SIG7900 - Módulo eletrônico FRACARRO - Manual de utilização gratuito

Marca	Fracarro
Modelo	SIG7900
Tipo de produto	Módulo eletrônico para sistema Headline (cabeça de rede)
Funções principais	Distribuição de corrente aos módulos, comunicação BUS, programação da rede
Alimentação de rede	220-240 V~, 50-60 Hz
Consumo elétrico	2 W (módulo sozinho), 100 W máx (sistema completo)
Temperatura de operação	-5 a +45 °C
Dimensões (rack 19")	Largura 482,6 mm, profundidade 250 mm, altura 1U (44,45 mm) por módulo
Peso estimado	Aproximadamente 2 kg por módulo (rack completo conforme configuração)
Montagem	Em um armário rack 19" com parafusos fornecidos
Conectividade	Portas RJ45 (IN/OUT) para comunicação BUS série
Identificação dos módulos	Etiquetas numeradas de 1 a 11 para posição na fileira
Programação	Através do programador TPE conectado no RJ45IN
Número máximo de fileiras	15 fileiras
Módulos por fileira máx	11 módulos + 1 módulo de interconexão
Segurança elétrica	Aterramento obrigatório, instalação por pessoal habilitado
Não abrir	Risco de choque elétrico, garantia anulada
Manutenção e limpeza	Desligar antes da intervenção, usar pano seco, não obstruir as aberturas de ventilação
Peças sobressalentes e reparabilidade	Intervenções reservadas a um técnico qualificado, uso de peças originais
Acessórios fornecidos	Cabo de alimentação, etiquetas adesivas, alavancas de extração
Garantia	Garantia válida apenas se instalado por profissional

Perguntas frequentes - SIG7900 FRACARRO

Como instalar o módulo SIG7900 no rack?

Retire o rack da caixa e monte-o em um armário rack 19" com os parafusos fornecidos. Insira os módulos entre os guias e empurre suavemente até que o LED verde acenda, indicando que o módulo está corretamente instalado.

Como programar o endereço da fileira?

Conecte o programador TPE ao módulo de interconexão através da porta RJ45IN. Use as teclas de seta para alterar o número da fileira (de 1 a 15) e confirme com o botão V. Cada fileira deve ter um endereço único.

O que fazer se o LED não acender após a instalação?

Verifique se o módulo está bem inserido até o fundo e se o painel traseiro está corretamente conectado. Certifique-se de que a alimentação de rede está ligada e que o módulo de interconexão está programado. Se o problema persistir, contacte um técnico.

Posso remover um módulo sem perigo?

Sim, mas apenas após desligar a alimentação de rede. Use as alavancas de extração fornecidas: insira-as nos furos retangulares, gire 90° e puxe suavemente. Evite tocar nos componentes internos.

Que tipo de cabo usar para ligar várias fileiras?

Use um cabo série RJ45 (referência PACTH-RJ45, código 289548, vendido separadamente). Conecte as portas RJ45OUT de uma fileira ao RJ45IN da seguinte.

Como identificar os módulos na fileira?

Cole as etiquetas numeradas de 1 a 11 na tampa superior direita de cada módulo (na ordem da fileira). O endereço completo é então: número da fileira (exibido na interconexão) + número da etiqueta.

Quais são as precauções de segurança a respeitar?

A instalação deve ser realizada por pessoal especializado. Nunca abrir a caixa sob tensão, não obstruir as aberturas de ventilação, evitar projeções de água e aguardar o desaparecimento da condensação antes de ligar.

O módulo pode funcionar sozinho (autónomo)?

Sim, o módulo de interconexão SIG7900 pode funcionar de forma autónoma com um consumo de 2 W, mas para uso completo deve ser integrado a um sistema Headline com outros módulos.

Como redefinir as configurações de fábrica do TPE?

No menu TPE SETUP, selecione a opção RESTAURAR AS CONFIGURAÇÕES DE FÁBRICA. Isso apaga todas as configurações e retorna aos valores predefinidos.

Onde encontrar a lista completa dos módulos compatíveis?

Consulte o manual de utilização geral do sistema Headline ou o site da Fracarro. Os módulos da série K também são programáveis através do TPE em modo de emulação.

MANUAL DE UTILIZADOR SIG7900 FRACARRO

INSTRUÇÕES DE FUNCIONAMENTO

BETRIEBSANLEITUNG

EN50083-2

EN60065

A instalação da central deve ser feita por pessoal qualifi cado. Nunca retirar as coberturas dos módulos, peças sob tensão podem fi car expostas com a abertura do invólucro. Utilizar apenas o cabo de alimentação fornecido na embalagem.

Local de instalação do produto.

Instalar o produto num local seco e protegido contra os agentes atmosféricos. Deixar espaço livre ao redor do produto para garantir a sua ventilação. Não instalar o produto sobre ou próximo a fontes de calor ou em locais com presença de poeira ou nos quais possa entrar em contacto com substâncias corrosivas. A temperatura excessiva e/ou um aquecimento excessivo podem comprometer o funcionamento e a duração do produto. Garantir uma ventilação adequada do produto. A humidade presente em forma de gotas de condensação pode danifi car o produto. Em caso de condensação, esperar até que o produto seque. Se o produto foi conservado num ambiente frio por muito tempo, é necessário levá-lo até o local de instalação e esperar pelo menos duas horas antes de ligá-lo à rede eléctrica.

IMPORTANTE: Apenas pessoal qualificado e autorizado pode abrir o produto. Não tentar reparar o produto, caso contrário a garantia perderá a sua validade. Cortar a alimentação antes de efectuar operações de manutenção do produto.

Segurança: O produto é declarado de Classe II, em conformidade com a norma EN 60065, e deve ser instalado no cesto da série Headline. Nunca deve ser alimentado directamente através de um cabo de alimentação tripolar. Em caso algum deve ser ligado à terra de protecção (PE) da rede de alimentação. A instalação deve ser conforme com as normas de segurança locais.

Ligação à terra da instalação de antena: A central na qual é instalado o produto deve ser ligada ao eléctrodo de terra da instalação de antena de acordo com a norma EN50083-1, par. 10. O parafuso com essa função encontra-se no interior das caixas RACK 19". Recomendamos que sejam respeitadas as disposições da norma EN 50083-1 e que a central não seja ligada à terra de protecção da rede eléctrica de alimentação.

INSTRUÇÕES CESTO HEADLINE E MÓDULO DE INTERCONEXÃO

O cesto é adequado para a montagem em armários rack 19". Extrair o cesto da embalagem e instalá-lo utilizando os parafusos fornecidos com o armário. A embalagem contém:

- cesto com módulo de interconexão

- cabo de alimentação 220V

- etiquetas adesivas para a identifi cação dos módulos

- pegas para a extracção dos módulos

O módulo de interconexão permite a distribuição da tensão de alimentação para todos os módulos e também permite a programação de todos os módulos instalados na linha.

A tensão de alimentação e o bus de dados são distribuídos através de um painel instalado no fundo do cesto. Cada módulo da gama headline tem seu próprio alimentador, portanto não é necessário providenciar redundância de alimentadores para garantir o funcionamento da central.

ARQUITECTURA DE UM SISTEMA HEADLINE

Uma central HEADLINE é composta de uma ou mais linhas de módulos. Cada linha deve ter seu próprio módulo de interconexão. Cada linha pode conter até 11 módulos além do módulo de interconexão. Podem ser instaladas até 15 linhas numa única central.

INSTALAÇÃO DE UM CESTO

Fig. 1

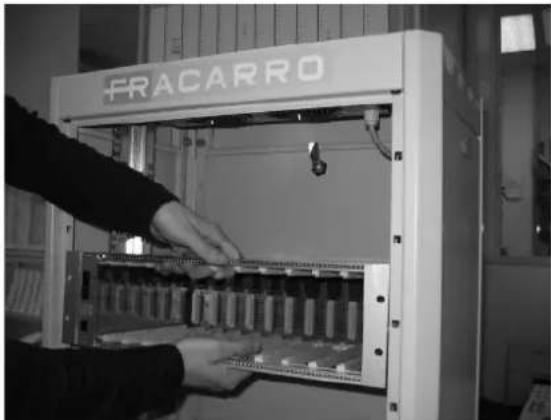

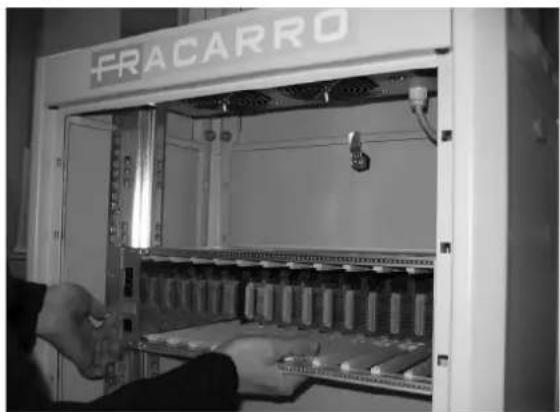

Extrair o cesto da embalagem e posicioná-lo no rack 19". Recomenda-se manusear o cesto como indicado na fi gura 1, evitando aplicar força sobre os guias da placa.

Fig. 2

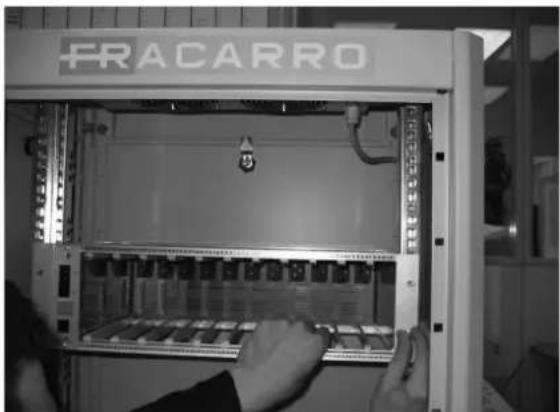

Inserir e parafusar os quatro parafusos em suas fi ssuras (vide Fig. 2, 3, 4).

Fig. 3

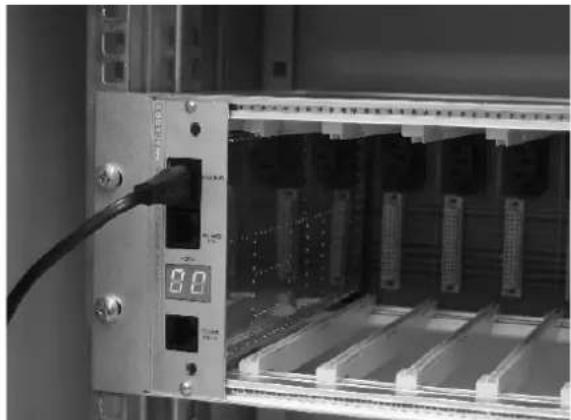

Ligar o cabo de alimentação contido na embalagem do cesto com o módulo de interconexão (vide Fig.5, 6).

Fig. 6

Após alguns instantes, o visor ilumina-se e é visualizado “00”. Isso signifi ca que nenhum endereço é associado ao módulo de interconexão. Ligar o TPE com o módulo de interconexão a programar (em RJ45IN) (vide Fig.7).

O TPE reconhece o novo módulo e pede o seu endereço. Com as teclas de seta para cima e para baixo do TPE é possível modificar o número a atribuir, clicar na tecla V para confirmar. Aconselhase programar a primeira linha da central como linha 1, a segunda como linha 2 e assim por diante, até a 15.

Nota: Não é possível programar duas ou mai linhas com o mesmo número.

O número de linha serve para endereçar univocamente um módulo. O endereço será composto de dois números, o primeiro indicará o número de linha, o segundo o número de posição do módulo na linha (vide esquema da pág. 42).

Repetir essa operação com todos os cestos a instalar.

INSTALAÇÃO DOS MÓDULOS NAS LINHAS

Fig. 8

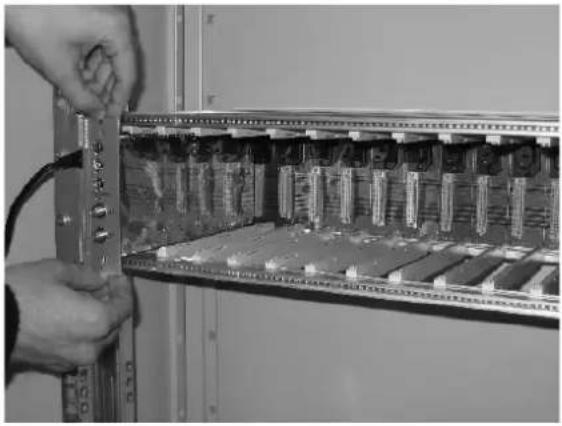

Inserir os módulos nos guias das placas e empurrá-los delicadamente de forma que se encaixem no painel traseiro.

A efectiva conexão é indicada pela activação do led verde, que indica a presença de alimentação (vide Fig.8).

Fig. 9

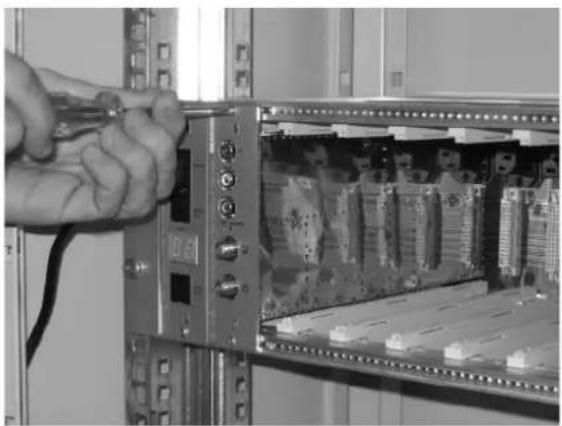

Depois de instalar o módulo, parafusar os parafusos que se encontram no respectivo saco de acessórios (vide a Fig.9).

Repetir essas operações com todos os módulos a instalar.

EXTRACÇÃO DOS MÓDULOS

Para extrair os módulos são utilizados os dois extractores incluídos na embalagem do cesto.

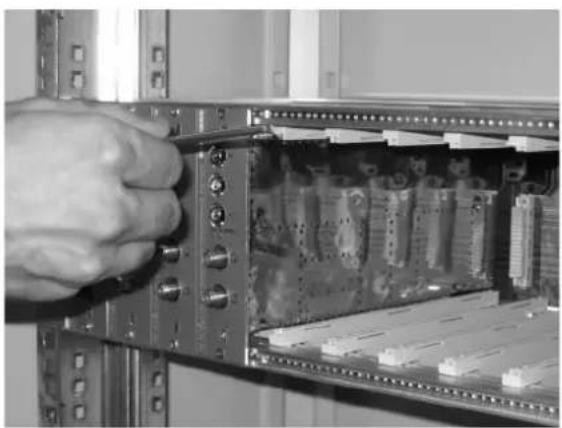

Retirar os parafusos do painel dianteiro do módulo a extrair e inserir os extractores nas fissuras rectangulares (vide Fig.10).

Fig. 10

Girar as pegas 90° para que formem uma pega (vide Fig.11).

Fig. 11

Puxar a pega com uma mão para extrair o módulo. Prestar atenção na força exercida, após um primeiro esforço necessário para liberar o módulo dos conectores do painel do fundo, o módulo é removido com muita facilidade (vide Fig.12).

Fig. 12

Quando o módulo é extraído, prestar atenção para não tocar as tampas de fechamento, que podem provocar pequenas esco-riações na pele (vide Fig. 13).

Fig. 13

IDENTIFICAÇÃO DOS MÓDULOS

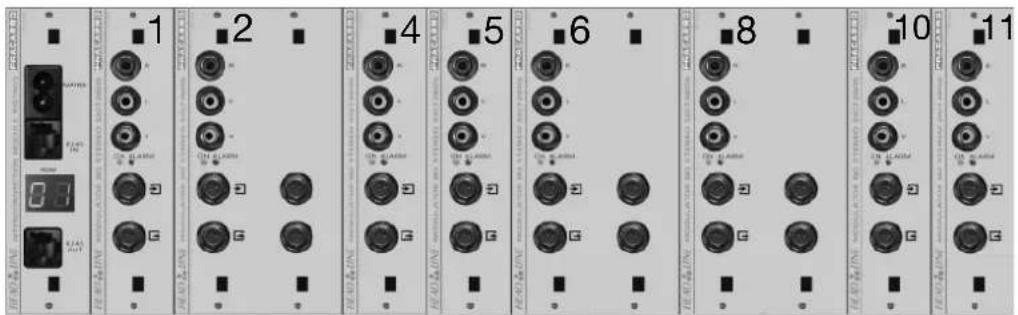

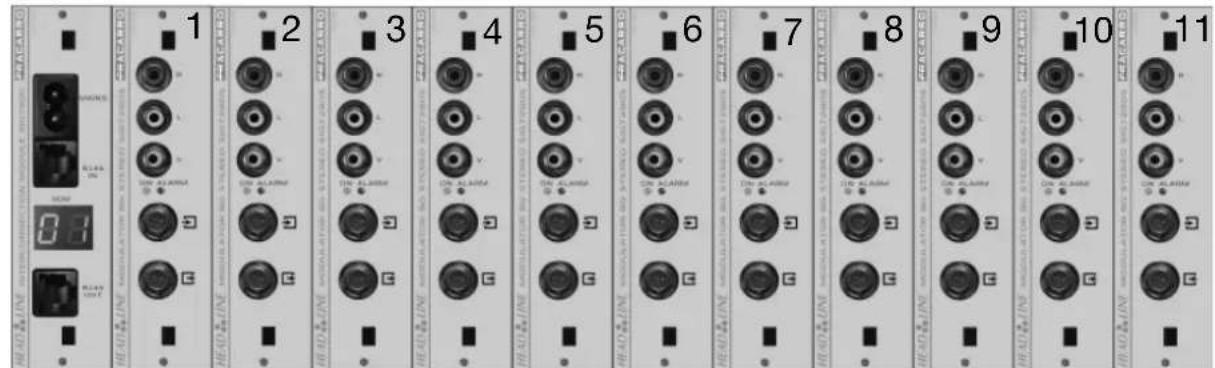

Terminada a instalação, efectuar a identifi cação do módulo através da aplicação da etiqueta (na embalagem do cesto há uma lista de números em dupla cópia, uma sequência que vai de 1 a 11 para o número de módulos e uma sequência que vai de 2 a 69 para o canal de saída dos moduladores). A etiqueta “número módulos” identifica a posição do módulo na linha. Grudar a etiqueta com o número “1” no primeiro módulo após o módulo de interconexão, a etiqueta com o número “2” no segundo módulo e assim por diante até, eventualmente, o décimo primeiro módulo. Gru-dar a etiqueta no canto no alto à direita da frente. O endereço de um módulo é, então, facilmente identifi câvel observando o visor da linha e acrescentando o número da etiqueta (vide Fig.14).

Fig. 14

Em caso de módulos com frente dupla, é preciso respeitar as posições do back-panel, saltando uma posição ocupada pelo módulo duplo (vide Fig.15).

Fig. 15

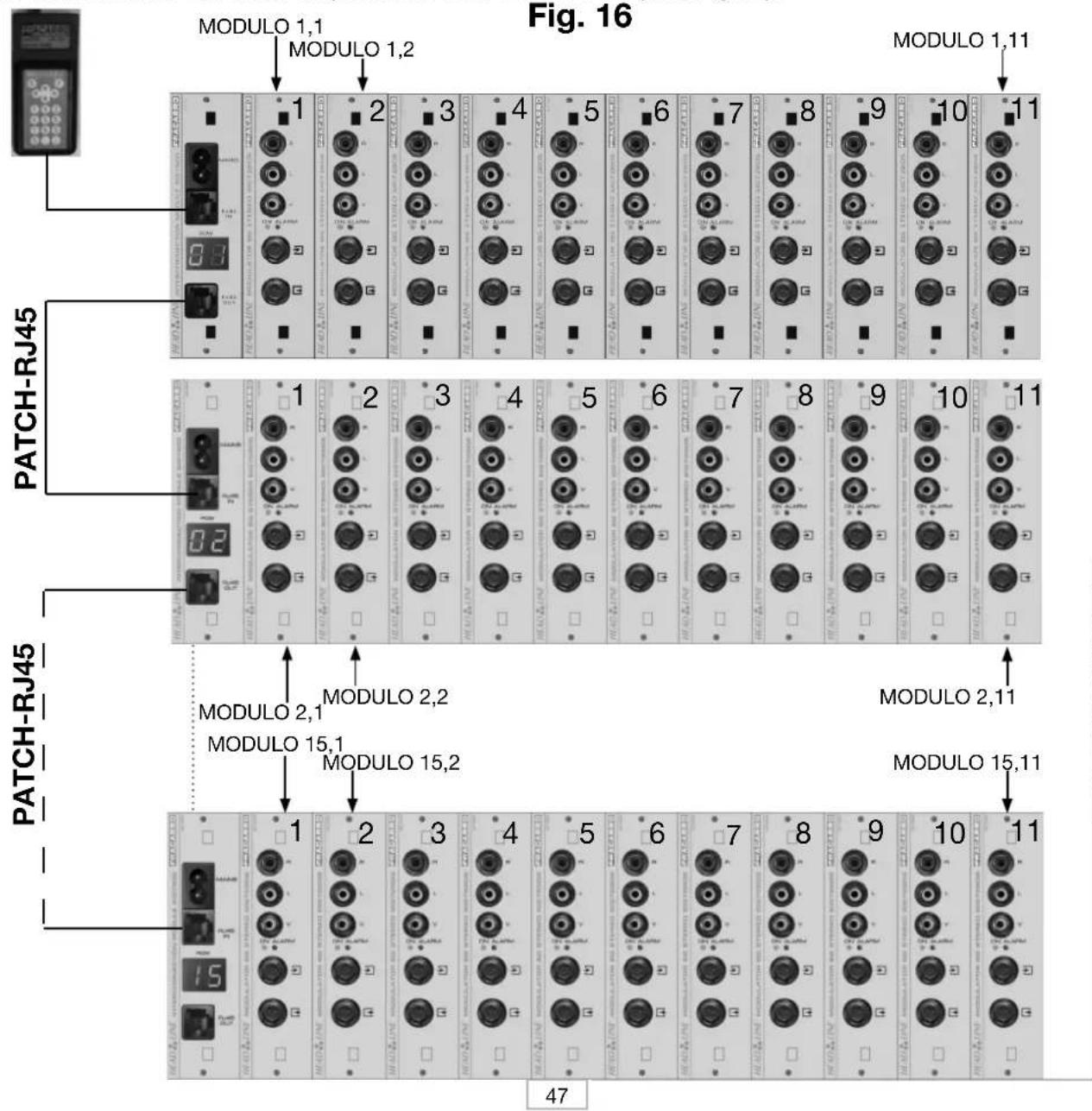

Depois de ter programado os módulos de interconexão com os números de linha, é possível ligar entre si todos os módulos de interconexão de uma central. Utilizar os cabos seriais RJ45 (art. PATCH-RJ45, cód. 289548 - encomendado separadamente) para unir entre si os vários módulos de interconexão utilizando as portas RJ45IN e RJ45OUT (vide Fig.16).

ESPECIFICAÇÕES TÉCNICAS

Tensão de alimentação	220-240V~, 50-60Hz
Consumo		2W	(módulo	único)
		100W	max
Temperatura di funcionamento	-5 ÷ 45°C
Conexões	back	panel	230V~,	RS485

PROGRAMAÇÃO DOS MÓDULOS

A partir de então é possível programar todos os módulos da central desde um único ponto. Inserir o TPE no primeiro módulo de interconexão na tomada RJ45 IN (em presença de mais de uma linha, a tomada RJ45 OUT deverá estar ocupada pelo cabo PATCH-RJ45).

Esperar alguns instantes durante os quais o TPE faz uma busca de todos os dispositivos ligados e cria o mapa da central. No visor são visualizadas as informações sobre os dispositivos encontrados.

Ao terminar a busca, aparece o logotipo Fracarro. Clicando numa tecla qualquer (com excepção da tecla X) entra-se no menu de programação.

Cada módulo é identifi cada univocamente por dois números, um número de linha e um número de posição na linha. O número de linha é determinada pelo módulo de interconexão (visualizado no visor) e o número de posição é identifi cada pela etiqueta (vide o parágrafo IDENTIFICAÇÃO DOS MÓDULOS).

A seguir são apresentados os menus de programação da central Headline.

Utilizar como referência as instruções dos vários módulos para informações sobre o seu funcionamento.

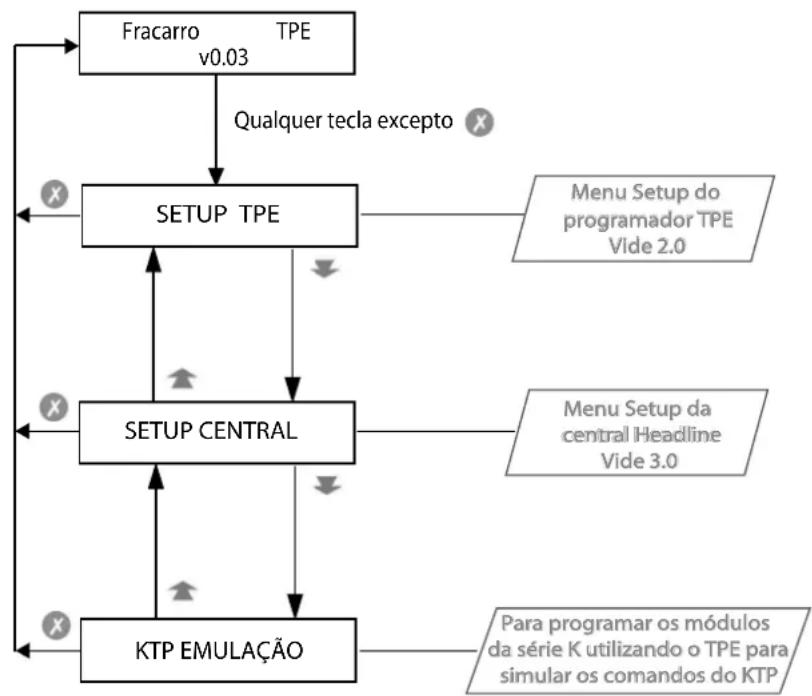

1.0 MENU GERAL


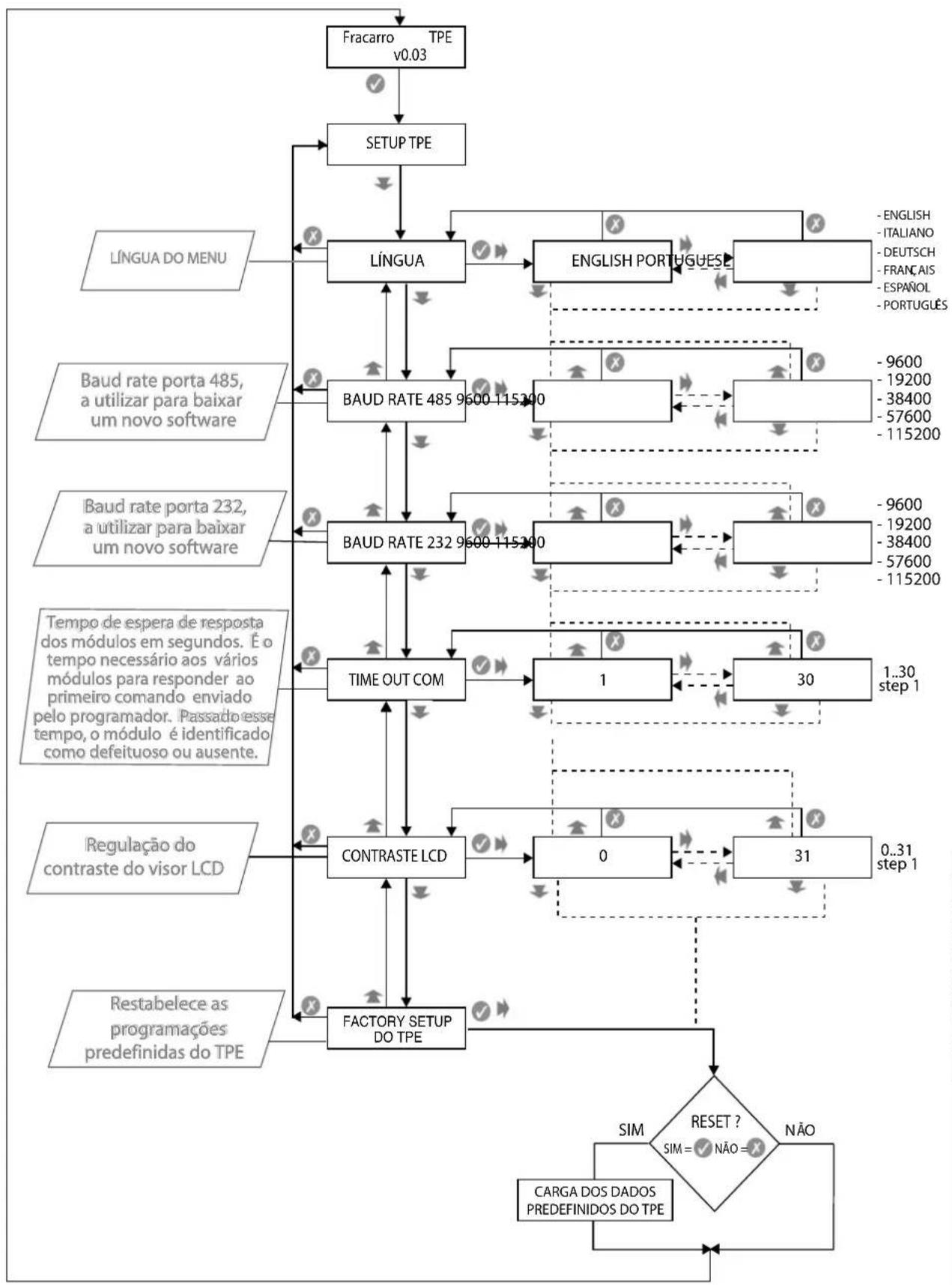

2.0 SETUP TPE


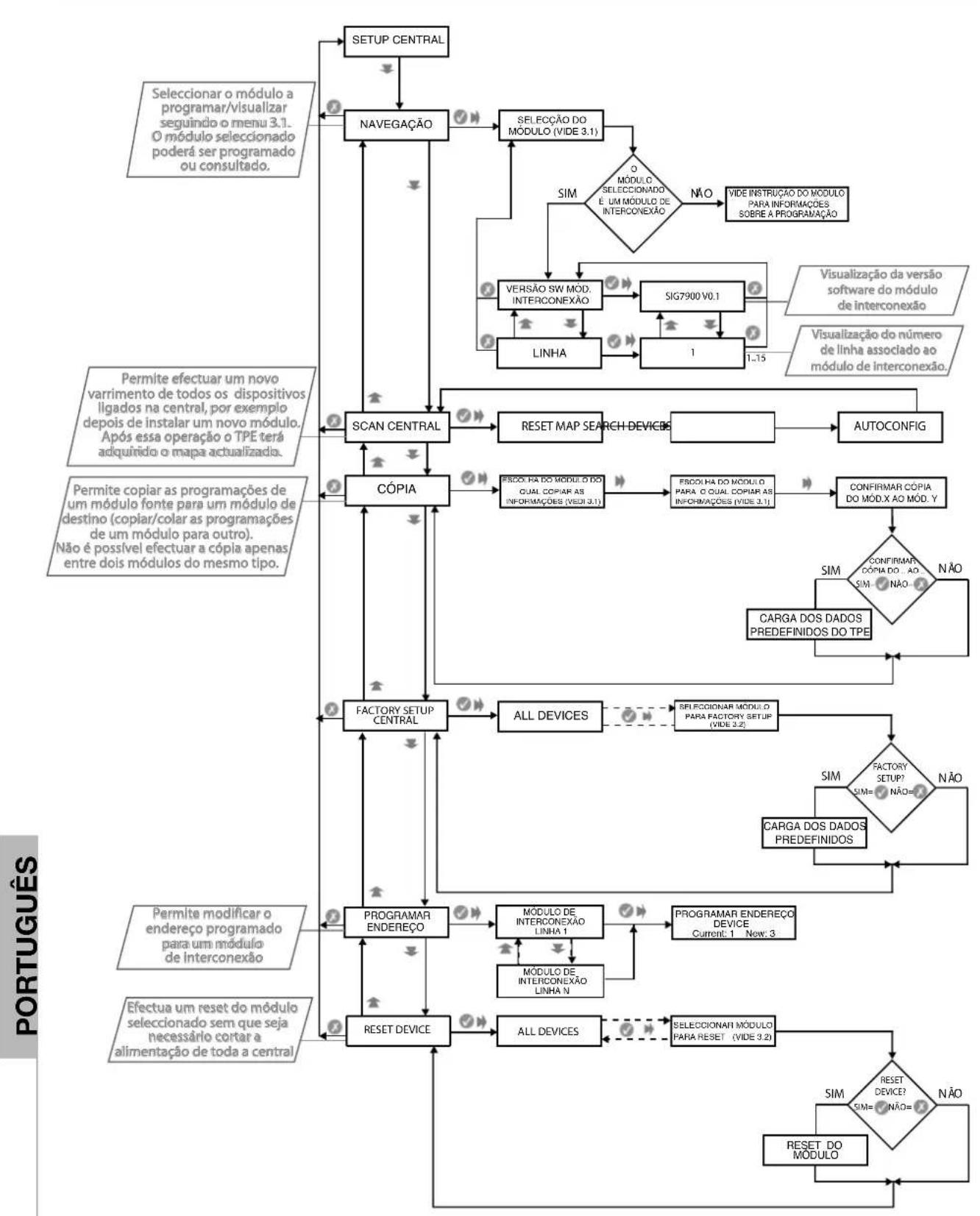

3.0 SETUP CENTRAL


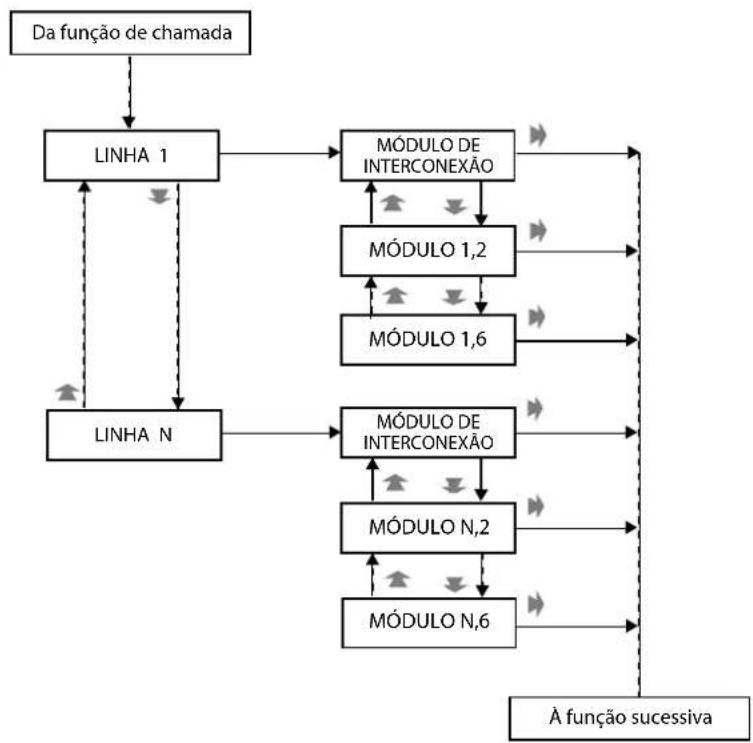

3.1 SELECÇÃO DO MÓDULO POR NAVEGAÇÃO


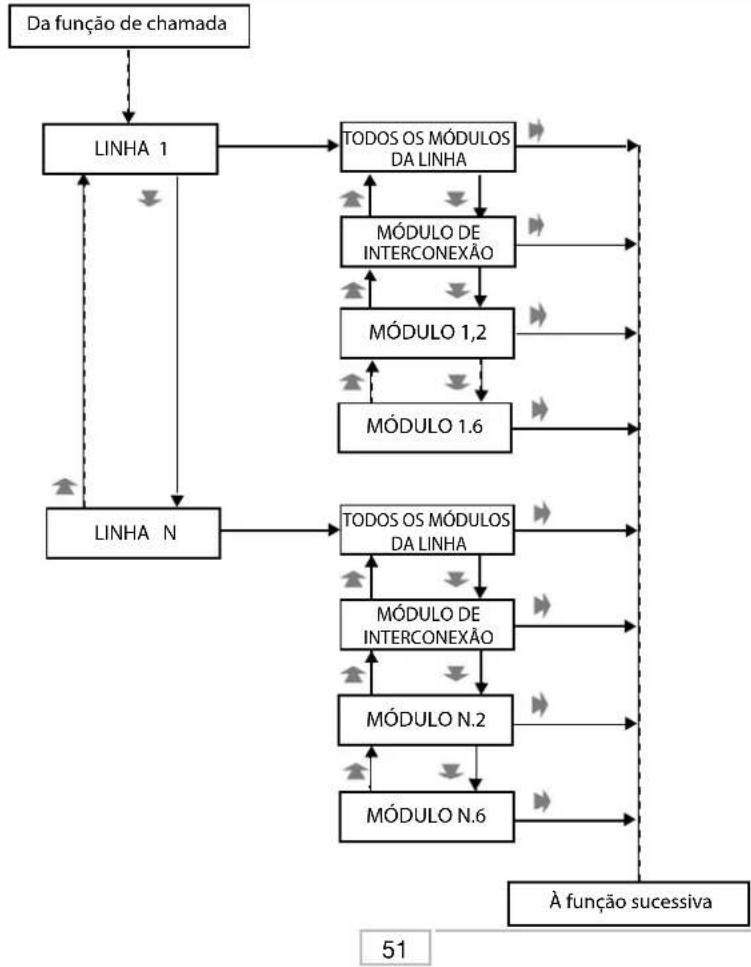

3.2 SELECÇÃO DO MÓDULO POR NAVEGAÇÃO (FUNÇÃO FACTORY SETUP)

