Marke	Fracarro
Modell	SIG7900
Produkttyp	Elektronikmodul für Headline-System (Kopfstation)
Hauptfunktionen	Stromverteilung an die Module, BUS-Kommunikation, Netzwerkprogrammierung
Netzspannung	220-240 V~, 50-60 Hz
Stromverbrauch	2 W (nur Modul), 100 W max (Gesamtsystem)
Betriebstemperatur	-5 bis +45 °C
Abmessungen (19")	Breite 482,6 mm, Tiefe 250 mm, Höhe 1U (44,45 mm) pro Modul
Geschätztes Gewicht	Ca. 2 kg pro Modul (vollständiges Rack je nach Konfiguration)
Montage	In einem 19"-Rack-Schrank mit beiliegenden Schrauben
Konnektivität	RJ45-Ports (IN/OUT) für serielle BUS-Kommunikation
Modulidentifikation	Nummerierte Etiketten von 1 bis 11 für Position in der Reihe
Programmierung	Über den TPE-Programmierer, angeschlossen an RJ45IN
Maximale Anzahl Reihen	15 Reihen
Module pro Reihe max	11 Module + 1 Verbindungsmodul
Elektrische Sicherheit	Erdung erforderlich, Installation durch autorisiertes Personal
Nicht öffnen	Stromschlaggefahr, Garantie erlischt
Wartung und Reinigung	Vor dem Eingriff Netzstecker ziehen, trockenes Tuch verwenden, Lüftungsschlitze nicht blockieren
Ersatzteile und Reparierbarkeit	Eingriffe nur durch qualifizierten Techniker, Verwendung von Originalteilen
Mitgeliefertes Zubehör	Netzkabel, selbstklebende Etiketten, Auszuggriffe
Garantie	Garantie nur gültig bei Installation durch Fachpersonal

Häufig gestellte Fragen - SIG7900 FRACARRO

Wie installiere ich das Modul SIG7900 im Rack?

Nehmen Sie das Rack aus der Box und montieren Sie es mit den beiliegenden Schrauben in einem 19-Zoll-Rackschrank. Setzen Sie die Module zwischen die Führungen und schieben Sie sie vorsichtig hinein, bis die grüne LED aufleuchtet, was anzeigt, dass das Modul korrekt installiert ist.

Wie programmiere ich die Reihenadresse?

Verbinden Sie den TPE-Programmierer über den RJ45IN-Port mit dem Verbindungsmodul. Verwenden Sie die Pfeiltasten, um die Reihennummer (1 bis 15) zu ändern, und bestätigen Sie mit der Taste V. Jede Reihe muss eine eindeutige Adresse haben.

Was tun, wenn die LED nach der Installation nicht leuchtet?

Überprüfen Sie, ob das Modul vollständig eingeschoben ist und die Rückwand korrekt angeschlossen ist. Stellen Sie sicher, dass das Netzkabel eingesteckt und das Verbindungsmodul programmiert ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Techniker.

Kann ich ein Modul sicher entfernen?

Ja, aber nur nachdem Sie das Netzkabel gezogen haben. Verwenden Sie die mitgelieferten Auszuggriffe: Stecken Sie sie in die rechteckigen Löcher, drehen Sie sie um 90° und ziehen Sie vorsichtig. Vermeiden Sie, die internen Komponenten zu berühren.

Welches Kabel wird verwendet, um mehrere Reihen zu verbinden?

Verwenden Sie ein serielles RJ45-Kabel (Referenz PACTH-RJ45, Code 289548, separat erhältlich). Verbinden Sie die RJ45OUT-Ports einer Reihe mit dem RJ45IN der nächsten.

Wie identifiziere ich die Module in der Reihe?

Kleben Sie die nummerierten Etiketten von 1 bis 11 auf die obere rechte Abdeckung jedes Moduls (in der Reihenfolge der Reihe). Die vollständige Adresse lautet dann: Reihennummer (am Verbindungsmodul angezeigt) + Etikettennummer.

Welche Sicherheitsvorkehrungen sind zu beachten?

Die Installation muss durch Fachpersonal erfolgen. Das Gehäuse niemals unter Spannung öffnen, Lüftungsschlitze nicht blockieren, Wasserstrahlen vermeiden und vor dem Anschließen die Kondensation abwarten.

Kann das Modul allein (standalone) betrieben werden?

Ja, das Verbindungsmodul SIG7900 kann eigenständig mit einem Verbrauch von 2 W betrieben werden, aber für die volle Nutzung muss es in ein Headline-System mit anderen Modulen integriert werden.

Wie setze ich die Werkseinstellungen des TPE zurück?

Wählen Sie im Menü TPE SETUP die Option WERKSEINSTELLUNGEN WIEDERHERSTELLEN. Dies löscht alle Konfigurationen und setzt auf die Standardwerte zurück.

Wo finde ich die vollständige Liste der kompatiblen Module?

Konsultieren Sie das allgemeine Benutzerhandbuch des Headline-Systems oder die Website von Fracarro. Die Module der K-Serie sind ebenfalls über den TPE im Emulationsmodus programmierbar.

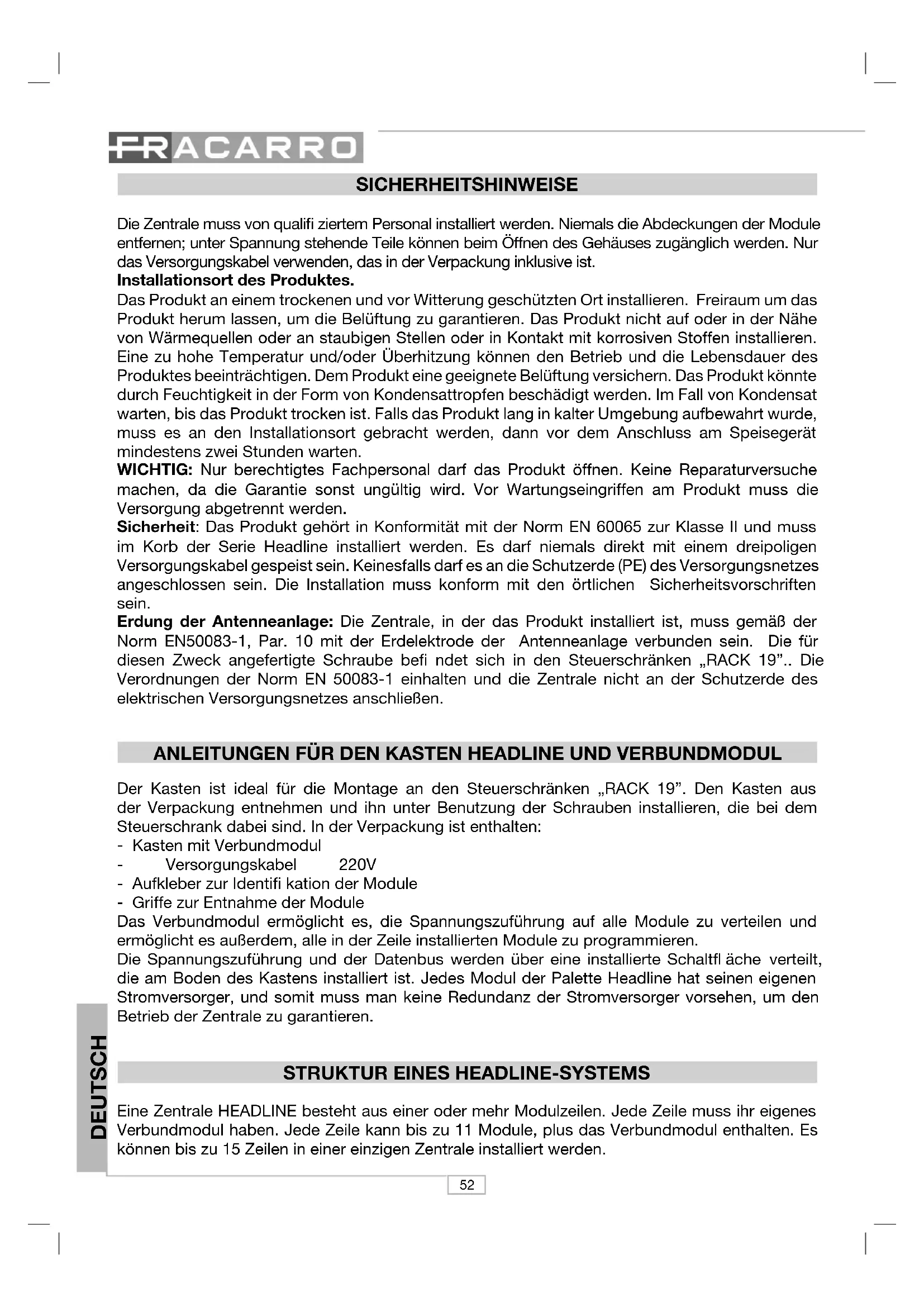

BEDIENUNGSANLEITUNG SIG7900 FRACARRO

Die Zentrale muss von qualifi ziertem Personal installiert werden. Niemals die Abdeckungen der Module entfernen; unter Spannung stehende Teile können beim Öffnen des Gehäuses zugänglich werden. Nur das Versorgungskabel verwenden, das in der Verpackung inklusive ist.

Installationsort des Produktes.

Das Produkt an einem trockenen und vor Witterung geschützten Ort installieren. Freiraum um das Produkt herum lassen, um die Belüftung zu garantieren. Das Produkt nicht auf oder in der Nähe von Wärmequellen oder an staubigen Stellen oder in Kontakt mit korrosiven Stoffen installieren. Eine zu hohe Temperatur und/oder Überhitzung können den Betrieb und die Lebensdauer des Produktes beeinträchtigen. Dem Produkt eine geeignete Belüftung versichern. Das Produkt könnte durch Feuchtigkeit in der Form von Kondensattropfen beschädigt werden. Im Fall von Kondensat warten, bis das Produkt trocken ist. Falls das Produkt lang in kalter Umgebung aufbewahrt wurde, muss es an den Installationsort gebracht werden, dann vor dem Anschluss am Speisegerät mindestens zwei Stunden warten.

WICHTIG: Nur berechtigtes Fachpersonal darf das Produkt öffnen. Keine Reparaturversuche machen, da die Garantie sonst ungültig wird. Vor Wartungseingriffen am Produkt muss die Versorgung abgetrennt werden.

Sicherheit: Das Produkt gehört in Konformität mit der Norm EN 60065 zur Klasse II und muss im Korb der Serie Headline installiert werden. Es darf niemals direkt mit einem dreipoligen Versorgungskabel gespeist sein. Keinesfalls darf es an die Schutzerde (PE) des Versorgungsnetzes angeschlossen sein. Die Installation muss konform mit den örtlichen Sicherheitsvorschriften sein.

Erdung der Antenneanlage: Die Zentrale, in der das Produkt installiert ist, muss gemäß der Norm EN50083-1, Par. 10 mit der Erdelektrode der Antenneanlage verbunden sein. Die für diesen Zweck angefertigte Schraube befi ndet sich in den Steuerschränken „RACK 19“. Die Verordnungen der Norm EN 50083-1 einhalten und die Zentrale nicht an der Schutzerde des elektrischen Versorgungsnetzes anschließen.

ANLEITUNGEN FÜR DEN KASTEN HEADLINE UND VERBUNDMODUL

Der Kasten ist ideal für die Montage an den Steuerschränken „RACK 19“. Den Kasten aus der Verpackung entnehmen und ihn unter Benutzung der Schrauben installieren, die bei dem Steuerschrank dabei sind. In der Verpackung ist enthalten:

• Kasten mit Verbundmodul
• Versorgungskabel 220V
• Aufkleber zur Identifikation der Module
• Griffe zur Entnahme der Module

Das Verbundmodul ermöglicht es, die Spannungszuführung auf alle Module zu verteilen und ermöglicht es außerdem, alle in der Zeile installierten Module zu programmieren.

Die Spannungszuführung und der Datenbus werden über eine installierte Schaltfl äche verteilt, die am Boden des Kastens installiert ist. Jedes Modul der Palette Headline hat seinen eigenen Stromversorger, und somit muss man keine Redundanz der Stromversorger vorsehen, um den Betrieb der Zentrale zu garantieren.

STRUKTUR EINES HEADLINE-SYSTEMS

Eine Zentrale HEADLINE besteht aus einer oder mehr Modulzeilen. Jede Zeile muss ihr eigenes Verbundmodul haben. Jede Zeile kann bis zu 11 Module, plus das Verbundmodul enthalten. Es können bis zu 15 Zeilen in einer einzigen Zentrale installiert werden.

INSTALLIERUNG EINES KASTENS

Abb. 1

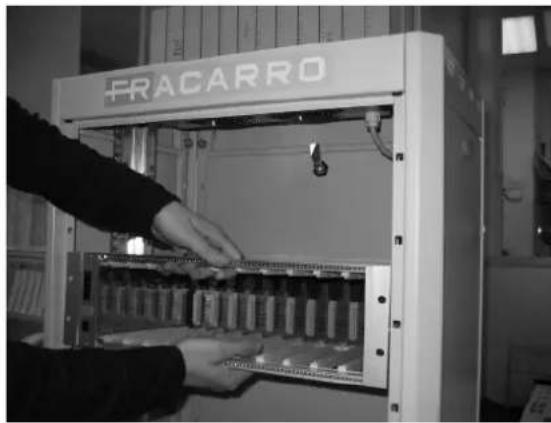

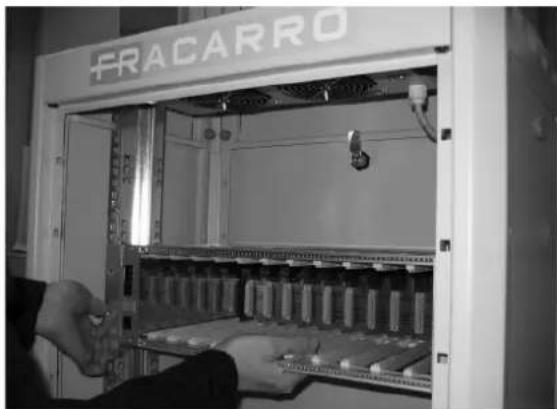

Den Kasten aus der Verpackung herausnehmen und ihn in dem „rack 19“ positionieren. Es wird empfohlen, den Kasten wie in Abb. 1 zu betätigen und vermeiden, Kraft auf die Führungskarte auszuüben.

Abb. 2

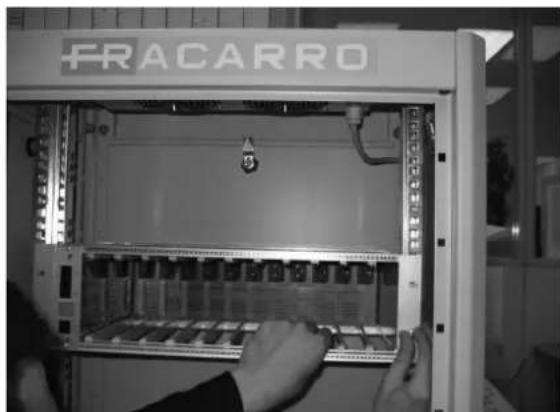

Die vier Schrauben in den vorgesehenen Löchern einsetzen und anschrauben (s. Abb.2, 3, 4).

Abb. 3

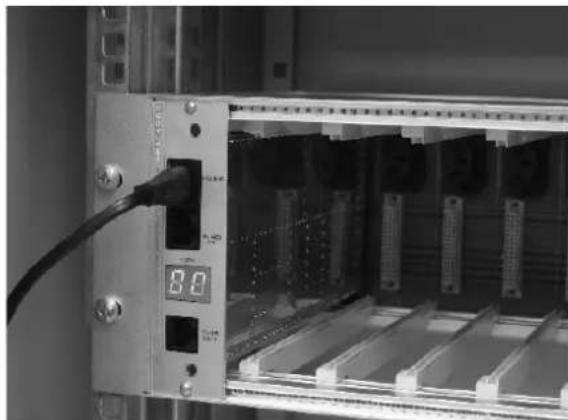

Das Versorgungskabel, in der Verpackung des Kastens inklusive, an das Verbundmodul anschließen (s. Abb. 5, 6).

Abb. 6

Nach nur kurzer Zeit leuchtet das Di- splay auf und es wird "00" angezeigt. Das bedeutet, dass keine Adresse mit dem Verbundmodul verbunden wurde. Den TPE mit dem Verbundmodul, das zu programmieren ist, verbinden (auf RJ45IN) (s. Abb.7).

Der TPE erkennt das neue Modul und fordert seine Adresse. Mit den nach oben und nach unten führenden Pfeiltasten des TPE ist es möglich, die Nummer, die zugewiesen werden muss, zu verändern, die Taste V zur Bestätigung drücken. Es wird empfohlen, die erste Zeile der Zentrale als Zeile 1 einzustellen, die zweite als Zeile 2 und so weiter bis zur Zeile 15.

Beachten Sie: Es ist nicht möglich, zwei oder mehr Zeilen mit derselben Nummer einzustellen.

Die Zeilennummer dient dazu, ein Modul eindeutig zu adressieren. Die Adresse besteht aus zwei Nummern, die erste wird die Zeilennummer angeben, die zweite die Positionsnummer des Moduls im Inneren der Zeile (s. Schema, S. 51). Diese Operation für alle Kästen wiederholen, die zu installieren sind.

INSTALLIERUNG DER MODULE IN DIE ZEILEN

Abb. 8

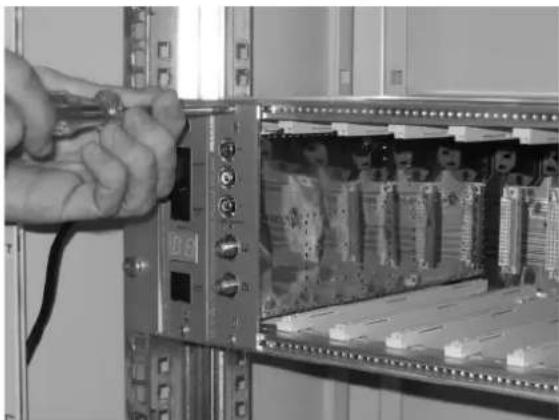

Die Module in die Führungen stecken und behutsam schieben, um sie an der Rückplatte einzuspannen (siehe die Abb. 8). Die effektive Verbindung wird durch das Einschalten des grünen Leds deutlich gemacht, der die vorhandene Stromversorgung anzeigt (s. Abb.8).

Abb. 9

Nachdem das Modul installiert ist, die Schrauben festziehen, die sich im Zubehörbeutel befin den (siehe die Abb. 9).

Diese Operationen für alle Module, die zu installieren sind, wiederholen.

ENTNAHME DER MODULE

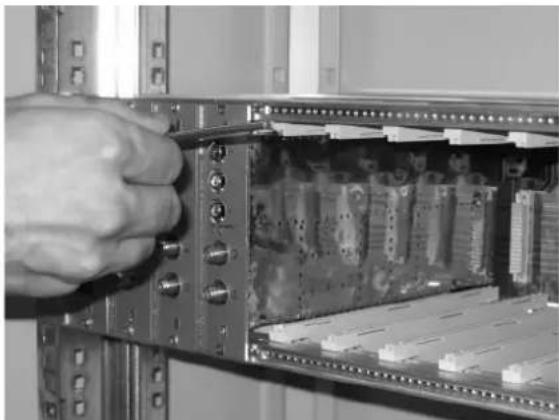

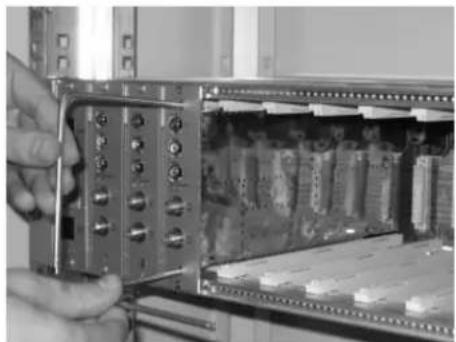

Um die Module zu entnehmen, werden die zwei Entnahmegreifer, die in der Verpackung des Kastens enthalten sind, benutzt.

Die Schrauben der vorderen Schaltfl äche des Moduls, das zu entfernen ist, abschrauben und die Entnahmegreifer in die rechteckigen Spalten einsetzen (s. Abb.10).

Abb. 10

FRACARRO

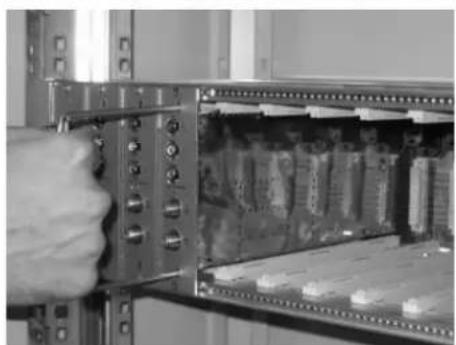

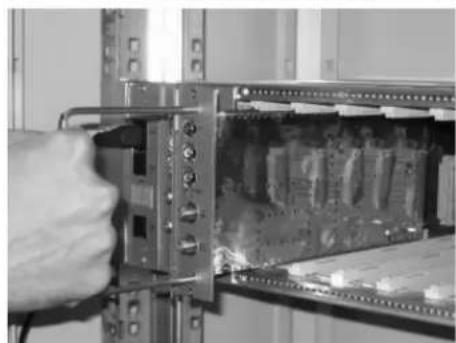

Die Griffe in 90° drehen, um einen Griff zu bilden (s. Abb.11).

Abb. 11

Den Griff mit einer Hand ziehen, um das Modul zu entnehmen. Vorsicht, es entlädt sich Kraft nach der ersten Kraftanwendung, die notwendig ist, um das Modul von den Steckverbindern der Schaltfl äche zu lösen, das Modul reißt sehr leicht (s. Abb.12).

Wenn Sie das Modul entnehmen, achten Sie darauf, nicht die Schließdeckel zu berühren, da sie kleinere Hautabschürfungen verursachen können (s.Abb.13).

Abb. 13

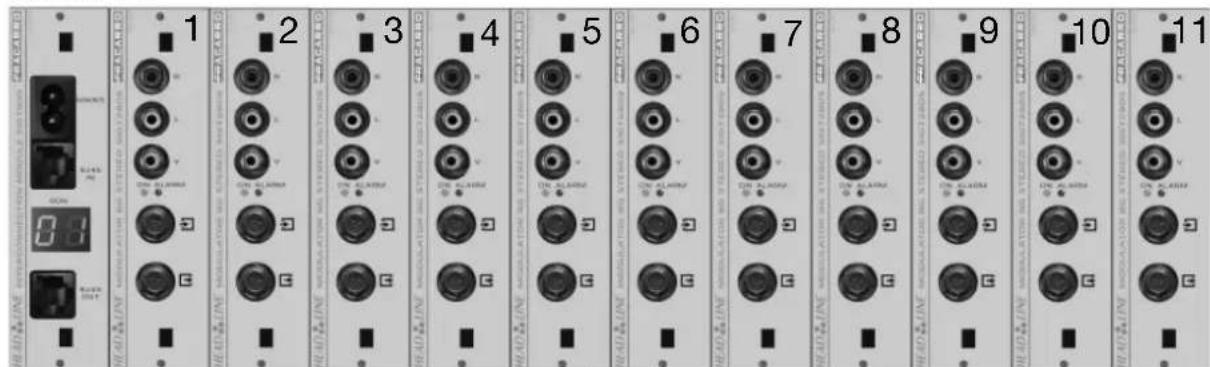

IDENTIFIKATION DER MODULE

Nach Beendigung der Installation mit der Identifikation der Module mittels der Etikettanbringung fortfahren (in der Verpackung des Kastens befinet sich eine Liste mit Nummern in doppelter Ausführung, eine Sequenz geht von 1 bis 11 für die Nummer der Module, eine Sequenz geht von 2 bis 69 für den Kanalausgang der Modulatoren). Das Etikett „Nummer der Module“ identifi ziert die Position des Moduls im Inneren der Zeile. Das Etikett mit der Nummer "1" auf dem ersten Modul nach dem Verbundmodul anbringen, das Etikett mit der Nummer "2" an dem zweiten Modul anbringen usw. bis zum eventuellen elften Modul. Das Etikett in der Ecke oben rechts anbringen. Die Adresse des Moduls ist jetzt leicht identifi zierbar, wenn man den Display der Zeile ansieht und die Etikettennummer hinzufügt (s. Abb.14).

Abb. 14
DEUTSCH

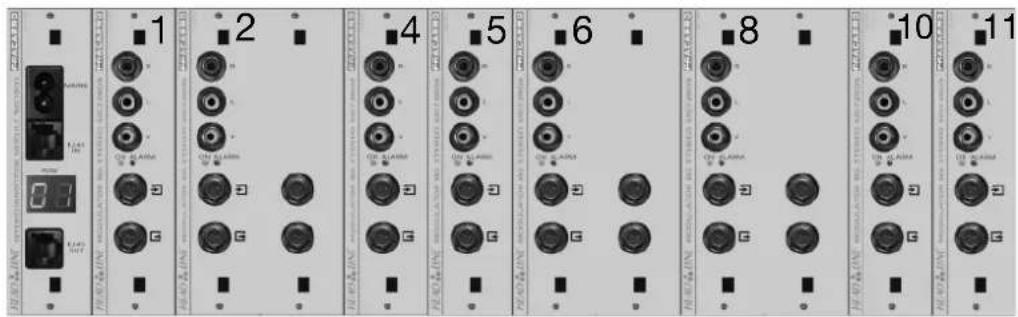

Im Falle von Modulen mit doppelter Vorderseite müssen die Positionen des back-panel beachtet werden, indem man eine Position überspringt, die vom doppelten Modul besetzt ist (s. Abb.15).

Abb. 15

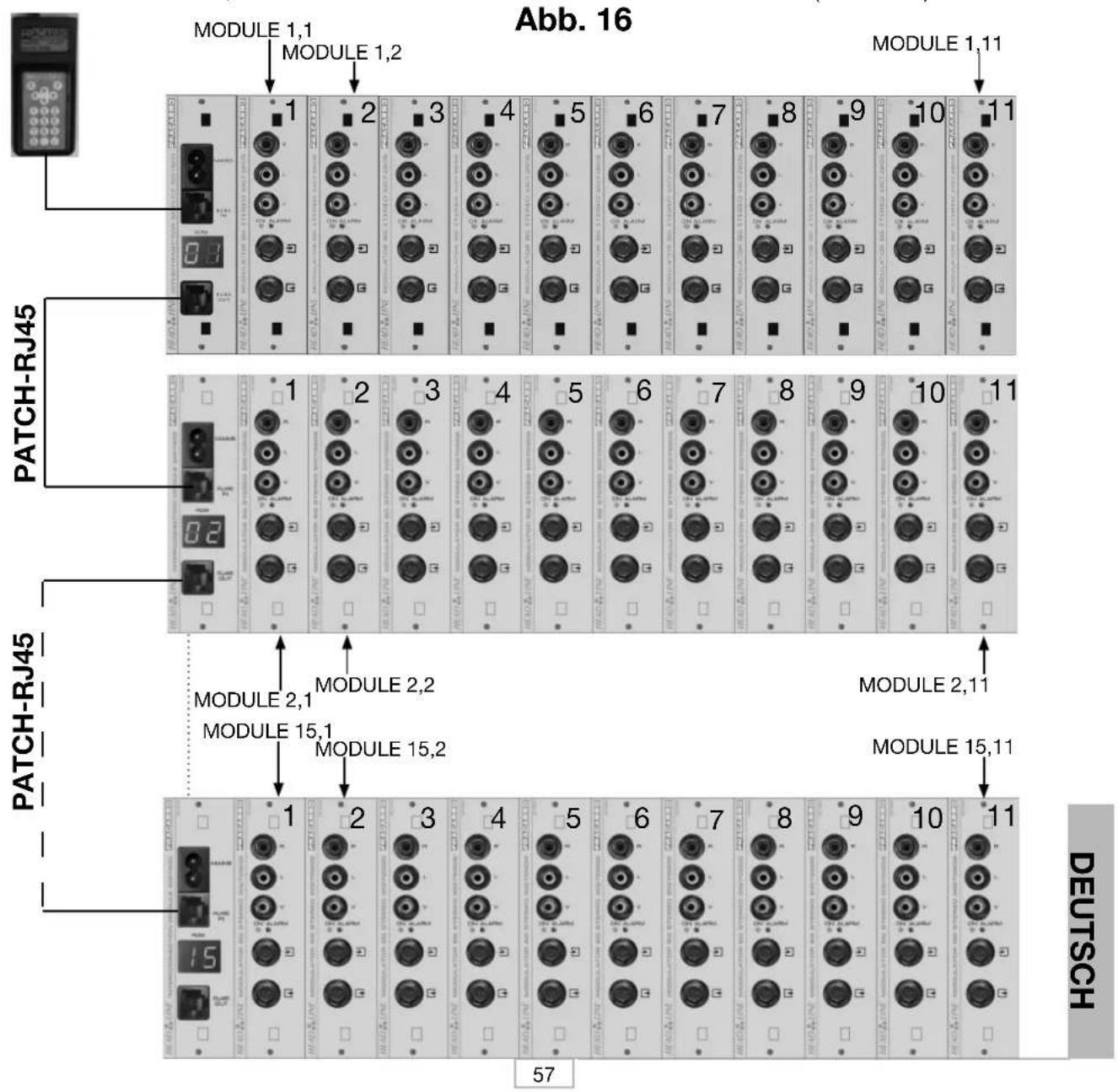

Nachdem die Verbundmodule mit den Zeilennummern installiert worden sind, ist es möglich, unter ihnen alle Verbundmodule der Zentrale zu verbinden. Die Serienkabel RJ45 benutzen, (Art. PATCH-RJ45, cod 289548 – separat zu kaufen) um zwischen ihnen die verschiedenen Verbundmodule zu verbinden, indem man die Ports RJ45IN und RJ45OUT benutzt (s. Abb.16).

FRACARRO

TECHNISCHE SPEZIFIKATIONEN

Versorgungsspannung		220-240V~,	50-60Hz
Verbrauch	2W	(einzelnes	Modul)
	100W	max
Betriebstemperatur	-5	÷	45°C
Verbindungen back panel	230V~, RS485

PROGRAMMIERUNG DER MODULE

Jetzt ist es möglich, alle Module der Zentrale von einem einzigen Punkt aus zu programmieren. Den TPE im ersten Verbundmodul in die Steckdose RJ45 IN einstecken (bei mehreren Zeilen sollte die Steckdose RJ45 OUT von dem Kabel PATCH-RJ45 besetzt sein).

Einen kurzen Moment warten, währenddessen der TPE eine Suche nach allen verbundenen Vorrichtungen ausführt, und die Mappe der Zentrale kreiert. Auf dem Display werden die Informationen über die gefundenen Vorrichtungen visualisiert.

Nach Abschluss der Suche erscheint das Logo Fracarro. Wenn man irgendeine beliebige Taste drückt (außer der Taste X) gelangt man in das Programmierungsmenü.

Jedes Modul wird eindeutig durch zwei Nummern identifi ziert, eine Zeilennummer und eine Positionsnummer im Inneren der Zeile. Die Zeilennummer wird von dem Verbundmodul gegeben (auf dem Display visualisiert) und die Positionsnummer wird durch das Etikett identifi ziert (s. Abschnitt IDENTIFIKATION DER MODULE).

Danach die Programmierungsmenüs der Zentrale Headline.

Auf die Anleitungen der verschiedenen Module Bezug nehmen, um Informationen über ihren Betrieb zu bekommen.

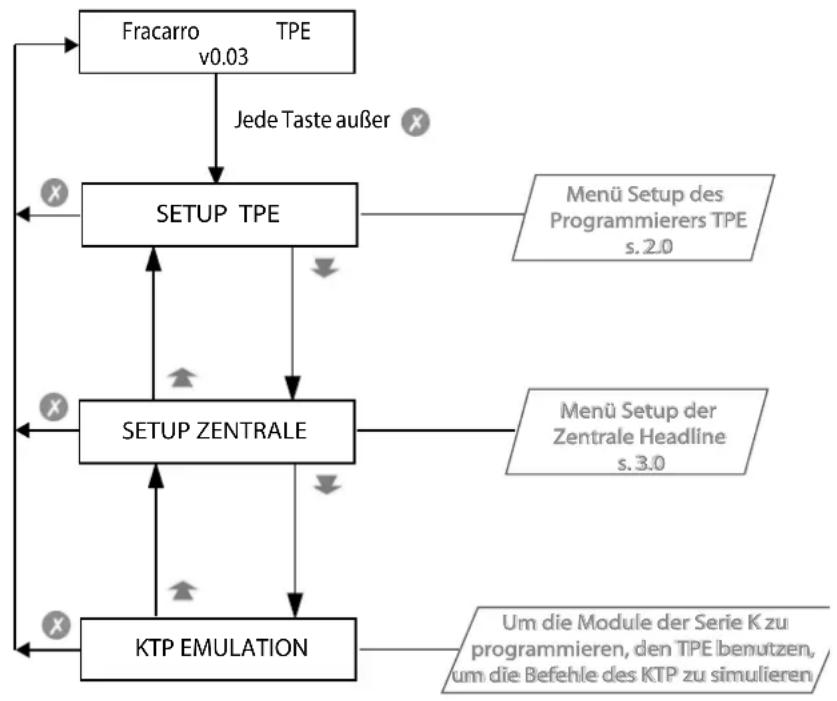

1.0 HAUPTMENÜ


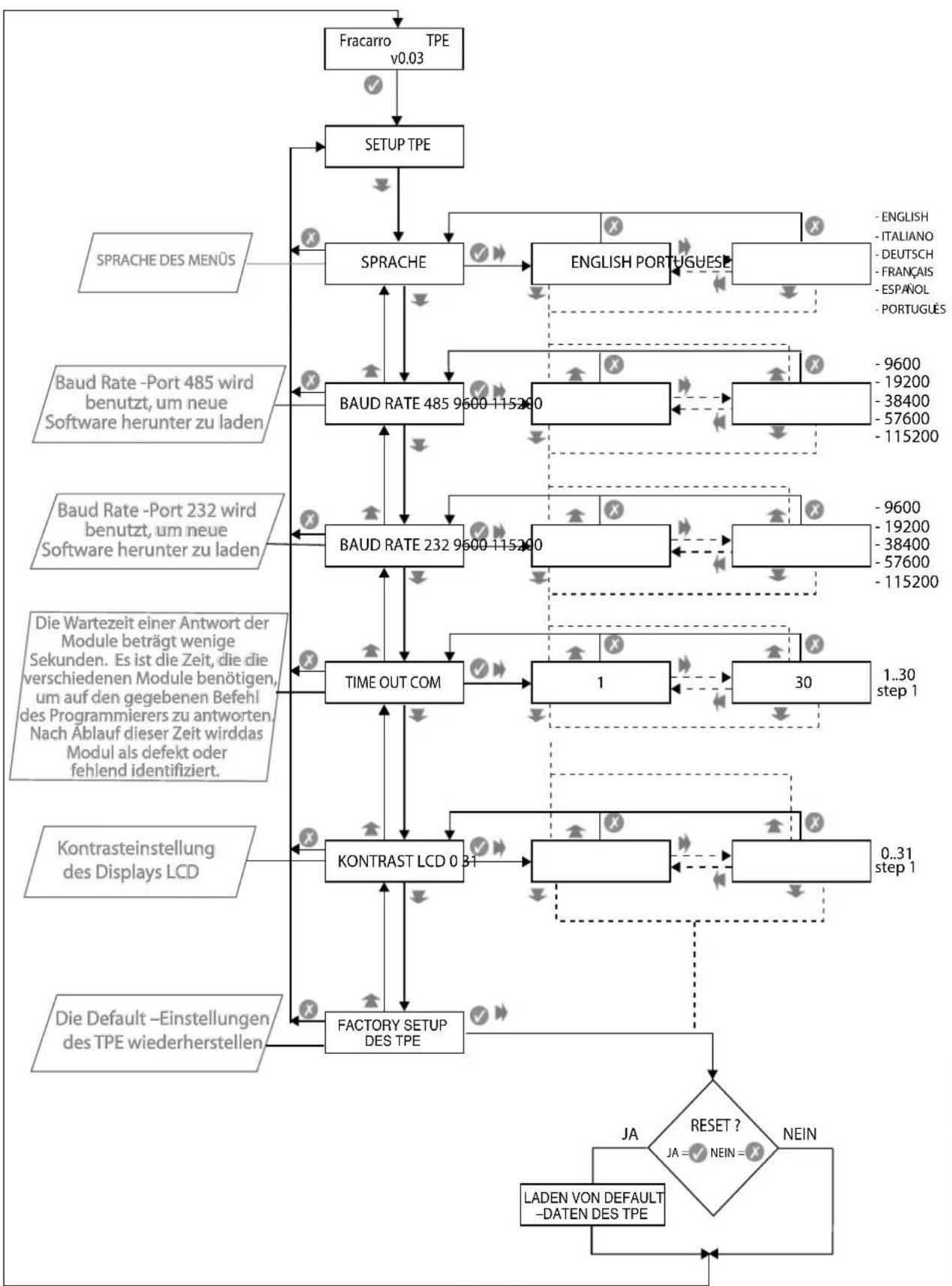

2.0 SETUP TPE


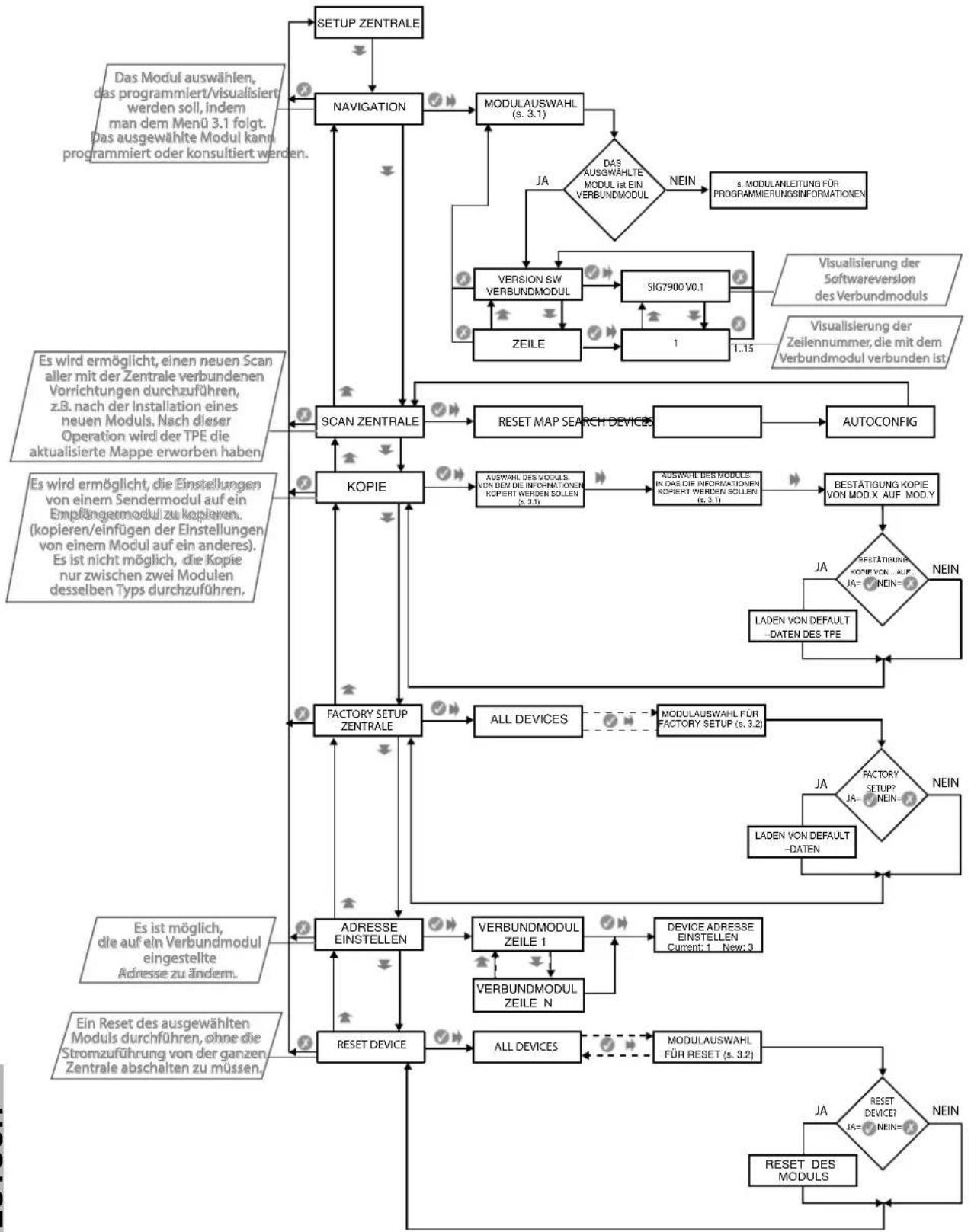

3.0 SETUP ZENTRALE


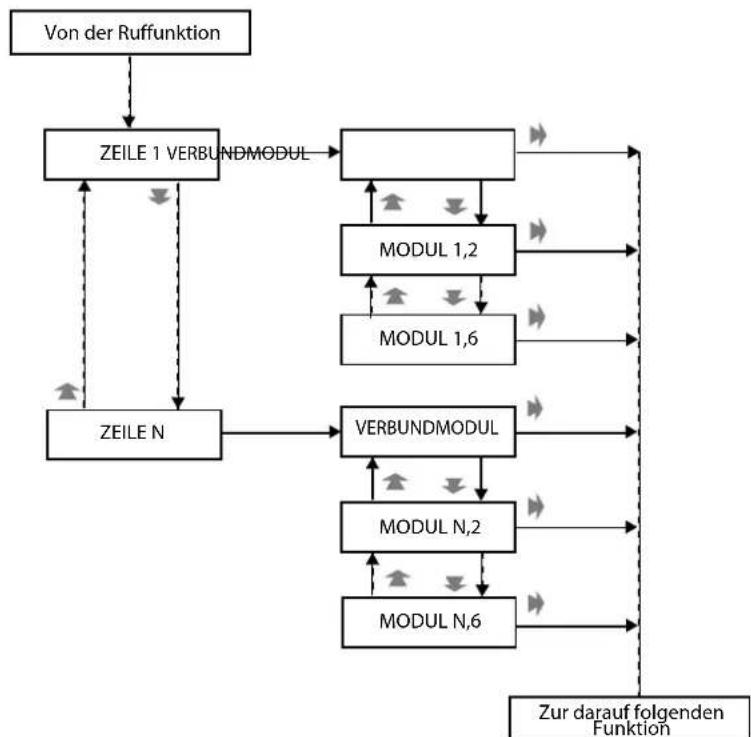

3.1 MODULAUSWAHL FÜR NAVIGATION


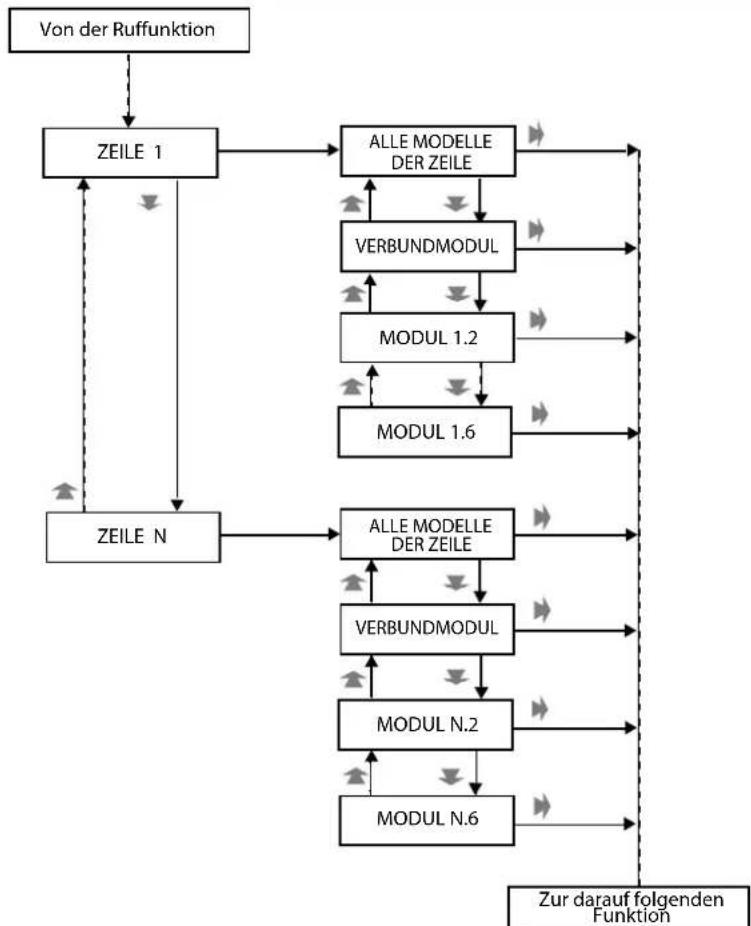

3.2 MODULAUSWAHL FÜR NAVIGATION (FUNKTION FACTORY SETUP)

