BEDIENUNGSANLEITUNG SIG7282 FRACARRO

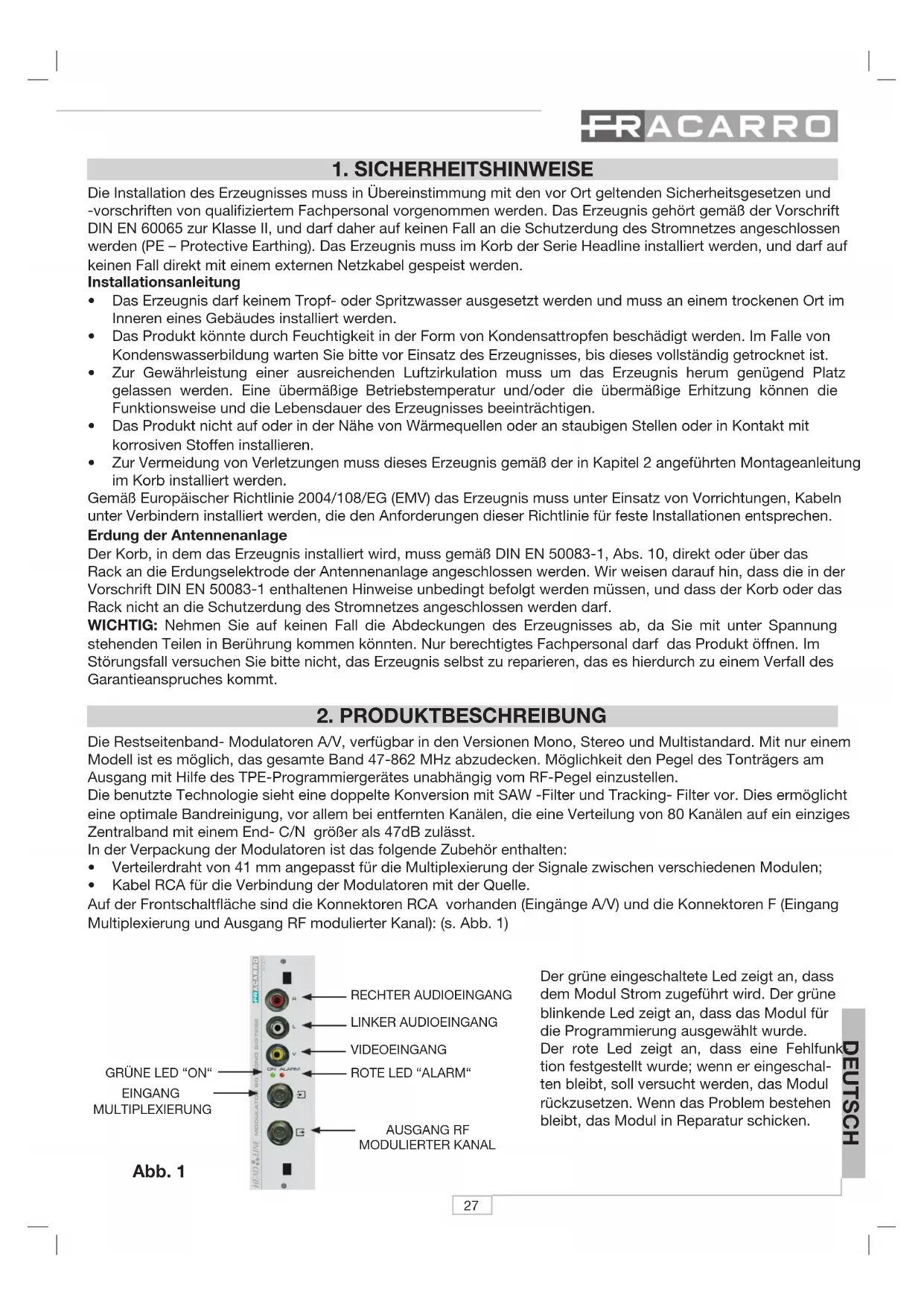

1. SICHERHEITSHINWEISE

Die Installation des Erzeugnisses muss in Übereinstimmung mit den vor Ort geltenden Sicherheitsgesetzen und -vorschriften von qualifiziertem Fachpersonal vorgenommen werden. Das Erzeugnis gehört gemäß der Vorschrift DIN EN 60065 zur Klasse II, und darf daher auf keinen Fall an die Schutzerdung des Stromnetzes angeschlossen werden (PE – Protective Earthing). Das Erzeugnis muss im Korb der Serie Headline installiert werden, und darf auf keinen Fall direkt mit einem externen Netzkabel gespeist werden.

Installationsanleitung

• Das Erzeugnis darf keinem Tropf- oder Spritzwasser ausgesetzt werden und muss an einem trockenen Ort im Inneren eines Gebäudes installiert werden.
• Das Produkt könnte durch Feuchtigkeit in der Form von Kondensattropfen beschädigt werden. Im Falle von Kondenswasserbildung warten Sie bitte vor Einsatz des Erzeugnisses, bis dieses vollständig getrocknet ist.
• Zur Gewährleistung einer ausreichenden Luftzirkulation muss um das Erzeugnis herum genügend Platz gelassen werden. Eine übermäßige Betriebstemperatur und/oder die übermäßige Erhitzung können die Funktionsweise und die Lebensdauer des Erzeugnisses beeinträchtigen.
• Das Produkt nicht auf oder in der Nähe von Wärmequellen oder an staubigen Stellen oder in Kontakt mit korrosiven Stoffen installieren.
• Zur Vermeidung von Verletzungen muss dieses Erzeugnis gemäß der in Kapitel 2 angeführten Montageanleitung im Korb installiert werden.

Gemäß Europäischer Richtlinie 2004/108/EG (EMV) das Erzeugnis muss unter Einsatz von Vorrichtungen, Kabeln unter Verbindern installiert werden, die den Anforderungen dieser Richtlinie für feste Installationen entsprechen.

Erdung der Antennenanlage

Der Korb, in dem das Erzeugnis installiert wird, muss gemäß DIN EN 50083-1, Abs. 10, direkt oder über das Rack an die Erdungselektrode der Antennenanlage angeschlossen werden. Wir weisen darauf hin, dass die in der Vorschrift DIN EN 50083-1 enthaltenen Hinweise unbedingt befolgt werden müssen, und dass der Korb oder das Rack nicht an die Schutzerdung des Stromnetzes angeschlossen werden darf.

WICHTIG: Nehmen Sie auf keinen Fall die Abdeckungen des Erzeugnisses ab, da Sie mit unter Spannung stehenden Teilen in Berührung kommen könnten. Nur berechtigtes Fachpersonal darf das Produkt öffnen. Im Störungsfall versuchen Sie bitte nicht, das Erzeugnis selbst zu reparieren, das es hierdurch zu einem Verfall des Garantieanspruches kommt.

2. PRODUKTBESCHREIBUNG

Die Restseitenband- Modulatoren A/V, verfügbar in den Versionen Mono, Stereo und Multistandard. Mit nur einem Modell ist es möglich, das gesamte Band 47-862 MHz abzudecken. Möglichkeit den Pegel des Tonträgers am Ausgang mit Hilfe des TPE-Programmiergerätes unabhängig vom RF-Pegel einzustellen.

Die benutzte Technologie sieht eine doppelte Konversion mit SAW -Filter und Tracking- Filter vor. Dies ermöglicht eine optimale Bandreinigung, vor allem bei entfernten Kanälen, die eine Verteilung von 80 Kanälen auf ein einziges Zentralband mit einem End- C/N größer als 47dB zulässt.

In der Verpackung der Modulatoren ist das folgende Zubehör enthalten:

• Verteilerdraht von 41 mm angepasst für die Multiplexierung der Signale zwischen verschiedenen Modulen;
• Kabel RCA für die Verbindung der Modulatoren mit der Quelle.

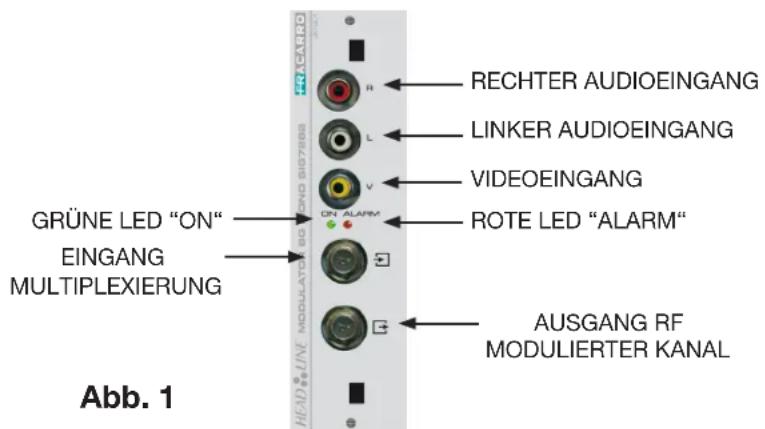

Auf der Frontschaltfläche sind die Konnektoren RCA vorhanden (Eingänge A/V) und die Konnektoren F (Eingang Multiplexierung und Ausgang RF modulierter Kanal): (s. Abb. 1)

GRÜNE LED "ON" EINGANG MULTIPLEXIERUNG AB. 1 RECHTER AUDIOEINGANG LINKER AUDIOEINGANG VIDEOEINGANG ROTE LED "ALARM" AUSGANG RF MODULIERTER KANAL

Der grüne eingeschaltete Led zeigt an, dass dem Modul Strom zugeführt wird. Der grüne blinkende Led zeigt an, dass das Modul für die Programmierung ausgewählt wurde. Der rote Led zeigt an, dass eine Fehlfunktion festgestellt wurde; wenn er eingeschalten bleibt, soll versucht werden, das Modul rückzusetzen. Wenn das Problem bestehen bleibt, das Modul in Reparatur schicken.

FRACARRO

Das Modul wird in den Korb der Serie Headline installiert – siehe die nachfolgenden Fotos.

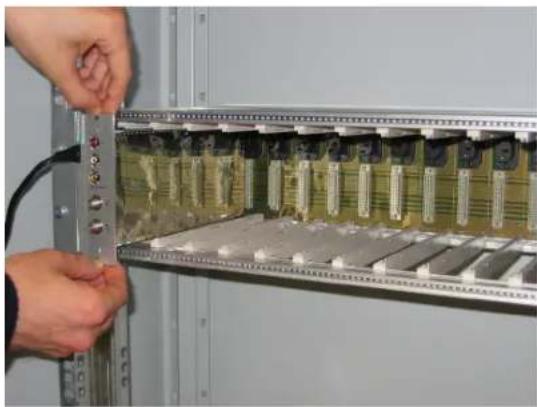

Die Module in die Führungen stecken und behutsam schieben, um sie an der Rückplatte einzuspannen (siehe die Abb. 2).

Die effektive Verbindung wird durch das Einschalten des grünen Leds deutlich gemacht, der die vorhandene Stromversorgung anzeigt (s. Abb.2).

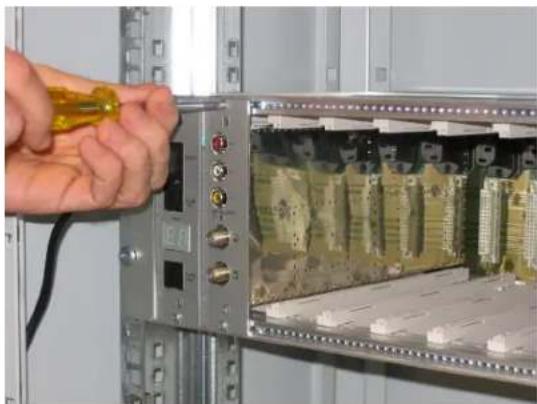

Nachdem das Modul installiert ist, die Schrauben festziehen, die sich im Zubehörbeutel befinden (siehe die Abb. 3)

Es handelt sich um eine Installation vom Typ "plug & play"; das Modul ist bereits operativ und betriebsbereit.

Zur Entfernung des Moduls, die Griffe am Headline Korb verwenden (für nähere Details s. die Anleitungen des Kastens).

Um die Steuerung und Instandhaltung der Module zu erleichtern, wird empfohlen, die Etiketten zu benutzen, die sich in der Verpackung des Kastens Headline befinden, um die Position des Moduls innerhalb der Zeile und den programmierten Ausgangskanal anzuzeigen.

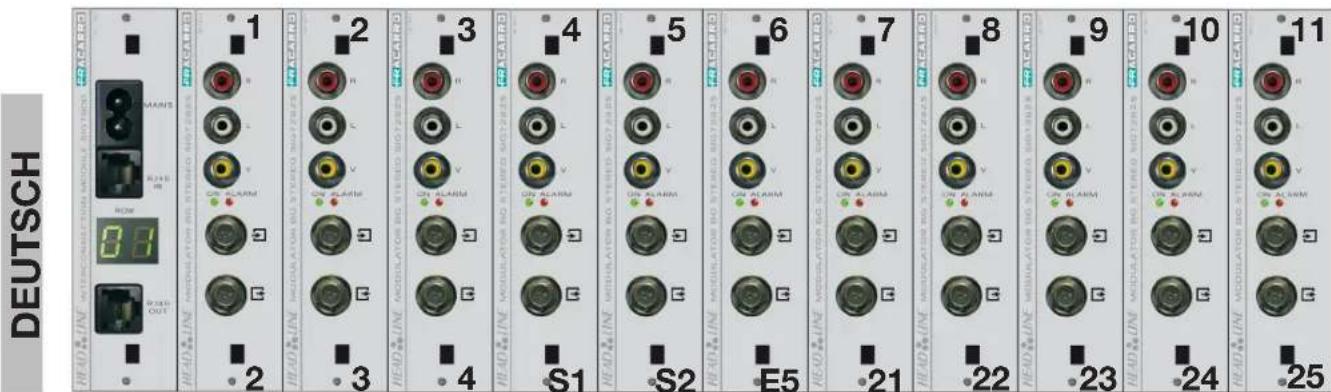

Das Etikett, das zu der Liste "Nummer Modul" gehört, mit der entsprechenden Nummer an der Modulatorposition oben rechts anbringen (für mehr Details s. Anleitungen des Kastens). (s. Abb. 4.1 und 4.2)

Abb. 4.1
NUMERO MODULI/ MODULE NUMBER

Abb. 4.2

DEUTSCH 1 2 3 4 5 6 7 8 9 10 11 2 3 4 S1 S2 E5 21 22 23 24 25

Das Etikett, das zu der Liste "Ausgangskanäle" gehört, unten rechts an den Modulatoren A/V anbringen, um den programmierten Ausgangskanal anzuzeigen (s. Abb. 4.2 und 4.3).

Abb. 4.3
CANALI DI USCITA/ OUTPUT CHANNEL

1	2	3	4	5	6	7	8	9	10	11	12
13	14		15	16		17		18	19	20	21	22	23	24
25	26		27	28		29		30	31	32	33	34	35	36
37	38		39	40		41		42	43	44	45	46	47	48
49	50		51	52		53		54	55	56	57	58	59	60
61	62		63	64		65		66	67	68	69
	S11		S12	S13		S14		S15	S16		S17	S18	S19	S20	S21	S22
	S23		S24	S25		S26		S27	S28		S29	S30	S31	S32	S33	S34
	S35		S36	S37		S38		S39	S40		S41

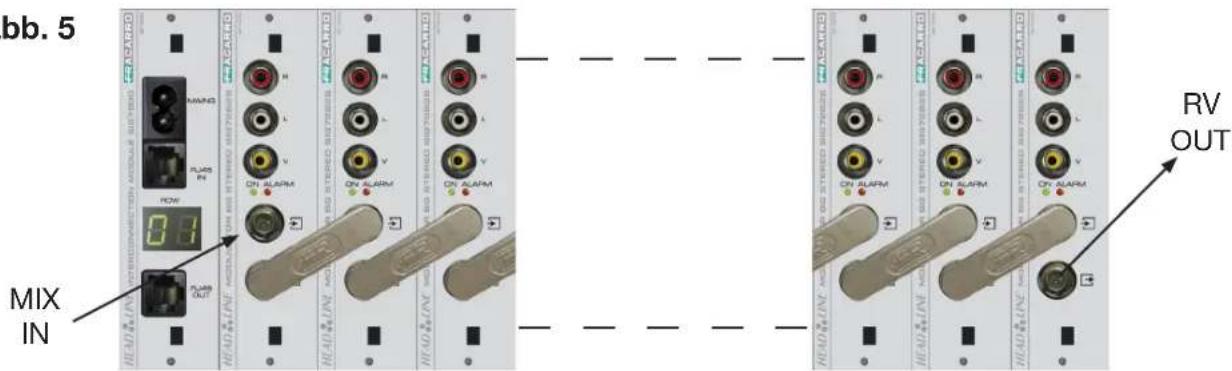

Den Verteilerdraht, der bei der Ausstattung dabei ist, benutzen, um die Selbstmultiplexierung zwischen mehreren Modulatoren zu realisieren.

Abb. 5

Nachdem das Modul ist, kann das TPE zur Programmierung verwendet werden.

Das TEP mit einem der Anschlussmodule der Zentrale verbinden, warten, bis der Programmierer die Mappierung aller Module ausführt, dann das zu programmierende Modul suchen (für weitere Einzelheiten siehe die Anweisungen des Headline Korbs). Die grüne LED des SIG7310, das man gerade programmiert, wird blinken. Das Anschlussmodul der Zeile, die das Modul enthält, das gerade programmiert wird, hat auf seinem Bildschirm eine blinkende Zahl. Die Höchstzahl der verbindbaren Module beim Demultiplexen während des Eingangs hängt von dem Pegel, der Qualität und der Frequenz des SAT-Signals ab, das man empfangen will. Es ist typisch für ein Signal von guter Qualität, das Signal zwischen 5 oder 6 Modulen zu demultiplexieren.

Anmerkung: Um die eingestellten Daten zu speichern, auf Taste S am TPE drücken. Die eingestellten Daten gehen verloren, wenn man nicht innerhalb von 5 Minuten ab der letzten Änderung auf Taste S drückt. Für weitere Einzelheiten siehe die Anweisungen des Headline Korbs. Es folgen die Programmierungsmenüs.

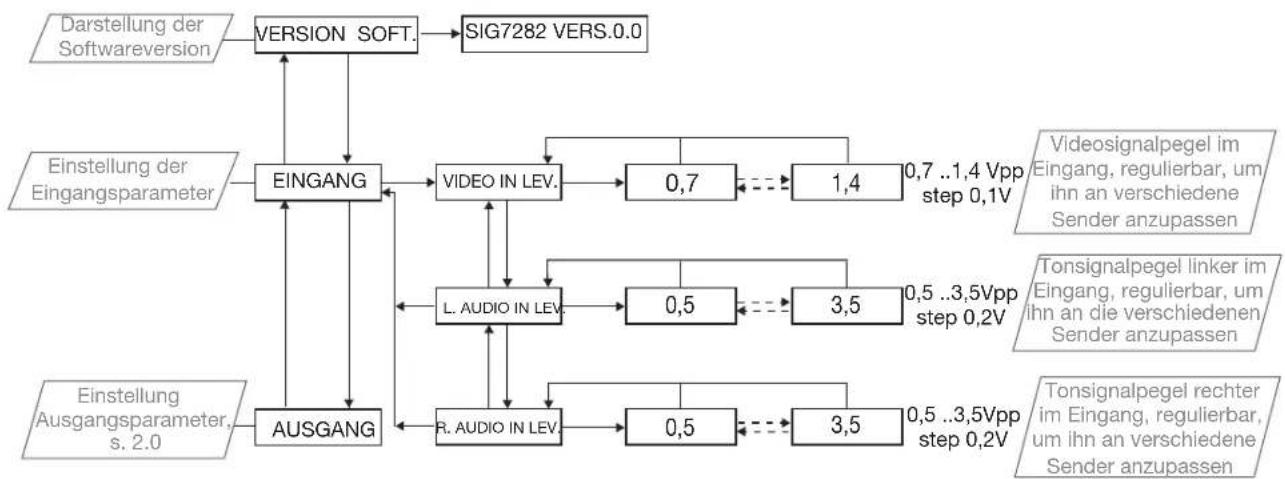

1. MODULATOR


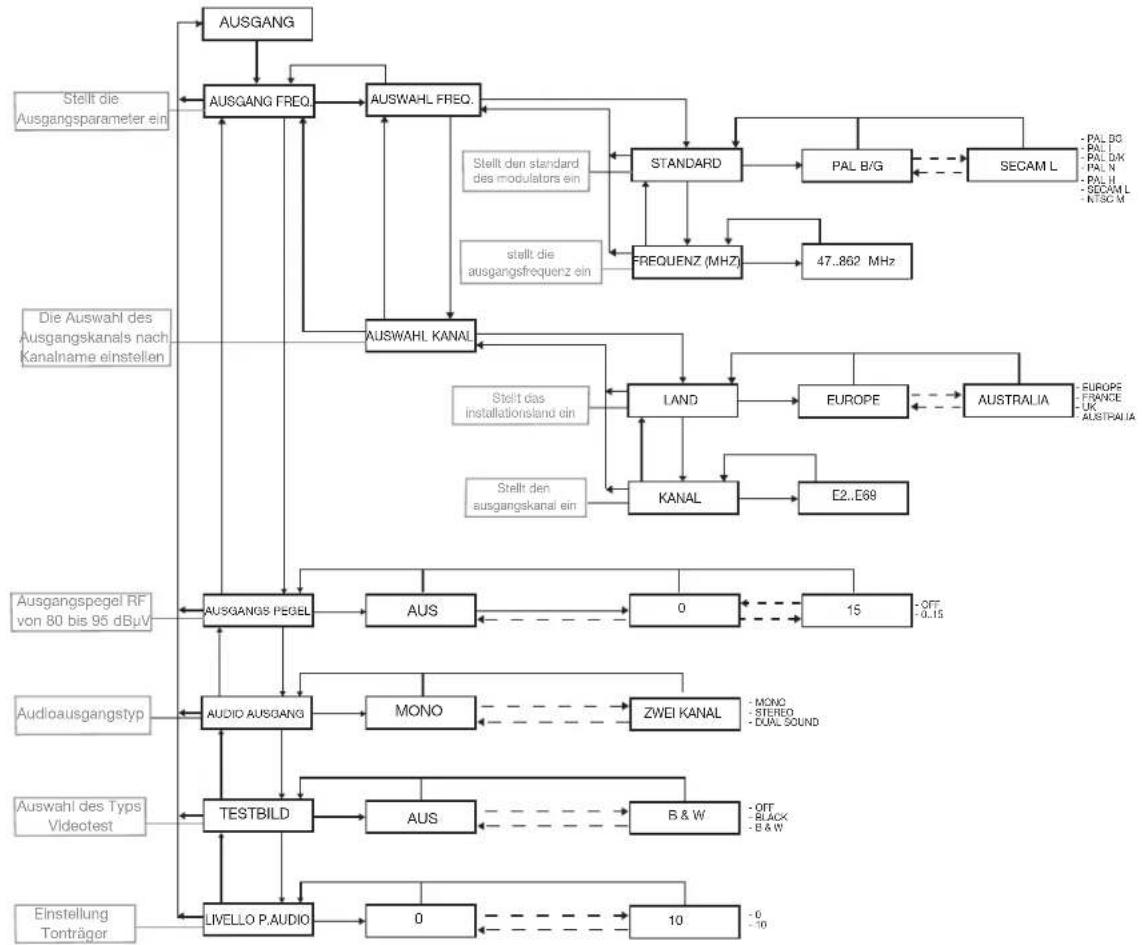

3.1 DATENEINSTELLUNG AUSGANG

Die technischen Daten sind Nenndaten und beziehen sich auf eine Betriebstemperatur von 25°C.
4. TECHNISCHE SPEZIFIKATIONEN

EINGANGSKANALSIGNAL VIDEO
Impedanz	75Ohm
Pegel	0,7~1,4Vpp (step 0,1V)
Steckverbinder	RCA
SIGNALEINGÄNGE (LINKS UND RECHTS)
Eingangsscheinwiderstand	10Kohm
Nenneingangspegel	0,5 ~ 3,5Vpp (step 0,2V reg.)
Steckverbinder	RCA
S/N audio	>50dB
MODALITÄT AUDIOAUSGANG
SIG7282, SIG7281	Mono
SIG7282S	Mono, Stereo, Zwei Kanal
TV SYSTEM
SIG7282, SIG7282S	PAL B/G
SIG7281	PAL D/K, H, N, I. SECAM L, NTSC M
UNTERTRÄGERFREQUENZEN (PAL B/G)
Träger links	5,5MHz
Träger rechts	5,74MHz
ÜBERTRÄGERFREQUENZEN (MULTISTANDARD)
PAL B/G (mono)	5,5MHz
H standard	5,5MHz
SECAM L, PAL D/K standard 6,5MHz
I standard	6MHz
N standard	4,5MHz
NTSC standard	4,5MHz
LEISTUNGSVERHÄLTNIS VIDEO-/AUDIOTRÄGER
B/G standard	13dB (Links), 20dB (Rechts)
H standard	12dB
D/K standard	10dB
L standard	9dB
I standard	10dB
N standard	10dB
NTSC standard	11dB
MODULATION FÜR AUDIOEINGANG 1KHZ 0,5VRMS
B/G standard	45KHz
N standard	32KHz
H standard	42KHz
I standard	42KHz
D/K standard	46KHz
L standard (AM)	80%
NTSC standard	32KHz
Ausgangssteckverbinder Typ F weiblich
Ausgangsfrequenz 47 - 862MHz
Ausgangskanäle E2 - E69
Step Ausgangsfrequenz 250KHz
Max Ausgangspegel 95dBμV
Pegelregulierung 0 - 15dB (step 1dB programm.)
Verlust Auto-Multiplexierung <1,5dB
Return loss >10dB
SIGNAL TO NOISE
Verhältnis S/N nicht gewichtet >50dB
C/N in Kanal >60dB
C/N Kanal N±3 >66dB
C/N @ ±40MHz >70dB
Rückweisung von Störungen >60dB
Betriebstemperatur -5 ÷ 45°C
Verbindungen back panel	230V~, RS485
Stromversorgung	220-240V~, 50-60Hz. Stromquelle switching, Klasse II
Max absorption	8W

5. I: CONFORMITÀ ALLE DIRETTIVE EUROPEE

GB: EUROPEAN DIRECTIVES CONFORMITY

F: CONFORMITÉ AUX DIRECTIVES EUROPÉENNES

E: CONFORMIDAD CON LAS DIRECTIVAS EUROPEAS

P: CONFORMIDADE COM AS DIRECTRIZES EUROPEIAS

D: ÜBEREINSTIMMUNG MIT DEN EUROPÄISCHEN RICHTLINIEN

D: Die SIG7282, SIG7282S und SIG7281 Modulatoren entsprechen den grundlegenden Anforderungen der europäischen Richtlinien:

• 2004/108/EG, Richtlinie zur elektromagnetischen Verträglichkeit (EMV);
- 2006/95/EG, Niederspannungsrichtlinie (NSR); und sind damit mit der folgenden harmonisierten Normen konform: EN 50083-2, EN 60065.
