MODE D'EMPLOI SIG7282 FRACARRO

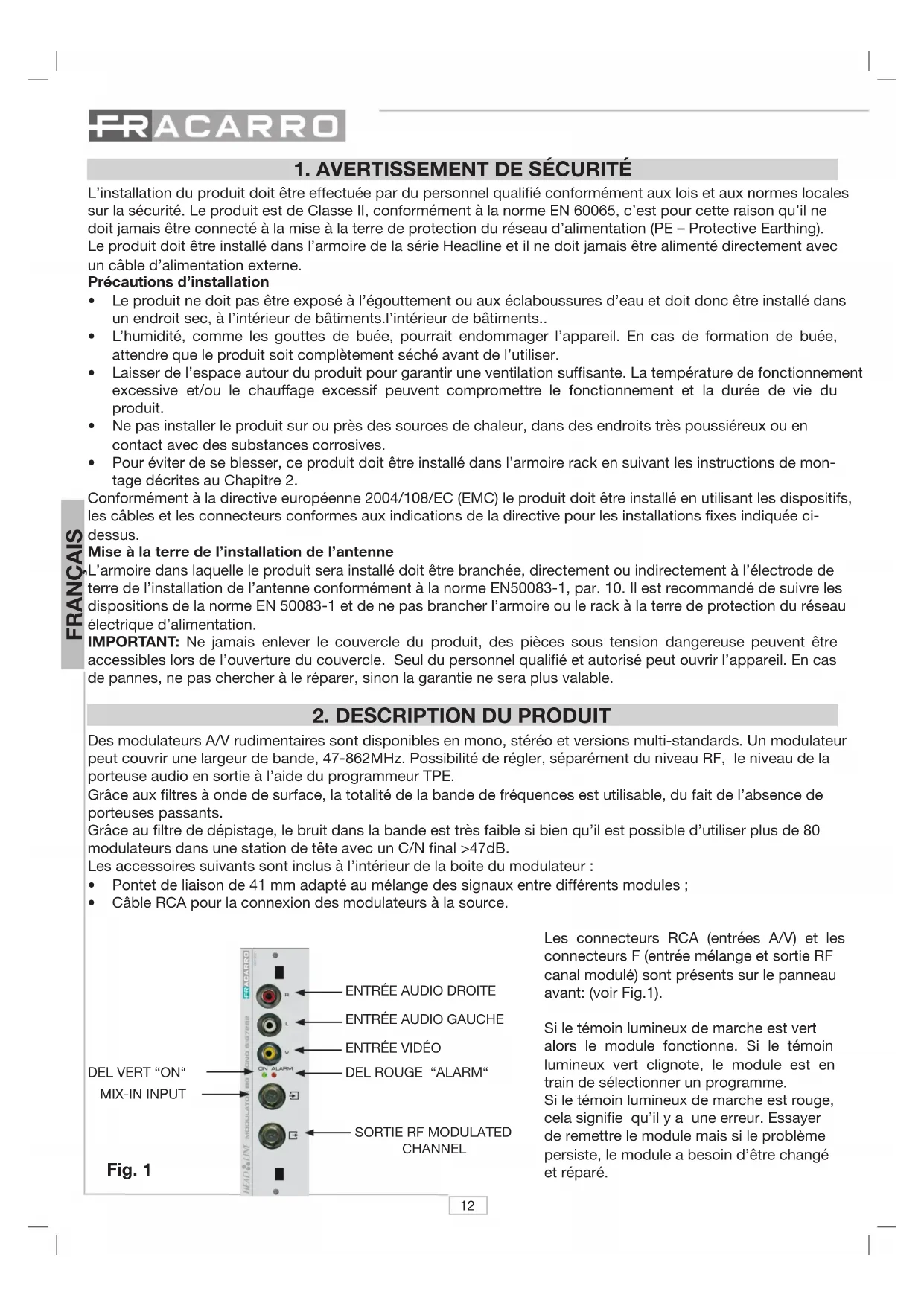

L'installation du produit doit être effectuée par du personnel qualifié conformément aux lois et aux normes locales sur la sécurité. Le produit est de Classe II, conformément à la norme EN 60065, c'est pour cette raison qu'il ne doit jamais être connecté à la mise à la terre de protection du réseau d'alimentation (PE – Protective Earthing). Le produit doit être installé dans l'armoire de la série Headline et il ne doit jamais être alimenté directement avec un câble d'alimentation externe.

Précautions d'installation

• Le produit ne doit pas être exposé à l'égouttement ou aux éclaboussures d'eau et doit donc être installé dans un endroit sec, à l'intérieur de bâtiments. l'intérieur de bâtiments..
• L'humidité, comme les gouttes de buée, pourrait endommager l'appareil. En cas de formation de buée, attendre que le produit soit complètement séché avant de l'utiliser.
• Laisser de l'espace autour du produit pour garantir une ventilation suffisante. La température de fonctionnement excessive et/ou le chauffage excessif peuvent compromettre le fonctionnement et la durée de vie du produit.
• Ne pas installer le produit sur ou près des sources de chaleur, dans des endroits très poussiéreux ou en contact avec des substances corrosives.
• Pour éviter de se blesser, ce produit doit être installé dans l'armoire rack en suivant les instructions de montage décrites au Chapitre 2.

Conformément à la directive européenne 2004/108/EC (EMC) le produit doit être installé en utilisant les dispositifs, les câbles et les connecteurs conformes aux indications de la directive pour les installations fixes indiquée ci-dessus.

Mise à la terre de l'installation de l'antenne

L'armoire dans laquelle le produit sera installé doit être branchée, directement ou indirectement à l'électrode de terre de l'installation de l'antenne conformément à la norme EN50083-1, par. 10. Il est recommandé de suivre les dispositions de la norme EN 50083-1 et de ne pas brancher l'armoire ou le rack à la terre de protection du réseau électrique d'alimentation.

IMPORTANT: Ne jamais enlever le couvercle du produit, des pièces sous tension dangereuse peuvent être accessibles lors de l'ouverture du couvercle. Seul du personnel qualifié et autorisé peut ouvrir l'appareil. En cas de pannes, ne pas chercher à le réparer, sinon la garantie ne sera plus valable.

2. DESCRIPTION DU PRODUIT

Des modulateurs A/V rudimentaires sont disponibles en mono, stéréo et versions multi-standards. Un modulateur peut couvrir une largeur de bande, 47-862MHz. Possibilité de régler, séparément du niveau RF, le niveau de la porteuse audio en sortie à l'aide du programmeur TPE.

Grâce aux filtres à onde de surface, la totalité de la bande de fréquences est utilisable, du fait de l'absence de porteuses passants.

Grâce au filtre de dépistage, le bruit dans la bande est très faible si bien qu'il est possible d'utiliser plus de 80 modulateurs dans une station de tête avec un C/N final >47dB.

Les accessoires suivants sont inclus à l'intérieur de la boite du modulateur :

• Pontet de liaison de 41 mm adapté au mélange des signaux entre différents modules ;
• Câble RCA pour la connexion des modulateurs à la source.

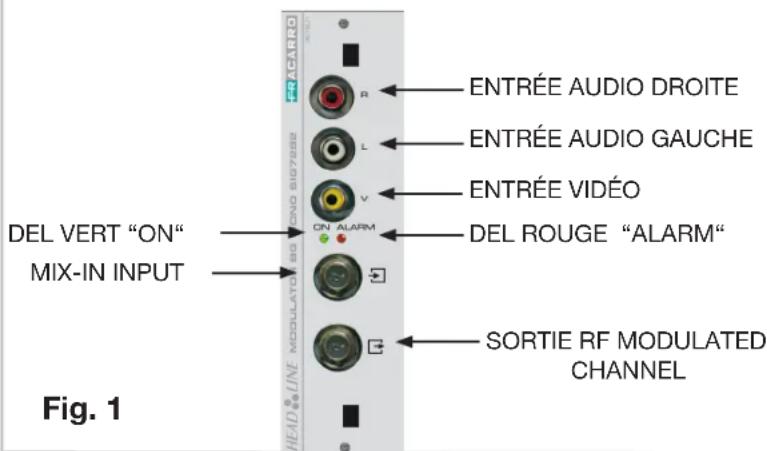

DEL VERT "ON" MIX-IN INPUT HEADLINE MODULATED CHANNEL ENTRÉE AUDIO DROITE ENTRÉE AUDIO GAUCHE ENTRÉE VIDÉO ON ALARM DEL ROUGE "ALARM" SORTIE RF MODULATED CHANNEL Fig. 1

Les connecteurs RCA (entrées A/V) et les connecteurs F (entrée mélange et sortie RF canal modulé) sont présents sur le panneau avant: (voir Fig.1).

Si le témoin lumineux de marche est vert alors le module fonctionne. Si le témoin lumineux vert clignote, le module est en train de sélectionner un programme.

Si le témoin lumineux de marche est rouge, cela signifie qu'il y a une erreur. Essayer de remettre le module mais si le problème persiste, le module a besoin d'être changé et réparé.

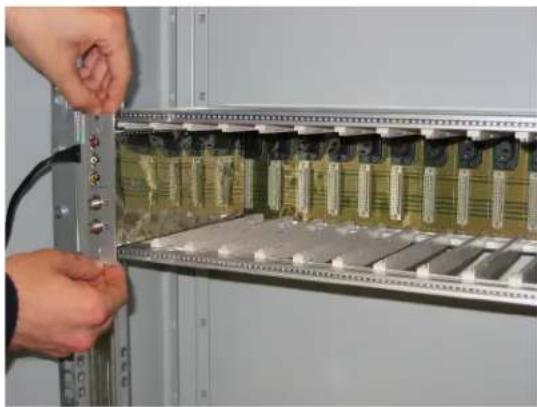

Les modules sont installés en utilisant le rack 19 de la gamme headline comme le montrent les photos suivantes.

Insérez les modules entre les guides et poussez-les en arrière soigneusement jusqu'à ce qu'ils soient en contact avec le panneau arrière (voir Fig.2).

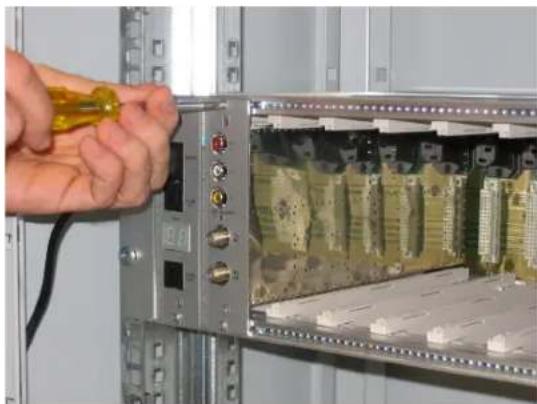

Après avoir installé le module, attachez le au support de montage en utilisant les vis fournies dans le sac annexe (voir Fig.3).

L'installation est "plug and play". Le module est en état de marche.

Pour enlever le module, utiliser les poignées du support.(Pour plus de détails, voir le mode d'emploi du montage du support).

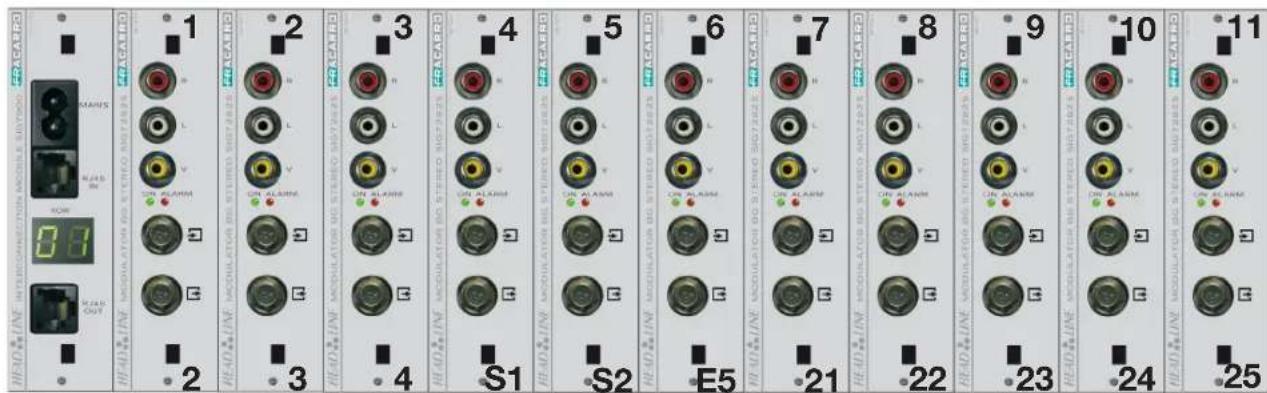

Pour la maintenance et la gestion des modules, il est recommandé que les étiquettes fournies dans la boite de montage du support soient utilisées pour indiqué la position du module et le canal de sortie programmé (voir Fig. 4.1 et 4.2).

Coller l'étiquette appartenant à la liste "numéro module" avec le numéro correspondant à la position du modulateur en haut à droite (pour plus de détails, voir les instructions de l'armoire rack) (voir Fig. 4.1 et 4.2).

Fig. 4.1
NUMERO MODULI/ MODULE NUMBER

Fig. 4.2

1 2 3 4 5 6 7 8 9 10 11 2 3 4 S1 S2 E5 E5 21 22 23 24 25

Coller l'étiquette appartenant à la liste "canaux de sortie" en bas à droite dans les modulateurs A/V pour indiquer le canal de sortie programmé (voir Fig. 4.2 et 4.3).

Fig. 4.3
CANALI DI USCITA/ OUTPUT CHANNEL

1	2	3	4	5	6	7	8	9	10	11	12
13	14		15	16		17		18	19	20	21	22	23	24
25	26		27	28		29		30	31	32	33	34	35	36
37	38		39	40		41		42	43	44	45	46	47	48
49	50		51	52		53		54	55	56	57	58	59	60
61	62		63	64		65		66	67	68	69
	S11		S12	S13		S14		S15	S16		S17	S18	S19	S20	S21	S22
	S23		S24	S25		S26		S27	S28		S29	S30	S31	S32	S33	S34
	S35		S36	S37		S38		S39	S40		S41

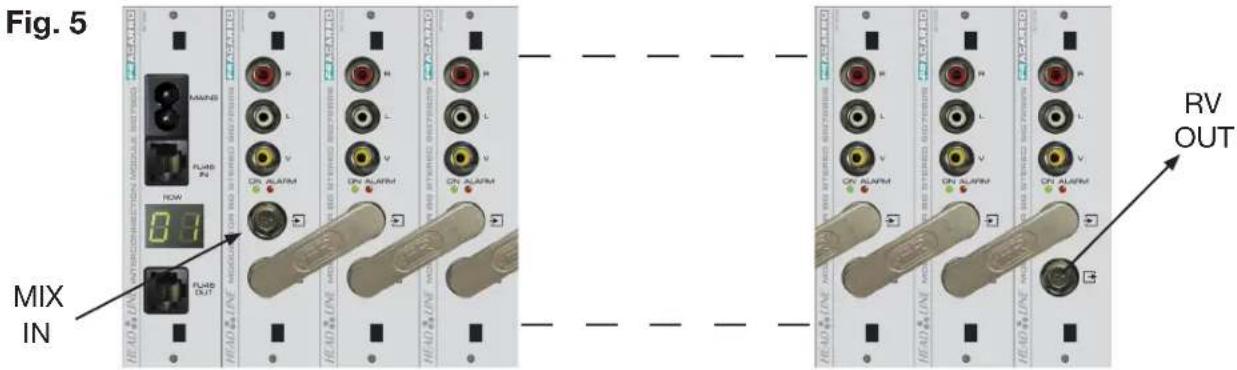

Utiliser un pont solide KRP41 afin de mixer les signaux entre les différents modules. (voir Fig.5)

Après avoir installé les modules, utiliser le TPE pour les programmer. Connecter le TPE à l'un des modules d'interconnection de la station de tête, attendre que la TPE vérifie tous les modules et puis commencez à programmer les modules. (Pour plus de détails voir le mode d'emploi du support rack)

Quand le module est programmé, le témoin vert lumineux clignote.

Le menu concernant la programmation des modulateurs se trouve ci-dessous

Important : Appuyer sur le bouton S de la TPE pour sauvegarder les paramètres mis en jeu. Si vous n'appuyez pas sur le bouton S dans les 5 minutes avant la dernière modification, toutes les données rentrées seront perdues.

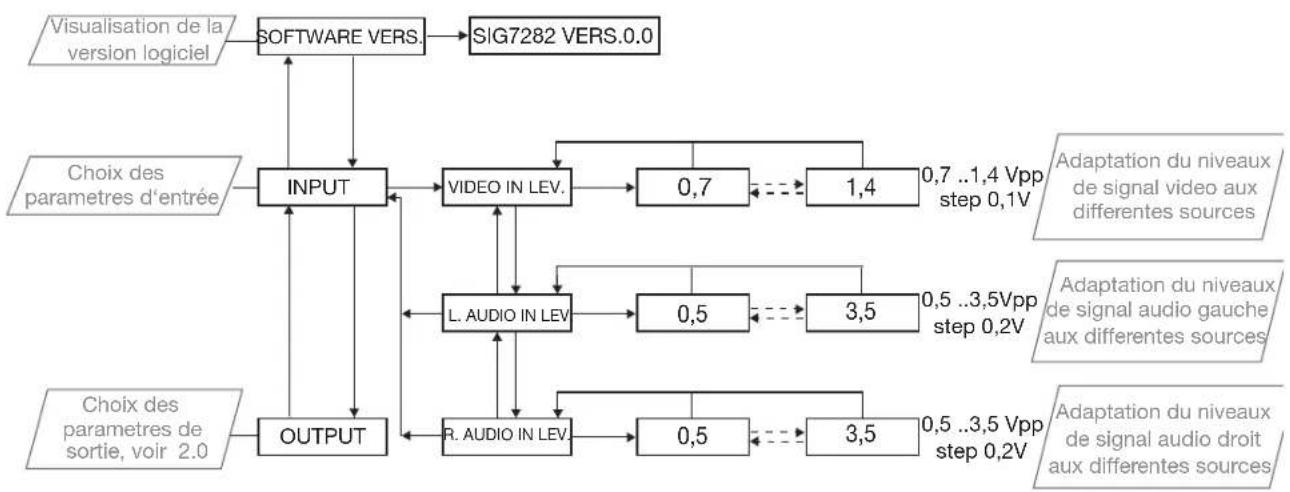

1. MODULATEUR


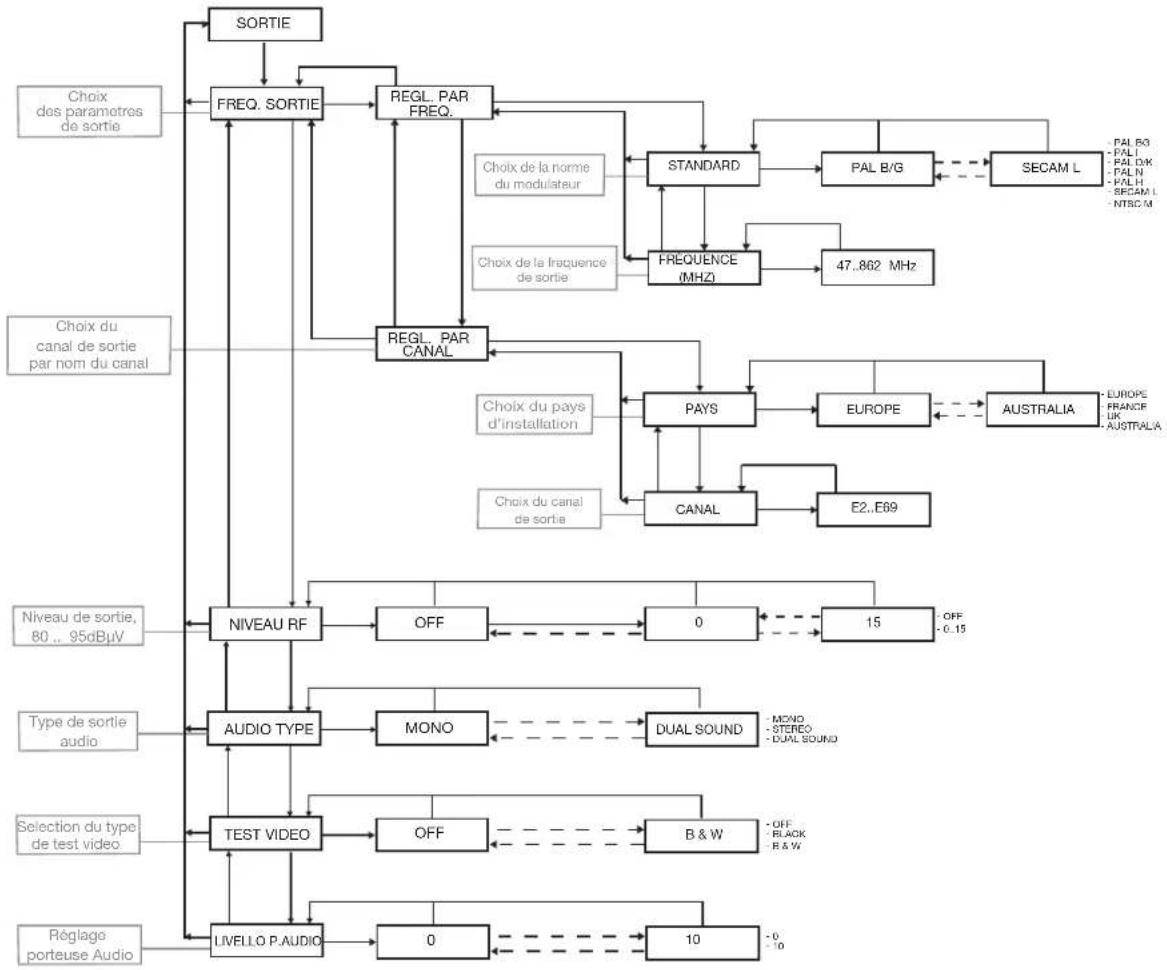

3.1 CHOIX DES PARAMETRES DE SORTIE

1. SPECIFICATIONS TECHNIQUES

SIGNAL D'ENTREE VIDEO
Impédance 75Ohm
Niveau 0,7~1,4Vpp (step 0,1V)
Connecteur RCA
SIGNAUX AUDIO (DROITE ET GAUCHE)
Entrée impédance 10Kohm
Niveau d'entrée 0,5 ~ 3,5Vpp (step 0,2V adj.)
Entrée connecteurs RCA
Audio S/N >50dB
MODE DE SORTIE AUDIO
SIG7282, SIG7281 Mono
SIG7282S Mono, Stereo, Dual Sound
NORME TV
SIG7282, SIG7282S PAL B/G
SIG7281 PAL D/K, H, N, I. SECAM L, NTSC M
FREQUENCE DES SOUS PORTEUSES (PAL B/G)
Porteuse gauche 5,5MHz
Porteuse droite 5,74MHz
FREQUENCE DES SOUS PORTEUSES (MULTISTANDART)
PAL B/G (mono) 5,5MHz
Standard H 5,5MHz
Standard SECAM L, PAL D/K 6,5MHz
Standard I 6MHz
Standard N 4,5MHz
Standard NTSC 4,5MHz
VISION/SOUND CARRIER POWER RATIO
Standard B/G 13dB (Left), 20dB (Right)
Standard H 12dB
Standard D/K 10dB
Standard L 9dB
Standard I 10dB
Standard N 10dB
Standard NTSC 11dB
MODULATION AUDIO POUR 1KHZ 0,5VRMS
Standard B/G 45KHz
Standard N 32KHz
Standard H 42KHz
Standard I 42KHz
Standard D/K 46KHz
Standard L (AM) 80%
Standard NTSC 32KHz
Sortie connecteurs Type F female
Gamme de fréquence de sortie 47 - 862MHz
Canal de sortie E2 - E69
Pas fréquence de sortie	250KHz
Niveau de sortie maximum	95dBμV
Niveau d'ajustement	0 - 15dB (step 1dB programm.)
Pertes de passage	<1,5dB
Pertes de retour >10dB
BRUIT DU SIGNAL
Ration S/N non pondéré (autonome)	>50dB
C/N dans le canal	>60dB
C/N en N±3	>66dB
C/N @ ±40MHz	>70dB
Réjection produits indésirables	>60dB
Temperature de fonctionnement	-5 ÷ 45°C
Accès panneaux arrières	230V~, RS485
Alimentation secteur	220-240V~, 50-60Hz. Alimentation à décou. Class II
Max consommation de puissance	8W

Les caractéristiques techniques sont nominales et se réfèrent à une température de fonctionnement de 25° C.

F: Les modulateurs SIG7282, SIG7282S et SIG7281 sont conformes aux conditions requises des directives européennes:

• 2004/108/EC, Directive Compatibilité Électromagnétique (EMC);
- 2006/95/EC, Directive Basse Tension (LVD); et ils sont donc conforme aux normes harmonisées suivantes: EN 50083-2, EN 60065.
