MANUALE UTENTE SIG7282 FRACARRO

L'installazione del prodotto deve essere eseguita da personale qualificato in conformità alle leggi e normative locali sulla sicurezza. Il prodotto è di Classe II, secondo la norma EN 60065, e per tale ragione non deve essere mai collegato alla terra di protezione della rete di alimentazione (PE – Protective Earthing). Il prodotto deve essere installato nel cestello della serie Headline e non deve essere mai alimentato direttamente con un cavo di alimentazione esterno.

Avvertenze per l'installazione

• Il prodotto non deve essere esposto a gocciolamento o a spruzzi d'acqua e va pertanto installato in un ambiente asciutto, all'interno di edifici.
• Umidità e gocce di condensa potrebbero danneggiare il prodotto. In caso di condensa, prima di utilizzare il prodotto, attendere che sia completamente asciutto.
• Non installare il prodotto sopra o vicino a fonti di calore o in luoghi polverosi o dove potrebbe venire a contatto con sostanze corrosive.
• Lasciare spazio sufficiente attorno al prodotto, per garantire un'adeguata ventilazione; l'eccessiva temperatura e/o un eccessivo riscaldamento possono compromettere il funzionamento e la durata del prodotto.
• Per evitare di ferirsi, questo prodotto deve essere installato nel cestello, seguendo le istruzioni di montaggio riportate nel Capitolo 2.

In accordo con la direttiva europea 2004/108/EC (EMC), il prodotto deve essere installato utilizzando dispositivi, cavi e connettori che consentano di rispettare i requisiti imposti da tale direttiva per le installazioni fisse.

Messa a terra dell'impianto d'antenna

Il cestello sul quale sarà installato il prodotto deve essere collegato, direttamente o attraverso il rack, all'elettrodo di terra dell'impianto d'antenna conformemente alla norma EN50083-1, par. 10. Si raccomanda di attenersi alle disposizioni della norma EN 50083-1 e di non collegare il cestello o il rack alla terra di protezione della rete elettrica di alimentazione.

IMPORTANTE: Non togliere mai il coperchio del prodotto, parti a tensione pericolosa possono risultare accessibili all'apertura dell'involucro. Solo personale addestrato e autorizzato può aprire il prodotto. In caso di guasto non tentate di riparare il prodotto altrimenti la garanzia non sarà più valida.

2. DESCRIZIONE DEL MODULATORE

Modulatori A/V vestigiali, disponibili nelle versioni mono, stereo e multistandard. Con un solo modello è possibile coprire tutta la banda 47-862 MHz. Possibilità di regolare il livello della portante audio in uscita, separatamente rispetto al livello RF, mediante il programmatore TPE.

La tecnologia utilizzata prevede una doppia conversione con filtro saw e filtro tracking. Questo permette di ottenere un'eccezionale pulizia della banda, soprattutto ai canali distanti, che consente la distribuzione di 80 canali in un'unica centrale con un C/N finale maggiore di 47dB.

All'interno dell'imballo dei modulatori sono inclusi i seguenti accessori:

• ponticello da 41 mm adatto per la miscelazione dei segnali tra diversi moduli;
  • cavo RCA per il collegamento dei modulatori alla sorgente.

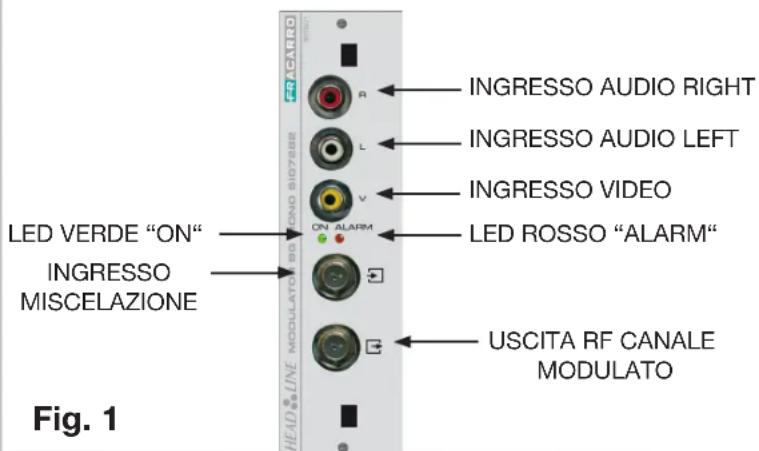

Sul pannello frontale sono presenti i connettori RCA (ingressi A/V) e i connettori F (ingresso miscelazione e uscita RF canale modulato): (vedi Fig.1).

Il led verde acceso indica che il modulo è alimentato. Il led verde lampeggiante indica che il modulo è stato selezionato per la programmazione.

Il led rosso indica che è stato rilevato un malfunzionamento, se acceso provare a resettare il modulo. Se il problema persiste mandare il modulo in riparazione.

FRACARRO

Il modulo si installa sul cestello della serie Headline come da foto seguenti.

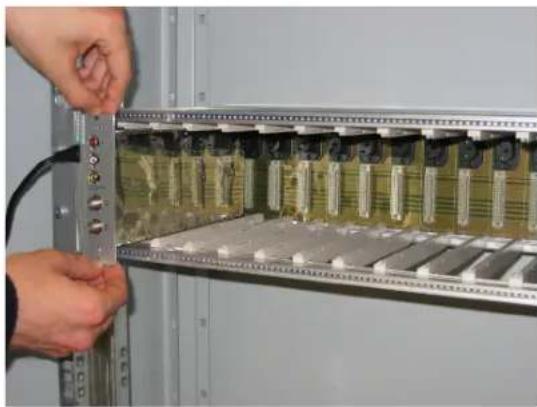

Inserire i moduli nelle guide schede e spingerli delicatamente in modo da agganciarli al back-panel. L'effettiva connessione è evidenziata dall'accensione del led verde che segnala la presenza di alimentazione.(vedi Fig.2)

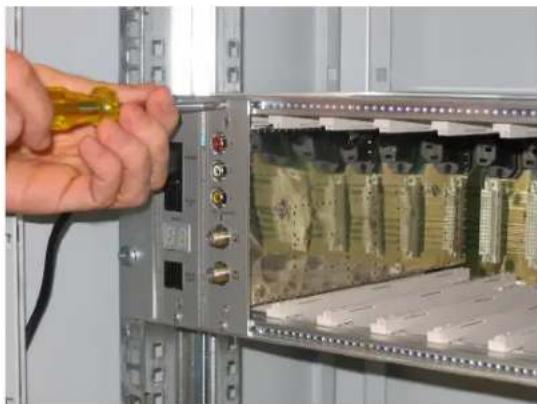

Dopo aver installato il modulo provvedere ad avvitare le viti che si trovano nel relativo sacchetto accessori.(vedi Fig.3)

L'installazione è di tipo "plug & play", il modulo è gia operativo e funzionante.

Per la rimozione del modulo utilizzare le maniglie in dotazione al cestello Headline (per maggiori dettagli vedere le istruzioni del cestello).

Per facilitare la gestione e la manutenzione dei moduli si consiglia di utilizzare le etichette che si trovano nell'imballo del cestello Headline per mostrare la posizione dei moduli all'interno della riga e il canale di uscita programmato.

Attaccare l'etichetta appartenente alla lista "numero modulo" con il numero corrispondete alla posizione del modulatore in alto a destra (per maggiori dettagli vedi istruzioni cestello). (vedi Fig. 4.1 e 4.2).

Fig. 4.1
NUMERO MODULI/ MODULE NUMBER

Fig. 4.2

1 2 3 4 5 6 7 8 9 10 11 2 3 4 S1 S2 E5 21 22 23 24 25

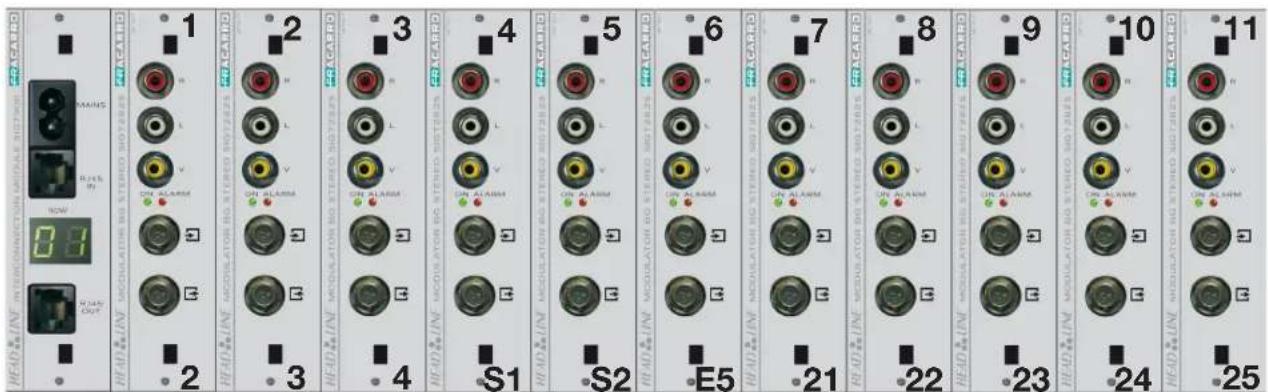

Attaccare l'etichetta appartenente alla lista "canali di uscita" in basso a destra nei modulatori A/V per indicare il canale di uscita programmato (vedi Fig. 4.2 e 4.3).

Fig. 4.3

CANALI DI USCITA/ OUTPUT CHANNEL
1 2	3 4 5	6 7 8	9 10 1	1 12 1	3 14
15 1	6 17	18 19	20 21	22 23	24 25	26 27	28
29 3	0 31	32 33	34 35	36 37	38 39	40 41	42
43 4	4 45	46 47	48 49	50 51	52 53	54 55	56
57 5	8 59	60 61	62 63	64 65	66 67	68 69
S11	S12 S	13 S1	4 S15	S16 S	17 S1	8 S19	S20	S21 S2	2 S23	S24
S25	S26 S	27 S2	8 S29	S30 S	31 S3	2 S33	S34	S35 S3	6 S37	S38
S39	S40 S	41

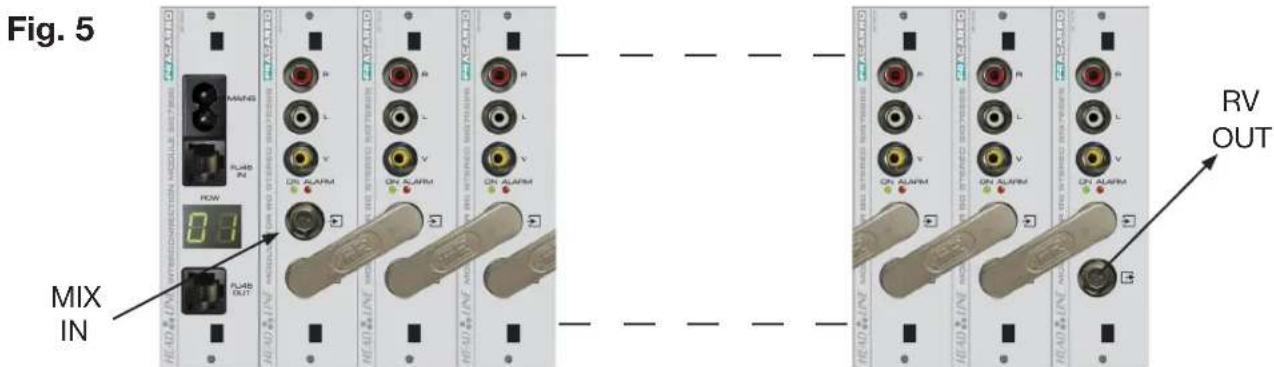

Utilizzare il ponticello in dotazione per realizzare l'automiscelazione tra più modulatori.

Dopo aver installato il modulo, utilizzare il TPE per la programmazione. Collegare il TPE a uno dei moduli di interconnessione della centrale, aspettare che il programmatore effettui la mappatura di tutti i moduli e poi procedere con la ricerca del modulo da programmare (maggiori dettagli sulle istruzioni del cestello headline). Il modulo che si sta programmando ha il led verde che lampeggia. Il modulo di interconnessione della riga che contiene il modulo che si sta programmando ha il display con il numero lampeggiante. Il menù di programmazione del modulatore è il seguente:

Nota Bene: Per memorizzare i dati impostati premere il tasto S del TPE. Se non si preme il tasto S entro i 5 minuti dell'ultima modifica i dati impostati verranno persi.

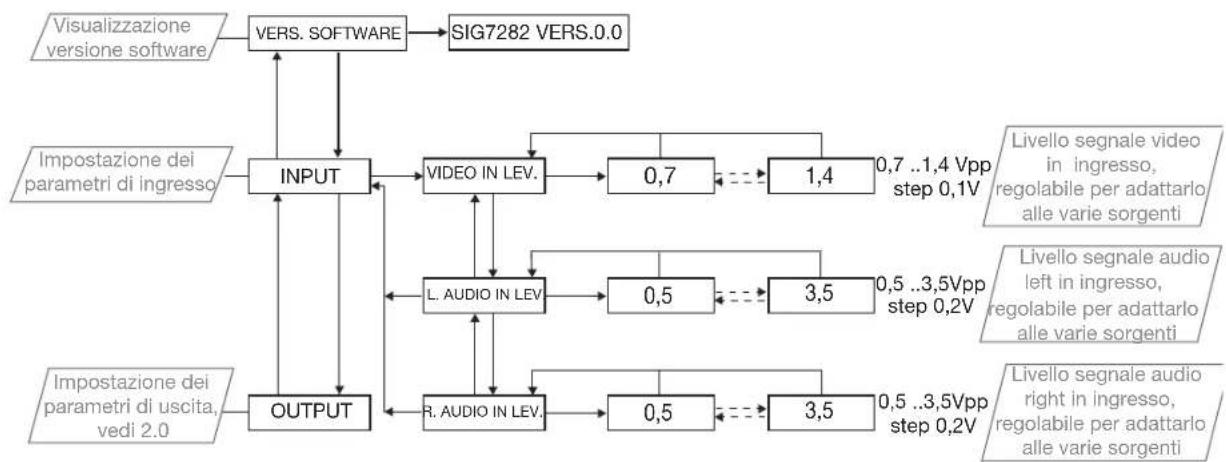

3. MODULATORE


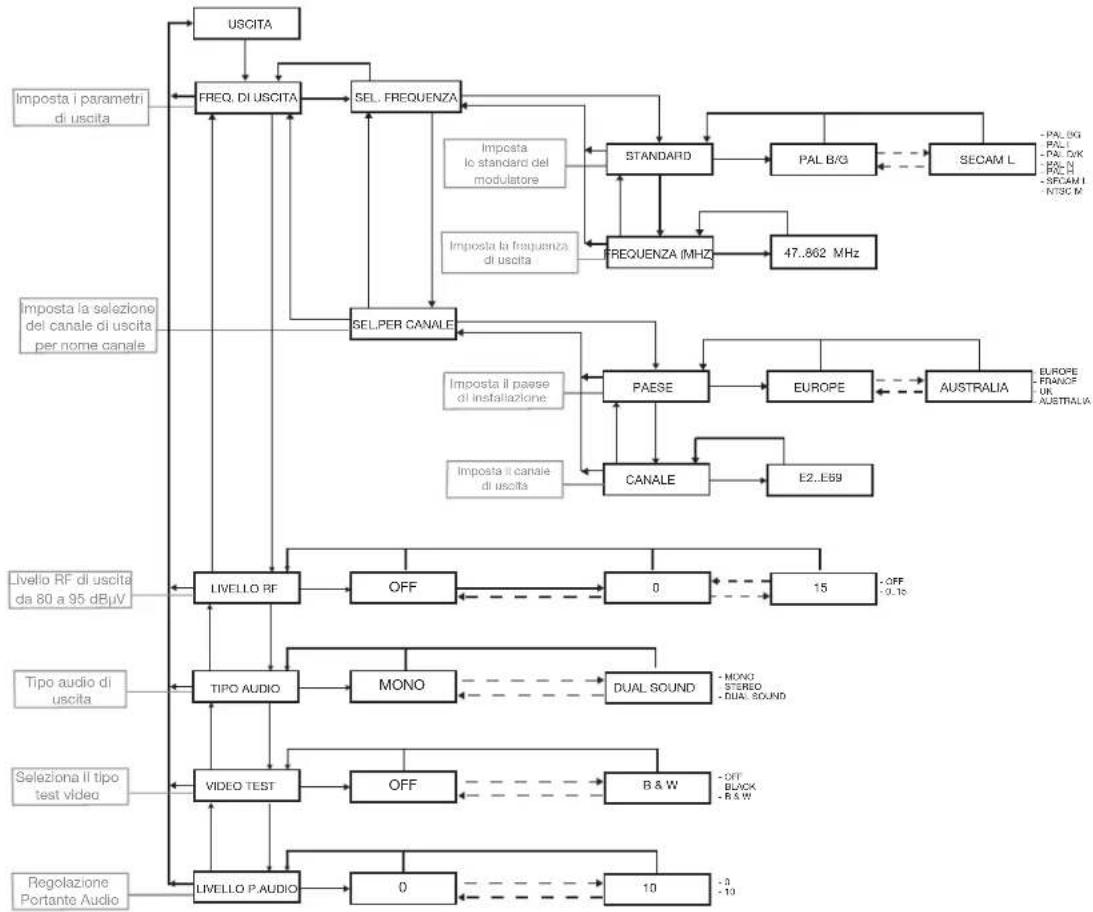

3.1 IMPOSTAZIONE DATI OUTPUT

1. SPECIFICHE TECNICHE
   I dati tecnici sono nominali e riferiti alla temperatura di 25°C.

INGRESSO SEGNALE VIDEO COMPOSITO
Impedenza 75Ohm
Livello 0,7~1,4Vpp (step 0,1V)
Connettore RCA
INGRESSI SEGNALE (SINISTRO E DESTRO)
Impedenza di ingresso 10Kohm
Livello di ingresso nominale 0,5 ~ 3,5Vpp (step 0,2V reg.)
Connettori RCA
S/N audio >50dB
MODALITA AUDIO USCITA
SIG7282, SIG7281 Mono
SIG7282S Mono, Stereo, Dual Sound
TV SYSTEM
SIG7282, SIG7282S PAL B/G
SIG7281 PAL D/K, H, N, I. SECAM L, NTSC M
FREQUENZE SOTTOPORTANTI (PAL B/G)
Portante sx 5,5MHz
Portante dx 5,74MHz
FREQUENZE SOTTOPORTANTI (MULTISTANDARD)
PAL B/G (mono)	5,5MHz
H standard	5,5MHz
SECAM L, PAL D/K standard	6,5MHz
I standard	6MHz
N standard	4,5MHz
NTSC standard	4,5MHz
RAPPORTO POTENZA PORTANTI VIDEO/AUDIO
B/G standard 13dB (Sinistro), 20dB (Destro)
H standard	12dB
D/K standard	10dB
L standard	9dB
I standard	10dB
N standard	10dB
NTSC standard	11dB
MODULAZIONE PER INGRESSO AUDIO 1KHZ 0,5VRMS
B/G standard 45KHz
N standard	32KHz
H standard	42KHz
I standard	42KHz
D/K standard	46KHz
L standard (AM)	80%
NTSC standard	32KHz
Connettori di uscita Tipo F femmina
Frequenza di uscita 47 - 862MHz
Canali di uscita E2 - E69
Step frequenza di uscita 250KHz
Max livello di uscita 95dBμV
Regolazione livello 0 - 15dB (step 1dB programm.)
Perdita di automiscelazione <1,5dB
Return loss >10dB
SIGNAL TO NOISE
Rapporto S/N non pesato >50dB
C/N in canale >60dB
C/N canale N±3 >66dB
C/N @ ±40MHz >70dB
Reiezione spurie >60dB
Temperatura di lavoro -5 ÷ 45°C
Connessioni back panel 230V~, RS485
Alimentazione	220-240V~, 50-60Hz. Alimentatore switching, Classe II
Assorbimento max. 8W

1. SAFETY WARNINGS

I: I modulatori SIG7282, SIG7282S e SIG7281 sono conformi ai requisiti essenziali delle Direttive Europee:

• 2004/108/EC (Direttiva Compatibilità Elettromagnetica - EMC)
- 2006/95/EC, Direttiva Bassa Tensione (LVD), e sono quindi conformi alle norme armonizzate: EN 50083-2, EN 60065.
