SIG7900 - Modulo elettronico FRACARRO - Manuale utente e istruzioni gratuiti

Marca	Fracarro
Modello	SIG7900
Tipo di prodotto	Modulo elettronico per sistema Headline (testa di rete)
Funzioni principali	Distribuzione di corrente ai moduli, comunicazione BUS, programmazione della rete
Alimentazione di rete	220-240 V~, 50-60 Hz
Consumo elettrico	2 W (modulo singolo), 100 W max (sistema completo)
Temperatura di funzionamento	-5 a +45 °C
Dimensioni (rack 19")	Larghezza 482,6 mm, profondità 250 mm, altezza 1U (44,45 mm) per modulo
Peso stimato	Circa 2 kg per modulo (rack completo secondo configurazione)
Montaggio	In un armadio rack 19" con viti fornite
Connettività	Porte RJ45 (IN/OUT) per comunicazione BUS seriale
Identificazione dei moduli	Etichette numerate da 1 a 11 per posizione nella fila
Programmazione	Tramite il programmatore TPE collegato su RJ45IN
Numero massimo di file	15 file
Moduli per fila max	11 moduli + 1 modulo di interconnessione
Sicurezza elettrica	Messa a terra obbligatoria, installazione da parte di personale abilitato
Non aprire	Rischio di scossa elettrica, garanzia annullata
Manutenzione e pulizia	Scollegare prima dell'intervento, utilizzare un panno asciutto, non ostruire le prese d'aria
Ricambi e riparabilità	Interventi riservati a un tecnico qualificato, utilizzo di pezzi originali
Accessori forniti	Cavo di alimentazione, etichette adesive, maniglie di estrazione
Garanzia	Garanzia valida solo se installazione da professionista

Domande frequenti - SIG7900 FRACARRO

Come installare il modulo SIG7900 nel rack?

Estrarre il rack dalla scatola e montarlo in un armadio rack 19" utilizzando le viti fornite. Inserire i moduli tra le guide e spingere delicatamente fino a quando il LED verde si accende, indicando che il modulo è installato correttamente.

Come programmare l'indirizzo della fila?

Collegare il programmatore TPE al modulo di interconnessione tramite la porta RJ45IN. Utilizzare i tasti freccia per modificare il numero di fila (da 1 a 15) e confermare con il pulsante V. Ogni fila deve avere un indirizzo univoco.

Cosa fare se il LED non si accende dopo l'installazione?

Verificare che il modulo sia ben inserito fino in fondo e che il pannello posteriore sia correttamente collegato. Assicurarsi che l'alimentazione di rete sia collegata e che il modulo di interconnessione sia programmato. Se il problema persiste, contattare un tecnico.

Posso rimuovere un modulo in sicurezza?

Sì, ma solo dopo aver scollegato l'alimentazione di rete. Utilizzare le maniglie di estrazione fornite: inserirle nei fori rettangolari, ruotare di 90° e tirare delicatamente. Evitare di toccare i componenti interni.

Quale tipo di cavo utilizzare per collegare più file?

Utilizzare un cavo seriale RJ45 (riferimento PACTH-RJ45, codice 289548, venduto separatamente). Collegare le porte RJ45OUT di una fila al RJ45IN di quella successiva.

Come identificare i moduli nella fila?

Applicare le etichette numerate da 1 a 11 sul coperchio superiore destro di ogni modulo (nell'ordine della fila). L'indirizzo completo è quindi: numero di fila (visualizzato sull'interconnessione) + numero di etichetta.

Quali sono le precauzioni di sicurezza da rispettare?

L'installazione deve essere eseguita da personale specializzato. Non aprire mai l'involucro sotto tensione, non ostruire le prese d'aria, evitare schizzi d'acqua e attendere la scomparsa della condensa prima di collegare.

Il modulo può funzionare da solo (standalone)?

Sì, il modulo di interconnessione SIG7900 può funzionare in modo autonomo con un consumo di 2 W, ma per un uso completo deve essere integrato in un sistema Headline con altri moduli.

Come ripristinare le impostazioni di fabbrica del TPE?

Nel menu TPE SETUP, selezionare l'opzione RIPRISTINA IMPOSTAZIONI DI FABBRICA. Questo cancella tutte le configurazioni e riporta ai valori predefiniti.

Dove trovare l'elenco completo dei moduli compatibili?

Consultare il manuale d'uso generale del sistema Headline o il sito web di Fracarro. I moduli della serie K sono anche programmabili tramite il TPE in modalità emulazione.

MANUALE UTENTE SIG7900 FRACARRO

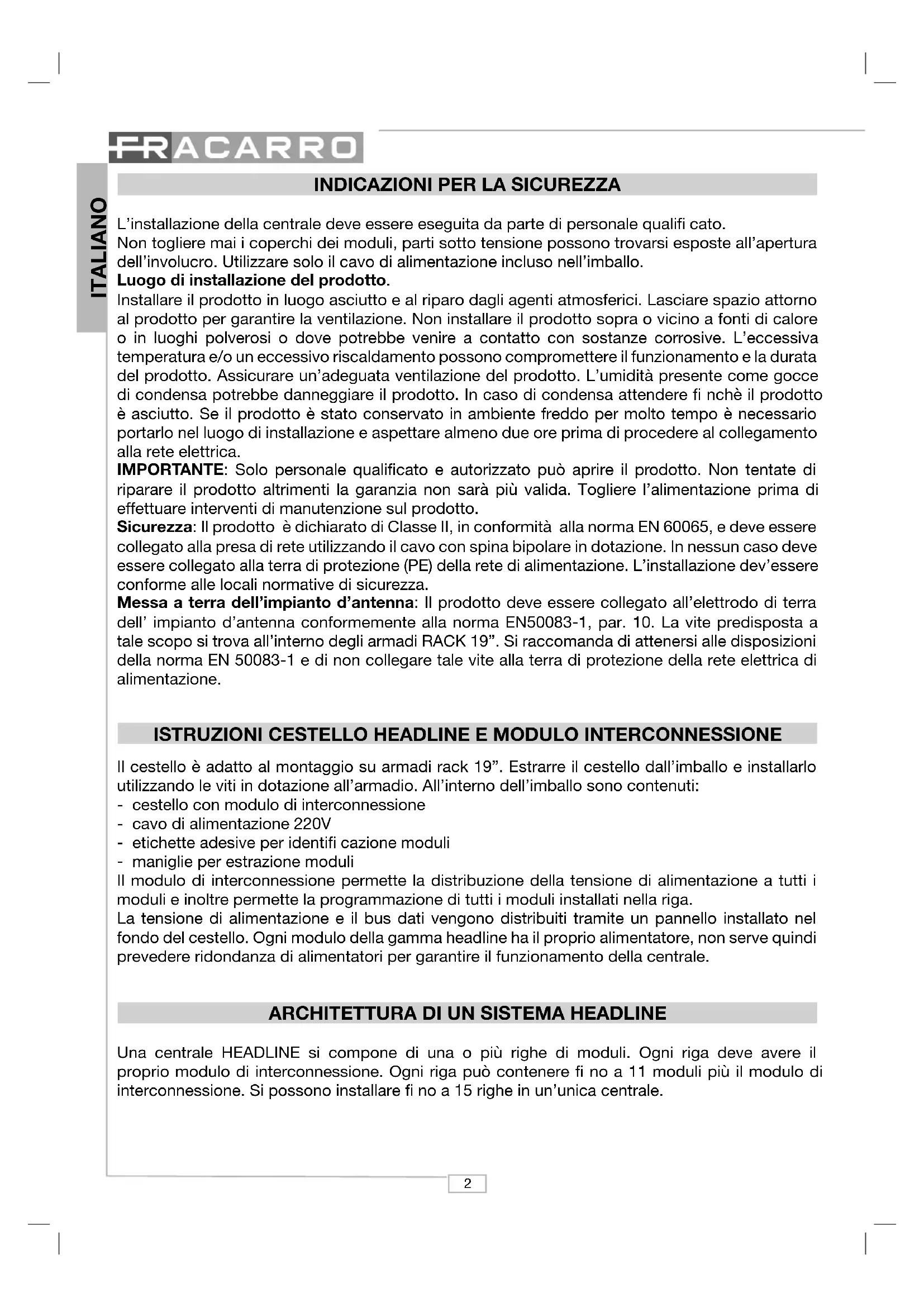

INDICAZIONI PER LA SICUREZZA

L'installazione della centrale deve essere eseguita da parte di personale qualifi cato.

Non togliere mai i coperchi dei moduli, parti sotto tensione possono trovarsi esposte all'apertura dell'involucro. Utilizzare solo il cavo di alimentazione incluso nell'imballo.

Luogo di installazione del prodotto.

Installare il prodotto in luogo asciutto e al riparo dagli agenti atmosferici. Lasciare spazio attorno al prodotto per garantire la ventilazione. Non installare il prodotto sopra o vicino a fonti di calore o in luoghi polverosi o dove potrebbe venire a contatto con sostanze corrosive. L'eccessiva temperatura e/o un eccessivo riscaldamento possono compromettere il funzionamento e la durata del prodotto. Assicurare un'adeguata ventilazione del prodotto. L'umidità presente come gocce di condensa potrebbe danneggiare il prodotto. In caso di condensa attendere fi nchè il prodotto è asciutto. Se il prodotto è stato conservato in ambiente freddo per molto tempo è necessario portarlo nel luogo di installazione e aspettare almeno due ore prima di procedere al collegamento alla rete elettrica.

IMPORTANTE: Solo personale qualificato e autorizzato può aprire il prodotto. Non tentate di riparare il prodotto altrimenti la garanzia non sarà più valida. Togliere l'alimentazione prima di effettuare interventi di manutenzione sul prodotto.

Sicurezza: Il prodotto è dichiarato di Classe II, in conformità alla norma EN 60065, e deve essere collegato alla presa di rete utilizzando il cavo con spina bipolare in dotazione. In nessun caso deve essere collegato alla terra di protezione (PE) della rete di alimentazione. L'installazione dev'essere conforme alle locali normative di sicurezza.

Messa a terra dell'impianto d'antenna: Il prodotto deve essere collegato all'elettrodo di terra dell' impianto d'antenna conformemente alla norma EN50083-1, par. 10. La vite predisposta a tale scopo si trova all'interno degli armadi RACK 19". Si raccomanda di attenersi alle disposizioni della norma EN 50083-1 e di non collegare tale vite alla terra di protezione della rete elettrica di alimentazione.

ISTRUZIONI CESTELLO HEADLINE E MODULO INTERCONNESSIONE

Il cestello è adatto al montaggio su armadi rack 19". Estrarre il cestello dall'imballo e installarlo utilizzando le viti in dotazione all'armadio. All'interno dell'imballo sono contenuti:

• cestello con modulo di interconnessione
• cavo di alimentazione 220V
• etichette adhesive per identifi cazione moduli
• maniglie per estrazione moduli

Il modulo di interconnessione permette la distribuzione della tensione di alimentazione a tutti i moduli e inoltre permette la programmazione di tutti i moduli installati nella riga.

La tensione di alimentazione e il bus dati vengono distribuiti tramite un pannello installato nel fondo del cestello. Ogni modulo della gamma headline ha il proprio alimentatore, non serve quindi prevedere ridondanza di alimentatori per garantire il funzionamento della centrale.

ARCHITETTURA DI UN SISTEMA HEADLINE

Una centrale HEADLINE si compone di una o più righe di moduli. Ogni riga deve avere il proprio modulo di interconnessione. Ogni riga può contenere fi no a 11 moduli più il modulo di interconnessione. Si possono installare fi no a 15 righe in un'unica centrale.

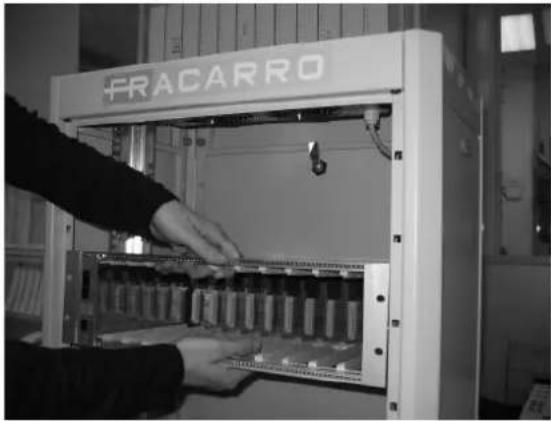

INSTALLAZIONE DI UN CESTELLO

Fig. 1

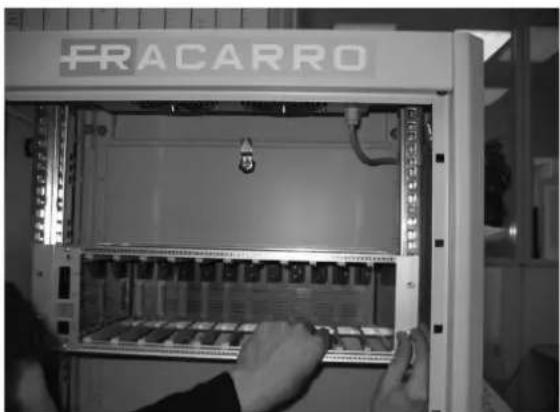

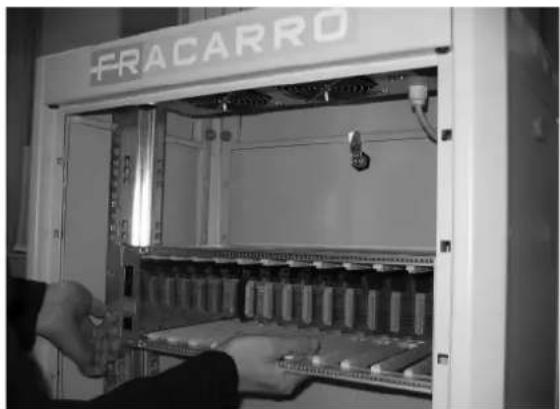

Estrarre il cestello dall'imballo e posizionarlo nel rack 19". Si raccomanda di manipolare il cestello come in fi gura 1, evitando di fare forza sulle guide scheda.

Fig. 2

Inserire e avvitare le quattro viti nelle apposite fessure (vedi Fig.2, 3, 4).

Fig. 3

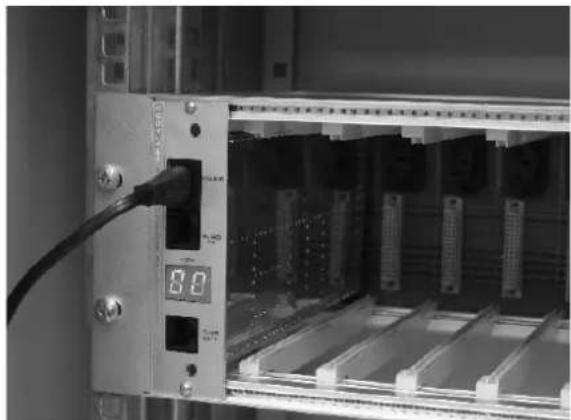

Collegare il cavo di alimentazione incluso nell'imballo del cestello al modulo di interconnessione (vedi Fig.5, 6).

Fig. 6

Dopo alcuni istanti il display si illumina e viene visualizzato "00". Questo signifi ca che nessun indirizzo è associato al modulo di interconnessione. Collegare il TPE al modulo di interconnessione da programmare (su RJ45IN) (vedi Fig.7).

Il TPE riconosce il nuovo modulo e richiede il suo indirizzo. Con i tasti freccia su e freccia giù del TPE è possibile modifi care il numero da assegnare, premere il tasto V per confermare. Si consiglia di impostare la prima riga della centrale come riga 1, la seconda come riga 2 e così via fino alla 15.

NB: Non è possibile impostare due o più righe con lo stesso numero.

Il numero di riga serve per indirizzare univocamente un modulo. L'indirizzo sarà composto da due numeri, il primo indicherà il numero di riga, il secondo il numero di posizione del modulo all'interno della riga (vedi schema pag. 6). Ripetere questa operazione per tutti i cestelli da installare.

INSTALLAZIONE DEI MODULI NELLE RIGHE

Fig. 8

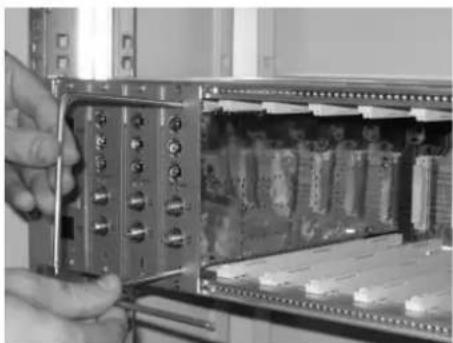

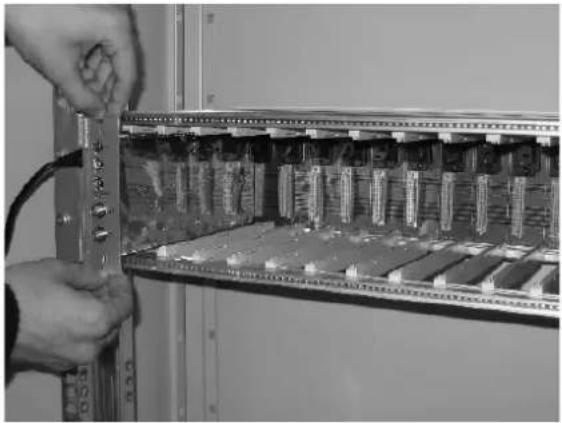

Inserire i moduli nelle guide schede e spingerli delicatamente in modo da agganciarli al back-panel. L'effettiva connessione è evidenziata dall'accensione del led verde che segnala la presenza di alimentazione (vedi Fig.8).

Fig. 9

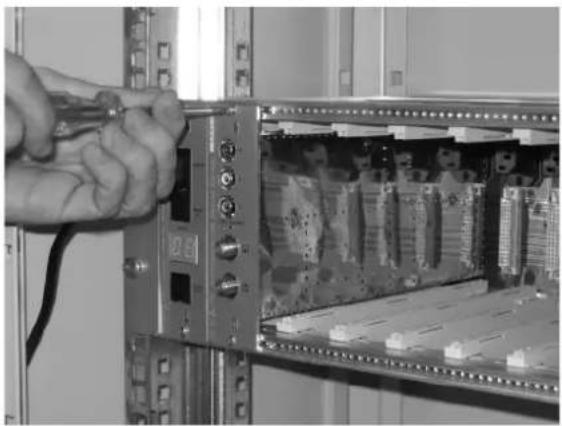

Dopo aver installato il modulo provvedere ad avvitare le viti che si trovano nel relativo sacchetto accessori (vedi Fig.9).

Ripetere queste operazioni per tutti i moduli da installare.

ESTRAZIONE DEI MODULI

Per estrarre i moduli si utilizzano i due estrattori inclusi nell'imballo del cestello.

Togliere le viti dal pannello frontale del modulo da togliere e inserire gli estrattori nelle fessure rettangolari (vedi Fig.10).

Fig. 10

ITALIANO

FRACARRO

Ruotare le maniglie di 90° in modo da formare una maniglia (vedi Fig.11).

Fig. 11

Tirare la maniglia con una mano per estrarre il modulo. Fare attenzione alla forza che si imprime, dopo un primo sforzo necessario per staccare il modulo dai connettori del pannello di fondo, il modulo si sfi la molto facilmente (vedi Fig.12).

Fig. 12

Quando si estrae il modulo fare attenzione a non toccare i coperchi di chiusura che potrebbero causare piccole escoriazioni sulla pelle (vedi Fig. 13).

Fig. 13

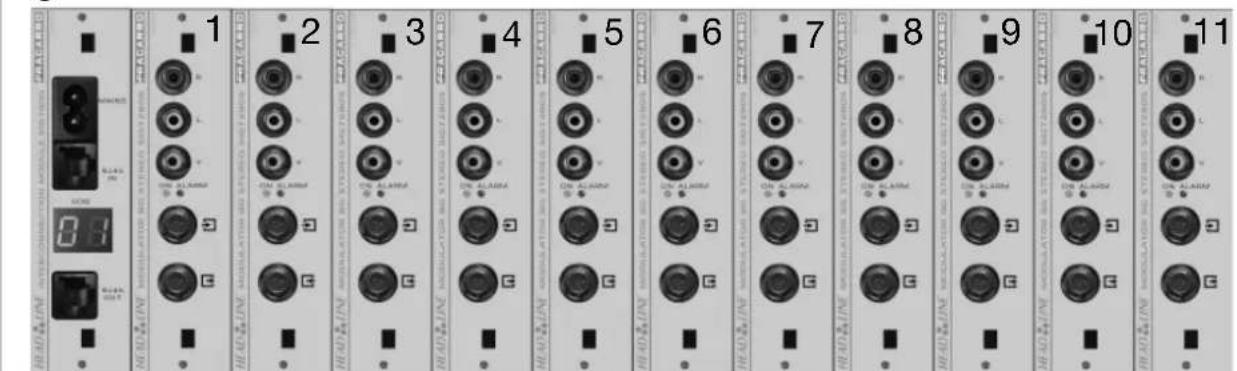

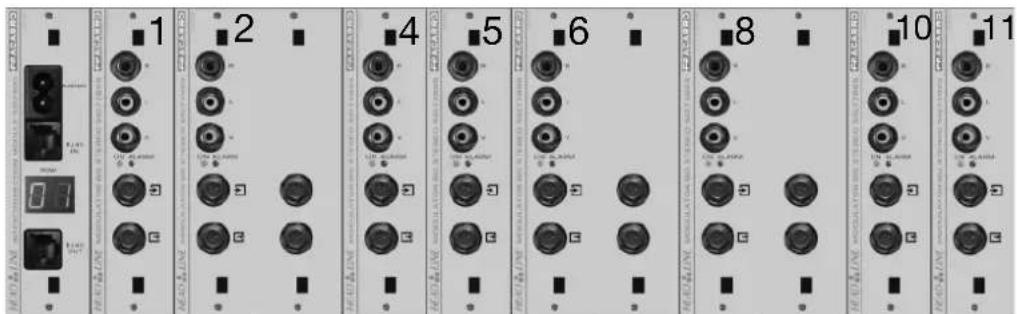

IDENTIFICAZIONE DEI MODULI

Dopo aver ultimato l'installazione procedere con l'identifi cazione del modulo mediante l'apposizione dell'etichetta (nell'imballo del cestello si trova una lista di numeri in duplice copia, una sequenza che va da 1 a 11 per il numero di moduli, una sequenza che va da 2 a 69 per il canale di uscita dei modulatori). L'etichetta "numero moduli" identifi ca la posizione del modulo all'interno della riga. Attaccare l'etichetta con il numero "1" al primo modulo dopo il modulo di interconnessione, l'etichetta con il numero "2" al secondo modulo e così via fi no all'eventuale undicesimo modulo. Attaccare l'etichetta nell'angolo in alto a destra del frontalino. L'indirizzo di un modulo è ora facilmente identifi cabile guardando il display della riga e aggiungendo il numero dell'etichetta (vedi Fig.14).

Fig. 14

Nel caso di moduli con frontalino doppio occorre rispettare le posizioni del back-panel saltando una posizione occupato dal modulo doppio. (vedi Fig.15)

Fig. 15

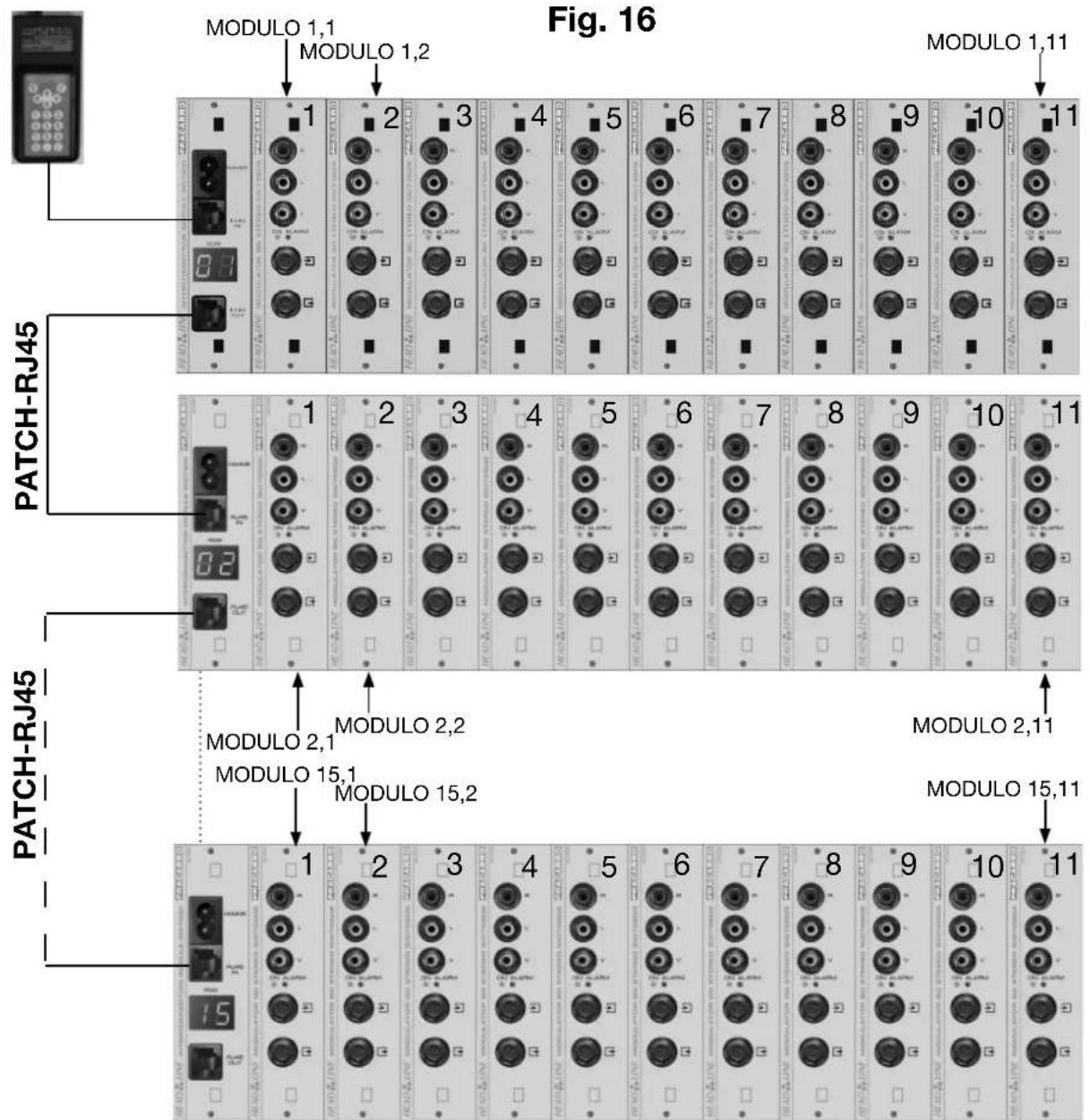

Dopo aver programmato i moduli di interconnessione con i numeri riga è possibile collegare tra loro tutti i moduli di interconnessione di una centrale. Utilizzare i cavi seriali RJ45 (art. PATCH-RJ45, cod 289548 - da acquistare separatamente) per unire tra loro i vari moduli di interconnessione utilizzando le porte RJ45IN e RJ45OUT (vedi Fig.16).

SPECIFICHE TECNICHE

Tensione di alimentazione Consumo	220-240V~, 50-60Hz
	2W	(modulo max	singolo)
	100W

Temperatura di funzionamento -5 ÷ 45°C

Connessioni back panel 230V\~, RS485

PROGRAMMAZIONE DEI MODULI

A questo punto è possibile programmare tutti i moduli della centrale da un unico punto. Inserire il TPE nel primo modulo di interconnessione nella presa RJ45 IN (in presenza di più righe la presa RJ45 OUT dovrebbe essere occupata dal cavo PATCH-RJ45).

Attendere alcuni istanti duranti i quali il TPE effettua una ricerca di tutti i dispositivi collegati e crea la mappa della centrale. Nel display vengono visualizzate le informazioni sui dispositivi trovati.

A ricerca conclusa appare il logo Fracarro. Premendo un tasto qualsiasi (ad eccezione del tasto X) si entra nel menù di programmazione.

Ogni modulo è identifi cato univocamente da due numeri, un numero di riga e un numero di posizione all'interno della riga. Il numero di riga è dato dal modulo di interconnessione (visualizzato nel display) e il numero di posizione è identifi cato dall'etichetta (vedi paragrafo IDENTIFICAZIONE DEI MODULI).

Di seguito i menù di programmazione della centrale Headline. Fare riferimento all' istruzioni dei vari moduli per informazioni sul loro funzionamento.

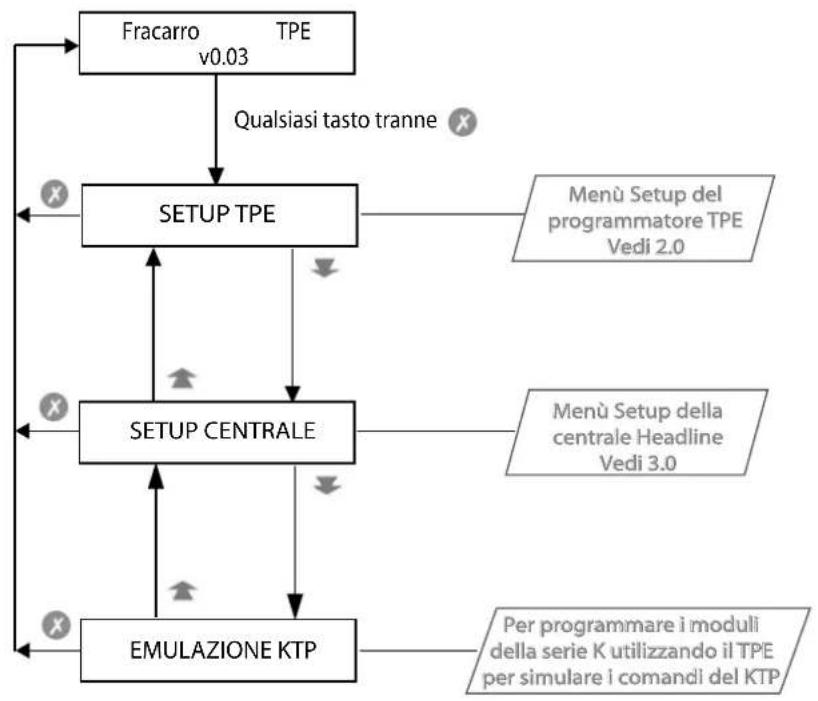

1.0 MENU GENERALE


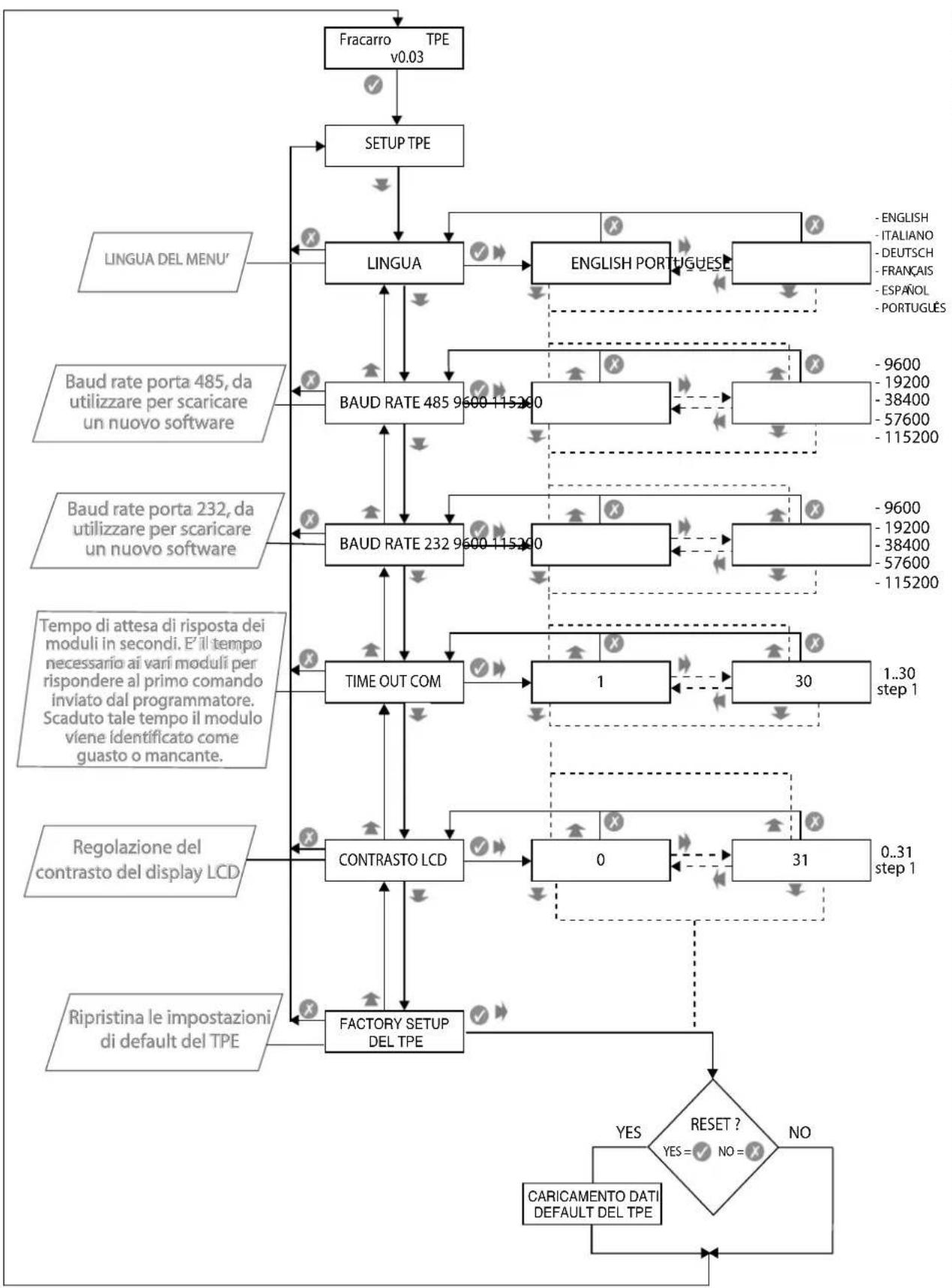

2.0 SETUP TPE


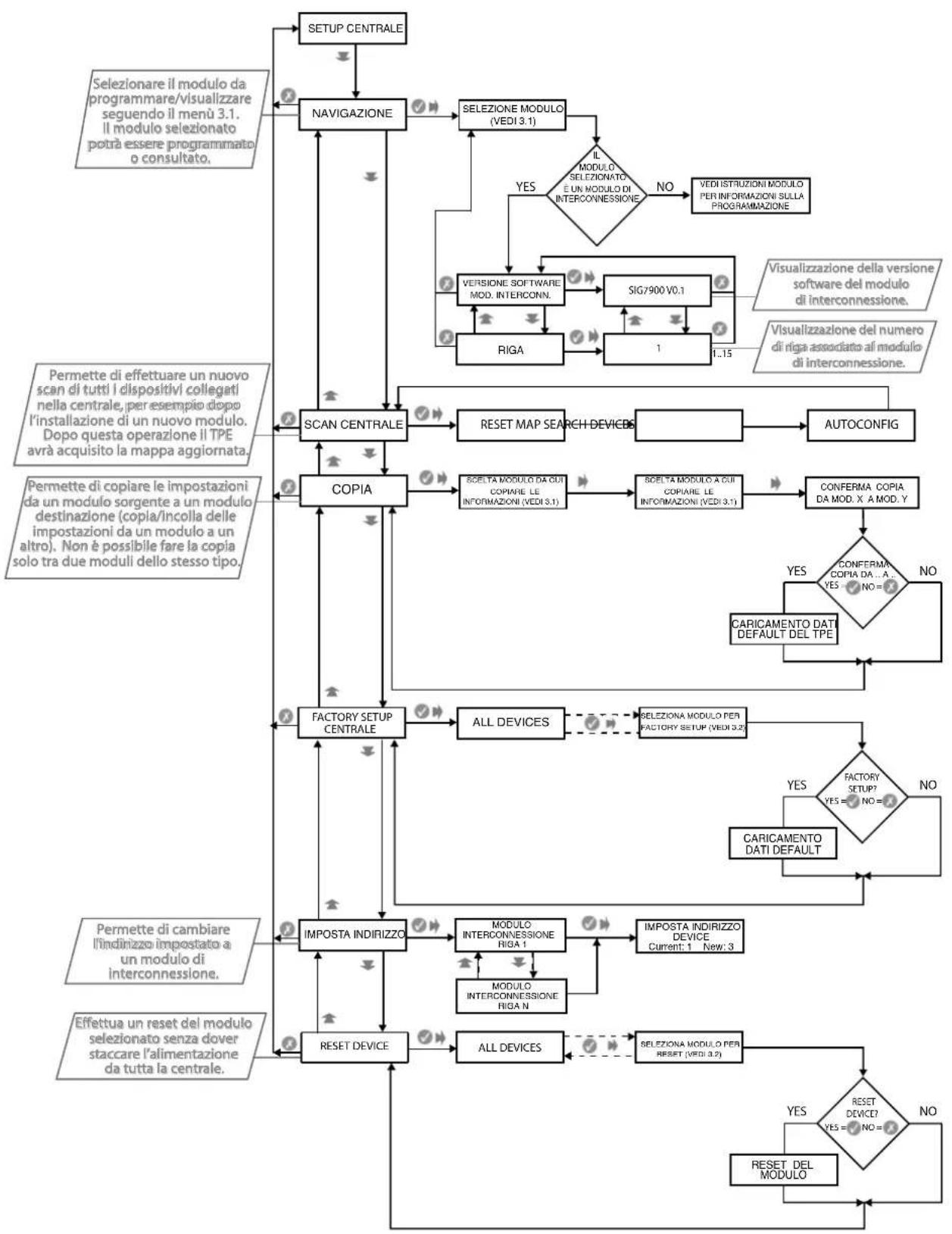

3.0 SETUP CENTRALE


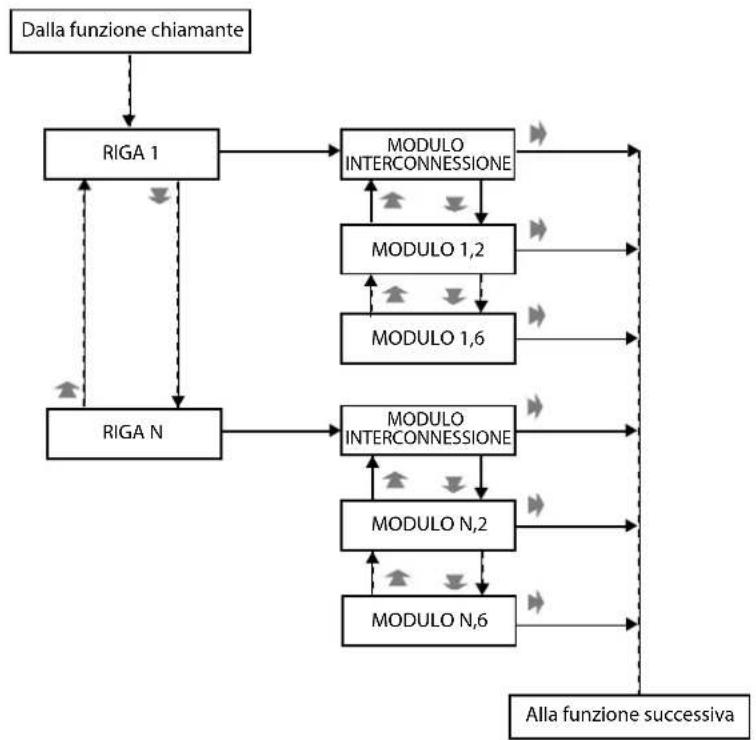

3.1 SELEZIONE MODULO PER NAVIGAZIONE


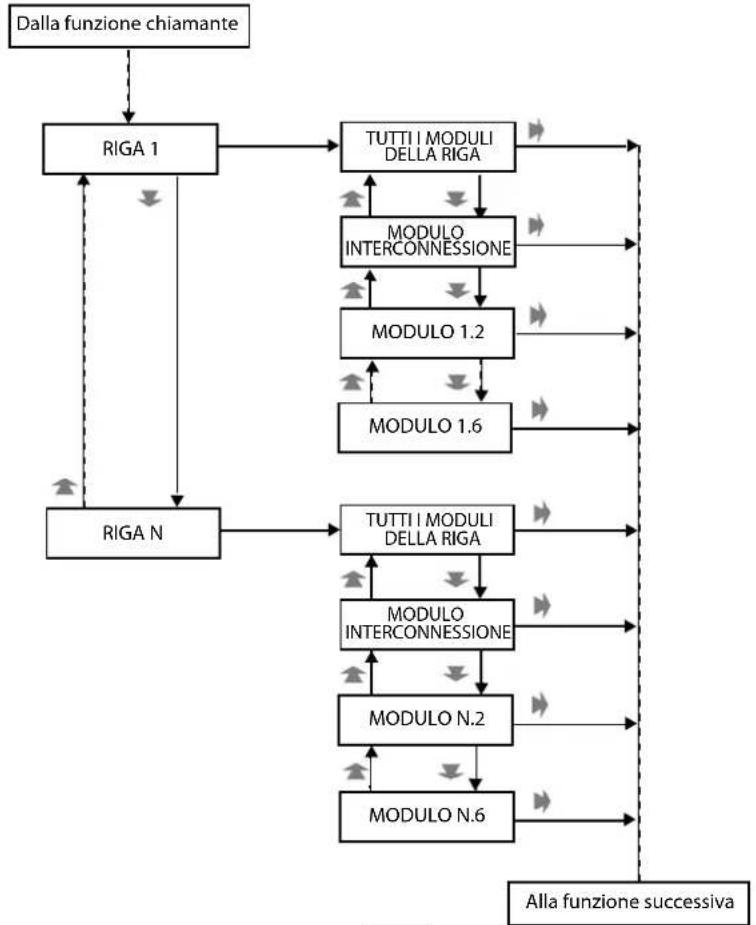

3.2 SELEZIONE MODULO PER NAVIGAZIONE (FUNZIONE FACTORY SETUP)

SAFETY INSTRUCTIONS
