MANUAL DE UTILIZADOR SIG7120 FRACARRO

INSTRUÇÕES DE FUNCIONAMENTO

BETRIEBSANLEITUNG

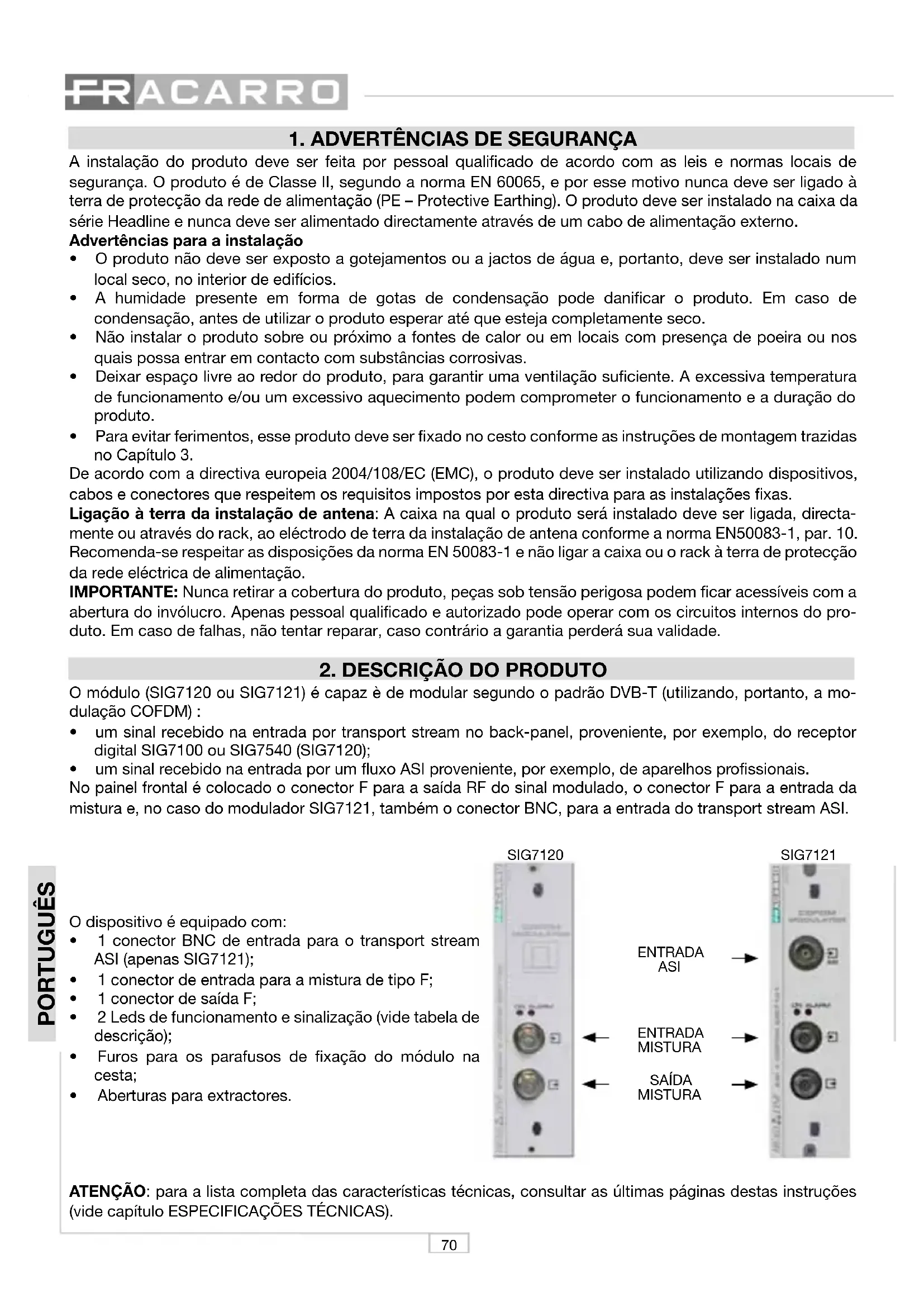

1. AVVERTENZE PER LA SICUREZZA

A instalação do produto deve ser feita por pessoal qualificado de acordo com as leis e normas locais de segurança. O produto é de Classe II, segundo a norma EN 60065, e por esse motivo nunca deve ser ligado à terra de protecção da rede de alimentação (PE – Protective Earthing). O produto deve ser instalado na caixa da série Headline e nunca deve ser alimentado directamente através de um cabo de alimentação externo.

Advertências para a instalação

• O produto não deve ser exposto a gotejamentos ou a jactos de água e, portanto, deve ser instalado num local seco, no interior de edifícios.
• A humidade presente em forma de gotas de condensação pode danificar o produto. Em caso de condensação, antes de utilizar o produto esperar até que esteja completamente seco.
• Não instalar o produto sobre ou próximo a fontes de calor ou em locais com presença de poeira ou nos quais possa entrar em contacto com substâncias corrosivas.
• Deixar espaço livre ao redor do produto, para garantir uma ventilação suficiente. A excessiva temperatura de funcionamento e/ou um excessivo aquecimento podem comprometer o funcionamento e a duração do produto.
• Para evitar ferimentos, esse produto deve ser fixado no cesto conforme as instruções de montagem trazidas no Capítulo 3.

De acordo com a directiva europeia 2004/108/EC (EMC), o produto deve ser instalado utilizando dispositivos, cabos e conectores que respeitem os requisitos impostos por esta directiva para as instalações fixas.

Ligação à terra da instalação de antena: A caixa na qual o produto será instalado deve ser ligada, directamente ou através do rack, ao eléctrodo de terra da instalação de antena conforme a norma EN50083-1, par. 10. Recomenda-se respeitar as disposições da norma EN 50083-1 e não ligar a caixa ou o rack à terra de protecção da rede eléctrica de alimentação.

IMPORTANTE: Nunca retirar a cobertura do produto, peças sob tensão perigosa podem ficar acessíveis com a abertura do invólucro. Apenas pessoal qualificado e autorizado pode operar com os circuitos internos do produto. Em caso de falhas, não tentar reparar, caso contrário a garantia perderá sua validade.

2. DESCRIÇÃO DO PRODUTO

O módulo (SIG7120 ou SIG7121) é capaz è de modular segundo o padrão DVB-T (utilizando, portanto, a modulação COFDM):

• um sinal recebido na entrada por transport stream no back-panel, proveniente, por exemplo, do receptor digital SIG7100 ou SIG7540 (SIG7120);
• um sinal recebido na entrada por um fluxo ASI proveniente, por exemplo, de aparelhos profissionais.

No painel frontal é colocado o conector F para a saída RF do sinal modulado, o conector F para a entrada da mistura e, no caso do modulador SIG7121, também o conector BNC, para a entrada do transport stream ASI.

O dispositivo é equipado com:

• 1 conector BNC de entrada para o transport stream ASI (apenas SIG7121);
  • 1 conector de entrada para a mistura de tipo F;
  • 1 conector de saída F;
• 2 Leds de funcionamento e sinalização (vide tabela de descrição);
• Furos para os parafusos de fixação do módulo na cesta;
• Aberturas para extractores.

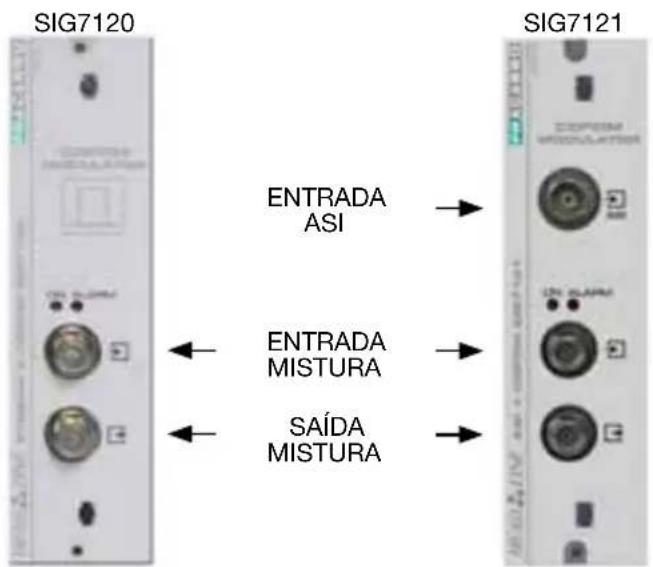

SIG7120 ENTRADA ASI ENTRADA MISTURA SAÍDA MISTURA SIG7121

ATENÇÃO: para a lista completa das características técnicas, consultar as últimas páginas destas instruções (vide capítulo ESPECIFICAÇÕES TÉCNICAS).

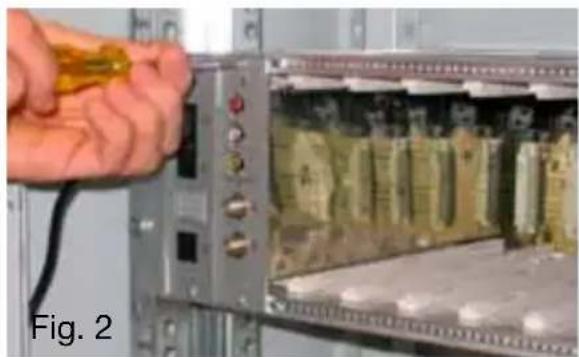

3. INSTALAÇÃO DO PRODUTO

O módulo (SIG7120 ou SIG7121) é instalado no sub-rack da série New Headline (SIG7901 ou SIG7902), como ilustrado na foto seguinte. Extrair o módulo da embalagem e instá-lo na posição desejada. No interior da embalagem estão colocados os seguintes materiais:

Depois de instalar o módulo, parafusar os parafusos colocados na embalagem de acessórios. A instalação é de tipo “plug & play”, o módulo já estará operativo e a funcionar.

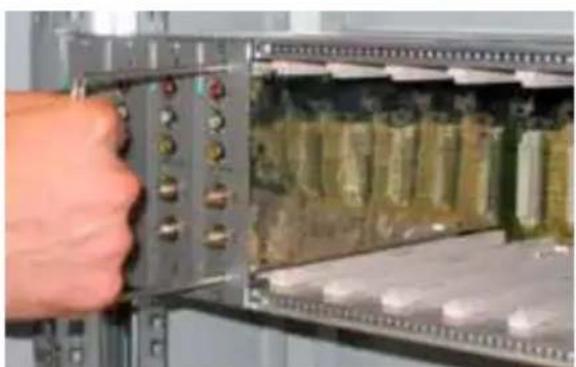

Inserir os módulos nas guias das placas e pressioná-los delicadamente, de forma que encaixem no back-panel.

Para a remoção do módulo, utilizar as pegas fornecidas com a cesta Headline. Remova os parafusos do painel frontal do módulo a substituir e insira os extractores nas fendas rectangulares; rode os extractores em 90° de modo a formar um puxador (ver as imagens seguintes). Puxe o puxador com uma mão para retirar o módulo. Preste atenção à força que se emprega: após um primeiro esforço, necessário para soltar o módulo dos conectores do painel do fundo, o módulo sai muito facilmente. Quando retirar o módulo, preste atenção para não tocar nas tampas de fecho que podem causar pequenas escoriações na pele.

Para a correcta instalação e configuração do módulo (SIG7120 ou SIG7121), é necessário realizar as seguintes operações:

1. Instalar o módulo no sub-rack 19" (SIG7901 ou SIG7902) como ilustrado em antecedência;
2. Utilizar a ponte rígida fornecida para conectar o sinal com os outros módulos New HeadLine compatíveis (se presentes);
3. Alimentar o sub-rack 19";
4. Aguardar a inicialização do módulo (o LED verde pisca rapidamente e o LED vermelho permanece aceso fixo);
5. Conectar o TPE com o módulo de interconexão do sub-rack 19" e realizar as operações de programação indicadas no capítulo 5. INSTRUÇÕES DE PROGRAMAÇÃO.

IMPORTANTE: o módulo necessita cerca de 30 segundos para a fase inicial de activação e configuração do sistema; de qualquer forma, é preciso aguardar até que esta fase termine antes de iniciar a programação mediante o TPE. Caso contrário, o módulo pode não ser visto pelo programador, exigindo uma nova varredura da central antes de poder realizar a sua programação.

Tabela de resumo dos estados dos leds:

LED verde LED	vermelho Significado
OFF OFF Modulador desligado
Intermitência rápida	ON Modulador em fase de activação e configuração do sistema
Intermitência lenta	ON Boot do modulador
ON OFF		Modulador alimentado correctamente e Transport Stream detectado na entrada
ON Intermitência lenta		Modulador alimentado correctamente mas nenhum Transport Stream foi detectado na entrada
ON Intermitência rápida		Modulador em estado de alarme por superaquecimento ou em overflow
Intermitência lenta	OFFIntermitência lenta	Presença de novos parâmetros no modulador ainda não salvos
ON ON		Modulador alimentado correctamente mas presença de anomalia interna

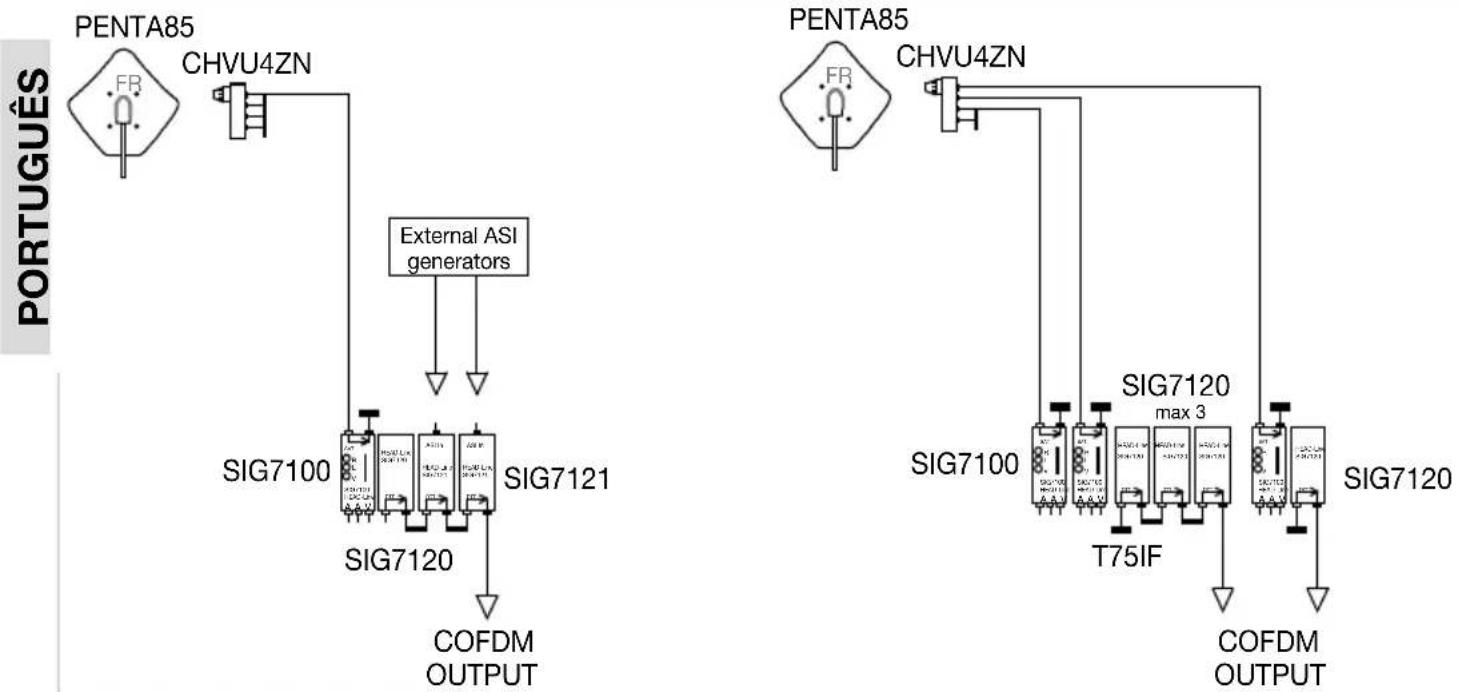

4.1 EXEMPLO TÍPICO DE INSTALAÇÃO

PORTUGUÊS PENTA85 CHVU4ZN External ASI generators SIG7100 SIG7120 SIG7121 COFDM OUTPUT PENTA85 CHVU4ZN SIG7100 SIG7120 max 3 T75IF SIG7120 COFDM OUTPUT

5. INSTRUÇÕES PARA A PROGRAMAÇÃO

A programação do módulo (SIG7120 ou SIG7121) é feita utilizando o programador universal TPE, com o qual é possível configurar todos os principais parâmetros de funcionamento.

Para realizar a programação com TPE é suficiente conectar o programador com o módulo de interconexão (SIG7900) da central New HeadLine. Depois de esperar aguardar o varrimento automático, será possível ter acesso aos módulos disponíveis presentes na central, assim como ao módulo a programar. Consultar o parágrafo MENU SETUP CENTRAL E EMULAÇÃO KTP.

IMPORTANTE: Depois de conectar o módulo com o painel, é necessário esperar que termine a fase de activação e configuração do sistema, que dura cerca de 30 segundos, para obter o reconhecimento correcto do módulo. Se durante a programação aparecer frequentemente no ecrã do TPE a indicação “Aguardar..” (por exemplo ao percorrer a lista de canais), pode ser útil aumentar para 30 o TIMEOUT do programador TPE (pré-configurado em 12 segundos). Para executar este procedimento, entrar no menu “SETUP TPE” – “TIMEOUT COM” (consultar o menu SETUP TPE).

IMPORTANTE: Com o uso da interface SIG7905 (módulo Controller Host), é possível verificar o estado do módulo assim como realizar a sua programação remota. Para maiores informações, consultar as instruções do módulo SIG7905.

IMPORTANTE: Para salvar os parâmetros configurados, pressionar a tecla do TPE. Se a tecla não for pressionada dentro de 5 minutos após a última modificação, os dados configurados serão perdidos e serão restabelecidos os valores anteriores.

Uma análise detalhada das funções e do menu do TPE é feita nos parágrafos seguintes.

Para todas as actividades de programação e para a interpretação dos menus de programação indicados nos flow-charts dos parágrafos sucessivos, utilizar como referência a legenda apresentada nas tabelas seguintes.

Teclas do TPE	Função da tecla
	Usada para confirmar um valor inserido ou para entrar num menu
	Usada para cancelar um valor inserido ou para sair de um menu
	Usados para navegar entre os vários itens do menu
	Usados para inserir valores
	Usado para salvar as modificações realizadas

Indicações gráficas nos diagramas de menu	Explicação
	Seleccionar o menu com as teclas ou esair com a tecla
	Percorrer o menu para a direita ou para a esquerda
	Percorrer o menu para cima ou para baixo
	Percorrer os valores para a direita ou para a esquerda

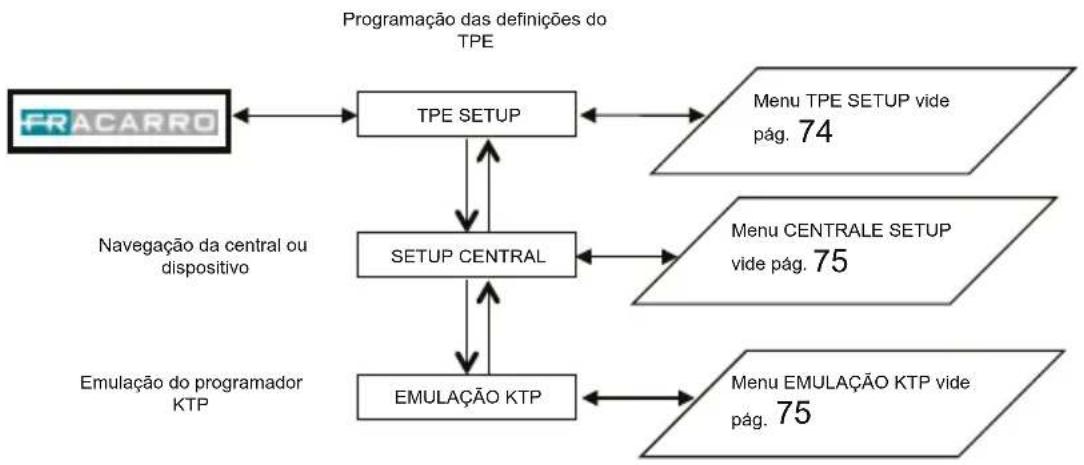

5.1.1 MENU GERAL TPE

Para cada programação, confirmar a escolha com a tecla √; ao terminar a programação do/os módulo/os, salvar as definições mediante a tecla S.

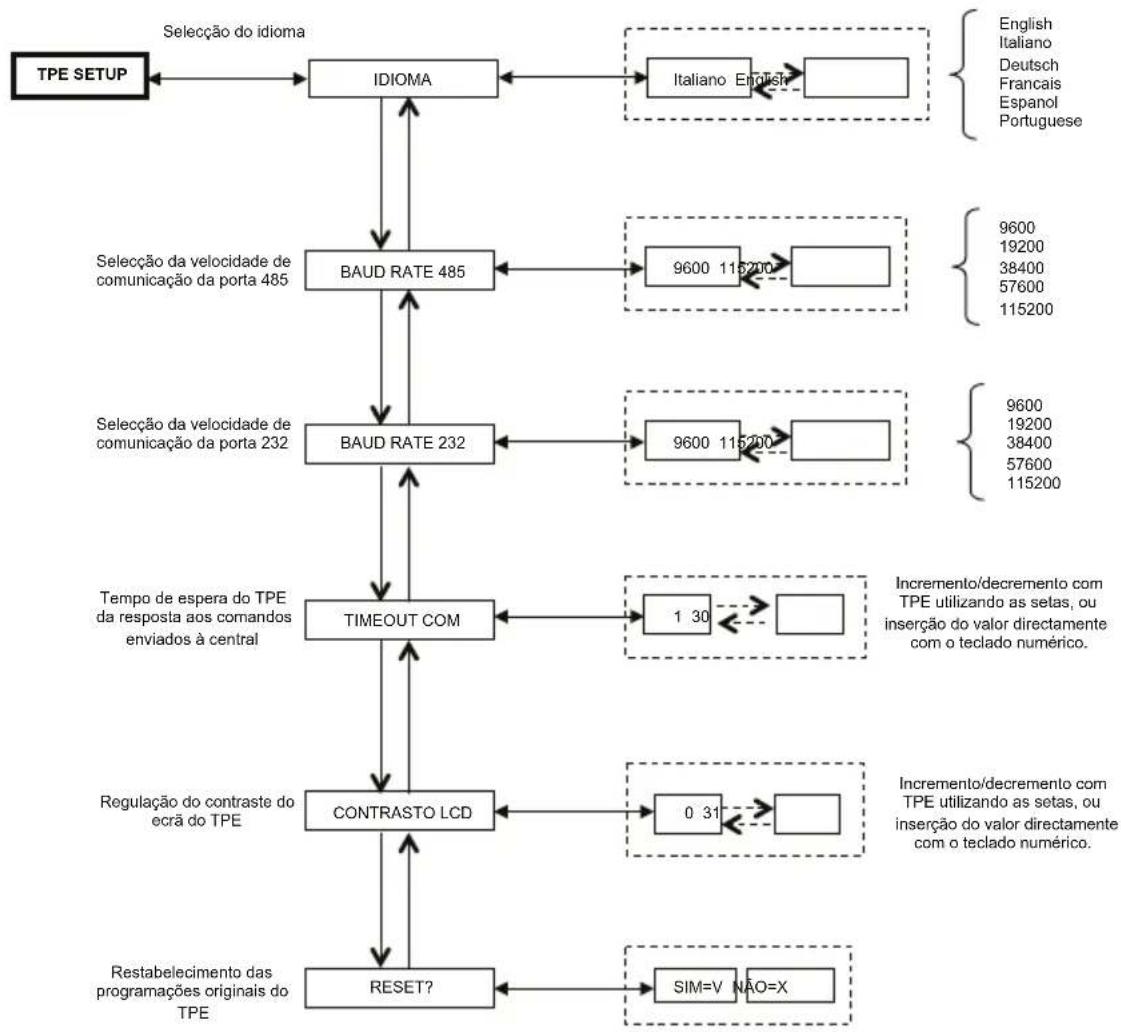

5.1.2 MENU TPE SETUP

    I["English Italiano Deutsch Francais Espanol Portuguese"] --> J["Italiano English"]
    K["9600 19200 38400 57600 115200"] --> L["9600 115200"]
    M["9600 19200 38400 57600 115200"] --> N["9600 115200"]

    O["Tempo de espera do TPE da resposta aos comandos enviados à central"] --> P["1 30"]
    Q["Regulação do contraste do ecrã do TPE"] --> R["0 31"]
    S["Incremento/decremento com TPE utilizando as setas, ou inserção do valor directamente com o teclado numérico."] --> T["Incremento/decremento com TPE utilizando as setas, ou inserção do valor directamente com o teclado numérico."]
    U["SIM=V NAO=X"] --> V["SIM=V NAO=X"]

Para cada programação, confirmar a escolha com a tecla √; ao terminar a programação do/os módulo/os, salvar as definições mediante a tecla S.

(Confirmando com a tecla S a mudança da língua, a central executa um novo mapeamento dos módulos)

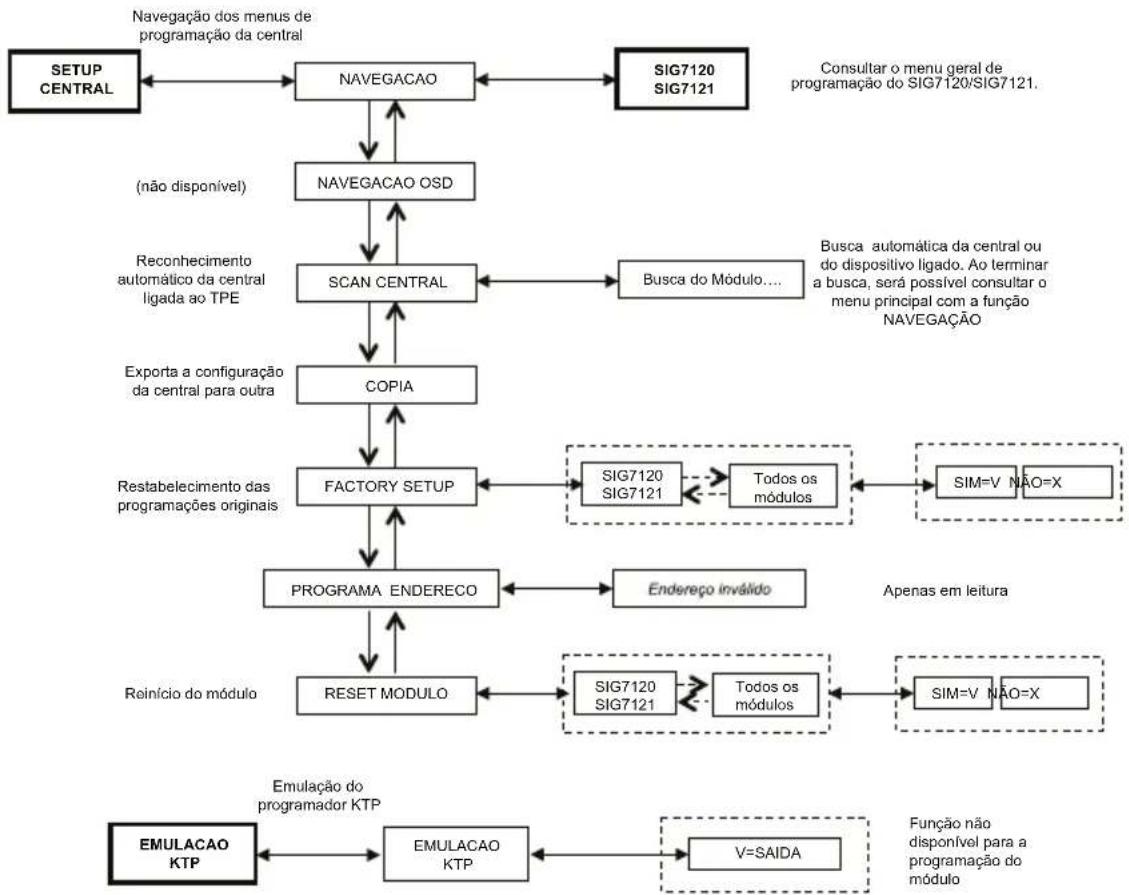

5.1.3 MENU SETUP CENTRAL E EMULAÇÃO KTP

    subgraph Inputs
        J["Consultar o menu geral de programação do SIG7120/SIG7121."] --> B
        K["Reconhecimento automático da central ligada ao TPE"] --> D
        L["Busca do Módulo..."] --> D
        M["Busca automática da central ou do dispositivo ligado. Ao terminar a busca, será possível consultar o menu principal com a função NAVEGAÇÃO"] --> D
        N["Restabelecimento das programações originais"] --> F
        O["Apenas em leitura"] --> F
        P["Endereço inválido"] --> F
        Q["Emulação do programador KTP"] --> H
        R["Função não disponível para a programação do módulo"] --> H
    end

    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333
    style E fill:#cff,stroke:#333
    style F fill:#ffc,stroke:#333
    style G fill:#cfc,stroke:#333
    style H fill:#cfc,stroke:#333
    style I fill:#cfc,stroke:#333
    style J fill:#fff,stroke:#333
    style K fill:#fff,stroke:#333
    style L fill:#fff,stroke:#333
    style M fill:#fff,stroke:#333
    style N fill:#fff,stroke:#333
    style O fill:#fff,stroke:#333
    style P fill:#fff,stroke:#333
    style Q fill:#fff,stroke:#333
    style R fill:#fff,stroke:#333

Para cada programação, confirmar a escolha com a tecla √; ao terminar a programação do/os módulo/os, salvar as definições mediante a tecla S.

NOTA: A modificação do endereço é possível somente para o módulo de interligação SIG7900; depois de ter variado o endereço, é necessário efectuar uma varredura dos módulos da central após a qual se actualizam também os endereços dos outros módulos. Em alternativa, é suficiente desligar e ligar de novo o TPE à central de maneira que execute a varredura automática durante a activação.

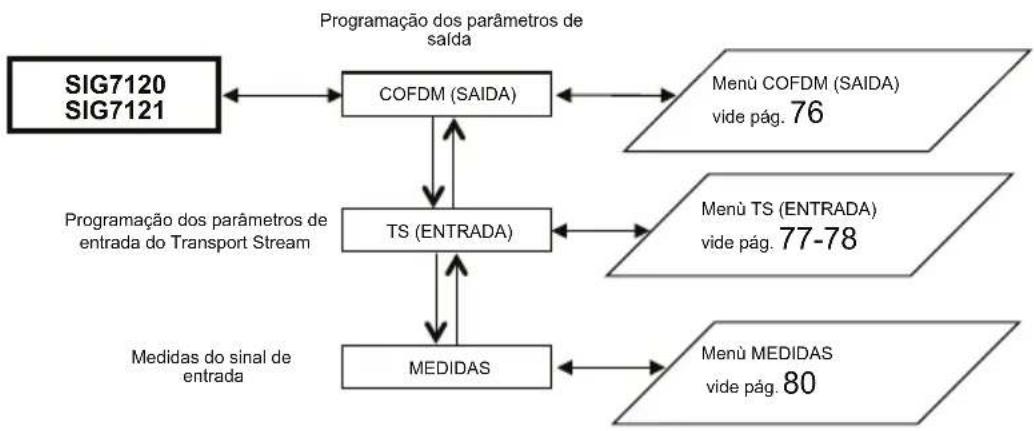

5.1.4 MENU GERAL SIG7120 / SIG7121

Para cada programação, confirmar a escolha com a tecla √; ao terminar a programação do/os módulo/os, salvar as definições mediante a tecla S.

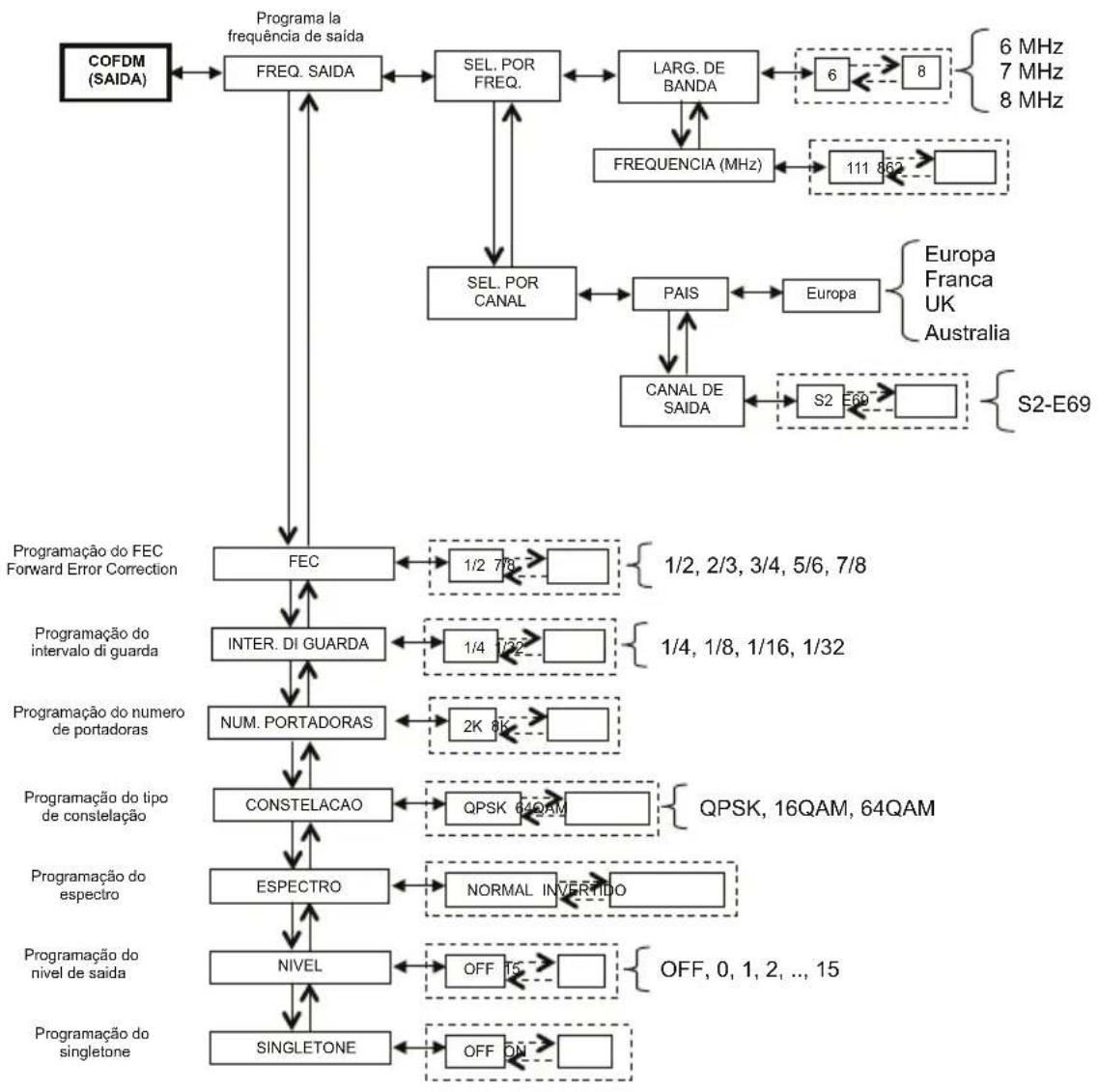

5.1.5 MENU COFDM (SAÍDA)

    subgraph Programafo do FEC Forward Error Correction
        U["1/2 7/8"] --> V["1/2, 2/3, 3/4, 5/6, 7/8"]
        W["1/4 1/2"] --> X["1/4, 1/8, 1/16, 1/32"]
        Y["2K 8K"] --> Z["Programafo do intervalo di guarda"]
        AA["QPSK 64QAM"] --> AB["QPSK, 16QAM, 64QAM"]
        AC["NORMAL INVERTIDO"] --> AD["Programafo do espectro"]
        AE["OFF 15"] --> AF["Programafo do nivel de saida"]
        AG["OFF ON"] --> AH["Programafo do singletone"]
    end

    subgraph Programafo do intervelo di guarda
        AI["1/2, 2/3, 3/4, 5/6, 7/8"] --> AJ["1/2, 2/3, 3/4, 5/6, 7/8"]
        AK["1/4, 1/8, 1/16, 1/32"] --> AL["1/4, 2/3, 3/4, 5/6, 7/8"]
        AM["1/4, 1/8, 1/16, 1/32"] --> AN["1/4, 2/3, 3/4, 5/6, 7/8"]
    end

    subgraph Programafo do numero de portadoras
        AO["2K 8K"] --> AP["Programafo do tipo de constelação"]
        AQ["2K 8K"] --> AR["Programafo do espectro"]
        AS["2K 8K"] --> AT["Programafo do nivel de saida"]
        AU["2K 8K"] --> AV["Programafo do singletone"]
    end

    subgraph Programafo do tipo de constelação
        AW["QPSK 64QAM"] --> AX["QPSK, 16QAM, 64QAM"]
    end

Para cada programação, confirmar a escolha com a tecla √; ao terminar a programação do/os módulo/os, salvar as definições mediante a tecla S.

Apresentamos detalhadamente o menu COFDM (SAÍDA):

Para um uso correcto, consultar o parágrafo 5.2 "INDICAÇÕES PARA A PROGRAMAÇÃO".

FREQ. SAÍDA – permite configurar a frequência de saída em base ao canal (configurando o país e o canal de saída) ou em base à frequência em MHz (configurando a largura de banda e a frequência em MHz).

FEC – Permite configurar o parâmetro relativo ao FEC (Forward Error Correction) entre as escolhas possíveis (1/2, 2/3, 3/4, 5/6, 7/8).

INTER. DI GUARDA - Permite configurar o intervalo de guarda entre as escolhas possíveis (1/4, 1/8, 1/16, 1/32).

CONSTELAÇÃO - Permite configurar a constelação com a qual são moduladas as portantes, entre QPSK, 16QAM e 64QAM.

ESPECTRO - Permite regular o espectro como NORMAL ou INVERTIDO em base ao instrumento de recepção, que pode funcionar apenas com uma das duas modalidades. Normalmente é usada a configuração “ESPEC-TRO NORMAL”.

NÍVEL - Permite regular o nível de saída com uma escala entre 0 e 15, à qual corresponde um STEP equivalente a 1dB. Configurando o nível como OFF, o sinal na saída é desabilitado. É possível configurar o nível de saída como OFF apenas com funcionamento normal, e não com função SINGLETONE activada.

SINGLETONE – Permite utilizar na saída um único tom para facilitar a medida do nível de saída. Com a função SINGLETONE activada, não é possível inserir outros canais.

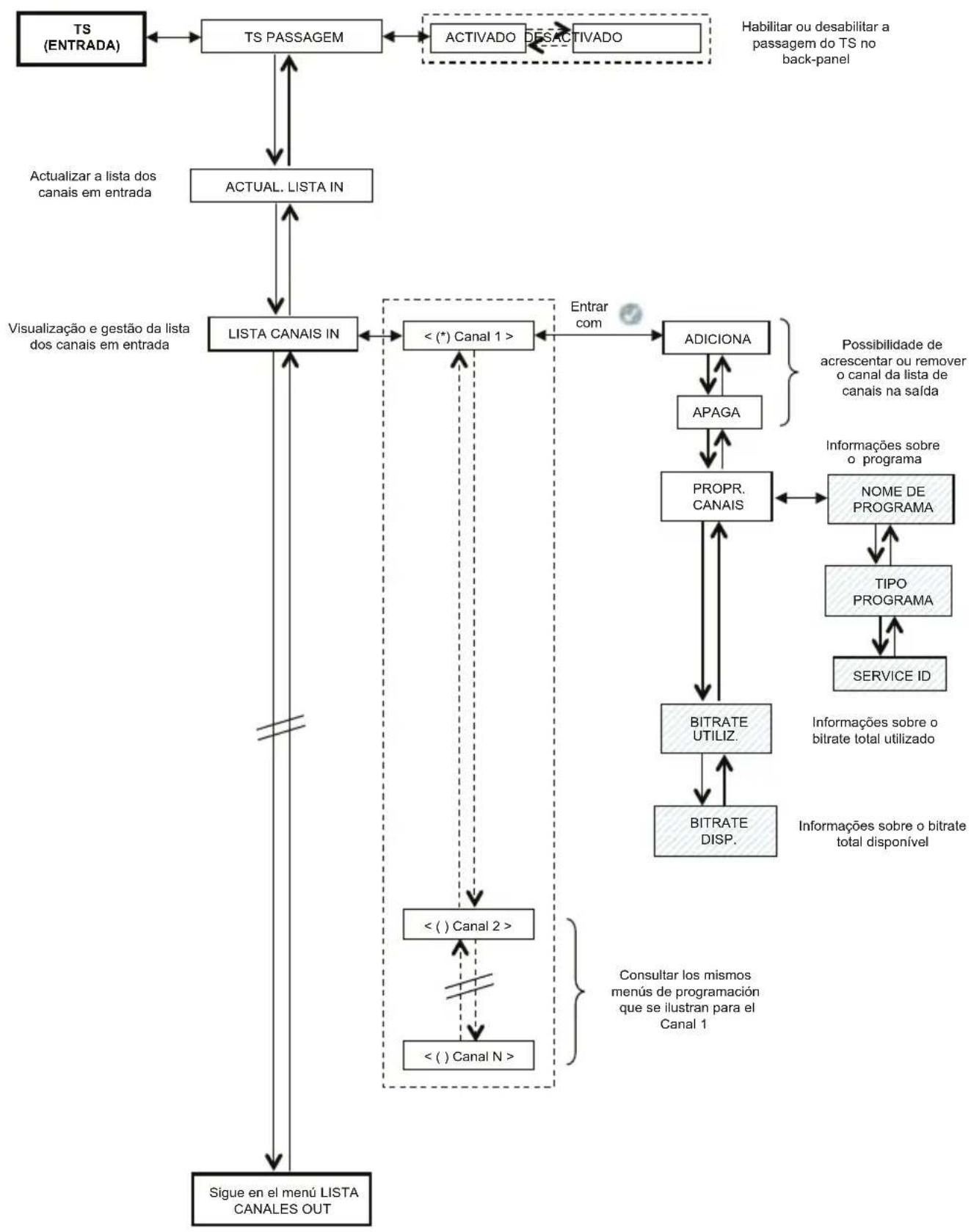

5.1.6 MENU TS (ENTRADA)

O menu TS (ENTRADA) permite programar a lista dos canais que o modulador recebe mediante transport stream e distribui. Apresentamos a seguir o menu TS (ENTRADA) detalhadamente:

Para cada programação, confirmar a escolha com a tecla √; ao terminar a programação do/os módulo/os, salvar as definições mediante a tecla S.

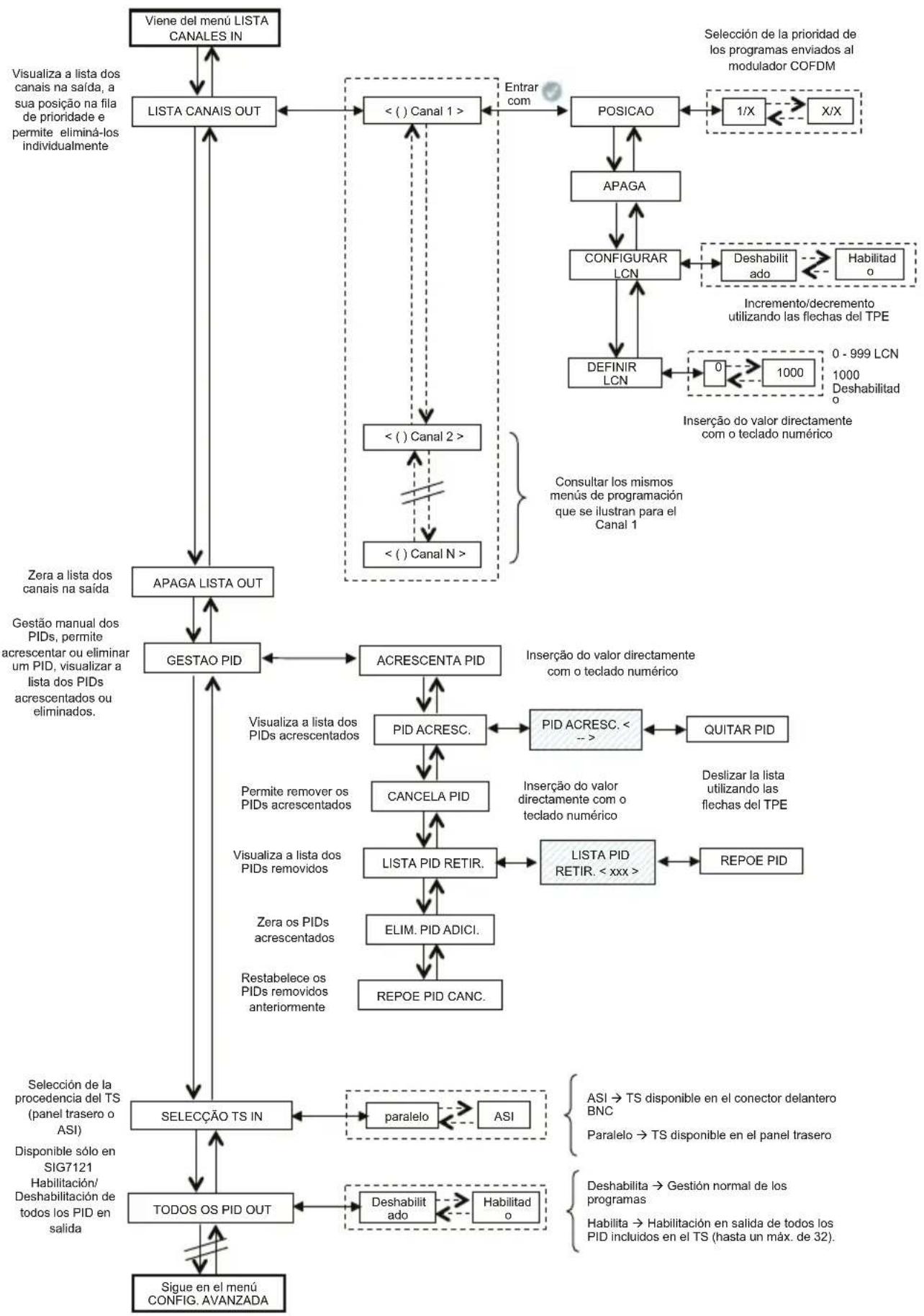


TS LOOP-THROUGH – é possível utilizar este comando para habilitar ou desabilitar a distribuição do transport stream no back-panel aos módulos adjacentes. Desabilitando o TS loop-through, no primeiro modulador não será comprometida a recepção dos conteúdos no próprio módulo, mas é interrompida a recepção nos moduladores sucessivos.

ACTUAL. LISTA IN – Permite actualizar a lista dos canais na entrada do receptor digital.

IMPORTANTE: Apesar do modulador realizar uma actualização automática da lista de canais na entrada, é aconselhável executar uma actualização manual depois de modificar as configurações de recepção do módulo receptor ou a activação do TS loop-through no modulador anterior.

LISTA CANAIS IN – É visualizada a lista dos canais presentes na entrada no transport-stream. Para cada canal da lista, são disponíveis os seguintes submenus:

ADICIONA: Permite acrescentar o canal seleccionado à lista de canais a distribuir na saída;

- APAGA: Permite remover o canal seleccionado da lista de canais a distribuir na saída; - PROPR.CANAIS: fornece indicações sobre as propriedades dos canais da lista de entrada. Os submenus disponíveis são:

• NOME DE PROGRAMA: Fornece o nome do programa
- TIPO PROGRAMA: Fornece informações sobre o tipo de programa
- SERVICE ID: Fornece indicações sobre a identificação do serviço.

• BITRATE UTILIZ.: Fornece uma indicação sobre o bitrate utilizado. Este parâmetro refere-se à medida total em todos os canais acrescentados à lista de canais na saída.
• BITRATE DISP.: Fornece uma indicação sobre o bitrate disponível. Este parâmetro refere-se à medida total de bitrate disponível na saída após a introdução de um ou mais canais.

LISTA CANAIS OUT – É visualizada a lista dos canais na saída seleccionados na lista de canais disponíveis na entrada. Para cada canal da lista, são disponíveis os seguintes submenus:

• POSIÇÃO: Indica a posição ocupada pelo canal seleccionado na fila de prioridade dos canais na saída (vide par. 5.2),
• APAGA: Permite eliminar individualmente um canal seleccionado da lista de canais na saída; em particular, se houverem canais de configurações anteriores, como alternativa ao cancelamento de toda a lista de canais.
• CONFIGURAR LCN: permite habilitar individualmente as funções LCN de cada programa disponível na saída.
• PROGRAMAR LCN: permite inserir o valor LCN de cada programa (NOTA - Os valores que podem ser seleccionados estão entre 0 e 999. Ao valor 1000 corresponde LCN Desabilitado).

APAGA LISTA OUT – Permite zerar inteiramente a lista de canais na saída.

GESTÃO PID – Permite a gestão dos serviços disponíveis, útil em condições de distribuição especiais. É possível executar as seguintes programações:

- ACRESCENTA PID: para acrescentar o PID de um programa (é possível acrescentar no máximo 10 PIDs)

- PIDs ACRESC.: para visualizar a lista dos PIDs acrescentados durante a programação - CANCEL A PID: para remover apenas o PID seleccionado

- CANCEL A PID: para remover/desabilitar um PID configurando-o com o teclado numérico do TPE

- LISTA PID RETIR: para visualizar a lista dos PIDs removidos/desabilitados

- ELIM. PID ADICI.: para zerar com uma única operação todos os PIDs acrescentados anteriormente.

- REPOE PID CANC.: para restabelecer com uma única operação todos os PIDs removidos/desabilitados anteriormente.

SELECÇÃO TS – Permite seleccionar a fonte de entrada do transport stream (paralelo -> painel traseiro; ASI -> BNC no frontal).

TODOS OS PID OUT – Função que permite habilitar ou desabilitar a transmissão na saída de todos os programas (PID) contidos no TS na entrada (até um máximo de 32.

GESTÃO AVANÇADA

Foi prevista uma gestão avançada dos parâmetros de configuração ligados ao trasponder ou ao programa para superar eventuais anomalias ligadas à obsolescência ou à gestão incompleta de alguns parâmetros por parte dos set top boxes ligados à tomada. Em síntese:

• PROGRAMAR ONID: é possível modificar manualmente o Network ID com relação àquele originalmente programado pelo broadcaster;
• PROGRAMAR TS ID: é possível modificar manualmente o ID associado ao Transport Stream com relação àquele originalmente programado pelo broadcaster;
• DESCOD. CABEÇA: é possível modificar o estado (ON/OFF) da indicação relativa ao programa descodificado na central evitando que a mensagem OSD “imagem codificada” seja proposta sobrescrita pelo televisor ou pelo Set Top Box ligado à tomada.

NOTA: O acréscimo ou a remoção dos PIDs não comportam a regeneração das program tables.

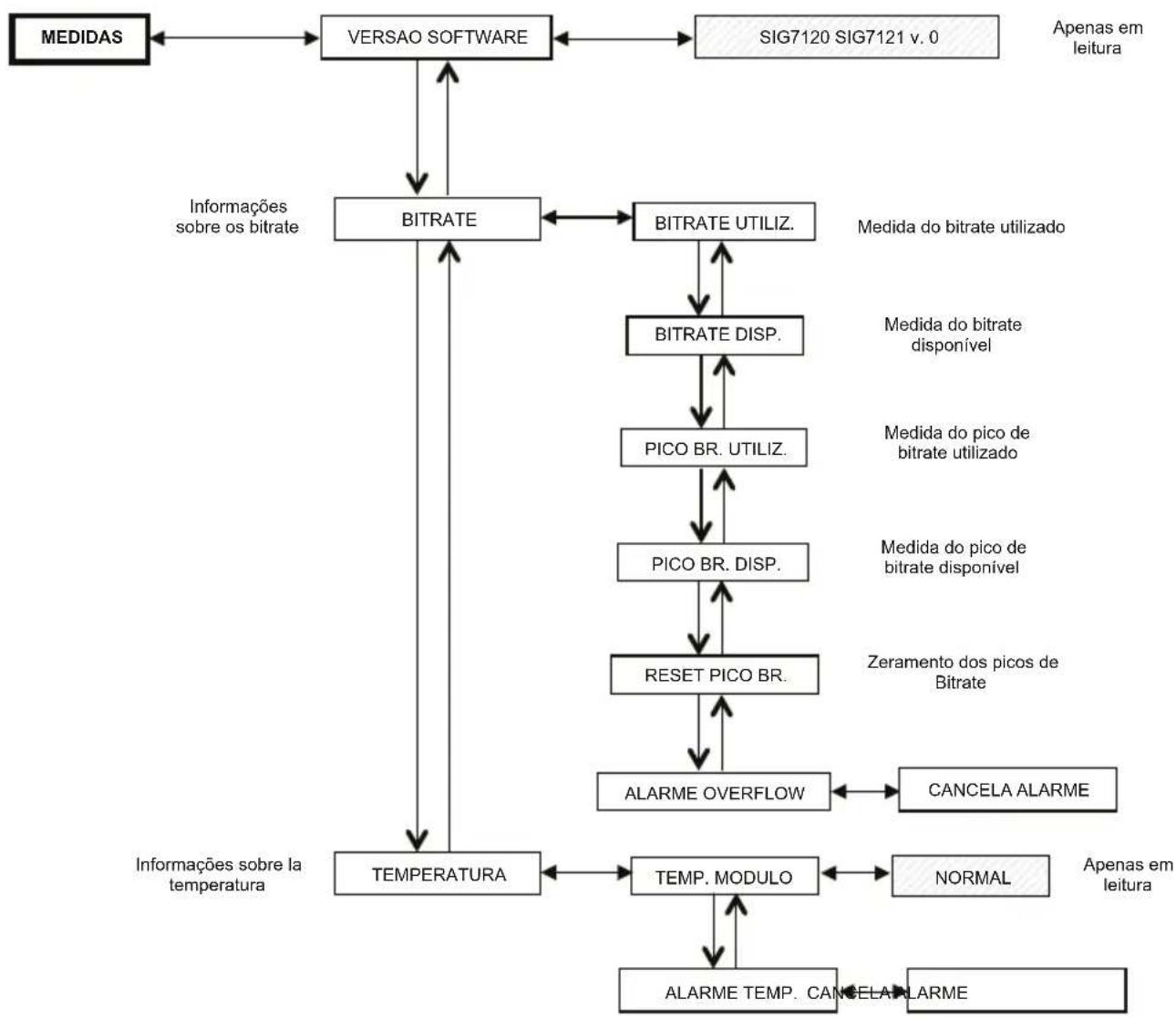

5.1.7 MENU MEDIDAS

Para cada programação, confirmar a escolha com a tecla √; ao terminar a programação do/os módulo/os, salvar as definições mediante a tecla S.

Através do MENU MEDIDAS do TPE é possível visualizar algumas informações sobre o bitrate e a temperatura do módulo. Os menus disponíveis são os seguintes:

VERSAO SOFTWARE – apenas para leitura, fornece a versão do software instalado no módulo.

BITRATE – Permite conhecer as medidas efectuadas com o bitrate do multiplex de canais na saída. Em particular, permite visualizar:

• BITRATE UTILIZ., fornece uma medida em bits/s do bitrate total utilizado pelos canais presentes no multiplex de saída,
• BITRATE DISP., fornece uma medida em bits/s do bitrate total disponível no multiplex de saída com os canais inseridos,
• PICO BR. UTILIZ., fornece uma medida em bits/s do pico de bitrate máximo utilizado pelos canais presentes no multiplex de saída,
• PICO BR. DISP., fornece uma medida em bits/s do pico de bitrate total disponível no multiplex de saída,
• RESET PICO BR., permite zerar os picos com os valores iniciais calculados em base às configurações de modulação COFDM. Após um overflow de bitrate, no qual os picos alcançaram seus valores limite, é útil utilizar esta função,
• ALARME OVERFLOW indica se ocorreu um overflow de bitrate. Em particular, se esta indicação estiver ON, ocorreu um alarme; por sua vez, em condições normais de funcionamento, estará OFF. Anulando o alarme overflow, o módulo retorna às condições de funcionamento padrão (desactivação do LED vermelho).

TEMPERATURA – Permite conhecer as condições de temperatura interna do módulo, ou seja:

- TEMP. MÓDULO, apenas em leitura, fornece a indicação sobre a zona de funcionamento do módulo. São definidos dois limites de trabalho e três zonas de funcionamento:

• NORMAL: nenhuma indicação de alarme;
- ELEVADA: o LED vermelho pisca rapidamente para indicar uma anomalia, mas o módulo continua a funcionar correctamente;
- CRÍTICA: o LED vermelho permanece aceso fixo e o módulo é desligado. Depois de desligado, com intervalos regulares de cerca de 10 minutos, o módulo é ligado novamente e a temperatura é checada.

- ALARME TEMP., indica que ocorreu um alarme de temperatura. Se se entra na zona de temperatura crítica, é apresentada uma indicação de alarme neste submenu que indica que ocorreu um alarme de temperatura. Esta indicação pode ser zerada apenas através do TPE; depois de zerar a indicação, o LED vermelho apaga-se.

5.2 INDICAÇÕES PARA A PROGRAMAÇÃO

PREMISSA: antes de prosseguir com a programação do módulo, é aconselhável seguir as seguintes indicações:

1. decidir se se deseja utilizar a função ALL PID OUT ou se programar individualmente os programas (PID) que deverão estar disponíveis na saída; efectivamente, seleccionando a função ALL PID OUT, todos os programas disponíveis no Transport Stream de entrada estarão disponíveis na saída e algumas funções serão desabilitadas (por ex. gestão do LCN, gestão do overflow, gestão única dos PID, etc.);
2. decidir se se deseja utilizar o transport stream do painel traseiro ou da entrada ASI no painel (apenas em caso de SIG7121);
3. em caso de programação única dos programas (PID) a tornar disponíveis na saída, será preciso seguir escrupulosamente as indicações fornecidas a seguir.

A programação e a configuração dos parâmetros de modulação do módulo New Headline deve ser feita com atenção na modalidade indicada a seguir.

Especialmente, o bitrate total dos programas na saída deve ser inferior ao limite máximo definido pelos parâmetros de modulação COFDM. Portanto, será necessário prestar muita atenção durante a selecção da função ALL PID OUT; efectivamente, se o bitrate total dos programas na saída superar o valor admitido, o módulo cria um evento de overflow de bitrate (que em condição de ALL PID OUT activado não é indicado), com o risco de não conseguir distribuir correctamente todos os programas escolhidos.

Para conhecer o bitrate máximo disponível, consultar as tabelas seguintes, que indicam os valores de bitrate em bits/s em função de alguns parâmetros de modulação COFDM (constelação, FEC, intervalo de guarda). As medidas indicadas referem-se a uma largura de banda de frequência de saída equivalente a 8 MHz; configurando uma largura de 6 MHz ou 7 MHz, estes valores serão inferiores.

	Constelação: QPSK
	Intervalo de guarda
FEC		1/4 1/8 1/16 1/32
	1/2 4.976 5.528 5.855 6.032
	2/3 6.637 7.372 7.807 8.043
	3/4 7.464 8.294 8.782 9.050
	5/6 8.294 9.216 9.756 10.053
	7/8 8.706 9.674 10.246 10.554

	Constelação: 16QAM
	Intervalo de guarda
FEC		1/4 1/8	1/16 1/32
	1/2 9.	952 11.0	57 11.71	1 12.064
	2/3 13.	271 14.	745 15.6	12 16.086
	3/4 14.	928 16.	589 17.5	64 18.093
	5/6 16.	589 18.	430 19.5	16 20.104
	7/8 17.	416 19.	352 20.4	90 21.114

	Constelação: 64QAM
	Intervalo de guarda
FEC		1/4 1/8	1/16 1/32
	1/2 14.928 16.589 17.564 18.093
	2/3 19.905 22.118 23.416 24.126
	3/4 22.393 24.881 26.346 27.143
	5/6 24.881 27.647 29.272 30.161
	7/8 26.123 29.027 30.737 31.669

Os diversos parâmetros de modulação COFDM (número de portadoras, constelação, FEC, intervalo de guarda) podem ser configurados pelo instalador para tornar o sistema mais robusto em condições de instalação críticas (por exemplo, presença de espúrias, muitos canais adjacentes, transmissão com erros,...).

IMPORTANTE: Em esquemas de instalação padrão, aconselha-se manter as configurações de modulação COFDM com os valores predefinidos (constelação 64-QAM, FEC 7/8, intervalo de guarda 1/32). Como pode-se deduzir a partir das tabelas acima, as configurações predefinidas garantem a maior largura de banda disponível. A programação do modulador deve ser feita de forma que ele seja o quanto possível insensível perante um aumento de bitrate de um ou mais programas inseridos no multiplex na saída. O multiplex dos programas na saída é organizado conforme uma fila de prioridade de tipo Last In First Out: o último programa inserido na fila será o primeiro programa a ser removido se for superado o limite de bitrate máximo disponível. A posição de um programa na lista pode ser modificada a qualquer momento mediante o menu específico do TPE.

Em caso de alarme overflow, o módulo continua a funcionar correctamente, eliminando um ou mais programas a partir daquele de prioridade mais baixa (portanto, o primeiro programa inserido é o mais protegido).

NOTA: realizar um zeramento completo da lista de canais na saída antes de inserir outros.

É fundamental distinguir a programação em dois tipos conforme a modalidade de transmissão dos programas a distribuir, ou seja, em caso de transmissão com bitrate estático (A) ou dinâmico (B). Para isso, aconselhase documentar-se previamente com o auxílio de estatísticas que podem ser encontradas na rede web; como solução alternativa (que, porém, pode não ser suficiente) devem ser monitoradas, durante alguns minutos, as medidas de bitrate fornecidas pelo TPE.

A. Em caso de canais transmitidos com bitrate estático (geralmente os canais com definição padrão - SD), aconselha-se realizar a programação da seguinte forma:

1. zerar os picos de bitrate com o menu TPE,
2. verificar a configuração dos parâmetros de modulação,
3. inserir, um por vez, os programas no multiplex de saída, realizando a leitura, a cada vez, da medida de bitrate utilizado;
4. depois de inserir todos os programas desejados, certificar-se que a medida de pico de bitrate utilizado (disponível no menu MEDIDAS do TPE) não supere o limite máximo disponível.

IMPORTANTE: Deve-se prestar atenção para não superar o limite de bitrate máximo, que varia, conforme os parâmetros de modulação configurados, de acordo com as tabelas apresentadas anteriormente. Se ocorrer um overflow, o LED vermelho do painel dianteiro do módulo pisca rapidamente e aparece uma INDICAÇÃO de alarme no TPE, que pode ser visualizada e zerada no menu MEDIDAS do programador. Além disso, são removidos um

ou mais programas a partir daquele com prioridade mais baixa. Se foram acrescentados manualmente um ou mais PIDs, a primeira acção será a sua remoção.

IMPORTANTE: para tornar o módulo insensível a eventuais picos de bitrate, manter uma discreta margem após monitorar os picos (pelo menos 1 Mbit/s livres para cada canal inserido).

B. Em caso de canais transmitidos com bitrate dinâmico (geralmente os canais de alta definição - HD), a programação do multiplex na saída é diversa da anterior. Antes de inserir um programa, é necessário conhecer uma estimativa do bitrate com o qual é transmitido. Então, prosseguir como indicado a seguir:

1. zerar os picos de bitrate com o menu TPE,
2. verificar a configuração dos parâmetros de modulação,
3. inserir em primeiro lugar o programa com bitrate dinâmico que se quer preservar em caso de overflow de bitrate,
4. com o menu específico do TPE, monitorar durante pelo menos 1 minuto a medida de pico de bitrate utilizado,
5. certificar-se que o valor de bitrate disponível remanescente seja suficiente para permitir a introdução de ulteriores programas,
6. verificar a presença de programas com bitrate estático no mesmo transponder,
7. inserir, um a um, os programas no multiplex de saída monitorando, a cada vez, o bitrate utilizado e disponível,
8. certificar-se que haja à disposição uma largura de banda suficiente para deixar o modulador imune a eventuais picos de bitrate devidos ao programa inserido com bitrate dinâmico (lembramos que os programas em alta definição transmitidos com bitrate variável podem ter picos de transmissão em torno a 20 Mbit/s *),

IMPORTANTE: Para manter o sistema imune a overflow de bitrate é necessário manter o bitrate adequadamente inferior ao limite máximo definido conforme as configurações de modulação utilizadas (consultar as tabelas apresentadas em precedência). Lembramos que os programas em alta definição transmitidos com bitrate dinâmico podem ter picos de transmissão de até 20 Mbit/s; portanto, como indicado, o instalador deve certificar-se que os picos de bitrate foram monitorados cuidadosamente durante a programação, assim como documentar-se previamente sobre as modalidades de transmissão dos canais que se quer distribuir.

NOTA: aconselha-se desabilitar o Transport Stream loop-through no último modulador instalado.

* Os valores indicados referem-se às actuais condições de transmissão dos canais em SD e HD. São possíveis mudanças devidas ao desenvolvimento tecnológico.

6. INSTRUÇÕES PARA A ACTUALIZAÇÃO DO FIRMWARE

Para a actualização do firmware dos módulos, consultar a secção download do nosso site internet www.fra-carro.com.

ATENÇÃO: A actualização do firmware do módulo pode, em alguns casos, durar ao todo cerca de 20 minutos. É necessário não interromper a alimentação do módulo durante a actualização; caso contrário, poderá ser necessário levar o módulo à assistência técnica FRACARRO.

7. RESOLUÇÃO DE PROBLEMAS

A seguir são apresentadas, numa tabela de resumo, algumas indicações úteis para o diagnóstico e a resolução de eventuais avarias do módulo.

Anomalia	Explicação Solução
LED vermelho aceso (fora da fase de activação)	Falha geral	Contactar a assistência técnica FRACARRO
Durante a varredura da central, o TPE não reconhece o módulo	Varredura da central com o módulo ainda em fase de inicialização	O modulador necessita cerca de 30 segundos para a sua inicialização. É necessário esperar que termine antes de realizar a varredura da central. Desconectar e conectar novamente o TPE ou executar novamente a varredura.
Lista de canais não disponível	A actualização da lista de canais não ocorreu de forma correcta	Realizar a actualização manual da lista de canais mediante o menu específico do TPE. Verificar se está habilitado o TS-loop through nos módulos precedentes ou se foi seleccionada correctamente a entrada do TS (ASI-Parallel apenas no módulo SIG7121)
Na lista de canais na saída não aparecem todos os canais configurados anteriormente	Foi superado o limite máximo de bitrate disponível e ocorreu um alarme overflow (o LED vermelho pisca rapidamente)	Zerar a indicação de alarme overflow e, antes de continuar com a programação, verificar na lista de canais de saída, qual canal causou o alarme
Impossível inserir na lista de canais na saída um outro programa	Alcançado o número máximo de canais que o módulo su-porta	O número máximo de canais é 32. Eliminar o número desejado de canais da lista de saída para acrescentar outros
Na lista de canais de saída aparecem canais que não estão presentes no transponder ao qual se está conectado	Na lista de canais na saída estão memorizados canais em fila de instalações precedentes	Zerar a lista de canais na saída antes de realizar novas programações
Depois de actualizar o firmware, o módulo não funciona	A actualização do firmware pode durar, em alguns casos, até 20 minutos	Se ocorreu uma interrupção da alimentação durante o upgrade do firmware do módulo, contactar a assistência FRACAR-RO para a actualização
A varredura da central realizada com o TPE não detecta módulo algum	Ausência temporária de comunicação entre o módulo e o sub-rack	Desconectar e conectar novamente o TPE ou realizar uma nova varredura da central
Utilizando o TPE, não é possível entrar no menu navegação do módulo.	Se o LED verde lampeja rapidamente e o LED vermelho está apagado, o módulo está a actualizar a lista de canais.	Aguarde cerca de 10 segundos e entre novamente no menu de navegação.

1. ESPECIFICAÇÕES TÉCNICAS

ENTRADA TRANSPORT STREAM
Conector	48 pólos em back panel (e BNC 75Ω no painel frontal – apenas no SIG7121)
Tipo Paralelo (8 data bits, clock e datavalid) ou	Serial(ASI – apenas no SIG7121)
Bitrate máximo 100 Mbit/s (paralelo, back-panel) ou 270Mbit/s(serial no BNC frontal – apenas no SIG7121)
Nível TTL
Fluxo TS Modalidade contínua ou burst
Programas SD o HD, FTA o CA, MPEG2 o H264
PID FILTERING E MULTIPLEXING
Selecção mediante TPE dos programas que devem ser remodulados
Regeneração da tabela por DVB-T
Multiplexing por DVB-T
PCR restamping, LCN management
SINAL NA SAÍDA
Conectores TIPO F, FÊMEA
Amplitude de frequência 111 ÷ 862 MHz
Canais S2 ÷ E69
Step em frequência 10 KHz
Precisão em frequência < 25 KHz
Nível máximo de saída 85 ± 2 dBμV
Planicidade de canal < ±1dB
Regulação de nível	0 ÷ 15dB (step 1dB programável)
Perda Loop-through	< 1.5 dB
Perda de retorno	>10 dB
Tipo de modulação	DVB-T (ETSI EN 300 744)
Largura de banda do canal	6, 7, 8 MHz
Portadoras	2K, 8K
Constelações	QPSK, 16QAM, 64QAM
FEC	1/2, 2/3, 3/4, 5/6, 7/8
Intervalo de guarda	1/4, 1/8, 1/16, 1/32
Espectro	Normal, invertido
MER em saída	>34 dB
Nível de ruídos	≥50 dB
GERAIS
Temperatura de trabalho	-10 ÷ 45°C
Conexões no back panel	220 VAC, RS485, ADDRESSES LINE, TS
Tensão de alimentação	184 ÷ 264VAC, 50÷60Hz, CLASS II
Consumo máximo	10 W

Os datos técnicos são nominais e referem-se a uma temperatura de funcionamento de 25°C.

ANEXO - GLOSSÁRIO

ASI - Asynchronous Serial Interface - A Interface Serial Assíncrona (ASI) é uma interface muito popular, utilizada para transportar transport stream MPEG-2 entre diversos aparelhos profissionais.

BITRATE - O bitrate é a medida da velocidade de transmissão de um sinal, calculada em número de bits por segundo (bps). Os múltiplos são Kbps (1.024 bps), Mbps (1.024 Kbps) e Gbps (1.024 Mbps).

COFDM (Coded Orthogonal Frequency Division Multiplexing) - Esquema de modulação que subdivide o sinal digital em diversas portantes simultâneas. Os sinais são então enviados ortogonalmente entre si para evitar interferências. É utilizado na Europa para o padrão DVB-T.

CONSTELAÇÃO - Representação nas coordenadas I/Q dos estados de fase e amplitude que pode assumir uma portante numérica modulada QAM ou QPSK.

FEC - Forward Error Correction - Técnica de correção dos erros em fase de recepção obtida acrescentando em transmissão uma redundância conhecida. O code rate é indicado sob forma de relação entre a parte de sinal utilizada para os serviços e a parte total de sinal disponível. Por exemplo, um FEC de 2/3 indica que 2/3 é a parte disponível para os serviços e 1/3 do sinal é reservado ao código de correção.

INTERVALO DE GUARDA - Para evitar os ecos gerados pelo mesmo transmissor ou provenientes de outros transmissores que pertencem à mesma rede, é inserido um intervalo de guarda entre dois símbolos consecutivos.

MPEG (Motion Picture Experts Group) - Comité internacional para a padronização da codificação, compressão, transmissão e gravação das imagens e do som. A compressão consiste em eliminar alguns dados provenientes da digitalização do sinal, não perceptível à vista e à audição humanas.

o MPEG-1 è o padrão para a compressão áudio e vídeo optimizada para aplicações de baixa qualidade.

o MPEG-2, por sua vez, é utilizado para aplicações televisivas de alta qualidade.

o MPEG-4 utiliza um algoritmo de compressão mais eficiente e permite, com relação ao MPEG-2, uma redução maior do bit-rate sem perdas significativas de qualidade.

OVERFLOW - Utilizado quando uma memória digital (por exemplo, um buffer) é carregada acima de sua capacidade de conter dados. Neste caso, os dados em excesso são perdidos ou, na pior das hipóteses, prejudicam o correcto funcionamento.

PES - Packetized Elementary Stream - Pacote de dados digitais relativos às informações áudio-vídeo-dados de um programa.

PID - Packet Identifier - Número de 13 bits contidos no TS (Transport Stream) que permite identificar se um pacote do TS pertence a um PES. A escolha de um programa é realizada mediante a introdução dos respectivos PID vídeo e áudio; a cada PID é associado univocamente um determinado fluxo de informações.

PORTANTE PILOTO - Na modulação COFDM, além das portantes de dados que transportam a informação, as tramas OFDM contém outras portantes, chamadas piloto, destinadas a funções auxiliares, como por exemplo a sincronização de trama, de frequência, de tempo, a estimativa do canal, a identificação da modalidade de transmissão e a busca do ruído de fase.

PS (Program Stream) - grupo de PES que transportam sinais áudio, vídeo e dados relativos a um único serviço, com uma base temporal comum.

SYMBOL RATE - O symbol rate é a medida da velocidade de um sinal calculada em número de símbolos por segundo. Por exemplo, na modulação QAM, cada símbolo é formado por um número de bits equivalente ao expoente da potência de 2 que indica o tipo de modulação utilizada.

TS (Transport Stream) - O Transport Stream é o resultado do multiplexing de todos os PES relativos a áudio, vídeo e dados dos diversos canais transmitidos. Cada fluxo DVB é formado por um Transport Stream, uma sequência de Transport Packet de 188 bytes.

P: Os SIG7120 e SIG7121 estão em conformidade com os requisitos essenciais das directrizes europeias:

• 2004/108/EC, Directriz de Compatibilidade Electromagnética (EMC);

• 2006/95/EC, Directriz de Baixa Tensão (LVD)

e, portanto, está conforme com as seguintes normas harmonizadas: EN 50083-2 - EN 60065.

Fracarro Tecnologia e Antenas de Televisao Lda - Rua Alexandre Herculano, n°1-1°B, Edifício Central Park

2795-242 Linda-a-Velha PORTUGAL Tel: + 351 21 415 68 00 - Fax+ 351 21 415 68 09
