MANUAL DE USUARIO SIG7120 FRACARRO

Moduladores Digitales COFDM

Moduladores Digitais COFDM

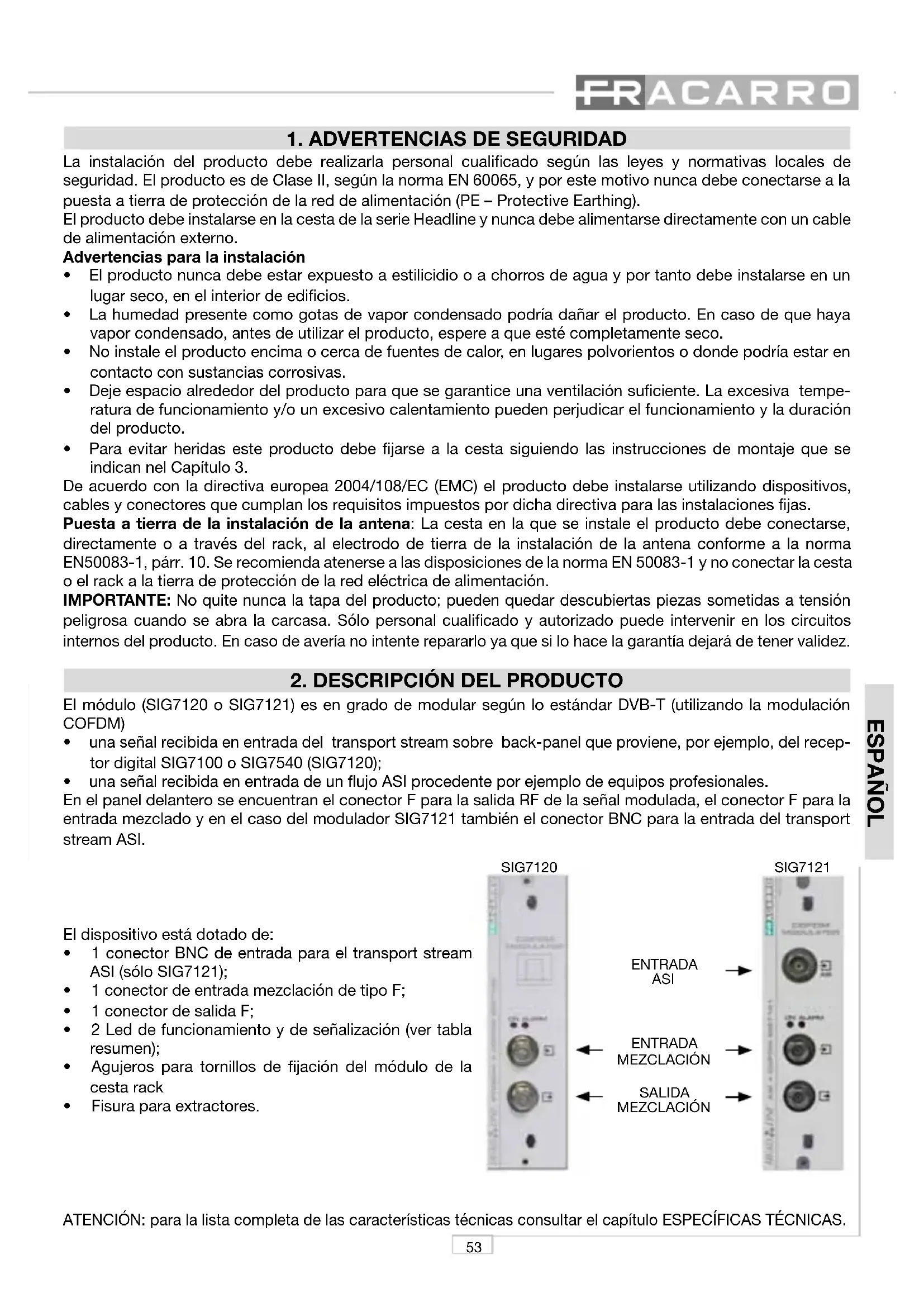

1. ADVERTENCIAS DE SEGURIDAD

La instalación del producto debe realizarla personal cualificado según las leyes y normativas locales de seguridad. El producto es de Clase II, según la norma EN 60065, y por este motivo nunca debe conectarse a la puesta a tierra de protección de la red de alimentación (PE – Protective Earthing).

El producto debe instalarse en la cesta de la serie Headline y nunca debe alimentarse directamente con un cable de alimentación externo.

Advertencias para la instalación

• El producto nunca debe estar expuesto a estilicidio o a chorros de agua y por tanto debe instalarse en un lugar seco, en el interior de edificios.
• La humedad presente como gotas de vapor condensado podría dañar el producto. En caso de que haya vapor condensado, antes de utilizar el producto, espere a que esté completamente seco.
• No instale el producto encima o cerca de fuentes de calor, en lugares polvorientos o donde podría estar en contacto con sustancias corrosivas.
• Deje espacio alrededor del producto para que se garantice una ventilación suficiente. La excesiva temperatura de funcionamiento y/o un excesivo calentamiento pueden perjudicar el funcionamiento y la duración del producto.
• Para evitar heridas este producto debe fijarse a la cesta siguiendo las instrucciones de montaje que se indican nel Capítulo 3.

De acuerdo con la directiva europea 2004/108/EC (EMC) el producto debe instalarse utilizando dispositivos, cables y conectores que cumplan los requisitos impuestos por dicha directiva para las instalaciones fijas.

Puesta a tierra de la instalación de la antena: La cesta en la que se instale el producto debe conectarse, directamente o a través del rack, al electrodo de tierra de la instalación de la antena conforme a la norma EN50083-1, párr. 10. Se recomienda atenerse a las disposiciones de la norma EN 50083-1 y no conectar la cesta o el rack a la tierra de protección de la red eléctrica de alimentación.

IMPORTANTE: No quite nunca la tapa del producto; pueden quedar descubiertas piezas sometidas a tensión peligrosa cuando se abra la carcasa. Sólo personal cualificado y autorizado puede intervenir en los circuitos internos del producto. En caso de avería no intente repararlo ya que si lo hace la garantía dejará de tener validez.

2. DESCRIPCIÓN DEL PRODUCTO

El módulo (SIG7120 o SIG7121) es en grado de modular según lo estándar DVB-T (utilizando la modulación COFDM)

• una señal recibida en entrada del transport stream sobre back-panel que proviene, por ejemplo, del receptor digital SIG7100 o SIG7540 (SIG7120);
• una señal recibida en entrada de un flujo ASI procedente por ejemplo de equipos profesionales.

En el panel delantero se encuentran el conector F para la salida RF de la señal modulada, el conector F para la entrada mezclado y en el caso del modulador SIG7121 también el conector BNC para la entrada del transport stream ASI.

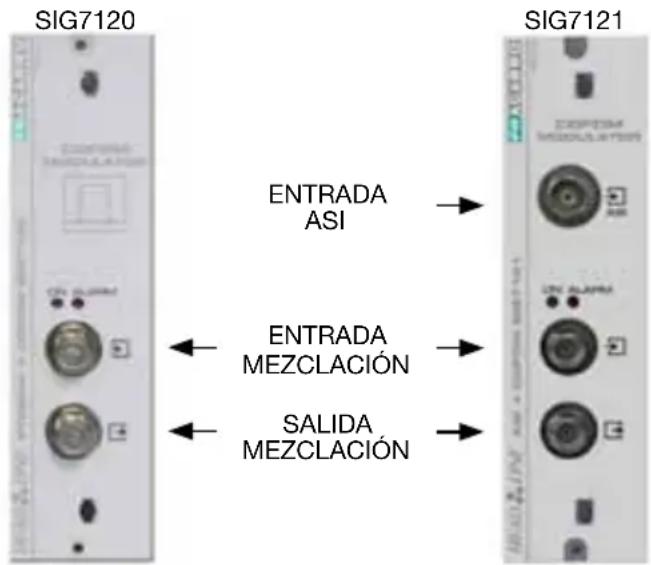

El dispositivo está dotado de:

• 1 conector BNC de entrada para el transport stream ASI (sólo SIG7121);
  • 1 conector de entrada mezclación de tipo F;
  • 1 conector de salida F;
• 2 Led de funcionamiento y de señalización (ver tabla resumen);
• Agujeros para tornillos de fijación del módulo de la cesta rack
• Fisura para extractores.

SIG7120 ENTRADA ASI ENTRADA MEZCLACIÓN SALIDA MEZCLACIÓN SIG7121

ATENCIÓN: para la lista completa de las características técnicas consultar el capítulo ESPECÍFICAS TÉCNICAS.

3. INSTALACIÓN DEL PRODUCTO

El módulo (SIG7120 o SIG7121) se instala en el sub-rack 19" de la serie New HeadLine (SIG7901 o SIG7902) como se muestra en las siguientes fotos Extraiga el módulo del embalaje e instálelo en la posición del rack deseada. Dentro del embalaje se encuentra el siguiente material:

• N° 1 módulo (SIG7120 o SIG7121);
- N° 1 puente rapido para la interconexión (KPR41).
• N° 1 terminación de 75 ohm (CA75F);

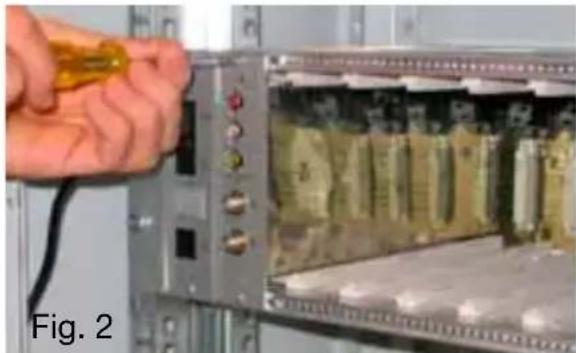

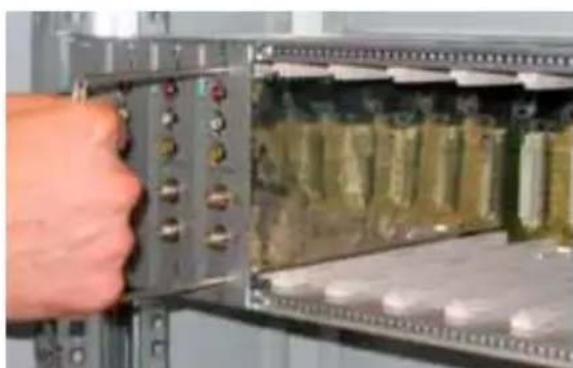

Una vez que haya instalado el módulo enrosque los tornillos que se encuentran en la correspondiente bolsa de accesorios. La instalación es de tipo "plug & play", el módulo ya está activo y funcionante.

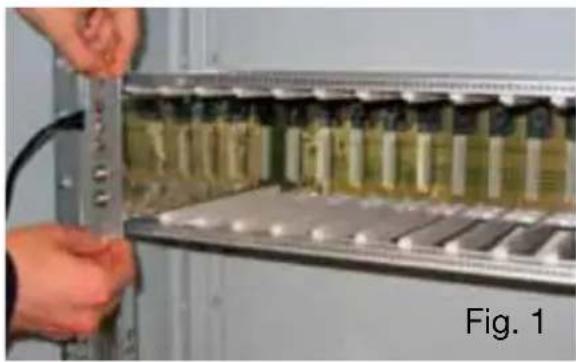

Introduzca los módulos en las guías de las tarjetas y empújelos con cuidado para que se enganchen en el back-panel.

Para extraer el módulo utilice las asas que se suministran con la cesta Headline. Quitar los tornillos del panel frontal de módulo que se va a sustituir e insertar los extractores en las fisuras rectangulares; girar los extractores a 90° en modo de formar un asa. (ver las imagenes siguientes). Tirar del asa con una mano para extraer el módulo. Prestar atención a la fuerza con la que se hace: después de un primer esfuerzo necesario para separar el módulo de los conectores del panel del fondo, el módulo se desliza facilmente. Cuando se extrae el módulo se debe prestar atención a no tocar el cierre de las tapas que podría causar irritación en la piel.

Para la correcta instalación y configuración del módulo (SIG7120 o SIG7121) es necesario realizar las siguientes operaciones:

1. Instalar el módulo en el sub-rack 19" (SIG7901 o SIG7902) como se muestra anteriormente;
2. Utilizar el puente rígido suministrado para conectar la señal a los otros módulos New HeadLine compatibles (en el caso en que sean presentes);
3. Conectar la alimentación al sub-rack 19";
4. Espere a que la iniciación del módulo (LED verde parpadea velozmente y el LED rojo permanece encendido fijo);
5. Conectar el TPE al módulo de interconexión del sub-rack 19" y realizar las operaciones para la programación indicadas en el capítulo 5. INSTRUCCIONES PARA LA PROGRAMACIÓN.

IMPORTANTE: el módulo necesita cerca 30 segundos para la fase inicial de inicio y de configuración del sistema, se debe esperar su finalización antes de iniciar la programación mediante el TPE. En caso contrario el módulo podría no ser visto por el programador, haciendo necesaria una nueva exploración de la central antes de poder efectuar la programación de la misma.

Tabla recapitulativa de los estados de los leds:

Led VERDE Led ROJO Significado
OFF OFF Modulador apagado
Parpadeo veloz ON Modulador en fase de inicio y configuración del sistema
Parpadeo lento ON Boot del modulador
ON OFF		Modulador alimentado correctamente y Transport Stream detectado en entrada
ON Parpadeo lento		Modulador alimentado correctamente pero no en estado detectado algún Transport Stream en entrada
ON Parpadeo veloz Modulador en alarmas sobrecalentamiento o en overflow
Parpadeo lento	OFF Parpadeo lento	Presencia de nuevos parámetros en el modulador todavía no guardados
ON ON		Modulador alimentado correctamente pero con anomalía interna

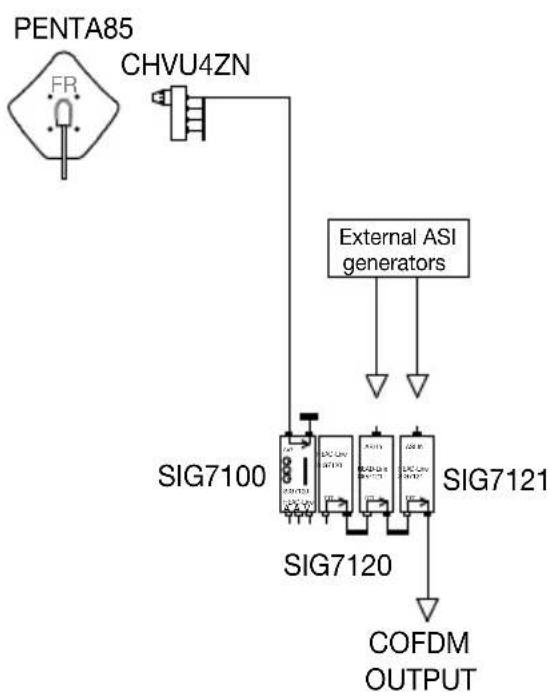

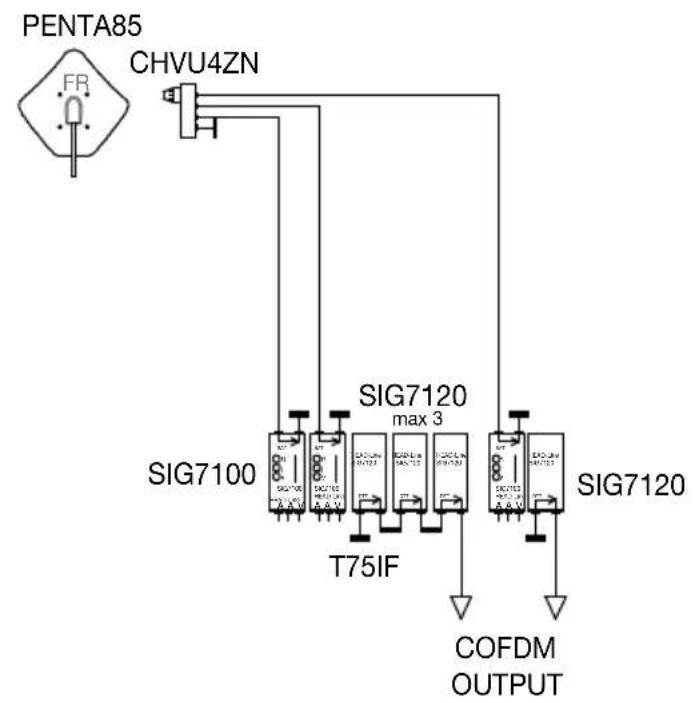

4.1 EJEMPLO TÍPICO DE INSTALACIÓN

PENTA85 FR CHVU4ZN SIG7100 SIG7120 max 3 T75IF COFDM OUTPUT

5. INSTRUCCIONES PARA LA PROGRAMACIÓN

La programación del módulo (SIG7120 o SIG7121) se realiza utilizando el programador universal TPE trámite el cual se pueden ajustar todos los principales parámetros de funcionamiento.

Para realizar la programación mediante TPE es suficiente conectar el programador al módulo de interconexión (SIG900) de la central New HeadLine. Después de haber esperado la escansión automática se accede a los módulos disponibles de la central además de al módulo que se tiene que programar. Hacer referencia al párrafo MENÚ SETUP CENTRAL Y EMULACIÓN KTP.

IMPORTANTE: Después de haber conectado el panel al módulo es necesario esperar la finalización de la fase de inicio y la configuración del sistema de la duración de cerca 30 segundos para obtener el reconocimiento correcto del módulo. Si durante la programación aparece a menudo en la pantalla del TPE la indicación “Esperar...” (por ejemplo durante el deslizamiento de la lista de canales) puede ser útil aumentar a 30 el TIMEOUT del programador TPE (ajustado por defecto en 12 segundos). Para realizar esta procedura entrar en el menú “TPE SETUP” – “TIMEOUT COM” (hacer referencia al menú SETUP TPE).

IMPORTANTE: Mediante el uso de interfaz SIG7905 (módulo Controller Host) es posible verificar el estado del módulo y efectuar la programación a remoto. Para más información hacer referencia a las instrucciones del módulo SIG7905.

IMPORTANTE: Para guardar los parámetros ajustados pulsar la tecla del TPE. Si no se pulsa la tecla dentro un tiempo de 5 minutos de la última modificación los datos ajustados serán perdidos y serán restablecidos los valores anteriores.

Para realizar este procedimiento entrar en el menú “SETUP TPE” – “TIMEOUT COM” (hacer referencia al menú SETUP TPE).

Para un analisis detallado de las funciones y del menú del TPE consulte los siguientes párrafos.

Para todas las actividades de programación y para la interpretación de los menú de programación indicados en los flow-chart de los párrafos sucesivos se debe hacer referencia a la leyenda de la siguiente tabla.

Teclas del TPE Función de la tecla
	Se usa para confirmar un valor introducido o para entrar en un menú
	Se usa para anular un valor introducido o para salir de un menú
	Se usan para navegar por las distintas voces del menú
	Se usan para introducir valores
	Se usa para guardar las modificaciones realizadas

Indicaciones gráficas en los diagramas de menú	Explicación
	Seleccionar el menú con las teclas o y salir con la tecla
	Desplazar el menú hacia la derecha o hacia la izquierda
	Desplazar el menú hacia arriba o hacia abajo
	Desplazar los valores hacia la derecha o hacia la izquierda

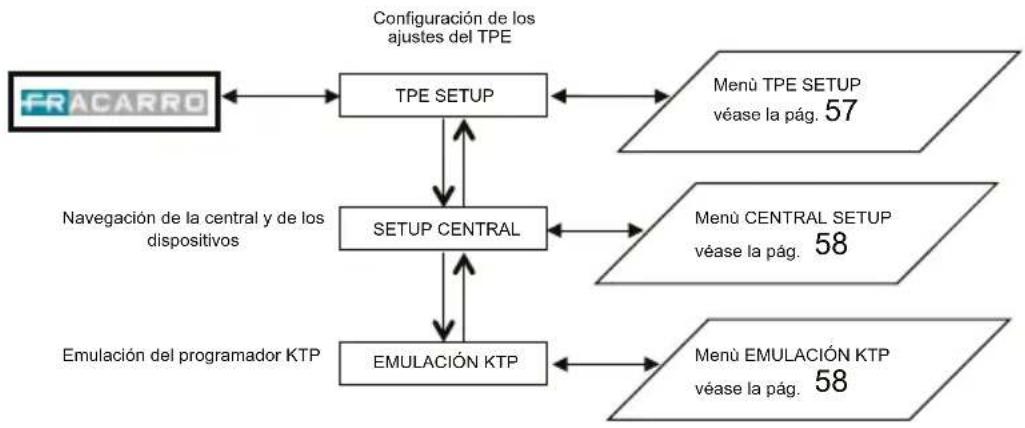

5.1.1 MENU GENERAL TPE

En cada ajuste se debe confirmar la selección con la tecla √; una vez que finalice la programación del módulo o de los módulos se deben guardar los seteos con la tecla S.

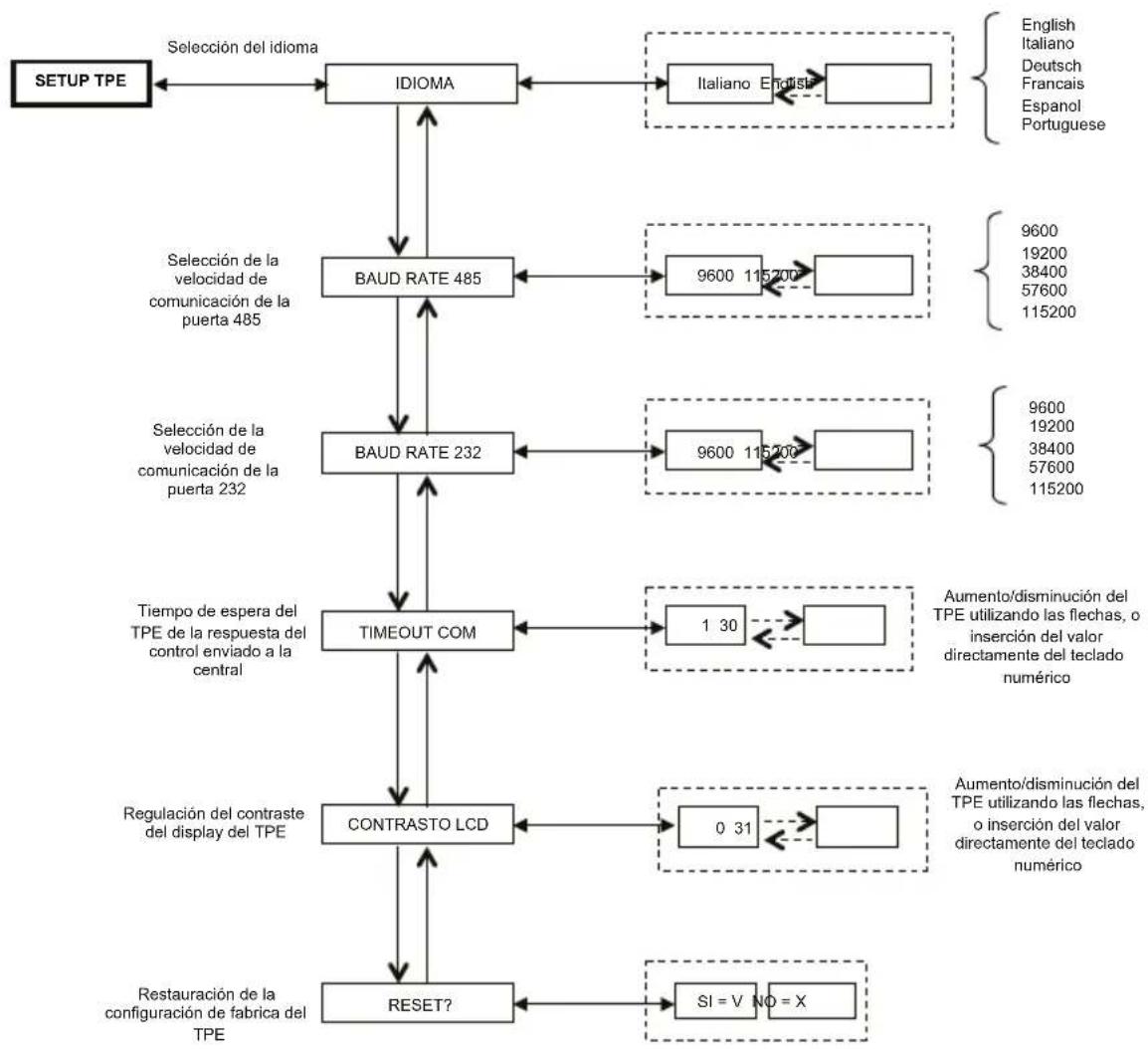

5.1.2 MENU SETUP TPE

    subgraph Selectivity
        H["Selection del idioma"] --> B
        I["English<br>Italiano"] --> B
        J["Deutsch<br>Francais"] --> B
        K["Espanol"] --> B
        L["Portuguese"] --> B

    subgraph Selectivity
        M["Selection de la velocidad de comunicación de la puerta 485"] --> C
        N["9600 115200"] --> C
        O["9600 19200"] --> C
        P["38400 38400"] --> C
        Q["57600 57600"] --> C
        R["115200"] --> C
    end

    subgraph Selectivity
        S["Selection de la velocidad de comunicación de la puerta 232"] --> D
        T["9600 115200"] --> D
        U["9600 19200"] --> D
        V["38400 38400"] --> D
        W["57600 57600"] --> D
        X["115200"] --> D
    end

    subgraph Selectivity
        Y["Tiempo de espera del TPE de la respuesta del control enviado a la central"] --> E
        Z["Aumento/disminución del TPE utilizando las flechas, o inserción del valor directamente del teclado numérico"] --> E
    end

    subgraph Selectivity
        AA["Regulación del contraste del display del TPE"] --> F
        AB["Aumento/disminución del TPE utilizando las flechas, o inserción del valor directamente del teclado numérico"] --> F
    end

    subgraph Selectivity
        AC["Restauración de la configuración de fabrica del TPE"] --> F
    end

    style Selectivity fill:#f9f,stroke:#333,stroke-width:2px

En cada ajuste se debe confirmar la selección con la tecla √; una vez que finalice la programación del módulo o de los módulos se deben guardar los seteos con la tecla S.

(Si se confirma con la tecla S el cambio del idioma la central realiza un nuevo mapa de los módulos).

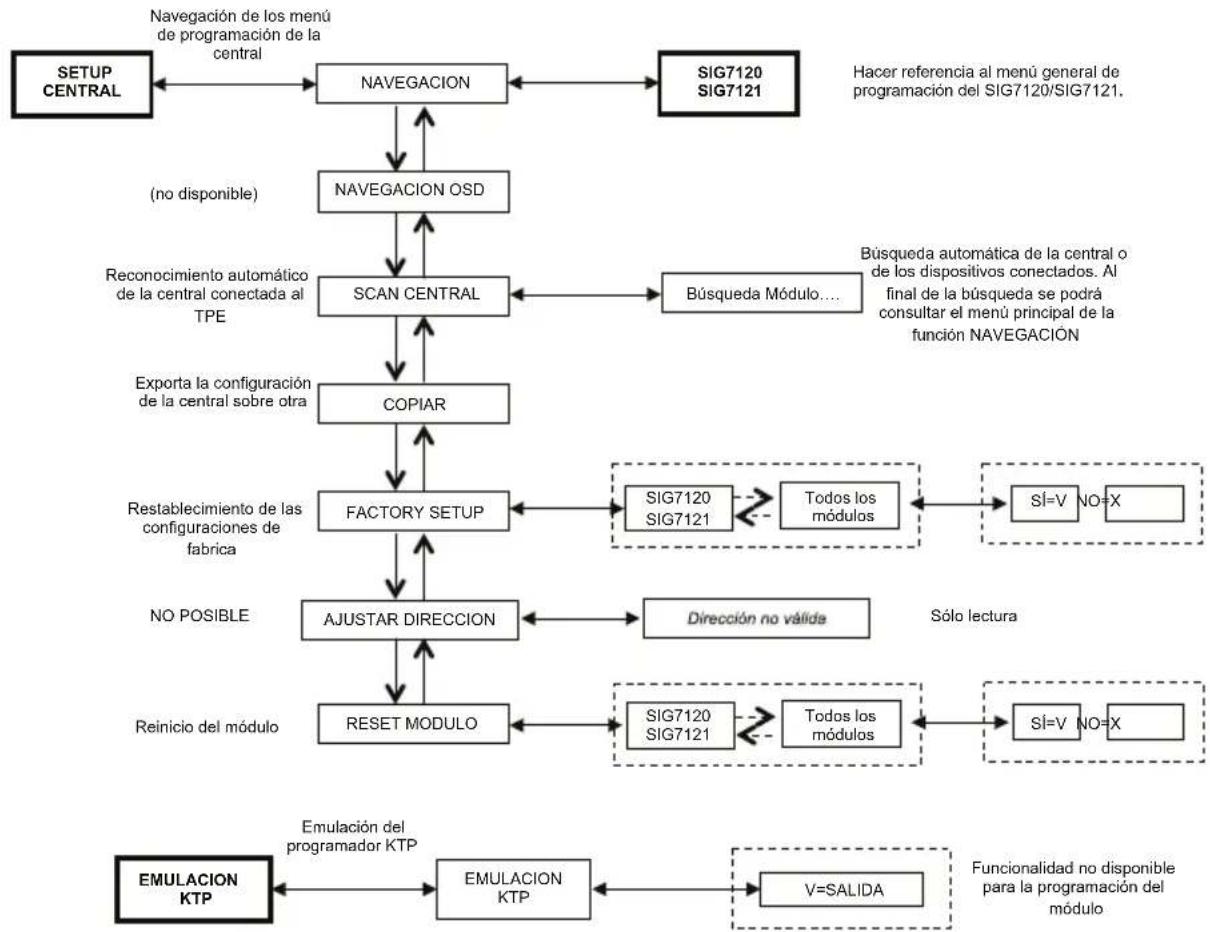

5.1.3 MENU SETUP CENTRAL Y EMULACIÓN KTP

    L["SIG7120 SIG7121"] --> B
    M["Búsqueda Módulo..."] --> E
    N["SÍ=V NO=X"] --> G
    O["Dirección no válida"] --> H
    P["V=SALIDA"] --> J

    Q["Hacer referencia al menú general de programación del SIG7120/SIG7121."] --> B
    R["Búsqueda automática de la central o de los dispositivos conectados. Al final de la búsqueda se podrá consultar el menú principal de la función NAVEGACIÓN"] --> E
    S["Sólo lectura"] --> G

En cada ajuste se debe confirmar la selección con la tecla √; una vez que finalice la programación del módulo o de los módulos se deben guardar los seteos con la tecla S.

NOTA: La modificación de la dirección es posible solamente para el módulo de interconexión SIG7900; después de haber cambiado la dirección es necesario efectuar una exploración de los módulos de la central, a continuación se actualizan también las direcciones de los otros módulos, en alternativa es suficiente desconectar y volver a conectar el TPE a la central en modo que realiza la exploración automática en inicio.

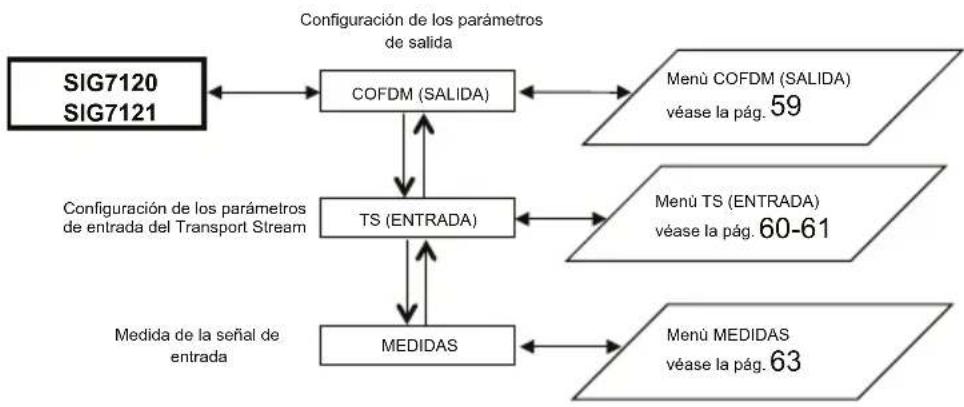

5.1.4 MENU GENERAL SIG7120 / SIG7121

En cada ajuste se debe confirmar la selección con la tecla √; una vez que finalice la programación del módulo o de los módulos se deben guardar los seteos con la tecla S.

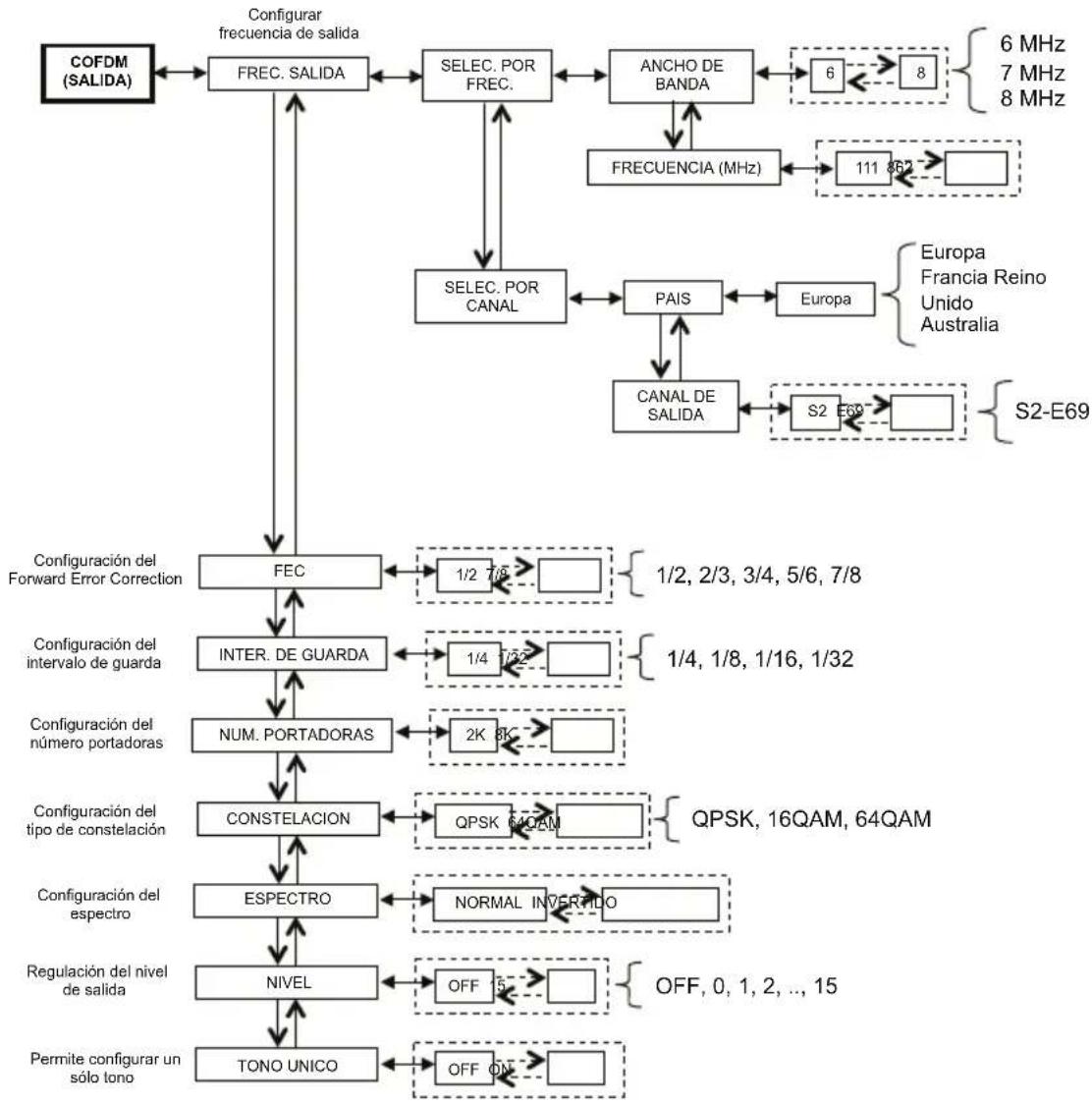

5.1.5 MENU COFDM (SALIDA)

    R["Configuración del Forward Error Correction"] --> S["FEC"]
    S --> T["INTER. DE GUARDA"]
    T --> U["NUM. PORTADORAS"]
    U --> V["CONSTELACION"]
    V --> W["ESPECTRO"]
    W --> X["NIVEL"]
    X --> Y["TONO UNICO"]

    Z["Configuración del intervalo de guarda"] --> AA["1/4 7/2"]
    AA --> AB["2K 8C"]

    AC["Configuración del número portadoras"] --> AD["1/2 7/8"]
    AD --> AE["1/2, 2/3, 3/4, 5/6, 7/8"]
    AE --> AF["1/4, 1/8, 1/16, 1/32"]

    AG["Configuración del tipo de constelación"] --> AH["QPSK 60AM"]
    AH --> AI["QPSK, 16QAM, 64QAM"]

    AJ["Configuración del espectro"] --> AK["NORMAL INVERADO"]

    AL["Regulación del nivel de salida"] --> AM["NIVEL"]
    AM --> AN["OFF 5"]

    AO["Permite configurar un sólo tono"] --> AP["OFF ON"]

En cada ajuste se debe confirmar la selección con la tecla √; una vez que finalice la programación del módulo o de los módulos se deben guardar los seteos con la tecla S.

Se presenta en detalle el menú SALIDA:

Para una correcta utilización ver el párrafo 5.2 "Indicaciones para la programación".

FREC. SALIDA – permite ajustar la frecuencia de salida en base al canal (ajustando el país y el canal de salida) o en base a la frecuencia en MHz (ajustando la banda ancha y la frecuencia en MHz).

FEC – Permite ajustar el parámetro relativo al FEC (Forward Error Correction) entre las posibles elecciones (1/2, 2/3, 3/4, 5/6, 7/8).

INTER. DE GUARDA – Permite ajustar el intervalo de guardia entre las elecciones posibles (1/4, 1/8, 1/16, 1/32).

NUM. PORTADORAS – Permite ajustar el número de portantes entre 2K y 8K.

CONSTELACIÓN – Permite ajustar la constelación con la cual vienen moduladas las portantes entre QPSK, 16QAM y 64QAM.

ESPECTRO – Permite regular el espectro como normal o invertido en base al instrumento de recepción que podría funcionar solamente con una de las dos modalidades. De norma se utiliza el ajuste “ESPECTRO NORMAL”.

NIVEL – Permite regular el nivel de salida entre una escala 0 y 15 en la cual corresponde un STEP igual a 1 dB. Ajustando el nivel a OFF se deshabilita la señal de salida. Se puede ajustar el nivel de salida OFF sólo en el funcionamiento normal y no con la función SINGLETONE activa.

TONO ÚNICO – Permite utilizar en salida un único tono para facilitar la medida del nivel de salida. Con la función singletone activa no se pueden introducir otros canales.

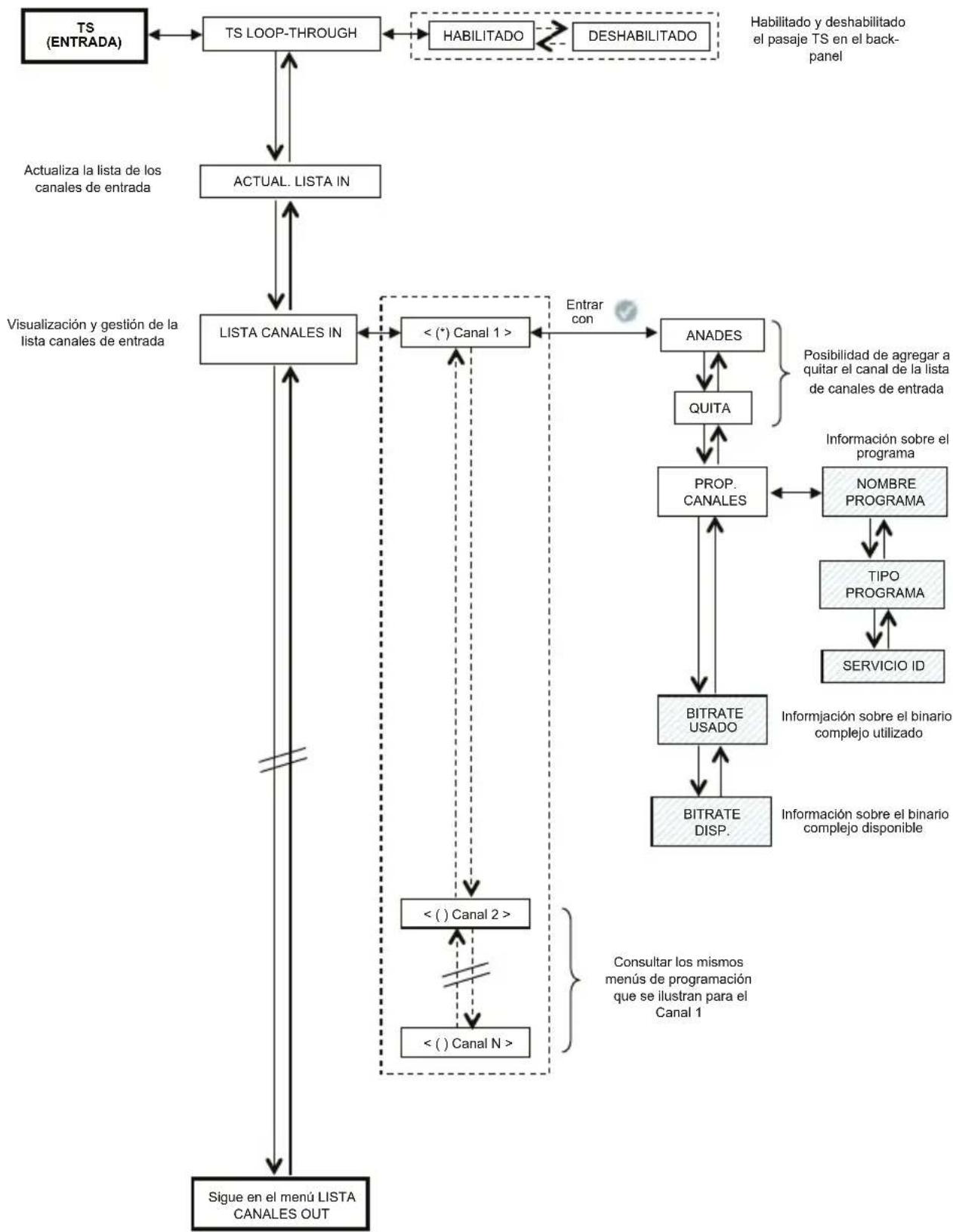

5.1.6 MENU TS (ENTRADA)

El menú TS (ENTRADA) permite programar la lista de los canales que el modulador recibe del transport stream y distribuye. Se presenta en detalle el menú TS (ENTRADA):


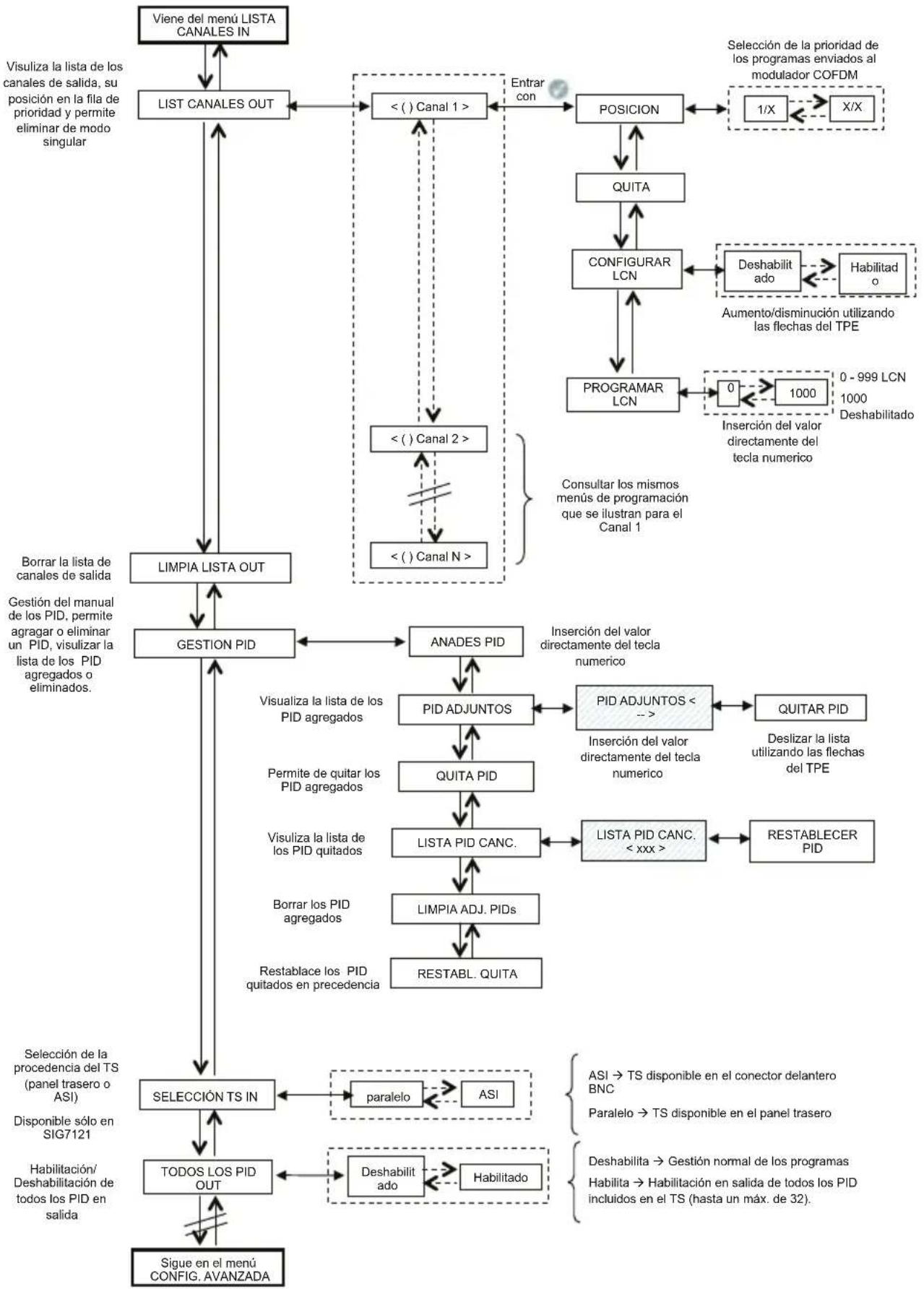

    R --> S["Sigue en el menú LISTA CANALES OUT"]
    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333
    style E fill:#cff,stroke:#333
    style F fill:#ffc,stroke:#333
    style G fill:#ffc,stroke:#333
    style H fill:#ffc,stroke:#333
    style I fill:#ffc,stroke:#333
    style J fill:#ffc,stroke:#333
    style K fill:#ffc,stroke:#333
    style L fill:#ffc,stroke:#333
    style M fill:#ffc,stroke:#333
    style N fill:#ffc,stroke:#333
    style O fill:#ffc,stroke:#333
    style P fill:#ffc,stroke:#333
    style Q fill:#ffc,stroke:#333
    style R fill:#ffc,stroke:#333
    style S fill:#ffc,stroke:#333

En cada ajuste se debe confirmar la selección con la tecla √; una vez que finalice la programación del módulo o de los módulos se deben guardar los seteos con la tecla S.

TS LOOP-THROUGH – es posible utilizar tal comando para habilitar o deshabilitar la distribución del transport stream sobre back-panel a los módulos adyacentes. Deshabilitando el TS loop-through en el primero modulador no se pone en peligro la recepción de los contenidos en el módulo en sí, sino que se interrumpe la recepción en los moduladores sucesivos.

ACTUAL. LISTA IN – Permite actualizar la lista de los canales en entrada del receptor digital.

IMPORTANTE: Aunque el modulador realiza una actualización automática de la lista de canales en entrada, es aconsejable efectuar una actualización manual después de haber modificado los ajustes de recepción del módulo receptor o la activación del TS loop-through en el modulador que lo precede.

LISTA CANALES IN – Es visualizada la lista de canales presentes en entrada en el transport-stream. Para cada canal de la lista hay disponibles los siguientes submenús:

AÑADES: Permite añadir el canal seleccionado a la lista de los canales de distribuir en salida;

• QUITA: Permite quitar el canal seleccionado de la lista de canales de distribuir en salida;

• PROPRIEDADES CANALES: Proporciona indicaciones sobre las propiedades de los canales de la lista en entrada. Los submenús disponibles son los siguientes:

• NOMBRE PROGRAMA: Proporciona el nombre del programa

• TIPO PROGRAMA: Proporciona información sobre la tipología del programa

• SERVICIO ID: Proporciona indicaciones sobre el indentificador del servicio.

• BITRATE USADO: Proporziona una indicación del bitrate usado. Este parámetro se remiere a la medida total de todos los canales agregados a la lista de canales en salida.

• BITRATE DISPONIBLE: Proporciona una indicación del bitrate disponible. Este parámetro se refiere a la medida total de bitrate disponibles en salida después de la inserción de uno o más canales.

LIST CANALES OUT – Es visualizada la lista de canales en salida seleccionados de la lista de los canales disponibles en entrada. Para cada canal de la lista hay disponibles los siguientes submenús:

• POSICIÓN: Indica la posición ocupada por el canal seleccionado en la cola de prioridad de los canales en salida (véase par 5.2).
• QUITA: Permite eliminar individualmente un canal seleccionado de la lista de canales en salida; en particular, si no son presentes canales de ajustes anteriores en alternativa al restablecimiento de toda la lista de canales.
• CONFIGURAR LCN: permite habilitar por separado la función LCN de cada programa disponible en salida.
• AJUSTAR LCN: permite introducir el valor LCN de cada programa (NOTA - Los valores seleccionables están incluidos entre 0 y 999. Al valor 1.000 le corresponde LCN Deshabilitado).

LIMPIA LISTA OUT – Permite restablecer enteramente la lista de canales en salida.

GESTIÓN PID – Permite gestionar los servicios disponibles, útiles en condiciones de distribuciones particulares. Permite realizar las siguientes ajustes:

• AÑADES PID: para agregar el PID de un programa (Es posible añadir como máximo 10 PID.).
• PID AD JUNTOS: para visualizar la lista de los PID agregados durante la programación.
  • QUITA PID: para quitar sólo el PID seleccionado

- QUITA PID: para quitar/deshabilitar un PID ajustandolo con el teclado numérico del TPE

- LISTA PID CANC.: para visualizar la lista de los PID eliminados/deshabilitados

- RESTABLECE PID: para restablecer manualmente el PID seleccionado eliminado/deshabilitado anteriormente.

• LIMPIA ADJ PIDS: para poner a cero en una única operación todos los PID agregados anteriormente.
- RESTABL. QUITA: para restablecer en una única operación todos los PID eliminados/deshabilitados anteriormente.

SELECCIONAR TS – Permite seleccionar la fuente de entrada del transport stream (paralelo -> panel trasero; ASI -> BNC en el delantero).

TODOS LOS PID OUT – Una función que permite habilitar o deshabilitar la transmisión en salida de todos los programas (PID) incluidos en el TS en entrada (hasta un máximo de 32).

GESTIÓN AVANZADA

Está prevista una gestión avanzada de los parámetros de configuración relacionados con el transpondedor o el programa para superar posibles anomalías asociadas a la obsolescencia o a la gestión incompleta de algunos parámetros por parte de los set top box conectados a la toma. Resumiendo:

• AJUSTAR ONID: se puede modificar manualmente el Network ID respecto al ajustado originariamente por el broadcaster;
• AJUSTAR TS ID: se puede modificar manualmente el ID asociado al Transport Stream respecto al ajustado originariamente por el broadcaster;
• DESCRIF. CABECERA: se puede cambiar el estado (ON/OFF) del flag correspondiente al programa descodificado en central evitando que el mensaje OSD “imagen codificada” lo vuelvan a proponer en superposición el televisor o por el Set Top Box conectado a la toma.

NOTA: El acoplamiento o la eliminación de los PID no conllevan la regeneración de las tablas de programa.

5.1.7 MENU MEDIDAS

Mediante el menú de medida del TPE es posible visualizar algunas informaciones referentes al bitrate y la temperatura del módulo. Los menú disponibles son los siguientes:

En cada ajuste se debe confirmar la selección con la tecla √; una vez que finalice la programación del módulo o de los módulos se deben guardar los seteos con la tecla S.

VERS. SOFTWARE – en sólo lectura, proporciona la versión del software instalado en el módulo.

BITRATE – Permite conocer las medidas efectuadas en el bitrate del multiplex de canales en salida. En particular permite visualizar:

• BITRATE USADO, proporciona una medida en bit/s del bitrate total utilizado por los canales presentes en el multiplex de salida.
• BITRATE DISP., porporciona una medida en bit/s del bitrate total disponible en el multiplex de salida con los canales insertados,
• PICO BR.USADO, proporciona una medida en bit/s del pico del bitrate máximo utilizado de los canales presentes en el multiplex de salida,
• PICO BR.DISP., proporciona una medida en bit/s del pico del bitrate total disponible en el multiplex de salida,
• RESET PICOS BR., permite hacer un reset de los picos a los valores iniciales calculados en base a los ajustes de modulación COFDM. A continuación a un overflow de bitrate, después del cual los picos han alcanzando su valor límite, es útil utilizar esta función.
• ALARMAS OVERFLOW indica si se ha verificado un overflow de bitrate. En particular si tal flag es en ON se verifica una alarma, mientras en condiciones normales de funcionamiento se presenta en OFF. Anulando las alarmas overflow se lleva el módulo a las condiciones de funcionamiento standard (presión del led rojo).

TEMPERATURA – Permite conocer las condiciones de temperatura interna del módulo, o:

- TEMP. MODUL., en sólo lectura, porporciona la indicación sobre la zona de funcionamiento del módulo. Son definidos dos umbrales de trabajo y 3 zonas de funcionamiento:

• NORMAL: ninguna indicación de las alarmas;
- ELEVADA: el LED rojo parpadea velozmente para indicar una anomalía, pero el módulo continua a funcionar correctamente;
- CRÍTICA: el LED rojo permanece encendido fijo y es apagado el módulo. Después de apagarlo, en intervalos regulares de cerca 10 minutos, es reiniciado el módulo y viene realizado un check sobre la temperatura.

- ALARMAS TEMP., da una proporción del evento alarmas temperatura. Si se entra en la zona de temperatura crítica es establecido un flag de alarmas en este submenú que señala la confirmación del evento de alarmas temperatura. Este flag puede ser resetado solamente a través del TPE, después el reset del flag el LED rojo se apaga.

5.2 INDICACIONES PARA LA PROGRAMACIÓN

PREMISA: antes de programar el módulo es aconsejable seguir las siguientes indicaciones de máxima:

1. Hay que decidir si se pretende utilizar la función ALL PID OUT o programar por separado los programas (PID) que tendrán que estar disponibles en salida; de hecho seleccionando la función ALL PID OUT todos los programas disponibles en el Transport Stream de entrada estarán disponibles en salida y algunas funciones se deshabilitarán (por ej. gestión del LCN, gestión del overflow, gestión independiente de los PID, etc.);
2. decidir si se pretende utilizar el transport stream del panel trasero o de la entrada ASI en el panel delantero (sólo para SIG7121);
3. en caso de programación independiente de los programas (PID) que tengan que ponerse a disposición en salida se tendrán que seguir escrupulosamente las indicaciones que se dan a continuación.

La programación y los ajustes de los parámetros de modulación del módulo New Headline debe ser efectuada con atención en la modalidad indicada a continuación.

En particular el bitrate total de los programas en salida tiene que ser inferior al umbral máximo definido por los parámetros de modulación COFDM. Por tanto se tendrá que prestar mucha atención a la selección de la función ALL PID OUT; de hecho si el bitrate total de los programas en salida sobrepasa el permitido, el módulo genera un evento de overflow de bitrate (que en el estado de ALL PID OUT activado no se señala) con el riesgo de que no se consigan distribuir correctamente todos los programas preseleccionados.

Para conocer el bitrate máximo disponible se puede hacer referencia a la tabla siguiente en la cual son mostrados los valores de bitrate en bit/s en función de algunos parámetros de modulación COFDM (constelación, FEC, intervalo de guardia). Las medidas que se indican hacen referencia a una anchura de banda de la frecuencia de salida de 8 MHz, ajustando una anchura de 6 MHz o 7 MHz esos valores serán inferiores.

	Constelación: QPSK
	Intervalo de guardia
FEC		1/4 1/8	1/16 1/32
	1/2 4.976	5.52	8 5.855	6.032
	2/3 6.637	7.37	2 7.807	8.043
	3/4 7.464	8.29	4 8.782	9.050
	5/6 8.294	9.21	6 9.756	10.053
	7/8 8.706	9.67	4 10.246	10.554

	Constelación: 16QAM
	Intervalo de guardia
FEC		1/4 1/8	1/16 1/32
	1/2 9.	952 11.0	57 11.7	1 12.064
	2/3 13.	271 14.	745 15.6	12 16.086
	3/4 14.	928 16.	589 17.5	64 18.093
	5/6 16.	589 18.	430 19.5	16 20.104
	7/8 17.	416 19.	352 20.4	90 21.114

	Constelación: 64QAM
	Intervalo de guardia
FEC		1/4 1/8	1/16 1/32
	1/2 14.928 16	589	17.564	18.093
	2/3 19.905 22	118	23.416	24.126
	3/4 22.393 24	881	26.346	27.143
	5/6 24.881 27	647	29.272	30.161
	7/8 26.123 29	027	30.737	31.669

Los varios parámetros de modulación COFDM (número de portadoras, constelación, FEC, intervalo de guardia) son ajustables del instalador para hacer el sistema mayormente robusto en condiciones instalativas críticas (por ejemplo la presencia de espurio, muchos canales adyacentes, transmisión con errores,...).

IMPORTANTE: En esquemas de instalación standard se aconseja mantener los ajustes de modulación COFDM a los valores de default (constelación 64-QAM, FEC 7/8, intervalo de guardia 1/32). Como se deduce de la tabla encima mostrada, los ajustes de default garantizan la mayor banda ancha disponible.

La programación del modulador va efectuada en modo de hacerla el máximo posible insensible frente a un aumento de bitrate de uno o más programas insertados en el multiplex en salida. El multiplex de los programas en salida es organizado según una cola de prioridad de tipo Last In First Out: el último programa insertado en la cola es el primer programa en ser quitado si se supera el umbral de bitrate máximo disponible. La posición de un programa en la lista puede ser modificada en todo momento mediante el menú específico del TPE. En el caso de alarmas overflow el módulo continua a funcionar correctamente, eliminando uno o más programas a partir de cual tenga prioridad inferior (el primer programa insertado es el más protegido).

NOTA: realice un reseteo completo de la lista de canales de salida antes de introducir otros.

Es fundamental distinguir la programación en dos tipologías en base a la modalidad de transmisión de los programas de distribuir, en el caso de transmisión con bitrate constante (A) o variable (B). Se aconseja para tal objetivo documentarse previamente mediante la ayuda de estadísticas disponibles de fuentes web, como solución alternativa (pero que podrá no ser suficiente) se deben monitorar por algunos minutos las medidas de bitrate proporcionados del TPE.

A. En caso de canales transmitidos con bitrate constante (en general los canales en definición estándar - SD), se recomienda realizar la programación en el modo siguiente:

1. Realizar un reset de los picos de bitrate del menú TPE,
2. Verificar los ajustes de los parámetros de modulación,
3. Insertar uno a la vez los programas en el multiplex de salida efectuando a cada insercción la lectura de la medida de bitrate usado;
4. Después de haber insertado todos los programas deseados verificar que la medida del pico de bitrate usado (disponible en el menú MEDIDA del TPE) no supere el límite máximo disponible.

IMPORTANTE: Se debe prestar atención a no superar el umbral de bitrate máximo, que varia, en base a los parámetros de modulación ajustados, según las tablas mostradas anteriormente. En el caso en el que se verifiquen los eventos de overflow el LED rojo en el panel frontal del módulo parpadea en modalidad veloz y es establecido un FLAG de alarmas en el TPE que se puede visualizar y hacer un reset del menú MEDIDA del programador. Además son retirados uno o más programas a partir del cual tiene la prioridad más baja.

IMPORTANTE: para hacer el módulo insensible a eventuales picos de bitrate dejar un discreto margen después de haber monitorado los picos de bitrate (indicativamente al menos 1 Mbit/s libre para cada canal insertado).

B. En caso de canales transmitidos con bitrate variable (en general los canales en alta definición - HD) la programación del multiplex en salida es distinta de la anterior. Antes de insertar un programa es necesario conocer una estimación del bitrate con el cual es transmitido. Luego proceder como se indica a continuación:

1. efectuar un reset de los picos de bitrate del menú TPE,
2. verificar los ajustes de los parameiros de modulación,
3. insertar primero el programa con bitrate dinámico que se quiere preservar de un eventual overflow de bitrate,
4. efetuar mediante el específico menú del TPE un monitoraje durante al menos 1 minuto de la medida de pico de bitrate usado,
5. Asegurarse que el valor del bitrate disponible que ha quedado sea suficiente para permitir la insercción de más programas,
6. verificar la presencia de programas con bitrate estático en el mismo transponder,
7. Insertar uno a uno los programas en el multiplex de salida efectuando a cada inserción un corto monitoraje del bitrate usado y disponible,
8. Asegurarse que queda a disposición una banda ancha tal para hacer el modulador inmune de eventuales picos de bitrate debido al programa insertado con bitrate dinámico (se recuerda que los programas en alta definición transmitido con bitrate variable puede haber picos de transmisión entorno a los 20 Mbit/s *),

IMPORTANTE: Para mantener el sistema inmune del overflow de bitrate es necesario mantener el bitrate adecuadamente inferior al umbral máximo definido en base a los ajustes de modulación usados (hacer referencia a las tablas mostradas anteriormente). Se recuerda que los programas en alta definición transmitidos con bitrate dinámico pueden haber picos de transmisión hasta 20 Mbit/s; al instalador, como es indicado, asegurarse de haber cuidadosamente monitorado los picos de bitrate durante la programación, también documentarse sobre la modalidad de trasmisión de los canales que se tiene inteción de distribuir.

NOTA: se aconseja de deshabilitar el Transport Stream loop-through en el último modulador instalado.

* Los valores que se indican hacen referencia a las condiciones actuales de transmisión de los canales en SD y HD. Son posibles eventuales cambios debidos al desarrollo tecnológico.

6. INSTRUCCIONES PARA ACTUALIZAR EL FIRMWARE

Para la actualización del firmware del módulo se debe hacer referencia a la sección download de nuestra página web www.fracarro.com.

ATENCIÓN: La actualización del firmware del módulo podría, en algunos casos, tener una duración total de cerca 20 minutos. Es necesario no interrumpir la alimentación del módulo durante la actualización. En caso contrario podría ser necesario llevar el módulo a la asistencia técnica FRACARRO.

7. LOCALIZACIÓN DE AVERÍAS

A continuación se muestran en una tabla recapitulativa algunas indicaciones útiles para el diagnóstico y la solución de posibles malfuncionamientos del módulo.

Anomalía Explicación Solución
LED rojo encendido (no en fase de inicio)	Malfuncionamiento general	Póngase en contacto con el servicio de asistencia técnica de FRACARRO
En la navegación de la central el TPE no reconoce el módulo	Navegación de la central mientras el módulo aún está en fase de inicialización	El modulador necesita unos 30 segundos para inicializarse. Hay que esperar que se complete antes de efectuar la escansión de la central. Desconecte y vuelva a conectar el TPE o vuelva a realizar la escansión
Lista de canales no disponible	La actualización de la lista de canales no se ha producido correctamente.	Realice la actualización manual de la lista de canales a través del menú específico del TPE. Compruebe que esté habilitado el TS-loop through en los módulos precedentes o que se haya seleccionado correctamente la entrada del TS (ASI-Parallel sólo en el módulo SIG7121).
En la lista de canales de salida no aparecen todos los canales ajustados anteriormente	Se ha superado el límite máximo de velocidad binaria disponible y se ha producido un evento de alarma overflow (el LED rojo parpadea rápidamente)	Resetee el flag de alarma overflow y antes de seguir con la programación compruebe según la lista de canales de salida qué canal ha provocado la alarma
Imposible incluir en la lista de canales de salida otro programa	Se ha alcanzado el número máximo de canales que soporta el módulo	El número máximo de canales es 32. Elimine el número que quiera de canales de la lista de salida para añadir otros
En la lista de canales de salida aparecen canales que no están presentes en el transpondedor al que se está conectado	En la lista de canales de salida quedan memorizados canales en cola de instalaciones precedentes	Resetee la lista de canales de salida antes de realizar nuevas programaciones
Tras una actualización firmware el módulo no funciona	La actualización firmware puede durar en algunos casos hasta 20 minutos	Si se ha producido un corte de la alimentación durante la mejora del firmware del módulo póngase en contacto con el servicio de asistencia de FRACARRO para una actualización
La escansión de la central realizada con el TPE no detecta ningún módulo	Ausencia temporal de comunicación entre el módulo y el sub-rack	Desconecte y vuelva a conectar el TPE o realice una nueva escansión de la central
Utilizando el TPE no se consigue entrar en el menú navegación del módulo.	Si el LED verde parpadea rápido y el LED rojo está apagado, el módulo está actualizando la lista de canales.	Espere unos 10 segundos y entre de nuevo en el menú navegación.

8. ESPECIFICACIONES TÉCNICAS

ENTRADA TRANSPORT STREAM
Conector 48 polos en el back panel (y BNC 75	Ω en el delantero - sólo SIG7121)
Tipo Paralelo (8 data bits, clock e datavalid) o Serial (ASI - sólo en SIG7121)
Bitrate máximo 100 Mbit/s (paralelo, back-panel) o 270Mbit/s (serial en BNC delantero - sólo SIG7121)
Nivel TTL
Flujo TS Modalidad continua o burst
Programas SD o HD, FTA o CA, MPEG2 o H264
PID FILTERING Y MULTIPLEXING
Selección mediante TPE de los programas que deben ser remodulados
Regeneración de la tabla para DVB-T
Multiplexing para DVB-T
PCR restamping, LCN management
SEÑAL EN SALIDA
Conectores TIPO F, HEMBRA
Rango de frecuencia 111 ÷ 862 MHz
Canales S2 ÷ E69
Step frecuencia 10 KHz
Precisión frecuencia < 25 KHz
Máximo nivel de salida 85 ± 2 dBμV
Planicidad de canal < ±1dB
Regulación de nivel 0 ÷ 15dB (step 1dB programable)
Pérdida Loop-through	< 1.5 dB
Pérdida de retorno	> 10 dB
Tipo de modulación	DVB-T (ETSI EN 300 744)
Banda ancha del canal 6, 7, 8 MHz
Portadoras	2K, 8K
Constelaciones	QPSK, 16QAM, 64QAM
FEC	1/2, 2/3, 3/4, 5/6, 7/8
Intervalo de guarda	1/4, 1/8, 1/16, 1/32
Espectro	Normale, invertido
MER de salida	> 34 dB
Nivel de las espurias	≥ 50 dB
GENERALES
Temperatura de trabajo	-10 ÷ 45°C
Conexión en back panel	220 VAC, RS485, ADDRESSES LINE, TS
Tensión de alimentación	184 ÷ 264VAC, 50÷60Hz, CLASS II
Consumo máximo	10 W

Los datos técnicos son nominales y hacen referencia a una temperatura de 25° C.

ANEXO - GLOSARIO

ASI - Asynchronous Serial Interface - La Interfaz Serial Asíncrona (ASI) es una interfaz muy popular que se utiliza para llevar transport stream MPEG-2 entre varios equipos profesionales.

BITRATE - El bitrate es la medida de la velocidad de transmisión de una señal calculada en número de bit por segundo (bps). Los multiplos son Kbps (1.024 bps), Mbps (1.024 Kbps) y Gbps (1.024 Mbps).

COFDM (Coded Orthogonal Frequency Division Multiplexing) - Esquema de modulación que subdivide la señal digital a más portantes simultaneamente. Las señales son después enviadas ortogonalmente entre ellas en modo de evitar interferencias. Es utilizado en Europa del estándar DVB-T.

Constelación - Representación en las coordinadas I/Q de los estados de fase y amplitud que puede adoptar un portante numérico modulado QAM o QPSK.

FEC - Forward Error Correction - Técnica de corrección de los errores en fase de recepción obtenida agregando en transmisión una redundancia nota. El código es indicado bajo la forma de relación entre la parte de señal utilizada para los servicios y la parte total de señal disponible. Por ejemplo un FEC de 2/3 indica que 2/3 es la parte disponible para los servicios mientras 1/3 de la señal es reservado al código de corrección.

INTERVALO DE GUARDIA - Para evitar los echoes generados del mismo transmisor o que proceden de otros transmisores con la misma red, es insertado un intervalo de guardia entre los dos simbolos consecutivos.

MPEG (Motion Picture Experts Group) - Comité internacional para la normalización de codificación, compresión, transmisión y registración de las imagenes y del sonido. La compresión consiste en la eliminación de algunos datos que provienen de la digitalización de la señal, no percibida por el ojo o el oído humano.

o MPEG-1 es lo estándar para la comprensión audio y video optimizada para aplicación de baja calidad.

o MPEG-2 es por el contrario utilizado para aplicaciones televisivas de alta calidad.

o MPEG-4 utiliza un algoritmo de comprensión más eficiente y permite, respecto a MPEG-2, una reducción mayor del bit-rate sin perdidas significativas de calidad.

OVERFLOW - Se usa cuando una memoria digital (por ejemplo un buffer) es cargado más de la capacidad que posee para contener datos. En este caso los datos en exceso son perdidos o, en la hipótesis peor, afectan al correcto funcionamiento.

PES - Packetized Elementary Stream - Paquete de datos digitales relativos a las informaciones audio-video-datos de un programa.

PID - Packet Identifier - Número de 13 bit contenido en el TS (Transport Stream) que permite identificar la procedencia de un paquete del TS a un PES. La elección de un programa es efectuada trámite la insercción de los relativos PID video y audio, y cada PID es asociado a un determinado flujo de información.

PORTADORA PILOTO - En la modulación COFDM además de los portadoras de datos que trasportan la información, hay otras portadoras, llamadas piloto, destinadas a funciones auxiliares, por ejemplo la sincronización de trama, frecuencia, tiempo, la estimación del canal, la identificación de la modalidad de transmisión y la realización del rumor de fase.

PS (Program Stream) - Grupo de PES que transportan señales audio, video y datos relativos a un sólo servicio, con un común base temporal.

SYMBOL RATE - El symbol rate es la medida de velocidad de una señal calculada en número de símbolos por segundos. Por ejemplo en la modulación QAM cualquier símbolo es formado por un número de bit igual al exponente de la potencia de 2 que indica el tipo de modulación usado.

TS (Transport Stream) - El transport Stream es el resultado del multiplexing de todos los PES relativos a audio, video y datos de los varios canales transmitidos. Cada flujo DVB es constituido por un Transport Stream, una secuencia de transport packet de 188 byte.

1. ADVERTÊNCIAS DE SEGURANÇA

• Módulo (SIG7120 ou SIG7121);
- N° 3 pontes rápida para a interconexão (KPR41);
• Terminal de 75Ohm (CA75F).

NUM. PORTADORAS - Permite configurar o número de portantes entre 2K e 8K.

- REPOE PID: para restabelecer manualmente o PID seleccionado removido/desabilitado anteriormente

E: Los SIG7120 y SIG7121 cumplen con los requisitos esenciales de las directivas europeas:

• 2004/108/EC, Directiva Compatibilidad Electromagnética (EMC)

• 2006/95/EC, Directiva Baja Tensión (LVD)

y por tanto es conforme con las siguientes normas armonizadas: EN 50083-2 - EN 60065.
