MODE D'EMPLOI SIG7120 FRACARRO

Modulateurs Numeriques COFDM

L'installation du produit doit être effectuée par du personnel qualifié conformément aux lois et aux normes locales sur la sécurité. Le produit est de Classe II, conformément à la norme EN 60065, il ne faudra pas raccorder le câble d'alimentation secteur à la terre du réseau électrique (PE – Protective Earthing). Le produit doit être installé dans l'armoire rack de la série Headline et il ne doit jamais être alimenté directement par un câble d'alimentation externe.

Précautions d'installation

• Le produit ne doit pas être exposé à l'égouttement ou aux éclaboussures d'eau et doit donc être installé dans un endroit sec, à l'intérieur.
• L'humidité, comme les condensation, pourrait endommager l'appareil. Dans ce cas, attendre que le produit soit complètement sec avant de l'utiliser.
• Ne pas installer le produit sur ou près des sources de chaleur, dans des endroits très poussiéreux ou en contact avec des substances corrosives.
• Laisser de l'espace autour du produit pour garantir une ventilation suffisante. Une température de fonctionnement excessive et/ou un chauffage excessif peuvent compromettre le fonctionnement et la durée de vie du produit.
• Pour éviter de se blesser, ce produit doit être fixé au rack en suivant les instructions de montage décrites au Chapitre 3.

Conformément à la directive européenne 2004/108/EC (EMC) le produit doit être installé en utilisant les dispositifs, les câbles et les connecteurs conformes aux indications de la directive pour les installations fixes indiquée ci-dessus.

Mise à la terre de l'installation d'antenne: L'armoire rack sur laquelle le produit est installé doit être branchée, directement ou à travers le rack, à l'électrode de mise à la terre de l'installation de l'antenne conformément à la norme EN50083-1, par. 10. Il est recommandé de suivre les dispositions de la norme EN 50083-1 et de ne pas brancher l'armoire ou le rack à la mise à la terre de protection du réseau électrique d'alimentation.

IMPORTANT : Ne jamais enlever le couvercle du produit, des parties sous tension dangereuse peuvent être accessibles à l'ouverture de l'enveloppe. Seul du personnel qualifié et autorisé peut intervenir sur les circuits internes du produit. En cas de panne, ne pas chercher à le réparer, sous peine de déchéance de la garantie.

2. DESCRIPTION DU PRODUIT

En fonction du standard DVB-T (en utilisant donc la modulation COFDM), le module (SIG7120 ou SIG7121) permet de moduler :

• un signal reçu en entrée par le transport stream sur le back-panel et provenant, par exemple, du récepteur numérique SIG7100 ou SIG7540 (SIG7120).
• un signal reçu en entrée d'un flux ASI provenant par exemple d'appareils professionnels.

Le panneau avant comprend : le connecteur F pour la sortie RF du signal modulé, le connecteur F pour l'entrée de mélange et dans le cas du modulateur SIG7121, le connecteur BNC pour l'entrée du transport stream ASI.

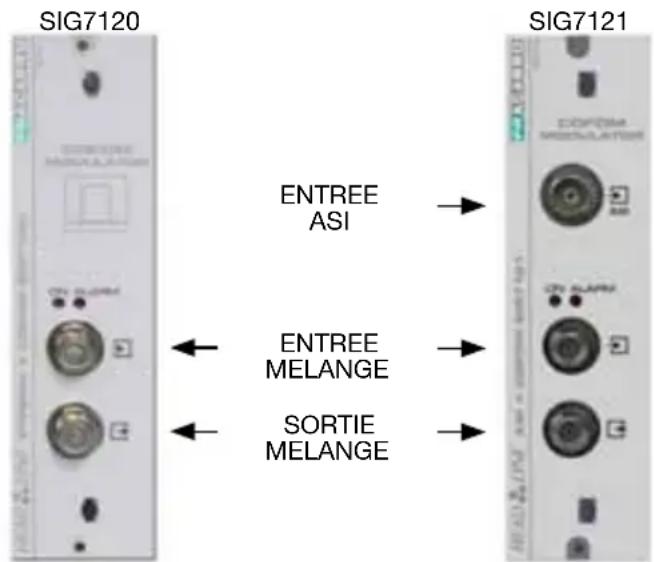

Le dispositif dispose de :

• 1 connecteur BNC d'entrée pour le transport stream ASI (seulement SIG7121) ;
  • 1 connecteur d'entrée de mélange de type F ;
  • 1 connecteur de sortie F ;
• 2 LEDS de fonctionnement et de signalisation (voir le tableau ci-après);
• Trous pour les vis de fixation du module au rack ;
  • Fissures pour les extracteurs.

SIG7120 ENTREE ASI ENTREE MELANGE SORTIE MELANGE SIG7121

ATTENTION : pour la liste complète des caractéristiques techniques, consulter les dernières pages de ces instructions (voir chapitre SPÉCIFICATIONS TECHNIQUES).

Le module (SIG7120 ou SIG7121) s'installe dans le sub-rack de la série NewHead Line (SIG7901 ou SIG7902) comme le montrent les photos ci-dessous. Extraire le module de l'emballage et l'installer dans la position désirée. L'emballage contient le matériel suivant :

• Module (SIG7120 ou SIG7121) ;
• Fils de liaison rapide d'interconnexion (KPR41);
• Charge 75Ohms (CA75F).

Après avoir installé le module, visser les vis contenues dans l'emballage des accessoires. L'installation est de type "plug & play", le module est déjà opérationnel et fonctionne.

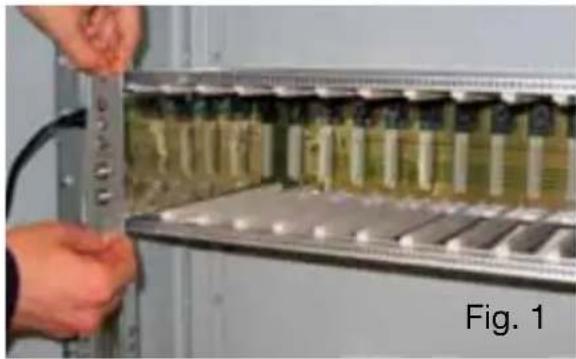

Insérer les modules dans les guides des fiches et les pousser délicatement pour les accrocher au backpanel.

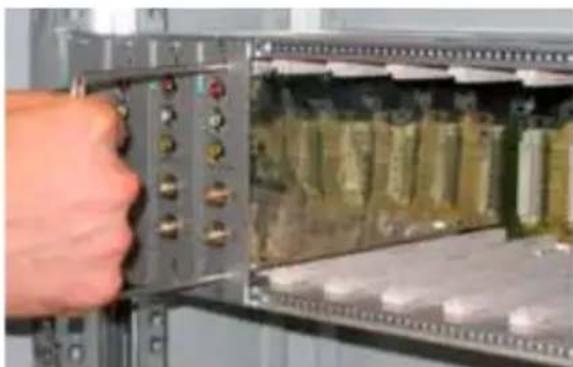

Pour extraire le module, utiliser les poignées fournies avec l'armoire rack Headline.

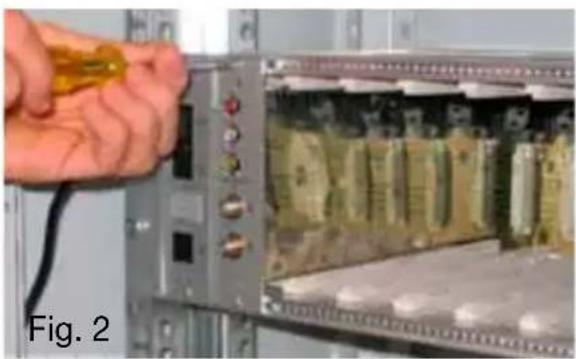

Enlever les vis du panneau avant du module à remplacer et insérer les extracteurs dans les fentes rectangulaires ; tourner les extracteurs de 90° de façon à former une poignée (voir les images suivantes). Tirer la poignée avec la main pour extraire le module. Faire attention à la force utilisée : après l'effort nécessaire pour détacher le module des connecteurs du panneau de fond, le module s'enlève très facilement. Pendant l'extraction du module faire attention à ne pas toucher les couvercles de fermeture qui pourraient provoquer de petites excoriations sur la peau.

Pour les bonnes installation et configuration du module (SIG7120 ou SIG7121), effectuer les opérations suivantes:

1. Installer le module dans le sub-rack 19" (SIG7901 ou SIG7902) comme illustré ci-dessus ;
2. Pour brancher le signal aux autres modules New HeadLine compatibles (s'ils sont présents), utiliser le fil de raccord rigide fourni ;
3. Brancher l'alimentation au sub-rack 19" ;
4. Attendre l'initialisation du module (la LED verte clignote rapidement et la LED rouge reste allumée fixe) ;
5. Brancher le TPE au module d'interconnexion du sub-rack 19" et effectuer les opérations indiquées dans le chapitre 5. INSTRUCTIONS DE PROGRAMMATION.

IMPORTANT : le module effectue la phase initiale de démarrage et de configuration du système dans 30 secondes, avant de commencer la programmation depuis le TPE attendre donc l'achèvement de cette phase. Dans le cas contraire, le module pourrait ne pas être détecté par le programmateur et cela pourrait entraîner la nécessité d'effectuer un nouveau scan de la station de tête avant d'en effectuer la programmation.

Tableau récapitulatif des états des LEDS :

LED verte LED rouge Signification
OFF OFF Modulateur éteint
Clignotement rapide	ON	Modulateur en phase de démarrage et de configuration du système
Clignotement lent ON Initialisation du modulateur
ON OFF		Modulateur alimenté correctement et Transport Stream détecté en entrée
ON Clignotement lent		Modulateur alimenté correctement mais aucun Transport Stream n’est détecté en entrée
ON Clignotement rapide Modulateur en alarme surchauffe ou overflow
Clignotement lent	OFFClignotement lent	Présence de nouveaux paramètres dans le modulateur pas encore mémorisés
ON ON		Modulateur alimenté correctement mais avec une anomalie interne

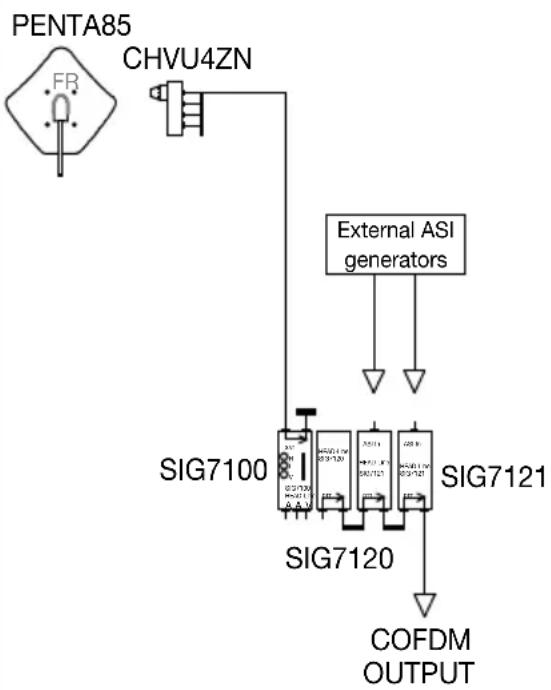

4.1 EXEMPLE TYPIQUE D'INSTALLATION

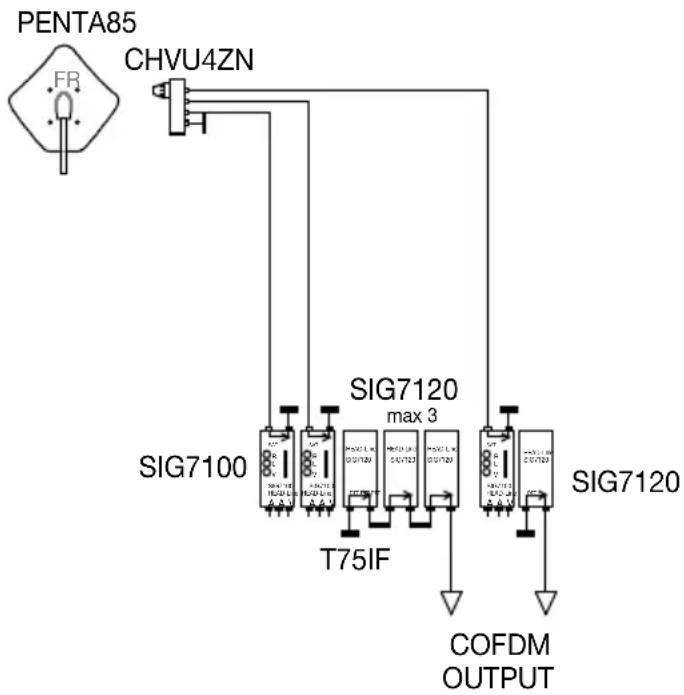

PENTA85 CHVU4ZN External ASI generators SIG7100 SIG7120 SIG7121 COFDM OUTPUT

PENTA85 FR CHVU4ZN SIG7100 T75IF SIG7120 max 3 SIG7120 COFDM OUTPUT

5. ISTRUCTIONS POUR LA PROGRAMMATION

La programmation du module (SIG7120 ou SIG7121) est effectuée en utilisant le programmeur universel TPE depuis lequel il est possible de régler tous les paramètres principaux de fonctionnement.

Pour effectuer la programmation depuis le TPE, il suffit de brancher le programmeur au module d'interconnexion (SIG7900) de la station de tête New HeadLine. Après le scan automatique, il sera possible d'accéder aux modules disponibles présents dans la station de tête ainsi qu'au module à programmer. Se rapporter au paragraphe MENU RÉGLAGE STATION DE TÊTE ET ÉMULATION KTP.

IMPORTANT : Après avoir branché au panneau le module, attendre la conclusion de la phase de démarrage et de configuration du système pendant environ 30 secondes afin que le module soit reconnu correctement. Pendant la programmation, si le message “Attendre...” apparaît souvent sur l’écran (par exemple pendant le défilement de la liste des canaux), il peut être utile d’augmenter à 30 le TIMEOUT du programmeur TPE (réglé par défaut à 12 secondes). Pour effectuer cette procédure, entrer dans le menu “SETUP TPE” – “TIMEOUT COM” (se rapporter au menu SETUP TPE).

IMPORTANT : En utilisant l'interface SIG7905 (module Controller Host), il est possible de vérifier l'état du module et d'en effectuer la programmation à distance. Pour plus d'informations, consulter les instructions du module SIG7905.

IMPORTANT : Pour mémoriser les paramètres programmés, appuyer sur la touche du TPE. Si aucune touche n'est pressée dans les 5 minutes suivant la dernière modification, les données programmées seront perdues et les valeurs précédentes seront rétablies.

Pour une analyse détaillée des fonctions et du menu du TPE, consulter les paragraphes suivants.

Pour toutes les activités de programmation et pour l'interprétation des menus de programmation indiqués dans les diagrammes de flux des paragraphes suivants, consulter la légende des tableaux suivants.

Touches du TPE Fonction de la touche
	Utilisée pour confirmer une valeur insérée ou pour entrer dans un menu
	Utilisée pour effacer une valeur insérée ou pour sortir d’un menu
	Utilisées pour naviguer dans les différentes rubriques du menu
	Utilisées pour insérer des valeurs
	Utilisée pour sauvegarder les modifications effectuées

Indications graphiques dans les diagrammes du menu	Explication
	Sélectionner le menu avec les touches ou et sortir avec la touche ✗
	Faire défiler le menu vers la droite ou vers la gauche ↖
	Faire défiler le menu vers le haut ou vers le bas ↘
	Faire défiler les valeurs vers la droite ou vers la gauche ↕

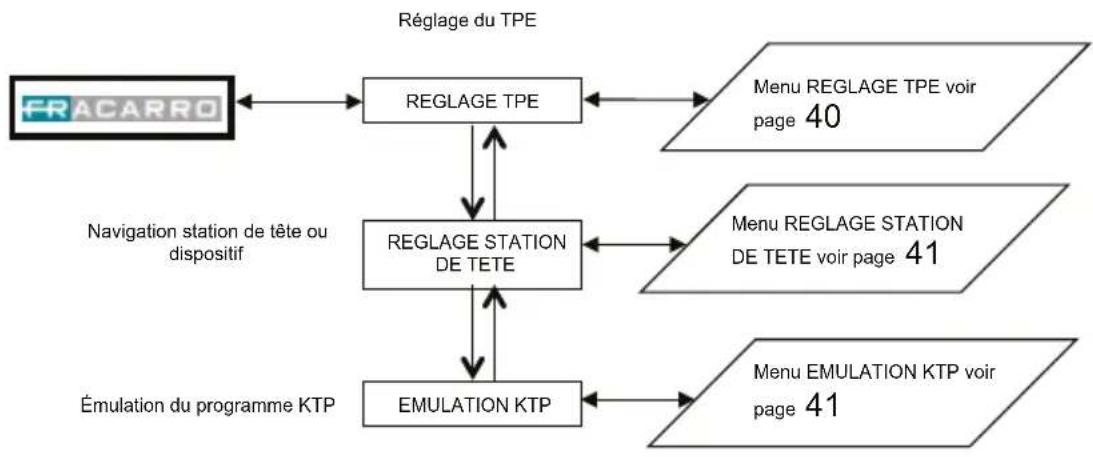

5.1.1 MENU GÉNÉRAL DU TPE

Pour chaque réglage, confirmer le choix avec la touche √; à la fin de la programmation du/des modules/s, mémoriser les réglage avec la touche S.

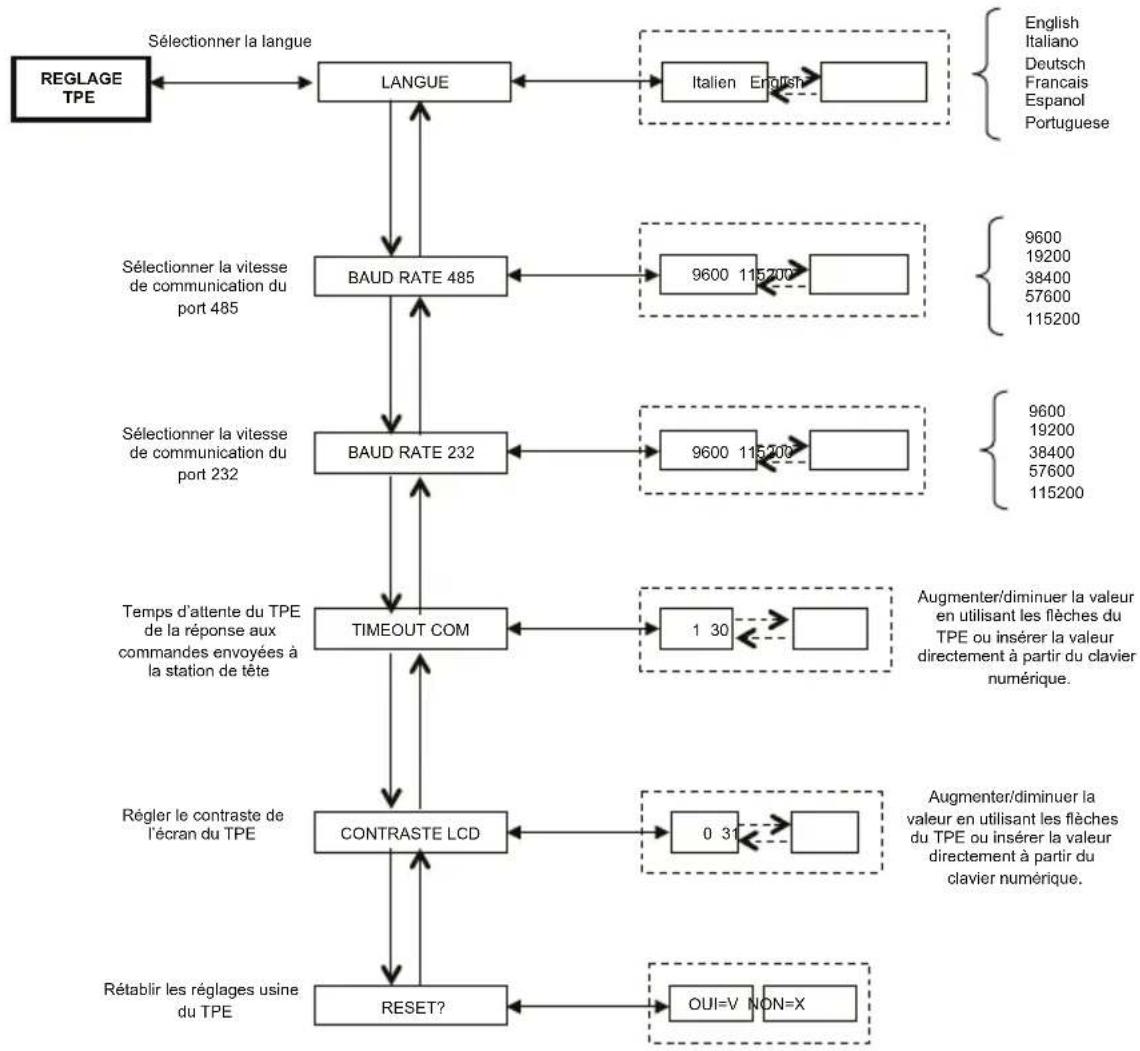

5.1.2 MENU DE RÉGLAGE TPE

    subgraph Language_Selection
        H["English<br>Italiano<br>Deutsch<br>Francais<br>Espanol<br>Portuguese"] --> I["Italien English"]
    end

    subgraph Selection_Layer
        J["Sélectionner la vitesse de communication du port 485"] --> K["9600 115200"]
        L["Sélectionner la vitesse de communication du port 232"] --> M["9600 115200"]
        N["Sélectionner la vitesse de communication du port 485"] --> O["9600 115200"]
        P["Sélectionner la vitesse de communication du port 232"] --> Q["9600 115200"]
        R["Sélectionner la vitesse de communication du port 485"] --> S["9600 115200"]
        T["Sélectionner la vitesse de communication du port 232"] --> U["9600 115200"]
    end

    subgraph Augmentation_Vale Users
        V["Augmenter/diminuer la valeur en utilisant les flèches du TPE ou insérer la valeur directement à partir du clavier numérique."] --> W["1 30"]
        X["Régler le contraste de l'écran du TPE"] --> Y["0 31"]
        Z["Rétablir les réglages usine du TPE"] --> AA["OUI=V NON=X"]
    end

Pour chaque réglage, confirmer le choix avec la touche √; à la fin de la programmation du/des modules/s, mémoriser les réglage avec la touche S.

(En confirmant avec la touche S le changement de la langue, la station de tête réalise un nouveau plan des modules).

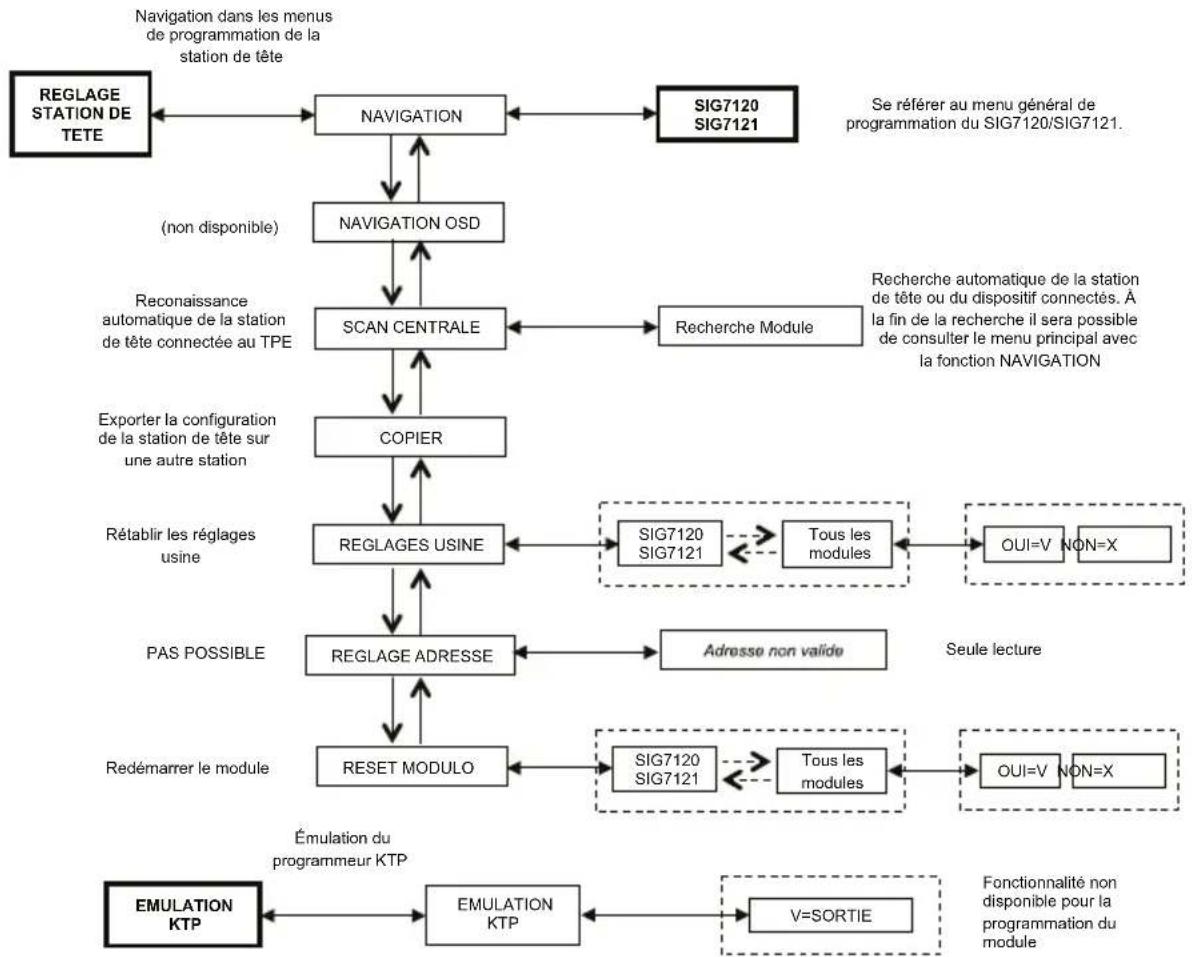

5.1.3 MENU DE RÉGLAGE STATION DE TETE ET ÉMULATION KTP

    subgraph Section 1
        J["Navigation dans les menus de programmation de la station de tête"] --> B
        K["Reconnaissance automatique de la station de tête connectée au TPE"] --> D
        L["Exporter la configuration de la station de tête sur une autre station"] --> E
        M["Rétablir les réglages usine"] --> F
        N["PAS POSSIBLE"] --> G
        O["Redémarrer le module"] --> H

    subgraph Section 2
        P["Recherche Module"] --> D
        Q["SIG7120 SIG7121"] --> F
        R["Tous les modules"] --> S["OUI=V NON=X"]
        T["Adresse non valide"] --> G
        U["Tous les modules"] --> H
    end

    subgraph Section 3
        V["Se référer au menu général de programmation du SIG7120/SIG7121."] --> B
        W["Recherche automatique de la station de tête ou du dispositif connectés. À la fin de la recherche il sera possible de consulter le menu principal avec la fonction NAVIGATION"] --> D
        X["Seule lecture"] --> F
        Y["Fonctionnalité non disponible pour la programmation du module"] --> I
    end

    subgraph Section 4
        Z["Émulation du programmeur KTP"] --> I
        AA["V=SORTIE"] --> I
    end

Pour chaque réglage, confirmer le choix avec la touche √; à la fin de la programmation du/des modules/s, mémoriser les réglage avec la touche S.

NOTE : La modification de l'adresse n'est possible que pour le module d'interconnexion SIG7900 ; après avoir modifié l'adresse, il est nécessaire d'effectuer le balayage des modules de la centrale de tête après lequel les adresses des autres modules sont également mises à jour. Comme alternative, il suffit de débrancher et de rebrancher le TPE à la station de tête de façon à ce qu'il effectue le balayage automatique au démarrage.

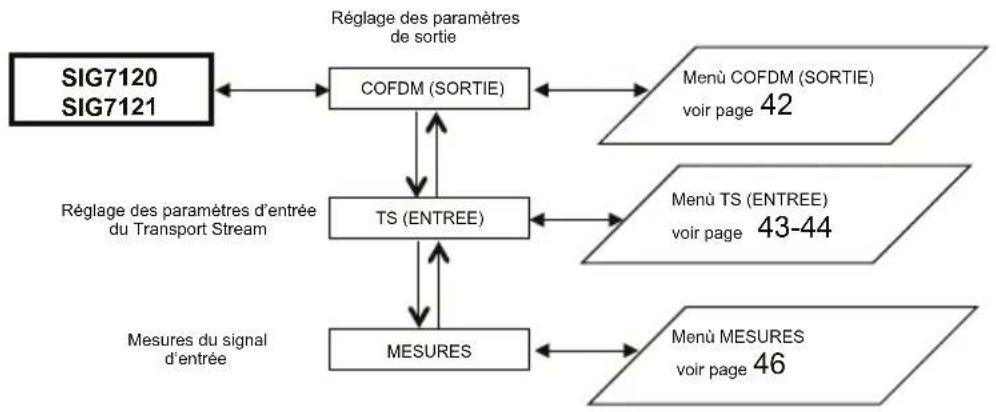

5.1.4 MENU GÉNÉRAL SIG7120 / SIG7121

Pour chaque réglage, confirmer le choix avec la touche √; à la fin de la programmation du/des modules/s, mémoriser les réglage avec la touche S.

5.1.5 MENU COFDM (SORTIE)

Pour chaque réglage, confirmer le choix avec la touche √; à la fin de la programmation du/des modules/s, mémoriser les réglage avec la touche S.

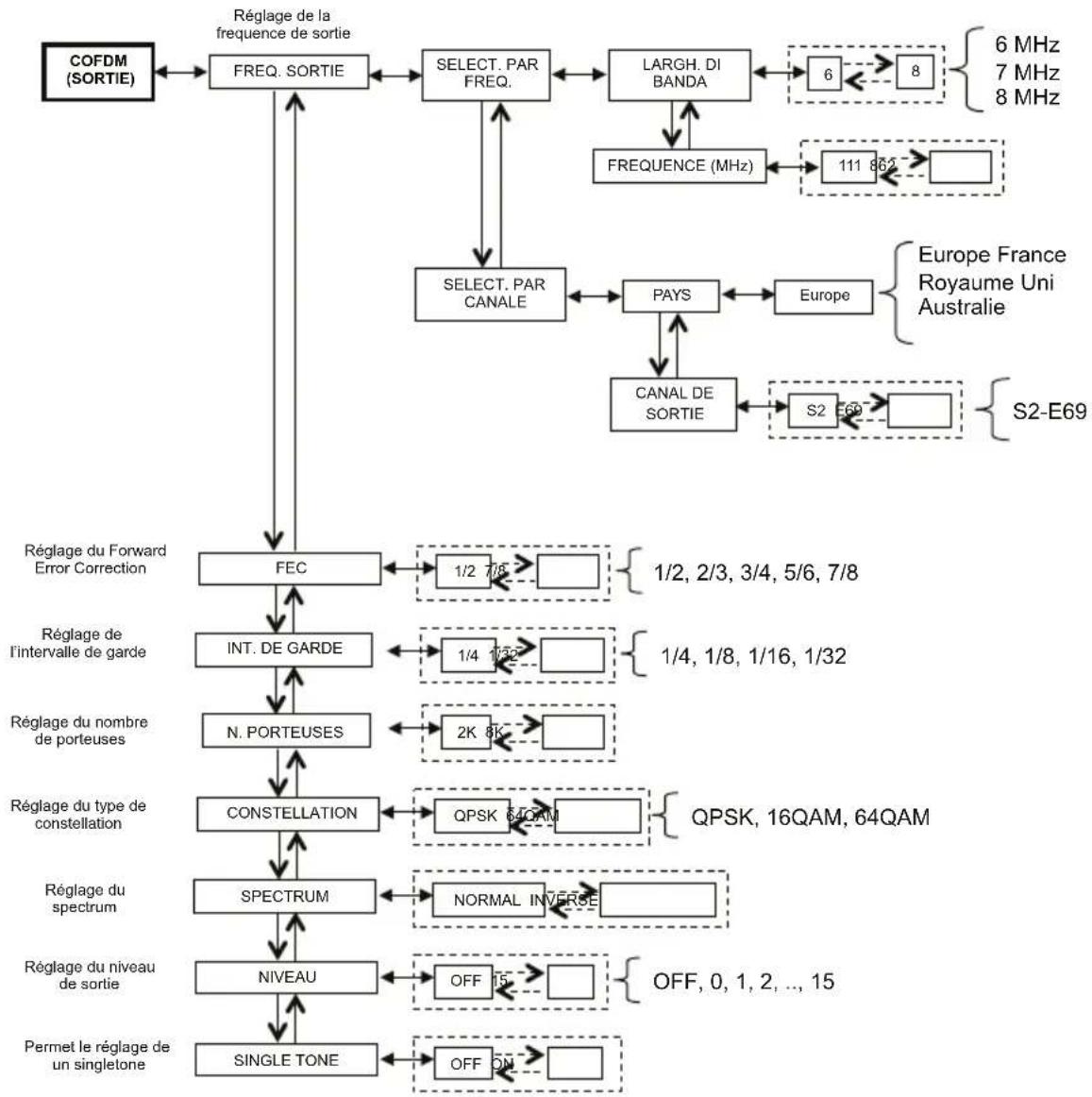

Le menu COFDM (SORTIE) est présenté ci-dessous :

Pour une utilisation correcte, consulter le paragraphe 5.2 "INDICATIONS POUR LA PROGRAMMATION".

FRÉQ. SORTIE – permet de régler la fréquence de sortie en fonction du canal (en réglant le pays et le canal de sortie) ou en fonction de la fréquence en MHz (en réglant la largeur de bande et la fréquence en MHz).

FEC – Permet de régler le paramètre relatif à FEC (Forward Error Correction) parmi les choix possibles (1/2, 2/3, 3/4, 5/6, 7/8).

INT. DE GARDE – Permet de régler l'intervalle de garde parmi les choix possibles (1/4, 1/8, 1/16, 1/32).

N. PORTEUSES – Permet de régler le nombre de porteuses entre 2K et 8K.

CONSTELLATION – Permet de régler la constellation avec laquelle les porteuses sont modulées entre QPSK, 16QAM et 64QAM.

SPECTRUM – Permet de régler le spectre comme NORMAL ou INVERTI en fonction de l'instrument de réception qui ne peut fonctionner qu'avec une des deux modalités. En général, le réglage "SPECTRUM NORMAL" est utilisé.

NIVEAU – Permet de régler le niveau de sortie dans une gamme de 0 à 15 à laquelle correspond un STEP égal à 1dB. En réglant le niveau sur OFF, le signal de sortie est désactivé. Il est possible de régler le niveau de sortie sur OFF seulement en fonctionnement normal et lorsque la fonction SINGLETONE est désactivée.

SINGLETONE – Permet d'utiliser en sortie une seule tonalité pour faciliter la mesure du niveau de sortie. Lorsque la fonction SINGLETONE est activée, aucun autre canal ne peut être inséré.

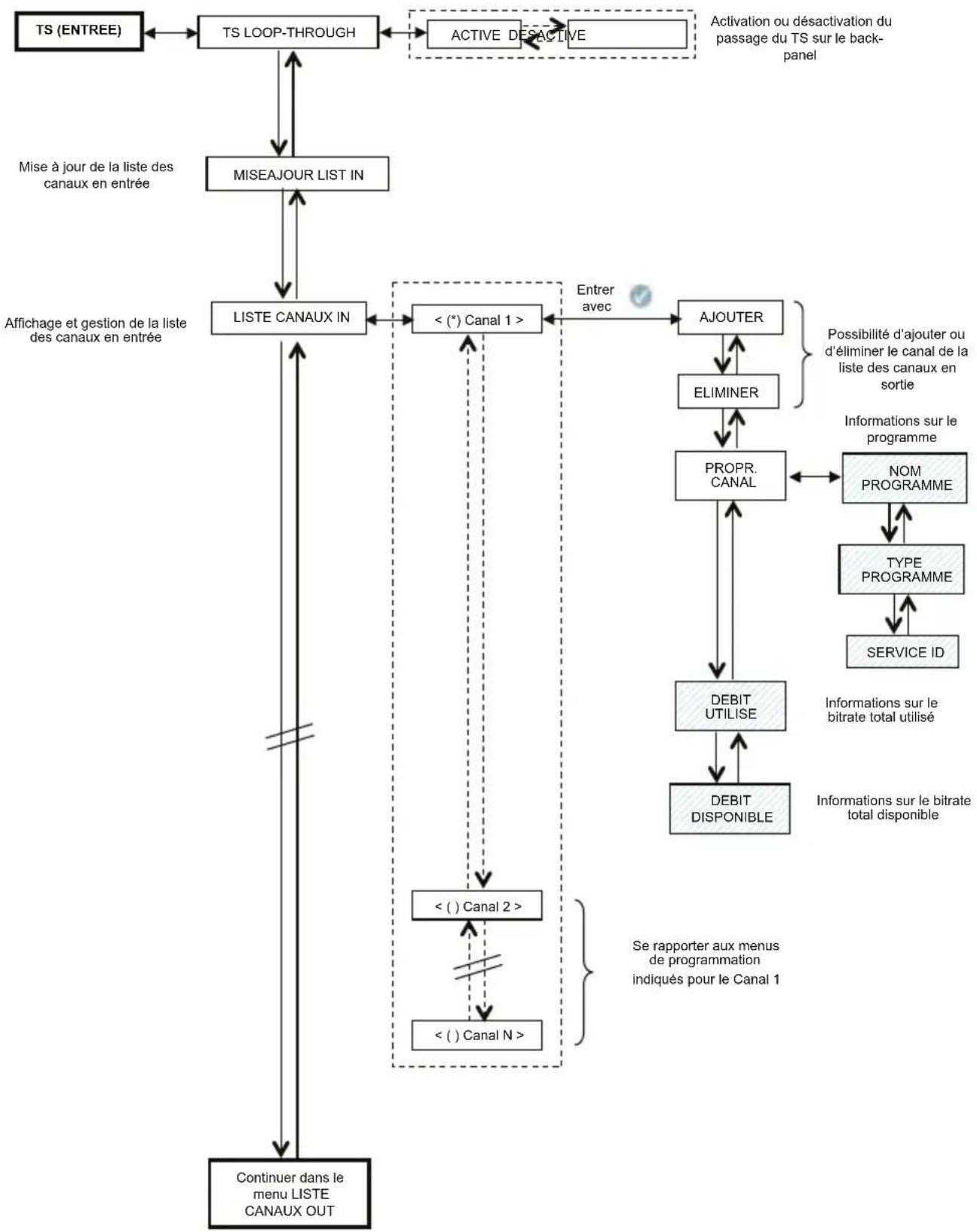

5.1.6 MENU TS (ENTRÉE)

Le menu TS (ENTRÉE) permet de programmer la liste des canaux que le modulateur reçoit du transport stream et qu'il distribue. Le menu détaillé TS est présenté ci-dessous (ENTRÉE) :

Pour chaque réglage, confirmer le choix avec la touche √; à la fin de la programmation du/des modules/s, mémoriser les réglage avec la touche S.

    C -.->|Entrer avec| D
    D -.-> E
    E -.-> F
    F -.-> G
    G -.-> H
    H -.-> I
    I -.-> J

    subgraph Legend
        direction TB
        A -->|Affichage de la liste des canaux en sortie et de la position des canaux dans la liste des priorités. Cette fonction permet d'éliminer individuellement un canal.| B
        B -->|Ensepture d'eliminer d'éliminer un PID, d'afficher la liste des PID ajoutés ou éliminés.| C
        C -->|Ensepture d'eliminer d'éliminer un PID, d'afficher la liste des PID ajoutés ou éliminés.| D
        D -->|Ensepture d'eliminer d'éliminer un PID, d'afficher la liste des PID ajoutés ou éliminés.| E
        E -->|Ensepture d'eliminer d'éliminer un PID, d'afficher la liste des PID ajoutés ou éliminés.| F
        F -->|Ensepture d'eliminer d'éliminer un PID, d'afficher la liste des PID ajoutés ou éliminés.| G
        G -->|Ensepture d'eliminer d'éliminer un PID, d'afficher la liste des PID ajoutés ou éliminés.| H
        H -->|Ensepture d'eliminer d'éliminer un PID, d'afficher la liste des PID ajoutés ou éliminés.| I
        I -->|Ensepture d'eliminer d'éliminer un PID, d'afficher la liste des PID ajoutés ou éliminés.| J
        J -->|Ensepture d'eliminer d'éliminer un PID, d'afficher la liste des PID ajoutés ou éliminés.| K
        K -->|Ensepture d'eliminer d'éliminer un PID, d'afficher la liste des PID ajoutés ou éliminés.| L
        L -->|Ensepture d'eliminer d'éliminer un PID, d'afficher la liste des PID ajoutés ou éliminés.| M
        M -->|Ensepture d'eliminer d'éliminer un PID, d'afficher la liste des PID ajoutés ou éliminés.| N
        N -->|Ensepture d'eliminer d'éliminer un PID, d'afficher la liste des PID ajoutés ou éliminés.| O
        O -->|Ensepture d'eliminer d'éliminer un PID, d'afficher la liste des PID ajoutés ou éliminés.| P
        P -->|Ensepture d'eliminer d'éliminer un PID, d'afficher la liste des PID ajoutés ou éliminés.| Q
        Q -->|Ensepture d'eliminer d'éliminer un PID, d'afficher la liste des PID ajoutés ou éliminés.| R
        R -->|Ensepture d'eliminer d'éliminer un PID, d'afficher la liste des PID ajoutés ou éliminés.| S
        S -->|Ensepture d'eliminer d'éliminer un PID, d'afficher la liste des PID ajoutés ou éliminés.| T
        T -->|Ensepture d'eliminer d'éliminer un PID, d'afficher la liste des PID ajoutés ou éliminés.| U
        U -->|Ensepture d'eliminer d'éliminer un PID, d'afficher la liste des PID ajoutés ou éliminés.| V
        V -->|Ensepture d'eliminer d'éliminer un PID, d'afficher la liste des PID ajoutés ou éliminés.| W
        W -->|Ensepture d'eliminer d'éliminer un PID, d'afficher la liste des PID ajoutés ou éliminés.| X
        X -->|Ensepture d'eliminer d'éliminer un PID, d'afficher la liste des PID ajoutés ou éliminés.| Y
        Y -->|Ensepture d'eliminer d'éliminer un PID, d'afficher la liste des PID ajoutés ou éliminés.| Z
        Z -->|Ensepture d'eliminer d'éliminer un PID, d'afficher la liste des PID ajoutés ou éliminés.| AA
        AA -->|Ensepture d'eliminer d'éliminer un PID, d'afficher la liste des PID ajoutés ou éliminés.| AB
        AB -->|Ensepture d'eliminer d'éliminer un PID, d'afficher la liste des PID ajoutés ou éliminés.| AC
        AC -->|Ensepture d'eliminer d'éliminer un PID, d'afficher la liste des PID ajoutés ou éliminés.| AD
        AD -->|Ensepture d'eliminer d'éliminer un PID, d'afficher la liste des PID ajoutés ou éliminés.| AE
        AE -->|Ensepture d'eliminer d'éliminer un PID, d'afficher la liste des PID ajoutés ou éliminés.| AF
        AF -->|Ensepture d'eliminer d'éliminer un PID, d'afficher la liste des PID ajoutés ou éliminés.| AG
        AG -->|Ensepture d'eliminer d'éliminer un PID, d'afficher la liste des PID ajoutés ou éliminés.| AH
        AH -->|Ensepture d'eliminer d'éliminer un PID, d'afficher la liste des PID ajoutés ou éliminés.| AI
        AI -->|Ensepture d'eliminer d'éliminer un PID, d'afficher la liste des PID ajoutés ou éliminés.| AJ
        AJ -->|Ensepture d'eliminer d'éliminer un PID, d'afficher la liste des PID ajoutés ou éliminés.| AK
        AK -->|Ensepture d'eliminer d'éliminer un PID, d'afficher la liste des PID ajoutés ou éliminés.| AL
        AL -->|Ensepture d'eliminer d'éliminer un PID, d'afficher la liste des PID ajoutés ou éliminés.| AM
        AM -->|Ensepture d'eliminer d'éliminer un PID, d'afficher la liste des PID ajoutés ou éliminés.| AN
        AN -->|Ensepture d'eliminer d'éliminer un PID, d'afficher la liste des PID ajoutés ou éliminés.| AO
        AO -->|Ensepture d'eliminer d'éliminer un PID, d'afficher la liste des PID ajoutés ou éliminés.| AP
        AP -->|Ensepture d'eliminer d'éliminer un PID, d'afficher la liste des PID ajoutés ou éliminés.| AQ
        AQ -->|Ensepture d'eliminer d'éliminer un PID, d'afficher la liste des PID ajoutés ou éliminés.| AR
        AR -->|Ensepture d'eliminer d'éliminer un PID, d'afficher la liste des PID ajoutés ou éliminés.| AS
        AS -->|Ensepture de l'side de l'side de l'side de l'side de l'side de l'side de l'side de l'side de l'side de l'side de l'side de l'side de l'side de l'side de l'side de l'side de l'side de l'side de l'side de l'side de l'side de l'side de l'side de l'side de l'side de l'sides en l'sides en l'sides en l'sides en l'sides en l'sides en l'sides en l'sides en l'sides en l'sides en l'sides en l'sides en l'sides en l'sides en l'sides en l'sides en l'sides en l'sides en l'sides en l'sides en l'sides en l'sides en l'sides en l'sides en l'sides en l'sides in the middle of the middle of the middle of the middle of the middle of the middle of the middle of the middle of the middle of the middle of the middle of the middle of the middle of the middle of the middle of the middle of the middle of the middle of the middle of the middle of the middle of the middle of the middle of the middle of the middle of the middle of the middle of the middle of the middle of the middle of the middle of the middle of the middle of the middle of a main mode |
    style A fill:#f9f9f9,stroke:#333,color:white
    style B fill:#f9f9f9,stroke:#333,color:white
    style C fill:#f9f9f9,stroke:#333,color:white
    style D fill:#f9f9f9,stroke:#333,color:white
    style E fill:#f9f9f9,stroke:#333,color:white
    style F fill:#f9f9f9,stroke:#333,color:white
    style G fill:#f9f9f9,stroke:#333,color:white
    style H fill:#f9f9f9,stroke:#333,color:white
    style I fill:#f9f9f9,stroke:#333,color:white
    style J fill:#f9f9f9,stroke:#333,color:white
    style K fill:#f9f9f9,stroke:#333,color:white
    style L fill:#f9f9f9,stroke:#333,color:white
    style M fill:#f9f9f9,stroke:#333,color:white
    style N fill:#f9f9f9,stroke:#333,color:white
    style O fill:#f9f9f9,stroke:#333,color:white
    style P fill:#f9f9f9,stroke:#333,color:white
    style Q fill:#f9f9f9,stroke:#333,color:white
    style R fill:#f9f9f9,stroke:#333,color:white
    style S fill:#f9f9f9,stroke:#333,color:white
    style T fill:#f9f9f9,stroke:#333,color:white
    style U fill:#f9f9f9,stroke:#333,color:white
    style V fill:#f9f9f9,stroke:#333,color:white
    style W fill:#f9f9f9,stroke:#333,color:white

    %% Legend:
    A: Selective / Selective / Selective / Selective / Selective / Selective / Selective / Selective / Selective / Selective / Selective / Selective / Selective / Selective / Selective / Selective / Selective / Selective / Selective / Selective / Selective / Selective / Selective / Selective / Selective / Selective / Selective / Selective / Selective / Selective / Selective / Selective / Selective / Selective /
    B: Selection by selecting a list of canaux;
    C: Selection by selecting a list of canaux;
    D: Selection by selecting a list of canaux;
    E: Selection by selecting a list of canaux;
    F: Selection by selecting a list of canaux;
    G: Selection by selecting a list of canaux;
    H: Selection by selecting a list of canaux;
    I: Selection by selecting a list of canaux;
    J: Selection by selecting a list of canaux;
    K: Selection by selecting a list of canaux;
    L: Selection by selecting a list of canaux;
    M: Selection by selecting a list of canaux;
    N: Selection by selecting a list of canaux;
    O: Selection by selecting a list of canaux;
    P: Selection by selecting a list of canaux;
    Q: Selection by selecting a list of canaux;
    R: Selection by selecting a list of canaux;
    S: Selection by selecting a list of canaux;
    T: Selection by selecting a list of canaux;
    U: Selection by selecting a list of canaux;
    V: Selection by selecting a list of canaux;
    W: Selection by selecting a list of canaux;
    X: Selection by selecting a list of canaux;
    Y: Selection by selecting a list of canaux;
    Z: Selection by selecting a list of canaux;
    AA: Selection by selecting a list of canaux;
    AB: Selection by selecting a list of canaux;
    AC: Selection by selecting a list of canaux;
    AD: Selection by selecting a list of canaux;
    AE: Selection by selecting a list of canaux;
    AF: Selection by selecting a list of canaux;
    AG: Selection by selecting a list of canaux;
    AH: Selection by selecting a list of canaux;
    AI: Selection by selecting a list of canaux;
    AJ: Selection by selecting a list of canaux;
    AK: Selection by selecting a list of canaux;
    AL: Selection by selecting a list of canaux;
    AM: Selection by selecting a list of canaux;
    AN: Selection by selecting a list of canaux;
    AO: Selection by selecting a list of canaux;
    AP: Selection by selecting a list of canaux;
    AQ: Selection by selecting a list of canaux;
    AR: Selection by selecting a list of canaux;
    ASI: Selection by selecting a list of canaux;
    ATI: Selection by selecting a list of canaux;
    AU: Selection by selecting a list of canaux;
    AV: Selection by selecting a list of canaux;
    AW: Selection by selecting a list of canaux;
    AX: Selection by selecting a list of canaux;
    AY: Selection by selecting a list of canaux;
    AZ: Selection by selecting a list of canaux;
    BA: Selection by selecting a list of canaux;
    BB: Selection by selecting a list of canaux;
    BC: Selection by selecting a list of canaux;
    BD: Selection by selecting a list of canaux;
    BE: Selection by selecting a list of canaux;
    BF: Selection by selecting a list of canaux;
    BG: Selection by selecting a list of canaux;
    BH: Selection by selecting a list of canaux;
    BI: Selection by selecting a list of canaux;
    BJ: Selection by selecting a list of canaux;
    BK: Selection by selecting a list of canaux;
    BL: Selection by selecting a list of canaux;
    BM: Selection by selecting a list of canaux;
    BN: Selection by selecting a list of canaux;
    BO: Selection by selecting a list of canaux;
    BP: Selection by selecting a list of canaux;
    BPB: Selection by selecting a list of canaux;
    BPC: Selection by selecting a list of canaux;
    BPD: Selection by selecting a list of canaux;
    BPE: Selection by selecting a list of canaux;
    BPF: Selection by selecting a list of canaux;
    BPG: Selection by selecting a list of canaux;
    BPH: Selection by selecting a list of canaux;
    BPI: Selection by selecting a list of canaux;
    BPJ: Selection by selecting a list of canaux;
    BPK: Selection by selecting a list of canaux;
    BPL: Selection by selecting a list of canaux;
    BPM: Selection by selecting a list of canaux;
    BPN: Selection by selecting a list of canaux;
    BPO: Selection by selecting a list of canaux;
    BPP: Selection by selecting a list of canaux;
    BPQ: Selection by selecting a list of canaux;
    BPR: Selection by selecting a list of canaux;
    BPS: Selection by selecting a list of canaux;
    BPT: Selection by selecting a list of canaux;

TS LOOP-THROUGH – il est possible d'utiliser cette commande pour activer ou désactiver la distribution du transport stream sur le back-panel aux modules adjacents. En désactivant le TS loop-through dans le premier modulateur, la réception des contenus dans le module n'est pas compromise mais la réception dans les modulateurs suivants est interrompue.

MISEAJOUR LISTE IN – Permet de mettre à jour la liste des canaux en entrée provenant du récepteur numérique.

IMPORTANT : Même si le modulateur effectue une mise à jour automatique de la liste des canaux en entrée, il est conseillé d'effectuer une mise à jour manuelle après avoir modifié les réglages de réception du module récepteur ou l'activation du TS loop-through dans le modulateur qui le précède.

LISTE CANAUX IN – La liste des canaux présents en entrée dans le transport-stream est affichée. Pour chaque canal de la liste, les sous-menus suivants sont disponibles :

AJOUTER : Permet d'ajouter le canal sélectionné à la liste des canaux à distribuer en sortie ;

• ÉLIMINER : Permet d'éliminer le canal sélectionné de la liste de canaux à distribuer en sortie ;
• PROPR. CANAL : fournit les indications sur les propriétés des canaux dans la liste en entrée. Les sous-menus disponibles sont :

• NOM PROGRAMME : Fournit le nom du programme
- TYPE PROGRAMME : Fournit des informations sur la typologie du programme
- SERVICE ID : Fournit des indications sur l'identification du service.

• DEBIT UTILISÉ : Fournit une indication du bitrate utilisé. Ce paramètre se rapporte à la mesure totale sur tous les canaux ajoutés à la liste des canaux en sortie.
• DEBIT DISPONIBLE : Fournit une indication du bitrate utilisé. Ce paramètre se rapporte à la mesure totale de bitrate disponible en sortie après l'insertion d'un ou de plusieurs canaux.

LISTE CANAUX OUT – Affichage de la liste des canaux en sortie sélectionnés dans la liste de canaux disponibles en entrée. Pour chaque canal de la liste, les sous-menus suivants sont disponibles :

• POSITION : Indique la position occupée par le canal sélectionné dans la liste des priorités des canaux en sortie (voir par. 5.2),
• ÉLIMINER : Permet d'éliminer individuellement un canal sélectionné de la liste des canaux en sortie ; en particulier, lorsque des canaux réglés précédemment sont présents, cette fonction permet de remettre à zéro toute la liste des canaux.
• CONFIGURATION LCN: permet d'activer individuellement la fonction LCN pour chaque programme disponible en sortie.
• RÉGLAGE LCN : permet d'insérer la valeur LCN pour chaque programme (NOTE - Les valeurs sélectionnables sont comprises entre 0 et 999. LCN Désactivé correspond à la valeur 1000).

EFFAC LISTE OUT – Permet de remettre à zéro toute la liste de canaux en sortie.

GESTION PID – Permet de gérer les services disponibles dans des conditions de distribution particulières. Cette fonction permet d'effectuer les réglages suivants :

• AJOUTER PID : pour ajouter les PID d'un programme (il est possible d'ajouter 10 PID maximum)
• PID AJOUTES : pour afficher la liste des PID ajoutés pendant la programmation

- ELIMINER PID : pour n'éliminer que le PID sélectionné

• ÉLIMINER PID : pour enlever/désactiver un PID en le réglant depuis le clavier numérique du TPE
• LISTE PID ELIMINES : pour afficher la liste des PID éliminés/désactivés
• REACTIVER PID : pour rétablir manuellement le PID sélectionné éliminé/désactivé précédemment
• EFFACE PID AJOUT : pour remettre à zéro en une seule opération tous les PID ajoutés précédemment.
• REACT. PID ELIM. : pour rétablir en une seule opération tous les PID éliminés/désactivés précédemment.

SÉLECTION TS – Permet de sélectionner la source d'entrée du transport stream (parallèle -> panneau arrière ; ASI -> BNC panneau avant).

TOUS LES PID OUT – Fonction permettant d'activer ou de désactiver la transmission en sortie de tous les programmes (PID) contenus dans le TS en entrée (jusqu'à un maximum de 32).

GESTION AVANCÉE

Une gestion avancée des paramètres de configuration liés au transpondeur ou au programme a été prévue pour résoudre d'éventuelles anomalies liées à l'obsolescence ou à la gestion incomplète de certains paramètres de la part des set top box branchés à la prise.

En bref :

• RÉGLAGE ONID : il est possible de modifier manuellement le Network ID par rapport à celui qui a été programmé à l'origine par le broadcaster ;
• RÉGLAGE TS ID : il est possible de modifier manuellement l'ID associé au Transport Stream par rapport à celui qui a été programmé à l'origine par le broadcaster ;
• DECRYPT. TÊTE : il est possible de changer l'état (ON/OFF) du flag relatif au programme décodé dans la station de tête en évitant que le message OSD "image codée" soit reproposé en superposition par le téléviseur ou par le Set Top Box branché à la prise.

NOTE : si des PID sont ajoutés ou enlevés il n'est pas nécessaire de régénérer les tableaux des programmes.

5.1.7 MENU MESURES

Pour chaque réglage, confirmer le choix avec la touche √; à la fin de la programmation du/des modules/s, mémoriser les réglage avec la touche S.

Depuis le menu mesures du TPE, il est possible d'afficher certaines informations sur le bitrate et sur la température du module. Les menus disponibles sont les suivants :

VERSION LOGICIEL – en lecture seule, fournit la version du logiciel installé dans le module.

DEBIT – Permet de connaître les mesures effectuées sur le bitrate du multiplexeur des canaux en sortie. En particulier, cette fonction permet d'afficher :

• DEBIT UTILISÉ, fournit une mesure en bit/s du bitrate totalement utilisé par les canaux présents dans le multiplexeur de sortie,
• DEBIT DISPONIBLE, fournit une mesure en bit/s du bitrate total disponible dans le multiplexeur de sortie avec les canaux insérés,
• PIC DEB. UTILISÉ, fournit une mesure en bit/s du pic de bitrate maximum utilisé par les canaux présents dans le multiplexeur de sortie,
• PIC DEB. DISPON., fournit une mesure en bit/s du pic de bitrate total disponible dans le multiplexeur de sortie,
• RESET PICS DEB., permet de remettre les pics aux valeurs initiales calculées en fonction des réglages de modulation COFDM. Utiliser cette fonction en cas d'overflow de bitrate, après lequel les pics atteignent leur valeur limite,
• ALARMAS OVERFLOW indique qu'un overflow de bitrate est intervenu. En particulier, si ce flag est sur ON, cela signifie qu'une alarme s'est déclenchée alors que dans des conditions normales de fonctionnement, il est sur OFF. En annulant l'alarme overflow, le module revient aux conditions de fonctionnement standard (extinction de la LED rouge).

TEMPÉRATURE – Permet de connaître les conditions de température interne du module, c'est-à-dire :

- TEMP. MODUL., en lecture seule, fournit l'indication sur la zone de fonctionnement du module. Deux seuils de travail et trois zones de fonctionnement sont définis :

• NORMAL : aucune indication d'alarme ;
- ÉLEVÉE : la LED rouge clignote rapidement pour indiquer une anomalie, mais le module continue à fonctionner correctement ;
- CRITIQUE : la LED rouge reste allumée fixe et le module est éteint. Après l'extinction, à des intervalles réguliers d'environ 10 minutes, le module est rallumé et un contrôle de la température est effectué.

- ALARME TEMP., fournit une indication de l'événement d'alarme de température. En entrant dans la zone de température critique, un flag d'alarme est réglé dans le sous-menu indiquant que l'événement d'alarme de température s'est produit. Ce flag ne peut être réinitialisé que depuis le TPE ; après la réinitialisation du flag, la LED rouge s'éteint.

PRÉAMBULE : avant de passer à la programmation du module, il est conseillé de suivre les indications ci-dessous :

1. décider d'utiliser la fonction ALL PID OUT ou bien de programmer individuellement les programmes (PID) qui devront être disponibles en sortie ; en effet, en sélectionnant la fonction ALL PID OUT, tous les programmes disponibles dans le Transport Stream en entrée seront rendus disponibles en sortie et certaines fonctions seront désactivées (par ex. gestion du LCN, gestion de l'overflow, gestion individuelle des PID, etc..) ;
2. décider d'utiliser le transport stream depuis le panneau arrière ou bien depuis l'entrée ASI sur le panneau avant (seulement pour SIG7121) ;
3. en cas de programmation individuelle des programmes (PID) à rendre disponibles en sortie, suivre attentivement les indications ci-dessous.

La programmation et le réglage des paramètres de modulation du module New Headline doivent être effectués attentivement dans la modalité indiquée ci-dessous. En particulier, le bitrate total des programmes en sortie doit être inférieur au seuil maximum défini par les paramètres de modulation COFDM. Faire attention à la sélection de la fonction ALL PID OUT ; en effet, si le bitrate total des programmes en sortie dépasse la valeur admise, le module génère un événement d'overflow de bitrate (qui dans la condition d'ALL PID OUT activée n'est pas signalé) ce qui entraîne le risque de ne pas réussir à distribuer correctement tous les programmes choisis.

Pour connaître le bitrate maximum disponible, se rapporter aux tableaux suivants indiquant les valeurs de bitrate en bit/s en fonction de certains paramètres de modulation COFDM (constellation, FEC, intervalle de garde). Les mesures indiquées se rapportent à une largeur de bande de la fréquence de sortie égale à 8 MHz ; en programmant une largeur de 6 MHz ou 7 MHz, ces valeurs seront inférieures.

	Constellation: QPSK
	Intervalle de garde
FEC		1/4 1/8	1/16 1/32
	1/2 4.976	5.528	5.855	6.032
	2/3 6.637	7.372	7.807	8.043
	3/4 7.464	8.294	8.782	9.050
	5/6 8.294	9.216	9.756	10.053
	7/8 8.706	9.674	10.246	10.554

	Constellation: 16QAM
	Intervalle de garde
FEC		1/4 1/8 1/16 1/32
	1/2 9.952 11.057 11.711 12.064
	2/3 13.271 14.745 15.612 16.086
	3/4 14.928 16.589 17.564 18.093
	5/6 16.589 18.430 19.516 20.104
	7/8 17.416 19.352 20.490 21.114

	Constellation: 64QAM
	Intervalle de garde
FEC		1/4 1/8	1/16 1/32
	1/2 14.928 16.589	17.5	64	18.093
	2/3 19.905 22.118	23.4	16	24.126
	3/4 22.393 24.881	26.3	46	27.143
	5/6 24.881 27.647	29.2	72	30.161
	7/8 26.123 29.027	30.7	37	31.669

Les différents paramètres de modulation COFDM (nombre de porteuses, constellation, FEC, intervalle de garde) peuvent être réglés par l'installateur pour rendre le système plus résistant dans des conditions d'installation critiques (par exemple en présence de parasites, de beaucoup de canaux adjacents, de transmission avec erreurs, ...).

IMPORTANT : Dans des schémas d'installation standard, il est conseillé de laisser les réglages de modulation COFDM aux valeurs par défaut (constellation 64-QAM, FEC 7/8, intervalle de garde 1/32). Comme indiqué par les tableaux ci-dessous, les réglages par défaut garantissent une plus grande largeur de bande disponible. La programmation du modulateur doit être effectuée de façon à le rendre le plus insensible possible en cas d'augmentation de bitrate d'un ou de plusieurs programmes insérés dans le multiplexeur en sortie. Le multiplexeur des programmes en sortie est organisé selon une liste de priorités de type Last In First Out : le dernier programme inséré est le premier programme qui est éliminé si le seuil maximum de bitrate disponible est dépassé. La position d'un programme dans la liste peut être modifiée à chaque moment depuis le menu spécifique du TPE. En cas d'alarme overflow, le module continue à fonctionner correctement, en éliminant un ou plusieurs programmes à commencer par celui qui a une priorité inférieure (le premier programme inséré est donc le plus protégé).

NOTE : effectuer la réinitialisation complète de la liste des canaux en sortie avant d'en insérer d'autres. Il est fondamental de distinguer la programmation en deux typologies en fonction des modalités de transmission des programmes à distribuer, ou en cas de transmission avec bitrate statique (A) ou dynamique (B). Dans ce but, il est conseillé de se documenter préalablement en utilisant des statistiques disponibles sur internet, comme solution alternative (mais qui ne pourrait pas être suffisante), il est nécessaire de contrôler pendant quelques minutes les mesures de bitrate fournies par le TPE.

A. En cas de canaux transmis avec bitrate statique (en général les canaux en Définition Standard - SD), il est conseillé d'effectuer la programmation comme indiqué ci-dessous :

1. effectuer une réinitialisation des pics de bitrate depuis le menu TPE,
2. vérifier le réglage des paramètres de modulation,
3. insérer l'un après l'autre les programmes du multiplexeur de sortie en effectuant à chaque insertion la lecture de la mesure de bitrate utilisé ;
4. après avoir inséré tous les programmes désirés, vérifier que la mesure du pic de bitrate utilisé (disponible dans le menu MESURES du TPE) ne dépasse pas la limite maximum disponible.

IMPORTANT : Faire attention à ne pas dépasser le seuil de bitrate maximum qui varie en fonction des paramètres de modulation réglés, selon les tableaux indiqués ci-dessus. Si un événement d'overflow intervient, la LED rouge du panneau avant du module clignote rapidement et un FLAG d'alarme est programmé dans le TPE, affichable et réglable depuis le menu MESURES du programmeur. De plus, un ou plusieurs programmes sont éliminés en partant de celui qui a la priorité la plus basse. Si un ou plusieurs PID ont été ajoutés manuellement, la première action sera de les éliminer.

IMPORTANT : pour rendre le module insensible à des pics éventuels de bitrate, laisser assez de marge après avoir contrôlé les pics (en général, au moins 1 Mbit/s libres pour chaque canal inséré).

B. En cas de canaux transmis avec bitrate dynamique (en général à Haute Définition - HD), la programmation du multiplexeur en sortie est différente de la précédente. Avant d'insérer un programme, il est nécessaire de connaître une évaluation du bitrate avec lequel il est transmis. Puis suivre les indications suivantes :

1. effectuer la réinitialisation des pics de bitrate depuis le menu TPE,
2. vérifier le réglage des paramètres de modulation,
3. insérer en premier le programme avec bitrate dynamique que l'on désire préserver contre un éventuel overflow de bitrate,
4. effectuer le contrôle depuis le menu spécifique du TPE pendant au moins 1 minute après la mesure de pic de bitrate utilisé,
5. vérifier que la valeur de bitrate disponible est suffisante pour permettre l'insertion d'autres programmes,
6. vérifier la présence de programmes avec bitrate statique dans le même transpondeur,
7. insérer les programmes dans le multiplexeur de sortie l'un après l'autre en effectuant à chaque insertion un contrôle attentif du bitrate utilisé et disponible,
8. vérifier qu'une largeur de bande est disponible, permettant d'éviter des pics de bitrate au modulateur dus au programme inséré avec un bitrate dynamique (on rappelle que les programmes à haute définition transmis avec bitrate variable peuvent avoir des pics de transmission d'environ 20 Mbit/s *),

IMPORTANT : Pour sauvegarder le système contre les overflow de bitrate, il est nécessaire de conserver le bitrate suffisamment au-dessous du seuil maximum défini en fonction des réglages de modulation utilisés (se rapporter aux tableaux ci-dessus). On rappelle que les programmes à haute définition transmis avec bitrate dynamique peuvent avoir des pics de transmission jusqu'à 20 Mbit/s ; comme indiqué, l'installateur doit donc contrôler attentivement les pics de bitrate pendant la programmation, et se documenter sur les modalités de transmission des canaux à distribuer.

NOTE : il est conseillé de désactiver le Transport Stream loop-through dans le dernier modulateur installé.

* Les valeurs indiquées se rapportent aux conditions actuelles de transmission des canaux en SD et HD. D'éventuels changements sont possibles grâce au développement technologique.

6. INSTRUCTIONS POUR LA MISE À JOUR DU MICROLOGICIEL

Pour la mise à jour du micrologiciel des modules se référer à la section télécharger de notre site internet www.fracarro.com.

ATTENTION : La mise à jour du micrologiciel du module pourrait, en certains cas, durer environ 20 minutes. Ne pas couper l'alimentation du module pendant la mise à jour ; cela pourrait rendre nécessaire de porter le module dans le centre d'assistance technique FRACARRO.

Des informations utiles pour la diagnose et la solution de mauvais fonctionnements éventuels du module sont indiquées dans le tableau ci-dessous.

Anomalie Explication Solution
LED rouge allumée (pas en phase de démarrage)	Mauvais fonctionnement général	Contacter l’assistance technique FRACARRO
Dans la navigation de la station de tête, le TPE ne reconnaît pas le module	Navigation de la station de tête lorsque le module est encore en phase d’initialisation	L’initialisation du modulateur s’effectue en 30 secondes. Avant d’effectuer le scan de la station de tête, attendre que l’initialisation soit complétée. Débrancher le TPE et le rebrancher ou effectuer de nouveau le scan.
Liste des canaux non disponibles	La mise à jour de la liste des canaux n’a pas été effectuée cor- rectement	Effectuer la mise à jour manuelle de la liste des canaux depuis le menu du TPE. Vérifier que le S-loop through est activé dans les modules précédents ou que l’en-trée du TS (ASI-Parallel seulement dans le module SIG7121) a été sélectionnée cor- rectement.
Tous les canaux réglés précédemment n’appa-raissent pas dans la liste des canaux en sortie	La limite maximum de bitrate disponible a été vérifiée et un événement d’alarme overflow s’est produit (la LED rouge cli-gnote rapidement)	Remettre à zéro le flag d’alarme overflow et avant de continuer la programmation, vérifier sur la base de la liste des canaux en sortie le canal qui a provoqué l’alarme
Impossible d’insérer un autre programme dans la liste des canaux en sortie	Le nombre maximum de canaux supportés par le module est at-teint	Le nombre maximum de canaux est 32. Éliminer le nombre de canaux désiré de la liste en sortie pour en ajouter d’autres
Des canaux qui ne sont pas présents dans le transpon-deur accroché apparaissent dans la liste des canaux en sortie	Des canaux d’installations précédentes restent mémorisés dans la liste des canaux en sortie	Remettre à zéro la liste des canaux en sortie avant d’effectuer de nouvelles pro- grammations
Le module ne fonctionne pas après la mise à jour du micro-logiciel	La mise à jour du micrologiciel peut dans certains cas durer ju-squ’à 20 minutes	Si une interruption de courant a lieu pendant la mise à jour du micrologiciel, contacter l’assistance FRACARRO pour la mise à jour
Le scan de la station de tête depuis le TPE ne détecte au-cun module	Absence temporaire de com-munication entre le module et le sub-rack	Débrancher et reconnecter le TPE ou effectuer un nouveau scan de la station de tête
Depuis le TPE il n’est pas pos-sible d’accéder au menu de navigation du module.	Si la LED verte clignote rapi-dement et si la LED rouge est éteinte, le module est en train de mettre à jour la liste des canaux.	Attendre environ 10 secondes avant d’entrer de nouveau dans le menu de na-vigation.

1. SPECIFICATIONS TECHNIQUES

ENTRÉE DU TRANSPORT STREAM
Connecteur	48 pôles sur le back panel (et BNC 75Ω sur le pan-neau avant - seulement SIG7121)
Typologie Parallèle (8 data bits, clock e datavalid) ou Série(ASI - seulement sur SIG7121)
Bitrate maximum 100 Mbit/s (parallèle, back-panel) ou 270Mbit/s(série sur BNC avant - seulement SIG7121)
Niveau TTL
Flux TS Mode continu ou burst
Programmes SD o HD, FTA o CA, MPEG2 o H264
FILTRAGE ET MULTIPLEXAGE DES PID
Sélection des programmes à remoduler depuis le TPE
Régénération du tableau pour DVB-T
Multiplexage pour DVB-T
PCR restamping, LCN management
SIGNAL EN SORTIE
Connecteurs TYPE F, FEMELLE
Intervalle de fréquence 111 ÷ 862 MHz
Canaux S2 ÷ E69
Pas en fréquence 10 KHz
Précision en fréquence < 25 KHz
Niveau maximum de sortie 85 ± 2 dBμV
Platitude du canal < ±1dB
Régulation du niveau 0 ÷ 15dB (pas 1dB programmabile)
Perte Loop-through	< 1.5 dB
Perte de retour	> 10 dB
Type de modulation	DVB-T (ETSI EN 300 744)
Largeur de bande du canal	6, 7, 8 MHz
Porteuses	2K, 8K
Constellations	QPSK, 16QAM, 64QAM
FEC	1/2, 2/3, 3/4, 5/6, 7/8
Intervalle de garde	1/4, 1/8, 1/16, 1/32
Spectre	Normal, inversé
MER en sortie	> 34 dB
Niveau des parasites	≥ 50 dB
INDICATIONS GÉNÉRALES
Température de fonctionnement	-10 ÷ 45°C
Branchement au back panel	220 VAC, RS485, ADDRESSES LINE, TS
Tension d'alimentation	184 ÷ 264VAC, 50÷60Hz, CLASSE II
Consommation maximum	10 W

Les caractéristiques techniques sont nominales et se réfèrent à une température de fonctionnement de 25° C.

ANNEXE - GLOSSAIRE

ASI - Asynchronous Serial Interface - L'Interface Série Asyncrone (ASI) est une interface très diffusée utilisée pour acheminer le transport stream MPEG-2 entre différents appareils professionnels.

BITRATE - Le bitrate est la mesure de la vitesse de transmission d'un signal calculée en nombre de bit par seconde (bps). Les multiples sont Kbps (1.024 bps), Mbps (1.024 Kbps) et Gbps (1.024 Mbps).

COFDM (Coded Orthogonal Frequency Division Multiplexing) - Schéma de modulation qui divise le signal numérique en plusieurs porteuses simultanées. Les signaux sont envoyés orthogonalement entre eux de façon à éviter les interférences. Il est utilisé en Europe par le DVB-T.

CONSTELLATION - Représentation dans les coordonnées I/Q des états de phase et d'amplitude que peut avoir une porteuse numérique modulée QAM ou QPSK.

FEC - Forward Error Correction - Technique de correction des erreurs en phase de réception obtenue en ajoutant en transmission une redondance connue. Le code rate est indiqué sous forme de rapport entre la partie de signal utilisée pour les services et la partie totale de signal disponible. Par exemple, un FEC de 2/3 indique que 2/3 est la partie disponible pour les services tandis que 1/3 du signal est réservé au code de correction.

INTERVALLE DE GARDE - Un intervalle de garde entre deux symboles consécutifs est inséré pour éviter les échos provoqués par le transmetteur ou provenant d'autres transmetteurs appartenant au même réseau.

MPEG (Motion Picture Experts Group) - Comité international pour la standardisation du codage, de la compression, de la transmission et de l'enregistrement des images et du son. La compression consiste en l'élimination de certaines données provenant de la numérisation du signal, qui n'est pas perçue par l'œil et par l'oreille de l'homme.

o MPEG-1 est le standard pour la compression audio et vidéo optimisée pour les applications de basse qualité.

o MPEG-2 est utilisé pour les applications télévisées de haute qualité.

o MPEG-4 utilise un algorithme de compression plus efficace et il permet, par rapport à MPEG-2, de réduire nettement le bit-rate sans pertes significatives de qualité.

OVERFLOW - Il est utilisé lorsqu'une mémoire numérique (par exemple un buffer) est chargée plus que sa capacité de contenir des données. Dans ce cas, les données en excès sont perdues ou, dans les cas les plus graves, le fonctionnement est compromis.

PES - Packetized Elementary Stream - Paquet de données numériques relatives aux informations audio-vidéo-données d'un programme.

PID - Packet Identifier - Nombre de 13 bits contenu dans le TS (Transport Stream) permettant d'identifier l'appartenance d'un paquet du TS à un PES. Le choix d'un programme est effectué avec l'insertion des PID vidéo correspondants et chaque PID est associé à un flux spécifique d'informations.

PORTEUSE PILOTE - Dans la modulation COFDM, en plus des porteuses des données qui transportent l'information, les trames OFDM contiennent d'autres porteuses, appelées pilotes, destinées à des fonctions auxiliaires, par exemple à la synchronisation de la trame, de la fréquence, du temps, à l'évaluation du canal, à l'identification du mode de transmission et à la poursuite du bruit de phase.

PS (Program Stream) - Groupe de PES qui transportent les signaux audio, vidéo et les données relatives à un seul service avec une base temporelle commune.

SYMBOL RATE - Le symbole rate est la mesure de la vitesse d'un signal calculée en nombre de symboles par seconde. Par exemple, dans la modulation QAM, chaque symbole est formé d'un nombre de bits égaux à l'exposant de 2 indiquant le type de modulation utilisée.

TS (Transport Stream) - Le Transport Stream est le résultat du multiplexage de tous les PES relatifs à audio, vidéo et données des différents canaux transmis. Chaque flux DVB est constitué d'un Transport Stream, d'une séquence de Transport Packet de 188 byte.

F: Les SIG7120 et SIG7121 sont conformes aux conditions requises des directives européennes:

• 2004/108/EC, Directive Compatibilité Électromagnétique (EMC);

• 2006/95/EC, Directive Basse Tension (LVD)

et elle est donc conforme aux normes harmonisées suivantes: EN 50083-2 - EN 60065.
