MANUAL DE UTILIZADOR Bolero Squad IH 4800 TotalFlex80 CECOTEC

Manual de instruções

Instrukcja obstugi

Návod k použití

Kullanma kılavuzu

Instruções de segurança 27

1. Peças e componentes 189
2. Antes de usar 189
3. Instalação do aparelho 190
4. Funcionamento 194
5. Limpeza e manutenção 204
6. Resolução de problemas 207
7. Especificações técnicas 214
8. Reciclagem de produtos elétricos
   e eletrónicos 216
9. Garantia e SAT 216
10. Copyright 216

SPIS TREŚCI

Leia atentamente as instruções seguintes antes de utilizar o aparelho. Guarde este manual para referências futuras ou novos utilizadores.

- Este aparelho pode ser utilizado por crianças a partir dos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimentos, se lhes tiver sido dada supervisão ou instruções relativas à utilização do aparelho de uma forma segura e compreendem os perigos envolvidos. Não permita que as crianças brinquem com o aparelho. A limpeza e manutenção do aparelho não devem ser efetuadas por crianças sem supervisão.

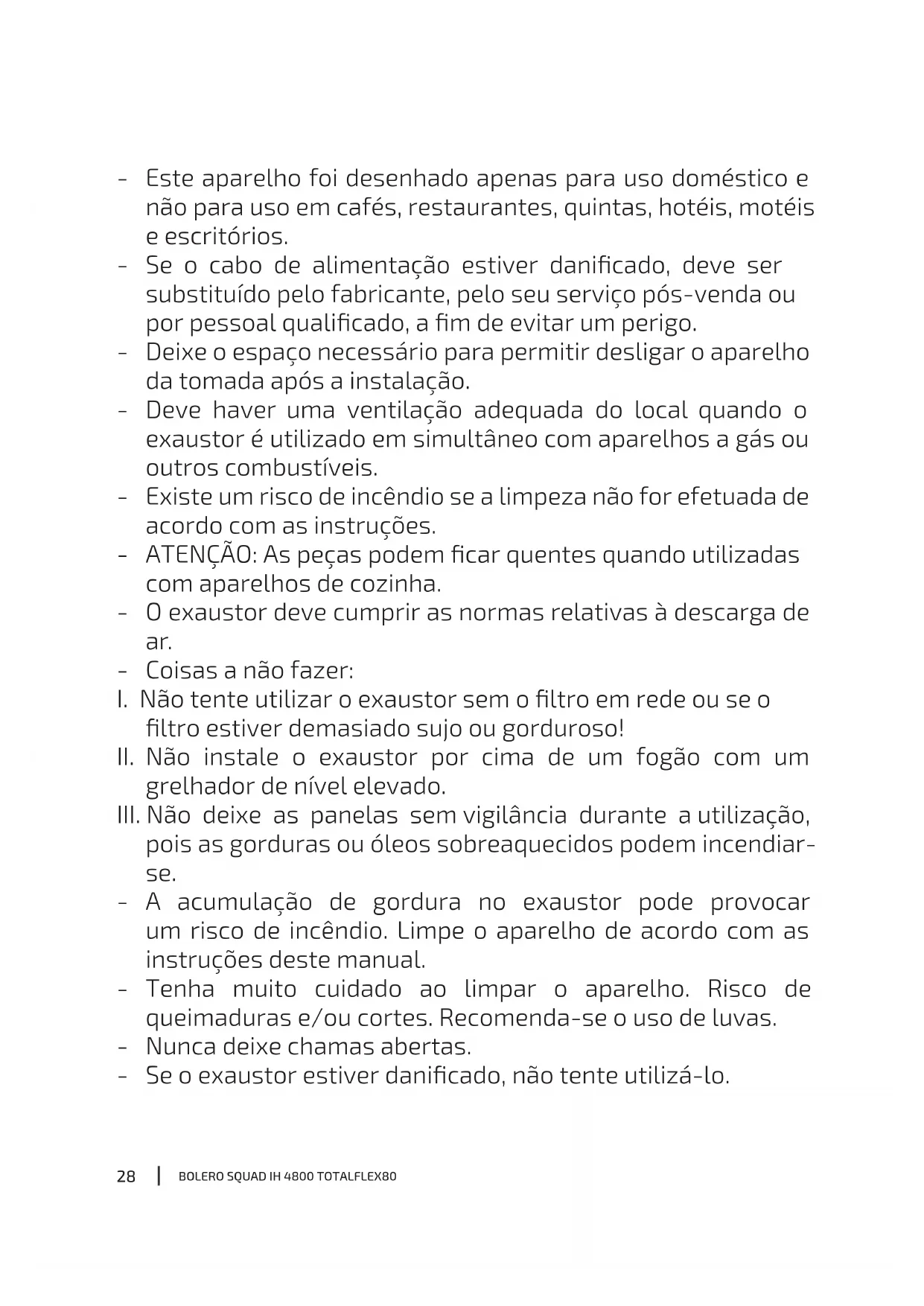

• Este aparelho foi desenhado apenas para uso doméstico e não para uso em cafés, restaurantes, quintas, hotéis, motéis e escritórios.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, pelo seu serviço pós-venda ou por pessoal qualificado, a fim de evitar um perigo.
• Deixe o espaço necessário para permitir desligar o aparelho da tomada após a instalação.
• Deve haver uma ventilação adequada do local quando o exaustor é utilizado em simultâneo com aparelhos a gás ou outros combustíveis.
• Existe um risco de incêndio se a limpeza não for efetuada de acordo com as instruções.
• ATENÇÃO: As peças podem ficar quentes quando utilizadas com aparelhos de cozinha.
• O exaustor deve cumprir as normas relativas à descarga de ar.
• Coisas a não fazer:
  I. Não tente utilizar o exaustor sem o filtro em rede ou se o filtro estiver demasiado sujo ou gorduroso!
  II. Não instale o exaustor por cima de um fogão com um grelhador de nível elevado.
  III. Não deixe as panelas sem vigilância durante a utilização, pois as gorduras ou óleos sobreaquecidos podem incendiarse.
• A acumulação de gordura no exaustor pode provocar um risco de incêndio. Limpe o aparelho de acordo com as instruções deste manual.
• Tenha muito cuidado ao limpar o aparelho. Risco de queimaduras e/ou cortes. Recomenda-se o uso de luvas.
• Nunca deixe chamas abertas.

• Se o exaustor estiver danificado, não tente utilizá-lo.

• Quando o exaustor e outros aparelhos não elétricos estiverem em funcionamento simultâneo, a pressão negativa no local não deve exceder 4 Pa (4 x 10-5 bar).

• Importante! Desligue sempre a alimentação elétrica durante a instalação e a manutenção.
• O exaustor deve ser instalado de acordo com as instruções de instalação e respeitando todas as medidas.
• Todos os trabalhos de instalação devem ser efetuados por uma pessoa competente ou por um eletricista qualificado.
• Remova cuidadosamente o material de embalagem. Este é perigoso para as crianças.
• Tenha atenção às bordas afiadas no interior do exaustor, especialmente durante a instalação e a limpeza.
• Advertência: Antes de aceder aos terminais elétricos, todos os circuitos de alimentação elétrica devem ser desligados.
• Deve haver uma ventilação adequada do local quando o exaustor é utilizado em simultâneo com aparelhos a gás ou outros combustíveis.
• Precaução: O aparelho e as suas partes acessíveis ficam quentes durante a sua utilização. Tenha cuidado para não tocar nas partes acessíveis.
• Os regulamentos locais relativos à descarga de ar devem ser cumpridos.
• Não utilize um aparelho de limpeza a vapor.
• Nunca tente apagar um incêndio com água, desligue o aparelho e cobra a chama, por exemplo, com uma tampa ou um cobertor de incêndio.
• Nunca utilize cabos de extensão, ligações de tomadas múltiplas ou elementos externos de ligação do temporizador.

• Se o cabo de alimentação estiver danificado, deve ser substituído pelo Serviço de Assistência Técnica da Cecotec ou por pessoal qualificado, a fim de evitar qualquer perigo.

• O aparelho não deve ser utilizado se o cabo de alimentação elétrica estiver danificado, danificado, danificado ou cortado.

• Se o aparelho deixar de funcionar ou apresentar um funcionamento anormal, desligue-o da rede elétrica e contacte o Serviço de Assistência Técnica Cecotec.
• A Cecotec não assume qualquer responsabilidade por quaisquer danos ou ferimentos causados pelo incumprimento das instruções de instalação e/ou de funcionamento contidas neste manual de instruções.
• Este símbolo significa: cautela, superfície quente. A temperatura das superfícies acessíveis pode ser elevada quando o aparelho estiver em funcionamento.
• ADVERTÊNCIA: Se a superfície estiver rachada, desligue o aparelho para evitar a possibilidade de choque elétrico. Contacte com o Serviço de Assistência Técnica da Cecotec. Não cozinhar numa placa rachada ou partida.
• Não utilize produtos de limpeza abrasivos ou raspadores de metal afiados para limpar o vidro, uma vez que podem riscar a superfície, o que pode resultar na quebra do vidro.
• O aparelho não está previsto para funcionar através de um temporizador externo ou um sistema de controlo remoto separado.
• Risco de incêndio: Não guarde objetos sobre as superfícies de cozedura.
• ATENÇÃO: O processo de cozedura deve ser supervisionado. Um processo de cozedura de curta duração deve ser continuamente monitorizado.
• ADVERTÊNCIA: Cozinhar sem vigilância numa placa de indução com gordura ou óleo pode ser perigoso e provocar um incêndio.
• ADVERTÊNCIA: cozinhar sem vigilância numa placa gordurosa ou oleosa pode ser perigoso e pode causar um

incêndio. Nunca tentar apagar um incêndio com água, desligar o aparelho e cobrir a chama, por exemplo, com uma tampa ou um cobertor de incêndio.

- Desligar a placa antes da limpeza ou manutenção.

- O aparelho não deve ser instalado atrás de uma porta decorativa para evitar o sobreaquecimento.

- Certifique-se de que a tensão de rede coincide com a tensão especificada na etiqueta de classificação do aparelho e de que a tomada tenha ligação à terra.

- Tenha cuidado: as bordas do painel são afiadas. A falta de cautela pode resultar em lesões ou cortes.

- Nenhum material ou produto combustível deve ser colocado sobre este aparelho em qualquer altura.

- Recomenda-se que este aparelho seja instalado e ligado corretamente por uma pessoa devidamente qualificada.

- Este aparelho deve ser ligado a um circuito incorporando um interruptor isolador que permita a desconexão total da rede.

- A não instalação correta do aparelho pode invalidar qualquer garantia ou reclamação de responsabilidade.

- Se o cabo for danificado, deve ser substituído pelo fabricante, pelo distribuidor ou por pessoas com qualificações semelhantes, a fim de evitar um perigo.

- As pegas dos utensílios de cozinha podem estar quentes ao toque após a sua utilização. Verificar se as pegas dos utensílios de cozinha não se sobressaem sobre outras áreas de cozedura que estão acesas. Manter as pegas fora do alcance das crianças. O não seguimento deste conselho pode resultar em queimaduras.

- Após utilização, desligue sempre as áreas de cozedura e placa, tal como descrito neste manual.

- ADVERTÊNCIA: o aparelho e as suas partes acessíveis ficam quentes durante a sua utilização. Ter cuidado de não tocar

nos elementos de aquecimento. As crianças com menos de 8 anos de idade devem ser mantidas afastadas do dispositivo, a menos que sejam continuamente supervisionadas.

INSTRUKCJA BEZPIECZEŃSTWA

A1. Ícone tátil Zona Flex esquerda
A2. Controlo deslizante de ajuste da potência
A3. Ícone tátil Função Boost
A4. Ícones Temporizador
A5. Ícones Temporizador
A6. Ícone tátil Função Boost
A7 Controlo deslizante de ajuste da potência
B1. Ícone tátil Exaustor
B2. Ícone tátil Função Boost
B3. Ícone tátil do modo automático da placa de fogão e do exaustor
C1. Ligar/Desligar
C2. Ícone tátil Zona Flex direita
C3 Ícone tátil Função Boost
C4 Controlo deslizante de ajuste da potência
C5 Ícones Temporizador
C6. Ícones Temporizador
C7 Controlo deslizante de ajuste da potência
C8. Ícone tátil Função Boost
C9. Ícone tátil Função Bloqueio

NOTA:

Os gráficos deste manual são representações esquemáticas e podem não corresponder exatamente ao aparelho.

2. ANTES DE USAR

- Este aparelho é acondicionado em embalagens concebidas para o proteger durante

PORTUGUÊS

o transporte. Retire o aparelho da sua caixa e remova todo o material de embalagem. Pode manter a caixa original e outras embalagens num local seguro para evitar danos no aparelho, caso necessite de o transportar no futuro. Se desejar descartar a embalagem original, certifique-se de reciclar todos os itens corretamente.

- Certifique-se de que todas as peças e componentes estejam incluídos e em bom estado. Se algum deles faltar ou não estiver em boas condições, contactar imediatamente o Serviço de Assistência Técnica oficial da Cecotec.

Conteúdo da caixa

• Placa de indução
• Motor do exaustor
• Grelha de extração
• Suporte de montagem
• Este manual de instruções

3. INSTALAÇÃO DO APARELHO

Antes de instalar a placa, certifique-se de que:

• A bancada está nivelada e tem forma de quadrado, e nenhum elemento estrutural viola os requisitos de espaço.
• A bancada de trabalho é feita de material resistente ao calor e isolado.
• Se instalar a placa em cima de um forno, o forno deve ser equipado com uma ventoinha de refrigeração.
• A instalação cumpre todos os requisitos de segurança e as regras e regulamentos aplicáveis.
• A placa incorpora um interruptor de segurança que lhe permite ser completamente desligado da rede, o qual foi instalado e posicionado de acordo com as regras e regulamentos elétricos locais.
• O interruptor de isolamento deve ser de um modelo aprovado e fornecer uma separação de contacto de 3 mm em todos os polos (ou em todos os condutores ativos [fase] se os regulamentos locais de cablagem permitirem esta variação de requisitos).
• O utilizador pode aceder facilmente ao interrutor de isolamento com a placa instalada.
• Utilize acabamentos resistentes ao calor e fáceis de limpar (tais como azulejos cerâmicos) nas paredes que rodeiam a placa.

Antes de instalar a placa, certifique-se de que:

• O cabo de alimentação elétrica não deve ser acessível através de portas de armários ou gavetas.

• Assegure que há um fluxo adequado de ar do exterior do armário até à base da placa de indução.

• Se a placa de indução for instalada por cima de uma gaveta ou de um armário, é necessário instalar uma barreira de proteção térmica por baixo da base da placa.

• Certifique-se de que o interrutor de isolamento é facilmente acessível.

Antes de colocar os suportes de fixação

A unidade deve ser colocada sobre uma superfície estável e lisa (pode utilizar a embalagem). Não exercer força sobre os controlos que sobressaem da placa.

ADVERTÊNCIA

1. A instalação da placa deve ser efetuada por técnicos qualificados. Não instale a placa sozinho.
2. Não instale a placa diretamente sobre uma máquina de lavar loiça, frigorífico, congelador, máquina de lavar roupa ou secadora de roupa, uma vez que a humidade pode danificar a eletrónica da placa.
3. A placa deve ser instalada de modo a assegurar uma melhor radiação térmica para melhores resultados.
4. A parede e a zona por cima da bancada devem ser resistentes ao calor.
5. Para evitar qualquer dano, a camada de união e o adesivo devem ser resistentes ao calor.
6. Não utilize um aparelho de limpeza a vapor.
7. O processo de instalação deve ser efetuado por duas pessoas.

Acessórios de instalação, descarga para o exterior

A figura 3 mostra todas as peças necessárias para a instalação com descarga para o exterior.

Acessórios de instalação, descarga para o interior

A figura 4 mostra todas as peças necessárias para a instalação com descarga para o interior.

Instalação

Advertência: Certifique-se de que a saída de ar está aberta; caso contrário, se estiver fechada, não pode utilizar o produto. Fig. 5

A figura 6 mostra as medidas para uma instalação correta. Atenção.

• Método de instalação A: O vidro fica sobre a superfície do armário. Os requisitos de abertura do armário para a instalação são indicados na figura 7 (unidade mm).
• Método de instalação B: O vidro fica completamente nivelado com o armário. Os requisitos de abertura do armário para a instalação são indicados na figura 8 (unidade mm).

NOTA: Se, durante a instalação da placa, for necessário substituir o cabo de alimentação do produto, pode virar a placa ao contrário e retirar o parafuso na posição indicada na figura 9 para o substituir.

PORTUGUÊS

AVISO: Antes de instalar o aparelho no armário, é necessário retirar a(s) gaveta(s) do armário para facilitar a instalação (Fig. 10).

Instalação do deflector

Um total de 8 deflectores são instalados na posição indicada na figura 11 abaixo.

Os passos para instalar as grelhas e os filtros no aparelho são apresentados na figura 12.

Em função da largura total do armário (L), a instalação divide-se em dois tipos. (Fig. 13)

A Quando L é inferior ou igual a 600 mm (Fig. 14)

1. Quando L for inferior ou igual a 600 mm, corte o conetor do tubo. O comprimento de corte é igual a 186 menos o comprimento de B. (Fig. 15).
2. Depois de ter procedido ao corte, instale o anel de vedação como indicado na figura 16.
3. Vire o aparelho ao contrário e faça deslizar o vedante do tubo de lado para dentro do aparelho. (Fig. 17)
4. Utilize quatro parafusos ST3.5 para fixar a junta do tubo do fumo e, em seguida, instale a curva de 90°. (Fig. 18)
5. Em seguida, cole a junta com fita adesiva. (Fig. 19)
6. Como mostra a figura 20 abaixo, coloque o aparelho no armário na diagonal.
7. A instalação está concluída. (Fig. 21)

B Quando L é superior a 600 mm (Fig. 22)

1. É necessário remover a parte traseira do armário para facilitar a instalação. (Fig. 23)
2. A seguir, é necessário instalar o aparelho no armário. Fig. 24
3. Coloque as juntas de borracha na conduta. (Fig. 25)
4. Instale o tubo de fumo como indicado na figura 26 e coloque os parafusos ST3,5x14.

NOTA: Não se esqueça de colocar fita adesiva na junta para um ajuste correto.

Quando é necessário drenar a água:

- Por baixo do aparelho, retire a rolha de borracha e utilize o recipiente para recolher a água que sai do mesmo. (Fig. 27)

- Quando a água tiver sido drenada ou o equipamento tiver sido instalado, pressione firmemente a rolha de borracha para garantir uma boa vedação. Fig. 28

Acessórios de instalação

- Para uma descarga para o exterior, consulte a figura 29. Abra a tampa do filtro a 90° e, em seguida, retire a tampa do filtro para cima para facilitar a instalação.

- A figura 30 mostra os acessórios necessários para a montagem.

ADVERTÊNCIA: Para a instalação no exterior, as partes C e D não precisam de ser instaladas.

Legenda figura 30

a. Grelha
b. Separador de gorduras

Assegure-se de que os tubos de fumo, os armários e os invólucros adquiridos satisfazem os seguintes requisitos indicados na Figura 31.

1. Descarga para o interior

- A figura 32 mostra os acessórios necessários para a montagem.

Legenda figura 32

a. Grelha
b. Separador de gorduras
c. Tampa do filtro
d. Filtro de carvão ativo

ADVERTÊNCIA: Antes de utilizar o elemento filtrante desodorizante, remova a película transparente no exterior dos filtros de carvão. (Fig. 33)

Para a montagem, siga as instruções abaixo:

1. Coloque a seta no cartucho do filtro virada para a esquerda e insira-o no fumador, como indicado na figura 34.
2. Instale a tampa do cartucho do filtro verticalmente no clipe. Rode a tampa do filtro 90° para cobrir completamente o filtro. (Fig. 35)

ADVERTÊNCIA: A tampa retira-se quando pressionada com força.

1. Pressione para baixo para a encaixar corretamente. (Fig. 36)
2. Certifique-se de que a tampa está bem colocada. (Fig. 37)

NOTA: O lado indicado na figura 38 deve estar virado para cima; abra-o quando estiver a limpar.

ADVERTÊNCIA: Assegure uma ventilação adequada.

• Deve ser mantida uma distância mínima de 40 mm entre o deflector e o fundo da placa para permitir um escoamento confortável dos líquidos. Siga as recomendações abaixo. (Fig. 39)
• Existem orifícios de ventilação à volta do exterior da placa. Deve certificar-se de que estes furos não são bloqueados pela bancada ao montar a placa.
• Note-se que a cola que liga o material plástico ou madeira ao mobiliário deve resistir a uma temperatura superior a 150°C para evitar que o revestimento se descole.
• A parede traseira e as superfícies adjacentes e circundantes devem ser capazes de resistir a uma temperatura de 90 °C.

PORTUGUÊS

Ligação da placa à rede elétrica Fig. 40

A placa deve ser ligada à rede por uma pessoa devidamente qualificada.
Antes de ligar a placa à fonte de alimentação, verifique que:

1. O sistema de cablagem doméstica é adequado para a energia consumida pela placa.
2. A tensão de rede coincide com a tensão especificada na etiqueta de classificação do produto.

3. Os cabos de alimentação podem suportar a carga especificada na etiqueta de classificação do produto.

4. Ao ligar a placa à rede, não utilize adaptadores, redutores ou dispositivos de ramificação, pois podem causar sobreaquecimento ou incêndio.

5. O cabo de alimentação não deve estar em contacto com quaisquer partes quentes e deve ser posicionado de modo que a sua temperatura não exceda os 75 °C em qualquer altura.
6. Verifique com um eletricista se o sistema de cablagem doméstica é adequado sem modificações. Quaisquer modificações devem ser levadas a cabo apenas por um eletricista qualificado.
7. Se o número total de zonas de cozedura do aparelho que selecionou for superior a 4, pode ligá-lo diretamente à rede elétrica através de uma ligação elétrica monofásica.
8. Se o cabo estiver danificado ou tiver de ser substituído, evite repará-lo você mesmo e contacte o Serviço de Assistência Cecotec para evitar acidentes.
9. Se o aparelho for ligado diretamente à rede elétrica, deve ser instalado um disjuntor omnipolar com uma abertura de pelo menos 3 mm entre os contactos.
10. A pessoa responsável pela instalação deve assegurar-se de que foi efetuada uma ligação elétrica correta e que esta está em conformidade com as normas de segurança.
11. Não dobre nem pressione o cabo.
12. O cabo deve ser verificado periodicamente. A sua substituição só pode ser efetuada por um técnico qualificado.

A superfície inferior e o cabo de alimentação da placa não devem ser acessíveis após a instalação.

4. FUNCIONAMENTO

Instruções de funcionamento Ícones táteis

• Os controlos respondem ao toque, pelo que não há necessidade de aplicar qualquer pressão.
• Utilize a base do dedo, não a unha. Fig. 41
• Ouvirá um sinal sonoro cada vez que a placa detetar o seu dedo.
• Certifique-se de que os controlos estão sempre limpos, secos e que nenhum objeto (por

exemplo, utensílios ou panos) os cobre. Mesmo uma película fina de água pode dificultar o funcionamento dos controlos.

Escolher os utensílios de cozinha adequados

• Utilize apenas utensílios de cozinha com uma base adequada para placas de indução.
• Procure o símbolo de indução na embalagem ou no fundo do recipiente.
• Pode verificar se os seus utensílios de cozinha são adequados por meio de um teste magnético.
• Mova um íman em direção à base do utensílio. Se a placa se colar ou for atraída pelo utensílio, isso significa que é compatível com a placa de indução.

• Se não tiver um íman:

• Deite um pouco de água no utensílio a testar.

• Se não estiver a piscar no ecrã e a água for aquecida, o utensílio de cozinha é adequado.

- Os utensílios de cozinha fabricados com os seguintes materiais não são adequados: aço inoxidável puro, alumínio ou cobre sem base magnética, vidro, madeira, porcelana, cerâmica e louça de barro.

- Não utilize utensílios de cozinha com bordas recortadas ou uma base curva. Fig. 42

- Certifique-se de que a base dos utensílios de cozinha é lisa, fica plano contra o vidro e do mesmo tamanho que a zona de cozedura. Utilize utensílios de cozinha com um diâmetro igual ao diâmetro da zona selecionada. A utilização de um utensílio ligeiramente mais largo aumentará a eficiência da energia utilizada. A utilização de um utensílio mais pequeno irá afetar a eficiência. A placa não pode detetar um utensílio inferior a 140 mm.

- Coloque sempre o utensílio no centro da zona de cozedura. Fig. 43

- Levante sempre os utensílios de cozinha da placa de indução, não os deslize, pois poderiam arranhar o vidro. Fig. 44

- A cozedura por indução é uma tecnologia de cozedura segura, avançada, eficiente e económica. A placa de indução funciona através de vibrações eletromagnéticas que geram calor diretamente nos utensílios de cozinha, em vez de aquecer indiretamente a superfície do vidro. O vidro aquecerá porque o utensílio fica quente. Fig. 45

Legenda figura 45

1. Circuito magnético
2. Correntes induzidas
3. Tigela
4. Placa vitrocerâmica
5. Bobina de indução

O exaustor pode ser utilizado no modo de extração de ar ou no modo de circulação de ar.

PORTUGUÊS

Modo de extração de ar

• Os filtros de gordura limpam o ar aspirado e transportam-no para o exterior através de um sistema de tubos.
• O ar não deve ser descarregado para uma conduta destinada à exaustão de aparelhos a gás ou outros combustíveis (isto não se aplica aos aparelhos que apenas devolvem o ar à divisão).

AVISOS:

Se o ar a extrair for conduzido a uma conduta ou a uma saída de gás que não funcione, é necessário consultar um técnico qualificado.

Se o ar a extrair for conduzido através de uma parede exterior, deve ser utilizada uma conduta telescópica.

Modo de circulação de ar

Os filtros de gordura e o filtro de odores limpam o ar aspirado, que é depois devolvido à divisão.

AVISO: Para neutralizar os odores neste modo, deve ser instalado um filtro de odores.

Regulação do modo de funcionamento do exaustor

O aparelho é fornecido com um modo de extração de ar predefinido. Se desejar mudar do modo de extração de ar para o modo de circulação, siga os passos abaixo:

1. Entre na configuração do exaustor.
   Nota: A função Bloqueio deve ser desativada.
2. Toque no ícone durante 3 segundos. Ouvir-se-á um sinal sonoro e "ou"/"ln" aparecerá no ecrã. Utilize o ícone da função Bloqueio para alterar o modo.
3. Se o exaustor estiver no modo de extração, o ecrã do painel de controlo mostrará "ou". Toque no ícone Ligar/Desligar para confirmar a definição e ligar o exaustor.
4. Se o exaustor estiver no modo de circulação de ar, o ecrã do painel de controlo mostrará "ln". Toque no ícone Ligar/Desligar para confirmar a definição e ligar o exaustor.

Guia de início rápido

AVISO: Tenha cuidado ao fritar, pois o óleo e a gordura aquecem muito rapidamente (especialmente se utilizar a Função Boost) A temperaturas extremamente elevadas, o óleo e a gordura podem inflamar-se espontaneamente, representando um sério risco de incêndio.

Conselhos para cozinhar

• Quando os alimentos começam a ferver, reduza a potência.
• A utilização de uma tampa irá reduzir o tempo de cozedura e poupar energia devido à retenção de calor.
• Reduza a quantidade de líquido ou gordura para reduzir os tempos de cozedura.

- Comece a cozinhar num ambiente elevado e reduza o ambiente à medida que os alimentos aquecem.

Ferver no fogo baixo e cozinhar arroz

- A fervura ocorre abaixo do ponto de ebulição, em cerca de 85°C, quando algumas bolhas sobem à superfície do líquido de cozedura. É indispensável para preparar sopas deliciosas e guisados tenros, porque realça os sabores sem cozer em demasia os alimentos. Os molhos à base de ovos e espessados de farinha devem também ser cozinhados abaixo do ponto de ebulição.

- Algumas receitas, tais como cozinhar arroz pelo método de absorção, podem exigir uma configuração superior à configuração mais baixa para garantir que os alimentos são cozinhados corretamente no tempo recomendado.

Costeletas de porco

Para cozinhar bifes suculentos e saborosos:

1. Deixar a carne em repouso à temperatura ambiente durante cerca de 20 minutos antes de cozinhar.

2. Pré-aquecer uma frigideira de base grossa.

3. Pincelar ambos os lados do filete com óleo. Regue uma pequena quantidade de óleo na frigideira quente e coloque a carne.

4. Virar o bife apenas uma vez durante a cozedura. O tempo exato de cozedura dependerá da espessura do bife e dos seus gostos. Os tempos podem variar de 2 a 8 minutos por lado. Pressione o bife para medir o grau de cozedura; quanto mais firme for o filete, mais cozinhado é.

5. Deixe o bife descansar num prato quente durante alguns minutos para não amolecer antes de servir.

Salteado

1. Escolha um wok de fundo plano compatível ou uma frigideira grande.
2. Tenha todos os ingredientes prontos. O salteado é rápido. Se cozinhar grandes quantidades, cozinhe-os em vários lotes mais pequenos.
3. Pré-aqueça brevemente a frigideira e adicione duas colheres de sopa de azeite.
4. Cozinhar primeiro a carne, pôr de lado e manter quente.
5. Saltear os legumes. Quando estiver quente, mas ainda crocante, mude a zona de cozedura para uma configuração mais baixa, coloque a carne de volta na frigideira e adicione qualquer molho.
6. Mexa suavemente os ingredientes para aquecer.
7. Servir imediatamente.

Deteção de objetos pequenos

Se colocar sobre a placa de indução um utensílio de cozinha de tamanho inadequado ou não

PORTUGUÊS

magnético (por exemplo, alumínio) ou outros pequenos objetos (por exemplo, uma faca, um garfo, uma chave), a placa de indução entrará automaticamente em modo Standby dentro de 1 minuto. A ventoinha continuará a funcionar durante 1 minutos.

Ajuste de potência

As seguintes configurações são apenas para orientação. A definição exata dependerá de vários fatores, tais como os utensílios de cozinha e a quantidade que cozinhar. Teste a placa de indução para encontrar as configurações que mais lhe convêm.

Ajuste de potência	Adequado para
1 - 2	- aquecer ligeiramente pequenas quantidades de alimentos- derreter chocolate, manteiga e alimentos que queimam rapidamente- ferver no fogo baixo- aquecer gradualmente
3-5	- reaquecer- ferver rapidamente- cozinhas arroz
6-11	- crepes/tortitas
12-13	- Fritar- cozinhar pasta
15/P	- saltear a uma temperatura mais elevada- Ferver- levar a sopa à ebulição- ferver água

Começar a cozinhar

1. Mantenha premido o ícone Ligar/Desligar durante 3 segundos. Após ligá-la, ouvirá um sinal sonoro e o painel de controlo mostrará "-" para indicar que a placa de indução está em Standby.
2. Coloque um utensílio adequado na zona de cozedura que pretende utilizar. Certifique-se de que o fundo dos utensílios de cozinha e a superfície da zona de cozedura estão limpos e secos.
3. Seleccione uma potência fazendo deslizar o dedo sobre o controlo deslizante. Fig. 46 NOTA: Pode alterar a potência em qualquer altura enquanto cozinha.
4. Se o símbolo e o número da potência selecionada piscarem alternadamente no ecrã, isso significa que:

- Não colocou os utensílios de cozinha na zona de cozedura correta.

PORTUGUÊS

• Os utensílios de cozinha que está a utilizar não são adequados para a placa de indução.
• Os utensílios de cozinha são demasiado pequenos ou não estão corretamente centrados na zona de cozedura.

AVISO: Se não houver um utensílio adequado na zona de cozedura, não será emitido qualquer calor.

1. O ecrã desliga-se automaticamente após 1 minutos se não for colocado qualquer utensílio de cozinha.

Controlo manual do exaustor

É possível controlar manualmente a potência do exaustor.

AVISO: A utilização de utensílios de cozinha altos pode impedir o bom funcionamento do sistema de extração. É possível aumentar o poder de extração colocando a tampa do utensílio em ângulo.

1. Para ativar o controlo manual do exaustor, quando o aparelho estiver ligado (não no modo standby), toque no para ativar o exaustor.
2. Toque novamente no ícone para escolher a potência pretendida (0-3). Carregue durante 3 segundos para desligar o exaustor.
3. Toque neste ícone para ativar a função Boost.

Desligar o exaustor

1. Toque no ícone Ligar/Desligar (a placa também será desligada).
2. Utilize o ícone até selecionar o nível de potência 0.
   AVISO: Desligue a zona de cozedura deslizando o dedo em direção ao número 0 (Fig. 47) Certifique-se de que o ecrã mostra "0".
3. Desligue a placa tocando no ícone Ligar/Desligar. (I)

Ligar o exaustor

• O exaustor tem dois modos de funcionamento, manual e automático.
• O modo automático pode ser ativado quando a placa é ligada. Desativar-se-á automaticamente 2 minutos depois de a placa ser desligada.

Modo Manual

Quando a placa estiver ligada, toque no ícone ou. O ecrã apresenta o nível de potência selecionado (0-3) ou a letra "b".

Modo Automático (AUTO)

• Quando a placa estiver ligada, toque no ícone será mostrado no ecrã.
• O exaustor desliga-se:
  o 2 minutos após a desativação das zonas de cozedura
  o Se tocar no ícone Ligar/Desligar

PORTUGUÊS

Utilização da função Boost

Ativar a função Boost

Toque no ícone MAX

NOTA: Certifique-se de que o símbolo da função Boost é mostrado no ecrã.

Desativar a Função Boost

• Tocar no controlo deslizante da zona de cozedura na qual deseja desativar a função Boost. Fig. 48
• Desligue a placa tocando no ícone Ligar/Desligar.

NOTAS:

• Esta função pode ser ativada em qualquer zona de cozedura.
• A zona de cozedura regressará à configuração original após 10 minutos.
• Se a definição original de potência for 0, voltará à máxima após 10 minutos.
• Se a função Boost estiver selecionada numa das zonas e a selecionar também na outra zona, ambas as zonas funcionarão no nível de potência 15 (a função Boost será desativada).

Funcionamento do exaustor à potência máxima

• O exaustor tem um nível de potência máxima.
• Seleccione o nível de potência máxima tocando no.
• "B" será mostrado no ecrã.
• Para desativar o nível de potência máxima, selecione com o ícone o nível de potência desejado ou desligue o exaustor (selecionado o nível 0).

Zona Flex

A Zona Flex pode utilizar-se como zona de cozedura individual e como duas zonas diferentes, de acordo as necessidades no momento.

A zona está formada por dois indutores independentes que podem se controlar separadamente. Em caso de funcionamento como zona única, a parte em que não está colocado nenhum recipiente de cozedura desliga-se automaticamente após 8 segundos.

Para assegurar uma deteção correta e uma distribuição uniforme do calor, o utensílio de cozedura deve ser colocado:

• Na parte dianteira ou traseira da Zona Flex, se o utensílio tiver menos de 21 cm de comprimento.
• Em qualquer lugar, se o utensílio for maior do que 21 cm.

Utilização da Zona Flex como zona de cozedura individual:

• Para utilizar a Zona Flex como zona de cozedura individual, toque no ícone correspondente.
• A potência desta zona é regulada da mesma forma que a das outras zonas.
• Se pretender adicionar outro utensílio, toque novamente nos ícones correspondentes para que a zona o detete.

Para utilizar a Zona Flex como duas zonas de cozedura separadas com diferentes definições de potência, toque no ícone da Zona Flex.

Bloqueio dos ícones táteis

• Pode bloquear os ícones para evitar uma utilização involuntária (por exemplo, crianças a ligarem acidentalmente as zonas de cozedura).
• Quando ativar o bloqueio, todos os ícones são desativados, exceto o ícone Ligar/Desligar.
• Carregue no ícone durante 3 segundos para ativar o bloqueio para crianças. O ecrã mostrará "Lo".
• Carregue no ícone durante 3 segundos para desativar o bloqueio para crianças.

Quando a placa estiver bloqueada, desativam-se todos os ícones táteis exceto o ícone Ligar/Desligar em caso de uma possível emergência. Em caso de emergência, pode desligar a placa com o ícone tátil Ligar/Desligar. No entanto, para efetuar qualquer outra operação, é necessário desbloquear a placa.

Função de gestão de energia

• Na placa de indução, é possível definir um nível máximo de consumo de energia. Estão disponíveis diferentes níveis de consumo de energia.
• A placa é capaz de se autolimitar para consumir menos energia e evitar assim o risco de sobrecarga.

Ativar a função de gestão de energia

Nota: A função Bloqueio deve ser desativada.

1. Carregue no ícone MAX da zona de cozedura direita durante 3 segundos (ouve-se um sinal sonoro).
2. Carregue no ícone MAX da zona de cozedura esquerda durante 3 segundos (ouve-se um sinal sonoro).

Seleccionar um nível de consumo de energia diferente

1. Seleccione o nível de consumo de energia pretendido com o ícone da função Bloqueio (o nível de consumo de energia baseia-se nas especificações da placa).

Níveis de consumo de energia

Fig. 49

• Existem 5 níveis de potência selecionáveis, de 2,8 kW a 7,4 kW.
• Os ecrãs das zonas esquerda e direita mostram a zona que selecionou.

PORTUGUÊS

"28 00": o consumo máximo de energia é de 2,8 kW.
"35 00": o consumo máximo de energia é de 3,5 kW.
"45 00": o consumo máximo de energia é de 4,5 kW.
"58 00": o consumo máximo de energia é de 5,8 kW.
"74 00": o consumo máximo de energia é de 7,4 kW.

Confirmação do nível de consumo de energia

Depois de escolher um nível máximo de consumo de energia, toque no ícone Ligar/Desligar

para confirmar a seleção. A placa desligar-se-á.

Temporizador

• Pode programá-lo de modo que uma ou mais zonas de cozedura sejam desligadas após o tempo programado ter decorrido.
• O tempo máximo predefinido do temporizador dependerá do nível de potência selecionado.

Definir o temporizador para desligar uma zona de cozedura

• Deslize o dedo sobre o controlo deslizante da zona de cozedura. Fig. 50
• Ajuste o tempo tocando nos ícones - ou +. Toque nos ícones - ou + para aumentar ou diminuir o tempo em incrementos de 1 minuto.
• Carregue nos ícones - ou + para aumentar ou diminuir o tempo em intervalos de 10 minutos.
• Quando o temporizador estiver definido, a contagem decrescente começa imediatamente. O ecrã mostrará o tempo restante.
• Quando a contagem decrescente terminar, a zona de cozedura correspondente será automaticamente desligada.

Ajustar o temporizador em mais do que uma zona

• Os passos para definir o temporizador em mais zonas são semelhantes aos passos para definir uma única zona.
• A definição do temporizador para cada zona de cozedura é definida e visualizada de forma independente.

• Para desativar o temporizador, é necessário colocar o tempo da zona de cozedura em 0:00.
• Outra opção é carregar nos ícones - e + durante 1 segundo.

Nota

1. A definição manual do temporizador não pode exceder o tempo predefinido da potência selecionada na zona de cozedura. Se a potência da zona de cozedura for reduzida depois de ter sido definido o tempo máximo permitido para o temporizador, este passará automaticamente para o tempo máximo da nova potência selecionada.

2. Quando o tempo do temporizador é apresentado no ecrã, pode tocar uma vez no controlo

PORTUGUÊS

deslizante para apresentar o nível de potência selecionado no ecrã. Nesta altura, pode tocar novamente no controlo deslizante ou deslizar o dedo sobre ele para selecionar o nível de potência pretendido.

Tempo de funcionamento por defeito

• A placa de indução e o exaustor incluem uma função Desligamento automático de proteção.
• A placa e o exaustor desligar-se-ão automaticamente se tiver esquecido de desligá-la.
• Os tempos de funcionamento padrão para distintos níveis de potência mostram-se na seguinte tabela:

Placa de indução

Nível de potência 1 2 3 4 5 6 7 8 9
Tempo de funcionamento por defeito (minutos)	480 4	80 480	360 360	0 360	240	240	240
Nível de potência	10	11	12	13	14	15
Tempo de funcionamento por defeito (minutos)	120	120	120	90	90	90

Exaustor:

Nível de potência	1	2	3
Tempo de funcionamento por defeito (minutos)	480 240	120

As pessoas com um marca-passo devem consultar o seu médico antes de utilizarem esta unidade.

5. LIMPEZA E MANUTENÇÃO

Limpeza da placa

Tipo de sujidade Limpeza Importante
Sujidade habitual no vidro (impressões digitais, marcas, manchas alimentares, etc.)	Desligar a placa da fonte de alimentação.Utilize um produto de limpeza para placas de fogão enquanto o vidro ainda estiver temperado (mas não quente).Enxague o produto e seque o vidro com um pano limpo ou uma toalha de papel.Desligar a placa da fonte de alimentação.	Se desligar a placa da rede, o indicador de "superfície quente" não aparecerá, mas a zona de cozedura ainda estará quente.Tenha um cuidado especial.Os esfregões de lavagem fortes, alguns de nylon e produtos de limpeza fortes/abrasivos podem arranhar o vidro. Leia sempre o rótulo para verificar a adequação do produto de limpeza ou do esfregão que está a utilizar.Nunca deixe resíduos de produtos de limpeza na placa de indução, uma vez que o vidro pode ficar manchado.
Derramamentos de açúcar quente no vidro.	Removê-los imediatamente com uma espátula ou um raspador adequado para placas de indução, mas tenha cuidado com as superfícies quentes na zona de cozedura:Desligar a placa da fonte de alimentação.Secure o utensílio num ângulo de 30° e raspe a sujidade ou derramamento numa área fria da placa.Limpe qualquer sujidade ou derramamento com um pano ou papel de cozinha.Siga os passos na secção "Sujidade habitual no vidro".	Remova manchas de comida derretidas e açucaradas ou derramamentos o mais depressa possível. Se os deixar arrefecer no vidro,podem ser difíceis de remover ou podem mesmo danificar permanentemente a superfície do vidro.Perigo de corte: a lâmina do raspador pode ser muito afiada, tenha cuidado ao retirar o resguardo. Utilize com extremo cuidado e guarde sempre em segurança e fora do alcance das crianças.
Derramamento sobre os ícones táteis	Desligar a placa da fonte de alimentação.Limpe os derramamentos.Limpe a área de controlo de tátil com uma esponja ou pano limpo e húmido.Seque completamente a zona com papel de cozinha.Desligar a placa da fonte de alimentação.	A placa pode emitir um sinal sonoro e desligar-se, e os ícones táteis podem não funcionar se estiverem molhados. Certifique-se de secar a zona de controlos táteis antes de voltar a ligar a placa de indução.

Peças a limpar ou a substituir

A figura 51 mostra os componentes do aparelho que podem ser substituídos ou limpos. Legenda figura 51

1. Filtro de gordura
2. Rolha de borracha
3. Grelha
4. Filtro de odores
5. Rolha de borracha

Substituir o filtro de odores

Mude regularmente o filtro de odores. Para isso, siga os passos seguintes:

1. Retire a grelha e o filtro de gordura. Fig. 52
2. Limpe-os corretamente.

NOTA:

• A gordura pode acumular-se no fundo do filtro.
• Mantenha o filtro de gordura na horizontal para evitar que pingue.

ATENÇÃO:

• Utilize apenas filtros de substituição originais.
• Deixar cair o filtro de gordura e a grelha pode danificar a placa.
• Os filtros de odores estão disponíveis em lojas especializadas.
• Retire os dois filtros de odores e elimine-os corretamente. Fig. 53
• Coloque dois filtros de odores novos no lado esquerdo do aparelho. Fig. 54
• Introduza o filtro de gordura e coloque a grelha. Fig. 55

Repor o indicador de saturação

1. Substitua o filtro de odores

PORTUGUÊS

1. Quando a placa estiver desligada, carregue no ícone da função Bloqueio durante 3 segundos para bloquear a placa.
2. Carregue no ícone durante 3 segundos para repor os filtros de odores. No ecrã do exaustor aparece a indicação "CL".

Limpeza da grelha e do filtro de gordura

• O filtro de gordura retém as gorduras contidas nos vapores de cozedura. Para o manter em bom estado, deve ser limpo regularmente.
• ADVERTÊNCIA: Risco de incêndio.
• Os resíduos de gordura nos filtros podem incendiar-se.
• Nunca utilize o aparelho sem o filtro de gordura.
• Limpe regularmente o filtro de gordura.
• Não crie chamas nas proximidades do aparelho durante a sua utilização (por exemplo, ao flambar).
• Não instale o aparelho perto de um aparelho de aquecimento que utilize combustíveis sólidos (por exemplo, madeira ou carvão), a menos que o aparelho tenha uma tampa selada e não amovível. Não deve haver faíscas.

ATENÇÃO

• Deixar cair o filtro de gordura pode danificar a placa. (Recomenda-se a limpeza do filtro de gordura de 7 em 7 dias).
• Retire a grelha e o filtro de gordura e limpe-os corretamente.

• A gordura pode acumular-se no fundo do filtro. Mantenha o filtro de gordura na horizontal para evitar que pingue.

• Limpe a grelha.

• Limpe o filtro de gordura.
• Se necessário, retire os filtros de odores ou de isolamento acústico e limpe o interior do aparelho.
• Se existirem objetos estranhos no interior do aparelho, retire-os e certifique-se de que nenhuma peça está bloqueada.
• Limpe o interior e exterior do aparelho com um pano suave humedecido.
• Quando a limpeza estiver concluída, certifique-se de que volta a colocar o filtro de gordura no lugar depois de este ter secado corretamente.

Limpeza manual do filtro de gordura ou da grelha

1. Mergulhe o filtro de gordura ou a grelha em água quente com sabão.
2. Utilize uma escova para limpar o filtro.
3. Enxague bem o filtro de gordura.
4. Deixe secar bem o filtro de gordura.

ADVERTÊNCIA: Não utilize produtos de limpeza abrasivos, ácidos ou álcalis. Se a gordura não desaparecer, utilize um solvente especial para gordura.

1. Coloque o filtro de gordura solto na máquina de lavar loiça.

NOTA: Se o filtro de gordura estiver demasiado sujo, não utilize qualquer utensílio para o limpar. Não utilize produtos de limpeza abrasivos, ácidos ou álcalis.

1. Ligue a máquina de lavar loiça.

NOTA: Selezione uma temperatura inferior a 70 °C.

1. Deixe secar completamente o filtro de gorduras antes de o voltar a colocar depois de ter sido lavado na máquina de lavar loiça.

Limpeza do interior do aparelho

1. Escoe os líquidos que entram no aparelho utilizando a rolha de borracha. Antes de o fazer, certifique-se de que a placa está fria e que o indicador de calor residual desapareceu.
2. Retire a rolha de borracha com uma mão e segure o caixote do lixo com a outra mão, esvazie os líquidos ou objetos que possam estar no interior do aparelho.
3. Certifique-se de que a rolha de borracha não está bloqueada antes de a voltar a colocar no lugar.
4. Retire os objetos que tenham entrado no aparelho depois de este ter arrefecido. Para tal, retire o filtro de gordura.

6. RESOLUÇÃO DE PROBLEMAS

Após uma utilização prolongada, o aparelho pode apresentar alguns erros ou falhas de funcionamento. Os quadros seguintes contêm as possíveis causas do problema e as soluções para o resolver.

Problema Possível	causa Possível solução
A placa de indução não se liga.	Sem alimentação elétrica.	Certifique-se de que a placa está conectada à rede e de que está ligada. Verifique se houve uma falha de energia. Após estas verificações, se o problema persistir, contacte o Serviço de Assistência Técnica oficial da Cecotec.

PORTUGUÊS

Os ícones tácteis não respondem.	Os ícones tácteis estão bloqueados.	Desbloqueie os ícones tácteis.
É difícil utilizar os controlos táteis.	Pode haver uma ligeira película de água nos ícones ou pode estar a usar a ponta do dedo para tocar nos ícones.	Certifique-se de que os ícones táteis estejam secos e de que os está a tocar com a base do dedo.
O vidro está riscado.	Utilizou utensílios de cozinha com bases rugosas.Utilização de esfregões ou produtos de limpeza inadequados e abrasivos.	Utilize utensílios de cozinha com bases planas e lisas.
Alguns utensílios de cozinha emitem ruídos crepitantes ou de estalos.	Isto pode dever-se à construção dos seus utensílios de cozinha (camadas de diferentes metais que vibram de forma diferente).	Isto é normal em alguns utensílios de cozinha e não indica uma avaria.
A placa de indução emite um ligeiro zumbido quando utilizada em potências altas.	Isto deve-se à tecnologia de cozedura por indução.	Isto é normal, mas o ruído deve diminuir ou desaparecer completamente com a diminuição da potência.
Ruído da ventoinha da placa de indução.	Foi ativada uma ventoinha de refrigeração integrada na placa de indução para evitar o sobreaquecimento dos componentes eletrónicos. Pode continuar a funcionar mesmo depois de a placa de indução ter sido desligada.	Isto é normal, não se preocupe. Não desligue a placa da fonte de alimentação enquanto a ventoinha estiver em funcionamento.
Os utensílios de cozinha não aquecem e não aparecem no ecrã.	A placa de indução não deteta o utensílio porque não é adequado para cozinhar por indução.A placa de indução não deteta o utensílio porque é demasiado pequeno para a zona de cozedura ou não está bem centrado nela.	Utilize apenas utensílios de cozinha compatíveis com a placa de indução.Centre os utensílios de cozinha e certifique-se que a sua base corresponda ao tamanho da zona de cozedura.
A placa de indução ou uma zona de cozedura desligou-se inesperadamente, emite-se um some é exibido um código de erro (normalmente alternando com um ou dois dígitos no ecrã do temporizador).	Falho técnico.	Escreva as letras e números do erro, desligue a placa de indução da rede e contacte o Serviço de Assistência Técnica da Cecotec.

A placa está equipada com uma função de autodiagnóstico. Com esta função, o técnico pode verificar a função de vários componentes sem ter de remover a placa da bancada.

Problema	Possível causa Possível solução
E1,E2,E7	Falha no sensor de temperatura.	Se tiver alguma dúvida, entre em contacto com o Serviço de Assistência Técnica da Cecotec.
E3,E4	Erro do sensor de temperatura do transístor IGBT	Se tiver alguma dúvida, entre em contacto com o Serviço de Assistência Técnica da Cecotec.
EU	A ligação entre a placa de visualização e a placa principal falha.	Se tiver alguma dúvida, entre em contacto com o Serviço de Assistência Técnica da Cecotec.

PORTUGUÊS

EL,EH Tensão anormal.		Verifique se o fornecimento de energia é normal.Depois de se certificar de que a alimentação elétrica está normal, volte a ligar a placa.
C1	A temperatura do sensor da placa é demasiado alta.	Deixe a placa arrefecer e reinicie-a.
C2	A temperatura do sensor do transístor IGBT é demasiado elevada.	Deixe a placa arrefecer e reinicie-a.
F5	Falha da ventoinha de refrigeração.	Deixe a placa arrefecer e reinicie-a.
B3	A temperatura do exaustor é anormal.	Deixe o motor arrefecer e volte a ligar o exaustor.
B5 Falha no arranque do exaustor.		Verifique se há objetos estranhos no exaustor e reinicie-o.
B7 Falha no arranque do exaustor.		Se tiver alguma dúvida, entre em contacto com o Serviço de Assistência Técnica da Cecotec.
Bd	Falha na comunicação entre a placa de visualização e a placa de controlo do exaustor.	Se tiver alguma dúvida, entre em contacto com o Serviço de Assistência Técnica da Cecotec.
EF	Carregou em vários ícones táteis ao mesmo tempo.	Limpe o painel de controlo.
FC É necessário mudar o filtro. Mude de filtro.

Códigos de erro e possíveis soluções

Código de erro	Problema Solução
EL,EH	A tensão da fonte de alimentação é superior à tensão nominal.	Verificar se o fornecimento de energia é normal.Depois de se certificar de que a alimentação elétrica está normal, volte a ligar a placa.
C1	A temperatura do sensor da placa é demasiado alta.	Aguarde que a temperatura da placa volte ao normal.Toque no ícone Ligar/Desligar para reiniciar a placa.
C2	A temperatura do transístor IGBT é demasiado elevada.	Esperar que a temperatura do IGBT volte ao normal.Toque no ícone Ligar/Desligar para reiniciar o exaustor. Verifique se a ventoinha está a funcionar corretamente; se não estiver, substitua-a.
B3	A tensão na placa de controlo do exaustor é anormal.	Toque no ícone Ligar/Desligar para reiniciar o exaustor.
B7	A conduta de ar do sistema de ventilação está completamente bloqueada.	Toque no ícone Ligar/Desligar para reiniciar o exaustor. Verifique se há objetos estranhos no exaustor e reinicie-o.
E2	Falha no sensor de temperatura da placa vitrocerâmica - curto-circuito.	Verifique a ligação ou substitua o sensor de temperatura na placa de vitrocerâmica.
E1	Falha do sensor de temperatura da placa vitrocerâmica - circuito aberto.
E7	Falha do sensor de temperatura da placa vitrocerâmica - não válido.
E4	Falha do sensor de temperatura do transístor IGBT. (curto-circuito).	Substitua a placa de alimentação de energia.
E3	Falha do sensor de temperatura do transístor IGBT. (circuito aberto).
B5 Erro no sistema de ventilação.		Substitua a placa de controlo ou o motor do exaustor.
Bd	Falha na comunicação entre a placa de visualização e a placa de controlo do exaustor.	Substitua o controlador do exaustor, a placa da fonte de alimentação ou a placa do ecrã e verifique se o cabo de ligação está danificado.

PORTUGUÊS

Falha Problema Solução	A Solução B
O LED não se acende quando a placa está ligada.	Não há eletricidade.	Verifique se a ficha está bem fixada na tomada e se a tomada está a funcionar.
	A placa de alimentação auxiliar e a placa ligada ao ecrã falham.	Verifique as conexões.
	A placa de alimentação auxiliar de energia está danificada.	Substitua a placa de alimentação auxiliar de energia.
	O ecrã está danificado.	Substitua a placa de visualização.
Os controlos táteis não respondem ou o ecrã LED não funcionam com normalidade.	O ecrã está danificado.	Substitua a placa de visualização.
O indicador de potência de cozedura acende-se, mas o aquecimento não começa.	Temperatura muito alta da placa de aquecimento.	A temperatura ambiente pode ser demasiado elevada. A saída ou a entrada do ar está bloqueada.
	A ventoinha está avariada.	Verifique se a ventoinha está a funcionar corretamente; se não estiver, substitua-a.
	A placa de alimentação está danificada.	Substitua a placa de alimentação de energia.
A placa pára subitamente de aquecer e o símbolo "u" pisca no ecrã.	O utensílio de cozinha utilizado não é adequado.	Utilize um utensílio adequado para cozinhar.	O circuito de detecção de utensílios está danificado, substitua a placa de alimentação.
	O diâmetro do utensílio é muito pequeno.
	A placa sobreaqueceu.	Aguarde que a temperatura da placa volte ao normal.Toque no ícone Ligar/Desligar para reiniciar a placa.
Ao tentar aquecer áreas do mesmo tamanho, o ecrã mostra "u".	A placa de alimentação e a placa ligada ao ecrã falham.	Verifique as conexões.
	A placa de visualização da unidade de comunicação está danificada.	Substitua a placa de visualização.
	A placa principal está danificada.	Substitua a placa de alimentação de energia.
O motor da ventoinha produz ruídos estranhos.	A ventoinha do motor está danificada.	Substitua a ventoinha.

Utilize estas instruções para reparar falhas comuns.

Não tente desmontar o aparelho por si próprio para evitar perigos e danos na placa de indução.

PORTUGUÊS

7. ESPECIFICAÇÕES TÉCNICAS

Referência: A01_EU01_100088

Produto: Bolero Squad IH 4800 TotalFlex80

Potência total: 7400 W

Potência do exaustor: 160 W

Tensão nominal: 220-240 / 380-415 V 3N

Frequência nominal: 50/60 Hz

A:2200 W/3600 W(B)

B:2200 W/3600 W(B)

C:2200 W/3600 W(B)

D:2200 W/3600 W(B)

	Símbolo Valor Unidade
Identificação do modelo A01_EU01_100088
Consumo anual de energia	AEC_exaustor	29,9 kWh/a
Fator de incremento temporal f 1,0
Eficiência fluidodinâmica	FDE_exaustor	28,4
Índice de eficiência energética	EEI_exaustor	49,5
Caudal de ar medido no ponto de eficiência máxima	Q_BEP	29,1 m	^3/h
Pressão do ar medida no ponto de eficiência máxima	P_BEP	287 Pa
Caudal de ar máximo (definição mais elevada)	Q_máx	543,8 m	^3/h
Caudal de ar máximo (função Boost) Q	_máx	636,4 m	^3/h
Potência elétrica de entrada medida no ponto de eficiência máxima	W_BEP	82	W
Potência nominal do sistema de iluminação W	_L	N/A W
Iluminância medida do sistema de iluminação na superfície de cozedura	E_média	N/A lux
Consumo de energia em Standby P	s	N/A W
Consumo de energia no modo Desligado	PO	0,42 W
Nível de ruído (função Boost) L	WA	70 dB
Nível de som (definição mais alta) L	WA	65 dB
Nível de som (definição mais baixa) L	WA	57 dB

Símbolo Valor Unidade
Identificação do modelo A01_EU01_100088
Tipo de placa de indução Placa elétrica
Número de seletores das zonas de cozedura 2 zonas
Tecnologia de aquecimento (zonas de cozedura por indução, por radiação ...)	Zonas de cozedura
Símbolo Valor Unidade
Para as zonas de cozedura circulares: diâmetro da superfície útil de cada zona de cozedura, arredondado aos 5 mm mais próximos.	∅	Zona esquerda: 37,5 x 20,5 Zona direita: 37,5 x 20,5	cm
Para as zonas de cozedura não circulares: largura e comprimento da superfície utilizável de cada zona de cozedura, arredondados aos 5 mm mais próximos.	L W	N/A N/A	cm
Consumo de energia por lâmpada ou zona de cozedura, calculado por kg (*)	ECcozedura elétrica	Zona esquerda: 179,6 Zona direita: 182,3	Wh/kg
Consumo de energia da placa, calculado por kg (*)	ECplaca elétrica	181,0	Wh/kg

PORTUGUÊS

O consumo de energia no modo Desligado é 0,42 W utilizando as diretrizes da norma EN 50564:2011 e os regulamentos europeus 1275/2008/CE e 801/2013/CE. Para este efeito, o aparelho é ligado à rede sem executar qualquer função. O interruptor/seletor do aparelho ficou na posição Desligado.

REGULAMENTO (UE) N.º 66/2014

As especificações técnicas podem ser alteradas sem notificação prévia para melhorar a qualidade do produto.

Fabricado na China | Desenhado em Espanha

8. RECICLAGEM DE PRODUTOS ELÉTRICOS E ELETRÓNICOS

Este símbolo indica que, de acordo com os regulamentos aplicáveis, o produto e/ou bateria deve ser eliminado separadamente do lixo doméstico. Quando este produto atingir o fim da sua vida útil, deverá remover as pilhas/baterias/acumuladores e levá-lo para um ponto de recolha designado pelas autoridades locais.

Para obter informação detalhada acerca da forma mais adequada de eliminar os seus equipamentos elétricos e eletrónicos e/ou as correspondentes baterias, o consumidor deverá contactar com as autoridades locais.

A conformidade com as diretrizes acima referidas ajudará a proteger o ambiente.

9. GARANTIA E SAT

A Cecotec será responsável perante o utilizador final ou consumidor por qualquer falta de conformidade que exista no momento da entrega do produto nos termos, condições e prazos estabelecidos pelos regulamentos aplicáveis.

Recomenda-se que as reparações sejam efetuadas por pessoal qualificado.

Se deteta uma ocorrência com o produto ou tem alguma consulta, entre em contacto com o Serviço de Assistência Técnica da Cecotec através do número de telefone [phone].

10. COPYRIGHT

Os direitos de propriedade intelectual dos textos deste manual pertencem à CECOTEC INNOVACIONES, S.L. Todos os direitos reservados. O conteúdo desta publicação não pode, no todo ou em parte, ser reproduzido, armazenado num sistema de recuperação, transmitido ou distribuído por qualquer meio (eletrónico, mecânico, fotocópia, gravação ou similar) sem a autorização prévia da CECOTEC INNOVACIONES, S.L.

1. CZĘŚCI I KOMPONENTY

Rysunek 1

1. Max strefa 2200/3600 W
2. Max strefa 2200/3600 W
3. Max strefa 2200/3600 W
4. Max strefa 2200/3600 W
5. Max strefa 3300/3700 W
6. Max strefa 3300/3700 W
7. Panel sterowania

Panel sterowania

Rys. 2
