MANUALE UTENTE Bolero Squad IH 4800 TotalFlex80 CECOTEC

4. Funzionamento 165

5. Pulizia e manutenzione 175

6. Risoluzione dei problemi 178

7. Speciche tecniche 185

8. Riciclaggio di apparecchiature

elettriche ed elettroniche 188

9. Garanzia e supporto tecnico 188

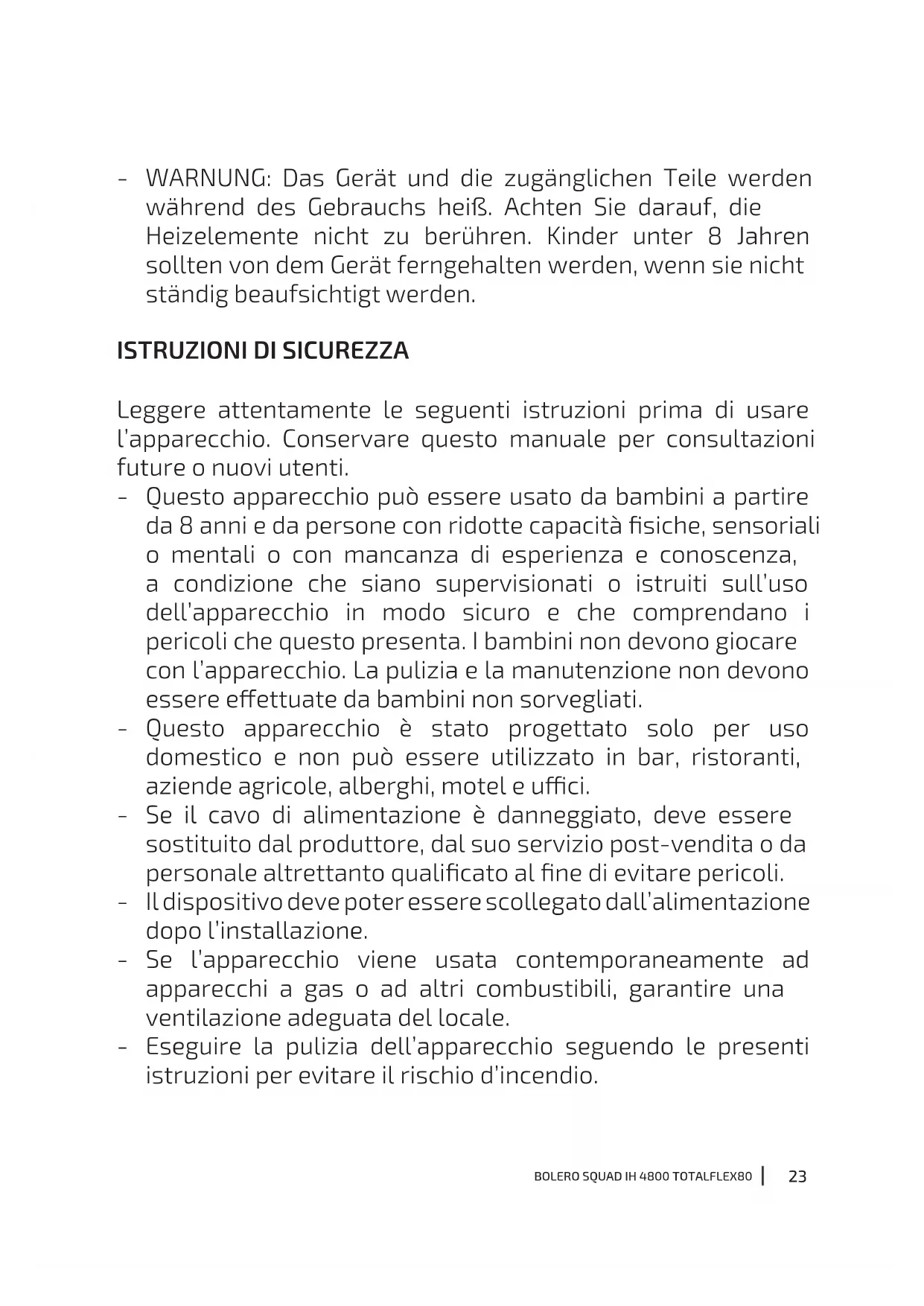

Leggere attentamente le seguenti istruzioni prima di usare l’apparecchio. Conservare questo manuale per consultazioni future o nuovi utenti.

Questo apparecchio può essere usato da bambini a partire da 8 anni e da persone con ridotte capacità siche, sensoriali o mentali o con mancanza di esperienza e conoscenza, a condizione che siano supervisionati o istruiti sull’uso dell’apparecchio in modo sicuro e che comprendano i pericoli che questo presenta. I bambini non devono giocare con l’apparecchio. La pulizia e la manutenzione non devono essere eettuate da bambini non sorvegliati.

Questo apparecchio è stato progettato solo per uso domestico e non può essere utilizzato in bar, ristoranti, aziende agricole, alberghi, motel e uci.

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo servizio post-vendita o da personale altrettanto qualicato al ne di evitare pericoli.

Il dispositivo deve poter essere scollegato dall’alimentazione dopo l’installazione.

Se l’apparecchio viene usata contemporaneamente ad apparecchi a gas o ad altri combustibili, garantire una ventilazione adeguata del locale.

Eseguire la pulizia dell’apparecchio seguendo le presenti istruzioni per evitare il rischio d’incendio.24

ATTENZIONE: Alcune parti dell’apparecchio possono surriscaldarsi in caso d’uso di apparecchi di cottura ad alte temperature.

Evitare assolutamente quanto segue:

I. Non utilizzare l’apparecchio senza il ltro a rete o se il ltro

è eccessivamente sporco o unto!

II. Non installare la cappa sopra un piano cottura a amma

III. Non lasciare le padelle incustodite durante l’uso per evitare

che i grassi o gli oli surriscaldati prendano fuoco.

L’accumulo di grasso nella cappa può generare un rischio di incendio. Pulire l’apparecchio seguendo le istruzioni del presente manuale.

Fare molta attenzione durante la pulizia dell’apparecchio. Rischio di bruciature e/o tagli. Si consiglia l’uso di guanti.

Non lasciare mai amme libere.

Se la cappa aspirante è danneggiata, non usarla.

Se la cappa aspirante è in funzione insieme ad altri apparecchi non alimentati elettricamente, la pressione negativa nell’ambiente non deve superare i 4 Pa (4 x 10-5 bar).

Importante! Scollegare sempre la corrente durante l’installazione e la manutenzione.

Installare la cappa aspirante secondo le istruzioni di installazione e nel rispetto di tutte le misure.

Rivolgersi unicamente a elettricisti qualicati o persone competenti per l’installazione.

Smaltire con cura il materiale di imballaggio. I bambini sono sensibili a quest’ultimo.

Prestare attenzione agli spigoli all’interno della cappa aspirante, soprattutto durante l’installazione e la pulizia.25

Attenzione: Prima di accedere ai terminali, scollegare prima tutti i circuiti di alimentazione.

Se la cappa aspirante viene usata contemporaneamente ad apparecchi a gas o ad altri combustibili, assicurare una ventilazione adeguata del locale.

Attenzione: L’apparecchio e le sue parti accessibili possono surriscaldarsi durante il funzionamento. Non toccare le parti accessibili.

Rispettare le norme di scarico dell’aria locali.

Non usare un pulitore a vapore per pulire l’apparecchio.

Non tentare MAI di estinguere un incendio con l’acqua. Spegnere l’apparecchio e coprire la amma, per esempio, con un coperchio o una coperta antincendio.

Non usare mai prolunghe né collegare la cappa a ciabatte multipresa o a timer esterni.

Se il cavo è danneggiato, deve essere sostituito dal Servizio di Assistenza Tecnica di Cecotec o da tecnici altrettanto qualicati per evitare pericoli.

Non mettere l’apparecchio in funzione se il cavo di alimentazione è danneggiato in qualunque modo.

Se l’apparecchio smette di funzionare o funziona in modo anomalo, scollegarlo dalla corrente elettrica e contattare il Servizio di Assistenza Tecnica di Cecotec.

Cecotec declina ogni responsabilità per eventuali danni o lesioni derivati dalla mancata osservanza delle istruzioni di installazione e/o di funzionamento contenute nel presente manuale.

Questo simbolo signica “attenzione, supercie calda”. La temperatura delle superci accessibili può essere elevata quando l’apparecchio è in funzione.

ATTENZIONE: Se la supercie è incrinata, spegnere l’apparecchio per evitare il rischio di scosse elettriche.26

BOLERO SQUAD IH 4800 TOTALFLEX80

Contattare il Servizio di Assistenza Tecnica uciale di Cecotec. Non cucinare su un piano cottura incrinato o rotto.

Non usare prodotti per la pulizia abrasivi né raschietti metallici alati per pulire il vetro, onde evitare gra sulla supercie e conseguente rottura del vetro.

L’apparecchio non è progettato per essere azionato da un timer esterno o da un sistema di controllo a distanza separato.

Pericolo di incendio: Non riporre oggetti sul piano cottura.

ATTENZIONE: Sorvegliare sempre la cottura. Sorvegliare in modo continuo i processi di cottura di corta durata.

ATTENZIONE: La cottura incustodita su un piano cottura unto può essere pericolosa e provocare un incendio. Non tentare mai di estinguere un incendio con l’acqua. Spegnere l’apparecchio e coprire la amma, ad esempio con un coperchio o una coperta antincendio.

Spegnere il piano cottura prima della pulizia o della manutenzione.

Per evitare il surriscaldamento del piano cottura, non installarlo dietro pannelli decorativi.

Vericare che la tensione di rete coincida con quella specicata nell’etichetta di classicazione dell’apparecchio e che la presa elettrica sia dotata di messa a terra.

Fare attenzione: i bordi del pannello sono taglienti. La mancanza di cautela può provocare lesioni o tagli.

Non appoggiare mai nessun materiale o prodotto combustibile sull’apparecchio.

Si raccomanda che questo apparecchio sia correttamente installato e collegato da una persona adeguatamente qualicata.

Questo apparecchio deve essere collegato a un circuito che incorpori un interruttore di isolamento che permetta scollegare completamente la rete elettrica.27

La non corretta installazione dell’apparecchio può far decadere qualsiasi diritto di garanzia o di responsabilità.

Se il cavo è danneggiato, deve essere sostituito dal produttore, dal rivenditore o da persone qualicate per evitare pericoli.

I manici delle padelle possono essere caldi al tatto dopo l’uso. Controllare che i manici delle padelle non sporgano su altre zone di cottura accese. Tenere i manici fuori dalla portata dei bambini. Il mancato rispetto di questo consiglio può provocare ustioni.

Dopo l’uso, spegnere sempre le zone di cottura e il piano cottura come descritto in questo manuale.

ATTENZIONE: le parti accessibili possono diventare calde durante l’uso. Fare attenzione a non toccare gli elementi riscaldanti. I bambini di età inferiore ai 8 anni devono essere tenuti lontani dall’apparecchio, a meno che non siano costantemente sorvegliati.

1. Massimo zona di 2200/3600 W

2. Massimo zona di 2200/3600 W

3. Massimo zona di 2200/3600 W

4. Massimo zona di 2200/3600 W

5. Massimo zona di 3300/3700 W

6. Massimo zona di 3300/3700 W

7. Pannello di controllo

Pannello di controllo Fig. 2 A1. Icona touch della zona essibile sinistra A2. Cursore di regolazione della potenza A3. Icona touch della funzione Boost A4. Icone touch per l’impostazione del tempo A5. Icone touch per l’impostazione del tempo A6. Icona touch della funzione Boost A7. Cursore di regolazione della potenza B1. Icona touch della cappa aspirante B2. Icona touch della funzione Boost B3. Icona touch della modalità automatica del piano cottura e della cappa aspirante C1. Icona touch di accensione/spegnimento C2. Icona touch della zona essibile destra C3. Icona touch della funzione Boost C4. Cursore di regolazione della potenza C5. Icone touch per l’impostazione del tempo C6. Icone touch per l’impostazione del tempo C7. Cursore di regolazione della potenza C8. Icona touch della funzione Boost C9. Icona touch della funzione di Blocco NOTA: Le immagini di questo manuale sono rappresentazioni schematiche e potrebbero non corrispondere esattamente all’apparecchio.

Questo apparecchio ha un imballaggio progettato per proteggerlo durante il trasporto.BOLERO SQUAD IH 4800 TOTALFLEX80

ITALIANO Estrarre l’apparecchio dalla scatola e rimuovere tutto il materiale presente nell’imballaggio. Conservare la scatola originale e gli altri elementi in un luogo sicuro per prevenire danni all’apparecchio qualora fosse necessario trasportarlo in futuro. Se si desidera smaltire l’imballaggio originale, assicurarsi di riciclare tutti gli elementi in modo appropriato.

Vericare che tutte le parti e i componenti siano compresi e in buono stato. Se uno di essi mancasse o non fosse in buone condizioni, contattare immediatamente il Servizio di Assistenza Tecnica uciale di Cecotec. Contenuto della scatola

Piano cottura a induzione

Griglia di aspirazione

Il presente manuale di istruzioni

3. INSTALLAZIONE DELL’APPARECCHIO

Prima di installare il piano cottura, accertarsi che:

Il piano di lavoro sia livellato, di forma quadrata e che i suoi elementi strutturali rispettino i requisiti di spazio.

Il piano di lavoro sia realizzato in materiale isolante e resistente al calore.

Se si installa il piano cottura sopra un forno, il forno deve essere dotato di una ventola di rareddamento incorporata.

Assicurarsi che l’installazione sia conforme a tutti i requisiti di sicurezza e agli standard e regolamenti applicabili.

Assicurarsi che il piano di cottura sia dotato di un interruttore di sicurezza, installato e posizionato in conformità alle norme e ai regolamenti elettrici locali, che consenta di scollegarlo completamente dalla rete elettrica.

Assicurarsi che l’interruttore di isolamento sia di un modello approvato e che fornisca una separazione dei contatti di 3 mm su tutti i poli (o su tutti i conduttori attivi [fase] se le norme locali di cablaggio consentono questa variazione dei requisiti).

Assicurarsi che l’utente possa accedere facilmente all’interruttore di isolamento con il piano cottura a induzione installato.

Utilizzare niture resistenti al calore e facili da pulire (come le piastrelle di ceramica) sulle pareti che circondano il piano cottura. Dopo aver installato il piano cottura, assicurarsi che:

Il cavo di alimentazione non sia accessibile attraverso gli sportelli dei mobili o i cassetti.

Se il piano di cottura viene installato sopra cassetti o armadi, è necessario collocare una barriera di protezione termica sotto la base del piano di cottura.BOLERO SQUAD IH 4800 TOTALFLEX80

Assicurarsi che l’utente possa accedere facilmente all’interruttore di isolamento. Prima di posizionare le stae di ssaggio: Collocare l’unità su una supercie stabile e liscia (si può usare l’imballaggio). Non esercitare forza sui comandi che sporgono dal piano cottura. AVVERTENZA

1. Rivolgersi a personale qualicato per la corretta installazione del piano cottura a

induzione. Non installare il piano cottura da soli.

2. Non installare il piano di cottura direttamente sopra una lavastoviglie, un frigorifero,

un congelatore, una lavatrice o un’asciugatrice, poiché l’umidità potrebbe danneggiare i componenti elettronici del piano di cottura.

3. Il piano cottura a induzione deve essere installato in modo da garantire una migliore

radiazione del calore.

4. La parete e l’area sopra il piano di lavoro devono essere resistenti al calore.

5. Per evitare qualsiasi danno, lo strato di colla e l’adesivo devono essere resistenti al calore.

6. Non usare un pulitore a vapore.

7. L’installazione deve essere eseguita da due persone.

Accessori per l’installazione, scarico all’esterno La Figura 3 mostra tutte le parti necessarie per l’installazione con scarico all’esterno. Accessori per l’installazione, scarico all’interno La Figura 4 mostra tutti i componenti necessari per l’installazione con scarico verso l’interno. Installazione Attenzione: Assicurarsi che l’uscita dell’aria sia aperta, altrimenti, se è chiusa, non è possibile utilizzare il prodotto. Vedere la gura 5. La Figura 6 mostra le misure per una corretta installazione. Nota bene.

Metodo di installazione A: Il vetro è sospeso sulla supercie del mobile. I requisiti di apertura per l’installazione sono illustrati nella Figura 7 (unità di misura mm).

Metodo di installazione B: Il vetro è completamente a lo con il mobile. I requisiti di apertura per l’installazione sono illustrati nella Figura 8 (unità di misura mm). NOTA: Se durante l’installazione del piano cottura è necessario sostituire il cavo di alimentazione del prodotto, è possibile capovolgere il piano e rimuovere la vite nella posizione indicata nella gura 9 per sostituirla. ATTENZIONE: Prima di installare l’apparecchio nel mobile, è necessario rimuovere il/i cassetto/i dal mobile per facilitare l’installazione (Fig. 10).BOLERO SQUAD IH 4800 TOTALFLEX80

ITALIANO Installazione del deettore Sono installati in totale 8 deettori nella posizione mostrata nella gura 11. La gura 12 illustra le fasi di installazione delle griglie e dei ltri nel prodotto. A seconda della larghezza complessiva dell’armadio L, l’installazione si divide in due tipi. (Fig. 13)

Quando L è inferiore o uguale a 600 mm (Fig. 14)

1. Quando L è inferiore o uguale a 600 mm, tagliare il raccordo del tubo. La lunghezza

di taglio è pari a 186 meno la lunghezza di B. (Fig. 15).

2. Dopo aver eettuato il taglio, installare l’anello di tenuta come illustrato nella gura

3. Capovolgere il prodotto e far scorrere la guarnizione del tubo dal lato verso l’interno

del prodotto. (Fig. 17)

4. Utilizzare quattro viti ST3,5 per ssare la guarnizione del tubo, quindi installare la

curva a 90 gradi. (Fig. 18)

5. Quindi ssare la guarnizione con nastro adesivo. (Fig. 19)

6. Come mostrato nella gura 20, posizionare il prodotto nell’armadio in diagonale.

7. L’installazione è terminata. (Fig. 21)

Quando L è superiore a 600 mm (Fig. 22)

1. Per facilitare l’installazione, è necessario rimuovere la parte posteriore del mobile.

2. Successivamente, è necessario installare il prodotto nell’armadio, come illustrato

3. Quindi installare le guarnizioni in gomma sul tubo. (Fig. 25)

4. Installare il tubo di fumo come mostrato nella gura 26 e montare le viti ST3,5x14.

NOTA: Ricordarsi di ssare la giunzione con il nastro adesivo per un corretto adattamento. Quando è necessario scaricare l’acqua:

Sotto il prodotto, rimuovere il tappo di gomma e utilizzare il contenitore per raccogliere l’acqua che fuoriesce. (Fig. 27)

Una volta scaricata l’acqua o installato l’apparecchio, premere con forza il tappo di gomma per garantire la corretta tenuta. (Fig. 11) Accessori per l’installazione

Per uno scarico verso l’esterno, vedere la gura 29. Aprire il coperchio del ltro a 90 gradi, quindi rimuoverlo verso l’alto per facilitare l’installazione.

La Figura 30 mostra gli accessori necessari per il montaggio. ATTENZIONE: Per l’installazione verso l’esterno, non è necessario installare le parti c e d.BOLERO SQUAD IH 4800 TOTALFLEX80

ITALIANO Legenda gura 30 a. Griglia b. Separatore di grassi Assicurarsi che i tubi di fumo, gli armadi e le custodie acquistati soddisno i seguenti requisiti, illustrati nella gura 31.

La Figura 32 mostra gli accessori necessari per il montaggio. Legenda gura 32 a. Griglia b. Separatore di grassi c. Coperchio del ltro d. Filtro in carbone attivo ATTENZIONE: Prima di utilizzare l’elemento ltrante deodorante, rimuovere la pellicola trasparente presente all’esterno dei ltri al carbone. (Fig. 33) Per il montaggio, seguire le istruzioni riportate di seguito:

1. Posizionare la freccia sulla cartuccia del ltro rivolta verso sinistra e inserirla nel

fumatore come mostrato nella gura 34.

2. Quindi installare il coperchio della cartuccia del ltro verticalmente nella clip.

Ruotare il coperchio del ltro di 90 gradi per coprire completamente il ltro. (Fig. 35) ATTENZIONE: Il coperchio si stacca quando viene premuto con forza.

3. Premere verso il basso per farlo aderire correttamente. (Fig. 36)

4. Assicurarsi che il coperchio sia posizionato correttamente. (Fig. 37)

NOTA: Il lato mostrato nella gura 38 deve essere rivolto verso l’alto; aprirlo durante la pulizia. ATTENZIONE: Garantire una ventilazione adeguata.

Per consentire ai liquidi di deuire comodamente, è necessario mantenere una distanza minima di 40 mm tra il deettore e il fondo del piano cottura. Seguire le raccomandazioni riportate di seguito. (Fig. 39)

Sul lato esterno del piano cottura sono presenti dei fori di ventilazione. È necessario assicurarsi che questi fori non siano bloccati dal piano di lavoro durante il montaggio del piano cottura.

Si prega di notare che la colla che unisce il materiale plastico o il legno al mobile deve resistere a una temperatura superiore a 150ºC per evitare che il rivestimento si stacchi.

Quindi, la parete posteriore e le superci adiacenti e circostanti devono essere in grado di sopportare una temperatura di 90ºC.BOLERO SQUAD IH 4800 TOTALFLEX80

ITALIANO Collegamento del piano cottura alla corrente. Fig. 40 Rivolgersi unicamente a una persona qualicata per collegare il piano cottura alla rete elettrica. Prima di collegare il piano cottura alla rete, vericare che:

1. Il sistema di cablaggio domestico sia adatto alla potenza usata dal piano cottura.

2. La tensione di rete coincida con quella specicata nell’etichetta di classicazione

3. I cavi di alimentazione possano sopportare il carico specicato sull’etichetta di

classicazione dell’apparecchio.

Quando si collega il piano cottura induzione alla corrente, non usare adattatori, riduttori o dispositivi di derivazione, poiché possono causare surriscaldamento o incendio.

Il cavo di alimentazione non deve essere in contatto con parti calde e deve essere posizionato in modo che la sua temperatura non superi mai i 75 °C.

Vericare con un elettricista se il sistema di cablaggio domestico è adatto all’uso senza bisogno di modiche. Qualsiasi modica deve essere eettuata solo da un elettricista qualicato.

Se il numero totale di zone di cottura dell’unità selezionata è superiore a 4, è possibile collegarla direttamente alla rete elettrica mediante un collegamento elettrico monofase.

Se il cavo è danneggiato o deve essere sostituito, evitare di ripararlo da soli e contattare il servizio di assistenza Cecotec per evitare incidenti.

Se l’apparecchio è collegato direttamente alla rete elettrica, è necessario installare un interruttore onnipolare con un’apertura di almeno 3 mm tra i contatti.

La persona responsabile dell’installazione deve assicurarsi che sia stato eettuato un corretto collegamento elettrico e che sia conforme alle norme di sicurezza.

Non piegare né schiacciare il cavo.

Il cavo deve essere controllato periodicamente. La sostituzione può essere eettuata solo da un tecnico qualicato. La supercie inferiore e il cavo di alimentazione del piano cottura non devono essere accessibili dopo l’installazione.

Istruzioni per il funzionamento Icone touch

Le icone touch rispondono al tocco, non c’è quindi bisogno di applicare alcuna pressione.

Toccare le icone con il polpastrello e non con la punta del dito. Fig. 41

Verrà emesso un segnale acustico ogni volta che il piano cottura rileva il dito.

Assicurarsi che i comandi siano sempre puliti, asciutti e che non ci sia nessun oggettoBOLERO SQUAD IH 4800 TOTALFLEX80

ITALIANO (per esempio un utensile o un panno) che li copra. L’uso delle icone touch può venire compromesso anche da un ne strato d’acqua. Scegliere le padelle/pentole adatte

Utilizzare solo padelle e pentole con una base adatta alla cottura a induzione.

Cercare il simbolo d’induzione sulla confezione o sul fondo della padella o pentola.

È possibile vericare se la padella o la pentola sono idonee con un test con calamita.

Spostare una calamita verso la base della padella. Se la calamita riviene attratta dalla padella, signica che quest’ultima è compatibile con il piano cottura a induzione.

Se non si possiede una calamita:

1. Versare un po’ d’acqua nella padella o pentola da testare.

2. Se il simbolo non inizia a lampeggiare sul display e l’acqua si riscalda, signica che è

adatta alla cottura a induzione.

Le pentole e padelle fatte dei seguenti materiali non sono adatte: acciaio inossidabile puro, alluminio o rame senza base magnetica, vetro, legno, porcellana, ceramica e terracotta.

Non utilizzare padelle e pentole con bordi seghettati o con fondo curvo. Fig. 42

Assicurarsi che il fondo della padella da utilizzare sia liscio, si appoggi al vetro e abbia le stesse dimensioni della zona di cottura. Utilizzare pentole con un diametro uguale al diametro della zona selezionata. L’utilizzo di pentole leggermente più grandi aumenterà l’ecienza dell’energia utilizzata. L’utilizzo di pentole più piccole inuisce sull’ecienza. Il piano cottura non può rilevare una pentola più piccola di 140 mm.

Posizionare sempre la pentola al centro della zona di cottura. Fig. 43

Sollevare sempre le pentole dal piano cottura a induzione; evitare di trascinarle per non graare il vetro. Fig. 44

La cottura a induzione è una tecnologia di cottura sicura, avanzata, eciente ed economica. Il piano cottura a induzione funziona tramite vibrazioni elettromagnetiche che generano calore direttamente nella pentola, anziché riscaldando la supercie del vetro. Il vetro si riscalda da solo perché il contenitore lo riscalda. Fig. 45 Legenda gura 45

4. Piano cottura in vetroceramica

5. Bobina di induzione

La cappa può essere utilizzata in modalità di estrazione o di ricircolo dell’aria. Modalità di estrazione dell’aria

I ltri antigrasso puliscono l’aria aspirata, che viene poi convogliata all’esterno tramite un sistema di tubature.BOLERO SQUAD IH 4800 TOTALFLEX80

L’aria non deve essere scaricata in un condotto destinato allo scarico di apparecchi a gas o ad altri combustibili (questo non si applica agli apparecchi che restituiscono solo aria al locale). AVVISI: Se l’aria da espellere è condotta verso un condotto di scarico o un’uscita del gas non funzionante, è necessario consultare un tecnico qualicato. Se l’aria da espellere è convogliata attraverso una parete esterna, è necessario utilizzare un condotto telescopico. Modalità di ricircolo dell’aria I ltri antigrasso e il ltro antiodore puliscono l’aria aspirata, che viene poi reimmessa nel locale. ATTENZIONE: Per neutralizzare gli odori in questa modalità, è necessario installare un ltro antiodori. Congurazione della modalità di funzionamento della cappa aspirante L’apparecchio viene fornito con una modalità di estrazione dell’aria preimpostata. Se si desidera passare dalla modalità di estrazione dell’aria a quella di ricircolo, seguire la procedura seguente:

1. Entrare nella congurazione della cappa.

Nota: La funzione di Blocco deve essere disattivata.

2. Premere l’icona per 3 secondi. Viene emesso un segnale acustico e “ou” o “in” viene

visualizzato sul display. Utilizzare l’icona della funzione di Blocco per cambiare la modalità.

3. Se la cappa è in modalità di estrazione, sul display del pannello di controllo viene mostrato

“ou”. Premere l’icona di accensione/spegnimento per confermare la selezione e accendere la cappa.

4. Se la cappa è in modalità di ricircolo, sul display del pannello di controllo viene mostrato

“In”. Premere l’icona di accensione/spegnimento per confermare la selezione e accendere la cappa. Guida rapida ATTENZIONE: Fare attenzione quando si frigge: l’olio e il grasso si riscaldano molto rapidamente, soprattutto se si utilizza la funzione Boost. A temperature estremamente elevate, l’olio e il grasso possono bruciare spontaneamente, costituendo un grave rischio di incendio. Consigli di cottura

Quando il cibo comincia a bollire, ridurre la potenza.BOLERO SQUAD IH 4800 TOTALFLEX80

L’uso di un coperchio riduce il tempo di cottura e fa risparmiare energia grazie alla ritenzione del calore.

Ridurre la quantità di liquido o di grasso per ridurre i tempi di cottura.

Iniziare la cottura su un’impostazione alta e ridurla man mano che il cibo si riscalda. Cuocere a fuoco lento e cucinare riso

La cottura a fuoco lento avviene al di sotto del punto di ebollizione, a circa 85˚C, quando alcune bolle salgono alla supercie del liquido di cottura. È indispensabile per fare deliziose zuppe e teneri stufati, perché esalta i sapori senza cuocere troppo il cibo. Anche le salse a base di uova e le salse addensate con farina dovrebbero essere cucinate al di sotto del punto di ebollizione.

Alcune ricette, come la cottura del riso con il metodo dell’assorbimento, possono richiedere un’impostazione superiore a quella più bassa per assicurare che il cibo sia cotto correttamente nel tempo raccomandato. Bistecche di maiale Per bistecche succose e saporite:

1. Lasciare la carne a temperatura ambiente per circa 20 minuti prima della cottura.

2. Preriscaldare una padella a base spessa.

3. Spennellare entrambi i lati della bistecca con olio. Versare una piccola quantità di olio nella

padella calda e mettere la carne nella padella.

4. Girare la bistecca solo una volta durante la cottura. Il tempo esatto di cottura dipenderà

dallo spessore della bistecca e dal proprio gusto. I tempi possono variare da 2 a 8 minuti per lato. Premere il letto per misurare il grado di cottura; più il letto è sodo, più è cotto.

5. Lasciare riposare la bistecca su un piatto caldo per qualche minuto per evitare che si

ammorbidisca prima di servirla. Sauté

1. Scegliere un wok compatibile a fondo piatto o una padella grande.

2. Tenere pronti tutti gli ingredienti. La cottura sauté viene eseguita velocemente. Se si stanno

cucinando grandi quantità di alimenti, cucinarli diversi lotti più piccoli.

3. Preriscaldare brevemente la padella e aggiungere due cucchiai d’olio.

4. Cuocere prima la carne, mettere da parte e tenerla in caldo.

5. Saltare le verdure. Quando sono calde ma ancora croccanti, impostare la zona di cottura ad

un livello più basso, rimettere la carne nella padella e aggiungere una salsa.

6. Mescolare delicatamente gli ingredienti per riscaldarli.

Rilevamento di oggetti di piccole dimensioni Se sul piano cottura si appoggiano delle padelle e pentole di dimensioni inadeguate o non magnetiche (es. alluminio) o altri piccoli oggetti (es. coltello, forchetta, chiave), il piano cotturaBOLERO SQUAD IH 4800 TOTALFLEX80

ITALIANO a induzione entra automaticamente in modalità standby dopo 1 minuto. La ventola continuerà a funzionare per 1 minuto. Regolazione della potenza Le regolazioni riportate di seguito sono solo a titolo indicativo. La regolazione esatta dipenderà da diversi fattori, come la pentola utilizzata e la quantità di cibo che viene cucinata. Provare il piano cottura a induzione per trovare le impostazioni più adatte a ognuno. Icona della potenza Adatta per 1-2

Riscaldare leggermente piccole quantità di cibo

Sciogliere il cioccolato, il burro e gli alimenti che si bruciano rapidamente

Cucinare a fuoco lento

Cucinare la pasta 15/P

Saltare in padella a una temperatura più alta

Portare la zuppa a ebollizione

Far bollire l’acqua Inizio cottura

1. Tenere premuto l’icona di accensione/spegnimento per 3 secondi. All’accensione si

sente un segnale acustico e il pannello di controllo mostra “–“, a indicare che il piano cottura a induzione è in modalità Standby.

2. Posizionare una pentola adatta sulla zona di cottura desiderata. Assicurarsi che il fondo

della pentola e la supercie della zona di cottura siano puliti e asciutti.

3. Regolare la potenza facendo scorrere il dito sul cursore di regolazione (Fig. 46).

NOTA: È possibile regolare la potenza in qualsiasi momento durante la cottura.

4. Se sul display lampeggiano alternativamente il simbolo e il numero della potenza

selezionata, signica che:

Non è stata posizionata la pentola nella zona di cottura corretta, oppure

Le pentole e padelle che si stanno usando non sono adatte al piano cottura a induzione.

La pentola è troppo piccola o non è centrata correttamente sulla zona di cottura.BOLERO SQUAD IH 4800 TOTALFLEX80

ITALIANO ATTENZIONE: Se nella zona di cottura non vi è una pentola adatta, non viene prodotto alcun calore.

5. Se non viene collocato alcuna pentola entro 1 minuto, il display si spegnerà

automaticamente. Controllo manuale della cappa È possibile controllare manualmente la potenza della cappa. ATTENZIONE: L’uso di pentole alte può impedire il corretto funzionamento del sistema di aspirazione. È possibile aumentare la potenza di estrazione posizionando il coperchio in posizione obliqua.

1. Per attivare il comando manuale della cappa, quando l’apparecchio è acceso (non in

modalità standby), premere l’icona per attivare la cappa.

2. Premere nuovamente l’icona per scegliere la potenza desiderata (0-3). Se la si tiene

premuta per 3 secondi, si spegnerà la cappa.

3. Premere l’icona della funzione Boost per attivarla.

1. Premere l’icona di accensione/spegnimento (si spegnerà anche il piano cottura).

2. Usare l’icona nché non si seleziona il livello 0 di potenza.

ATTENZIONE: Spegnere la zona di cottura facendo scorrere il dito verso il numero 0 (Fig. 47). Assicurarsi che il display mostri “0”.

3. Per spegnere il piano cottura a induzione, toccare l’icona di accensione/spegnimento

Messa in funzione della cappa aspirante

La cappa ha due modalità, manuale e automatica.

La modalità automatica può essere attivata quando il piano di cottura è acceso. Si disattiva automaticamente 2 minuti dopo lo spegnimento del piano cottura Modalità manuale Quando il piano cottura è acceso, premere l’icona o . Sul display apparirà il livello di potenza selezionato (0-3) o la lettera “b”. Modalità automatica

Quando il piano cottura è acceso, premere l’icona . Il display mostrerà “A”.

La cappa si spegnerà:

2 minuti dopo aver spento le zone di cottura

ITALIANO Uso della funzione Boost Attivare la funzione Boost Premere l’icona . NOTA: Assicurarsi che sul display sia visibile il simbolo della funzione Boost. Disattivare la funzione Boost

Toccare il cursore della zona di cottura in cui si desidera disattivare la funzione Boost (Fig. 48).

Per spegnere il piano cottura a induzione, toccare l’icona di accensione/spegnimento

Questa funzione può essere attivata su qualsiasi zona di cottura.

La zona di cottura tornerà all’impostazione originale dopo 10 minuti.

Se l’impostazione originale della potenza è 0, tornerà alla potenza massima dopo 10 minuti.

Se la funzione Boost è selezionata in una delle zone e la si seleziona anche nell’altra zona, entrambe le zone funzioneranno al livello di potenza 15 (la funzione Boost sarà disattivata). Funzionamento della cappa a massima potenza

La cappa è dotata di un livello di massima potenza.

1. Selezionare il livello di potenza massimo premendo .

2. Il display mostrerà “B”.

3. Per disattivare il livello di potenza massimo, utilizzare l’icona per selezionare il livello

di potenza desiderato o spegnere la cappa, selezionando il livello 0. Zona essibile La zona essibile può essere utilizzata come un’unica zona di cottura o come due zone diverse, a seconda delle esigenze. È costituita da due induttori indipendenti che possono essere controllati separatamente. Quando funziona come zona singola, la parte su cui non è posizionata alcuna pentola si spegne automaticamente dopo 8 secondi. Per garantire un rilevamento corretto e una distribuzione uniforme del calore, è necessario posizionare la pentola:

Nella parte anteriore o posteriore della zona essibile, se il contenitore è lungo meno di 21 cm.

Ovunque, se il contenitore è più grande di 21 cm. Utilizzo della zona essibile come zona di cottura individuale:

Per utilizzare la zona come zona di cottura individuale, premere l’icona corrispondente

La potenza di questa zona viene regolata come quella delle altre zone.

Se si desidera aggiungere un’altra pentola o padella, premere nuovamente le icone touch corrispondenti in modo che la zona la rilevi. Utilizzo della zona essibile come due zone di cottura separate: Per utilizzare la zona essibile come due zone di cottura separate con impostazioni di potenza diverse, premere l’icona della zona essibile . Blocco delle icone touch

È possibile bloccare le icone per evitare un uso involontario (ad esempio, i bambini che accendono accidentalmente le zone di cottura).

All’attivazione del blocco di sicurezza, tutte le icone tranne quella di Accensione/ Spegnimento verranno disabilitate.

Per attivare la funzione di blocco, tenere premuta l’icona per 3 secondi. Sul display apparirà “Lo”.

Per disattivare la funzione di Blocco, tenere premuta l’icona touch per 3 secondi. Quando il piano cottura è bloccato, tutte le icone touch sono disabilitate, tranne quella di accensione/spegnimento . In caso di emergenza, è possibile spegnere il piano di cottura con l’icona touch di accensione/spegnimento . Tuttavia, per eseguire qualsiasi altra operazione, è necessario sbloccare il piano cottura. Funzione di gestione energetica

Sul piano di cottura a induzione è possibile impostare un livello massimo di consumo energetico. Sono disponibili diversi livelli di consumo energetico.

Il piano cottura a induzione è in grado di auto-limitarsi per consumare meno energia ed evitare così il rischio di sovraccarico. Attivare la funzione di gestione energetica Nota: La funzione di Blocco deve essere disattivata.

1. Tenere premuta l’icona touch della zona di cottura destra per 3 secondi (si

sente un segnale acustico).

2. Tenere premuta l’icona touch della zona di cottura sinistra per 3 secondi (si

sente un segnale acustico). Selezionare un diverso livello di consumo energetico

1. Selezionare il livello di consumo energetico desiderato con l’icona della funzione di blocco

(il livello di consumo energetico si basa sulle speciche della scheda).BOLERO SQUAD IH 4800 TOTALFLEX80

ITALIANO Livelli di consumo energetico Fig. 49

Sono disponibili 5 livelli di potenza selezionabili, da 2,8 kW a 7,4 kW.

I display delle zone sinistra e destra mostreranno quella selezionata. “28 00”: il consumo massimo di energia è di 2,8 kW. “35 00”: il consumo massimo di energia è di 3,5 kW. “45 00”: il consumo massimo di energia è di 4,5 kW. “58 00”: il consumo massimo di energia è di 5,8 kW. “28 00”: il consumo massimo di energia è di 2,8 kW. Conferma del livello di consumo energetico Dopo aver scelto il livello massimo di consumo energetico, premere l’icona touch di accensione/ spegnimento per confermare la selezione. Il piano cottura si spegnerà. Timer

Si può impostare in modo che una o più zone di cottura si spengano al termine del tempo programmato.

La durata massima predenita del timer dipende dal livello di potenza selezionato. Impostazione del timer per spegnere una zona di cottura

Far scorrere il dito sul cursore della zona di cottura. Fig. 50

Regolare il tempo premendo le icone - o +. Premere una volta le icone - e + per aumentare o diminuire il tempo con incrementi di 1 minuto.

Tenere premute le icone - e + per aumentare o diminuire il tempo a intervalli di 10 minuti.

Una volta impostato il timer, il conto alla rovescia inizia immediatamente. Il display mostrerà il tempo rimanente.

Al termine del conto alla rovescia, la zona di cottura corrispondente si spegnerà automaticamente. Regolazione del timer per più zone di cottura:

I passaggi per impostare il timer su più zone sono simili a quelli per impostare una singola zona.

L’impostazione del timer per ciascuna zona di cottura viene impostata e visualizzata in modo indipendente. Disattivare il timer

Per disattivare il timer, è necessario impostare il tempo della zona di cottura su 0:00.

Un’altra opzione è quella di tenere premute le icone - e + per 1 secondo.BOLERO SQUAD IH 4800 TOTALFLEX80

1. L’impostazione manuale del timer non può superare il tempo predenito della potenza

selezionata nella zona di cottura. Se la potenza della zona di cottura viene ridotta dopo che è stato impostato il tempo massimo consentito del timer, il timer passa automaticamente al tempo massimo della nuova potenza selezionata.

2. Quando la durata del timer viene mostrata sul display, è possibile premere una volta il

cursore per visualizzare il livello di potenza selezionato sul display. A questo punto, è possibile premere nuovamente il cursore o far scorrere il dito su di esso per selezionare il livello di potenza desiderato. Tempo di funzionamento predenito

Il piano cottura a induzione e la cappa includono una funzione di spegnimento automatico di protezione.

Il piano cottura e la cappa si spengono automaticamente dopo un certo periodo di inattività.

I tempi di funzionamento predeniti per i diversi livelli di potenza sono riportati nella tabella seguente: Piano cottura a induzione Livello di potenza 1 2 3 4 5 6 7 8 9 Tempo di funzionamento predenito (minuti)

Livello di potenza 10 11 12 13 14 15 Tempo di funzionamento predenito (minuti)

Cappa aspirante: Livello di potenza 1 2 3 Tempo di funzionamento predenito (minuti) 480 240 120 Le persone con un pacemaker devono consultare il loro medico prima di usare questo piano cottura.BOLERO SQUAD IH 4800 TOTALFLEX80

Pulizia del piano cottura Tipo di sporco Come pulirlo Importante Sporco comune sul vetro (impronte, segni, macchie di cibo, ecc.) Scollegare il piano cottura dalla corrente. Utilizzare un prodotto di pulizia per piani cottura quando il vetro è ancora temperato (ma non caldo). Sciacquare il prodotto e asciugare il vetro con un panno pulito o un tovagliolo di carta. Scollegare il piano cottura dalla corrente. Se si scollega il piano cottura dalla rete, la spia “supercie calda” non apparirà, ma la zona di cottura sarà ancora calda. Prestare particolare attenzione. I panni abrasivi, alcune spugne di nylon e i prodotti per la pulizia forti e abrasivi possono graare il vetro. Leggere sempre l’etichetta per vericare l’idoneità del prodotto di pulizia o della spugna che si sta utilizzando. Non lasciare mai residui di prodotti di pulizia sul piano cottura a induzione, poiché il vetro potrebbe macchiarsi. Versamenti di zucchero sul vetro del piano cottura. Rimuoverli immediatamente con una spatola o un raschietto adatto ai piani di cottura a induzione, ma fare attenzione alle superci calde nella zona di cottura: Scollegare il piano cottura dalla corrente. Tenere il raschietto con un angolo di 30° e trascinare lo sporco su una zona fredda del piano di cottura. Pulire lo sporco con un panno o con un tovagliolo di carta. Seguire i passi da 2 a 4 nella sezione “Sporco comune sul vetro”. Rimuovere le macchie di cibo fuso e zuccherato o i resti il prima possibile. Se lasciati rareddare sul vetro, possono essere dicili da rimuovere o possono persino danneggiare permanentemente la supercie del piano cottura. Pericolo di taglio: la lama del raschietto può essere molto alata; fare attenzione quando si rimuove il coprilama. Usare il raschietto con estrema attenzione e conservarlo sempre in modo sicuro e fuori dalla portata dei bambini.BOLERO SQUAD IH 4800 TOTALFLEX80

ITALIANO Versamenti sulle icone touch Scollegare il piano cottura dalla corrente. Pulire la macchina. Pulire l’area intorno all’icona touch con una spugna o un panno pulito e umido. Asciugare completamente la zona con carta da cucina. Scollegare il piano cottura dalla corrente. Il piano cottura a induzione potrebbe emettere un segnale acustico e spegnersi, e le icone potrebbero non funzionare se bagnate. Assicurarsi di asciugare le icone touch prima di riaccendere il piano cottura a induzione. Parti che devono essere pulite o sostituite La Figura 51 mostra i componenti del dispositivo che possono essere sostituiti o puliti. Legenda gura 51

Cambiare il ltro antiodore Cambiare regolarmente il ltro antiodore. Per fare ciò, seguire questi passaggi:

1. Rimuovere la griglia e il ltro antigrasso. Fig. 52

2. Pulirli correttamente.

Il grasso può accumularsi sul fondo del ltro.

Tenere il ltro antigrasso in posizione orizzontale per evitare che goccioli. ATTENZIONE:

Utilizzare solo ltri di ricambio originali.

Se il ltro o la griglia cadono, il piano cottura può danneggiarsi seriamente.

I ltri antiodore sono disponibili presso i rivenditori specializzati.

3. Rimuovere i due ltri antiodore e smaltirli correttamente. Fig. 53

4. Inserire due nuovi ltri antiodore sul lato sinistro dell’apparecchio. Fig. 54

5. Inserire il ltro antigrasso e montare la griglia. Fig. 55

Ripristinare l’indicatore di saturazione

2. Quando il piano di cottura è spento, tenere premuta l’icona della funzione Blocco

per 3 secondi per bloccare il piano di cottura.

3. Tenere premuta l’icona touch per 3 secondi per resettare i ltri antiodore. Il

display della cappa mostrerà “CL”. Pulizia della griglia e del ltro antigrasso

Il ltro antigrasso trattiene il grasso contenuto nei vapori di cottura. Per mantenerlo in buone condizioni, è necessario pulirlo regolarmente.

AVVERTENZA: Rischio di incendio.

I depositi di grasso nei ltri possono prendere fuoco.

Non utilizzare mai l’apparecchio senza il ltro antigrasso.

Pulire regolarmente il ltro antigrasso.

Non generare amme libere in prossimità dell’apparecchio durante l’uso (ad esempio, durante il ambé).

Non installare l’apparecchio vicino a un apparecchio di riscaldamento che utilizza combustibili solidi (ad esempio, legno o carbone), a meno che l’apparecchio non sia dotato di un coperchio sigillato e non rimovibile. Non devono scoppiare scintille. ATTENZIONE

Se il ltro cade, il piano cottura può danneggiarsi seriamente. (Si consiglia di pulire il ltro ogni 7 giorni).

Rimuovere la griglia e il ltro e pulirli correttamente.

Il grasso può accumularsi sul fondo del ltro. Tenere il ltro antigrasso in posizione orizzontale per evitare che goccioli.

1. Pulire la griglia.

2. Rimuovere il ltro antigrasso.

4. Se all’interno dell’apparecchio sono presenti oggetti estranei, rimuoverli e assicurarsi che

nessuna parte sia bloccata.

6. Una volta completata la pulizia, rimettere il ltro antigrasso al suo posto dopo che si è

asciugato correttamente. Pulire il ltro antigrasso o la griglia in modo manuale

1. Immergere il ltro o la griglia in acqua calda e sapone.

2. Utilizzare uno spazzolino per pulire il ltro o la griglia.

3. Sciacquare accuratamente il ltro antigrasso.

4. Lasciar asciugare il ltro antigrasso.BOLERO SQUAD IH 4800 TOTALFLEX80

ITALIANO ATTENZIONE: Non utilizzare prodotti di pulizia abrasivi, acidi o alcalini. Se il grasso non scompare, utilizzare un solvente speciale per grassi. Pulizia del ltro antigrasso in lavastoviglie

1. Posizionare il ltro antigrasso nella lavastoviglie.

NOTA: Se il ltro antigrasso è troppo sporco, non utilizzare alcuno strumento per pulirlo. Non utilizzare prodotti di pulizia abrasivi, acidi o alcalini.

2. Accendere la lavastoviglie.

NOTA: Selezionare una temperatura inferiore a 70°C.

3. Lasciare asciugare completamente il ltro antigrasso prima di sostituirlo dopo averlo

pulito in lavastoviglie. Pulizia dell’interno dell’apparecchio

1. Scaricare i liquidi che entrano nell’apparecchio utilizzando il tappo di gomma. Prima di

procedere, accertarsi che il piano di cottura sia freddo e che la spia di calore residuo sia scomparso.

2. Rimuovere il tappo di gomma con una mano e tenere il contenitore dei riuti con l’altra

mano, per svuotare eventuali liquidi o oggetti presenti all’interno dell’apparecchio.

3. Assicurarsi che il tappo di gomma non sia bloccato prima di rimetterlo in posizione.

4. Una volta rareddato, rimuovere gli oggetti penetrati nell’apparecchio. A tal ne, rimuovere

Dopo un uso prolungato, il dispositivo potrebbe presentare alcuni errori o malfunzionamenti. Le tabelle seguenti contengono le possibili cause del problema e le soluzioni per risolverlo. Problema Possibili cause Possibile soluzione Il piano cottura a induzione non si accende. Non vi è corrente elettrica. Assicurarsi che il piano cottura sia collegato alla rete elettrica e che sia acceso. Controllare se c’è stata un’interruzione di corrente. Dopo queste veriche, se il problema persiste, contattare il Servizio di Assistenza Tecnica uciale di Cecotec.BOLERO SQUAD IH 4800 TOTALFLEX80

ITALIANO Le icone touch non rispondono al tocco. Le icone sono bloccate. Sbloccare le icone. È dicile utilizzare le icone touch. È possibile che le icone siano leggermente bagnate o che le si stia toccando con la punta del dito e non con il polpastrello. Assicurarsi che le icone siano asciutte e toccarle con il polpastrello. Il vetro è graato. Sono stati utilizzate padelle o pentole con basi ruvide. Sono state usate spugne o detergenti inadatti e abrasivi. Usare padelle e pentole con basi piatte e lisce. Alcune padelle o pentole emettono rumori di scoppiettio o crepitio. Questo può essere dovuto alla loro composizione (strati di metalli diversi che vibrano in modo diverso). Questo fenomeno è normale per alcune padelle e non è indice di un guasto. Il piano cottura a induzione emette un leggero ronzio quando viene usato a fuoco alto. Questo è dovuto alla tecnologia della cottura a induzione. È normale, ma il rumore dovrebbe diminuire o scomparire completamente con la diminuzione della potenza impostata. Si sente il rumore della ventola proveniente dal piano di cottura a induzione. Per evitare il surriscaldamento dei componenti elettronici è stata attivata una ventola di rareddamento integrata nel piano cottura. Può continuare a funzionare anche dopo che il piano cottura a induzione è stato spento. È normale e non c’è da preoccuparsi. Non scollegare il piano cottura dall’alimentazione mentre la ventola è in funzione.BOLERO SQUAD IH 4800 TOTALFLEX80

ITALIANO Le padelle e pentole non si riscaldano e non appaiono sul display. Il piano cottura a induzione non rileva la pentola perché non è adatta alla cottura a induzione. Il piano cottura a induzione non rileva la pentola perché è troppo piccola per la zona di cottura o non è ben centrata sulla zona di cottura. Utilizzare solo padelle e pentole compatibili con il piano cottura a induzione. Centrare le padelle e pentole e assicurarsi che la loro base corrisponda alla dimensione della zona di cottura. Il piano cottura a induzione o una zona di cottura si è spenta inaspettatamente, emette un segnale acustico e viene visualizzato un codice di errore (di solito alternato a una o due cifre sul display del timer). Guasto tecnico. Annotare i codici di errore, scollegare il piano di cottura a induzione dalla rete elettrica e contattare l’assistenza tecnica Cecotec. Il piano cottura a induzione è dotato di una funzione di autodiagnosi. Con questa funzione, il tecnico può controllare il funzionamento dei vari componenti senza dover rimuovere il piano cottura dal piano di lavoro. Problema Possibili cause Possibile soluzione E1,E2,E7 Guasto nel sensore di temperatura Contattare il Servizio di Assistenza Tecnica di Cecotec. E3,E4 Guasto del sensore di temperatura del transistor IGBT. Contattare il Servizio di Assistenza Tecnica di Cecotec.

Il collegamento tra la scheda del display e la scheda principale non funziona. Contattare il Servizio di Assistenza Tecnica di Cecotec.BOLERO SQUAD IH 4800 TOTALFLEX80

ITALIANO EL,EH Tensione di alimentazione anomala. Controllare se l’alimentazione funziona normalmente. Dopo essersi assicurati che l’alimentazione sia normale, ricollegare il piano.

La temperatura del sensore del piano cottura è troppo alta. Lasciare rareddare il piano cottura a induzione e riavviarlo.

La temperatura del sensore del transistor IGBT è troppo alta. Lasciare rareddare il piano cottura a induzione e riavviarlo.

Guasto della ventola di rareddamento. Lasciare rareddare il piano cottura a induzione e riavviarlo.

La temperatura della cappa aspirante è anomala. Lasciar rareddare il motore e riavviare la cappa. B5 Errore di avviamento della cappa. Controllare la presenza di oggetti estranei nella cappa e riavviarla. B7 Errore di avviamento della cappa. Contattare il Servizio di Assistenza Tecnica di Cecotec.

Errore di comunicazione tra la scheda del display e la scheda di controllo della cappa. Contattare il Servizio di Assistenza Tecnica di Cecotec.

Sono state premute varie icone touch contemporaneamente. Pulire il pannello di controllo. FC È necessario cambiare il ltro. Sostituire il ltro. Codici di errore e possibili soluzioni Codice di errore Problema Soluzione EL,EH La tensione dell’alimentazione è superiore alla tensione nominale. Controllare se l’alimentazione funziona normalmente. Dopo essersi assicurati che l’alimentazione sia normale, ricollegare il piano.BOLERO SQUAD IH 4800 TOTALFLEX80

La temperatura del sensore del piano cottura è troppo alta. Aspettare che la temperatura del piano cottura a induzione ritorni alla normalità. Premere l’icona di accensione/ spegnimento per riavviare il piano cottura.

La temperatura del transistor IGBT è troppo alta. Attendere che la temperatura del transistor IGBT ritorni alla normalità. Premere l’icona di accensione/ spegnimento per riavviare la cappa. Controllare che la ventola funzioni correttamente; in caso contrario, sostituirla.

La tensione della scheda di controllo della cappa è anomala. Premere l’icona di accensione/ spegnimento per riavviare la cappa.

Il condotto dell’aria del sistema di ventilazione è completamente ostruito. Premere l’icona di accensione/ spegnimento per riavviare la cappa. Controllare la presenza di oggetti estranei nella cappa e riavviarla.

Guasto del sensore di temperatura del piano cottura - cortocircuito. Controllare il collegamento o sostituire il sensore di temperatura del piano cottura.

Guasto del sensore di temperatura del piano cottura - circuito aperto.

Guasto del sensore di temperatura del piano di cottura in vetroceramica (non valido).

Guasto al sensore di temperatura del transistor IGBT (cortocircuito). Sostituire la scheda di alimentazione.

Guasto al sensore di temperatura del transistor IGBT (circuito aperto). B5 Errore nel sistema di ventilazione. Sostituire la scheda di controllo o il motore della cappa.BOLERO SQUAD IH 4800 TOTALFLEX80

Errore di comunicazione tra la scheda del display e la scheda di controllo della cappa. Sostituire il controllore della cappa, la scheda di alimentazione o la scheda del display e controllare che il cavo di collegamento non sia danneggiato. Errore Problema Soluzione A Soluzione B Il LED non si accende quando il piano cottura è collegato. Non c’è corrente. Controllare che la spina sia ben collegata alla presa di corrente e che quest’ultima funzioni. La scheda di alimentazione ausiliaria e la scheda collegata al display presentano un errore. Vericare le connessioni. La scheda di alimentazione ausiliaria è danneggiata. Sostituire la scheda di alimentazione ausiliaria. Il display è danneggiato. Sostituire la scheda del display. Le icone touch non rispondono o il display a LED non funziona bene. Il display è danneggiato. Sostituire la scheda del display.BOLERO SQUAD IH 4800 TOTALFLEX80

ITALIANO La spia del livello di potenza di cottura si accende, ma il piano non si riscalda. La temperatura del piano di cottura è troppo alta. La temperatura ambiente potrebbe essere troppo alta. L’ingresso o l’uscita dell’aria potrebbero essere bloccati. La ventola è difettosa. Controllare che la ventola funzioni correttamente; in caso contrario, sostituirla. La scheda di alimentazione è danneggiata. Sostituire la scheda di alimentazione. Il piano di cottura smette improvvisamente di riscaldare e sul display lampeggia il simbolo “u”. La pentola utilizzata non è adatta. Utilizzare una pentola adatta. Il circuito di rilevamento delle pentole è danneggiato, sostituire la scheda di alimentazione. Il diametro della pentola è troppo piccolo. Il piano cottura si è surriscaldato. Aspettare che la temperatura del piano cottura a induzione ritorni alla normalità. Premere l’icona di accensione/ spegnimento per riavviare il piano cottura.BOLERO SQUAD IH 4800 TOTALFLEX80

ITALIANO Quando si cerca di riscaldare zone della stessa dimensione, il display mostra “u”. La scheda di alimentazione e la scheda collegata all’indicatore presentano un errore. Vericare le connessioni. La scheda del display dell’unità di comunicazione è danneggiata. Sostituire la scheda dell’indicatore. La scheda principale è danneggiata. Sostituire la scheda di alimentazione. Il motore della ventola produce strani rumori. La ventola del motore è danneggiata. Sostituire la ventola. Utilizzare queste istruzioni per riparare i guasti più comuni. Non tentare di smontare l’apparecchio da soli per evitare pericoli e danni al piano cottura a induzione.

ITALIANO Simbolo Valore Unità Codice modello A01_EU01_100088 Consumo energetico annuale AEC cappa 29,9 kWh/a Fattore di incremento del tempo f 1,0 Ecienza uidodinamica FDE cappa 28,4 Indice di ecienza energetica EEI cappa 49,5 Flusso d’aria misurato al punto di massima ecienza

Pressione d’aria misurata al punto di massima ecienza

BEP 287 Pa Flusso d’aria massimo (impostazione più alta) Q max 543,8 m

Potenza elettrica d’ingresso misurata al punto di massima ecienza

BEP 82 W Potenza nominale del sistema di illuminazione W

N/A W Illuminamento misurato del sistema di illuminazione sul piano di cottura

N/A W Consumo di energia in modalità O

0,42 W Livello di rumorosità (funzione Boost) L

70 dB Livello acustico (impostazione massima) L

65 dB Livello acustico (impostazione minima) L

57 dB Simbolo Valore Unità Codice modello A01_EU01_100088 Tipo di piano cottura Piano cottura elettrico Numero di zone di cottura 2 zoneBOLERO SQUAD IH 4800 TOTALFLEX80

ITALIANO Tecnologia di riscaldamento (piani e zone di cottura a induzione, zone radianti di cottura, piani solidi) Icone di selezione della zona di cottura Simbolo Valore Unità Per zone di cottura circolari: diametro dell’area utilizzabile di ciascuna zona di cottura elettrica, arrotondato ai 5 mm più vicini.

Per zone di cottura non circolari: larghezza e lunghezza della supercie utile di ciascuna zona di cottura elettrica, arrotondate ai 5 mm più vicini. Lunghezza Larghezza N/A N/A

Consumo energetico zona di cottura, calcolato per kg (*)

cottura elettrica Zona sinistra: 179,6 Zona destra: 182,3 Wh/kg Consumo energetico del piano cottura, calcolato per kg (*)

piano cottura elettrico 181,0 Wh/kg Il consumo energetico in stato di spegnimento è di 0,42 W secondo le linee guida della norma EN 50564:2011 e le normative europee 1275/2008/CE e 801/2013/CE. A tal ne, l’apparecchio viene collegato alla rete elettrica senza svolgere alcuna funzione. Il comando di alimentazione dell’apparecchio è in posizione di spegnimento.

REGOLAMENTO (UE) Nº 66/2014

Le speciche tecniche possono cambiare senza previa notica per migliorare la qualità del prodotto. Fabbricato in Cina | Progettato in SpagnaBOLERO SQUAD IH 4800 TOTALFLEX80

Questo simbolo indica che, in conformità con le normative vigenti, il prodotto e/o le pile/batterie devono essere smaltiti separatamente dai riuti domestici. Quando questo prodotto raggiunge la ne della sua vita utile, è necessario rimuovere le pile/batterie/accumulatori e portarlo in un punto di raccolta designato dalle autorità locali. Per informazioni dettagliate su come smaltire correttamente le apparecchiature elettriche ed elettroniche e/o le pile/batterie, il consumatore dovrà contattare le autorità locali. Il rispetto di queste linee guida aiuterà a proteggere l’ambiente.

9. GARANZIA E SUPPORTO TECNICO

Cecotec sarà responsabile nei confronti dell’utente nale o del consumatore per qualsiasi difetto di conformità esistente al momento della consegna del prodotto nei termini, condizioni e scadenze stabilite dalla normativa vigente. Si raccomanda che le riparazioni siano eettuate da personale specializzato. Se si riscontra un problema con l’apparecchio o in caso di dubbi, si prega di contattare il Servizio di Assistenza Tecnica uciale di Cecotec al numero di telefono +34 96 321 07 28.

I diritti di proprietà intellettuale dei testi di questo manuale appartengono a CECOTEC INNOVACIONES, S.L. Tutti i diritti riservati. Il contenuto di questa pubblicazione non può essere, in tutto o in parte, riprodotto, archiviato in un sistema di recupero, trasmesso o distribuito con qualsiasi mezzo (elettronico, meccanico, fotocopia, registrazione o simile) senza la previa autorizzazione di CECOTEC INNOVACIONES, S.L.BOLERO SQUAD IH 4800 TOTALFLEX80
