MANUAL DE UTILIZADOR OM 3528 D Trevi

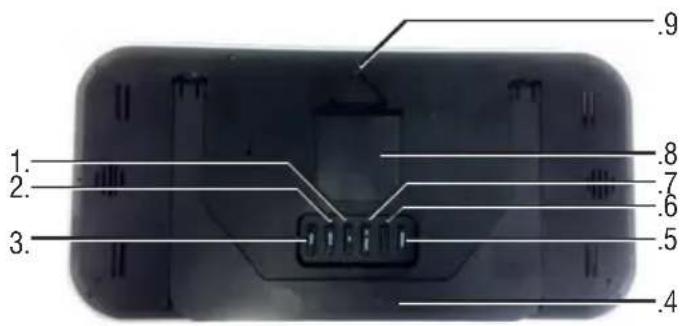

1. Botão UP, na definição numérica ajustamento para cima.

2. Botão ALARM, segure 3 segundos para entrar no modo de

configuração de alarme.

- Mantenha a posição por 3 segundos. para ajustar as con- figurações manualmente. - Activar/desactivar o alarme.

5. Botão SNOOZE, Ativação função Snooze.

6. Botão CHANNEL, seleção de canais de transmissão sensor

- Em configurações, para baixo de ajuste numéricos. - Indicação de temperatura em °C ou °F. - Ativação/desativação do controle de rádio.

8. Compartimento das pilhas.

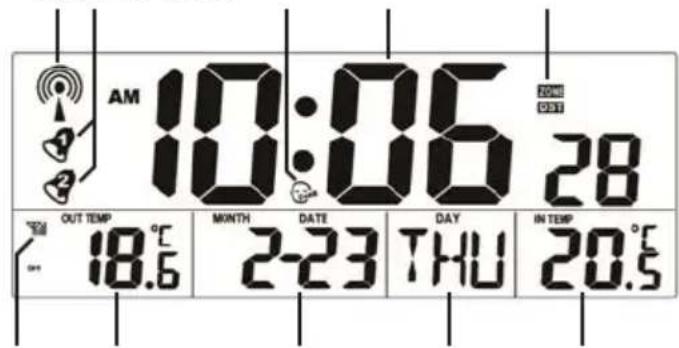

12. Indicação Mês-Data.

16. Indicação de horas.

17. Ícone função Snooze ativa.

ALIMENTAÇÃO UNIDADE CENTRAL

1. Abra o compartimento das pilhas (8) na parte de trás.

2. Pilhas 3 “AA” tamanho respeitando as polaridades.

- Se os dados da temperatura interna após 60 segundos não são exibidos, remova a bateria do relógio e pressionar um botão 20 vezes. SENSOR EXTERNO

1. Abra o compartimento da bateria na parte traseira.

2. Insira 2 pilhas “AAA” tamanho correspondente as polaridades.

AJUSTE DO SENSOR EXTERNO

Esta estação de tempo está disposto de modo a comunicar com três sensores externos. Uma delas fornecida com a unidade, os dois restantes são opcionais.

1. Primeiro de tudo o poder da unidade central, como descrito

na unidade ALIMENTAÇÃO- UNIDADE CENTRAL.

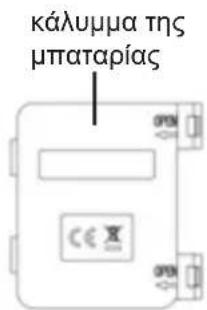

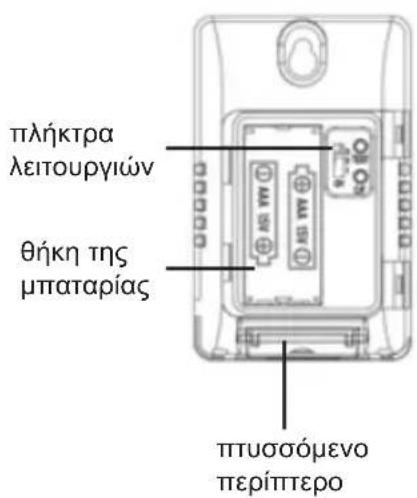

UNIDADE CENTRAL SENSOR EXTERNO Vista frontal Vista traseira Temperatura exterior Tampa da bateria Compartimento da bateria Suporte para pernas dobráveis Dança Botons

OM 3528 D DIGITAL CLOCK definir o fuso horário.

1. Quando você trava o sinal de tempo, pressione e mantenha

pressionado por alguns segundos o botão MODE (3) para entrar no ajuste manual do relógio. Ajusta o formato de hora “24h” ou “12h”.

2. Pressione o botão MODE (3) novamente, o display mostrará

“00” com as palavras “Zone” piscando no fuso horário.

3. Defina o fuso horário da sua região através dos botões UP

(1) ou DOWN °C/°F (7). Notas: Coloque a estação meteorológica longe do equipamento que gera campos magnéticos, como telefones celulares, televisores etc.... Não em todas as áreas da Europa pode ser capaz de receber o sinal do controle de rádio. Neste caso, você deve definir a hora manualmente.

AJUSTE MANUAL DO RELÓGIO

1. Pressione e segure por alguns segundos o botão MODE (3).

2. Pressione o botão UP (1) ou DOWN °C/°F (7) para definir a

exibição em 12 ou 24 horas.

3. Pressione o botão MODE (3) para se deslocar para recurso

4. Pressione o botão UP (1) ou DOWN °C/°F (7) para ajustar o

5. Pressione o botão MODE (3) para alterar a configuração de

tempo, use o UP (1) ou DOWN °C/°F (7) para ajustá-lo.

6. Pressione o botão MODE (3) para avançar para a definição

dos minutos, use o UP (1) ou DOWN °C/°F (7) para defini-los.

7. Pressione o botão MODE (3) para se deslocar para a definição

do ano, use o UP (1) ou DOWN °C/°F (7) para defini-la.

8. Pressione o botão MODE (3) para se deslocar para a definição

do mês, use o UP (1) ou DOWN °C/°F (7) para defini-la.

9. Pressione o botão MODE (3) para mudar para ajustar a data,

use o UP (1) ou DOWN °C/°F (7) para defini-la.

10. Pressione o botão MODE (3) para mudar para a configuração

de idioma dos dias da semana, use o UP (1) ou DOWN °C/°F (7) para definir o idioma preferido. Nota: 8 idiomas estão disponíveis para os dias de settinana: Inglês> Alemão> Francês> Italiano> Dutch> Espanhol> Danish> russo..

11. Pressione o botão MODE (3) para confirmar as configurações

ou esperar 20 segundos sem pressionar qualquer tecla para voltar ao modo normal.

SELECIONE GRAUS CELSIUS-FAHRENHEIT

Pressione o botão DOWN °C/°F (7) para exibir a temperatura em graus Celsius (°C) ou Fahrenheit (°F). DEFINIR ALARMES Este dispositivo é capaz de gerir dois alarmes simultaneamente.

2. Pressione e segure ALARME (2) por 3 segundo para definir

PORTUGUÊSE pilhas no sensor externo, selecione a unidade de temperatura de sua escolha entre °C/°F pela °C/°F localizado sob a tampa da bateria.

3. Selecione o canal CH 1 no sensor externo;

automaticamente você vai ouvir um sinal.

4. A estação meteorológica será exibido no

mostrador (11) o valor da temperatura do canal de “1” transmi- tido a partir do sensor externo. Se você estiver em posse de dois outros sensores, proceder de acordo com os pontos “2” e “3”, a estação armazena os valores, respectivamente, nos canais 2 e 3. Note: - Retire as pilhas quando não utilizar o aparelho por um longo período de tempo. - Substitua as pilhas quando os números do mostrador se tornar menos legível ou ícone aparece no visor. - Depois de colocar as pilhas no sensor exterior, a unidade principal (relógio) começa a receber o sinal, a antena (10) pisca durante alguns minutos e depois sair depois que a conexão foi bem-sucedida. Se a temperatura exterior não é feita dentro de 15 minutos: - Retire as pilhas de ambas as unidades para realizar uma reposição completa. - Pressione o botão “teste” no transmissor está localizado sob a tampa da bateria. - A unidade principal (relógio) receberá a temperatura exterior automaticamente do canal 1 ao canal 3. - Posicione o transmissor ao ar livre em um lugar apropria- do. A fim de garantir uma boa transmissão de 433 MHz, a distância entre o sensor e a unidade não deve ser superior a 30 metros. - Se depois de 10 minutos, o sinal DCF não for recebido, use o botão MODE para definir a hora manualmente. O relógio tentará automaticamente a cada hora para ligar o sinal DCF. Quando isso vai ser viciado, a hora recebida substituirá o tempo ajustado manualmente. A data será atualizada com a hora recebida. EXIBIÇÃO DE TEMPO ATRAVÉS DO CONTROLE DE RÁDIO Este aparelho está equipado com um receptor capaz de receber o sinal do tempo do Physikalisch Technische Bundesanstalt Braunschweig (Alemanha) admissíveis dentro um 1500Km. Ao inserir as baterias automaticamente será o sinal de recepção, o símbolo do controle de rádio (19) piscará e dentro de 24 horas você receberá o sinal de tempo do controle de rádio e WAVE OK (19) no visor. Em caso de necessidade de reiniciar a recepção do sinal, pres- sione o DOWN °C/°F (7).

O tempo é transmitido da Alemanha central, por isso, se estamos num país com tempos diferentes do Alemanha é necessárioOM 3528 D DIGITAL CLOCK

ESPECIFICAÇÃO TÉCNICA

Fonte de alimentação:.3x“AA”, 1,5V para as principais unidades .......2x“AAA”, 1,5V para sensor externo Faixa de temperatura interior:0°C ~ + 50°C (+32°F~+122°F) Sensor remoto:..................... -20°C ~ +70°C (-4°F~+158°F) Canal:..................................... máximo de 3 sensores remotos Transmissão:........................ até 30 m ao ar livre, RF 433 MHz Dimensões:................................................ 420 x 200 x 30mm INFORMAÇÃO DE USUÁRIOS nos termos do Decreto Legislativo nº 49, de 14 de março de 2014 “Aplicação da Directiva 2012/19/UE relativa aos resíduos de equipamentos eléctricos e electrónicos (REEE)” Este símbolo de lixo rodado no produto indica que no final da sua vida útil deve ser recolhido separadamente de outros resíduos. O utilizador deve, por conseguinte, levar o telecomando a integrar os componentes essenciais que chegaram à sua vida útil aos centros de recolha diferenciados para resíduos electrónicos e electrotécnicos, ou devolvê-lo ao concessionário aquando da aquisição de um novo aparelho de tipo equivalente, em termos De um para um, ou um para zero para equipamento com lado mais comprido de menos de 25 cm. A recolha separada adequada dos equipamentos desmantelados para reciclagem, transformação e eliminação compatível com o ambiente ajuda a prevenir o impacto negativo no ambiente e na saúde humana e promove a reciclagem dos materiais que compõem o produto. O denegamento ilegal do produto pelo usuário implica a aplicação de sanções administrativas previstas no Decreto Legislativo n. Decreto Legislativo nº 49, de 14 de março de 2014. o tempo.

3. Pressione o botão UP (1) ou DOWN °C/°F (7) para definir a

4. Pressione o botão ALARME (2) para confirmar e passar para

a próxima. Definição de alarme ordem: 1.Horas 2.Minutos 3.tempo de repetição (1-59 min).

5. Definição de Alarme 2: Prima 2 vezes o botão de ALARM (2)

e siga os passos 2 a 4 acima.

6. O alarme, se nenhum botão for pressionado, soará durante

um minuto. Pressione qualquer tecla para parar o som do alarme.

• Na exibição normal, pressione uma vez o botão MODE (3) para ativar o alarme 1, o ícone aparece no visor.

• No modo de visualização normal, pressione duas vezes o botão MODE (3) para ativar o alarme 2, o ícone aparece no visor.

• Na visualização normal, prima três vezes o botão MODE (3) para ativar alarmes 1 e 2, e os ícones e aparecerão no visor. OFF

• Na vista normal, prima quatro vezes o botão MODE (3) para desativar todos os alarmes, os ícones e não irá ser exibido no visor.

• Você pode definir o intervalo de repetição de 1 a 59 minutos.

• Quando o som do alarme está ligado, o ícone

flashes, pressione o botão SNOOZE (5) para activar o modo de repetição. O ícone (17) intermitente aparece no visor.

• No modo de repetição, pressione qualquer tecla para parar o alarme durante todo o dia.

INSTALAÇÃO DE PAREDE

Este relógio foi projetado para ser pendurado na parede (9). Para máxima legibilidade da exposição pendurá-lo pelo menos a 2 metros de altura para formar um ângulo de cerca de 70° com o olho.19 OM 3528 D DIGITAL CLOCK

1. O aparelho tem uma garantia de 24 meses a partir da data

de fabricação indicada na etiqueta que consta no produto.

2. Somente aparelhos não violados, e que foram reparados

pelo Centro de Assistência TREVI incluem-se nesta garantia. Esta compreende a reparação dos componentes em caso de defeitos de fabricação com a exclusão de etiquetas, botões e partes que podem ser extraídas.

3. A TREVI não considera-se responsável por danos directos

ou indirectos, causados pelo uso ou suspensão do uso do aparelho, à objectos e/ou pessoas.
