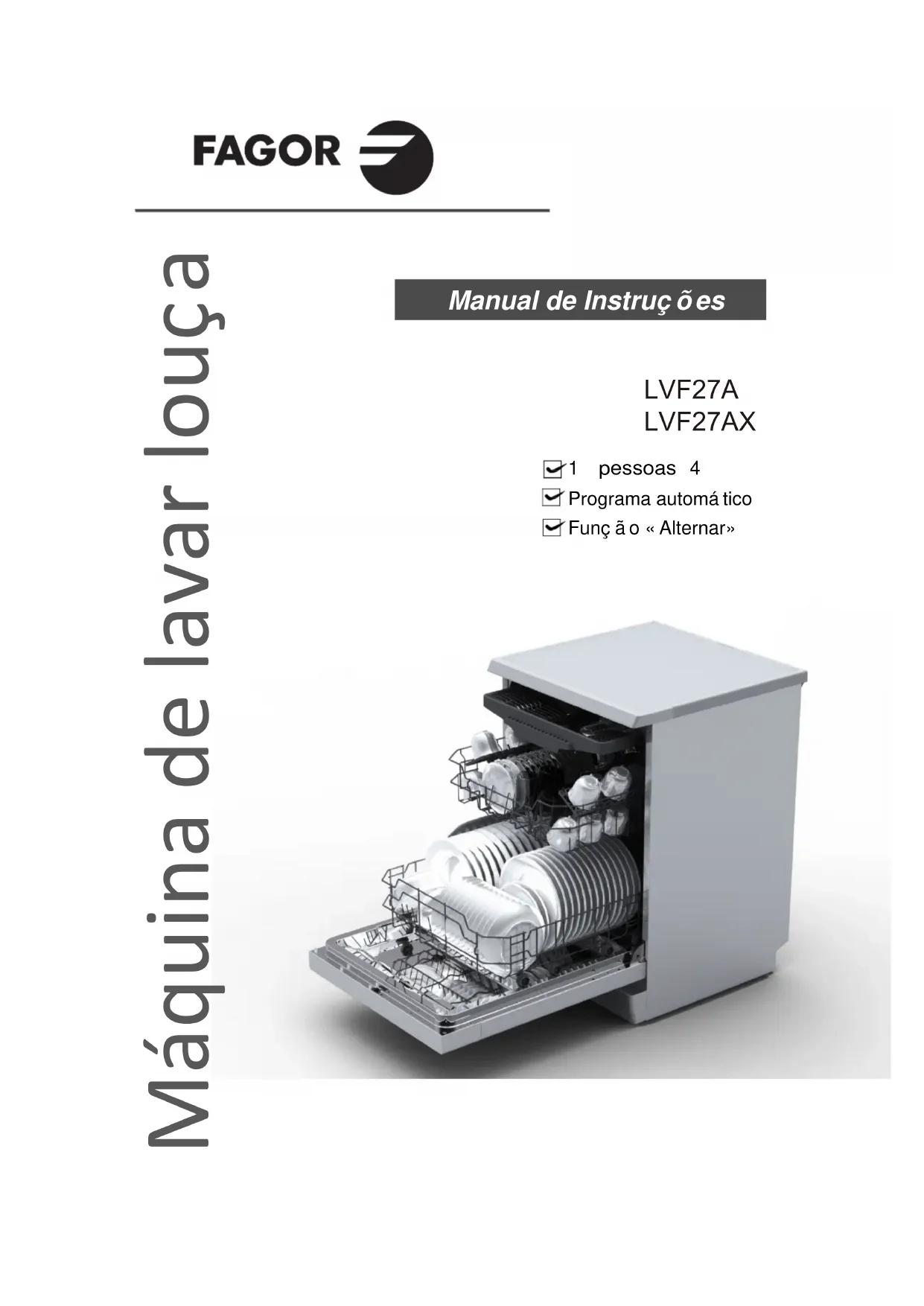

Manual de Instruções LVF27A LVF27AX Máquina de lavar louça Programa automático Função «Alternar»Caro Cliente, Por favor, leia atentamente este manual antes de utilizar a sua máquina de lavar louça. Ele ajudará a utilizar e manter o seu equipamento corretamente. Guarde-o para referência futura. Entregue-o a qualquer eventual proprietário futuro do aparelho.

Este manual é divido em secções incluindo Instruções de Segurança, Instruções de Operação, Instruções de Instalação, Resolução de Problemas, etc.

A secção de Resolução de Problemas ajudará a resolver problemas comuns por si. Se não puder resolver os problemas por si, peça ajuda a técnicos profissionais.

O fabricante, seguindo uma política de constante desenvolvimento e atualização do produto, poderá fazer alterações sem aviso prévio.

Função do detergente..................................6

Precauções antes e depois de carregar a máquina de lavar louça ......... ........... ...................... ...9 Carregar o cesto superior.......... ......... ........ ....10 Carregar o cesto inferior.........

Tabela de ciclo de lavagem

• Instalação da máquina p. 15
• Acerca da ligação elétrica p. 15
• Ligação da água p. 16
• Iniciar a máquina p. 17

Antes de solicitar assistência ...

Códigos de erro .................................. ............ 19 Informações técnicas........... ............. .................2 0 Antes de solicitar assistência NOTA:

1) Informações de segurança................................1

2) ..................................2

3) Instruções de operação.....................................3

4) Antes de utilizar pela primeira vez...................4

8) Instruções de instalação....................................15

9) Conselhos para a resolução de problemas......... 18

Leia este manual O manual do usuário pode ser obtido pelo fabricante.Guia rápido de utilização1-1

1.INFORMAÇÃO DE SEGURANÇA IMPORTANTE

● Esta máquina está destinada ao uso doméstico e outros usos semelhantes, tais como: áreas de cozinha em lojas, escritórios e outros ambientes de trabalho; - granjas; - clientes em hotéis, motéis e outros ambientes de tipo residencial; - ambientes de hospedagem. ● Esta máquina pode ser utilizada por crianças de idade superior a 8 anos e por pessoas com capacidades físicas, mentais ou sensoriais reduzidas ou sem experiência e conhecimento, sempre quando tenham recebido supervisão ou instruções relativas ao uso do aparelho de um modo seguro e entendam os riscos que implica. As crianças não devem brincar com a máquina. A limpeza e manutenção da mesma não deve ser efetivada por crianças sem supervisão.( Para EN60335-1) ● Esta máquina não está desenhada para o uso de pessoas (incluindo crianças), com capacidades físicas, sensoriais ou mentais reduzidas, ou falta de experiência e conhecimento, exceto que tenham recebido supervisão ou instrução referente ao seu uso por uma pessoa responsável pela sua segurança.(Para IEC60335-1) ● Este aparelho é exclusivamente para uso interno e doméstico. Para proteger contra o risco de choque elétrico, não submergir a unidade, cabo ou tomada em água ou outros líquidos. ● Por favor, antes de proceder à limpeza ou manutenção da máquina ela deve ser desconectada. Utilize um pano suave molhado em sabão neutro e depois use um pano seco para limpá-lo novamente.

mau funcionamento ou ruptura a terra reduz o risco de choque elétrico provendo uma via de resistência à corrente elétrica. O aparelho está equipado com um cabo provido de um condutor de terra e uma tomada de fio terra. ● A tomada deve estar conectada a uma tomada de encaixe apropriada e instalada, e com fio terra de acordo com as normas locais. ● A conexão errada do equipamento condutor pode ocasionar um risco de choque elétrico. Por favor, consulte um eletricista ou o representante do serviço técnico em caso de dúvidas a respeito da tomada com fio terra. Não modifique a tomada original. No caso de que não caiba na tomada de encaixe, proceda à uma nova instalação com a ajuda de um eletricista qualificado. Não faça mau uso do equipamento; não sentar-se encima do mesmo, tampouco colocar-se de pé na porta ou bandeja do lava-louças. ● Não ligue a lava-louças exceto que os painéis de trava estejam em seu lugar apropriado. ● No caso de abertura da porta durante a operação, por favor abra cuidadosamente a lava-louças. Existe risco de saída de água. ● Não ponha objetos pesados encima da máquina, tampouco apoie-se na porta enquanto esteja aberta porque o aparelho poderia ser derrubado. ● Para carregar a lava-louças: 1)Coloque as partes afiadas evitando causar dano no selo da porta; O aparelho deve estar conectado à terra. No caso de

●1-3 devem ser colocados na cesta com suas pontas para baixo em posição horizontal. ● Comprove se o detergente em pó foi consumido depois da finalização do ciclo de lavagem. ● Não lavar produtos de plástico, exceto se são fabricados para limpeza específica em máquina lava-louças. Em caso de dúvida, consulte o fabricante do produto. ● Utilize unicamente detergente, abrilhantador e demais aditivos especificamente fabricados para lava-louças. ● Não utilize sabão, sabão de máquina de lavar roupa ou para lavagem à mão em sua máquina lava-louças. ● As crianças não deveriam utilizar o produto sem supervisão. ● Não deixe a porta aberta, poderia haver risco de inversão da máquina. ● Se o cabo está danificado, troque por peças de reposição original. ● Durante a instalação elétrica a tomada não deve estar torcida ou achatada de maneira perigosa. ● Não force nem manipule os comandos. ● A máquina deve ser conectada à rede principal utilizando as mangueiras originais. Não reutilize caldeiras. ● Não utilizar a máquina para serviços não estipulados pelo fabricante. ● A pressão máxima de entrada é de 1MPa. ● A pressão mínima da água é de 0.04MPa.

2) Atenção: facas e outros utensílios com pontas afiadas1-4

● Todos os materiais da embalagem devem ser reciclados. ● Partes em plástico estão marcadas segundo as abreviaturas dos seguintes padrões internacionais: PE ----para polietileno. PS ----para poliestireno. POM ----polioximetileno. PP ----polipropileno. ABS ----Acrilonitrilo Butadieno Estireno. Recicle o material da embalagem apropriadamente. ATENÇÃO!

● Por favor utilize centros de reciclagem legais. ● Por favor, corte o cabo e inutilize a porta. ● O papelão está fabricado com materiais reciclados e deveria ser reciclado como papel. ● Ao assegurar-se de que o produto é reciclado corretamente, você ajuda a prevenir possíveis consequências negativas contra o meio ambiente e a saúde, que poderiam ser causados pelo mau uso dos resíduos do produto. ●Para informação detalhada sobre a reciclagem deste produto, por favor, contate com sua entidade local de reciclagem. ● Por favor, não deixe os resíduos do produto em instalações não classificadas. O produto requer uma separação e um tratamento específico. A embalagem pode ser perigosa para as crianças.Para o método de operação pormenorizado, ler o respetivo conteúdo no manual de instruções.

Ligue o aparelho Prima o botão On/Off para ligar o aparelho. Abra a porta.

Encha o dispensador de detergente Para cada ciclo de lavagem. Apenas para programas com pré-lavagem. (Siga as instruções do manual do utilizador!)

Verifique nível abrilhantador Indicador elétrico no painel de controlo (se existente).

Verifique o nível de sal regenerador (Apenas nos modelos com sistema amaciador de água). Indicador elétrico no painel de controlo (se existente). Se não existe luz avisadora de falta de sal no painel de controlo (para alguns modelos), pode estimar quando encher o amaciador com sal de acordo com o número de ciclos da máquina.

Selecione um programa Elimine grandes quantidades de restos de comida. Abrande os resíduos de comida queimada de frigideiras, e depois, carregue os cestos. Consulte as instruções de carga da máquina de lavar louça.

Feche a porta, prima o botão Programa até que o programa selecionado se acenda (ver a secção «Instruções de funcionamento»).

Funcionamento da máquina de lavar louça Abra a torneira de água e prima o botão Arranque/Pausa. A máquina arranca depois de cerca de 10 segundos.

Mudar de programa. 1. Um ciclo de funcionamento apenas pode ser mudado depois de funcionar por um intervalo de tempo. Caso contrário, o detergente pode já ter sido libertado e a água escoada. Neste caso, o dispensador de detergente deve ser recarregado. 2. Prima o botão Arranque/Pausa, depois, prima o botão Programa durante mais de 3 segundos. A máquina passa ao modo de espera. Pode, então, mudar o programa para o ciclo pretendido.

Acrescentar louças esquecidas na máquina. porta completamente. a máquina irá arrancar depois de 10 segundos.

Abra a porta com cuidado. O vapor quente pode escapar quando a porta é aberta! Se o aparelho for desligado durante um ciclo de lavagem. Se o aparelho for desligado durante um ciclo de lavagem, ao ligá-lo novamente, selecione de novo o ciclo de lavagem e utilize a máquina de lavar louça de acordo com o estado original ligado).

Desligar o aparelho. Quando o ciclo de trabalho terminar, o sinal sonoro da máquina de lavar louça irá tocar 8 vezes e parar. Desligue o aparelho com o botão On/Off.

Fechar a torneira e descarregar os cestos. Atenção: Espere alguns minutos (cerca de 15 minutos) antes de descarregar a máquina de lavar louça para evitar manusear as louças e os utensílios enquanto estão ainda quentes e mais suscetíveis a quebras. Isso irá permitir também que a louça seque melhor. Descarregue o aparelho, começando pelo cesto inferior. ATENÇÃO! Compartimento A:Compartimento B:Indicador mecânico C 2.Guia rápido de utilização

1. Abra um pouco a porta. 2. Depois que os braços aspersores pararem de trabalhar, pode abrir a 3. Coloque a louça esquecida.4. Feche a porta.Para obter o melhor desempenho da sua máquina de lavar louça, leia todas as instruções de operação antes de a utilizar pela primeira vez. Botão On/Off: Para ligar/desligar a alimentação elétrica. Visor: Para indicar o tempo restante e o estado (funcionamento, tempo de espera, etc.).

Botão Alt: Função de zona dupla de lavagem. Pressione o botão para selecionar o cesto superior ou o cesto inferior, e o indicador de resposta. Botão Programa: Pressionar o botão para selecionar o programa apropriado. Botão Arranque/Pausa: Iniciar o programa de lavagem selecionado ou pausar o programa quando a máquina está a trabalhar.

3. Instruções de operação

Característicasprincipaisdamáquina Vista Frontal Vista Traseira Botão de arranqu e re tard ado: pre ssio nar o bo tão para arranque retardado.

1 Braço aspersor superior 2Cestodecutelaria 3Cestosuperior 10 Zona de filtro 11 Co nexão de tubo deentrada 12 Tubo de drenagem 7 Dispensador 8 Prateleira de copos 9 Br aç os a sperso res 4Tubointerior 5 Ces to infe rior 6 Com par ti m ent o d e sa l Prima as duas teclas para bloquear o programa. Atenção:Função de bloqueio para crianças: simultaneamente, Botao de arranque retardado： pressionar o botao para reducir arranque retardadoAntes de utilizar a sua máquina de lavar louça pela primeira vez: A. Ajuste o descalcificador de água. B. Acrescente 1,5 k g de sal para máquina de lavar louça e, depois, encha o depósito de sal com água. C. Encha o dispensador de abrilhantador. D. Adicione o detergente.

O descalcificador de água deve ser ajustado manualmente, com a ajuda do seletor de dureza da água. O descalcificador de água destina-se a remover minerais e sais da água, que podem ter um efeito nocivo ou adverso sobre a operação do aparelho. Quanto mais alto o teor desses minerais e sais, mais dura é a água. O descalcificador deve ser ajustado consoante a dureza da água na sua região. A empresa municipal de água pode informar acerca da dureza da água na sua região. Ajustar o consumo de sal A máquina de lavar louça foi concebida para ajustar a quantidade de sal consumida com base na dureza da água utilizada. Esse ajuste destina-se a otimizar e personalizar o nível de consumo de sal.

1. Feche a porta, ligue o aparelho. 2. Pressione o botão Arranque/Pausa durante mais de 5 segundos para arrancar o modo de ajuste do descalcificador nos 60 segundos depois que o aparelho foi ligado (as luzes avisadoras do sal e do abrilhantador irão acender-se periodicamente durante o modo de ajuste); 3. Prima o botão Arranque/Pausa para selecionar o ajuste adequado em função do ambiente local. Os ajustes mudarão na seguinte sequência: H1->H 2->H3-> H4- >H5 ->H6 .

4. Prima o botão On/Off ou Nenhuma operação durante 5 segundos para sair do modo de ajuste.

1 dH = 1 ,25 Clar ke = 1,78 f H = 0,178 mm o l/l dH: Grau alemão fH: Grau francês Clarke: Grau britânico

Configuração de fábrica: H4 (EN 5 0242).

Contacte os serviços municipalizados para obter informações acerca da dureza da água que lhe é fornecida.

Se o seu modelo não possui descalcificador, avance para a próxima secção.

DESCALCIFICADOR A dureza da água varia consoante o local. No caso de utilizar água dura, irão formar-se depósitos na louça e nos utensílios. A máquina dispõe de um descalcificador especial que utiliza sal especialmente concebido para eliminar calcário e minerais da água.

4. Antes de utilizar pela primeira vez

oUtilize sempre sal destinado a máquinas de lavar louça. O depósito de sal está situado por baixo do cesto inferior e deverá ser cheio da seguinte forma: Atenção! Utilize sempre sal destinado a máquinas de lavar louça! Qualquer outro tipo de sal que não seja especificamente destinado à utilização em máquinas de lavar louça, nomeadamente o sal de cozinha, irá danificar o descalcificador. Em caso de danos consequentes da utilização de sal inapropriado, o fabricante não dará nenhuma garantia, nem se responsabilizará por qualquer dano causado. Encha o depósito com sal apenas antes de começar um dos programas de lavagem completos. Isto evitará que grãos de sal ou projeções de água salgada fiquem acumulados no fundo da máquina por um período de tempo, o que pode provocar corrosão.

A Retire o cesto inferior e, em seguida, desenrosque e retire a tampa do depósito de sal B Introduza a extremidade inferior do funil (fornecido) no orifício e introduza cerca de 1,5 kg de sal. C Encha completamente o depósito de sal com água. É normal que saia uma pequena quantidade de água do depósito de sal. D Depois de encher o depósito, volte a enroscar a tampa firmemente no sentido dos ponteiros do relógio. E A luz indicadora irá parar de se acender depois do enchimento do depósito de sal . F Imediatamente depois do enchimento do depósito de sal, um programa de lavagem deve ser realizado (recomendamos o programa curto). Caso contrário, o sistema de filtro, a bomba e outras peças importantes da máquina poderão ser danificados pela água salgada. Tais danos não são cobertos pela garantia.

1. O depósito de sal deverá ser novamente cheio sempre que a luz indicadora do nível de sal se acender. É possível que a luz indicadora de nível de sal não se apague antes de o sal se dissolver completamente, apesar de o depósito de sal estar cheio. Se não houver luz indicadora no painel de controlo (alguns modelos), pode estimar quando introduzir sal no descalcificador consoante o número de ciclos realizados pela máquina. 2. No caso de existir sal derramado, é possível executar um programa de enxaguamento ou de lavagem rápida para o remover. Se a máquina tiver de ser esvaziada para ser transportada, reparada, etc., utilize um trapo absorvente ou análogo para secar a água do depósito de sal e enrosque a tampa firmemente, de seguida, a máquina poderá ser movimentada ou reparada. Depois da movimentação ou reparação da máquina e de verificar se tudo está em ordem, carregue o sal no descalcificador como descrito no capítulo «B. Carregar o sal no descalcificador». Caso contrário, sérios danos poderão ser provocados à máquina, por exemplo, ferrugens, apodrecimentos, entre outros. Esses problemas não são cobertos pela garantia.

Dispensador de abrilhantador O abrilhantador é libertado durante o enxaguamento final para evitar que se formem gotículas de água na sua louça, que podem deixar manchas ou riscos. Melhora igualmente a secagem, ao permitir à água escorrer da louça. A sua máquina foi concebida para utilizar abrilhantador. O dispensador de abrilhantador está no interior da porta, perto do dispensador de detergente. Para o encher, abra a tampa e coloque o abrilhantador no distribuidor até o indicador de nível ficar completamente preto. A capacidade do depósito de abrilhantador é de cerca de 110 ml. Função do abrilhantador O abrilhantador é automaticamente libertado durante o último enxaguamento, proporcionando o enxaguamento completo e a secagem sem deixar manchas ou riscos. Atenção! Utilize apenas abrilhantadores para máquina de lavar louça. Nunca introduza qualquer outra substância no dispensador de abrilhantador (ex.: produtos de limpeza, detergente líquido). Isso poderia danificar o aparelho.

B. Carregar o sal no descalcificador C. Encher o dispensador de abrilhantadorQuando encher novamente o dispensador de abrilhantador Se o painel de controlo não possuir uma luz indicadora de nível de abrilhantador, pode estimar a quantidade de abrilhantador pela cor do indicador de nível ótico «C» localizado perto da tampa. Quando o depósito de abrilhantador está cheio, todo o indicador fica negro. À medida que o abrilhantar diminui, o tamanho do ponto negro também diminui. Nunca deverá deixar o abrilhantador chegar a 1/4.

À medida que o abrilhantador diminui, o tamanho do ponto negro no indicador de nível altera-se, conforme abaixo ilustrado: Cheio Cheio a 3/4 Cheio a 1/2 Cheio a 1/4 - encher novamente para eliminar manchas Vazio

Para abrir o dispensador, rode a tampa para a seta «open» (aberto) (lado esquerdo) e levante-o. 2 Coloque o abrilhantador no distribuidor, tendo o cuidado de não o encher demasiado. 3 Volte a colocar a tampa, introduzindo-a alinhada com a seta «open» (aberto) e rode-a para a seta «closed» (fechado) (lado direito). Limpe e enxague quaisquer gotas derramadas durante o enchimento com um pano absorvente para evitar a formaç ã o de demasiada espuma na pró xima lavagem. Nã o se esqueç a de colocar novamente a tampa antes de fechar a porta da má quina. Ajustar o dispensador de abrilhantador

O dispensador de abrilhantador tem 6 ou 4 posições de regulação. Comece sempre com o dispensador na posição «4». Se a sua louça tiver manchas ou não ficar bem seca, aumente a quantidade de abrilhantador, retirando a tampa de rodando o marcador para «5». Se a louça continuar a não secar convenientemente ou possuir manchas, ajuste o marcador para o número superior seguinte até a sua louça deixar de ter manchas. Recomenda-se que o regule na posição «4». (O valor de fábrica é «4»).

Aumente a dose se ficarem gotas de á gua ou manchas de calcá rio na louç a depois do enxaguamento. Reduza-a se a louça ficar pegajosa, com manchas brancas ou se notar um filme azulado em artigos vidro ou nas lâminas das facas.

Os detergentes com os seus ingredientes químicos são necessários para remover sujidades, destruir as sujidades e transportá- las para fora da máquina de lavar louça. A maioria dos detergentes de qualidade comercializados é adequada para este fim. Atenção! Utilização correta do detergente Utilize apenas detergentes especificamente concebidos para máquinas de lavar louça. Mantenha o detergente num lugar

Ajustar alavanca (enxaguamento) NOTA: D. Função do detergente (Indicador de nível de abrilhantador)

NOTA: fresco e seco. Não introduza detergente em pó no dispensador até decidir iniciar a lavagem. 6Detergentes Existem 3 tipos de detergentes: 1. Com fosfato e cloro 2. Com fosfato e sem cloro 3. Sem fosfato e sem cloro

Normalmente, os novos detergentes em pó não têm fosfatos. Portanto, não amaciam a água. Neste caso, recomenda-se encher o depósito de sal, mesmo que a dureza da água seja apenas de 6Dh. No caso de águas duras, se forem utilizados detergentes sem fosfatos, frequentemente surgem manchas brancas na louça e peças de vidro. Neste caso, adicione mais detergente para obter melhores resultados. Detergentes sem cloro têm pouco efeito branqueador. As manchas fortes e coloridas não podem ser completamente removidas. Neste caso, escolha um programa com uma temperatura mais elevada. Detergentes concentrados Estes detergentes podem ser divididos em dois tipos básicos, com base na sua composição química: Detergentes convencionais, alcalinos com componentes cáusticos Detergentes de baixa concentração alcalina e enzimas naturais. Detergente em pastilhas Detergentes em pastilhas de diferentes marcas dissolvem a diferentes velocidades. Por este motivo, alguns detergentes em pastilha não se dissolvem e não desenvolvem totalmente a sua ação de limpeza durante os programas curtos. Utilize programas longos ao utilizar detergentes em pastilhas, para garantir a remoção de todos os resíduos de detergentes.

Dispensador de detergente O dispensador deve ser enchido antes do início de cada ciclo, de acordo com as instruções fornecidas na tabela de ciclo de lavagem. A sua máquina utiliza menos detergente e abrilhantador do que as máquinas de lavar louça convencionais. Geralmente, é necessária apenas uma colher de sopa para uma lavagem normal. Os utensílios mais sujos necessitam de mais detergente. Introduza sempre o detergente apenas antes de ligar a máquina, caso contrário, este pode ficar húmido e não se dissolver corretamente.

Quantidade de detergente a utilizar

Se a tampa estiver fechada: prima o botão para libertar. A porta abre-se. Adicione o detergente apenas antes de iniciar cada ciclo de lavagem. Utilize sempre detergentes de qualidade.

NOTA: ATENÇÃO! O detergente é corrosivo. Mantenha as crianças longe do detergente. 1 2Encher o depósito de detergente Encha o dispensador de detergente com detergente. A marca indica os níveis das doses, como ilustrado à direita. Local de depósito do detergente para uma lavagem.

Local de depósito do detergente para uma pré-lavagem. Consulte as dosagens do fabricante e as recomendações de armazenamento indicadas na embalagem. Baixe e prima a tampa até fechá-la corretamente. Se a louça estiver muito suja, coloque uma dose adicional de detergente no compartimento de pré-lavagem. Esse detergente será libertado na etapa de pré-lavagem.

Encontrará informações sobre a quantidade de detergente a utilizar num programa individual. Tenha em conta que os valores podem variar consoante o nível de sujidade e a dureza da água. Consulte as recomendações do fabricante na embalagem do detergente. NOTA:

BPense em comprar utensílios identificados como aptos a serem lavados em máquinas de lavar louça. Utilize um detergente suave para a louça. Se necessário, obtenha mais informações junto dos fabricantes de detergentes. Para objetos especiais, selecione um programa à temperatura mais baixa possível. Para evitar ferimentos, não retire objetos de vidro e facas da máquina imediatamente depois do término do programa.

São adequados São limitadamente adequados Talheres com pegas em madeira, chifre ou madrepérola. Objetos de plástico não resistentes ao calor. Talheres antigos com peças coladas não resistentes ao calor. Talheres ou louças coladas Objetos em liga de estanho ou cobre Copos em cristal Objetos em aço não inoxidável Travessas em madeira Objetos realizados com fibras sintéticas. Alguns tipos de vidros podem ficar opacos depois de várias lavagens. As peças em prata e alumínio tendem a descolorir-se durante a lavagem. Os desenhos esmaltados podem desbotar quando lavados frequentemente à máquina.

(Para obter os melhores resultados da sua máquina de lavar louça, siga estas diretrizes. As características e a aparência dos cestos para louça e para talheres podem variar consoante o modelo). Retire os excessos de alimentos da louça. Abrande os resíduos de comida queimada de frigideiras. Não é necessário passar a louça por água. Coloque a louça na máquina da seguinte forma; 1. Objetos como chávenas, copos, tachos/frigideiras, etc., virados para baixo. 2. Objetos curvos ou ocos devem ficar inclinados, por forma a permitir que a água circule no seu interior. 3. Todos os utensílios devem ser colocados de forma segura para não cair. 4. Todos os utensílios devem ser colocados por forma que os braços aspersores possam rodar livremente durante a lavagem.

Objetos muito pequenos não devem ser lavados à máquina, pois podem facilmente cair dos cestos.

Coloque os objetos côncavos como chávenas, copos, frigideiras, etc., com a abertura virada para baixo, para que a água não fique acumulada no fundo da louça. As louças e os talheres não devem ficar um dentro do outro ou sobrepostos. Para evitar que os copos se danifiquem, não se devem tocar. Introduza os objetos maiores, que são mais difíceis de lavar, no cesto inferior. O cesto superior foi concebido para conter louça mais leve e delicada, tais como copos, chávenas de café e chávenas de chá. As facas com lâminas longas em posição vertical são um risco potencial! Objetos longos e/ou afiados de cutelaria, como facas de trinchar, devem ser colocados em posição horizontal no cesto superior. Não sobrecarregue a sua máquina. Isso é importante para obter bons resultados e para um consumo razoável de energia.

Para evitar o gotejamento do cesto superior para o cesto inferior, recomendamos que esvazie o cesto inferior antes do cesto superior.

5. Carregar os cestos da máquina de lavar louça

Recomendação Para a lavagem à máquina, os seguintes talheres/louça: Atenção: Antes e depois de carregar os cestos da máquina NOTA: Retirar a louça 9O cesto superior foi concebido para conter louça mais leve e delicada, tais como copos, chávenas de café e chá e pires, bem como pratos, pequenas tigelas e tachos pouco profundos (desde que não se encontrem muito sujos). Posicione a louça e as panelas de modo a que estas não se movam com o jato de água. Recomenda-se que introduza objetos maiores, que são mais difíceis de lavar, no cesto inferior: tachos, panelas, tampas, pratos e tigelas, conforme apresentado na figura abaixo. É preferível colocar os pratos e as tampas nas divisórias adequadas, por forma a evitar o bloqueio da rotação do braço aspersor superior.

Lembre-se que: Os tachos, tigelas, etc. deverão ser sempre colocados virados para baixo. Os tachos fundos deverão estar inclinados, por forma a permitir que a água saia. O cesto inferior possui filas de dentes que abrem de modo a permitir introduzir mais ou maiores tachos e panelas.

Levantar prateleira para chávenas Para encaixar melhor os tachos e frigideiras, as filas de dentes podem ser levantadas, conforme apresentado na figura à direita.

Baixar fileiras de dentes cesto inferior Para encaixar melhor os tachos e frigideiras, as filas de dentes podem ser baixadas, conforme apresentado na figura abaixo.

Os talheres devem ser colocados no cesto com os cabos para baixo. Se a prateleira possuir cestos laterais, as colheres devem ser colocadas individualmente, nas ranhuras apropriadas, especialmente, os utensílios grandes devem ser colocados horizontalmente, na parte anterior do cesto superior, conforme apresentado na figura.

O método para carregar louça normal Carregar o cesto superior Carregar o cesto inferior INTRODUZIR INTRODUZIR Cesto para talheres Para a segurança pessoal e uma limpeza de qualidade, coloque os talheres no cesto, assegurando-se de que: Um objeto não fique encaixado no outro. Os talheres fiquem com os cabos para baixo. Colocou as facas e outros utensílios potencialmente perigosos com os cabos para cima.

ATENÇÃO! Não deixe que nenhum objeto se deposite no fundo. Sempre coloque os objetos cortantes com a ponta afiada para baixo. Ajustar o Cesto Superior O cesto superior 12 pode ser ajustado 3 níveis em altura, para criar mais espaço quer no cesto superior quer no cesto inferior. Para ajustar a altura do cesto superior levante-o e pressione a alavanca para o baixar. Ver figura: Levante o cesto para uma posição superior Pressione a alavanca para baixar o cesto( ) Indica que é necessário carregar o dispensador de abrilhantador.

Lavagem automá tica para louç as com pouca, muita ou sujidade normal, com ou sem alimentos secos agarrados. Pré -lavagem (45℃) Autolavagem (45-55℃) Enxag. Enxag. (62℃ ) Secagem Pré -lavagem (50℃) Lavagem (65℃)

Para cargas com sujidade normal, tais como panelas, pratos, copos e caç arolas pouco sujas. Este é o programa padrã o, adequado para utensílios com sujidade normal e é o programa mais eficaz em termos de consumo combinado de energia e á gua para esse tipo de louç a. Enxag. Enxag. Enxag. (55℃) Secagem Pré -lavagem (45℃) Lavagem (55℃) Enxag. Enxag. (65℃ ) Secagem

Para cargas com pouca sujidade

Pré -lavagem (50℃) Lavagem (60℃)

que nã o requeiram uma eficiê ncia de secagem excelente.

Um ciclo mais curto para cargas com pouca sujidade e lavagem rá pida.

Enxag. (60℃) Secagem Lavagem (4 ℃) Enxag. Enxag. (45℃) 5/ g 60

*EN 50242: Este programa é o ciclo de ensaio. Indicações sobre o ensaio de comparabilidade segundo a norma EN 50242: Capacidade: 14 pessoas Posição do cesto superior: rodas superiores sobre calhas Posições de abrilhantador: 6 PI: 0,4 9 W; PO: 0,4 5 W.

Iniciar um ciclo de lavagem Extraia os cestos superior e inferior, coloque a louça e empurre-os novamente para dentro. Recomendamos que se carregue primeiro o cesto inferior e de seguida o superior (consulte o capítulo «Carregar os cestos da máquina de lavar louça»).

Insira a ficha na tomada. A tensão é de 220-240VAC/50Hz. A especificação da tomada é 10 A 250 VAC. Verifique se a torneira da água está completamente aberta.

Feche a porta da máquina, prima o botão ON/OFF; o visor irá acender-se.

Prima o botão de Programa. O programa de lavagem irá mudar na seguinte direção: Auto-> Intensivo-> Normal-> ECO- > -> Rápido. Se um programa estiver selecionado, a luz indicadora irá acender-se. Prima o botão Arranque/Pausa e a máquina arrancará.

NOTA: Programa Informações acerca do ciclo selecionado

Detergente Pré/princi-pal Tempo funciona mento (min) Energi (Kwh) Água (l) Abri-lhan-tador Para louç as com maior sujidade, e tachos, frigideiras, travessas, etc. com sujidade normal, mas que tenham alimentos secos agarrados.

6. Iniciar um programa de lavagem

Tabela de ciclo de lavagem NOTA: Ligar o aparelho

Descrição do ciclo(*EN 50242)Pré -lavagem Lavagem ( ℃)

Enxag. (6 ℃) Secagem Vidro Pré -lavagem Lavagem (40℃) Para louç a pouco suja e copos. Enxag. Enxag. (60℃) Secagem5/ g 115 0,82

5/ g 30 5/ g 30 5/ g 30Vidro 1 hora->Requisitos: 1 Um ciclo em curso apenas pode ser alterado depois de decorrido algum tempo. Caso contrário, o detergente pode já ter sido libertado e a água escoada da máquina. Neste caso, o dispensador de detergente deve ser recarregado (consulte o capítulo «Carregar o detergente»). 2 Abra a porta, a máquina é pausada; prima o botão programa durante mais de 3 segundos para alterar o programa para a configuração de ciclo pretendida (consulte o capítulo «Iniciar um ciclo de lavagem»).

Se abrir a porta da máquina durante o seu funcionamento, esta fará uma pausa. O visor de LED « » irá parar de piscar e o sinal sonoro tocará a cada minuto até que feche a porta. Quando fechar a porta, a máquina iniciará o funcionamento, decorridos 10 segundos.

Poderá adicionar louça a qualquer altura antes de a gaveta do detergente abrir.

Prima o botão Arranque/Pausa para interromper a lavagem.

Abra um pouco a porta.

Depois que os braços aspersores pararem de trabalhar, pode abrir a porta completamente.

Coloque a louça esquecida.

Prima o botão Arranque/Pausa, a máquina iniciará o funcionamento novamente após 10 segundos.

Quando o ciclo de lavagem termina, soa um sinal sonoro durante 8 segundos e a máquina para. Desligue o aparelho com o botão ON/OFF, desligue o fornecimento de água e abra a porta da máquina. Aguarde alguns minutos antes de retirar a louça, pois ainda está quente sendo mais suscetível a quebras. Isso permite também que a louça seque melhor. Desligar a máquina de lavar louça O programa estará terminado quando a luz indicadora estiver acesa, mas não estiver a piscar. 1. Desligue a máquina de lavar louça pressionando o botão ON/OFF. 2. Feche a torneira da água! Abra a porta com cuidado A louça quente é sensível a quebras. Portanto, deverá deixar que a louça arrefeça durante 15 minutos antes de a retirar da máquina. Abra a porta da máquina, deixe-a entreaberta e aguarde alguns minutos antes de retirar a louça. Deste modo, a louça arrefecerá e os resultados de secagem serão melhores.

Retirar a louça É normal que a máquina esteja molhada no interior. Esvazie primeiro o cesto inferior e depois o superior. Isto evitará que as gotas de água do cesto superior molhem a louça do cesto inferior.

No final do ciclo de lavagem Mudar um programa... Esqueceu uma louça?

ATENÇÃO! É perigoso abrir a porta no processo de limpeza, existe o risco de queimar-se.O filtro previne que resíduos grandes de alimentos ou outros objetos entrem no interior da bomba. Os resíduos podem bloquear o filtro, devendo por isso serem removidos.

Conjunto de filtragem O sistema de filtragem é composto por um filtro largo, um filtro plano (filtro principal) e um microfiltro (filtro fino). Filtro principal

As partículas de comida e sujidade retidas por este filtro são pulverizadas por um jato especial no braço aspersor inferior e escoadas pelo tubo. Filtro largo

As partículas maiores, tais como bocados de osso ou vidro, que poderão obstruir o tubo, são retidas por este filtro largo. Para retirar as referidas partículas, pressione suavemente as pontas na parte superior do filtro e retire-o. Filtro fino

Este filtro retém resíduos de comida e sujidade na área de descarga e evita que voltem a depositar-se na louça, durante a lavagem. O filtro remove eficazmente os resíduos de comida da água de lavagem, permitindo que esta seja reciclada durante o ciclo. Para melhores desempenhos e resultados, o filtro deverá ser limpo regularmente. Por este motivo, deve retirar os resíduos maiores dos alimentos presos no filtro após cada ciclo de lavagem, enxaguando o filtro semicircular e o copo, passando-os por água corrente. Para remover o dispositivo de filtragem, puxe a pega do copo para cima.

A máquina de lavar louça nunca deverá ser utilizada sem os filtros. A colocação incorreta do filtro poderá reduzir o nível de desempenho da máquina e danificar a louça e utensílios.

Passo 1: Rode o filtro no sentido inverso aos ponteiros do relógio.

Passo 2: Levante o conjunto de filtragem.

Siga este procedimento, do passo 1 ao passo 2, para remover o sistema de filtragem; siga este procedimento, do passo 2 ao passo 1, para colocar o sistema de filtragem.

7. Manutenção e limpeza

Sistema de filtragem ADVERTÊNCIA! 13Observações: - Verifique se os filtros não estão obstruídos após cada utilização da máquina. - Desaperte o filtro grosso para retirar o sistema do filtro. Retire eventuais restos de comida e lave os filtros sob água corrente.

O conjunto do filtro deve ser limpo uma vez por semana. Limpar o filtro

Utilize uma escova para limpar o filtro largo e o filtro fino. Volte a montar as peças do filtro como apresentado nas imagens da última página e coloque o conjunto todo na máquina, colocando-o no respetivo lugar e empurrando-o para baixo. Não golpeie os filtros ao limpá-los, caso contrario poderá danificá-los comprometendo o desempenho da máquina.

Para limpar o painel de controlo, utilize um pano ligeiramente húmido. Em seguida, seque-o completamente. Para limpar o exterior, utilize uma boa cera de polimento para aparelhos. Nunca utilize objetos pontiagudos, materiais de polimento ou produtos de limpeza ásperos em qualquer parte da máquina. Limpar a porta

Utilize apenas um pano macio humedecido em água morna para limpar a bordada porta. Para evitar que a água entre no bloqueio da porta e nos componentes elétricos, não utilize sprays de limpeza.

Nunca utilize sprays de limpeza para limpar o painel da porta, uma vez que poderá danificar o bloqueio da porta e os componentes elétricos. Não deverá utilizar agentes abrasivos ou alguns tipos de papel de cozinha, uma vez que poderá riscar ou deixar manchas na superfície do aço inoxidável.

Tome medidas de proteção contra o frio durante o inverno. Depois de cada ciclo de lavagem, proceda da seguinte maneira: 1. Corte a energia elétrica da sua máquina. 2. Feche a rede de água e retire o tubo de admissão de água da válvula de água.

3. Retire a água do tubo de admissão e da válvula de água (utilize uma panela para recolher a água).

4. Ligue novamente o tubo de admissão de água à válvula de água. 5. Retire o filtro na parte inferior da cuba e utilize uma esponja para absorver a água na cobertura de borracha.

Se a máquina de lavar louça não funcionar por causa do gelo, contacte a assistência técnica. Limpar os braços aspersores

Os braços aspersores necessitam de ser limpos regularmente, uma vez que os químicos da água dura irão obstruir os jatos do braço aspersor e os rolamentos. Para retirar o braço aspersor superior, segure a porca, rode o braço no sentido dos ponteiros do relógio e remova-o. Para remover o braço aspersor inferior, puxe-o para cima.

Lave os braços com sabão e água tépida e utilize uma escova macia para limpar os jatos. Volte a colocá-los depois de os enxaguar completamente. NOTA:

NOTA: ADVERTÊNCIA! Cuidados com a máquina de lavar louça ADVERTÊNCIA! Abrir 14Depois de cada lavagem Quando se ausentar por longos períodos Depois de cada lavagem, feche a torneira da água e deixe a porta ligeiramente aberta, por forma que humidade e odores não fiquem presos no interior. Remova a ficha Antes de limpar ou realizar alguma manutenção na máquina, retire sempre a ficha da tomada elétrica. Não utilize solventes ou produtos de limpeza abrasivos Para limpar o exterior e partes em borracha da máquina, não utilize solventes nem produtos de limpeza abrasivos. Utilize somente um pano e uma solução de água morna com um pouco de sabão. Para remover manchas da superfície interior, utilize um pano humedecido com água e um pouco de vinagre, ou um produto de limpeza feito especialmente para máquinas de lavar louça. É recomendável que coloque a máquina a funcionar vazia, e depois, desligue a ficha da tomada elétrica, feche a rede de alimentação de água e deixe a porta ligeiramente aberta. Isto irá ajudar a prolongar a vida útil dos vedantes e a evitar a formação de odores. Mover o aparelho Se tiver de mover o aparelho, procure mantê-lo em posição vertical. Se for absolutamente necessário, ele pode ser posicionado apoiado sobre a parte posterior. Vedantes Um dos fatores que provoca a formação de nas máquinas de lavar louça é a comida que permanece retida nos vedantes. Para evitar a formação de odores, recomenda-se que os limpe periodicamente com uma esponja húmida.

Coloque o aparelho no local pretendido. A parte posterior da máquina deverá encostada à parede e as partes laterais, junto aos móveis adjacentes ou à parede. A máquina de lavar louça dispõe de tubos para a entrada e descarga de água que podem ser orientados quer para a direita quer para a esquerda por forma a facilitar a instalação. Após o aparelho se encontrar posicionado, regule os pés para ajustar a altura da máquina, de modo a que fique totalmente na horizontal. A máquina não deverá, de forma alguma, ter uma inclinação de mais de 2º.

Veja na chapa sinalética qual é a tensão nominal máquina de lavar louça e ligue-a à alimentação elétrica apropriada. Utilize fusíveis de 10 A. Recomenda-se que o circuito seja protegido por um fusível temporizado ou disjuntor e disponha de um circuito independente que alimenta apenas este aparelho.

Como manter a sua máquina de lavar louça em boas condições

8. Instruções de instalação

Posicionamento do aparelho Nivelamento do aparelho Acerca da ligação elétrica Requisitos elétricos

Depois de se certificar que valores de tensão e de frequência para a corrente da sua casa correspondem aos mencionados na chapa sinalética. Ligue a ficha a uma tomada elétrica, que deverá possuir uma ligada à terra conveniente. No caso da tomada elétrica à qual o aparelho deverá ser ligado não for a indicada para a ficha, substitua a tomada, em vez de utilizar adaptadores ou similares, correndo o risco de sobreaquecer ou queimar a instalação. Assegure-se da correta ligação à terra, antes da utilização. Ligação elétrica

ATENÇÃO! Para sua segurança não utilize cabos de extensão ou adaptadores para este aparelho. Não corte ou desconecte a tomada de fio terra do cabo, baixo nenhuma circunstância.Introduza o tubo de descarga a uma conduta de descarga com um diâmetro mínimo de 40 mm ou coloque-o junto ao lava-louças, certificando-se de que este não se encontra dobrado ou curvo. A extremidade superior da mangueira deve estar a uma altura inferior a 1000 mm.

NOTA A extremidade da mangueira deve estar menos

φ 40 mm SUSPENDA O TUBO COMO INDICADO EM A OU B. Frente Ligação do tubo de descarga

A máquina deve ser ligada á rede de água apenas com tubos novos. Não reutilizar tubagem. Pressãodaágua:mínimo0,04MPa,máximo1Mpa.NocasodeserinferiorconsulteServiço Técnico 1 Retire ,totalmente ,os tubos de segurança do compartimento localizado atrás da máquina de lavar. 2 Aperte parafusos dos tubos á torneira - rosca ¾ polegadas 3 Abra completamente a água antes de ligar máquina O tubo é const itu ido por parede s du plas. O seu sist ema gar ant e bloq ue io d a água e m caso de r otur a da t uba gem o u excesso de á gua . A mang ueir a da b an ca (p ia) pode re b entar caso t am bé m e s t e ja l i gada á máu i na d e l av ar l o uça . 1 Desli gue a água 2.Dim inu a a pres são da á gua, eviando esg uichos, pa ra s ua prot ecção e do es paço 3.De sapa rafuse t ubo da t orneira Ligue o tubo de á gua fria forne cid o a um c onector com r os ca ¾ pole gad as e assegure-se que a ligação está firme.Se os tubos da água são novos ou não são utilizados à muito tempo, deixe c or rer ág ua p ar a l impar impur ezas e evit ar dan o s no equipamen t oComo retirar o excesso de água dos tubos Se o lava-louças se encontrar a uma altura de 1000 mm do chão, o excesso de água dos tubos não pode ser escoado diretamente para o lava-louças. É necessário retirar o excesso de água dos tubos para uma tigela ou um recipiente adequado mantido fora da máquina e a uma altura inferior à do lava-louças. Saída de água Ligue o tubo de descarga da água. Este tubo deverá ser corretamente colocado para evitar fugas de água. Certifique-se de que o tubo de alimentação de água não está dobrado ou torcido. Tubo de extensão Caso necessite de prolongar o tubo de descarga, certifique-se de que utiliza um tubo de descarga similar. Não deverá ser superior a 4 metros, caso contrário o efeito de limpeza da máquina poderá ser reduzido. Ligação ao sifão A ligação de descarga deverá estar a uma altura inferior a 1.000 mm (máximo) desde a base inferior da máquina. O tubo de descarga da água deverá ser fixo.

Antes de iniciar a máquina, deve verificar se: 1 A máquina está nivelada e fixa adequadamente. 2 A torneira de alimentação está aberta. 3 Não há fugas de água nas ligações dos tubos. 4 Os fios estão corretamente ligados. 5 A alimentação elétrica está ligada. 6 Os tubos de entrada e descarga não estão torcidos. 7 Todos os materiais da embalagem e folhetos foram removidos do interior da máquina.

Guarde este material depois da instalação. O conteúdo deste manual é muito útil para os utilizadores.

Iniciar a máquina de lavar louça Atenção: 17Problemas técnicos O fusível está queimado ou o disjuntor foi acionado A fonte de alimentaç ã o nã o foi ligada

Baixa pressã o da á gua

Detergente inadequado Substitua o fusível ou reinicie o disjuntor. Desligue qualquer outro aparelho que partilhe o mesmo circuito que a má quina. Certifique-se de que ligou a má quina e que a porta se encontra corretamente fechada. Certifique-se de que o cabo de alimentaç ã o se encontra corretamente ligado à tomada elé trica. Verifique se a rede de alimentaç ã o de á gua se encontra convenientemente aberta e a á gua está ligada. Certifique-se de fechar corretamente a porta e o trinco. Verifique o tubo de descarga. Verifique o filtro largo. (consulte o capítulo « Limpar o filtro» ). Verifique se o lava-louç as está a escoar adequadamente. Se o problema for o escoamento do lava-louç as, deve chamar um canalizador em vez da assistê ncia té cnica para má quinas de lavar louç a. Utilize apenas detergente especial para má quinas de lavar louç a para evitar espuma. Caso isso ocorra, abra a má quina e deixe que a espuma evaporar. Adicione cerca de 4 litros de á gua fria na cuba. Feche a má quina e, em seguida, selecione qualquer ciclo. A má quina irá escoar a á gua na primeira etapa. Abra a porta apó s o fim do escoamento da á gua e verifique se a espuma desapareceu. Repita, se necessá rio. Abrilhantador derramado Sempre lave e limpe o abrilhantador derramado imediatamente.

Os objetos afetados nã o sã o resistentes à corrosã o. Nenhum programa foi iniciado depois da carga de sal. Vestígios de sal Certifique-se de que detergente nã o possui corantes.

Para limpar o interior, utilize uma esponja hú mida e utilize luvas de borracha. Nunca utilize outro produto de limpeza que nã o o detergente da má quina, correndo o risco de provocar a formaç ã o de espuma.

Depois de adicionar sal, sempre efetue uma lavagem rá pida sem nenhum objeto dentro da má quina de lavar roupa e sem selecionar a funç ã o turbo (se houver). durante a lavagem.

Ruído A tampa do descalcificador está solta Um braç o aspersor está a golpear um item num cesto. Algum objeto ficou no compartimento de lavagem Isso pode ser provocado por uma instalaç ã o no local ou num corte transversal dos tubos. Verifique o vedante. Certifique-se de que a correç ã o está correta.

Isso nã o tem nenhuma influê ncia sobre o funcionamento da má quina. Em caso de dú vida, chame um canalizador qualificado.

A leitura das páginas que se seguem pode evitar chamar a assistência técnica

A máquina de lavar louça não arranca Água não bombeada da máquina Espuma na cuba Interior da cuba manchado Filme branco na superfície interna Manchas de oxidação nos talheres Ruído de batimento no compartimento Ruído crepitante no compartimento Ruído de batimento nos tubos de água

9. Conselhos para a resolução de problemas

Antes de solicitar assistência técnica Problema Causas possíveis Solução 18Resultados de lavagem insatisfatórios

Resultados de secagem insatisfatórios A louç a nã o foi carregada corretamente. O programa nã o era forte o suficiente. Nã o foi dispensado detergente o suficiente. Alguns objetos bloqueiam o movimento dos aspersores. O conjunto de filtros na base do compartimento de lavagem nã o está limpo ou nã o está corretamente montado. Isso pode bloquear os braç os aspersores. Combinaç ã o de á gua macia e demasiado detergente. Utensílios de alumínio em contacto com a louç a. A louç a está a bloquear os copos de detergente. Carga incorreta

A louç a foi retirada muito rapidamente

Um programa errado foi selecionado.

Talheres com revestimento de baixa qualidade Consulte as notas em « Carregar os cestos da má quina» .

Selecione um programa mais intensivo. Consulte a « Tabela de ciclo de lavagem» . Utilize mais detergente ou mude de detergente. Reorganize os objetos para que os aspersores possam Limpe e/ou monte o conjunto de filtros corretamente. Limpe os jatos do braç o aspersor. Consulte « Limpar os braç os aspersores» .

Utilize menos detergente se a á gua é macia e selecione o ciclo mais curto para lavar objetos em vidro. Utilize um produto de limpeza pouco abrasivo para limpar essas marcas.

Reorganize a louç a corretamente. Carregue a má quina de acordo com as instruç õ es sugeridas. Aumente a quantidade de abrilhantador/encha o dispensador de abrilhantador. Nã o retire a louç a imediatamente depois da lavagem. Abra ligeiramente a porta, para que o vapor escape. Comece a retirar a louç a apenas quando já estiver té pida ao toque. Esvazie o cesto inferior primeiro. Isso evitará o gotejamento da louç a depositada no cesto superior. No programa curto, a temperatura de lavagem é també m inferior. Isso també m diminui o desempenho de limpeza. Escolha um programa mais longo. O escoamento da á gua é mais difícil para esses objetos. Os talheres e louç as desse tipo nã o sã o adaptados para a lavagem à má quina.

Quando forem detetadas anomalias, o aparelho mostrará códigos de erros para o prevenir:

Tempo de entrada mais demorado. A torneira nã o está aberta ou a á gua de entrada é restrita ou a pressã o da á gua é demasiado baixa.

Falha de orientação da válvula de distribuição Circuito aberto ou rutura da vá lvula de distribuiç ã o.

A louça não está limpa

Detergente nos A louça não seca Vidros turvos Marcas negras ou cinzentas na louça copos dispensadores rodar livremente. Problema Causas possíveis Solução Códigos de erros Códigos Significado Causas possíveis

Se ocorrer um alagamento, feche a rede de alimentação de água principal antes de solicitar qualquer tipo de assistência. No caso de existir água na base da cuba devido a um alagamento ou a uma pequena fuga de água

deverá remova a água antes de ligar novamente a máquina. ADVERTÊNCIA!

E C Falha transmisao datos circuito electrónico Avaria circuito electrónicoAltura: 845 mm Largura: 5 98 mm Profundidade: 600 mm (com a porta fechada) Pressão da água: 0,0

Alimentação elétrica: consulte a placa sinalética Capacidade:

Informações técnicas (com a porta fechada)

0Folha de máquina de lavar louça doméstica de acordo com as Diretivas UE 1059/2010:

Fabricante Tipo / descrição Serviços individuais padrão Classe de eficiência de energia Consumo de energia anual Consumo de energia do ciclo de limpeza padrão Consumo de energia em modo OFF Consumo de energia em modo ON Consumo de água anual Classe de eficiência de secagem Ciclo de limpeza padrão Duração do programa do ciclo de limpeza padrão Nível de ruído Montagem FAGOR

Altura Largura Profundidade (com conectores) Consumo de energia Tensão nominal / frequência Pressão da água (fluxo) 84 ,5 cm 59 ,8 cm 6 0,0 cm 1 0-2 00 W 0 07 220-24 0 V ~ 50 Hz 0,4-1 0 bars = 0 ,04 - 1 MP a

A + + + (mais alta eficiência ) a D (mais baixa eficiência). Consumo de energia de 237 kWh por ano, com base em 280 ciclos de limpeza padrão com água fria e baixo consumo. O consumo de energia real irá depender de como esse aparelho for utilizado. Consumo de água de 2800 litros ao ano, com base em 280 ciclos de limpeza padrão. O consumo de água real irá depender de como esse aparelho for utilizado. A (mais alta eficiência) a G (mais baixa eficiência). Este programa é adequado para a limpeza de utensílios de mesa com carga normal de sujidade e é o programa mais eficaz em termos de consumo combinado de energia e água para esse tipo de utensílio de mesa. O dispositivo responde às normas europeias e às diretivas em vigor no momento da entrega: - LVD 2 006 /9 5/EC

- EMC 2 004 /1 08/E C

- E P 200 9/125 /EC r Os valores acima foram medidos segundo as normas em condições de funcionamento específicas. Os resultados podem variar muito de acordo com a quantidade e a carga de sujidade da louça, a dureza da água, a quantidade de detergente, etc. O manual baseia-se nas normas e regras da União Europeia.

55Posição um: Levante a bandeja esquerda para cima , as bandeja esquerda e direita ficam inclinadas Posição dois: Regule a bandeja lateral esquerda para a posição inferior. A esquerda fica plana enquanto a direita permanece inclinada Posição três: Levante a parte central da bandeja direita, ambas as bandejas ficam planas Posição quatro: mova a bandeja direita para a esquerda, ficando as bandejas sobrepostas Posição cinco: Retire totalmente a bandeja direita ficando apenas a bandeja esquerda instalada POSIÇÃO 1 O terceiro cesto tem 5 posições: POSIÇÃO 2 POSIÇÃO 3 POSIÇÃO 4 POSIÇÃO 5LVF27A.LVF27AX(U7209E)FAGOR_20150418Mode d'emploi
