Termék típusa	Mosogatógép
Márka	Fagor
Modell	LVF27A
Kapacitás	14 teríték

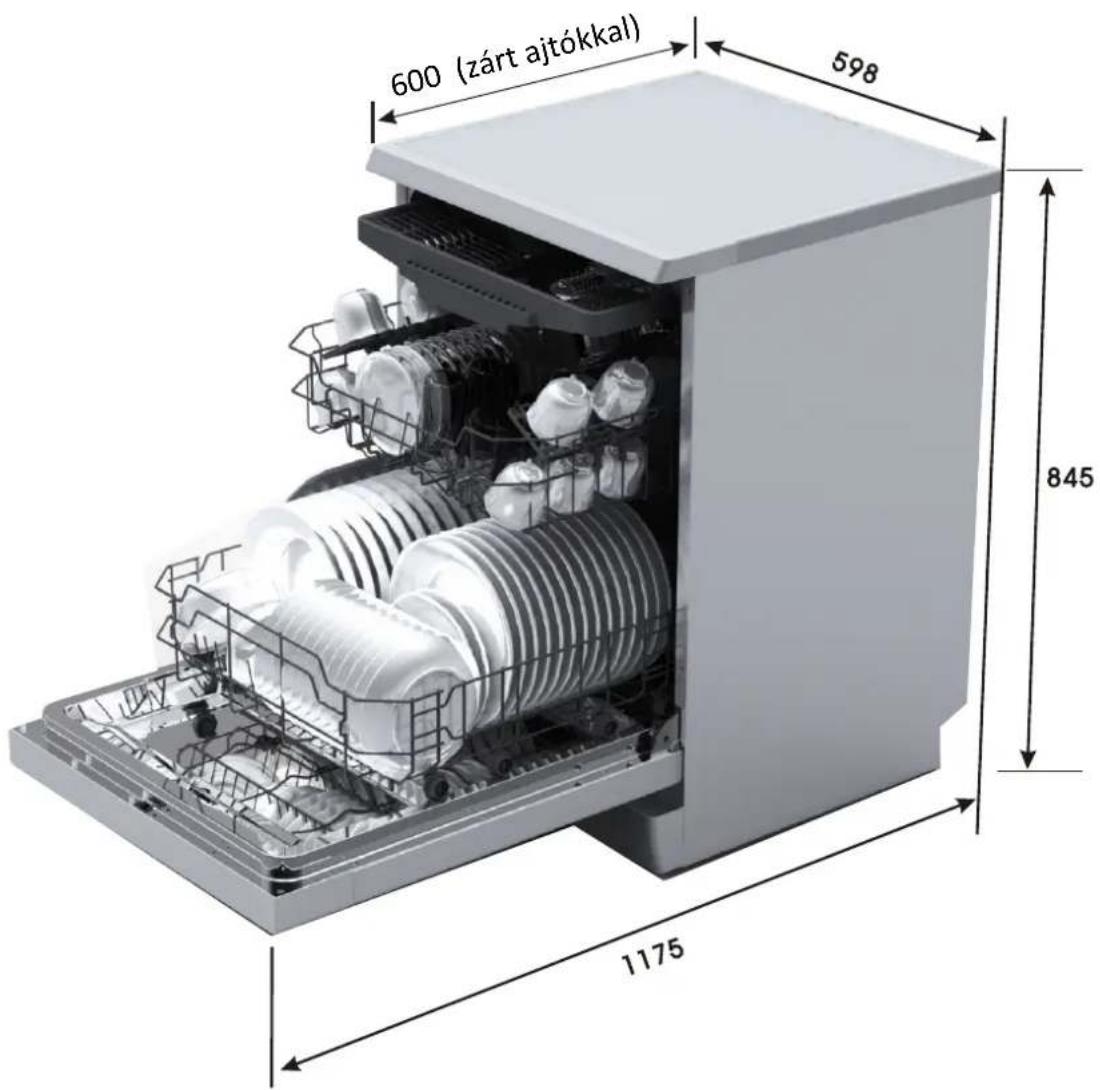

Méretek (M × Sz × M)	845 mm × 598 mm × 600 mm
Elektromos csatlakozás	220-240 V ~ 50 Hz, 1700-2000 W
Energiaosztály	A
Éves energiafogyasztás	237 kWh (280 normál ciklus alapján)
Éves vízfogyasztás	2800 L (280 ciklus alapján)
Energiafogyasztás (Eco ciklus)	0,83 kWh
Eco ciklus időtartama	180 perc
Zajszint	45 dB(A)
Víznyomás	0,04 - 1,0 MPa
Mosási programok	Auto, Intenzív, Normál, Eco, 60 perc, Pohár, Gyors
Speciális funkciók	Késleltetett indítás, Fél töltet (Dual Zone), Gyermekzár
Vízlágyító	Beállítható H1-től H6-ig, sótartállyal
Öblítőszer beállítás	Igen, beépített adagoló
Beépítés típusa	Beépíthető / Integrálható
Szórókarok	2 szórókar (felső és alsó), tisztításhoz eltávolítható
Szűrőrendszer	Előszűrő, lapos szűrő, mikroszűrő
Biztonság	Gyermekzár, földelés, túlmelegedés elleni védelem

Gyakran ismételt kérdések - LVF27A FAGOR

Hogyan állítsam be a vízlágyítót a Fagor LVF27A-n?

A vízlágyító beállításához: kapcsolja be a készüléket, majd 60 másodpercen belül nyomja meg és tartsa lenyomva a Indítás/Szünet gombot legalább 5 másodpercig. Ugyanezzel a gombbal válassza ki a szintet (H1-től H6-ig) a víz keménységének megfelelően. Erősítse meg a Indítás/Szünet gomb ismételt megnyomásával, vagy ha 5 másodpercig nem tesz semmit.

Milyen mosogatószert használjak ehhez a mosogatógéphez?

Csak automata mosogatógéphez tervezett mosogatószert használjon. Kerülje a szappant, mosóport vagy kézi mosogatószert. Használhat port, tablettát vagy folyékony szert, de tabletta esetén hosszú programokat részesítsen előnyben. Tartsa be a csomagoláson feltüntetett adagolást.

Mit tegyek, ha az E1 hibakód jelenik meg?

Az E1 kód rendellenesen hosszú töltési időt jelez. Ellenőrizze, hogy a vízcsap nyitva van-e, nincs-e vízhiány, és a nyomás megfelelő-e (0,04-1 MPa). Ha a probléma továbbra is fennáll, forduljon szakszervizhez.

Hogyan tisztítsam meg a mosogatógép szűrőit?

Távolítsa el a szűrőegységet a szűrő óramutató járásával ellentétes irányba történő elforgatásával. Válassza szét az elemeket (előszűrő, lapos szűrő, mikroszűrő), és öblítse le folyó víz alatt. Makacs szennyeződésekhez használjon kefét. Szerelje össze és helyezze vissza az egységet az óramutató járásával megegyező irányba forgatva. Tisztítsa a szűrőket hetente legalább egyszer.

Hogyan indítsak el egy mosási ciklust?

Töltse be az edényeket, adagolja a mosogatószert, csukja be az ajtót, és nyissa ki a vízcsapot. Nyomja meg a Be/Ki gombot a készülék bekapcsolásához, majd válassza ki a kívánt programot a Program gombbal. Végül nyomja meg a Indítás/Szünet gombot. A ciklus körülbelül 10 másodperc múlva kezdődik.

Módosíthatok egy folyamatban lévő programot?

Igen, de csak a ciklus kezdete után röviddel. Nyomja meg a Indítás/Szünet gombot a szüneteltetéshez, majd tartsa lenyomva a Program gombot legalább 3 másodpercig a folyamatban lévő program törléséhez. Válasszon ki egy új programot, és nyomja meg a Indítás/Szünet gombot az újraindításhoz. Ha a mosogatószer már kiömlött, adjon hozzá újat.

Miért nem tiszta az edényem mosogatás után?

Ennek oka lehet a rossz elrendezés (az edények akadályozzák a szórókarokat), túl gyenge program, nem elegendő mosogatószer, vagy piszkos szűrők. Ellenőrizze azt is, hogy a szórókarok szabadon forognak-e, és tisztítsa meg a szűrőket. Olvassa el a használati útmutató hibaelhárítási részét.

Hogyan töltsem megfelelően a kosarakat?

A legpiszkosabb tárgyakat helyezze az alsó kosárba (lábasok, serpenyők). A felső kosárba tegye a poharakat, csészéket és kis tányérokat. Az éles késeket a hegyükkel lefelé vagy laposan a felső kosárba helyezze. Ne töltse túl, és győződjön meg arról, hogy a szórókarok szabadon foroghatnak.

Milyen rendszeres karbantartás szükséges?

Minden mosogatás után hagyja az ajtót résnyire nyitva a pára és szagok elkerülése érdekében. Tisztítsa a szűrőket hetente egyszer. A szórókarokat rendszeresen le kell szerelni és tisztítani. Használjon nedves ruhát a kezelőpanelhez. Hosszabb használaton kívüli időszak esetén ürítse ki a vizet és húzza ki a készüléket.

Hogyan telepítsem megfelelően a mosogatógépet?

Állítsa vízszintbe a készüléket a lábak beállításával (max. 2° dőlésszög). Csatlakoztassa a bemeneti víztömlőt a 3/4 hüvelykes menetes csaphoz, a nyomás 0,04 és 1 MPa között legyen. A lefolyótömlő magassága nem haladhatja meg az 1 métert, és nem lehet megtörve. Elektromosan csatlakoztassa földelt konnektorba (220-240 V).

HASZNÁLATI ÚTMUTATÓ LVF27A FAGOR

Olvassa el ezt a használa utmutató

Tiszelt Vásárlónk!

• Kérjuk, a mosogatógep hasznalata elo gyelmesen olvassa el ezt a használa utmutató, mert segítseget nyújt a gép megfelelo hasznalatában és karbantartásaban.
• Ōrìzze meg az utmutatôt, hogy késöbb is használni tudja.
  Adja a t a mosogatogep kovetkez' tulajdonosanak.

Ez a kezikonyv a "Biztonsagi ovintézkedések", a "Használa utasfások", a "Teleptés", valamint a "Hibaelhárfás" stb. fejezeteket tartalmazza.

Mieló a szervizhe fordul

A "Hibaelhárítás" címú fepezet segit Ölnek, hogynéhéány gyakori problemat saját maga megoldjon.
Ha a problemat nem tutja egyedul elhartani, kerjuk, vegye igenybe egy képze szakember segtségét.

MEGJEGYZÉS:

A gyartó folyamatosan fejlesz a terméket, melyen elozetes értesités nélkül modositásokat hajthat végre.
Ezt a használa utastást a gyartótól vagy a megbio forgalmazóól kell megkapnia.

1) Biztonsági informácoki 1
2) Gyors utmutató 2
3) Használa utmutató 3

Vezérlöpanel. 3

A mosogatogeppunkcioi 3
4) Az elso hasznalatbavetel elo. 4

1. Vílágyító 4
2. So betoIteSe.. 5
3. Öblitósser-adagolö toltese 5
4. Mosogatoszer 6

5) A mosogatogep kosaranak megtoltese. 9

A mosogatoge'p kosaranak hasznalata' vanatkoz tudnivalok...9

Az edenyek helyes elhelysezese 10

A mosogatóprogramnége utániteadok.....12

7) Karbantartás és stás. 13

Szurorendszer 13

A mosogatogep apolasa 14

8) Teleptési utmutató 15

A gép elhelysezése 15

Elektromos csatlakoztatas. 15

Csatlakoztatas az elektromos halozathoz ...16

A mosogatogeip indfasa. 17

9) Hibaelhartoas 18

Mielő a szervizhez fordul. 18

Hibakódk. 19

Muszaki jellemzok 20

A kosarak bepakolása az EN50242 szabvány szerint

1. FONTOS BIZTONSÁGI INFORMÁCIO

FIGYELMEZTETÉS!

A mosogatógep hasznalata során vegye gyelembe az alabb felsorolt ovintézkedeseket:

A keszülék házartáson belül, illetve ahhoz hasonlo környezetben hasznalható, pl.:
- uzletek, irodák és egyéb munkahelyek teakonyhájában;
-gazdaságokban;
- hotelekben, motelekben vagy más szállashelyeken a vendégek által;
- panziókban.
A keszüléket 8 év ala glyermekek nem használhatják. Idősebb glyermekek és korlátozozikai, érzékszervi vagy mentális képességekkel rendelkező, illetve a keszülékkel kapcsolatos ismeretekkel és tapasztalaal nem rendelkező személyekCsak akkor használhatják, ha felügyelet ala állnak, vagy ha a keszülékbiztonságos használatával kapcsolatos utmutatást megkapták, és erk a gép használatával járó kockázataokat. Ne engedje, hogy a keszüléket glyermekei játékszerkényt használják. A sztást és karbantartást glyermekekCsak felnő felügyelete melle vegezhek. (Lásd: EN60335-1)
A keszüléket gyermekek vagy korlátozozikai, érzékszervi vagy mentális képességgel rendelkező, illetve a keszülékkel kapcsolatos ismeretekkel és tapasztalaal nem rendelkező személyek nem használhatják, csak ha e tevékenységüket egy, a biztonságukért felelosséget vallaló személy felügyeli és irányítja. (Lásd: IEC60335-1)
A keszülék kizárólag beltérien, és csak háztartási célokra használható.
- Az esetleges áramütés megelózés érdekében se a készüléket, se a kábelt, se a villásdugót ne merítse vizbe vagy más folyadékba.
- Kérjuk, minded sztasi és karbantartasi muvelet elő húzza ki a gép halóza csatlakozóját.
A sztáshoz használjon semleges mosogatószerrel benedvesite törlokendőt, majd törölje át a felületeket úraj egy száraz törlokendővel.

FÖ LDELESRE VONATKOZÓ UTASITÁSOK

Ezt a gépet bödelni kell. Hibás műkódés vagy meghibásodás esétén a bödlés csökken az áramütés kockázatát, mivel az elektramos áramot elveze. Ez a készülék böldelt háloza kábelle és böldelt háloza csatlakozóval rendelkezik.
- A halóza csatlakozó t a helyi szabályozásoknak megfeleloentelepîte és foldelt halóza aljzatba kell csatlakoztatni.
- A gép földelőcsatlakozásainak helytelen csatlakoztatása magában hordozza az áramütés kockázatát.
Ha a gép helyes földelésével kapcsolatban kétsegei merülnek fel, kérjen segitséget egy képze szakembertól vagy szervizmunkatárstól.
- Ne módosítsa a készülék csatlakozóját, ha az nem illik a halóza aljzatba.
- Szereltessen fel egy megfelelo haloza aljatot egy szakképze villanyszerelóvel.
- Tilos a mosogatógep kosarára és ajtajára állni, ülni, vagy ezeket rendeltétési céljuktól eltérően használni.
- Ne muködtesse a mosogatógepet, ha annak zárópaneljei nincsenek a helyükön.
- Ovatosan nyissa ki a muködő mosogatógép ajtajat, mert a gép besejéból viz csapódhat ki.
A gép nyito ajtajára los raállni, valamint arra bármilyen nehéz tárgyat tenni. Ellenkező esetben a gép elóredólhet.
A sztani kivist edenyek bepakolasakor:

1) Az éles tárgyakat úgy kell elhelyezni, hogy azok ne sértsek fel az ajtó szigetelését.

2) Figyelmeztétés: A késeket, illetve más szúró vagy éles résszel rendelkező eszközöket hegyükkel lefelé vagy fektete kell a gép kosarába helyezni.
- A mosogatóprogram befezejése után ellenőrizze, hogy a mosogatószer rekesze üres-e.
- Ne tegyen a gépbe muányag tárgyakat, ha azokon nem szerepel a "mosogatógépben szthato" jalóls.
Ha a mu'anyagból keszült tárgyon nincs erre vonatkoź jelolés, Ellenőrize a gyártó vonatkoź ajánlasait.
- Csak automata mosogatógepekhez készült mosogató- és öblítószereket használjon.
- Soha ne használjon a mosogatógepben szappant, készmosószert vagy ruházathoz készült mosószert.
- A gyermekeket mindig felügyelni kell, hogy ne játszhassanak a készülékkel.
- A keszülék ajtajat nem szabad nyitva hagyni, mert az megnöveli a gép felborulásanak kockázatát. Ha a halóza kabel megsérült, a gyártóval, illetve a gyártó hivatalos szervizében (vagy megfeleloen képze szakemberrel) kell kicserétetni, hogy az áramütés veszélye elkerülhétő legyen.
- A telepítés során los a háloza kábelt tülzo mertékben meghajlitani vagy kinyújtani.
- Ne módosítsa a gép vezérloegységeit.
- A mosogatógepet új tomlókkel kell a vizvezetékrecsatlakoztatni, használt tomlóket erre a celra nem szabad felhasználni.
- A mosogatógép maximum 14 személyes étkészlet sztására alkalmas.
A maximum bemene viznyomás 1MPa.
A minimum bemene viznyomás 0,04 MPa.

Ártalmatlanítás

• A gép csomagolóanyagait megfelelo módon kell ártalmatlanítani.
• Az összes csomagolóanyag ujrahasznositható.
• A muanyagból keszült részek nemzetközi szabványjelzésekkel vannak jelöve:

PE — polielén, pl. fóliázó csomagolóanyag

PS — poliszrol, pl. párnázat anyaga

POM—polioximelén, pl. muanyagkapcsok

PP - polipropilén, pl. sórtó rekesz

ABS — akrilnitril-butadién-szrol, pl. gezérlopanel

FIGYELMEZTETÉS!

A csomagolóanyag veszélyes lehet a gyermekekre!
A csomagolóanyagot és a készüléket, kérjuk, vigye egy ujrahasznosító közpointba. Ehhez vágja le a halóza kábelt és tegye az ajtó zárszerkezet hasznalhatatlanná.
- A karton csomagolóanyag ujrahasznosito papírból készult, és az úrafeldolgozható papírt gyújtőkonténerben kelli elhelyezni.
A termek megfelelo artilmatlanitásával Ön hozájárul azon -esetlegesen a környezetre és az embari egészségre gyakorolt - káros hatások megelőzéséhez, amelyeket a termek szabálytalan hulladékzelése okozna.
- A selejtezni kívánt termék megfelelo hulladékkezelése érdekében, kérjuk, tajekozódjon a helyi önkormányatznál vagy a hulladékkeelésert felelos szolgálatnál.
- ARTALMATLANITÁS: Ne osztályozás nélkūli lakossági hulladékként kezelje a terméket. A terméket a specialis hulladékkezelés érdekében elkūönítve kell ártalmatlanítani.

2. Gyors utmutato

A gép uzemeltetésénék részletes lefááert olvassa el a használa utmutató vonatkoź fejezeit.

A mosogatógép bekapcsolása	Nyissa ki a gép ajtaját, majd a mosogatógép elinditásához nyomja meg az On/O (Be/Ki) gombot.
↓

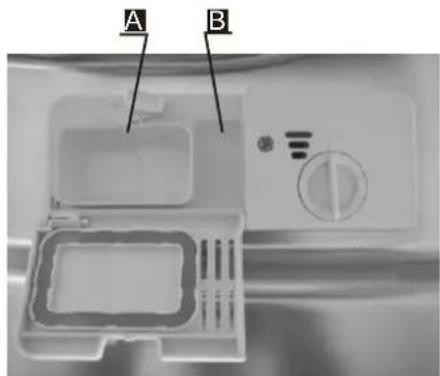

Tölts fe! a mosogatószer-adagolóf	"A" jelú rekesz: Minden programhoz. "B" jelú rekesz: Csak az elómosást is tartalmazó programokhoz. (Kövesse a használa utasitásokat!)
↓
Ellenőrizze az öblítószer szintjét	"C" jelú mechanikus kijelző Elektromos kijelző a gezérólópanelen (ha tartožék).
↓
Ellenőrizze a regeneráló só szintjét	(Csak vizlágyító rendszerrel elláto modelleken) Elektromos kijelző a gezérólópanelen (ha tartožék). Ha (néhéány modell esetében) a gezérólópanelen nincsen jelzőfény, a sou utántoltésénék ideje kiszámitá o masogatógépben lefuato programok száma alapján.
↓
Pakolja be a sztani kívánt edényetak	Távolítsa el az edényeken található nagyobb ételmaradékokat. Áztassa fel a lábasokba ége ételmaradékot, és csak ezután tegye az edényt a gépbe. Kövesse a kosarak bepakolására vonatkozó utasitásokat.
↓
Válasszon ki egy mosogatóprogramot	Zárja be a gép ajtaját, és nyomogassa a programgombat addig, amíg a kivalaszto program fel nem villan. (Lásda a "Használa Útmutató" fejezetet).
↓
Kapcsolja be a mosogatógépet	Nyissa ki a vizcsapot és nyomja meg a Start/Pause (Inditás/Szüneteltétés) gombot. A gép körülbelül 10 másodperc mulva elindul.
↓
Programmódosítás	1. Egy programválasztást csak akkor lehet módősítani, ha a kivalaszto program csak rövid ideje fut. Hosszabb idő után a mosogatószer már a gépbe kerüt és a vizszivayúzás is megkezdődő. Ebben az esetben a mosogatószert újra kell tolteni. 2. Nyomja meg a Start/Pause (Inditás/Szüneteltétés) gombot, ekkor a gép készenlé üzemmodba kerül. Nyomja meg újra a gombot tõbb mint 3 másodpercig, majd ezután módosithatja a programmot
↓
Kifelejte edény hozzáadása.	1. Nyissa resnyire a gép ajtaját. 2. A mosogatókar megállása után nyissa ki teljesen az útát. 3. Tegye a gépbe a kifelejte edényeket. 4. Zárja be a gép ajtaját. A mosogatógép 10 másodperc mulva működní kezd. FIGYELMEZTETÉS! Óvatosan nyissa ki a gép ajtaját. A nyito ajustón keresztül forró goź csaphat ki!
Program kózben kikapcsolt mosogatógép.	Ha a mosogatógépet a mosogatóprogram kózben kikapcsolja, a visszakapcsolás eló, kérjuk, valassza ki újra a megszakítio mosogatóprogramot, hogy a gép az erede programmot fuassa le.
↓
A mosogatógép kikapcsolása	Ha a mosogatóprogram lejárt, a gép 8 alkalommal hangjelzést ad ki, majd megáll. Nyissa ki a gép ajtaját. A gép et az On/O (Be/Ki) gomb megnyomásával tudja kikapcsolni.
↓
Zárja el a vizcsapot és pakoljka ki az edényeket.	Figyelmeztétés: a mosogatógép kipakolása eló varjon néhány percet (kb. 15 perc), mert az edények és es vőeszközök a program lejárta után még melegek, ezört törékyebbek. Így az edények jobban meg is száradnak. A kipakolást az also kosárral kezdje meg.

3. Használa utmutató

FONTOS:

A mosogatoge peltesitmenyenek jobb kihasznalasa erdekuben a gep elso hasznalata el olvassa el a hasznala utasitsakat.

Vezérlopanel

1. On/O (Be/Ki) gomb: a gép be-/kikapcsolársa szolgál.
2. Késleltete indítas gomb: Nyomja meg a gombat a késleeltétési idő novel séhez.
3. Késleltete indités gomb: Nyomja meg a gombot a késleltetési idó csökkentéséhez.
4. Kijelzó: megjeleni a program állapotát és az abból hatralévo idôt (programfázis, késleltétés stb.)
5. Programgomb: Nyomja meg a programgombot a kvant mosogatoprogram kivalasztasahoz.
6. Alt gomb: A dualzónas mosogatófunkcióhoz nyomja meg ezt a gombat és valassza ki, hogy a felsó vagy az also kosár van-e megtöltve. A jelzófény ennek megfeleloen fog világitani.
7. Start /Pause (Start/Szūneteltétés) gomb: A kivalaszto mosogatóprogram elindfására vagy a program szūneteltétésérszolgáó gomb.

Figyelem:

Gyerekzár: a mosogatóprogram lezáráshoz egyszerre nyomja meg a két késleltete indfás gombot.

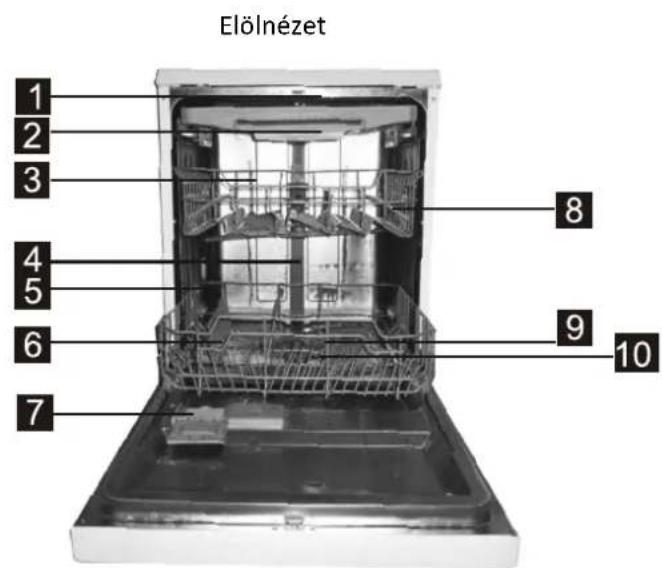

A mosogatógep funkciói

1. Felső mosogatókar
2. Evoeszkozkosar
3. Felső kosár
   4.Belso csO
4. Also kosar
5. Sórtó rekesz

1. Adagoló
2. Pohártó polc
3. Mosogatókarok
4. Szurószerelveny
5. Befolyócs-csatlakozás
6. Kifolyócső

4. Az elso hasznalatbavetel elo

Mieló a mosogatógep használatba venné:

A. Állítsa be a vílágyító
B. Tegyen a rekeszbe 1,5 kg sot, majd toltse fel a tartalyt vizzel.
C. Tölts meg az öblitószer-adagolôt
D. Toltsön be mosogatoszert

1. Vízlágyító

A vizlagyitot kezzel kell beallitani a vizkemenyseg-kapcsolo segitssegével.

A vizlagyto a gezetekes vizben talalhato asvanyi anyagok es sok eltavolitasara szolgal, amelyek a keszuléket rongalnak, vagy mukodeset hatranyosan befolyasolnak.

Minél többet tartalmaz a viz ezekból az asványi anyagokból és sókból, annál kemenyebb.

A vizlagyitot a lakohelyen jellemz'o vizkemenyseghez kell beallitani. A viz kemenysegt illetoen a helyi vizmuektol kaphat tajekoztatast.

A sofelhasznalás beallitása

A mosogatoge lehetovestesi, hogy a mukodesehez hasznalt viz kemenysige alapjan allitsa be a felhasnalt so mennyisegt. Ezaltal a sofelhasznalas opmalizalhato es testre szabhato.

Kérjuk, a sofelhasznalás beallitásához kövesse az alabbi lépeseket.

1. Zárja be a gép ajtajét s kapcsolja be a mosogatóhépet.
2. Nyomja le a Start/Pause (Start/Szuneteltetes) gombot tobb mint 5 percig, ami a gep bekapcsolasat koveto 60 masodpercen belul elinditja a vizlagyitas beallitasat. (A so es az oblitoszer toltesere gyelmezteto jelzofeny ebben az uzemmodban idokozonkent vilagit).
3. A helyi vizkeménységhez megfelelo beallitás kivalasztáshoz nyomja meg a Start/Pause (Start/Szuneteltétés) gombot. Az alábbi beallitás lehetósegek kovek egymást: H1->H2->H3->H4->H5->H6;
4. Nyomja meg a kapcsologombot a beallitás befejezeséhez.

VIZKEMENYSEG				Beálítás kódja	Sófelhasználás (gramm / mosogatóprogram)
°dH	°fH	°Clarke	mmol/l
0-5	0-9	0-6	0-0,94	H1	0
6-11	10-20	7-14	1,0-2,0	H2	9
12-17	21-30	15-21	2,1-3,0	H3	12
18-22	31-40	22-28	3,1-4,0	H4	20
23-34	41-60	29-42	4,1-6,0	H5	30
35-55	61-98	43-69	6,1-9,8	H6	60

Megjegyzés: 1

1^ = 1.25^ Clarke = 1.78^ fH = 0.178mmol / l

° dH: Német kemenységi fok
fH: Francia kemenységi fok
Clark: Angol kemenységí fok

Megjegyzes: 2

Gyári beállítás: H4 (EN 50242)

A viz kemenységét illetó tajékoztatasert forduljon a helyi vizmúvekhez.

MEGJEGYZES: Ha az Ö n-altal vásárolt mosogatógep nem használ vizlágyító, hagyja gyelmen kívül ez't a fejezetet.

VIZLÁGYITO

A viz kemenysége lakohelytól fuggoen valtozik. Ha a mosogatogepen kemeny vizet hasznal, az edenyeken lerakodas képzódik.

A gép spécialis vizlágyító rendszerrel muködik, amely oylan sós használ, amely eltávolítja a vizben talalható ásványi anyagokat és megelőzi a vizkókpzódst.

2. A so betöltese

MindigCsakmosogatogepekheazajanolsohthasznaljon.

A sotartó rekesz az also kosár ala talalhato, és az alábbiakban leírt modon kell feltölteni:

Figyelem!

• Csak mosogatógepkehz keszült sot szabad hasznalni! A nem mosogatógepvez keszült többi so, különosen pedig a konyhaso hasznalata a vizágyfó megrongálódásat idezi el. Amennyiben nem a gépvez megfelelo sot hasznal vizágyitásra, a gep ebböl fakado sérulésere a gyartó nem vallar garanciát, illetve az okozo kárert nem vonhato felelosségre.

• A sót mindig egy mosogatóprogram lefuatása elő tõltse be.
  Ezzel megakadályozhatja, hogy a mosogatógép aljan sószechék maradjanak, vagy hogy a kiömlö sós viz hosszabb ideig a gépben alljon, ami korroziot okozhat.

A. Az also kosár eltávoltása után csavarja le, és távoltsa el a sórtó rekesz zárókupakját.
B. Helyezze a tölcsert (tartozek) a nyfasba, és öntson a tartalyba körülbelül 1,5kg sólt.
C. Töltsfel a tartalyt vizzel. Normális jelenség, ha a sóartályból kisebb mennyiségú viz távozik.
D. A tartály feltoltése után szorosan csavarja vissza a zárókupakot az oramutató jrásával megegyező irányba.
E. Miután a tartályt megtöltöe, a só pólására gyelmeztető jerzófény kialszik.
F. A so betöltését kōveteón azonnal indítson el egy mosogatóprogamot (ajánlo egy rovidebb programot lefuatni). Ennek hiányában a sós viz megrongálhatja a szúrorendszert, a szivayút és a mosogatógép más, fontos részeit. Ebben az esetben a garancia érvényét gez.

MEGJEGYZES:

1. A sóartálytCsak akkor kell felttolteni, ha a so alacsony szintjere gyelmezteto jelzofeny a vezrlopanelen vilagitani kezd. A so oldódasanak mertéketól fuggoen a jelzofeny a sóartályfeltoltését kovetoen is vilagithat. Ha (néhany modell esetében) a vezrlopanelen nincsen jelzofeny, a so utantoltésénék ideje kiszamithato a mosogatógepen lefuato programok szama alapjan.
2. Ha a gépben a so kiömlö, eltávoltására egy áztatóprogramot vagy egy rövid mosogatóprogramot kell lefuatni.

3. Öblitósser-adagoló toltése

Öblitószer-adagoló

Az öblitószer a mosogatóprogram utolsó fázisaban kerül a vizbe, és azt hivato megakadályozni, hogy az edényeken a mosogatas után vizcsepp- vagy vizkófoltok maradjanak. Emelle elósegí a viz lepergetését, azaz az edenyek hatékonyabb száradasát. Az Öl altal vásárolt mosogatógep folyékony öblitószer használatára tervezték. Az öblitószer-adagoló az ajtó besejében, a mosogatószer-adagoló melle található. Az adagoló megtöltéséhz nyissa ki az adagoló fedelét, majd öntson öblitószert a tartályba, amig a szintjelő teljes mértékben fekete szinúre nem valtozik. Az öblitószer-adagoló urtartalma kb. 110 ml.

Az oblitoszer funkciója

Az oblitoszer az oblités utolsó fázisaban kerul a gépbe és az alapos obltés biztostására, valamint a folt-és cseppképzódes megakadályozására szolgál.

Figyelem!

Csak mosogatogepekhez keszult, markás öblitószert használjon! Az öblitószer-adagolóba soha ne töltsön semmilyen más anyagot (pl. mosogatoge-p-sztószert, folyékony mosóSZert). Ez megrongálhatja a készüléket.

Mikor kell a gépbe öblitószert tölteni?

Ha a gezelopanelen nem talalhato az oblitoszer szintjenek csokkenesere gyelmeztet o lampa, a folyadek szintjere a fedel melle talalhato, "C" jelufolyadekszintjelzo szinebol kovetkezteth. Amikor az oblitoszer-adagolotartalya tele van, a kijelzo szine fekete. Az oblitoszer csokkenesel a sotet szin merete is csokken. Soha ne hagyja az oblitoszer szintjet 1 / 4 -es telfeseg alc csokkeni.

Az oblitószer csokkenésével a szintjelzó fekete pont az alábbi abrán lathato módon valtozik.

• Tele
  3/4
  1/2
  1/4 - a foltkepzodes megakadalyozasara az adagolot fel kell tolteni
  Ures

1.Az adagoló megnyitásához fordítsa a kapcsolót az "open" (nyito) nyil irányába (balra), majd emelje ki.
2.Öntse az öblitószert az adagolóba. Ügyeljen arra, hogy ne toltse tül.
3.Helyeze vissza a fedelet: igazfsa az "open" (nyito) nyihoz, majd fordfsa el (jobbra) a zart nyiranyaba.

MEGJEGYZÉs: Törölje le a toltés közben kicsordult öblitószert egy törlokendóvel, hogy a tulzott habképzódest a következő mosogatas ala megelózze. Ne felejtse el bezární az adagoló fedelét, mieló a mosogatogép ajtaját becsukja.

Öblítószer-adagoló beállitása

Az oblitószer-adagoló négy vagy hat pozióba lehet allitani. A kapcsoló elóször mindig a 4. allasba kell allitani. Ha foltképzódest vagy elegtelen szaradast tapasztal, novelje az oblitószer mennyiségot, azaz az adagoló fedelének eltávolítasa utan allitsa a kapcsoló az 5. allasba. Ha az edenyek továbbra sem megfeleloen szaradnak, vagy foltosak maradnak, allitsa a kapcsoló a kovetkezó allasba, amig az edenyek foltmentesek nem lesznek. A javasolt beallitás a kapcsoló 4. allasa. (Gyári beallitás: "4")

MEGJEGYZES:

Novelje az adagolast, ha az edenyeken a mosogatas utan vicsepp- vagy vizkofohtok lathotk. Csokkentse az adagolast, ha az edenyeken fehér csikok, az üvegedenyeken vagy a kések elén pedig kékes Imréteg jelenik meg.

4. Mosogatoszer

A mosogatoszerek kémiai hatóanyagaik révén távolítják el az edényekre tapadt piszkot, amely a mosogatóvizzel égyú távozik a gépból. A kereskedelmi forgalomban kaphato mosogatoszerek tobbsége alkalmas erre a celra.

Figyelem!

A mosogatoszer megfelelo hasznalata

Csak mosogatogepekhez keszult mosogatzert szabad hasznalni! Tartsa a mosogatzert huvos es szaraz helyen. Ne teye a por allagu mosogatzert a mosogatogepe addig, amig az edenyeket be nem pakolta.

Mosogatoszerek

3 féle mosogatoszer kaphato:

1. Fosztáf-és klórtartalmú mosogatoszer
2. Foszfaartalmu es klórmentes mosogatoszer
3. Foszt-fat-és klórmentes mosogatószer

Az ujabb pusu, por allagú mosogatószerek általában nem tartalmaznak foszfátot. Ezek igy nem rendelkeznek a fosztá altalBiztosito vizlágyitó funkcióval. Emia azt javasoljuk, hogy abban az esetben is toltse meg a sóadagolót, ha a viz keménysége csak 6°dH. Ha kemény vizü területeken foszfátmentes mosogatószert használnak, az edenyeken, poharakon es evöeszközökön gyakran fehér foltok jelennek meg. Ebben az esetben a jobb eredmény elerése érdekében használjon tobb mosogatószert. A klómentes mosogatószerek fehérító hatása alacsony. Emia a makacs elszínezódések nem fognak teljes mertékben eltünni. Ebben az esetben valasszon magasabb hörmséklenmuködǒ mosogatóprogramot.

Mosogatoszer-koncentratumok

Kémiai összétételük alapján a mosogatószerek két alappusba sorolhatók:

• hagyományos, maró komponenseket tartalmazó, lúgos mosogatószerek
• alacsony lugtartalmú, természetes enzimeket tartalmazó, koncentrált mosogatószerek

Mosogatoszer-tableák

A különboző markájú mosogatószer-tableák eltrosebességgel oldónak fel. Emia egyes mosogatószer-tableák a rovid mosogatóprogramok ala nem képesek kifejteni teljes sztóhatásukat. Ezert kérjuk, hogy mosogatószer-tableák használata esétén hosszú mosogatóprogramokat valasszon, hogyBiztositsa a mosogatószer-maradványok teljes eltávolítását.

Mosogatoszer-adagoló

A mosogatoszer-adagolot minded mosogatoprogram elo fel kell tolteni a mosogatoprogram-tablazatban olvashato utasitásoknak megfeleloen. Az On altal vásárolt mosogatógep a hagyományos modellekhez képest kevesebb mosogató- és öblöszert hasznal. A gép normal toltösege eseten altalaban már egy evokanalnyi mosogatoszer legendő. Szennyezebb edenyek mosogatasához azonban tobb mosogatóserre van szükség. A mosogatószert mindig kozvetlenul a mosogatoprogram inditasa elo toltse be a gépbe, kulönben a mosogatószert nedvesség érhe, és igy nem fog megfeleloen feloldódni.

Milyen mennyiségu mosogatószert használjon

MEGJEGYZÉS:

Ha a fedel zárva van, nyomja meg a kioldógombot. A fedel ekkor felugrik.
- A mosogatoszert mindig kozvetlenul a mosogatoprogram inditasa elo toltse be.
Csak mosogatogepekhez keszult, markas mosogatoszt hasznaljon!

FIGYELMEZTETÉS!

A mosogatógephez használt mosogatoszer maró hatású! Gyermekektől mindig tartsa távol.

A mosogatoszer betoltese

Töltsfel a mosogatoszer-adagolot mosogatoszerrel. A jelzes az adagolasra vonatkozik az alabbiakban bemutatoak szerint:

A. A fó mosogatóprogramhoz való mosogatoszer helye.
B. Az elómosogatáshoz való mosogatoszer helye.

Kérjuk, tartsa be a mosogatoszer csomagolasán feltüntete,
tárolásra és adagolásra vonatkozo gyártói ajánlasokat.
Zárja le a fedelet, és nyomja a helyere.

Ha az edenyek erósen szennyezek, töltsön további mosogatószert az elómosogatasra szolgálo mosogatószer-adagolóba. Ez a mosogatószer az elómosogatas fázisaban fej ki hatását.

MEGJEGYZES:

• Az egyes programokhoz szükséges mosogatoszer mennyiségère vonatkozo információ t a 11. oldalon találja.
  Kerjuk, vegye gyelembe, hogy az edenyek szennyezettségétól és a viz kemenységétól fuggöen elteresek előfordulhatnak.
  Kerjuk, tartsa be a mosogatoszer csomagolasan feltuntete gyartoi ajanolasokat.

5. A mosogatógep kosaranak megtöltese

Ajánlas

Lehetoseg szerint mosogatogepen szthato edenyeket es eveszozket vasaroljon.
Hasznaljon az edenyekhez "kmeletes", semleges hatasu mosogatoszert. Ha tovabbi informaciora van szuksege, forduljon a mosogatoszer gyartojahoz.
Kényesebb edények esétén valassza a legalacsonyabb hómérskletú mosogatóprogramot.
A serulések és károk elkerülse erdekében ne vegye ki a poharakat és az evöeszköket kozvetlen ü a mosogatóprogram befejezese utan.

A következő evöeszközök és edények mosogatógpben való mosogatasra

nem alkalmasak:

• Fa-, szaru-, porcelán- vagy gyöngyház nyelú tárgyak.
  Nem hoall muyanyagból keszült edenyek
  Ragaszto, nem hoaló, ank evöeszközok
  Kötoanyaggal préselt evoeszközok és edenyek
• 0 n-vagy réztárgyak
• 0 lomkristály
• Acélból keszült, rozsédásodásra Hajlamos tárgyak
  Fatalak
• Szintekus szalból keszült tárgyak

korlatozoan alkumasak:

• Bizonyos pusu üvegek homályossá valnak, ha túl gyakran sztják öket mosogatógépben
• Az ezust- vagy aluminiumrészek a mosogatas ala Hajlamosak elszénzódni
  A zománcminták mosogatógepben törtent gyakori mosogatas esétén elhalványulhatnak.

A mosogatógep kosaranak hasznalatára vonatkozo tudnivalók

(A mosogatogép jobb teljesitménye érdekében tartsa be a bepakolársa vonatkozó utmutatasokat.

A kosarak és az evőeszköztartók megjelenése és jellemzői elterhetnek az Ön által vásárolt modell hasonlós részeitöl.)

Tavolitsa el az edenyeken talalhato nagyobb etelmaradekokat. Aztassa fel az edenyekben leege etelmaradekot. Az edenyeket nem szukséges folyo viz ala leobliteni.

A mosogatni kivant eszkozket a kovetkez'modon helyeze el a mosogatogepen:

1. A bogreket, poharakat, fazekakat/labasokat stb. nylasukkal lefelé fordva.
2. Yes vagy mélyedesekkel rendelkezó tárgyakat rézsut, hogy a viz lepolyhasson róluk.
3. Az összes evöeszközt hegyükkel lefelé, biztanságosan rögzítve kell elhelyezni.
4. Minden eszkocz uty kell bepakolni, hogy a mosogatas ala a mosogatokarok forgasat ne akadalyozzak

MEGJEGYZÉS: Nagyon kis méretú tárgyak nem szthatók a mosogatógépben, mert konnyen kieshetnek a kosárból.

• Az ureges tárgyakat, azaz a cséséket, a poharakat, a lábasokat stb. a nylásukkal lefelé tegye be a gépbe, hogy a viz ne gyulhessen össze az uregekben vagy a mélyedesekben.
• Az edényeket és evőszköket nem szabad egymásba tenni vagy egymásra fektetni.
  A poharak sérulésének elkerulése érdekében azok nem érhetnek egymáshoz.
• A nehezebben sztható, nagy méretú tárgyakat az also kosárban kell elhelyezni.
  A felso kosar a kenyesebb es konnyeabb targyak, azaz pl. a poharak, cseszek es bogrek elhelyezesere szolgal.
  A hosszú pengével rendelkezo, fuggolegesen elhelyeze kések serulésveszélyt jalenthetnek!
  A hosszú és/vagy éles evöeszköket, pl. a késeket a felső kosárban, fektetve kell elhelyezni.
  Kerjuk, ne toltse tul a mosogatogepet. Ez a jo stasi eredmemy es az energiafelhasznalas szempontjabol fontos.

A mosogatógekipakolása

Annak megakadályozására, hogy a felső kosárból viz csöpögjön az also kosárba, ajánlo előként az also kosarat kipakolni.

Az edenyek helyes elhelyezese

A felso kosar bepakolasa

A felső kosár a kényesebb és konnyebb tárgyak, azaz pl. (enyhén szennyeze) poharak, csészek, szószos talkák, bogrek, valamint tányerok, kisebb tálak és lapos labasok elhelyezésérszolgál. Az edenyeket és etkészleteket úgy kell elhelyezni, hogy azok a vizsugar hatására ne mozduljanak el.

Az also kosár bepakolása

A nagy és nehezebben szthato edenyeket, pl.
labasokat, fazekakat, fedőket és talakat az alábbi abrán
latható modon, az also kosárban ajánlo elhelyezni. A
talalóedenyeket és a nagy fedőket lehetőleg a kosár
szele körül helyezze el, hogy ne akadályozzák a
mosogatókarok forgását.

Kerjuk, ne feledje:

A fazekakat, taloedenyeket stb. mindig nyfasukkal lefelé kellelhelyezni.
A mély edényeket megdontve kell elhelyezni, hogy a viz kifolyhasson belólük.
■ Az also kosaron két konnyen lehajthato akasztórs talalható, amely lehetové teszi további vagy nagyobb lábasok, fazekak és talak bepakolásat.

A felső kosár beállitása

A felső kosár magassága allithato, hogy a nagyobb eszközöknek az also/felső kosárban tobb helye legyen. A felső kosár magassága kerekek eltro magassagban levő sinre helyezével allithato. A hosszú tárgyat, a talaló eszközoket, a salatas kanalakat és a késeket a polcra kell helyezni, hogy ne akadályozzák a mosogatókarok forgását.

Emelje a kosarat a felso pozicioba
Húzza fel a kart a kosár
Leeresztéséhéz

Állitókar

Az akasztórs visszahajtása

A lábasok és fazekak jobb elhelyezése érdekében az akasztosor a jobb oldali képen láthato modon lehajthato.

Az also kosár akasztórsoinak modositása

A lábasok és fazekak jobb elhelyezése érdekében az akasztosor a jobb oldali képen lathato modon lehajthato.

Evoeszkoztartó kosár

Az evöeszközök nyelükkel felfelé kell a kosában elhelyezni. Ha a gép oldálso kosárral is rendelkezik, a kanalakat elkülön°FVE, a számukra kialakfo helyre kell tenni. A hosszú eszközök tíszintesen, a felső kosár elejérE, a képen lathato módon kell elhelyezni.

FIGYELMEZTETÉS!

Egy târgy sem lóghat ki a kosár alján Az éles eszközöket mindig elükkel lefelé helyezze a kosárba.

SajatBiztonsagaesaminosegi sztas erdekeben az evoeszkozoket az alabbiak betartasaval helyezze a gépbe:

Netakarjakegymast.
Nyelukkel lefelé álljanak.
A kěseknek és a szúró evöszkökönek viszont nyelükker felfelé kell allniuk.

6. A mosogatóprogram elindítása

Mosogatoprogramok tablazata

MEGJEGYZES: ( ) jelentese: öblitöszeit kell tolteni az öblitöszer-adagolóba.

A vizfogyasztás nem tartalmazza a regenerálo viz mennyiségét

Mosogatóprogram	Informaçãoa programválasztáshoz	Mosogatóprogram leirása	Mosogatószer elő/fő	Időtartam (perc)	Energia (Kwh)	Viz (l)	Öblitőszer
Automata Auto	Automata érzékelésű mosás: enyhén, normal mádon vagy erősen szennyeze, raszáradt ételmaradványt tartalmazó vagy nem tartalmazó edényekhez	Előmosogatás (45 °C) Automata mosás (45-55 °C) Ö blítés Ö blítés (62 °C) Szárítás	5/30g	120-180	0,9-1,3	8,4-12,7	★
Intenzív	Erősen szennyeze edények, normal szennyezeségőfazekak, lábasok, tányérok, stb. és raszáradt ételmaradékok	Előmosogatás (50 °C) Mosogatás (65 °C) Ö blítés Ö blítés Ö blítés (55 °C) Szárítás	5/30g	165	1,3	17	★
Normál	Normál szennyezeségőfazekak, ták, poharak és enyhén szennyeze lábasok	Előmosogatás (45°C) Mosogatás (55 °C) Ö blítés Ö blítés (65 °C) Szárítás	5/30g	180	1,2	13	★
eco (*EN 50242)	Általános program normal szennyezeségő teritékekhez. Az energia- és vizfogyasztás szempontjából a leghatékonyabb mosogatóprogram az ilyen edényekhez.	Előmosogatás Mosogatás (50 °C) Ö blítés (60 °C) Szárítás	5/30 g	180	0,83	10	★
60 perces program 60 min	Enyhén szennyeze edényekhez, melyek nem igényelnek tókéletes szárítást.	Előmosogatás (50 °C) Mosogatás (60 °C) Ö blítés (60 °C) Szárítás	5/30 g	60	1,05	10	★
Üveg	Enyhén szennyeze edényekhez és üvegneműhöz	Előmosogatás Mosogatás (40 °C) Ö blítés Ö blítés (60 °C) Szárítás	5/30 g	115	0,82	13	★
Gyors	Rövidebb mosogatóprogram enyhén szennyeze edényekhez és gyors mosogatáshoz.	Mosogatás (45 °C) Ö blítés Ö blítés (45 °C)	20g	40	0,6	11	★

MEGJEGYZES:

*EN 50242: Ez egy tesztprogram Az EN502424 szabványak megfelelo, összehasonlitó tesztre vonatkoź informacjać:

• Kapacitás: 14 személyes terítek
  Felső kosár poziúója: sineken futó felső kerekek
  Öblitöszer-adagolobéallitas:6
• Fogyasztás kikapcsolva: 0,49 W; Fogyasztás keszlenétben: 0,45 W.

Bekapsolás

Mosogatóprogram indítása

1. Húzza ki az also és a felső kosarat, pakolja be az edényeket, majd tolja vissza a kosarakat.
   Ajánlo elóször az also kosarat bepakolni, majd ezt követően a felsőt (lásd "A mosogatógép kosarának megtöltese" fejezetet.)
2. Tölts be a mosogatoszert (lásda a "So, mosogatoszer és öblítoszer" fejezetet.)
3. Csatlakoztassa a halóza csatlakozot az elektromos halózathoz. A gép 220-240 VAC/50 HZ tapellatast igényel, a halóza aljzat szükséges specikációja: 10A 250VAC. Ellenőrizse, hogy a vizcsap teljesen ki van nyitva.
4. Zárja be a gép ajtajat, majd a mosogatógep elindíasahoz nyomja meg az On/O (Be/Ki) gombot.
5. Nyomja meg a programgombot. A mosogatóprogram az alábbi sorrendben valtozik:

Auto->Intensive->Normal->ECO->1 Hour->Glass->Rapid; (Automata->Intenzú->Normál->ECO->60 perces->ü veg->Gyors) A program kivalasztásakor a jelzófény világítani kezd. Ezután nyomja meg a Start/Pause (Start/Szüneteltétés) gombot. A mosogatógep muködni kezd.

MEGJEGYZÉS:

Ha a mosogatas ala a program szuneteltete sé celjából megnyomja a Start/Pause (Start/Szüneteltétés) gombat, a LED kijelzo "Bbb" abbahagyja a villogást, és a mosogatógep percenként hangjelzész ad, amg 0 n ujra meg nem nyomja a Start/Pause (Start/Szüneteltétés) gombat.

Programmódosítás

Fontos tudnivalo:

1. Egy elindo programotCsak akkor lehet modostani, ha a kivasztott mosogatoprogramCsak rovid ideje fut. Egy bizonyos id' eltelte utan a mosogatoszer már a gepbe kerult, vagy a mosogatogepmár leeresztee a mosogatovizet.

Ebben az esetben a mosogatoszer-adagolot ujra meg kell tolteni (lasd a "A mosogatoszer betoltese" fejezetet).

1. Nyomja meg a Start/Pause (Start/Szuneteltetés) gombot, ekkor a gép készenlé üzemmodba kerül. Nyomja meg újra a gombot tobb mint 3.masodpercig, majd ezutánódosíthatja a programot, (lásda "Mosogatóprogram inditása" fejezetet).
2. A LED kijelzo a mosogatoge p allapotar ol nyujt informaciót:

a) A LED kijelzón lathato: Készenlét
b) A LED kijelzón lathato: 'H:MM' és nem villog Szuneteltetve
c) A LED kijelzón lathato: 'H:MM'és villog--- A gép muködik

MEGJEGYZÉS:

Ha egy mosogatoprogram ala O n kinyitja a gep ajtajat, a LED kijelzó "BBB'abbahagyja a villogast es a mosogatogep percenkent hangjelzest ad, amig On be nem zarja a gep ajtajat. Az ajto bezárasat kovetoen a mosogatogep 10 masodperc mulva folytatja a programot.

Elfelejte egy edenyt a gépbe tenni?

Egy elfeje t edenyt barmikor betehet a mosogatogepe, miel o a mosogatoszer-adagolofedele kinyfik.

1. Nyomja meg a Start/Pause (Start/Szuneteltetés) gombot a mosogatas megallfáhsaHOZ.
2. Nyissa résnyire a gep ajtajat.
3. A mosogatókar megállása után nyissa ki teljesen az ajtót.
4. Tegye a gépbe a kifelejte edenyeket.
5. Csukja be a gép ajtajat.
6. Nyomja meg a Start/Pause (Start/Szuneteltetés) gombat, a mosogatógep 10 másodperc mulva muködn kezd.

A mosogatoprogram vége utani teendok

Ha a mosogatóprogram lejárt, a gép 8 masodpercig hangjelzést ad ki, majd megáll. Az ON/OFF (KI/BE) gomb megnyomásával kapcsolja ki a gépet, zárja el a vizcsapot és nyissa ki a mosogatógép ajtaját.

A mosogatógep kipakolása eló varjon néhány percet, mert az edenyek és evöeszközok a program lejárta után meg melegek, ezert torekenyebbek. igy az edenyek jobban meg is száradnak.

A mosogatoge p kikapcsolasa
Egy mosogatoprogramCsak akkor jartle,ha a jelzofeny vilagit, de marnem villog.
1 Nyissa ki a gép ajtajat. Kapcsolja ki a gépet ON/OFF (KI/BE) gomb megnyomásával.
2 Zárja el a vizcsapot.

• ó vatosan nyissa ki a gép ajtajat.

A forro edenyek erzekenyek az utodresre. Emia a mosogatogep kipakolasa elo hagyja az edenyeket kb. 15 percig lehulni.

Nyissa ki a gép ajtajat, hagyja félig kinyitva, majd az edenyek eltávolítasa eló varjon néhány percet. igy az edenyek lehülnek és alaposabban megszáradnak.

A mosogatogekipakolasa

Normális jelenség, ha a mosogatógep belseje nedves.

Elóször az also kosarat urítse ki, ezután a felsőt. Igy megelőzhe, hogy a felső kosárból viz csepegjen az also kosárban található edényekre.

FIGYELMEZTETÉS!

A mosogatas ala veszelyes a gép ajtajat kinyitni,
mert forró viz csaphat ki a gépból.

7. Karbantartás és sztás

Szurórendszer

A szuró megakadályozza, hogy nagyobb etelmaradékok vagy tárgyak a szivayú besejébe kerüljenek. A maradékok elzarhatjak a szurôt, igy azokat minded esetben el kell távolítani.

A szurorendszer egy durva szurobol, egy lapos (fó) szurobol ée egy mikroszurobol (nomszuro) ally.

Fó szúró 1

Az ebbe a szuróbe kerult etel-és szennyezódesmaradványokat az also mosogatókar specialis vizsugara szétporlasztja, és a lefolyóba mossa.

Durva szuro 2

A lefolyot eldugitani képes, nagyobb méretu szennyezódéseket, pl. a csontokat vagy az üvegtörmeléket a durva szuro fogja fel. A szuro által össegyüjto szennyezódések eltávolításához ovatosan nyomja össze a szuro felse résenzhen talíható csapot, és emelje ki a szuro't.

Finom szuro 3

Ez a szuró a mosogatogép also réséból gyüj össze az etel-és szennyezódesmaradványokat és megakadályozza, hogy visszakerüljenek az edenyekre.

Szur'szerelveny

A szuró a mosogatóvizbe kerult etelmaradványok hatékony öss眩gyújtésere szolgál és megakadályozza, hogy ezek a szennyezódések vissakerüljenek a mosogatóvizkorbe.

A legjobb mosogatasi teljestmeny es -eredmeny elereshez a szuroket rendszeresen meg kell sztani. Ennek erdekuben a szurobe kerult nagobb etelmaradvanyokat ajanlo minded mosogatas utan a felkorives szuró es az szurocsesze folyo viz ala torteno atoblitesevel eltavolitani. A szuroszerelveny kiemelsehez huzza a szuroszerelveny nyelét felfelé.

FIGYELMEZTETÉS!

A mosogatogepet soha nem szabad a szurok nelkul mukodtetni.
A szurok nem megfelole vissahelyezese lerontja a mosogatas hatasfokat.

1. lépés: Forditsa el a szúrot az oramutato jarásával ellentêtes irányba

1. lépés: emelje fel a szúróśszerelvenyt

MEGJEGYZES: Az 1. és 2. lépés sorrendben történő vegrehajtása a szürörendszer kiemelésére szolgál: a 2. és 1. lépés vegrehajtásanak sorrendje pedig a szürörendszer vissahelyzésére való.

Megjegyzésk:

• Minden mosogatas utan ellenorizze a szurok allapotat.
• A durva szuró kicsavarásával kiemelhe a szurórendszert. Távolítson el(AP) meg a szuroket folyó viz ala.

MEGJEGYZÉS: A teljes szúróśzerelényt hetente egyszer meg kell sztani.

A szúró sztása

A durva és a nomszúró sztásához használjon kefét. Állitsa össze a szúróket az utolsó oldalon található abrán látható mádon, majd helyezze vissza a mosogatógépbe, tegye a helyere és nyomja lefelé.

FIGYELMEZTETÉS!

A szurok sztasa soran ne utogesse oket. Ez deformalhatja a szuroket, ami csokkenthe a mosogatogehatasfokat.

A mosogatógep apolása

A verzérlopaneelt egy enyhén nedves törlikendövel szthatja meg.

A sztás után alaposan törölje szárazra.

A gép külsejének sztásához hasznaljon fényésító viaszt.

A mosogatógep egyik részenek sztásaho zse hasznaljon éles tárgyakat, suroló hatásu kendôt vagy maró sztószereket.

Az ajtó sztása

Az ajtóelek környékének sztásáhozCsak puha, meleg vizzel benedvesite törlokendöt használjon. Ne használjon semmilyen spray állagu sztószert, mert igy elkerülhe, hogy az ajtóárba és a gép elektramos részeibe nedvesség kerüljön.

FIGYELMEZTETÉS!

• Soha ne hasznaljon stó sprayt az ajtópanelek stásához, mert az károsthatja az ajtózárat és a gép elektromos egységeit.
• Surolszereket ésBizonyos pusu papirtórloket nem szabad használni, mert felsérthek a rozsdamentes acelfelületeket, vagy ezeken foltot hagyhatnak.

Ovja a gépeta fagyveszélytól.

Kérjuk, telen tartsa be a fagyvelelemre vonatkozó utasitásokat. Minden mosogatas utan az alábbiak szerint járjon el:

1. Valassza le a mosogatogepet az elektromos halozatról.
2. Zárja el a vizcsapot, és valassza le a viztömlőt a vizvezetékról.
3. Eressze le a vizet a tomlobol es a szelepbol. (A viz osszegyujtesehez hasznaljon egy edenyt)
4. Csatlakoztassa vissza a tomlot a szelepre.
5. Távolítsa el a dob alán talalhato szürôt, és egy szivacs segítségevel szárítsa ki a mélyedésben talalhato vizet.

MEGJEGYZES:

Ha a mosogatogejegesedes mia uzemkeptelenne valik, kjeruk, forduljon a szerviz munkatarsahoz.

A mosogatókarok sztása

A mosogatókarokat rendszeresen sztani kell, mert a kemény vizben talalhato anyagok eltömîthek a vizszórókat és a csapágyakat.

A felső mosogatókar eltávolításához fogja meg az anyacsavart, fordítsa el az oramutató jarásával megegyező irányba, majd távolítsa el.

Az also mosogatokar eltavolitasahoz huzza ki a mosogatokart felfelé.

Mossa el a karokat meleg, mosogatoszeres vizben, majd egy puha kefevel sztsa meg a szorofejeket. Alaposan öblitse el, majd helyezze vissza öket a helyükre.

A mosogatógep megfelelo állapotanak megörzese

• Minden mosogatas utan

Minden mosogatas utan zarja el a vizcsapot, es hagyja a gep ajtajt kissy nyitva, hogy a szagok eltavozhassanak.
Huzza ki a halóza csatlakozót.

Tisztás es karbantartás elő mindig húzza ki a halóza csatlakozó t a konnektorból.

• Ne hasznaljon oldszert vagy surolszert

A mosogatoge p kulejenek vagy gumibol keszult rzesinek sztasyho z ne alkalmazzon oldszert vagy dorzhatasu sztaszereket.

Csak mosószeres vizzel benedvesite trolokendt használjon.

A gép belso felüelein képzódö foltok eltávolitásához hasznaljon egy viz és ecet keveréköbe marto nedves törlokendőt vagy SPECIALAN mosogatogepek sztására készült sztószert.

Ha a gépet hosszabb ideig nem használja

Ajánlo az üres mosogatógepen egy mosogatóprogramot lefuatni, majd a halóza csatlakozó t a konnektorból kihúzni, a vizcsapot elzární és a gép ajtaját résnyire nyitva hagyni. Ezáltal az ajto tòmtései hosszabb éleartamúak lesznek, és a gép belsejében nem képzödnk kelemetlen szagok.

A keszülék mozgatása

Ha a mosogatogepet el kell mozditania, a mvelet alatt probalja meg mindig fuggoleges helyzetben tartani. Ha felttlenul szukseges, a gepet a hatara is fordithatja.

Tömitések

A mosogatogepben képzódo kelmetlen szagokat a tomitésekbe ragadt etelmaradékok okozzák. Ezt megelózhe, ha a tomitéseket rendszeresen letörli egy nedves szivaccsal.

Helyezze a mosogatogepet a kivist helyre. A gep hatsro rzesenek a mogoe levofalhoz, oldalainak a mellee talalhatoszekrenyekhez vagy falakho zell ernie. A mosogatogebp befolyo- es kifolyocsovel rendelkezik, melyeket a teleptes megkonnyitese erdekuben jobb vagy bal oldira is el lehet helyezni.

A gép vizszintbe helyezése

Ha a gépet a helyère tee, a mosogatógep magassagá t a lábakon talalhato csavarok elforditásával tutja a kivant szintre hozni. A mosogatógépet semmilyen esetben sem lehet 2^ -nál jobban megdonteni.

Elettromos csatlakoztatás

FIGYELMEZTETÉS

SzemélyesBiztonsága érdekében:

Ehhez a géphez ne használjon hosszabbíto zsinórt vagy adaptercsatalkozót.

Soha, semmilyen körülmenyek esetén se vágja el vagy szüntesse meg a födelókábelt.

Elektromossági kovetelmenyek

Kérjuk, Ellenörizze a szükséges feszült séget a termek adaáblájan, hogy a mosogatógep megfelelo tapellátras ra csatlakoztassa. Alkalmazza az előrít 10 amperesBiztositéket, az ajánlo áramkor-megszaktót, illetve hasznaljon külön a gép szárá fenntarto áramkört.

A hasznalat elo gondoskodjon a megfelelo foldelésrol

Elektromos csatlakoztatás

Ellenorizze, hogy a keszüléken megjelölt feszültseg és frekvencia megegyezik a használni kivant hálozat feszültsegével és frekvenciajával. Csak megfeleloen foldelt háloza aljatba csatlakoztassa a háloza csatlakozót. Ha a használni kivant háloza aljat nem megfelelo a háloza csatlakozó szamára, cserélje ki a háloza aljatot, mintsem hogy adaptert használjon, mert az tulmelegedest és tuzet okozhat.

Abiztonsagi tomlo csatlakoztatasa

A mosogatógep uj csokészeel kell a vizhalózatra csatlakoztatni. Régic sokészlet nem hasznalható fel uyra.

A viznyomás értékének 0,04 MPa és 1 MPa kóze kell esnie. Ha a viznyomás értéke kisebb a megengede minimumnal, kéjen tanácsot a szerviztól.

1. Teljesen húzza ki aBiztonsági tomlôt a mosogatogép帽子ó részen talalhato tárolókeszból.
2. Erősítse a csövet egy 3/4" -os külso csavarmenetes vizcsaphoz.
3. A mosogatogepi inditasa elo teljesen nyissa ki a vizet.

INFORMÁCIO A BIZTONSÁGITOMLOROL

ABiztonsagi tomló dupla fallal rendelkezik. A tomlórendszer megakadályozza a viz áramlását, ha a befolyócső eltörik, vagy ha a befolyócső és a külso gégecsötomlo köz légrésbe viz kerul.

FIGYELMEZTETÉS!

Ha a mosogatogepet es egy hulladekaprítot ugyanarra a lefolyocso re cslakoztat, a cso felrobbanhat. Ha On hulladekaprítot is hasznal, ajnlo annak csövet leválasztani, és a nyilást eltömteni

Abiztonsági tomló leválasztása

1. Zárja el a vizet.
2. Engedje ki a vinyomast a nyomaskioldo gomb megnyomasaval. Ez megszunte a vinyomast es vedelmet nyujt az ellen, hogy Ont vagy a helisyeget eros vissugar erje.
3. Csavarozza le aBiztonsagi tomlot a vizcsapról.

HIDEG VIZ CSATLAKOZTATASA

Csatlakoztassa a hideg vizes befolyocsovet egy 3 / 4'' -os kulso csavarmenetes csatlakozohoz, es gyrozodjon meg arrol, hogy a csatlakoz szorosan illeszkedik a helyere.

Ha a vizhalózat uy vagy azt hosszabb ideig nem használták, folyassa a vizet addig, amíg a gezetékból szta, szennyezódésmentes viz nem folyik. Ha ezt az ovintézkedést nem tartja be, a befolyócso eldugulhat, ami a mosogatógep megrongalódásához gezethet.

Kifolyócsövek csatlakoztatása

Illessze a lefolyotoml'egy minimum 40mm atmeroj'u lefolyocso be es vezesse a mosogatoba. Ugyeljenarra, hagy a cso ne Hajoljon el es ne törjön meg. A cso felso része nem lehet 1000 mm-nel magasabban.

KERJUK, A LEFOLYOCOVET AZ "A", "B" JELU ABRA SzerINT SZERELJE FEL

Felesleges viz eltávolítasa

Ha a mosogato a padlotól szamfva 1000 mm-nél magasabban talalható, a csöben talalható vizfelesleget nem lehet kózvetlenül a mosogatócsöbe ereszteni. Emia a felesleges vizet egy külso, a mosogatónál alacsonyabb szinten talalható tála b vagy tartályba kell leereszteni.

Kifolyócső

Csatlakoztassa a kifolyócsövet. A szivárgások elkerülëse érdekében a kifolyócsövet megfeleloen kell felszerelni. Győzódjön meg arról, hogy a befolyócső nincsen megtörve vagy összenyomva.

Hosszabbíto csó

Ha hosszabbíto csóre van szúksége, ügyeljen arra, hogy az a kifolyócsóvel megegyezzen. Nem lehet hosszabb 4 méternél, mashkūlónben a mosogatógép hatásfoka csökkenhet.

Szifoncsatlakozás

Illessze a lefolyotomlot egy minimum 40mm atmerojú lefolyócsöbe es vezesse a mosogatóba. Üglyeljenarra, hagy a cso ne Hajoljon el es ne törjön meg. A cso felsó része nem lehet 1000 mm-nél magasabban.

A mosogatogeip inditasa

A mosogatógep inditasa elo a kovetkezoket kell ellenorizni:

1 A mosogatoge szintezese es rogzitese megfelelo.
2 A befolyocso szelepe nyitva van
3 A befolyocso rogzitese szoros, azon szivargas nem eszleheto.
4 A gezetékek szorosan csatlakoznak.
5 Az aramellatas be van kapcsolva
6 A ki-és a befolyócsövön nincsenek hurkok
7 A mosogatogepbol minded csomagoloanyag es nyomtato anyag el tevolitva.

Figyelem: A telepés után orizze meg ezt a használa utmutatót.

Az utmutatóban talalhato informaciók a többi felhasználo szamára is hasznosak.

9. Hibaelhárítas

Mieló a szervizhez fordul
Tekintse meg a kovetkez' oldalakon talalhato abrakat, mert ezek segitségel elkerulhe a szerviz kihvasat.

?	Problème	Lehetséges okok	Teendő
	A mosogatógep nem indul	Kiége aBiztosfétk vagy akválodo a hálóza áramkör-megszakító	Cseréljek i aBiztosfétkot, vagy indítsa Újra a megszakító. Válasszon le minded más készüléket a mosogatógép által hasznátt áramkörról.
		A készülék nincs bekapcsolva.	Kapcsolja be a mosogatógépet és gondosan zárja be a gép ajtaját. Ellenőrize, hagy a hálóza csatlakozó megfelelöen illeszkedik a konnektorba.
		A viznyomás alacsony	Ellenőrize, hagy a gép megfelelöen csatlakozik a vizhálozathoz és a vizcsap ki van nyitva.
		A mosogatógép ajtaja nincs megfelelöen bezárva.	Zárja be megfelelöen az ajtós reteszelje be.
	A vizet nem szivayúzza ki a gép.	A kifolyócsó megtört.	Ellenőrize a kifolyócsövet.
		A szürő eldugult.	Ellenőrize a durva szürőt (lásd a "A szürő sztása" fejezetet)
		A konyhai mosogató eldugult.	Ellenőrize a mosogató tés győzódjön meg arról, hagy a viz megfelelöen folyik let. Ha nem a mosogató lefolyója hibásodog meg, forduljonvizvezeték- vagy mosogatógép-szerelöhöz.
	Hab van a dooban	Nem megfeleló mosogatószer	A haberçpztédés elkerülèse érdekényeçmuk specialis, mosogatógépkehz készütt mosogatószert használjon. Nyissa ki a mosogatógépet és hagyja a habot elpárologni. Ö ntsn a dobba 4 liter hideg vizet. Zárja be és reteszelje le a mosogatógépet, majd vałasszon ki egy mosogatóprogramot. Elő lópezşént a mosogatógép leeresz a vizet. A leeresztés után nyissa ki a gép ajtaját és ellőrizze, hagy a hab eltünt-e. Ismételje meg a mûveletet, ha szükséges.
		Kiömlö öblitószer	M Mindig azonnal törölje fel a kiömlö mosogatószert
	A dob foltos	Színezék tartalmazó mosogatószert használt	Ellenőrize, hagy a mosogatószer nem tartalmaz színezék.
	A gép belső felületén fehé réteg észlhető	A kemény vizben található asványok	A belső felület megsztásához használjon egy mosogatógépz gyárto mosogatószerbe martó szivacsoletés viseljen gumikesztýüt. A haberçpztédés elkerülèse érdekényeçmuk specialis.
	Az evöeszközök rozsdaftoltasok	Az evöeszközök nem rozsdamentesek.
		Nem fuato le egy mosogatóprogramot a só betöltnése után. Sómaradványok kerültek a gépbe.	A só betöltnése után mindig fuassa le üres géppel a gyors mosogatóprogramot Turbo funkció nélkül (ha a gép ilyennel rendelkezik).
		A vizlágyító fedele nem jól záródk.	Ellenőrize a zányelvet, győzódjön meg arról, hagy annak záródaşa megfeleló.
Zaj	Kopogó hangok a gépben.	A mosogatókar hozzütődik a kosárba helyeze tárgyak valamelyikéhz.	Szakitsa meg a mosogatóprogramot, rendezze át a mosogatókart akadályozó tárgyakat.
	Zörgó hangok a gépben.	A bepakolt evöeszközök mozognak.	Szakitsa meg a programot és rendezze át az evöeszközök.
	Kopogó hangok ac sõvekben	Ezt a csõvezeték helyi telepitési modja vagy a csõvek átmörőjé okozhatja.	Ez nem befolyásolja a mosogatógép működését. Ha két ségei vannak, forduljon szakképze vizszerelöhöz.

Hibakódok

?	Probléma	Lehetséges okok	Teendő
A mosogatáseredménye nemmegfelelő.	Az edények nem szták	Az edényeket nem pakolta be megfelelően.	Lásd "A mosogatógép kosarának megtöltése" fejezetet.
		A program intenzitása nem megfelelő	Válasszon ki egy intensívebb mosogatás biztosító programot.Lásd a "Mosogatóprogramok tablázata" fejezetet.
		Elégtelen mennyiségúmosogatószer	Használjon tobb mosogatószert, vagy ványtsön ésikmosogatószer-márkára
		A mosogatókarok mozgásátvalami akadályozza.	Rendezze át az edényeket oly mádon, hagy a mosogatókarokszabadon foroghassanak.
		A mosogatógép alján azszürózerelvény nem szta vagy nem illeszkedik megfelelően. Ezblokkolhatja a mosogatókarfúvókáját.	Tisztsa meg és/vagy illeszne megfelelően a helyére aszürózerelvényt. Tisztsa meg a mosogatókar fúvókáit. Lásda "A mosogatókarok sztása" fejezetet.
	Az üvegnemű homáyos	Túl suk mosogatószer kerültavíbe.	Ha lágy vizet használ, alkalmazzon kevessebb mosogatószert,és az üvegnemű sztásához valassza a legrövidebbmosogatóprogramot.
	Fekete vagy szürke csíkokaz edényeken	Az edényekhez egyaluminiumárgy dörzsölódó.	Használjon enyhe surolószert a csíkok eltávolítására.
	Mosogatószer maradt amosogatószer-adagolóban	Az edények blokkolják a mosogatószer-adagolóct.	Pakolja be az edényeket Újra, megfelelő mádon.
Nem megfelelőszáradas.	Az edények nem szárazak	Nem megfelelő bepakolás	Pakolja be a mosogatógépet a javasolt irányok betartásával.
		Túl kevés öblitószer	Növelje az öblitószer mennyiségét / tõltse meg azöblitószer-adagolóct.
		Az edényeket túl hamar pakoltaki	Ne ürítse ki a mosogatógépet követlenül a mosogatás után.Nyissa résnyire a gép ajtaját, hogy a gőzlétvozhasson. Csakakkor kezdje meg az edények kipakolását, ha azok érintésernár alig melegek. Először az also kosarat ürítse ki. Ezzelmegelőzhe, hogy a felső kosárból viz csepegjen az alsokosárban lévo edénykre.
		Rossz programot választo	Rövid programnól a mosogatási hórmésklet alacsonyabb. Ezamosogatáshatásfokát is csökken. Válasszon hosszabbmosogatóprogramot.
		Rossz minőségú bevonaalrendelkező evőeszköz	A vizlepergetés rosszabb az ilyen tírgyak esetében. Az ilyenpusu evőeszkök és etkészletek nem szthatkómosogatógépen.

Ha a keszülek muköde se soran hiba lép fel, a mosogatóge erre hibakódkal gyelmeztet.

Kódk	Jelentés	Lehetséges okok
E1	Hosszú vízbefolyás	A vizcsap nincsen kinyitva, a viznyomás alacsony vagy a vizfolyás korlátozo
E4	Túlfolyás	A mosogatógép valamelyik egysége szivárog
E8	Az elosztószelep orientációna hibás	Nyito kör vagy az elosztószelep meghibásodása
E C	Hibás áramköri adaovábbitás.	Áramköri hiba

FIGYELMEZTETÉS!

Tulfolyas eseten, miel o szervizt kihivna, zarja el a vissapot.
Ha szivargas vagy tultoltes kovetkeztuben viz gyult ossze a gep aljaban, a mosogatogep ugranditasa elo a vizet el kell tavolitani.

Magasság:	845mm
Szelesség:	598 mm
Mélység:	600 mm (zárt ajtókkal)
Víznyomás:	0,04-1,0 MPa
Tápegység:	lásd adaábla
Kapacitás:	14 személyes ter—iték

Muszaki adatlap

Az EU 1059/2010 irányelve előirásainak megfelelo háztartásim mosogatógep:

Gyártó	FAGOR
Típus/leírás	LVF27A.LVF27AX
Kapacités szabványos ter—iték esétén:	14
Energiahatékonysági besorolás ①	A+++
Éves energiafogyasztás ②	237 kWh
Normál mosogatóprogram energiafogyasztása:	0,83 kWh
Energiafogyasztás kikapcsolt állapotban:	0,45 W
Energiafogyasztás bekapsolt állapotban:	0,49 W
Éves vizfogyasztás ③	2800 liter
Szárítási hatékonyság ④	A
Normál mosogatóprogram ⑤	ECO 50 °C
Normál mosogatóprogram időtartama:	180 perc
Zajszint:	45 dB(A) re 1 pW
Összeszerelés	Szabadon álló
Beépithető	Igen
Magasság:	84,5 cm
Szelesség:	59,8 cm
Mélység (csatlakozásokkal)	cm60
Energiafogyasztás:	1700-2000W
Névleges feszültseg / frekvencia	220-240 V~ 50 Hz
Víznyomás (áramlási nyomás)	0,4-10 bar= 0,04-1 MPa

MEGJEGYZÉS:

1. A + + + (legnagyobb hatékonyság) - D (legkisebb hatékonyság)
2. A "237" kWh energiafelhasznalás 280 szabvány ciklust, hideg viz hasznalatot és alançony áramigényü program energiafelhasznalásat alapul veve került kiszámításra. A tenyleges energiafelhasznalás fugg a keszülék hasznalatának a modjától.
3. A "2800" literes vizfogyasztás 280 szabvány ciklust alapul veve került kiszámítára A tenyleges vífelhasználás fugg a készülék hasznalatának a modjától.
4. A (legnagyobb hatékonyság) - G (legkisebb hatékonyság)
5. Ez a program normal szennyezesegu teritekekhez megfelelo. Az energia- es vifogyasztas szempontjabol a leghatekonyabb mosogatoprogram az ilyen edenyekhez.

A gép megfele az alábbi euρpai szabványoknak és a szallításakor érvényben levő irányelveknek:

LVD 2006/95/EC
EMC2004/108/EC
ErP 2009/125/EC

A fen értekeket a szabványokban meghatározo muködési körulmények során merték. Az eredmények az edenyek minósegétól és szennyezeséguk mertékétól, valamint a viz kemenységétól, a mosogatószer mennyiségétól stb. fuggöen jelentősen elterhetnek.

Ez a használa utmutató az Euρpai Unió szabványainak és szabályainak megfeleloen késztult.

3.Evoeszkoztarto kosar:

Az EN50242 szabványak megfelelo, összehasonlito tesztre vonatkozo informaciok:

Kapacitas: 14 szemelyes teriték

A felso kosar poziciója: also pozició

Mosogatóprogram: ECO

O blítószer-adagoló beállítás: 6

Vizlagyto beallitas

Az edenytartó kosár 5 poziúoba allithato:

Első poziúció:	Emelje fel a bal oldali kosarat, mind a bal, mind pedig a jobb oldali kosár döntő.
Második poziúció:	állítsa a bal oldali kosarat az also poziúcióba, a bal oldali kosár laps, a jobb oldali kosár döntő.
Harmadik poziúció:	Emelje fel a jobb oldali kosarat, mind a bal, mind pedig a jobb oldali kosár sík
Negyedik poziúció:	Mozdítsa a jobb oldali kosarat jobbról balra. A két kosár áedi egymást.
ö tõdik poziúció:	Távolítsa el a jobb oldali kosarat a tálcáról,Csak a bal oldali kosár marad rajta.

FAGOR

CNAgroup

EDESA INDUSTRIAL S.L.
