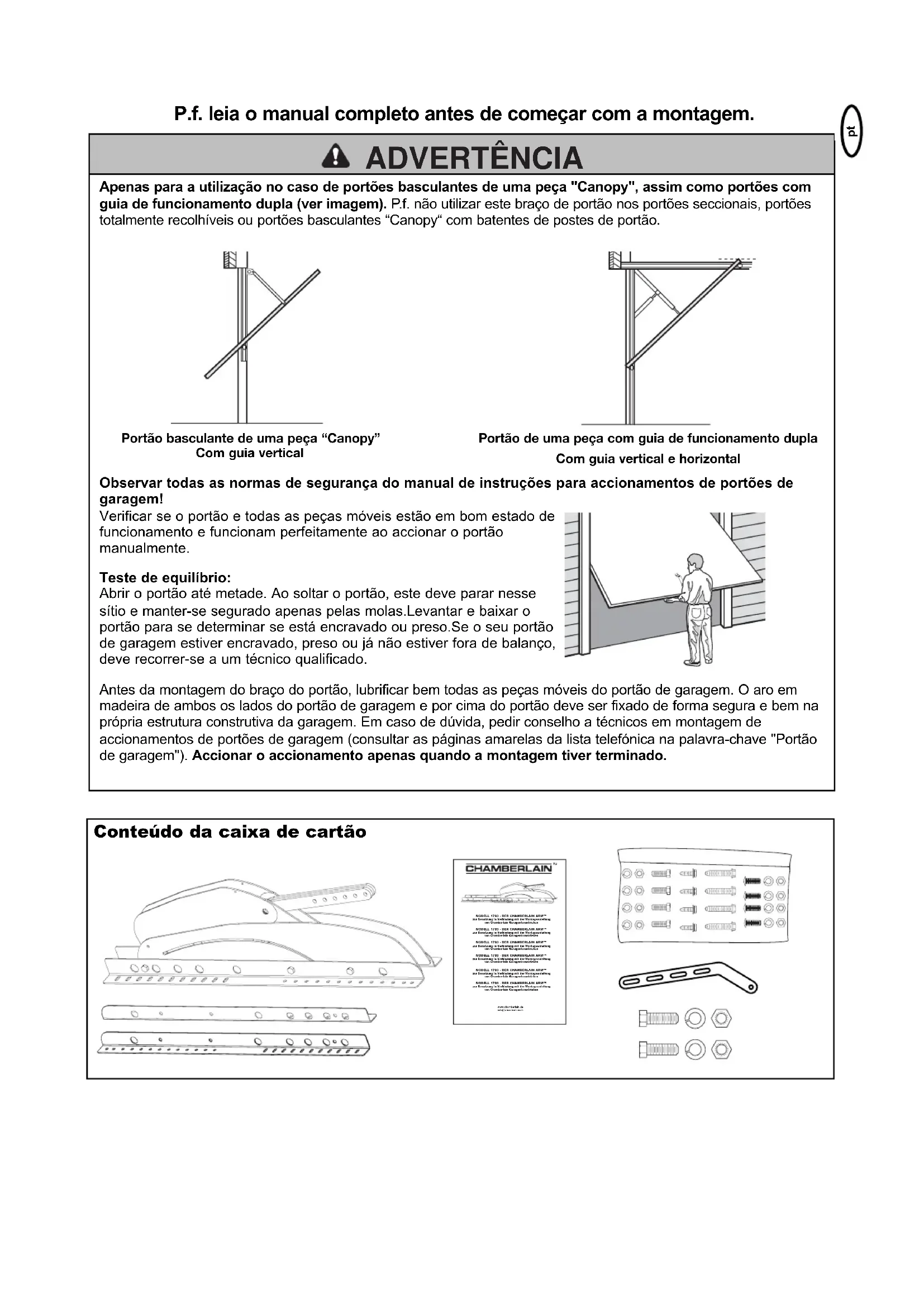

encajada o ya no está equilibrada, se deberá consultar con un técnico especializado debidamente cualificado. Problema Solución posiblept P.f. leia o manual completo antes de começar com a montagem. Portão basculante de uma peça “Canopy” Com guia vertical Portão de uma peça com guia de funcionamento dupla Com guia vertical e horizontal Apenas para a utilização no caso de portões basculantes de uma peça "Canopy", assim como portões com guia de funcionamento dupla (ver imagem). P.f. não utilizar este braço de portão nos portões seccionais, portões totalmente recolhíveis ou portões basculantes “Canopy“ com batentes de postes de portão. ADVERTÊNCIA Conteúdo da caixa de cartão

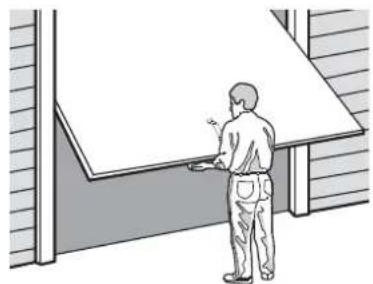

MODELL 1703 - DER CHAMBERLAIN ARM™zur Benutzung in Verbindung mit der Montageanleitungvon Chamberlain GaragentorantriebenMODELL 1703 - DER CHAMBERLAIN ARM™zur Benutzung in Verbindung mit der Montageanleitungvon Chamberlain GaragentorantriebenMODELL 1703 - DER CHAMBERLAIN ARM™zur Benutzung in Verbindung mit der Montageanleitungvon Chamberlain GaragentorantriebenMODELL 1703 - DER CHAMBERLAIN ARM™zur Benutzung in Verbindung mit der Montageanleitungvon Chamberlain GaragentorantriebenMODELL 1703 - DER CHAMBERLAIN ARM™zur Benutzung in Verbindung mit der Montageanleitungvon Chamberlain GaragentorantriebenMODELL 1703 - DER CHAMBERLAIN ARM™zur Benutzung in Verbindung mit der Montageanleitungvon Chamberlain Garagentorantriebenwww.chamberlain.deinfo@chamberlain.de Observar todas as normas de segurança do manual de instruções para accionamentos de portões de garagem! Verificar se o portão e todas as peças móveis estão em bom estado de funcionamento e funcionam perfeitamente ao accionar o portão manualmente. Teste de equilíbrio: Abrir o portão até metade. Ao soltar o portão, este deve parar nesse sítio e manter-se segurado apenas pelas molas.Levantar e baixar o portão para se determinar se está encravado ou preso.Se o seu portão de garagem estiver encravado, preso ou já não estiver fora de balanço, deve recorrer-se a um técnico qualificado. Antes da montagem do braço do portão, lubrificar bem todas as peças móveis do portão de garagem. O aro em madeira de ambos os lados do portão de garagem e por cima do portão deve ser fixado de forma segura e bem na própria estrutura construtiva da garagem. Em caso de dúvida, pedir conselho a técnicos em montagem de accionamentos de portões de garagem (consultar as páginas amarelas da lista telefónica na palavra-chave "Portão de garagem"). Accionar o accionamento apenas quando a montagem tiver terminado.pt Montagem 117 cm 122cm 127 cm 132 cm 74 cm Possíveis comprimentos totais com perfis adicionais: 117 cm ou 122 cm ou 127 cm ou 132 cm. Comprimento sem perfis adicionais: aprox. 74 cmpt Planeamento Com base na imagem ao lado pode efectuar a montagem do seu accionamento de portão de garagem e do braço Chamberlain™. O acciona- mento de portão de garagem deve ser instalado paralelamente ao chão. Observe as instruções relativas à montagem das guias no manual do utilizador. Para a instalação da guia com o braço de portão basculante, utilize estas instruções.

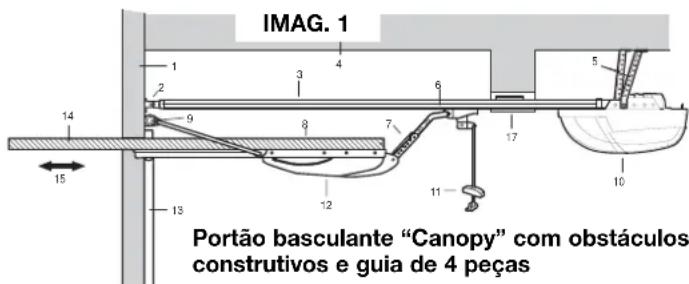

Portão basculante “Canopy” com obstáculos construtivos e guia de 4 peças Portão basculante “Canopy” com guia de funcionamento dupla – (vertical e horizontal)

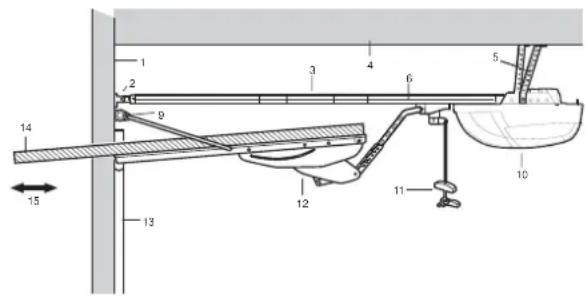

1. Parede de inclinação

2. Consola de fixação de

8. Portão de garagem

portão de garagem deve ficar suspenso na horizontal

15. Efectuar o nivelamento

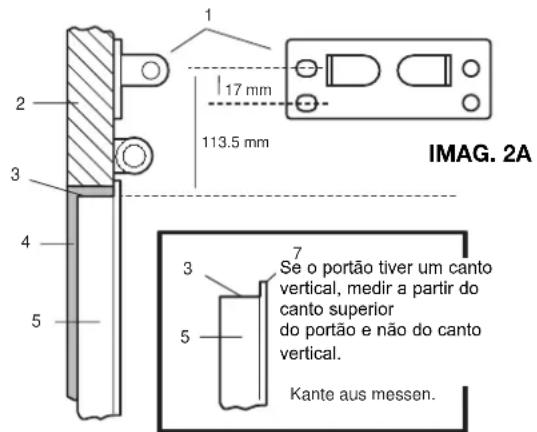

horizontal do portão através do ajuste de limitação de funcionamento IMAG. 1 Instalação da fixação de inclinação No portão basculante “Canopy”, para o posicionamento correcto da consola de fixação da guia de funcionamento devem utilizar-se, como substituição, em vez do passo 13 do manual de montagem, as seguintes instruções e imagens (imagem 2A & 2B): Se uma inclinação que indica para dentro impedir a montagem do suporte de inclinação directamente por cima do portão de garagem, proceda de acordo com as imagens e o respectivo texto Portão de garagem com inclinação para dentro. Nos portões de guia dupla, a fixação da guia de funcionamento deve ser colocada como se mostra no manual de instruções 50mm acima do ponto mais elevado do funcionamento do portão (o mais apertado possível). Portão basculante “Canopy” com modelo standard. Os portões basculantes “Canopy” foram concebidos para a montagem no aro de madeira e normalmente são fornecidos sem aro de portão. Se se aplicar esta situação, determinar em primeiro lugar se a consola de fixação da guia de funcionamento está colocada como se mostra na imagem em baixo:

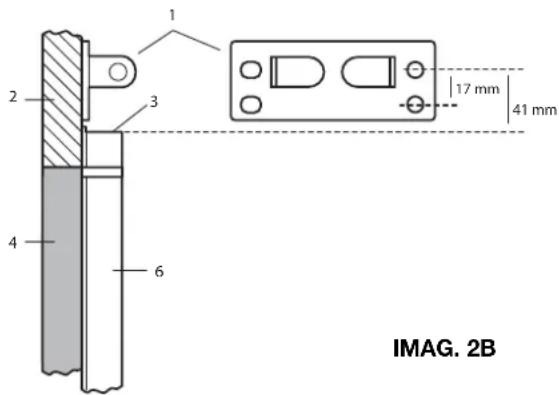

Portão basculante pré-montado “Canopy” Para portões no aro de metal pré-montado ou com aro de metal para a montagem efectuada pelo próprio, assegurar que a consola de fixação da guia de funcionamento é colocada como apresentado na imagem em baixo:

1. Consola de fixação de guia

3. Canto superior do portão

6. Portão pré-montado com

Se o portão tiver um canto vertical, medir a partir do canto superior do portão e não do canto vertical.pt Trancamento do portão

Para se evitarem danos no portão da garagem e no accionamento, deve assegurar-se de que NENHUM dos mecanismos de trancamento fornecidos com o portão é accionado devido ao rodar do manípulo. ADVERTÊNCIA

4. Portão basculante

5. Parte interior do portão

portão no interior IMAG. 4

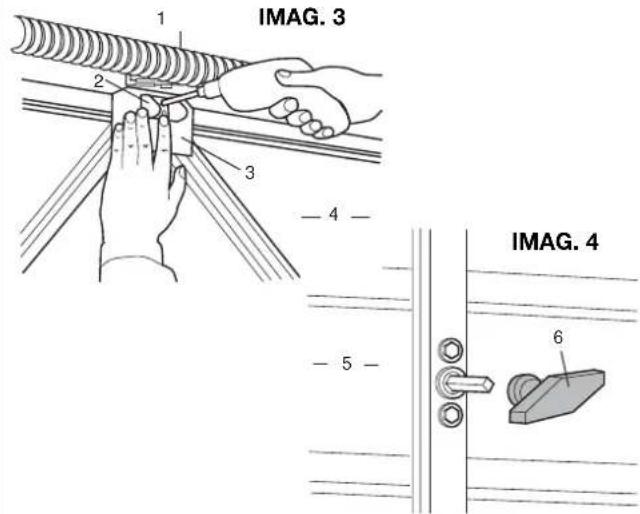

• Desmontar todos os trancamentos do portão (imagem 3).

• Desmontar o manípulo do portão no interior, mas deixar o cilindro no portão (imagem 4).

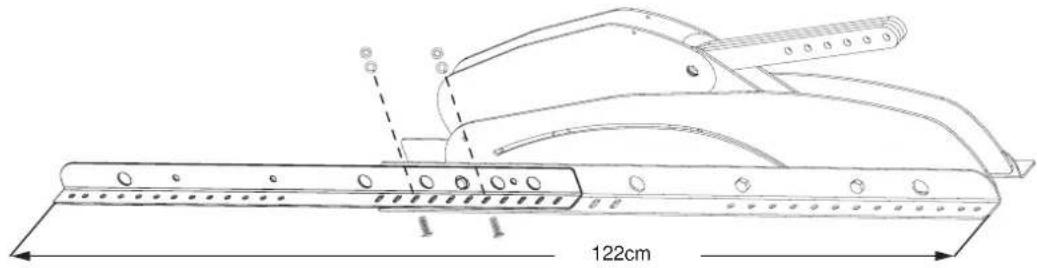

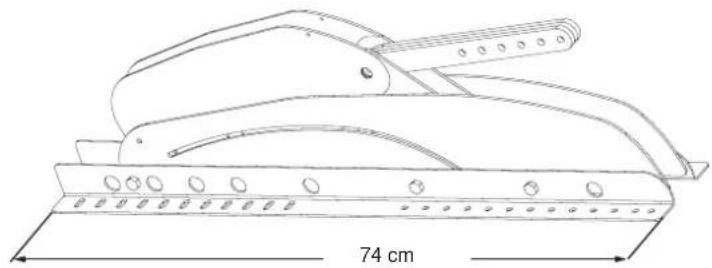

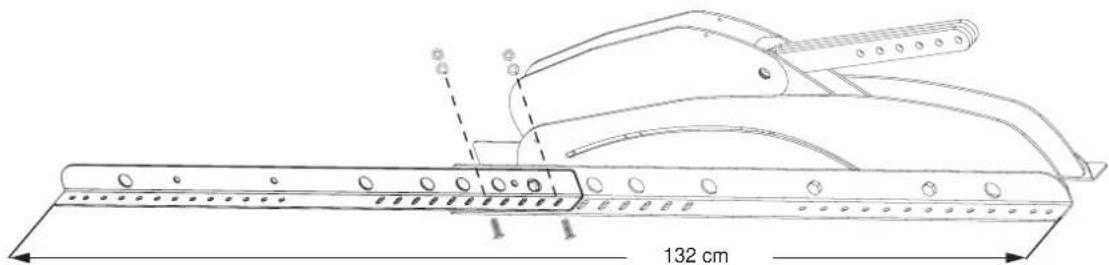

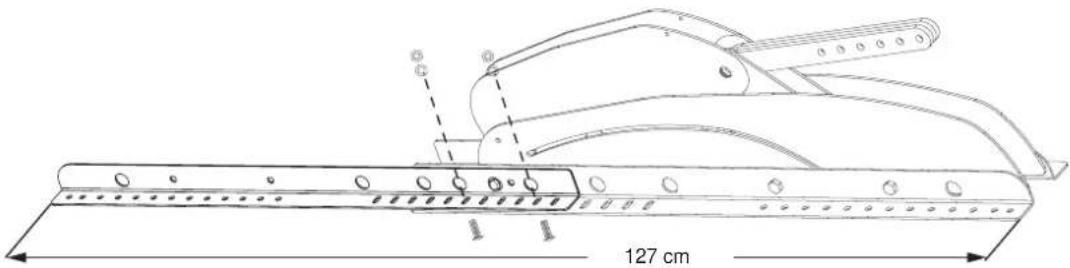

• Rodar o manípulo no exterior para se assegurar que NENHUMAS peças do trancamento pertencentes ao portão são accionadas; a omissão desta medida provoca graves danos no portão e no sistema de accionamento. Os danos deste tipo não são abrangidos pela garantia do fabricante. Situação do portão Verifique se precisa dos perfis adicionais. Se necessário, adaptar o seu comprimento. Possíveis comprimentos totais com perfis adicionais: 117cm ou 122cm ou 127cm ou 132 cm. O braço e eventualmente os perfis devem estar fixados de forma segura e estável no aro.

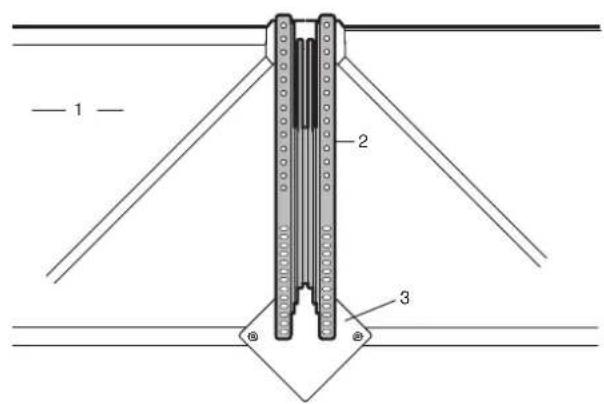

1. Portão basculante

3. Reforço transversal

4. Perfis adicionais

Nota: Favor observar: O braço do portão deve sobressair aprox. 13 mm acima do canto superior do portão. Se não for o caso, verificar as posições dos orifícios. O portão da garagem deve ser possivelmente reforçado através de reforços adicionais. Não perfurar totalmente o portão.pt Instalação do braço do portão

• Com uma ponta de broca de 4,8mm perfurar dois orifícios com uma profundidade de 25mm. ABC

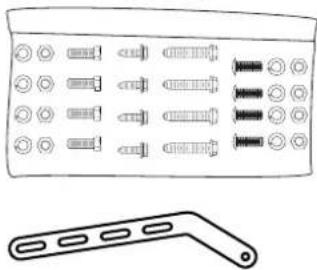

• Montar o braço do portão com as respectivas peças pequenas fornecidas juntamente (imagem 12). Favor observar: Se possível, utilizar os parafusos, as cavilhas e as porcas fornecidas juntamente (A). Nos portões de metal e portões com reforço de metal devem utilizar-se os parafusos de chapa fornecidos juntamente (B). Nos portões de metal e portões com reforço de metal devem utilizar-se os parafusos de chapa fornecidos juntamente (C).

• Antes de se apertarem os parafusos, ajustar o braço do portão na vertical utilizando um nível. Depois apertar os parafusos.

1. Lado exterior do portão

3. Anilha de retenção

6. Parafuso em chapa

7. Travessa em madeira

8. Parafuso de ancoragem

2. Anilha de retenção

1. Parafuso em chapa

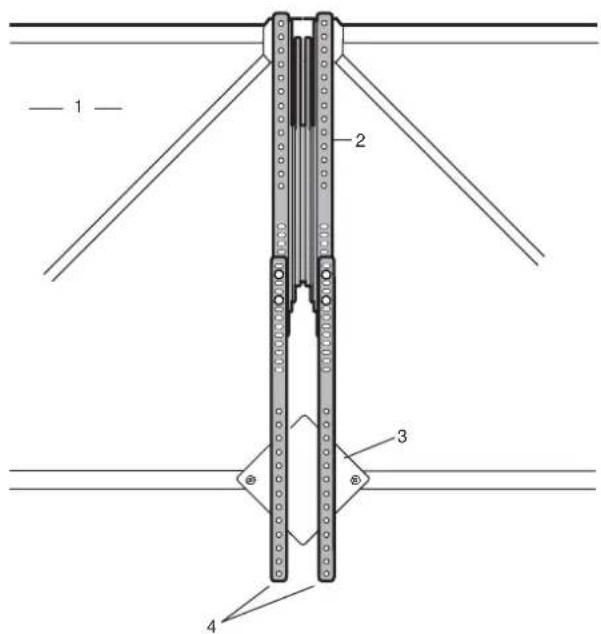

1. No braço do portão em baixo, escolher dois (2) orifícios

através dos quais os parafusos de fixação podem ser inseridos num reforço transversal do portão (imagem 14). O portão tem de ser possivelmente reforçado através de REFORÇOS ADICIONAIS.

2. Assinalar dois orifícios de 4,5mm e perfurar e inserir os

respectivos parafusos fornecidos juntamente. A linha central do abridor de portão de garagem e a linha central do braço do portão devem coincidir para se evitar que o braço prenda durante o funcionamento.

3. Verificar novamente o ajuste e se for insuficiente corrigir.

4. Com o portão totalmente fechado, aproximar o carril de

funcionamento (com o braço de ligação montado) ao braço do portão. Ajustar o braço de ligação e inserir na fenda do braço do portão (imagem 14). Importante: Não conduzir o braço do portão contra o braço de ligação, mas elevar e baixar o ângulo do braço de ligação, até o ângulo corresponder ao do braço do portão.

5. Inserir os dois parafusos de fixação fornecidos juntamente

com a maior distância possível entre si nos respectivos orifícios e apertar (imagem 15).

6. Retirar a cinta de cabos (imagem 14 e 15) para libertar o

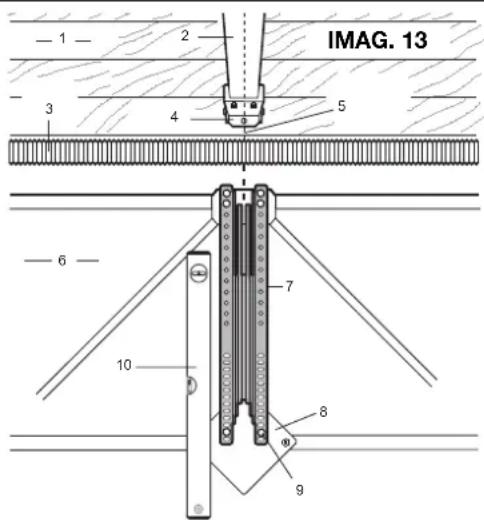

1. Parede de inclinação

4. Consola de fixação de guia

fixação da guia de funcionamento

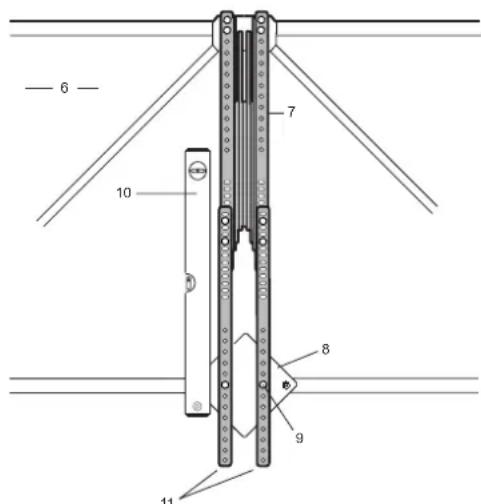

8. Reforço transversal

9. Parafuso de fixação

10. O braço do portão deve

estar na vertical (utilizar um nível)

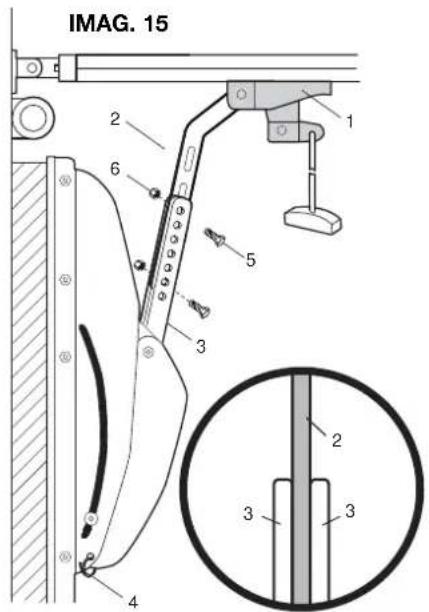

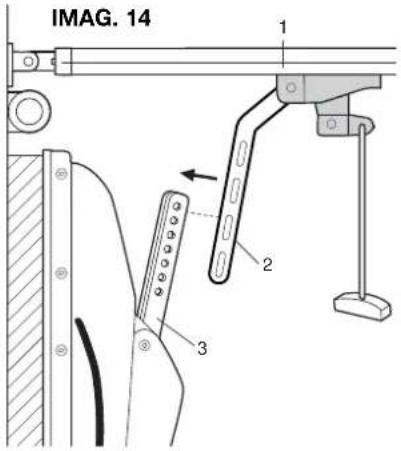

11pt Montagem standard (portão montado no interior) Destrancar o carril de funcionamento e inserir o braço de ligação na fenda do braço do portão. Não movimentar o braço do portão. O braço do portão deve ficar parado para cima.

4. Lingote de apoio de

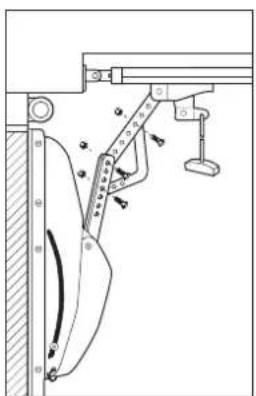

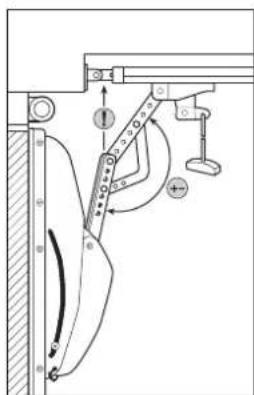

Portão de garagem com inclinação para dentro

1. Se a inclinação estiver para dentro, o braço do portão Chamberlain deve ser

montado de outra forma:

2. Encurtar o braço do portão fornecido com o seu abridor de portão de garagem

3. Montar o braço do portão cortado como ilustrado no carril de funcionamento. Não utilizar o braço provido de

fendas que é fornecido com o braço de portão Chamberlain.

4. Ligar o braço do portão curvado fornecido juntamente com todas as peças. Se destrancar o carril de

funcionamento, pode deslocá-lo sem esforço para qualquer sentido durante a instalação. Inserir parafusos M8 e contraporcas (não incluídas no âmbito de fornecimento).

5. Apertar totalmente os parafusos e em

seguida rodar para trás meia rotação. Abrir lentamente e cuidadosamente o portão de garagem à mão e verificar o movimento do braço do portão: Se o braço de portão Chamberlain tocar na guia antes de o portão de garagem estar totalmente aberto, deve alterar-se o ângulo do braço. Para isso, fechar novamente o portão de garagem e utilizar outro orifício. Abrir de novo, até o braço de portão Chamberlain já não tocar na guia. Nalguns casos é mais fácil deslocar a cabeça de accionamento para cima. max.225 mm275 mmpt Colocação em funcionamento O braço Chamberlain™ foi concebido de modo a que o portão, em combinação com um accionamento de portão Chamberlain, possa deslocar-se para a posição totalmente aberta. (imagem 16). Atenção: Não adequado para os modelos ML500, HE60, GPD60, GPD65 ! Nota: Possivelmente o portão está concebido de modo a não poder deslocar-se para a posição totalmente aberta.^Neste caso, ajustar o interruptor final para a posição de portão ABERTO de modo a que o portão fique parado ligeiramente inclinado para baixo, na posição aberta. Nota: Se for necessário instalar uma barreira luminosa (The Protector System), observe as indicações no seu manual de utilizador antes de começar com o ajuste dos interruptores finais e a adaptação da força: Ajuste dos interruptores finais e adaptação da força: As posições finais do carro ajustam-se da seguinte forma (favor ter à mão o manual de utilizador):

1. Deslocar o portão à mão para a posição horizontal,

deixando ainda destrancada a parte interior e exterior do carro. Assinalar na guia o local.

2. Fechar novamente o portão à mão e assinalar o local na

3. Continuar a deixar destrancada a parte interior e exterior

do carro, ligar o accionamento e ajustar o interruptor final com auxílio do manual de utilizador para o accionamento do portão de garagem de modo a que a parte interior do carro pare nos locais que assinalou. Leia p.f. em “Ajuste manual dos interruptores finais” no seu manual, no capítulo TEM UM PROBLEMA? Durante o ajuste manual dos interruptores finais, o portão e o accionamento do portão devem estar destrancados!

4. Ligar novamente a parte interior e exterior do carro de

modo a que o portão esteja novamente ligado ao accionamento.

5. Depois de finalizado o ajuste dos interruptores finais, deve

adaptar-se a força. Leia p.f. o capítulo “Ajuste da força” no manual de utilização do accionamento (premir 2x o botão vermelho).

6. Deixar o accionamento funcionar novamente para se

assegurar de que o portão abre e fecha correctamente. Depois continuar a seguir as instruções no seu manual de utilizador.

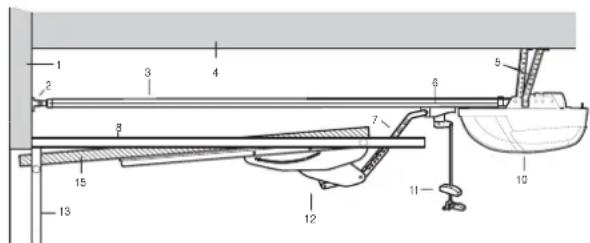

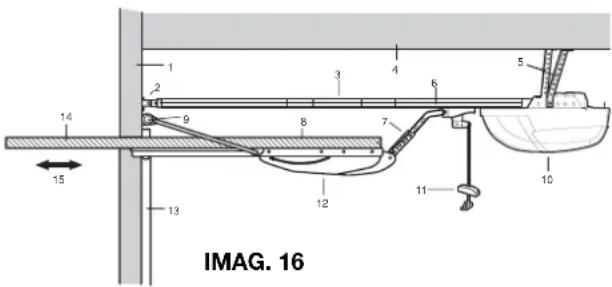

1. Parede de inclinação

2. Consola de fixação de

8. Portão de garagem

aberto, o portão basculante Canopy deve ficar suspenso na horizontal

15. Efectuar o nivelamento

horizontal do portão através do ajuste de limitação de funcionamento IMAG. 16 Não tente adaptar a mola do portão. Chame um técnico. Se se utilizar o braço Chamberlain, está prescrita a instalação da barreira luminosa The Protector SystemTM . ADVERTÊNCIA

11pt Tem um problema?

1. Para o destrancamento do carro puxar o manípulo de destrancamento.

2. Abrir o portão até metade. Ao soltar o portão, este deve parar nesse sítio e manter-se segurado apenas pelas molas.

3. Levantar e baixar o portão para se determinar se está encravado ou preso. Se o seu portão de garagem ficar preso, fixo ou já não estiver fora de balanço deve recorrer-se a um técnico qualificado.

PROBLEMA POSSÍVEL SOLUÇÃO

O accionamento só se ABRE no sentido do portão mas não se FECHA no sentido do portão. O accionamento não abre o portão completamente até ao local assinalado. Ele pára e desloca-se para trás. O accionamento não abre o portão completamente até ao local assinalado. Pára mas não se desloca para trás. Não é possível montar o braço de ligação entre o portão e o accionamento. É possível abrir o portão com o accionamento mas não pode ser fechado a partir da posição aberta. O accionamento desloca-se um pouco (aprox. 1 segundo) e depois desloca-se para trás. O portão toca a guia do accionamento

• O percurso não foi programado ou não foi correctamente programado. Apenas possível na primeira montagem.

• Alguns modelos só fecham o portão com a barreira luminosa ligada (Protector System). Neste caso, a barreira luminosa está incluída no âmbito de fornecimento do accionamento.

• Desbloquear o accionamento e testar se fecha sem portão. Em caso afirmativo, efectuar um percurso de adaptação da força.

• A posição que foi marcada está demasiado atrás. Esta posição já não é possível através do motor. (geometria do portão). Alguns portões não podem ser abertos até à posição horizontal. Ajustar o percurso alguns cm mais curto.

• A deslocação de adaptação de força não foi efectuada ou não foi efectuada correctamente e o accionamento desloca-se com uma força demasiado reduzida.

• Pouco antes de se alcançar a posição final, o braço do portão deve estar quase totalmente deslocado para fora. Se não estiver, verificar a distância entre a guia e o portão (o menos possível).

• O portão é demasiado pesado e ou com um balanço deficiente no sentido da abertura do portão. Melhorar o balanço do portão (é necessário um técnico ou a reparação). Lubrificar bem os rolos de funcionamento e as articulações.

• Percurso ajustado/adaptado de forma demasiado curta. Adaptar de novo.

• Os parafusos no braço do portão não foram apertados.

• O accionamento está correctamente montado? (pouco acima do portão)

• O braço do portão está correctamente montado?

• O braço do portão deve estar completamente deslocado para dentro se o portão estiver fechado.

• O accionamento desloca-se para trás, porque a força ajustada no accionamento é menor do que a força necessária. Ajustar de novo a força. Teste: Coloque-se em frente ao portão e ajude o portão, os primeiros 50 cm, a partir da posição totalmente aberta. Se isto funcionar, é a confirmação de que a força ajustada no accionamento é menor do que a necessária ou que, sob determinadas circunstâncias, a força até nem é suficiente.

• O portão deslocou-se para além da posição horizontal e está ligeiramente colocado para cima. Neste caso, reajustar o percurso e ajustá-lo de forma mais curta.

• Se o accionamento fechar durante a deslocação de adaptação da força (LED a piscar) mas mais tarde já não, o portão está demasiado agitado devido ao movimento brusco do portão. Soluções:

• A: Adaptar de novo o percurso e abrir o portão demasiado. Frequentemente, poucos cm já fazem a diferença.

• B: A mola do portão puxa o portão fortemente para cima e o portão não está equilibrado. O accionamento deve agora „pressionar“ muito forte para movimentar o portão para baixo. A mola do portão deve ser reajustada (mais fraco). Lubrificar bem os rolos de funcionamento e as articulações.

• C: A guia do accionamento „oscila“ muito forte devido à elevada força que é necessária. Uma base entre o tecto da garagem e a guia impede que a guia seja premida para cima e pára a oscilação forte (pedaço de madeira).

• As soluções mencionadas também podem surgir numa combinação. Se o portão funcionar muito bem e estiver em equilíbrio, o accionamento também funcionará bem. Em casos muito raros, o portão basculante Canopy toca na guia de accionamento ao fechar. Isto NÃO se deve a um erro no accionamento ou no braço do portão. Se surgir este caso,...

1. verificar à mão o funcionamento do portão basculante Canopy para se determinar se pode

ser fechado sem esforço. No início do processo de fecho, o portão deve baixar com um ligeiro empurrão.

2. Se o portão não funcionar sem esforço, verificar se os cabos laterais prendem ou ficam

fixos nas guias de cabos. Ajustar as guias de modo a que os cabos possam funcionar livremente.

3. Elevar a cabeça de accionamento na vertical em aprox. 50mm para que na guia exista um

ligeiro ângulo para baixo.

4. Possivelmente a mola do portão está demasiado tensionada.114A3167D
