LM1541 - Monitor Emprex - Manual de utilização gratuito

Tipo de produto	Monitor LCD TFT (matriz ativa)
Marca	Emprex
Modelo	LM1541
Tamanho da tela	15.4 polegadas
Resolução	1280 x 800 (WXGA)
Área de exibição	331.2 mm x 207.0 mm
Passo de pixels	0.2588 mm (H) x 0.2588 mm (V)
Ângulo de visão	Horizontal: 90°, Vertical: 50°
Luminosidade (típica)	180 cd/m²
Contraste (típico)	400:1
Tempo de resposta (típico)	16 ms
Número de cores	262 K
Conector de entrada de vídeo	D-sub 15 pinos (VGA)
Alto-falantes integrados	2 x 2 W / 8 Ω
Consumo elétrico (normal)	35 W (típico)
Consumo elétrico (econômico)	< 3 W
Dimensões (L x P x A)	435 mm x 145 mm x 310 mm
Inclinação	15° para frente e para trás
Temperatura de operação	0 °C a 50 °C
Umidade de operação	25 % a 90 % UR
Normas	FCC, CE, VESA DPMS, Energy Star, Plug and Play DDC 1&2B
Manutenção e limpeza	Desconecte a alimentação antes da limpeza. Use um pano macio e seco, não pulverize líquido diretamente na tela.
Segurança	Não obstrua as aberturas de ventilação. Não desmonte o monitor. Desconecte em caso de fumaça ou ruído anormal.

Perguntas frequentes - LM1541 Emprex

Como ajustar o brilho e o contraste da tela?

Pressione o botão Menu para exibir o menu OSD. Use as teclas + e - para selecionar a função Brilho ou Contraste, em seguida pressione Auto para entrar no ajuste. Ajuste o valor com +/- e confirme com Auto.

Como usar o menu OSD?

O menu OSD (On-Screen Display) permite ajustar as configurações de exibição. Pressione Menu para abri-lo, use +/- para navegar, Auto para selecionar uma opção e Menu para voltar ou sair.

O que fazer se a tela não exibir nada?

Verifique se o cabo VGA está bem conectado ao monitor e ao computador. Certifique-se de que o cabo de alimentação está conectado e que o monitor está ligado (o indicador deve estar verde). Se o problema persistir, teste outra tomada elétrica.

Como limpar a tela?

Desligue e desconecte o monitor. Use um pano macio e seco para tocar suavemente na tela, sem exercer pressão. Nunca pulverize líquido diretamente na tela.

O que são os modos de economia de energia?

O monitor é compatível com VESA DPMS. No modo normal, o consumo é de 35 W (indicador verde). No modo econômico (inatividade), cai para menos de 3 W (indicador vermelho). O gerenciamento é automático.

Como inclinar a tela?

A tela pode ser inclinada em 15° para frente ou para trás. Segure a base firmemente e incline suavemente a tela para a posição desejada.

Como conectar um sistema de áudio externo?

O monitor possui alto-falantes integrados. Conecte o cabo de áudio do seu computador na entrada de fone de ouvido do monitor. Você pode ajustar o volume através do menu OSD ou das teclas +/- no modo rápido.

Quais resoluções são suportadas?

A resolução nativa é 1280 x 800 (WXGA). Os modos predefinidos incluem, por exemplo, 640x400, 640x480, 720x400, 800x600, 1024x768 e 1280x800. Consulte a tabela no manual para as frequências exatas.

Como redefinir as configurações de fábrica?

No menu OSD, navegue até OSD Display Adjustment (ou Ajuste OSD) e selecione a opção Redefinir configurações de fábrica. Confirme com a tecla Auto.

O que fazer se a imagem estiver borrada?

Verifique a estabilidade da tensão da rede elétrica conectando o monitor a outra tomada. Afaste o monitor de fontes de campos magnéticos (alto-falantes, etc.). Use o ajuste automático da imagem através do menu OSD.

MANUAL DE UTILIZADOR LM1541 Emprex

Obrigado por adquirir este monitor LCD produzido por nossa empresa. Este monitor possui painel de cristal líquido (LCD) com transistores de filme fino (TFT) e foi projetado com uma tecnologia de alta qualidade e alta eficiência, buscando oferecer uma imagem mais consistente e profissional ao usuário. Além disso, este monitor LCD foi projetado para economizar espaço e possibilitar diferentes posições de exibição, respeitando o espaço dinâmico da vida moderna. Por favor, leia com atenção as instruções e precauções contidas neste manual antes de utilizar o monitor.

Características

Utiliza painel LCD (de cristal líquido) com matriz ativa e TFT (transistores de filme fino). Oferece imagens em alta resolução.
Extrafino e elegante com dimensões reduzidas, deixa mais espaço para o usuário.
Projetado de acordo com as mais novas normas ergonômicas européias.
Inclinação de 15º para frente e para trás que permite ajustar o ângulo mais confortável.
Consumo reduzido de energia, pouca emissão de calor e emissão zero de radiação para a segurança do usuário.

Itens Contidos da Embalagem

Ao abrir a embalagem, certifique-se de que os seguintes itens estejam presentes. Se algum item estiver faltando, favor consultar seu fornecedor ou distribuidor local.

Monitor TFT LCD

Manual do Usuário (incluindo especificações)

Cabo de energia

Cabo VGA

Cabo de Áudio

Precauções

Favor ler as seguintes instruções antes de usar para evitar danos desnecessários. Este manual deve ser conservado para referências futuras.

- Antes de mover ou limpar o monitor, certifique-se de que o mesmo esteja desligado e que o cabo esteja desconectado da tomada para evitar danos ao monitor ou ao usuário.

Mantenha o radiador na parte traseira do monitor desobstruido.

Mantenha líquidos longe do monitor.

Algumas das peças e componentes possuem alta voltagem. Para evitar perigo desnecessário, não desmonte o monitor.

Se sair fumaça ou ruídos do monitor, desconecte o cabo de energia imediatamente e entre em contato com o seu distribuidor local.

Para evitar danos permanentes não faça pressão na tela do monitor.

Antes de limpar o monitor, certifique-se de que o cabo de força esteja desconectado e não aplique sprays diretamente. Limpe a tela com leveza, usando um pano levemente úmido.

Instalação do Monitor

Desligue o computador, assim como os equipamentos periféricos primeiro.

1. Conecte o adaptador de energia à entrada de corrente AC na parte traseira do monitor e o outro lado a uma tomada AC.
2. Conecte o Cabo de Sinal Análogo VGA à porta conectora de 15 pinos do monitor.
3. Ligue o monitor e o PC.

Painel de Controle Frontal:

Inclinação e Rotação da Tela

Você pode inclinar o painel para cima ou para baixo até 15º.

Controle de Ajustes OSD (Display na Tela)

Primeiro: Pressione "menu" para ativar o menu OSD.

Segundo: Pressione “+”ou “—” para mover o cursor e selecionar a função.

Terceiro: Pressione "auto" para escolher a opção a ajustar.

Funções Rápidas do Menu

Pressione “+”ou“—” para ajustar o volume

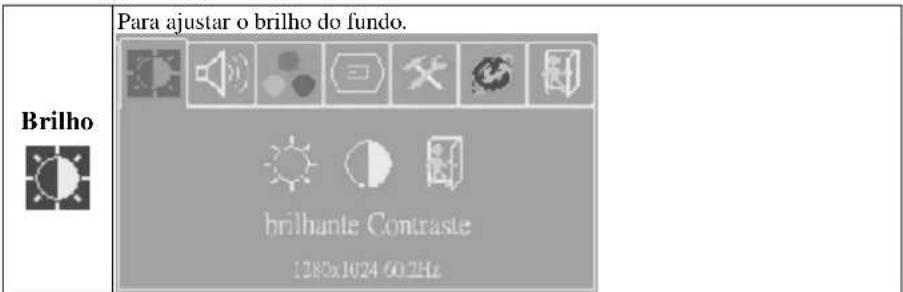

		Brilho	Para ajustar o brilho do fundo.
		Áudio	Para ajustar o volume dos auto-falantes.
		Cor	Para ajustar os parâmetros referentes às cores vermelho, verde e azul no monitor.
		Config da Imagem	Para ajustar a posição vertical e horizontal da tela.
		Ajuste OSD	Para ajustar automaticamente a posição do status do display OSD.
		Idioma	Para escolher entre inglês, francês, alemão, italiano, espanhol e chinês tradicional para língua de exibição do display OSD.
		Sair	Para sair do Menu OSD.

Configurações Secundárias do Menu

Função	Descrição
	Use “+”ou“-” para ajustar o nível de brilho (0~100). Pressione “auto” para salvar e a tecla menu para retornar à página anterior.
	Pressione “+”ou“-” para ajustar o nível de contraste (0 -100). Pressione “auto” para salvar e a tecla menu para retornar à página anterior.
	Voltar ao menu anterior.
Áudio	Para ajustar o volume dos auto-falantes.
Função	Descrição
	Use “+”ou“-” para ajustar o volume e pressione “auto” para salvar e a tecla menu para retornar à página anterior.
	Pressione “auto” para ligar e desligar os auto-falantes.
	Voltar à página anterior.

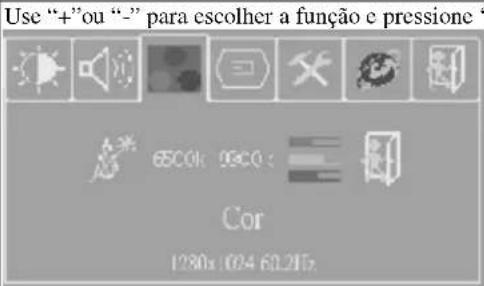

Cor		‘auto” para fazer ajustes.
	Use “+”ou“-” para escolher uma função e pressione “auto” para entrar no menu de ajustes. Depois de fazer o ajuste, pressione “auto” para salvar e a tecla menu para sair.[IMAGE]
Função	Descrição
	Pressione "auto" para ajustar a posição H/V, o relógio e a fase automaticamente.
	Se houver distorção entre caracteres, use "+" ou "-" para corrigir o problema.
	Use "+" ou "-" para ajustar o valor de sampleamento de imagem real do ADC
	Use "+" ou "-" para mover a tela para a direita ou esquerda.
	Use "+" ou "-" para mover a tela para a cima ou para baixo.
	Voltar ao menu anterior.
Ajustes do Display	Use "+" ou "-" para escolher a função e pressione "auto" para fazer ajustes. Depois de fazer o ajuste, pressione "auto" para salvar e a tecla menu para retornar à página anterior.[IMAGE]
Função	Descrição
	Use "+" ou "-" para mover o display OSD para a direita ou para a esquerda.
	Use "+" ou "-" para mover a tela para a cima ou para baixo.
	Use "+" ou "-" para escolher o tempo de desativação do OSD e pressione "auto" para salvar.
	Retorna as configurações para os valores padrões de fábrica.
	Voltar à página anterior.
	Use "+" ou "-" para selecionar uma língua para o menu OSD, e pressione "auto" para confirmar.[IMAGE]

Ajustes do

Display

48

Este monitor está de acordo com os critérios NUTEK/TCO e VESA para gerenciamento de energia. Ele possui um sistema efetivo de gerenciamento de energia que reduz o consumo de energia automaticamente quando o PC não está sendo usado.

Suporte para modo de exibição

Modo

Normal

O monitor contém 7 modos pré-configurados. Os seguintes modos são pré-configurados como padrões de fábrica.

No.	Descrição	Freq. H. (KHz)	Freq. V. (Hz)
1.	VGA640×400	31.480	70.000
2.	VGA640×480	31.649	60.000
3.	VGA720×400	37.469	70.000
4	VESA 800×600	35.156	56.250
5	VESA 1024×768	48.363	60.000
6	VESA 1024×768	56.476	70.000
7	VESA 1280×800	49.702	59.810

Solução preliminar de problemas

Se o monitor não estiver funcionando corretamente, use a tabela a seguir para tentar resolver os problemas mais comuns antes de ligar para a assistência técnica. Se mesmo assim o problema não for resolvido, peça assistência ao distribuidor local.

Problema	O que fazer
Não há Imagem na Tela	1. Verifique a conexão do Cabo de Sinal VGA.2. Verifique se o monitor e o adaptador de energia estão ligados.3. Verifique se o cabo de energia do monitor TFT LCD está solto.
Imagem borrada.	1. A fonte de energia pode estar instável.Tente conectar o monitor a outra tomada.2. Afaste o monitor de objetos magnéticos.
Auto-falantes mudos.	1. Verifique se o cabo de áudio está conectado.2. Os auto-falantes podem estar no modo “mudo” ou com o volume ajustado para o nível mínimo.Corrija esses problemas.

Especificações

Tela	15.4"
	Tela TFT diagonal colorida extrafina com matriz ativa.
Resolução	1280 x 800 (WXGA)
Área de Exibição	331.2 mm x 207.0 mm
Distância entre Pixels	0.2588 mm (Horizontal) x 0.2588 mm (Vertical)
Ângulo de Visão	50° Vertical / 90° Horizontal
Sinais de Entrada	Frequência Vertical: 31,47 a 80kHzFrequência Horizontal: 56 a 75 Hz
	RGB Analógico: 0,7 Vp-pSinc: 5V (pos/net. Separado)
Largura de Banda Máxima	135 MHz
Cores	262K cores
Sistema de Sinal	Entrada D-sub / DVI (caso haja um conector DVI)
Brilho (típico)	180 cd/m ^2
Contraste (típico)	400:1
Tempo de Resposta (típico)	16 msec
Conectores de Entrada	D-sub de 15 pinos, uma entrada para a energia e uma para fone de ouvido.
Saída de Áudio	Auto-falantes 2W/8ohmx2 Embutidos.
Consumo Máximo de Energia	35 watts (típico)
Gerenciamento de Energia	Normas VESA DPMS, de acordo com EPA/Energy Star.
Compatibilidade Plug & Play	De acordo com as normas VESA DDC 1& 2B
Ergonômico EMI	FCC, CE(CISPR-II)
Dimensões Externas	435(C) x 145(L) x 310(A)
Temperatura	Em operação: 0°C a 50°C Estoque: -20°C a 60°C
Umidade	Em operação: 25% a 90% HR Estoque: 0% a 90% HR
