LM1541 - Monitor Emprex - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Monitor LCD TFT (matrice attiva)
Marca	Emprex
Modello	LM1541
Dimensioni dello schermo	15.4 pollici
Risoluzione	1280 x 800 (WXGA)
Area di visualizzazione	331.2 mm x 207.0 mm
Passo pixel	0.2588 mm (H) x 0.2588 mm (V)
Angolo di visione	Orizzontale: 90°, Verticale: 50°
Luminosità (tipica)	180 cd/m²
Contrasto (tipico)	400:1
Tempo di risposta (tipico)	16 ms
Numero di colori	262 K
Connettore ingresso video	D-sub 15 pin (VGA)
Altoparlanti integrati	2 x 2 W / 8 Ω
Consumo elettrico (normale)	35 W (tipico)
Consumo elettrico (risparmio)	< 3 W
Dimensioni (L x P x A)	435 mm x 145 mm x 310 mm
Inclinazione	15° in avanti e all'indietro
Temperatura di funzionamento	0 °C a 50 °C
Umidità di funzionamento	25% a 90% UR
Normative	FCC, CE, VESA DPMS, Energy Star, Plug and Play DDC 1&2B
Manutenzione e pulizia	Scollegare l'alimentazione prima della pulizia. Utilizzare un panno morbido e asciutto, non spruzzare liquido direttamente sullo schermo.
Sicurezza	Non ostruire le aperture di ventilazione. Non smontare il monitor. Scollegare in caso di fumo o rumore anomalo.

Domande frequenti - LM1541 Emprex

Come regolare la luminosità e il contrasto dello schermo?

Premere il pulsante Menu per visualizzare il menu OSD. Utilizzare i tasti + e - per selezionare la funzione Luminosità o Contrasto, quindi premere Auto per entrare nella regolazione. Regolare il valore con +/- e confermare con Auto.

Come utilizzare il menu OSD?

Il menu OSD (On-Screen Display) consente di regolare le impostazioni di visualizzazione. Premere Menu per aprirlo, utilizzare +/- per navigare, Auto per selezionare un'opzione e Menu per tornare indietro o uscire.

Cosa fare se lo schermo non mostra nulla?

Verificare che il cavo VGA sia ben collegato al monitor e al computer. Assicurarsi che il cavo di alimentazione sia collegato e che il monitor sia acceso (il LED deve essere verde). Se il problema persiste, provare un'altra presa di corrente.

Come pulire lo schermo?

Spegnere e scollegare il monitor. Utilizzare un panno morbido e asciutto per tamponare delicatamente lo schermo, senza esercitare pressione. Non spruzzare mai liquido direttamente sullo schermo.

Cosa sono le modalità di risparmio energetico?

Il monitor è compatibile VESA DPMS. In modalità normale, il consumo è di 35 W (LED verde). In modalità risparmio (inattività), scende sotto 3 W (LED rosso). La gestione è automatica.

Come inclinare lo schermo?

Lo schermo può essere inclinato di 15° in avanti o all'indietro. Tenere saldamente la base e inclinare delicatamente lo schermo nella posizione desiderata.

Come collegare un sistema audio esterno?

Il monitor dispone di altoparlanti integrati. Collegare il cavo audio del computer al jack per cuffie del monitor. È possibile regolare il volume tramite il menu OSD o i tasti +/- in modalità rapida.

Quali risoluzioni sono supportate?

La risoluzione nativa è 1280 x 800 (WXGA). Le modalità predefinite includono ad esempio 640x400, 640x480, 720x400, 800x600, 1024x768 e 1280x800. Consultare la tabella nel manuale per le frequenze esatte.

Come ripristinare le impostazioni di fabbrica?

Nel menu OSD, navigare verso OSD Display Adjustment (o Regolazione OSD) e selezionare l'opzione Ripristina impostazioni di fabbrica. Confermare con il tasto Auto.

Cosa fare se l'immagine è sfocata?

Verificare la stabilità della tensione di rete collegando il monitor a un'altra presa. Allontanare il monitor da fonti di campi magnetici (altoparlanti, ecc.). Utilizzare la regolazione automatica dell'immagine tramite il menu OSD.

MANUALE UTENTE LM1541 Emprex

Grazie per aver acquistato questo monitor LCD prodotto dalla nostra ditta. Questo monitor utilizza un pannello TFT (Thin Film Transistor, transistor a film fine) con display a cristalli liquidi (LCD) ed è stato progettato usando le migliori tecnologie esistenti per fornire all'utente una qualità d'immagine più professionale e più nitida. Inoltre, questo monitor LCD TFT è stato disegnato con l'intento di occupare meno spazio possibile, per offrire diversi angoli di visualizzazione e per fondersi meglio negli spazi della vita moderna. Leggere attentamente le istruzioni e le indicazioni ivi contenute prima di iniziare ad usare questo prodotto.

Caratteristiche

Uso di un pannello LCD (display a cristalli liquidi) a colori a a matrice attiva TFT (thin film transistor). Permette la visualizzazione d'immagini ad alta risoluzione.
Elegante, ultra-sottile, di minimo ingombro.
Conforme ai più recenti standard ergonomici europei.
Angolazione regolabile di 15° in avanti e indietro per impostare la visuale migliore.
Basso consumo d'energia, basse emissioni di calore e zero emissioni di radiazioni per la sicurezza dell'utente.

Controllare il contenuto della confezione

Dopo aver aperto la confezione, assicurarsi che le seguenti parti siano presenti. In caso di parti mancanti o danneggiate, contattare il proprio rivenditore:

Monitor LCD TFT
Cavo d'alimentazione
Cavo VGA
Cavo audio

Manuale utente (incluse le specifiche tecniche)

Precauzioni

Leggere attentamente queste istruzioni per prevenire possibili infortuni. Conservare questo manuale per future consultazioni.

Prima di pulire o spostare il monitor, assicurarsi che sia spento e che il cavo d'alimentazione sia scollegato, per evitare di rovinare inavvertitamente il monitor o di farsi male.
Non ostruire la feritoia sul retro del monitor.
Tenere il monitor lontano da fonti liquide.
In alcune parti del monitor passa corrente ad alto voltaggio. Per evitare possibili scosse elettriche, non smontare il monitor.
In caso di fumo o di cacofonia provenienti dal monitor, scollegare dalla presa elettrica immediatamente e contattare il proprio rivenditore.
Non fare pressione sullo schermo per evitare di danneggiarlo.
Prima di pulire il monitor, assicurarsi che il cavo d'alimentazione sia scollegato e non spruzzare direttamente sulla superficie alcun liquido. Pulire lo schermo con un panno morbido leggermente inumidito senza fare pressione.

Installazione del monitor

Scollegare dalla presa elettrica il computer e le eventuali periferiche.

1. Collegare l'alimentatore alla presa AC sul retro del monitor e dopo collegare l'altra estremità alla presa elettrica a muro.
2. Collegare il cavo a segnale analogico VGA all'entrata a 15-pin del monitor.
   3.Accendere lo schermo e poi il computer.

Pannello di controllo frontale :

Regolazione dell'angolazione e della rotazione dello schermo

Si può regolare lo schermo di 15° in avanti e indietro.

Regolazione OSD (Menu su schermo)

Passo 1: Premere "menu" per attivare il menu su schermo OSD.

Passo 2: Premere “+” o “-” per spostare il cursore e selezionare la funzione.

Passo 3: Premere "auto" per selezionare l'opzione da regolare

Funzioni menu rapido

E' possibile premere“+”o “-” per regolare il volume

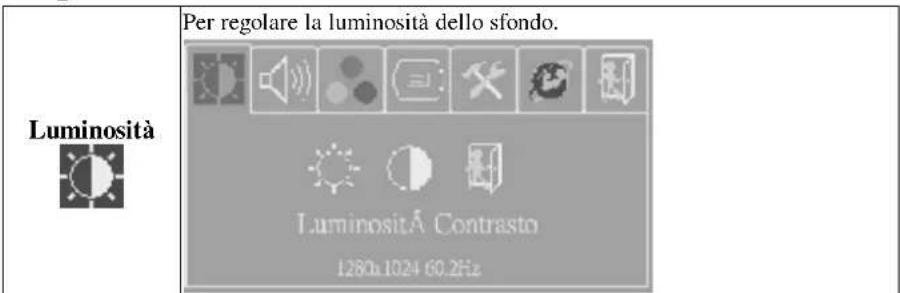

	Luminosità	Per regolare la luminosità dello sfondo.
	Audio	Per regolare il volume delle casse.
	Temperatura del colore	Per regolare i valori di rosso, verde e blu su schermo.
	Regolazione immagine	Per regolare la posizione orizzontale e verticale dello schermo.
	Impostazioni OSD	Per impostare automaticamente la posizione dell' OSD.
	Lingua	Per selezionare inglese, francese, tedesco, italiano, spagnolo o cinese tradizionale come lingua dell'OSD. L'utente può selezionare la lingua preferita.
	Esci	Per uscire dal menu OSD.

Impostazioni secondarie del menu

22

Funzione			Descrizione
			Usare “+”o “-” per regolare il valore numerico della luminosità (0~100).Premere “auto” per salvare e il tasto menu per tornare alla schermata precedente.
			Premere “+”o “-” per regolare il valore numerico del contrasto (0-100).Premere “auto” per salvare e il tasto menu per tornare alla schermata precedente.
			Torna al menu precedente.
Audio			Per regolare il volume delle casse.[IMAGE]
Funzione			Descrizione
		Usare “+”o “-” per regolare il volume e premere “auto” per salvare e il tasto menu per tornare alla schermata precedente.
		Premere “auto” per attivare o disattivare le casse.
		Torna al menu precedente.
Ter atura de colore			Usare “+”o “-” per selezionare la funzione e premere “auto” per effettuare le modifiche.[IMAGE]
Regolazione immagine			Usare “+”o “-” per selezionare una funzione e premere “auto” per accedere al menu delle impostazioni. Terminate le modifiche, premere “auto” per salvare e menu per uscire.[IMAGE]
Funzione			Descrizione
			Premere “auto” per regolare automaticamente la posizione orizz./vert., l’ora e il valore di phase.
			In caso di distorsione tra caratteri, usare “+” o“-” per correggere il problema.
			Usare “+”o“-” per regolare il valore dell’immagine reale di campionamento ADC.
			Usare “+”o“-” per spostare lo schermo a sinistra o destra.
			Usare “+”o“-” per spostare lo schermo su o giù.
			Torna al menu precedente.
ImpostazioniOSD			Usare “+”o“-” per selezionare una funzione e premere “auto” per la regolazione. Terminate le modifiche, premere “auto” per salvare e il tasto menu per tornare alla schermata precedente.
Funzione			Descrizione
			Usare “+”o“-” per spostare l’OSD verso destra o verso sinistra.
			Usare “+”o“-” per spostare l’OSD verso l’alto o verso il basso.
			Usare “+”o“-” per impostare il tempo di spegnimento dell’OSD e premere “auto” per salvare.
			Riporta il sistema ai valori di fabbrica.
			Torna al menu precedente.
			Usare “+”o“-” per selezionare una lingua per il menu OSD e premere “auto” per confermare.[IMAGE]

Modalità a basso consumo energetico

Questo monitor è conforme agli standard NUTEK/TCO e VESA DPMS per la gestione del consumo del display. Ha un sistema interno che riduce automaticamente il consumo energetico quando il PC non è utilizzato.

Supporto modalità display

Modalità	Consumo energetico (watt)	Indicatore LED
Normale	15.4" 35W (tipico)	Verde
Modalità a basso consumo energetico	<3W	rosso

Ci sono 7 modalità pre-impostate nel monitor. Le seguenti modalità sono pre-impostate come valori di fabbrica.

N.	Descrizione	Freq. Orizz. (KHz)	Freq. Vert. (Hz)
1.	VGA640×400	31.480	70.000
2.	VGA640×480	31.649	60.000
3.	VGA720×400	37.469	70.000
4	VESA 800×600	35.156	56.250
5	VESA 1024×768	48.363	60.000
6	VESA 1024×768	56.476	70.000
7	VESA 1280×800	49.702	59.810

Risoluzione dei problemi

Se il monitor non dovesse funzionare correttamente, consultare la tabella di seguito per risolvere i più comuni problemi prima di contattare il servizio di assistenza. Se i problemi dovessero persistere, contattare il rivenditore o il l'assistenza.

Sintomi	Azione da intraprendere
Nessuna immagine su schermo	1. Controllare il collegamento del cavo VGA.2. Assicurarsi che sia acceso e che l’alimentatore sia acceso.3. Controllare che il cavo d’alimentazione del monitor TFT LCD non sia staccato.
Immagine sfocata	1. La fonte elettrica può non essere stabile. Provare a cambiare presa elettrica.2. Allontanare il monitor LCD da eventuali oggetti magnetici.
Nessun suono dalle casse	1. Controllare che il cavo audio sia inserito.2. Le casse possono essere in modalità silenziosa o il volume è stato impostato al minimo. Effettuare le regolazioni opportune.

Specifiche tecniche

Pannello	15.4"
	Pannello a matrice attiva diagonale TFT a colori ultra piatto.
Risoluzione	1280 x 800 (WXGA)
Area display (O x V)	331.2 mm x 207.0 mm
Distanza pixel	0.2588 mm (orizzontale) x 0.2588 mm (verticale)
Angolo di visualizzazione	50° verticale / 90° orizzontale
Segnali d'input	Frequenza verticale: 31.47 a 80kHzFrequenza orizzontale: 56 a 75 HzRGB analogico: 0.7 Vp-pSync: 5V (pos./net. separati)
Larghezza di banda video in entrata massima	135 MHz
Display a colori	262K colori
Sistema segnale	input D-sub / DVI (in caso di connettore DVI presente)
Luminanza (tipico)	180 cd/m ^2
Contrasto (tipico)	400:1
Tempo di risposta (tipico)	16 mscc
Connettori d'entrata	D-sub a 15-pin, una presa elettrica ed una per le cuffie.
Uscite audio	Casse integrate 32W/8ohm x 2.
Consumo massimo	35 watt (tipico)
Gestione consumo	conforme a VESA DPMS standard, EPA/Energy Star
Compatibilità PnP	conforme a standard VESA DDC 1& 2B
Ergonomia EMI	FCC, CE(CISPR-II)
Dimensioni esterne	435(L)X145(P)X310(A)
Temperatura	Operativa: da 0°C a 50°C Stoccaggio: da -20°C a 60°C
Umidità	Operativa: da 25% a 90% RH Stoccaggio: da 0% a 90% RH
