MANUAL DE USUARIO LM1541 Emprex

Gracias por adquirir este monitor LCD producido por nuestra compañía. Este monitor utiliza un panel visualizador de cristal líquido (LCD, por sus siglas en inglés) de transistor de película delgada (TFT, por sus siglas en inglés) y está diseñado con alta tecnología y tecnología de producción muy eficiente, a fin de proveer al usuario una calidad de imagen más profesional y consistente. Además, este monitor TFT LCD está diseñado para ahorrar espacio y ofrecer distintas posiciones de exposición, adaptándose así al espacio vital de la era moderna. Por favor lea las instrucciones y precauciones de este manual, antes de comenzar a usarlo.

Características

Utiliza un panel TFT (transistor de película delgada) color de matriz activo LCD (visualizador de cristal líquido). Ofrece una imagen de alta resolución.
Ultra delgado elegante con una huella pequeña, ahorra más espacio para los usuarios.
Cumple con los últimos estándares de la ergonomía europea.
Flexibilidad de inclinación de 15° hacia delante y hacia atrás le permite ajustarlo al ángulo más favorable.
Bajo consumo de energía, poco calor y cero emisión de radiación protegen al usuario.

Compruebe el Contenido de la Caja

Después de que abra la caja, asegúrese de que estén los siguientes ítems. Si cualquiera de ellos faltara o estuviera dañado, por favor contacte a su concesionario o proveedor local:

Monitor TFT LCD
Manual del Usuario (incluyendo las especificaciones)
Cable de energía
Cable VGA
Cable de Audio

Precauciones

Por favor lea primero con atención las siguientes instrucciones para prevenir riesgos innecesarios. Guarde este manual para futuras referencias.

• Antes de limpiar o mover este monitor, asegúrese que esté apagado y que el cable de energía AC esté desenchufado, a fin de evitar un daño accidental al monitor o al cuerpo humano.
  Por favor mantenga sin obstrucciones el radiador ubicado en la parte posterior del monitor.
  Mantenga el monitor lejos de cualquier líquido.
• Algunos de los componentes y partes tienen alto voltaje. A fin de evitar peligros innecesarios, por favor no desarme el monitor usted mismo.
  Si el monitor humea o produce ruidos, por favor desconecte la energía de forma inmediata y póngase en contacto con su concesionario local.
  A fin de evitar daños permanentes, por favor no aplique presión sobre el panel de la pantalla.
• Antes de limpiar este monitor, por favor asegúrese de retirar primero el cable de energía AC y por favor no rocie limpiadores líquidos directamente sobre la unidad. Limpie la pantalla de forma suave con un trapo un poco humedecido, sin aplicar mucha presión.

Instalación del Monitor

Por favor primero apague la fuente de energía a la computadora y sus equipos periféricos.

1. Conecte el adaptador de energía al enchufe de entrada de energía AC en la parte posterior de la unidad y conecte el otro extremo en el enchufe de energía AC.
2. Conecte el Cable de Señal Análogo VGA al puerto de conexión de 15 pins de la unidad.
3. Encienda la pantalla y la fuente de energía de la computadora.

Panel Frontal de Control:

Inclinación y giro de la pantalla

Usted puede inclinar la pantalla hacia arriba y hacia abajo en 15°.

Control de Ajuste OSD (Visualizador en Pantalla)

Paso 1: Presione el "menú" para activar el menú de visualización en pantalla OSD

Paso 2: Presione las teclas “+”o “-” para mover el cursor para seleccionar la función.

Paso 3: Presione "auto" para elegir la opción a ajustar

Funciones del Menú Rápido

.Usted puede presionar “+”o“—” para ajustar el volumen

	Brillo	Para ajustar el brillo del fondo.
	Audio	Para ajustar el volumen de los parlantes.
	Temperatura del Color	Para ajustar los parámetros de los colores rojo, verde y azul en la pantalla.
	Config. de imagen	Para ajustar las posiciones vertical y horizontal de la pantalla.
	Ajuste OSD	Para ajustar de forma automática la posición del estado del visualizador OSD.
	Idioma	Pera elegir inglés, francés, alemán, italiano, español y chino tradicional para el idioma del visualizador OSD para su propia preferencia. El usuario puede elegir su idioma preferido.
	Salir	Para salir del Menú OSD.

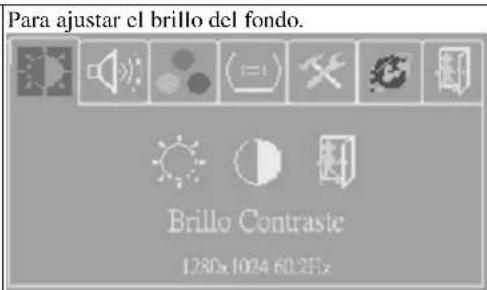

Configuraciones del Menú Secundario

Para ajustar el brillo del fondo. Brillo Contraste 1280x1024 60.2F1x

Función		Descripción
		Use las teclas “+”o “-” para ajustar el nivel numérico del brillo (0~100). Presione la tecla “auto” para guardar y la tecla menú para volver a la página anterior.
		Use las teclas “+” o “-” para ajustar el nivel numérico del contraste (0-100). Presione la tecla “auto” para guardar y la tecla menú para volver a la página anterior.
		Volver al menú anterior.
Audio		Para ajustar el volumen de los parlantes.
Función		Descripción
		Presione la tecla “+”o “-”para ajustar el volumen y presione la tecla “auto” para guardar y la tecla menú para volver a la página anterior.
		Presione la tecla “auto” para apagar y encender el parlante.
		Volver a la página anterior.
Temperatura[dor]		Utilice la tecla “+” o “-” para elegir la función y presione la tecla “auto” para realizar el ajuste.
Config. deimagen		Utilice la tecla “+” o “-” para elegir la función y presione la tecla “auto” para acceder al menú de ajuste. Después de realizar el ajuste, presione la tecla “auto” para guardar y la tecla menú para salir.

30

Función		Descripción
		Presione la tecla “auto” para ajustar de forma automática las posiciones H/V, reloj y fase.
		Si hubiera distorsión entre los caracteres, utilice la tecla “+”o “-”para corregir el problema.
		Utilice la tecla “+”or “-” para ajustar el valor de imagen de muestra real ADC.
		Utilice las teclas “+”o “-” para mover la pantalla hacia la izquierda o derecha.
		Utilice la tecla “+” o “-” para mover la pantalla hacia arriba o abajo.
		Volver al menú anterior.
Ajuste del VisualizadorOSD		Utilice la tecla “+” o “-” para elegir la función y presione “auto” para ajustar. Después de hacer el ajuste, presione la tecla “auto” para guardar y la tecla menú para volver a la página anterior.
F	n	Descripción
		Utilice la tecla “+” o “-”para mover la posición del visualizador OSD a la derecha o a la izquierda de la pantalla.
		Utilice la tecla “+” o “-” para mover la posición del visualizador OSD hacia arriba o a hacia abajo de la pantalla.
		Utilice las teclas “+” o “-” para configurar el tiempo de apagado del OSD y presione la tecla “auto” para guardarla.
		Configura el sistema a los valores predeterminados de fábrica.
		Volver a la página anterior.
Idioma		Utilice la tecla “+” o “-” para elegir el idioma del menú OSD y presione la tecla “auto” para confirmar.

Modo de Ahorro de Energía

Este monitor cumple los criterios del modo NUTEK/TCO y VESA DPMS para la administración de energía de visualización. Tiene un efectivo sistema incorporado de administración de energía que reduce el consumo de energía de forma automática cuando no se utiliza la PC.

Soporte de Modo de Visualización

Modo

Modo de Ahorro de

Energía Normal

Consumo de energía (vatios)

15.4" 35W (típico)

< 3W

Indicador LED

Verde

rojo

Este monitor tiene 7 modos predeterminados. Los siguientes modos son preestablecidos de fábrica.

No.	Descripción	Frec. H (KHz)	Frec. V (Hz)
1.	VGA640×400	31.480	70.000
2.	VGA640×480	31.649	60.000
3.	VGA720×400	37.469	70.000
4	VESA 800×600	35.156	56.250
5	VESA 1024×768	48.363	60.000
6	VESA 1024×768	56.476	70.000
7	VESA 1280×800	49.702	59.810

Solución de problemas preliminares

Si el monitor no funciona de forma normal, por favor utilice la siguiente tabla para resolver las causas más comunes y probables del problema, antes de llamar al personal de servicio. Si aún así el problema no se resuelve, por favor pida asistencia al concesionario local.

Síntoma	Acción Correcta
La Pantalla no muestra nada	1. Compruebe la conexión del Cable de Señal VGA.2. Asegúrese que la energía esté encendida o que el adaptador de energía esté encendido.3. Compruebe si el cable de energía del monitor TFT LCD está suelto.
Imagen borrosa.	1. Puede que el suministro de energía no esté estable. Intente conectar la unidad a otro enchufe de energía.2. Aleje el monitor LCD de objetos magnéticos.
Los parlantes no suenan.	1. Por favor compruebe que el cable de audio esté enchufado.2. Puede que los parlantes hubieran sido silenciados o que el volumen esté ajustado al mínimo.Rectifique la situación.

Especificaciones

Panel	15.4"
	Panel de matriz activa diagonal TFT de color ultra delgado.
Resolución	1280 x 800 (WXGA)
Área de visualización (H x V)	331.2 mm x 207.0 mm
Tamaño de píxeles	0.2588 mm (Horizontal) x 0.2588 mm (Vertical)
Ángulo de visión	50° Vertical / 90° Horizontal
Señales de entrada	Frecuencia vertical: 31.47 a 80kHzFrecuencia Horizontal: 56 a 75 Hz
	RGB Análoga: 0.7 Vp-pSinc: 5V (pos./net. Separado)
Ancho de Banda de Vídeo de Entrada Máximo	135 MHz
Visualización de Colores	262K colores
Sistema de señal	Entrada D-sub / DVI (si hay un conector DVI)
Luminosidad (típica)	180 cd/m2
Contraste (típico)	400:1
Tiempo de respuesta (típico)	16 mseg
Conectores de entrada	Tipo 15-pin D-sub, un enchufe de entrada de energía y de audifonos.
Salida de Audio	Parlantes 2W/8ohmx2 incorporados.
Consumo máximo de energía	35 vatios (típico)
Administración de energía	Cumple con el estándar VESA DPMS, EPA/Energy Star
Compatibilidad PnP	Cumple con los estándares VESA DDC 1& 2B
Ergonomía EMI	FCC, CE(CISPR-II)
Dimensión externa	435(L)X145(A)X310(Alt)
Temperatura	Funcionando: 0°C a 50°C Almacenado: -20°C a 60°C
Humedad	Funcionando: 25% a 90% RH Almacenado: 0% a 90% RH
