MANUAL DE UTILIZADOR VHHA075 VIETA

A VIETA AUDIO S.A. atribui a garantia aos seus produtos pelo período de 24 meses. O período de garantia começa na data da compra de produtos novos e não utilizados pelo utilizador final.

Esta garantia cobre eventuals defeitos de fabrico em todos os produtos Vieta vendidos em território Espanhaí por distribuidores autorizados. Os produtos Vieta comprados noutros países serão cobertos pela garantia oferecida pelo distribuidor local.

Esta garantia só será válida quando acompanhada pelo recibo de compra onde conste os dados de cliente. o local de venda e a data aquisição de produto. A VIETA AUDIO, SA aceita reparar durante o período de garantia, todos os produtos que apresentem anomalias resultantes do seu uso normal, conforme descrito no manual utilizador e, quando utilizado para o fim a que foi projetado.

Sempre que fizer uma alteração de componentes ou a substituição do produto esta não prorrogará o prazo de garantia.

SITUAÇÕES NÃO COBERTAS PELA GARANTIA:

1. O periodo de garantia exceda o tempo estipulado.

2. Sempre que o produto apresente sinais de manipulação executadas por pessoas ou técnicos não autorizados pela VIETA AUDIO S.A.

3. Sempre que o produto apresente sinais de danos causados por uso incorreto ou uso em fins diversos daqueles a que se destina e que não estejam descritos no manual de utilizador, bem como queira de peças, riscas, tissuras, desgaste de peças pelo uso, danos produzidos por restos de pintura, arcia, água ou restos de comida dentro do equipamento.

4. Esta garantia não cobre os gastos ou danos causados pelo transporte do equipamento.

5. Perda, roubo ou acidentes produzidos por incêndio, líquides, produtos químicos, calor excessivo, ventilação inadequada, vandalismo, inundações, trovoadas, descargas eletricas, utilização de vollagem excessiva ou incorreta, raios, terramotos, quedas, outras forças externas, radiações.

6. Qualquer custo adicional derivado da instalação ou desinstalação do produto.

7. Produtos comprados fora do território espanhol ou em distribuidores não autorizados.

B. Os dados contidos nos nossos produtos, (arquivos fotográficos, música, suportes digitais etc.) não estão em caso nenhum cobertos pela garantia aqui apresentada, sendo da responsabilidade do cliente efetuar cópias de segurança antes de entregar o produto. O mesmo sucede, com a incorreta configuração ou instalação de software e/ou incompatibilidades com o hardware de com outros equipamentos incluindo drivers e controladores.

1. Manutenção, reparação ou substituição de peças resultantes de uso e desgaste.

2. Baterias recarregáveis e/ou descartáveis (o tempo de vida depende da frequência de uso).

3. Falhas menores ou diferenças na qualidade do produto que não afetem o seu valor ou o propósito da sua utilização

4. Negligencia.

5. Acessórios:

- Kits e peças das tomadas.

Cabos de ligação.

- Auscultadores

1. Qualquer incidente deletada ao receber a mercadoria, deve ser comunicado ao serviço de apoio ao cliente 902.367.607 ou para o correlo eletrônico satóvieta.es. De acordo com o artigo 366 do Código Comercial, Vieta Áudio SA, não aceita reclamações por danos, quebras ou falta de artigos passadas 24 horas sobre a receção da mercadorias.

APOIO AO CLIENTE / Tel. [phone] / Fax. [phone] / www.vieta.es

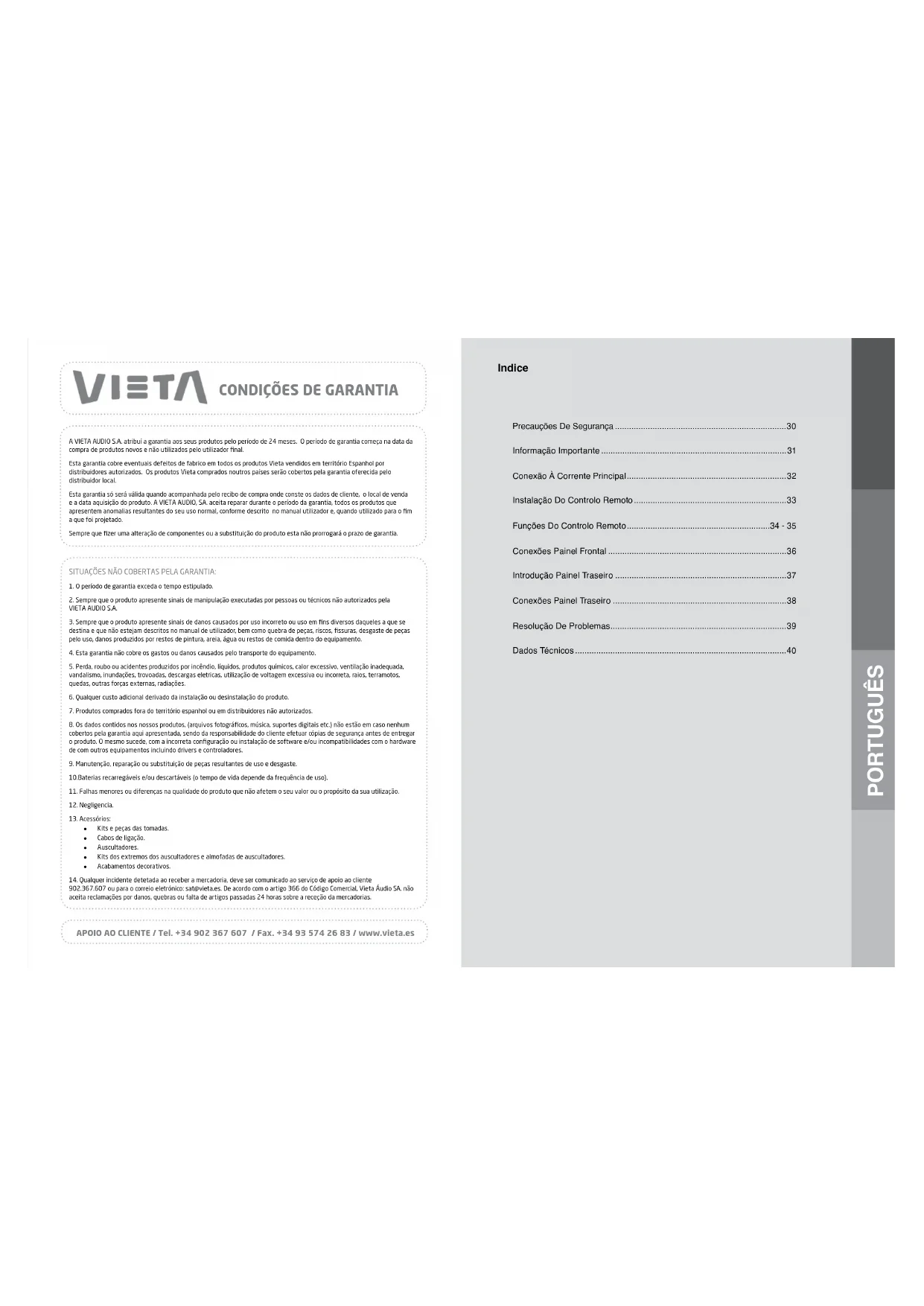

Indice

Precauções De Segurança 30

Informação Importante 31

Conexão À Corrente Principal....32

Instalação Do Controlo Remoto....33

Funções Do Controlo Remoto....34 - 35

Introdução Painel Traseiro 37

Conexões Painel Traseiro 38

Resolução De Problemas....39

Dados Técnicos....40

PRECAUÇÕES DE SEGURANÇA

Um trângulo com o simboio de alerta o usuário que a "tansão porgosa" isolamento caso representa um risco da choque eletrico.

Um trângulo com exclamação informa o usuário para estudar as instruções importantes sobre a utilização e manutenção da unidade mostrada no manual fornecido.

Simbolo para a Classe II (isolamento duplo).

AVISO: PARA REDUZIR O RISCO da incêndio ou choque alétrico, NÃO EXPOR ESTE EQUIPAMENTO À CHUVA OU HUMIDADE, NÃO ABRA O APARELHO POIS É PERIGOSO. Somente técnicos Qualificado estão autorizados a realizar este TRABALHO de Reparação e manutangão.

CUIDADOS: Se tiver que substituir ao ficha ou cabo de alimentação, é importante que o novo seja igual ao anterior ou que tenha sido recomendado pelo fabricante.

PARA EVITAR CHOQUE ELÉTRICO, É IMPORTANTE QUE Insira a ficha CORRETAMENTE NA TOMADA.

INFORMAÇÃO IMPORTANTE

Instruções para a utilização

- Painêls de topo e parte traseira da unidade podem ficar quantes após uso prolongado. Islo não é devido a uma falha.

- Deeligua o aparelho quando não asliver em uso.

Proteja o cabo de alimentação

- Siga as instruções para evitar mau funcionamento, choque elétrico, logo ou fermentos:

- Segure o plugue com firmeza quando entrar no sockel.

- Não coloque objetos sobre o fornecimento da energia elétrica.

- Não executar o trabalho na unidade ou mudança o cabo da alimentação.

Cuidados

Não colocue a unidade nos seguintes locais:

- Locais com temperatura elevada (400 ou mais) ou humidade relativa elevada (30% ou mais).

- Em locais com poeira, pois podem danificar as peças internas.

Não coloque os dedos ou outro objeto dentro da unidade

- É perigoso para tocar as partes do interior e pode causar danos ou ferimentos. Não abra a caixa.

- Não colocar objetos estranhos na unidade,

Interferência

Colocar a unidade perto de uma TV, ou rádio pode causar má qualidade de vídeo ou som. Se isso acontecer, mova o aparelho.

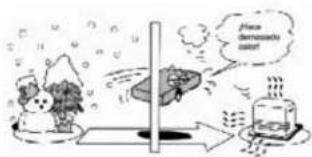

Condensação

A condensação pode ocorrer nos seguintes casos:

- Quando você mover a unidade de um local frio dirolamento para um local quente.

Quando utilizar a unidade em um lugar onde esta ligado um radiador ou ar condicionado diretamente para a unidade.

- Se a unidade for usada no verão numa sala quente e depois arrefece rapidamente devido a intervenção do ar condicionado.

- Se há vapor ou a humidade elevada na residência.

No caso de condensação, a unidade não funcionará corretamente. Desligue o aparelho e espere 2-3 horas. A unidade irá adaptar-se ao meio ambiente.

Não ligue o aparelho à fonte de alimentação até que todas as ligações tiverem sido feitas corretamente. Verifique se todas as conexões foram elaboradas adequadamente antes de ligar o equipamento. Verificar a tensão (220-240V AC 50Hz) antes de iniciar o equipamento.

Verifique se todas as outras ligações são bem-sucedidas antes de insorir a ficha na tomada de parede. Insira o plugue na tomada adequada.

Se estiver a usar o aparelho no exterior, pode necessitar de um adaptador.

INSTALAÇÃO DO CONTROLO REMOTO

Colocação das plihas

1. Remova a tampa, como mostrado no deserho.

1. Remova a tampa.

1. Insira duas pivas do tipo AAA/R03/UM1 no compartimento da bateria. Verifique se a orientação da mesma é adequado (Veja imagem abaixo).

• Não misture tipos de baterias (novos e usados, ou diferentes).
• Se o controle ramoto não for usado por um período prolongado, ramova as pilhas para evitar corrosão.

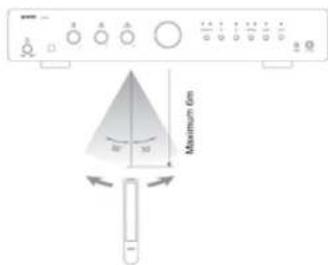

Como usar o comando

Aponça o comando para o sensor está no painel frente da unidade. Após a recepção do sinal remoto, a unidade irá funcionar segundo o solicitado. O controlo é executado a uma distância de 6metros.

• Às vezes, o comando não funciona sob luz forla. Necessidade de mover o aparelho, se isso acontecer.
• Pode avariar quando usado perto da unidade.
• Não coloque objetos no comando, uma vez que as baterias podem descarregar se uma tecla é pressionada prolongadamente.
• Verifique se não há objetos entre o controle ramolo e o aparelho.
• Não coloque o aparelho atrás de um vidro polarizado, pois pode reduzir a distância máxima de funcionamento do comando.

1 - Potência-Faixa de lásica-unidade para Pausa e CN.				√	√	√	√	√
2 Ejectar Abut a leçara baçava do disco.				√	√	x	x
3	Número (0,1-10,110)	a. Botões Número (0,1-10+10); Seleciona b. Botões Número (0,1-10+10); Guarda Nota: O botão +10 pode ser pressionado por exemplo, 15 pressionar +10 uma vez pressionar +10 uma varze e depois 5 para Por exemplo, 20, pressionar 2 vezes +10	faixas em VH-CD030, VH-CD060, predefinições em VH-HT010 and VH-HF065, por 101 listo é, 10, e depois o para selecionar selecionar a faixa de CD e depois o.	√	√	√	√	x
4	>>	Avança rapidamento um reprodução da CD	ou avanço do simionização.	√	√	√	√	x
5	>I	Reproduzir/Pausa: Inicia e pausa a	reprodução.	√	√	x	√	x
6	>>I	Saia (>I)/ Seguinte: Seleciona a próxima	faixa no CD e a próxima.	√	√	√	√	x
7	I<	Saia (<I/ Anterior: Seleciona a ultima	faixa no CD e a ultima.	√	√	√	√	x
8	REPEAT	Repete um single ou todas as taxas no	CD ou caneta USB.	√	√	x	√	x
9	PRO/RDM	PRO (Programa) em VH-CD030 apanas; RDM (Random) em VH-CD030 taponas:	Programar fixas num CD. Todas as fixas são.	√	√	x	x
10	<<	Retrocodo rapidamento um reprodução do	CD ou simionização manual.	√	√	√	√	x
11 TIME- Faixa actual: Tempo decorrido- Faixa actual: Tempo restante		Pressionar o botão varias vezes, exibe	(no disco CD)
		- Total de fixas: Tempo decorrido do disco- Total de fixas: Tempo restante do disco	completocompleto	√	x	x	x
12	STOP	Para parar a reprodução no lettor de CD.		√	√	x	√	x
13	CD/USB	Para seleccionar a fonte CD/USB no Nota: Pressionar outra vez CD030 para	amplificador ou receptor; mudar para a fonte CD ou USB.	√	x	x	√	√
14	DVD	Para seleccionar a fonte DVD no	amplificador ou receptor.	x	x	x	√	√
15	TUNER	Para seleccionar a fonte Tumor no	amplificador ou receptor.	x	x	√	√	√
16	AUX	Para seleccionar a fonte AUX no	amplificador ou receptor.	x	x	x	√	√
17	PHONO	Para seleccionar a fonte PHONO no	amplificador ou receptor.	x	x	x	√	√
18	LINE INno amplificador ou receptor.	Para seleccionar a fonte em linha jack de	3,5 mm no palnel frontal ou	x	x	x	√	√
19	SPKRS A	Selector de Altilalante, para esccher par	de altilalantes A para ouvir;	x	x	x	x	√
20	SPKRS B	Speaker selector, to choose pair-B	speakers to listen;	x	x	x	x	√
21	MUTE	Selector de Altilalante, para esccher par	de altilalantes B para ouvir;	x	x	x	√	√
22	VOLUME-	Para baixar o volume.		x	x	x	√	√
23	VOLUME+	Para subir o volume.		x	x	x	√	√
24	RMAM	Para sintonizador: Para mudar de modo FM	para modo AM.	x	x	√	x
25	ST/MONO	Para sintonizador: Para mudar de modo	Estároco ou Modo Mono.	x	x	√	√	x
26	AUTO	Para sintonizador: Procoura automática des	eslações que provaveiranta.	x	x	√	√	x
27	MEMORY	Para sintonizador: Para guardar a estação	favora como instrução dos.	x	x	√	√	x
28	RDS	Para sintonizador: Para activar a informação	RDS nas estações que se encontram disponíveis.	x	x	√	x

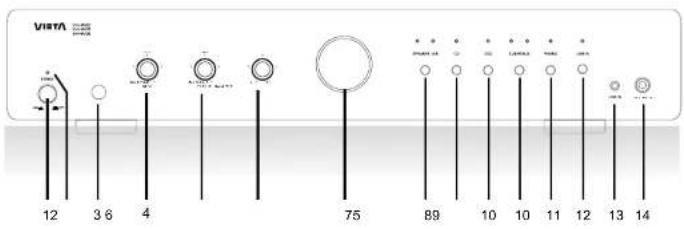

CONEXÕES PAINEL FRONTAL

VISTA 12 3 6 4 75 89 10 10 11 12 13 14

1. Comutador de energia: permite ligar e desligar a unidade.
2. LED: a luz desliga-se quando o HAM50B/HAM75B/HAM100B á ligado; no modo standby a luz azul liga-se.
3. Sensor: recebe o sinal dos ralos infravemelhos quando se mexe no comando.
4. Bass (Graves): aumenta ou diminui os graves (frequência baixa).
5. Treble (Agudos): aumenta ou ominui os agudos (frequência alta).
6. Equilibrio: selecciona o canal direito (Right) ou esquerdo (Left) de um par de colunes ligadas.

Nota: se vira o botão até ao limite esquerdo ou direito, o outro canal não val reproduzir som.

1. Comando do volume: aumenta ou diminui o volume.

2. Coluna A/B (Speaker A/B): seleciona a coluna, para escolher as colunas do par A ou do par B.

Nota: existem modos no botao de seleção da coluna (tambem no comando):

Fremir 1º voz (configuração predeterminada): controlo da coluna A;

Premir 2º vez: controlo da coluna B;

Fremir 3ª vez: controlo da coluna A e B, conceia ambas;

Premir 4º vez: controlo da coluna A e B, desconecta ambas;

...repetr...

1. CD: Active o DVD.
2. DVD: activa o DVD.
3. TUNER/AUX (Sintonizador/Aux): prima uma vez para activar o SINTONIZADOR, prima uma 2ª vez para activar a
   fonte de AUX: repetir.
4. Phono (Gira-discos): active a fonte do gira-discos.
5. Line in (Entrada de linha): activa a fonte da entrada de linha.
6. Line In (Entrada da linha): conector para a fonto do mini-conector de 3,5 mm, como reprodutor de MP3, iPod.
   iPhone, etc.
7. Auriculares: concolor para auriculares de 6 mm.

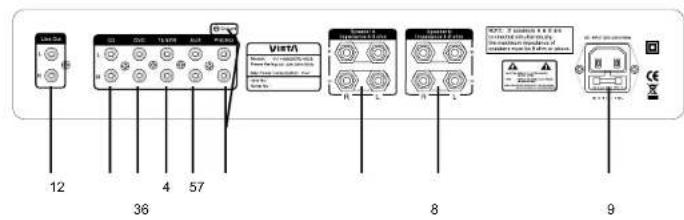

INTRODUÇÃO PAINEL TRASEIRO

Unit Set 12 36 4 57 VISA VISA 1.000000000000000000000000000000000000000000000000000000000000000000000000000 8 9

1. Saída de linha: para conectar um amplificador externo
2. Entrada de CD: para conectar um reprodutor de CD ou um aparelho opcional.
3. Entrada de DVD: para conectar um reproductor de DVD ou um aparelho opcional.
4. Entrada de sintonizador: para conectar um sintonizador ou um aparelho opcional.
5. Entrada auxiliar: para conectar o aparelho opcional de terceiros
6. Entrada do gira-discos (PHONO): para conectar um prato com cartucho MM para gira-discos.
   Nota: as entradas superiores do paraluso de terra já devem astar conectadas.
7. Coluna A esquerda e direita: para conectar o par A das colunas a 4-8 ohm.
8. Coluna B esquerda e direita: para conectar o par B das coluras a 4-8 ohm.
   Nota: quando deseje conectar os dois pares de colunas simultaneamente (A e B), a impedância máxima das colunes deve ser de 8 Ohm ou superior.
9. Entrada CA: para a ligação de voltagem do fornecimento.

Saídas da coluna esquerda e direita

Para não danificar o amplificador, comprove que cato NÃO está conhecido a uma saída CA quando ligue ou desíguo o cabo da coluna às saídas da coluna. O amplificador torn dois paros de saídas da colunas na parte posterior, com as inciações coluna esquerda (Speaker Left) e coluna direta (Speaker Right). Utilize o cabo apropriado da coluna e ligue a coluna direita (da coluna A ou B) aos conectores da coluna direta e a colunes esquerda aos conectores da coluna esquerda (da coluna A ou B). É importante que os terminais negativo (preto) e positivo (vermelho) das colunas coincidam com os terminais positivo (vermelho) e negativo (preto) do amplificador.

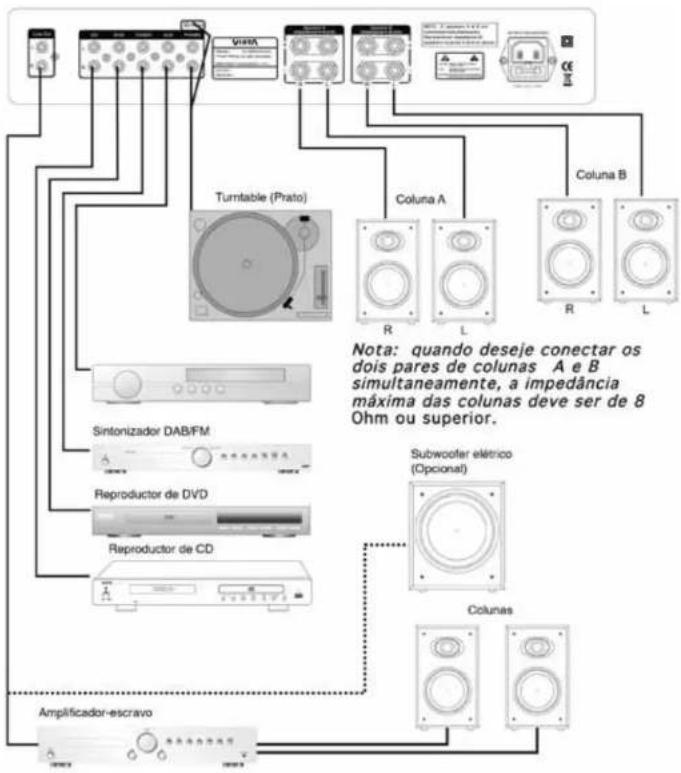

CONEXÕES PAINEL TRASEIRO

Garanta que o comutador de energia situado na parte dienteira do amplificador está na posição off (deelligado). Introduza a tomada (tomada IEC) do cabo eléctrico fornecido com o amplificador dentro de cabo eléctrico fornecido com o amplificador dentro da ficha (ENTRADA CA) na parte posterior da unidade. Garante que está bem ajustada. Introduza o outro extremo do cabo eléctrico numa ficha CA de parece.

Turntable (Prato) Coluna A R L Coluna B Sintonizador DAB/FM Reproductor de DVD Reproductor de CD Subwoofer elétrico (Opcional) Colunas Amplificador-escravo Note: quando deseje conectar os dois pares de colunas A e B símultaneamente, a impedância máxima das colunas deve ser de 8 Ohm ou superior.

RESOLUÇÃO DE PROBLEMAS

PROBLEMA	CAUSA/SOLUÇÃO
El amplificador está ligado - Ligue a unidade à tomada de corrente elétrica.mas não tem energia. - Comprove que a tomada foi introduzidac o r r e t a m e n- O fusível interno fundiu-se e o técnico que esteja de serviço deve substituió.
Não reproduz som. - O cabo da eletricidade está danificado e deve ser substituído.- O amplificador não foi ligado.- O volume está no mínimo.- Os cabos da coluna não foram corretamenteligados.- Selecionou a fonta de entrada errada.- Não ligou a fonte de entrada.
Apenas um canal tem som. - Os cabos da coluna ou da entrada de áudio estãodanificados o foram ligados de forma incorreta.- A fonte de entrada está defeituosa. - As colunas estão
Apresentam um forte zumbido. - Os cabos de entrada de áudio estão danificadosou foram ligados de forma incorreta.- O fio de terra do gira-discos não foi ligado.- O braço do gira-discos está defeituoso.
Baixa intensidade dos graves e má - A ligação da coluna está fora da fase.qualidade do estéreo. Comprove que os polos negativo e positivo foramligados corretamente, tanto na parte posterior doamplificador como na parte posterior da coluna.
Som distorcido. - Algum dos cabos condutores do cabo da colunaestá em contacto com outro, o que produz adistorção do som.- O volume está demasiado alto.
A unidade não alterna entre modos de - O amplificador está defeituoso e deve serentrada. reparado por um técnico qualificado.

DADOS TÉCNICOS

DADOS TÉCNICOS

Entrada de gira-discos

Impedância de entrada 47K Ohm

Sensibilidade de entrada 10,0 mV

Entradas do nível de linha

Impedância de entrada 47K Ohm

Sensibilidade de entrada 400 mV

Saídas do nível de linha

Saída da linha de impedância de saída 10K Ohm

Auriculares 32 Ohm

Nivel máximo da saída da saída de linha 250 mV

Auriculares 2.0 V

Controlo de tonalidade

Agudos: +/- 14 dB

Graves +/- 14 dB

Potência de saída

VH-HA050 = 2 x 30 W a 4 Ohm

VH-HA075 = 2 x 50 W a 4 Ohm

VH-HA100 = 2 x 75 W a 4 Ohm

Resposta de frequência: 10Hz a 80KHz (-3 dB)

Distorção <0.2%

Relação sinal-ruido >80 dB

Dimensões (al x la x pr): 70 x 430 x 285 mm

Peso líquido:

VH-HA050 = 4.55 kg

VH-HA075 = 4.80 kg

VH-HA100 = 4.80 kg

Acessórios fornecidos

1. Manual de utilizador
2. Distribuição elétrica
3. Comando

Reservamo-nos o direto de alterar a ficha técnica e o design do produto sem aviso previo como consequência de futuras malhorias do produto.
