MANUAL DE UTILIZADOR VHHR065 VIETA

A VIETA AUDIO S.A. atribui a garantia aos seus produtos pelo período de 24 meses. O período de garantia começa na data da compra de produtos novos e não utilizados pelo utilizador final.

Esta garantia cobre eventuals defeitos de fabrico em todos os produtos Vieta vendidos em território Espanhaí por distribuidores autorizados. Os produtos Vieta comprados noutros países serão cobertos pela garantia oferecida pelo distribuidor local.

Esta garantia só será válida quando acompanhada pelo recibo de compra onde conste os dados de cliente. o local de venda e a data aquisição de produto. A VIETA AUDIO, SA aceita reparar durante o período de garantia, todos os produtos que apresentem anomalias resultantes do seu uso normal, conforme descrito no manual utilizador e, quando utilizado para o fim a que foi projetado.

Sempre que fizer uma alteração de componentes ou a substituição do produto esta não prorrogará o prazo de garantia.

SITUAÇÕES NÃO COBERTAS PELA GARANTIA:

1. O periodo de garantia exceda o tempo estipulado.

2. Sempre que o produto apresente sinais de manipulação executadas por pessoas ou técnicos não autorizados pela VIETA AUDIO S.A.

3. Sempre que o produto apresente sinais de danos causados por uso incorreto ou uso em fins diversos daqueles a que se destina e que não estejam descritos no manual de utilizador, bem como queira de peças, riscas, tissuras, desgaste de peças pelo uso, danos produzidos por restos de pintura, arcia, água ou restos de comida dentro do equipamento.

4. Esta garantia não cobre os gastos ou danos causados pelo transporte do equipamento.

5. Perda, roubo ou acidentes produzidos por incêndio, líquides, produtos químicos, calor excessivo, ventilação inadequada, vandalismo, inundações, trovoadas, descargas eletricas, utilização de vollagem excessiva ou incorreta, raios, terramotos, quedas, outras forças externas, radiações.

6. Qualquer custo adicional derivado da instalação ou desinstalação do produto.

7. Produtos comprados fora do território espanhol ou em distribuidores não autorizados.

B. Os dados contidos nos nossos produtos, (arquivos fotográficos, música, suportes digitais etc.) não estão em caso nenhum cobertos pela garantia aqui apresentada, sendo da responsabilidade do cliente efetuar cópias de segurança antes de entregar o produto. O mesmo sucede, com a incorreta configuração ou instalação de software e/ou incompatibilidades com o hardware de com outros equipamentos incluindo drivers e controladores.

1. Manutenção, reparação ou substituição de peças resultantes de uso e desgaste.

2. Baterias recarregáveis e/ou descartáveis (o tempo de vida depende da frequência de uso).

3. Falhas menores ou diferenças na qualidade do produto que não afetem o seu valor ou o propósito da sua utilização

4. Negligencia.

5. Acessórios:

- Kits e peças das tomadas.

Cabos de ligação.

- Auscultadores

1. Qualquer incidente deletada ao receber a mercadoria, deve ser comunicado ao serviço de apoio ao cliente 902.367.607 ou para o correlo eletrônico satóvieta.es. De acordo com o artigo 366 do Código Comercial, Vieta Áudio SA, não aceita reclamações por danos, quebras ou falta de artigos passadas 24 horas sobre a receção da mercadorias.

APOIO AO CLIENTE / Tel. [phone] / Fax. [phone] / www.vieta.es

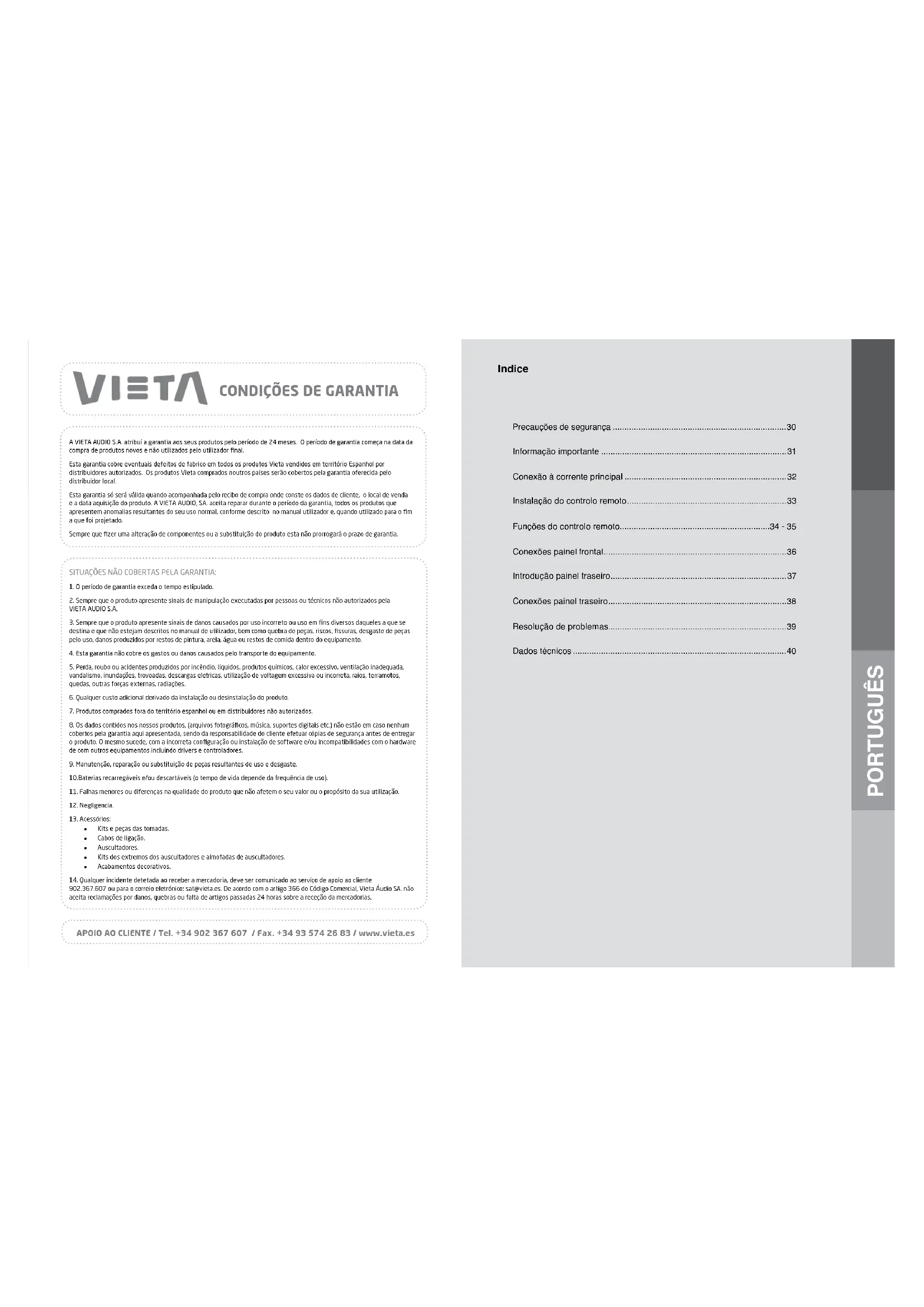

Indice

Precauções de segurança 30

Informação importante 31

Conexão à corrente principal 32

Instalação do controlo remoto....33

Funções do controlo remoto....34 - 35

Introdução painel traseiro....37

Conexões painel traseiro....38

Resolução de problemas....39

Dados técnicos....40

PRECAUÇÕES DE SEGURANÇA

Um trângulo com o simboio de alerta o usuário que a "tansão porigosa" isolamento caso representa um risco da choque eletrico,

Um trângulo com exclamação informa o usuário para estudar as instruções importantes sobre a utilização e manutenção da unidade mostrada no manual fornecido.

Simbolo para a Classe II (isolamento duplo).

AVISO: PARA REDUZIR O RISCO da incéndio ou choque elétrico, NÃO EXPOR ESTE EQUIPAMENTO À CHIUA OU HUMIDADE, NÃO ABRA O APARELHO POIS É PERIGOSO. Somente técnicos Qualificado estão autorizados a realizar este TRABALHO de Reparação e manulangão.

CUIDADOS: Se tiver que substituir ao ficha ou cabo de alimentação, é importante que o novo seja igual ao anterior ou que tenha sido recomendado pelo fabricante.

PARA EVITAR CHOQUE ELÉTRICO, É IMPORTANTE QUE Insira a ficha CORRETAMENTE NA TOMADA.

INFORMAÇÃO IMPORTANTE

Instruções para a utilização

- Palmels de topo e parte traseira da unidade podem ficar quantes após uso prolongado. Islo não é devido a uma falha.

- Desligua o aparelho quando não astiver em uso.

Proteja o cabo de alimentação

• Siga as instruções para evitar meu funcionamento, choque eletrico, togo ou terimentos:
• Segure o plugue com firmeza quando entrar no socket.
• Evita dispositivos geradores de calor.
• Não coloque objetos sobre o fornecimento de energia elétrica.
• Não executar o trabalho na unidade ou mudança o cabo da alimentação.

Cuidados

Não coloque a unidade nos seguintes locals:

Sob o sol, perto de dispositivos que emitem calor. - Locais com temperatura elevada (10C ou mais) ou humidade relativa elevada (90% ou mais).
- Em locais com poceira, pois podem danificar as poças internas.
Não coloque os dedos ou outro objeto dentro da unidade
- É perigoso para tocar as partes do interior e pode causar danos ou ferimentos. Não abra a caixa. - Não colocar objetos esiranhos na unidade.

Interferência

Colocar a unidade perto de uma TV, ou radio pode causar má qualidade de vídeo ou som. Se isso acontecer, mova o aparelho.

Condensação

A compensação pode ocorrer nos seguintes casos:
- Quando você mover a unidade de um local frio dirolamente para um local quente.
Quando utilizar a unidade em um lugar onde esta ligado um radiador ou ar condicionado diretamente para a unidade.
- Se a unidade for usada no verão numa sala quente e depois arrefece rapidamente devido a intervenção do ar condicionado.
- So há vapor ou a humidade elevada na residência.
No caso de condensação, a unidade não funcionará corretamente. Desligue o aparelho e espere 2-3 horas. À unidade irá adaptar-se ao meio ambiente.

Não ligue a corrente antes de todas as conexões terem sido feitas correctamente. Varifique se todas as conexões foram feitas correctamente antes da ligar a corrente. Varifique se a tonsão da corrente principal é do 220-240V-AC50Hz antes do ligar a corrente...

Conexão à corrente principal

Verifique se todas as outras conexões foram correctamente faitas antes de inserir a ficha de corrente na tomada de parede.

Depois insira a ficha nurna tomada de parede adequada.

So a unidade for usada no estrangeiro poderá necessitar de um adeptador.

INSTALAÇÃO DO CONTROLO REMOTO

Colocação das plihas

1. Remova a tampa, como mostrado no deserho.

1. Remova a tampa.

1. Insira duas pivas do tipo AAA/RCG/UM1 no compartimento da bateria. Verifique se a orientação da mesma é adequado (Veja imagem abaixo).

• Não misture tipos de baterias (novos e usados, ou diferentes).
• Se o controle ramoto não for usado por um período prolongado, remova as pilhas para evitar corrosão.

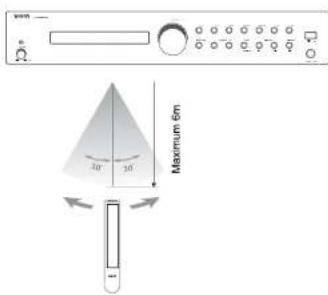

Como usar o comando

Aponla o comando para o sensor está no painel frente da unidade. Após a recepção do sinal remoto, a unidade irá funcionar segundo o solicitado. O controlo é executado a uma distância de 6metros.

• Às vezes, o comando não funciona sob luz forla. Necessidade de mover o aparelho, se isso acontecer.
• Podé avariar quando usado perto da unidade.
• Não coloque objetos no comando, uma vez que as baterias podem descarregar se uma tecla é pressionada prolongadamente.
• Verifique se não há objetos entre o controle ramolo e o aparelho.
• Não coloque o aparelho atrás de um vidro polarizado, pois pode reduzir a distância máxima de funcionamento do comando.

1-Potencê-Faú, dar lásé-unisada/ para Pausa e CN.				√	√	√	√	√
2 Ejectar Ahur a leicara baçava do disco.				√	√	x	x	x
3	Número (0,1 - 10, + 10)	a. Botões Número (0,1 - 10+10); Seleciona b. Boiões Número (0,1 - 10-10); Guarda Nota: O botão +10 pode ser presionado por exemplo, 15 presionar +10 uma vez pressionar +10 uma vez e depois 5 para Por exemplo, 20, presionar 2 vezes +10	faixas em VH-CD30, VH-CD060, predefinições em VH-HT010 and VH-HR065, por 10+ listo é, 10.e depols o para selecionar selecionar a faixa de CDe depols o.	√	√	√	√	x
4	>>	Avança rapidamento em reprodução do CD	ou avanço do sintonização.	√	√	√	√	x
15 >>H Reproduzir/Pausa: Inicia e pausa a		reprodução.		√	√	x	√	x
6	>>	Saia (>y Seguinte: Seleciona a próxima.	faixa no CD e a próxima.	√	√	√	√	x
7	k<	Saia (<t)/ Anterior: Seleciona a última	faixa no CD e a última.	√	√	√	√	x
8	REPEAT	Repete um single ou todas as faxas no	CD ou caneta USB.	√	√	x	√	x
9	PRO/RDM	PRO (Programa) am VH-CD060 apanas; RDM (Random) am VH-CD030 lapones.	Programar faixas num CD.Todas as faixas são.	√	√	x	x	x
10	<<	Polrocado rapidamento em reprodução do	CD ou sintonização manual.	√	√	√	√	x
11	TIME-Faixa actual: Tempo decorrido-Faixa actual: Tempo restante	Pressionar o botão várias vezes, exloe	(no disco CD)
		- Total de faixas: Tempo decorrido do disco- Total de faixas: Tempo restante do disco	completocompleto	√		x	x	x
Para parar a reprodução no letor de CD.				√	√	x	√	x
13	CD/USB	Para seleccionar a fonte CD/USB no Nota: Pressionar outra vez CD/30 para	amplificador ou receptor; mudar para a fonte CD ou USB.	√		x	x √	√
14	DVD	Para seleccionar a fonte DVD no	amplificador ou receptor.	x	x	x	√	√
15	TUNER	Para seleccionar a fonte Tumor no	amplificador ou receptor.	x	x	√	√	√
16	AUX	Para seleccionar a fonte AUX no	amplificador ou receptor.	x	x	x	√	√
17	PHONO	Para seleccionar a fonte PHONO no	amplificador ou receptor.	x	x	x	√	√
18	LINE INno amplificador ou receptor.	Para seleccionar a fonte em linha (jack de	3,5 mm no painel frontal ou	x	x	x	√	√
19	SPKRS A	Selector de Altilalante, para escolher par	de altilalantes A para ouvir;	x	x	x	x	√
20	SPKRS B	Speaker selector, to choose pair-B	speakers to listen;	x	x	x	x	√
21	MUTE	Selector de Altilalante, para escolher par	de altilalantes B para ouvir;	x	x	x	√	√
22	VOLUME-	Para baikar o volume.		x	x	x	√	√
23	VOLUME+	Para subir o volume.		x	x	x	√	√
24	RMAM	Para sintonizador: Para mudar de modo FM	para modo AM.	x	x	√	x
25	STMONO	Para sintonizador: Para mudar de modo	Estáreo ou Modo Mono.	x	x	√	√	x
26	AUTO	Para sintonizador: Procura automática das	estações que provavelmente.	x	x	√	√	x
27	MEMORY	Para sintonizador: Para guardar a estação	favora como instrução dos.	x	x	√	√	x
28	RDS	Para sintonizador: Para activar a informação	RDS nas estações que se encontram disponíveis.	x	x	√	x

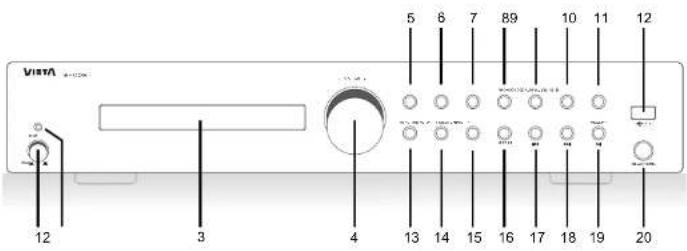

CONEXÕES PAINEL FRONTAL

VISTA 12 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

1. Botao principal: Utilizado para Ligar/Desligar o aparelho.

2. LED: Apaga-se quando o recelor á lgado, torna-se azul no modo standby.

3. Display: Mostra o estado do funcionamento.

4. Bolão do volume: aumenta ou diminui o volume.

5. CD: Ativa a fonte do CD.

6. DVD: Alva a fonte do DVD.

7. AUX: Alive a fonte AUX

8. FONO: Ativa a fonte FONO.

9. ENTRADA DE LINHA: Aliva a fonte ENTRADA DE LINHA.

10. FM: Ativa a fonte FM (integrada).

11. USB: Aliva a fonte USB (integrada).

12. Conector USB: Para ligação USB.

13. FUNÇÃO:

Graves: Selacionar para aumentar ou diminuir os graves (frequência baixa).

Agudos: Selecionar para aumentar ou diminuir os agudos (frequência alta).

Equilício: Selcionar para ajustar o canal Direito ou Esquardo de uma das colunas ligadas.

(Note: Se virar o Direito ou o Esquerdo até ao final, o outro canal não emitirá som.)

1. TUNING-: Para ajuste manual para trás no sintonizador.

2. TUNING+: Para ajuste manual para a frente no sintonzador.

3. AUTO: Análise auto dais) estações que provavelmente existem no sintonizador.

REPETIÇÃO: Repete uma ou todas as falhas do USO.

1. PRE-: Seleciona a última predefinição (estação armazenada) no sintonizador.

I<<: Seleciona a última taxa do USB.

1. PRE+: Seleciona a predefinição seguinte (astação armazenada) no sintonizador.

I: Seleclona a falxa seguinte do USB.

1. MEMÓRIA: Armazona as oslações favorilas no sintonizador.

| (Reproduzir/Pausa): Inicia e pausa a reprodução do USB.

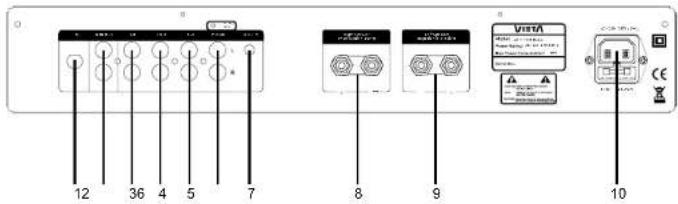

INTRODUÇÃO PAINEL TRASEIRO

12 36 4 5 7 8 9 10

1. Antena FM: Conector da antenna FM.
2. Saída de Linha: Para conexão a um amplificador externo.
3. Entrada CD: Para conexão do leitor de CD ou equipamento opcional.
4. Entrada DVD: Para conexão do leitor de DVD ou equipamento opcional.
   b. Entrada AUXt: Para conexao do equipamento opcional
5. Entrada FONO: Para corexão da placa gratória com um cartucho fono MM
   Nota: Deve ser colocado o parafuso de terra em clima das entradas.
6. Entrada da Linha: conector de fonte mini-jack 3,5mm, como MP3 player, iPod, iPhone, etc.
7. Conoclor da coluna: Canal direito;
8. Conector da coluna: Canal esquerdo;
9. Entrada CA: Para conexão à corrente clétrica.

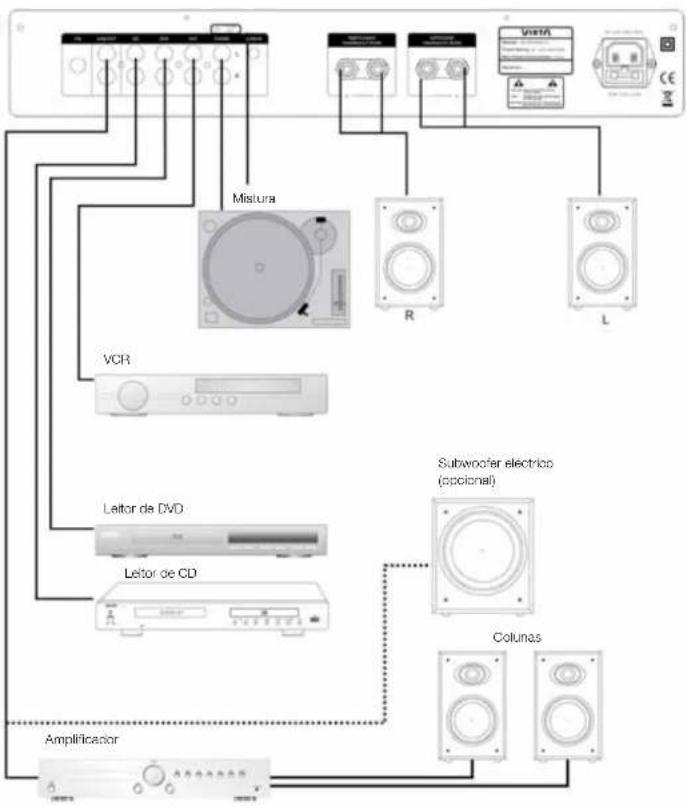

CONEXÕES PAINEL TRASEIRO

Leitor Estéreo

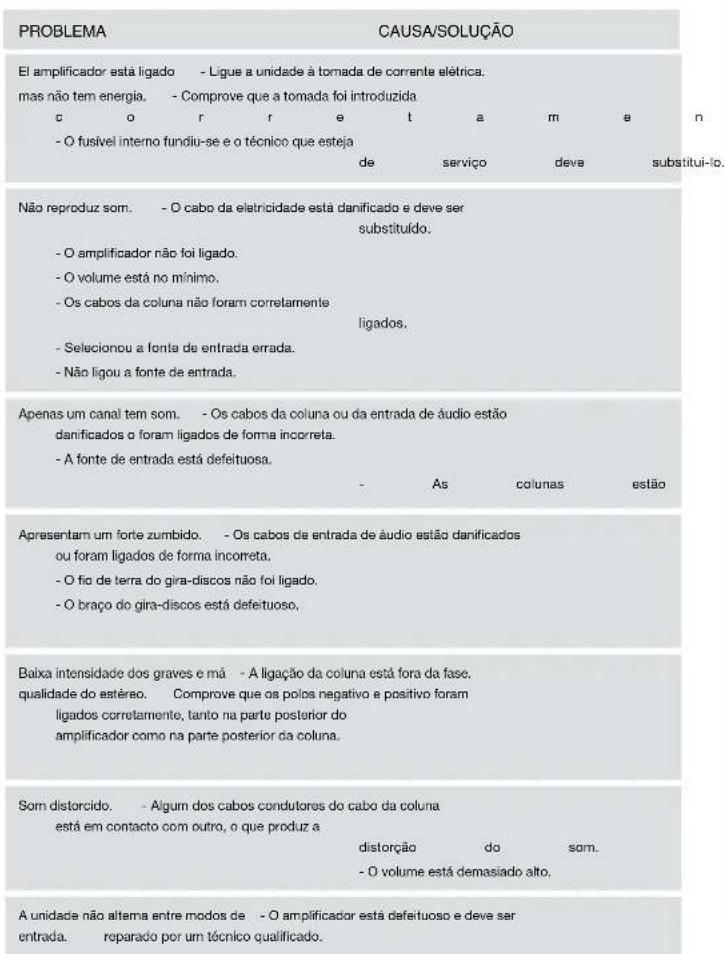

RESOLUÇÃO DE PROBLEMAS

PROBLEMA CAUSA/SOLUÇÃO El amplificador está ligado - Ligue a unidade à tomada de corrente elétrica. mas não tem energia. - Comprove que a tomada foi introduzida c o r r e t a m e n - O fusível interno fundiu-se e o técnico que esteja de serviço deve substitui-o. Não reproduz som. - O cabo da eletricidade está danificado e deve ser substituído. - O amplificador não foi ligado. - O volume está no mínimo. - Os cabos da coluna não foram corretamente ligados. - Selecionou a fonta de entrada errada. - Não ligou a fonte de entrada. Apenas um canal tem som. - Os cabos da coluna ou da entrada de áudio estão danificados o foram ligados de forma incorreta. - A fonte de entrada está defeituosa. - As colunas estão Apresentam um forte zumbido. - Os cabos de entrada de áudio estão danificados ou foram ligados de forma incorreta. - O fio de terra do gira-discos não foi ligado. - O braço do gira-discos está defeituoso. Baixa intensidade dos graves e má - A ligação da coluna está fora da fase. qualidade do estéreo. Comprove que os polos negativo e positivo foram ligados corretamente, tanto na parte posterior do amplificador como na parte posterior da coluna. Som distorcido. - Algum dos cabos condutores do cabo da coluna está em contacto com outro, o que produz a distorção do som. - O volume está demasiado alto. A unidade não alterna entre modos de - O amplificador está defeituoso e deve ser entrada. reparado por um técnico qualificado.

VIETA

41 → PORTUGUÊS

DADOS TÉCNICOS

DADOS TÉCNICOS

Banda do sintonizador: FM 87.5 - 108.0 MHZ

Sensibilidade: 12 dBu @SN=20 dB

Entrada fono:

Impedância da entrada 47K Ohm

Sensibilidade da entrada 10.0 mV

Entrada de Linha:

Impedância da entrada 47K Ohm

Sensibilidade da Entrada 400 mV

Saída de Linha:

Saída de Linha da saída de impedância 10K Ohm

Saída de linha do nível máximo de saída 250 mV

Auscultadores 2.0 V

Controlo do tom

Agudos +/- 14 dB

Graves +/- 14 dB

Corrente de saída 2 x 50 Watt em 4 Ohm

Frequência de Resposta: 10Hz para 80KHz (-3 dB)

Distorção: <0.2%

Rácio Sinal-Ruido: >80 dB

Dimensões (al x la x pr): 70 x 430 x 285 mm

Acessórios fornecidos

1. 1 pça Manual do Utilizador;
2. 1 pça Cabo de Alimentação;
3. 1 pça Contro o Remoto;
4. 1 pça Cabo Antena FM.

Reservamo-nos o direto de alterar a ficha técnica e o design do produto sem aviso prévio como consequência de futuras melhorias do produto.
