Linosa - Exaustor de cozinha TURBOAIR - Manual de utilização gratuito

Tipo de produto	Coifa de cozinha
Marca	TURBOAIR
Modelo	Linosa
Uso	Doméstico
Alimentação elétrica	220-240 V (conforme placa de identificação)
Potência de iluminação	12 V, 20 W max, 30° Ø35 GU4
Número de velocidades	3
Comandos	Interruptores: luz ON/OFF, velocidade 1/2/3, parada
Tipo de evacuação	Aspirante (evacuação externa) ou filtrante (reciclagem)
Filtro anti-gordura	Metálico, removível, lavável
Filtro de carvão ativado (reciclagem)	Lavável a cada 2 meses, substituição a cada 3 anos
Distância mínima da placa de cozimento	50 cm (elétrico), 65 cm (gás ou misto)
Diâmetro do conector de evacuação	Adaptável ao diâmetro do tubo (não fornecido)
Limpeza	Limpeza mensal com pano úmido e detergente neutro; sem álcool nem abrasivos
Segurança	Desconexão elétrica antes da manutenção; não utilizar sem grade; evitar chamas livres
Reciclagem	Conforme DEEE 2002/96/CE
Acessórios fornecidos	Buchas de fixação (adequadas à maioria das paredes)

Perguntas frequentes - Linosa TURBOAIR

Qual é a distância mínima entre a coifa e a placa de cozimento?

A distância mínima é de 50 cm para fogões elétricos e 65 cm para fogões a gás ou mistos. Respeite sempre as instruções do fabricante do fogão se elas especificarem uma distância maior.

Como limpar os filtros anti-gordura?

Puxe a alça de mola para desmontar o filtro. Lave-o com água quente e detergente suave, ou na máquina de lavar louça a 65°C. Seque-o completamente antes de remontá-lo. Realize esta operação pelo menos uma vez por mês.

Como fazer a manutenção do filtro de carvão ativado (versão reciclagem)?

O filtro de carvão pode ser limpo a cada 2 meses em água quente com detergente ou na máquina de lavar louça a 65°C. Em seguida, seque-o no forno a 100°C por 10 minutos. Substitua o filtro a cada 3 anos ou se estiver danificado.

Como substituir a lâmpada da coifa?

Desconecte primeiro a coifa. Certifique-se de que a lâmpada está fria. Com uma pequena chave de fenda plana, faça alavanca na borda da lâmpada para extraí-la. Substitua por uma lâmpada de 12 V, 20 W max, 30° Ø35 GU4. Remonte na ordem inversa.

Posso usar a coifa sem filtro anti-gordura?

Não, nunca use a coifa sem que a grade ou o filtro anti-gordura esteja montado corretamente. Isso compromete o desempenho e apresenta risco de incêndio.

Como funciona a versão de evacuação externa?

Os vapores são evacuados para o exterior através de um duto conectado ao flange localizado acima da coifa. O tubo de evacuação (não fornecido) deve ter diâmetro igual ao do flange e uma ligeira inclinação para cima. Remova o filtro de carvão se estiver presente.

Como funciona a versão reciclagem?

O ar aspirado é desengordurado e desodorizado por um filtro de carvão ativado, em seguida, é expelido para o ambiente pela grade superior. O filtro de carvão é obrigatório e está disponível em seu revendedor.

O que fazer em caso de mau funcionamento da iluminação?

Verifique primeiro se as lâmpadas estão corretamente inseridas. Se a iluminação ainda não funcionar, entre em contato com o serviço pós-venda.

Quais precauções de segurança devo seguir?

Não conecte a coifa antes do final da montagem. Desconecte-a antes de qualquer limpeza. Não flameje alimentos sob a coifa. Vigie a fritura. Assegure ventilação suficiente se outros aparelhos de combustão estiverem sendo usados.

Como reciclar a coifa no fim da vida útil?

Não descarte a coifa com o lixo doméstico. De acordo com a diretiva DEEE 2002/96/CE, entregue-a em um centro de coleta para reciclagem de equipamentos elétricos e eletrônicos.

MANUAL DE UTILIZADOR Linosa TURBOAIR

PT Instruções para montagem e'utilisation

PT - Instruções para montagem e'utilização

Sigaspecificamenteasinstruçõesindicadasneste manual.Declina-se qualquerresponsabildade poreventualis inconvenrientes,danos ou incéndiosprovocadosaoaparelho, derivantesdainobservança dasinstruçõesindicadasnesthemanual.Oexaustorfoiprojectado para serutilidoxclusivamente emambiente Domesticos.

A coifa pode ter estéticas发展目标 a quando ilustrado nestsilevrete,todaviaasinstruçõesdeuso,manutenção e instalaçãopermanecemasmas.

! É importante conservar este manual para eventuais consultas futuras.

Em caso de vendau mudanca,certificar-se que o manual acompanhe o produits.

! Ler cuidadosamente as instruções:elas aparemimportantes informações sobre a instalação, uso esegurança.
! Não efetuar variações elétricas ou mecânicas no produits ou nos tubos de fuga.

Note: As peças que aparecem o símbolo “(*)” são acessórios.optionais fornecidos somente em algunos modelos ou são peças que não acompanham o produto, mas que precisam ser adquiridas.

Advertências

Atença! Não conectar o aparecido à rede electrica quando a instalação não tiver sido totalmente completeness.
Antes de qualquer limpeza ou manutencao, desligar a coifa da rede elétrica tirando o pluge da tomada ou desligando o interruptor geral da alimentação elétrica.
Para todas as operações de instalação e manutenção, utilize luvas adequadas para este tipo deatividade.
O aparecido não é destinado para uso de crianças ou pessoas com alguma incapacidade fisica, motoras, ou mentalis reduzidas, e también à as pessoas sem experiencia ou sem conheçimentos suficientes. Devem ser de ser auxiliadas por algoém que tenha com conheçimento e capacidade competência para utilizes o aparecido.
As crianças devem ser controladas de maneira que não brinquem com o aparelho.
Nunca utilizes a coifa sem a grelha esteja corretamente montada!
A coifa NUNCA delve ser'utilizada como plano de apoio.
Quando a coifa é realizada ao mesmo tempo com outros apareiros a combustão de gás ou outros combustíveis o local deve dispar de suficiente ventilação.
O ar aspirado não deve ser transporte por meio de ductos usados para a descarga dos fumos produzidos por apareiros a combustão de gás ou de outros combustíveis.
É severamente proibido cozhar alimentos diretamente na chama sob a coifa.
O lavoro de chama livre é danoso para os filtros e pode dar lugar a incéndios, portanto, deve ser absolutamente évitado.
A fritura delve ser feita sob controlo de modo a evacitar que o oleo superaquecido se incendeie.
As partes externas podem aquecer-se notávelmente quando foram usadas com os aparelhos de cocção.

No que diz respeito às medidas tínicas e de segurar a serem adoptadas para a descarga dos fumos, ater-se estritamente a quando previsto-os regulamentos das autoridades competentes locais.

A coifa deve ser limpa frequentlymente tanto interna quando externamente (AO MENOS UMA Vez POR MÉS, respeitando as instruções de manutenção indicadas neste manual).

O não atendimento às normas de limpeza da coifa e de substituição e limpeza dos filtros pode provocar riscos de incério.

A coifa não de ser realizada sem lampadas ou com sua montagem incorreta,ursoro pode provocar risco de何时e elétrico.

Não nos responsabilizamos por eventuels inconvenientes, danos ou incéndios provocados ao aparecido, caso as instruções indicadas neste manual não sejam seguidas corretamente.

Este aparelho está Classifiedo de acordo com a Diretiva Europeia 2002/96/EC sobre Resíduos de equipamento eletrico e eletrónico (REEE).

Ao garantir a eliminacao adequada deste produits, estara aaabdar a evaporar potencias consequencias negativas para oambiente e para a saude publica, que poderiam derivar de ummanuseamento deespercios inadequado deste produits.

O símbolo — no produits, ou nos documents que acompanham o produits, indica que este aparecido não pode receber um tratamento semelhante ao de um despercio domestico.

Pelo contrário,deer sa ser depositado no respectivo centro de recolha para a reciclagem de equipoamento eletrico e electrónico.

A eliminacao devera ser efectuada em conformidade com as normas ambientais locais para a eliminacao deespercios.

Para obter informações mais detailhadas sobre o tratamento, a recuperação e a reciclagem deste produits, contate o Departamento na sua localidade, o seu服务于 eliminação de despécios dométricos ou a loja quando adquiriu o produits.

Uso

A coifa é fabricada para ser realizada na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculacao interna.

Versão aspirante

Os vapores são evacuados para o exterior por meio de um tubo de descarga fixado a flange de conexão que se encontra sobre o exaustor.

O diametro do tubo de descarga deve ser equivalente ao diametro do anel de conexao.

Na parte horizontal o tubo deve ter uma leve inclinação para cima (cerca de 10^ ) de modo a poder transporte o ar para fora mais fácilmente.

Se o exaustor for dotada de filtros de carvao ativo, estes deverao ser tirados.

Conectar a coifa ao tubos e orificios de descarga de parede com diametro equivalente a saida de ar (flange de uniao).

O uso de tubos ou orificios de descarga de parede com diametro inferior pode provocar a diminuiçao da performance de aspiracao e um drastico aumento do ruido.

Não nos responsabilizamos a este respeito.

Utilizar um tubo conductor com o comprimento não inferior ao indicado.
Utilizar um tubo conductor com o menor número possivel de curvas (angulo máximo da curva: 90^ 90^
! Evitar alteracoes drasticas da sequao do tubo (diametro).
! Usar um tubo conductor com o interior mais liso possivel.
! O material do tubo conductor deve ser aprovado e estar em conformidade com a lei.

Versão filtrante

Deve ser utilizes um FILTER de carvão ativo, disponible jusqu ao seu revendedor. O ar aspirado sera desengordurado e desodorazo antes de ser reintroduzido no ambiente atraves da greha superior.

Instalacao

A distência minima entre a superficie de suporte dos recipientes sobre o fogão e a parte mais baixa da coifa não deve ser inferior a 50cm no caso de fogões electrolycos e 65cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especialcarem uma distência maior, deve-se levar em conta this indicação.

Conexão eletrica

A voltagem da rede eletrica deve corresponder à voltagem indicada na etiqueta das caracteristicas situada no interior da coifa. Se dotada de ficha, conectar a coifa a uma tomada em conformidade com as normas vigentes posta em zona acessivel,mesmo(depais da instalação. Se não dotada de ficha (conexão direta à rede) ou a tomada não se encontra em zona acessivel,mesmo_depais da instalação, aplicar um interruptor bipolar em conformidade com a norma que assegure a desconexão completenessa categoria de sobretensão I1I, conformamente as regras de instalação.

Atença! Antes de conectar novamente o circuito da coifa com a alimentação eletrica, verifcar seu funcionaamento, atentar sempre para que o cabo de rede esteja montado corretemente.

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efectuar um pedido ao service de assistência Tecnica.

Montagem

A coifa é dotada debuchas de fixação adequadas à maior parte das paredes/tetos.No entanto é necessário que um técnico qualificado para sua instalação. A parede/teto deve ser suficientemente robusta para suportar o peso da coifa.

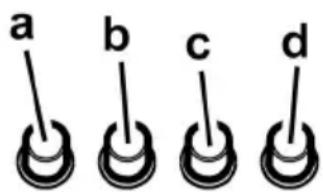

Funcimiento

Usar a potência de aspiração no caso de uma maior concentração de vapor de cozimento. Aconselhamos ligar a aspiração 5 minutos antes de iniciar a cozinho e de deixá-la em funçãoamento por aproximately 15 minutos après o termino do cozimento.

a. Interruptor luz ON/OFF.
b. Interruptor OFF/velocidade 1
c. SeLECTIONA 2
d. Selecção velocidade 3

Manutenção

Atença! Antes de qualquer operação de limpeza ou manutençao, desconectar a coifa da rede elétrica tirando o pluge da tomada ou desligando o interruptor geral da alimentação elétrica.

Limpeza

O exaustor deve ser limpo frequente, interna e externamente (pelo menos com a mesma frequencia com a qual se efectua a manutenao dos filtros antigorduras).

Atença: O não cumprimento das instruções fornecidas para a limpeza do aparecido e para a limpeza ou substituição do过滤 para provocar riscos de incência.

O fabricante não se responsabiliza por danos causados ao motor ou decorrentes de incência, provocados por uma manutenção inadequada ou pelo não cumprimento das indicações de segança citadas neste manual.

Filtro antigordura

Fig. 19-23

Capta as particulas de gordura derivantes do cozimento.

Para desmontar o filtro anti gordura puxe o puxador de libertação com mola.

Filtro de carvão activo (so para a versão filtrante)

Fig. 22

Retém os odeores desagradáveis produzidos durante a preparação de alimentos.

O FILTER DE CARVão pode ser lavado deinous eminous meses (ou quando o Sistema de indentação da saturação dos filtros - se precedo no Modelo adquirido - indicar esta necessidade) em água quente e detergentes adequados ou em máquina de lavar louça a 65^ (para a lavagem em máquina, utilize o ciclo completo sem colocar outras louça na máquina).

Tire a agua em excesso tomando cuidado para não estragar o filtró. Em seguida deixe-o secar definitivoamente no forno durante 10 Minutes a 100^ .

Substitua o pano a cada 3 anos e sempre que不准ar sinais de danos no tecido.

Montagem

Instalar o filtro de carvão aktivado na parte traseira do filtró gorduras e fixar com bois pinos.

Atença! Os pinos está incluíos na embalagem do过滤 de carvão Activate e não na coifa.

• Para desmontar o filtro proceder em sentido inverso.

Substituição das lampadas

Fig. 24

Desligar o aparelho da rede elética;

Atença! Antes de tocar as lampadas, certificar-se que estejam frias.

• Com unaiosa chave de fenda, fazer alavanca nos bordos da lampada para extraí-la.
• Puxar a lâmpada a ser substituição e substitui-la com uma nova lâmpada de 12V 20W MAX 30^ Ø35 12V GU4.
• Executar a substituição e a montagem da nova lâmpada procedendo em sentido contrário.

Se a iluminação não funciona, verifique se as lampadas foram instaladas correctamente no seu devido lugar antes de chamar a assistência técnica.
