MANUAL DE UTILIZADOR 512166 THOMSON

1 - PRINCÍPIO DE FUNCIONAMENTO 17 2 - SÍMBOLOS NO ECRÃ 17 3 - TECLAS E FUNÇÕES 18

f - PERGUNTAS FREQUENTES 19

g - PRODUTOS ADICIONAIS 21

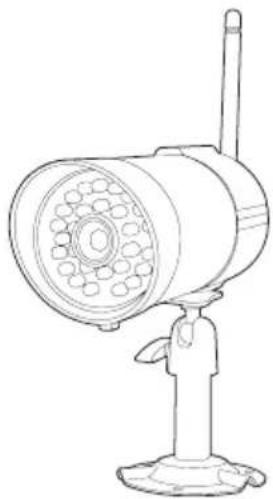

1 - CÂMARA DE COR, SEM FIOS 512167 21

h - INFORMAÇÃO TÉCNICA E LEGAL 22

1 - CARACTERÍSTICAS GERAIS 22 2 - CARACTERÍSTICAS FUNCIONAIS 3 - GARANTIA 4 - ASSISTÊNCIA E ACONSELHAMENTO 5 - DEVOLUÇÃO DO PRODUTO / SPV 6 - DECLARAÇÃO DE CONFORMIDADE

A - NORMAS DE SEGURANÇA

1 - PRECAUÇÕES DE USO

8 - ALARME EM CASO DE DETEÇÃO DE MOVIMENTO

1 - PRINCÍPIO DE FUNCIONAMENTO

Vídeo-porteiro a cores sem fios com opção de videovigilância

ref. 512166

Função

memória de imagem

Função

videovigilância

ÍNDICE

A - INSTRUÇÕES DE SEGURANÇA 04

1-PRECAUÇÕES DE UTILIZAÇÃO 04 2-CONSERVAÇÃO E LIMPEZA 04 3-RECICLAGEM 04

B - DESCRIÇÃO DO PRODUTO 05

1-CONTEÚDO DO KIT 05 2-MONITOR 06 3 - PAINEL EXTERIOR 07 4-TRANSFORMADOR DE CORRENTE 07 5-CÓDIGO DE INSTALAÇÃO 07

C - INSTALAÇÃO 08

1 - ALIMENTAÇÃO DO PAINEL EXTERIOR 08 2-INSTALAÇÃO DO PAINEL EXTERIOR 11 3-INSTALAÇÃO DO MONITOR 12

D - CONFIGURAÇÃO 13

1-DESCRIÇÃO GERAL 13 2 - CONFIGURAÇÕES E FUNÇÕES ACESSÍVEIS A PARTIR DO MONITOR 13 3-CONFIGURAÇÃO DAS CÂMARAS 13 4 - CONFIGURAÇÃO DAS GRAVAÇÕES 13 5 - VISUALIZAÇÃO DE FICHEIROS DE VÍDEO 14 6-ELIMINAÇÃO DE FICHEIROS DE VÍDEO 14 7 - MENU “FORMATAÇÃO DO CARTÃO DE MEMÓRIA” 14 8-ALARME DE DETEÇÃO DE MOVIMENTO 14 9-ALTERNÂNCIA ENTRE CANAIS 15 10-MENU “PARÂMETROS DO SISTEMA” 15

10.1 - Ajuste da data e hora 15 10.2- Formato de vídeo 15 10.3 - Economizador de energia 16

10.4 - Período de inatividade 16 10.5 - Idiomas 16

E - UTILIZAÇÃO 17

1 - PRINCÍPIO DE FUNCIONAMENTO 17 2 - SÍMBOLOS APRESENTADOS NO ECRÃ 17 3-BOTÕES E FUNÇÕES 18

F - PERGUNTAS FREQUENTES 19

g - Produtos Complementares 21

1-CÂMARA ACORES SEM FIOS 51216721

h - Informações Técnicas e Legais 22

1-CARACTERÍSTICAS GERAIS 22 2-CARACTERÍSTICAS FUNCIONAIS 22 3 - GARANTIA 23 4-ASSISTÊNCIA E CONSELHOS 23 5 - DEVOLUÇÃO DO PRODUTO/SPV 23 6-DECLARAÇÃO DE CONFORMIDADE 23

A - Instruções de Segurança

1 - PRECAUÇÕES DE UTILIZAÇÃO

• Não instale o monitor em condições extremas de humidade ou temperatura ou onde exista o risco de formação de ferrugem ou acumulação de poeira.
• Não instale o monitor em locais frios ou sujeitos a grandes variações de temperatura.
• O painel exterior não deve estar diretamente exposto à luz do sol nem a intempéries. É preferível um alpendre ou um lugar coberto.
• O painel exterior não deve ser instalado em locais onde o filtro da objetiva esteja exposto a riscos ou sujidade.
• Não multiplique as linhas de tomadas nem os cabos de extensão.
• Não instale o aparelho na proximidade de produtos químicos ácidos, de amoníaco ou de fontes de emissão de gases tóxicos.
• Não instale o aparelho em ambientes sujeitos a explosões ou na proximidade de produtos voláteis ou inflamáveis.
• Não deve ser colocado quando recipiente com água por cima do aparelho.
• Não abra o aparelho.
• O monitor e o seu transformador de corrente devem ser utilizados unicamente no interior.

2 - CONSERVAÇÃO E LIMPEZA

• Antes de qualquer trabalho de conservação, desligue o produto da corrente.
• Não limpe o produto com substâncias abrasivas ou corrosivas.
• Utilize um simples pano macio ligeiramente humedecido.
• Não pulverize com aerossóis, pois pode danificar o interior do produto.

3 - RECICLAGEM

É proibido eliminar as pilhas usadas num caixote do lixo normal. As pilhas/acumuladores com substâncias nocivas estão marcadas com os símbolos da

figura ao lado, que remetem para a proibição da sua eliminação num caixote do lixo normal. As designações dos metais pesados correspondentes são as seguintes:

Cd= cádmio, Hg= mercúrio, Pb= chumbo. Poderá depositar estas pilhas/acumuladores usados nos centros de recolha (centros de triagem de materiais recicláveis) que têm a obrigação de os recolher. Não deixe pilhas/pilhas botão/acumuladores ao alcance de crianças, conserve-os num local que lhes será inacessível. Existe o risco de serem engolidos por crianças ou animais domésticos. Perigo de morte! Se isso acontecer, consulte imediatamente um médico ou dirija-se ao hospital. Tenha cuidado para não provocar curtos-circuitos com as pilhas, atirá-las para o fogo ou recarregá-las. Existe risco de explosão!

Este logótipo significa que os aparelhos inutilizados não devem ser eliminados em conjunto com o lixo doméstico. As substâncias perigosas que poderão conter podem ser prejudiciais para a

saúde e para o ambiente. Peça ao seu distribuidor que recolha estes aparelhos ou utilize os meios de recolha seletiva colocados à disposição pela sua autarquia.

B - DESCRIÇÃO DO PRODUTO

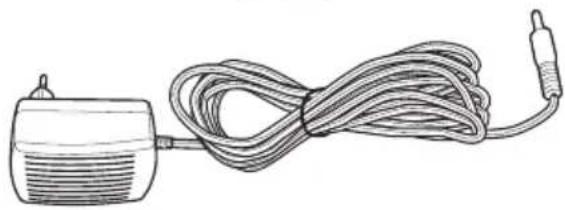

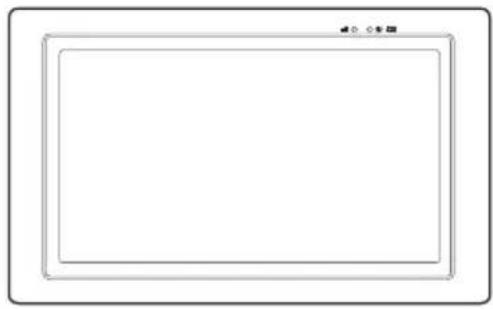

1 - CONTEÚDO DO KIT

1x1

3 X1

5 x1

7x1

8×6

9×6

2 X1

4 x1

6 x2

11x1

1 Monitor 2 Painel exterior e respetiva pala de proteção 3 Transformador de corrente de 5 V cc 1A 4 Transformador de corrente de 12 V cc 1A 5 Cabo de alimentação do painel exterior para o transformador de 12 V cc 6 Cabo de alimentação da chapa-testa elétrica/ Contacto seco para motorização de portão

7 CD de instalação do software de visualização de gravações 8 Bucha para fixação do painel e do monitor 9 Parafuso para fixação do painel e do monitor 10 Parafuso de fixação do painel exterior na respetiva pala de proteção 11 Chave de fenda triangular para parafusos de bloqueio

B - DESCRIÇÃO DO PRODUTO

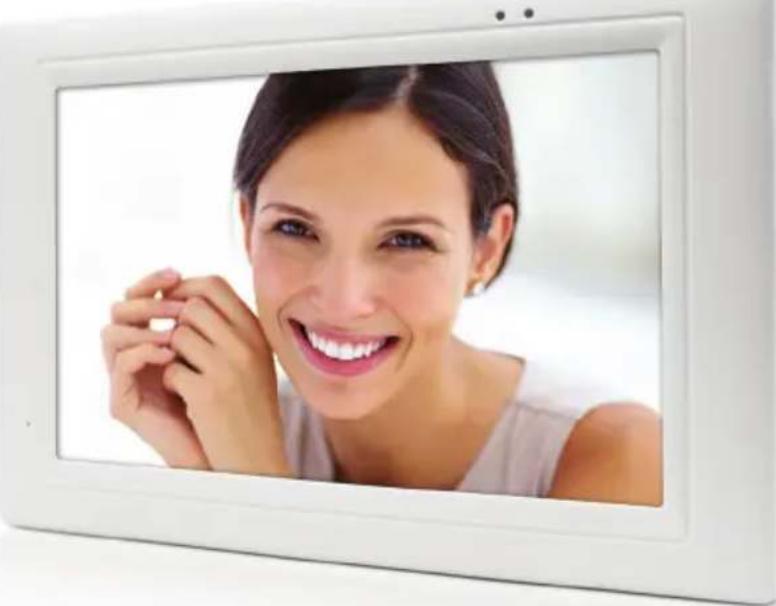

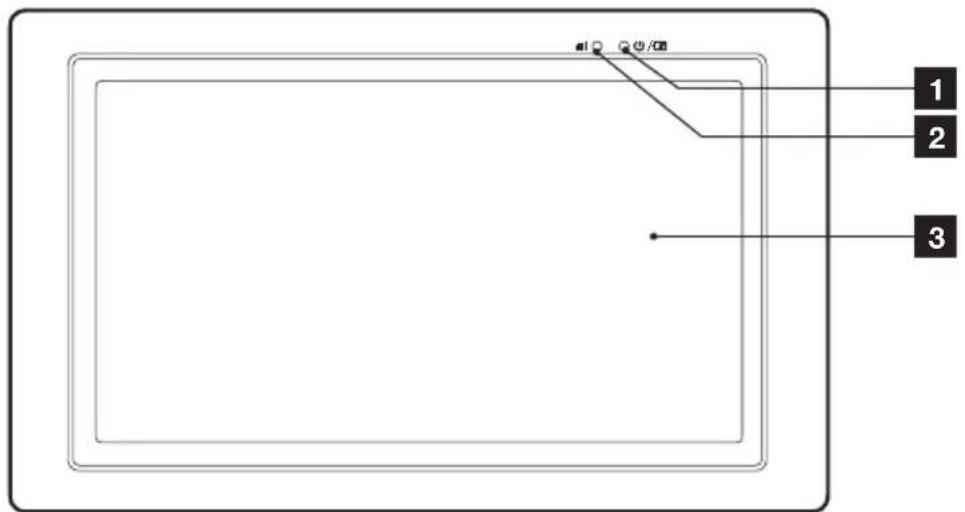

2-MONITOR

Vista frontal

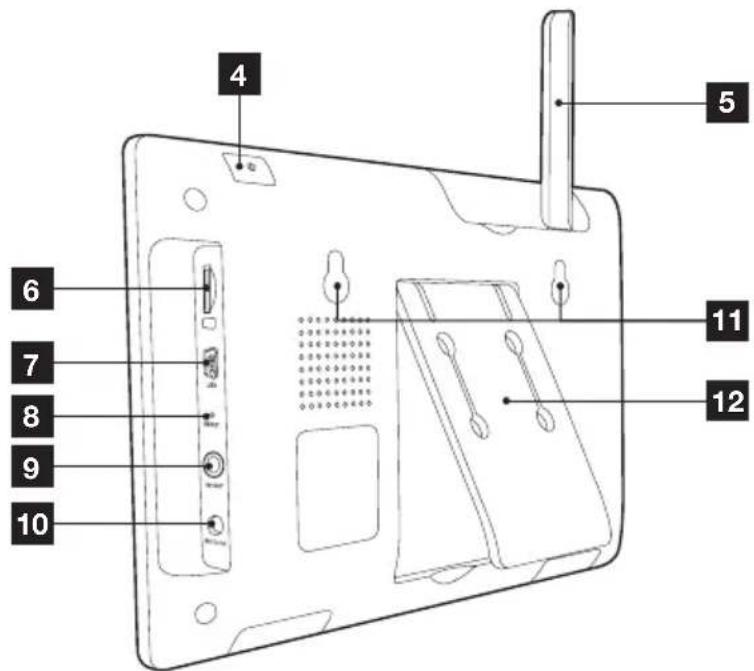

Vista traseira

1 Luz indicadora da carga da bateria 2 Luz indicadora da receção de sinal sem fios 3 Ecran LCD tátil 4 Botão de ligar/desligar (premir durante 2 segundos) 5 Antena dobrável 6 Compartimento para cartão de memória Micro SD (não fornecido)

7 Porta Mini USB para ligação a um PC 8 Botão Reset (Reinicializar) 9 Saída AV 10 Entrada de alimentação de 5 V 11 Orifícios para fixação na parede 12 Pé dobrável

B - Descrição do produto

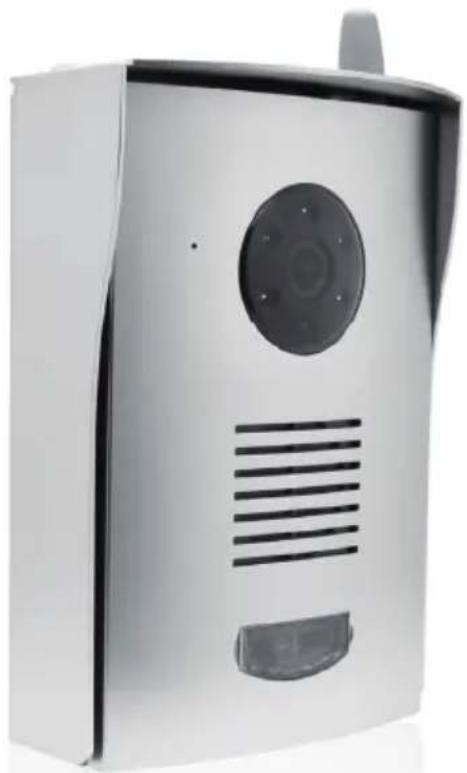

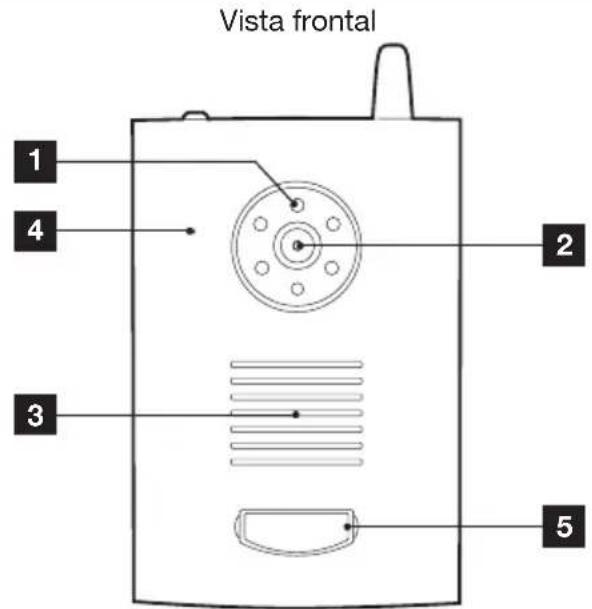

3 - PAINEL EXTERIOR 4 - TRANSFORMADORES DE CORRENTE

• No kit destinado à alimentação do monitor é fornecido um transformador de corrente de 230 V ca 50 Hz/5 V cc 1A.
• Caso pretenda alimentar uma chapa-testa elétrica e dispor do modo de espião (podem ser visualizadas imagens sem que seja tocada a campainha), no kit destinado à alimentação do painel exterior é fornecido um transformador de corrente de 230 V ca 50 Hz/12 Vcc 1A.

Não utilize outras formas de alimentação quando corre o risco de danificar irremediavelmente o aparelho e anular a garantia.

5 - CD DE INSTALAÇÃO

O CD fornecido permite a visualização das sequências de vídeo registadas no cartão de memória (não fornecido) no monitor de um computador.

1	Illuminação por infravermelhos para visão noturna
2	Objetiva da-camera
3	Intercomunicador
4	Microfone
5	Botão de chamada + placar para o nome
6	Botão de emparelhamento
7	Compartimento para as pilhas
8	Bloco de terminais de ligação

C - INSTALAÇÃO

1 - ALIMENTAÇÃO DO PAINEL EXTERIOR

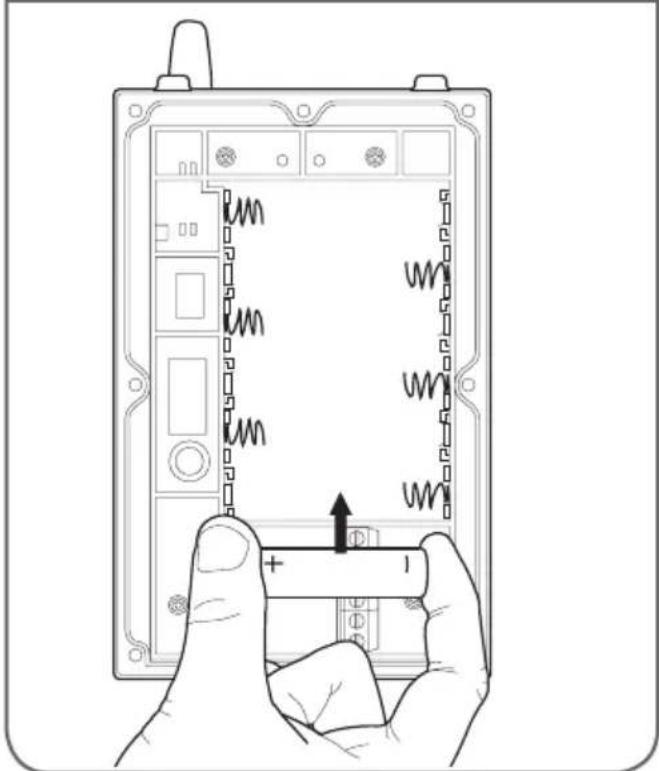

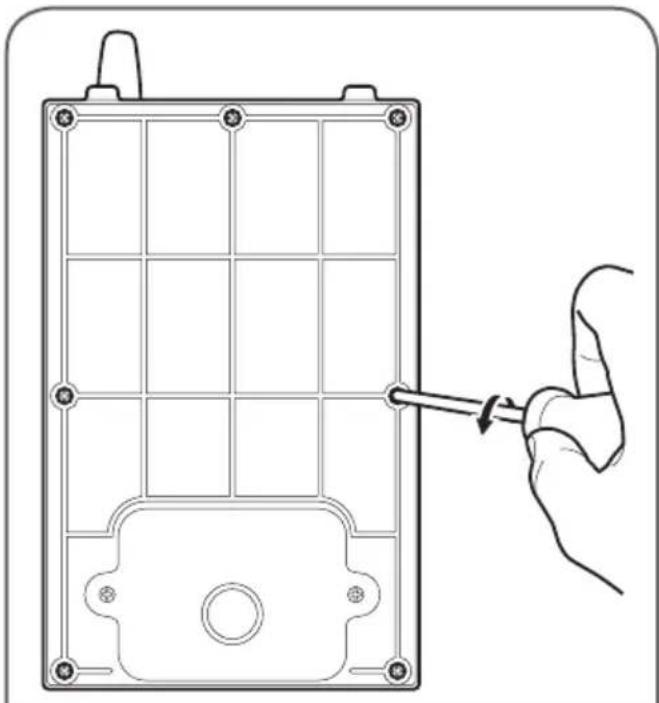

Através de pilhas

• Abra o compartimento para as pilhas na parte de trás do painel exterior e coloque 6 pilhas de 1,5 V LR6 (não fornecidas).

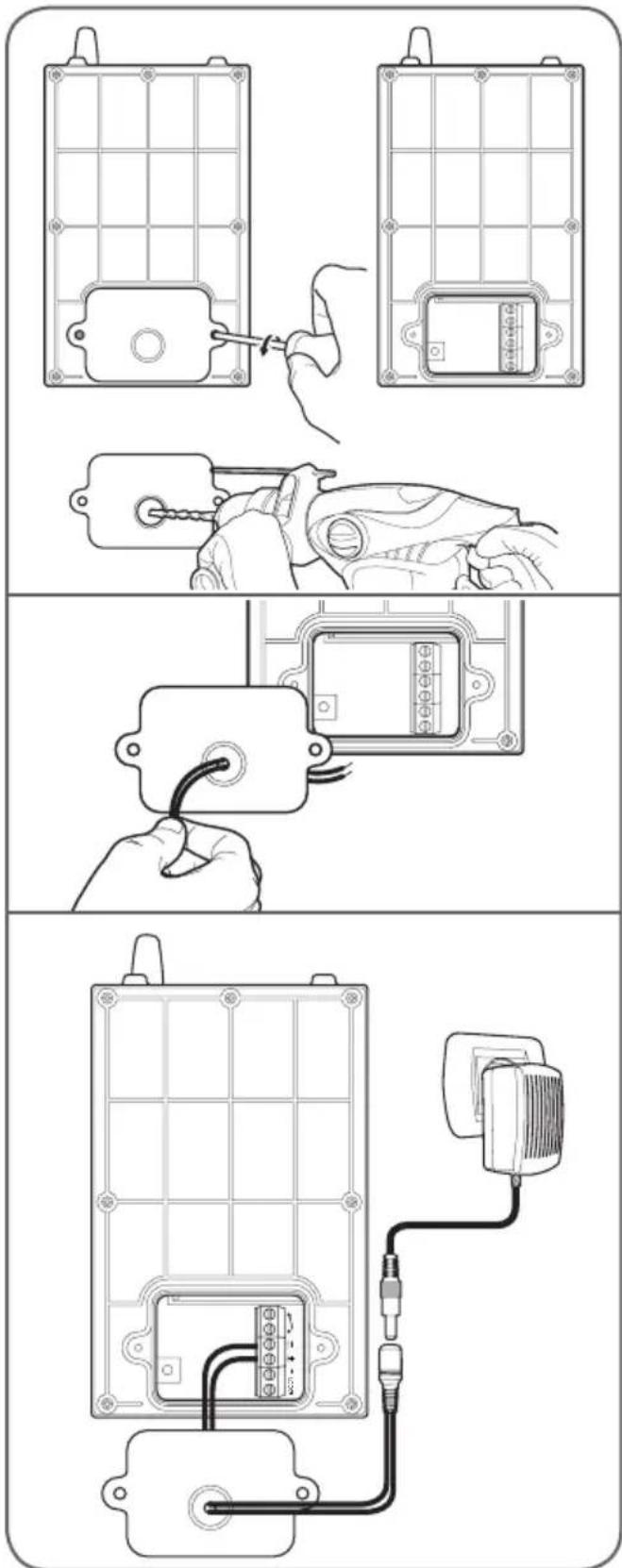

Através do transformador de corrente

• Também é possível alimentar o painel exterior através de um transformador de corrente de 12 V cc 1A (fornecido) e do cabo de alimentação vermelho e preto. Neste caso, não devem ser colocadas pilhas.

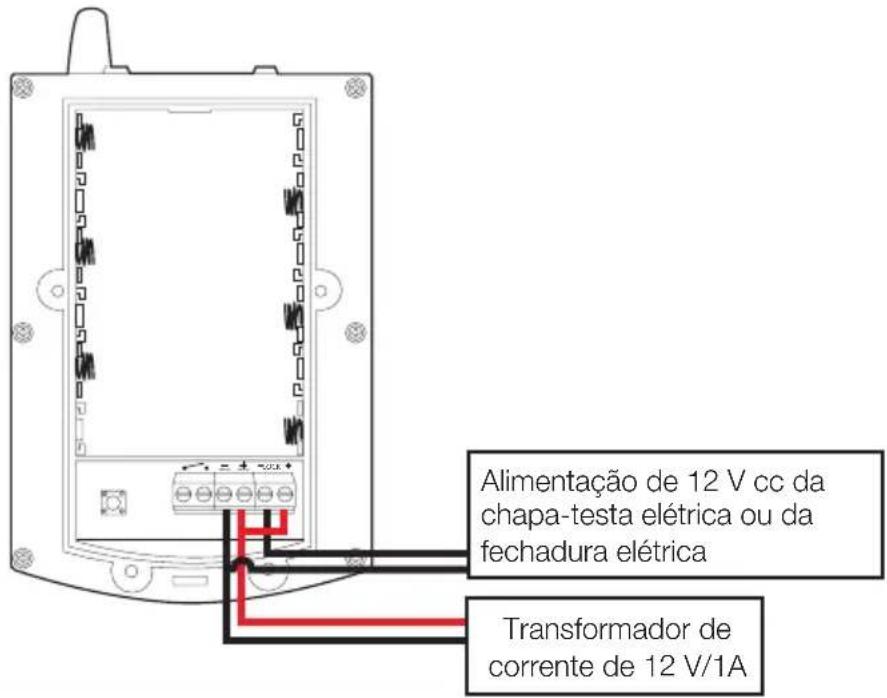

Para ligar uma chapa-testa elétrica, siga os diagramas abaixo para combinar com seu porteiro Modelo.

Modelo A

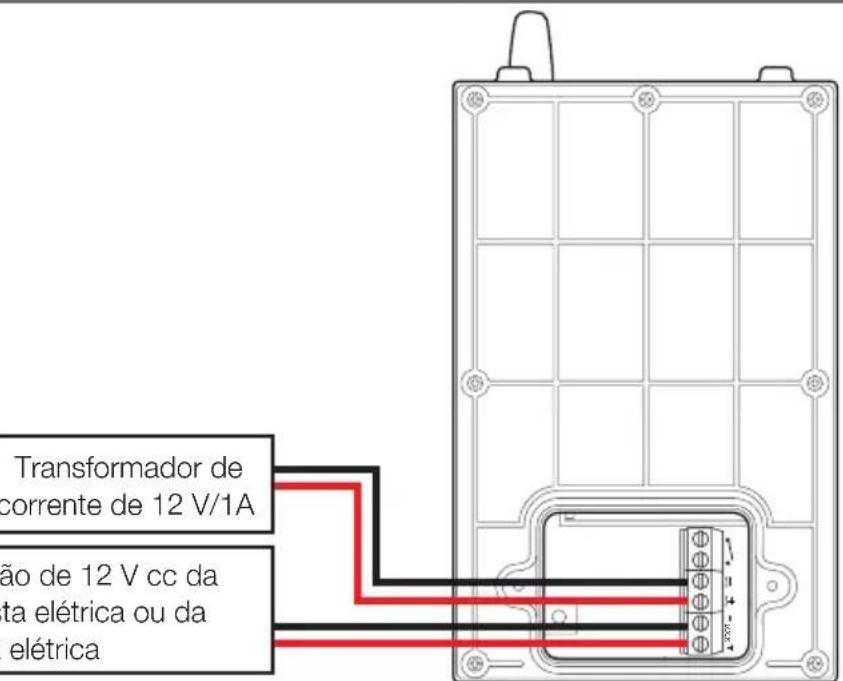

Modelo B

C - INSTALAÇÃO

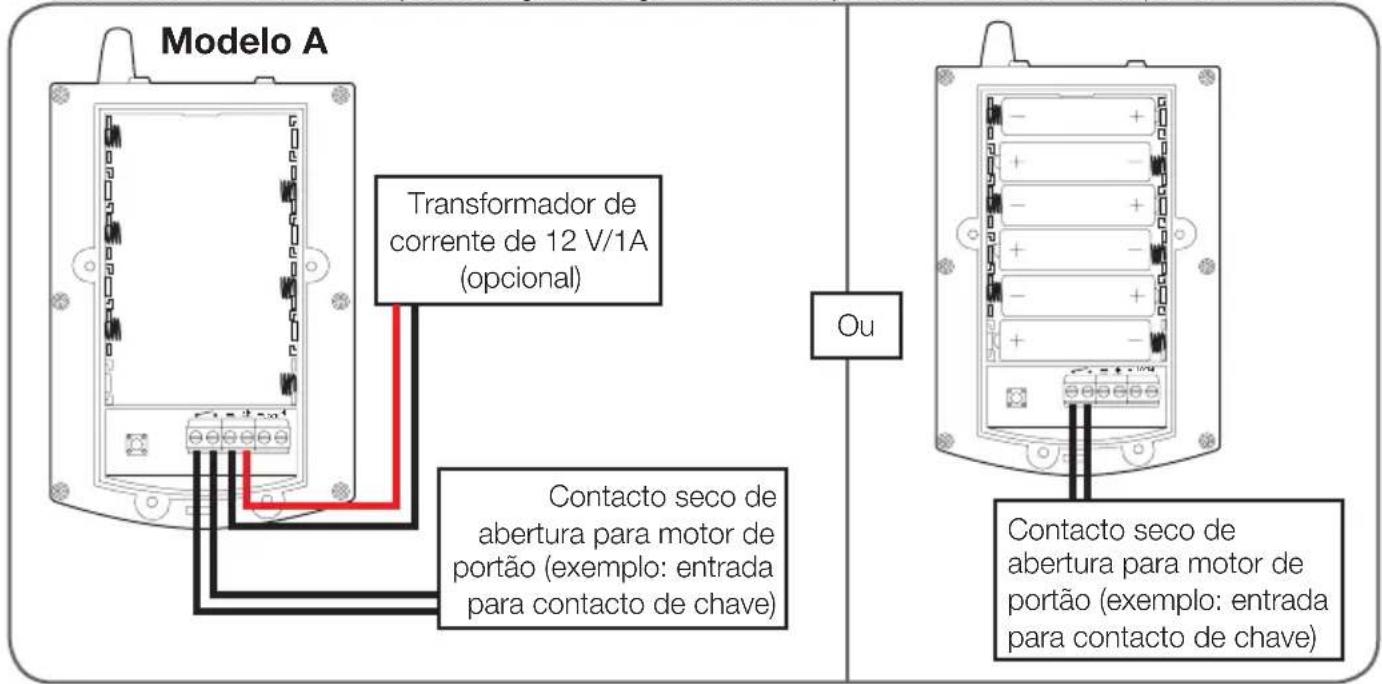

Controlar a motorização de um portão

• O seu painel exterior pode ser alimentado ao transformador de corrente de 12 V/1A fornecido ou por pilhas e poderá acionar à distância o contato de abertura do motor de um portão.

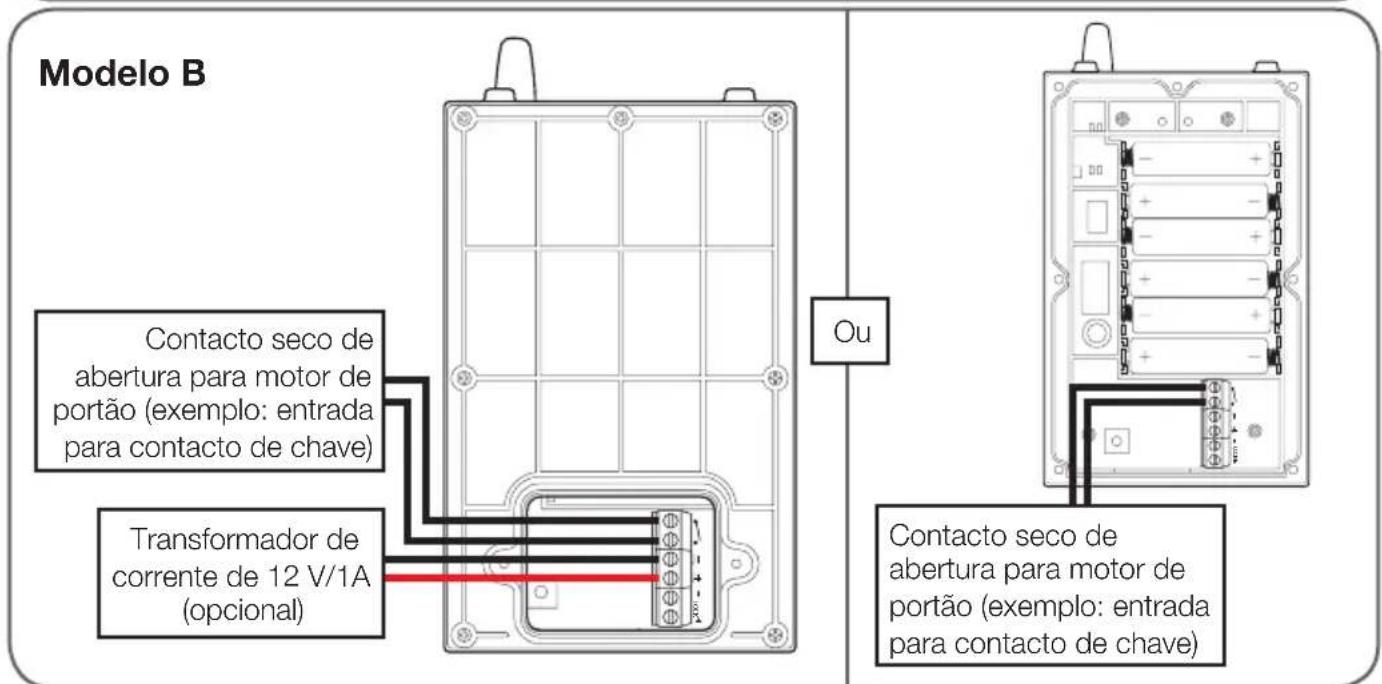

Para conectar o motor do seu portão, siga os DIAGRAMAS abaixo para combinar com seu porteiro Modelo.

C - INSTALAÇÃO

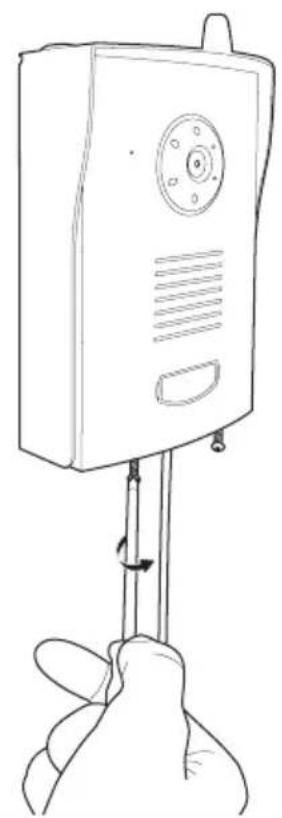

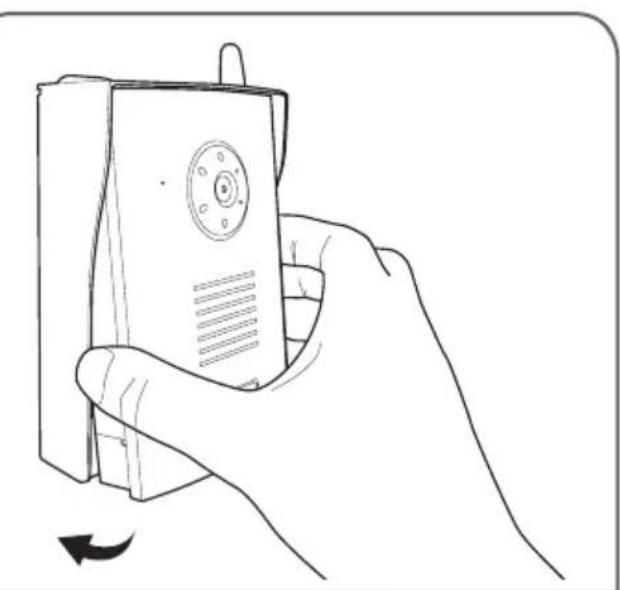

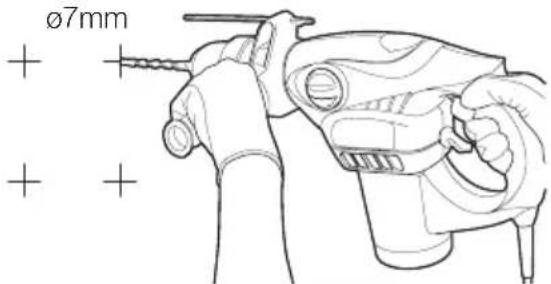

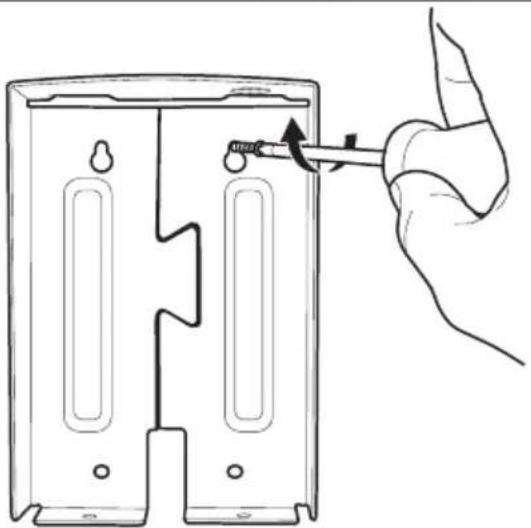

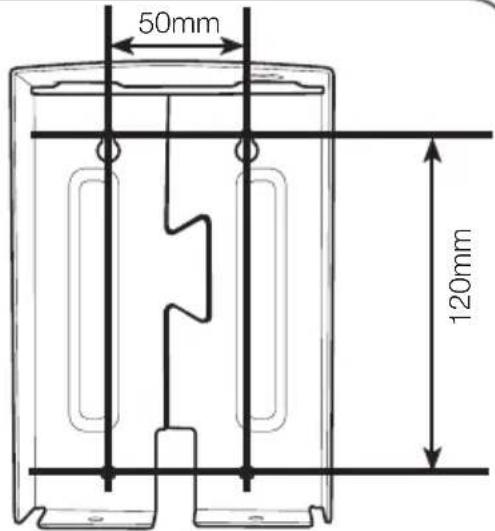

2 - INSTALAÇÃO DO PAINEL EXTERIOR

Fixe a moldura do painel exterior no seu pilar com a ajuda de parafusos e buchas apropriados ao tipo de suporte (os parafusos e buchas fornecidos são aconselháveis para paredes de material sólido). - Após ter inserido as pilhas e/ou efetuado a ligação do painel exterior, coloque-o na moldura. De seguida, aparafuse o painel exterior à moldura com o parafuso fornecido.

C - INSTALAÇÃO

3 - INSTALAÇÃO DO MONITOR

Importante: O monitor deve ser alimentado unicamente com o transformador de corrente de 5 V cc/1A (fornecido). Este transformador recarrega a bateria interna do monitor possibilitando uma autonomia máxima de 3 horas.

Fixe o monitor à parede com a ajuda de parafusos e buchas apropriados ao tipo de suporte (os parafusos e buchas fornecidos são aconselháveis para paredes de material sólido).

D - CONFIGURAÇÃO

1 - DESCRIÇÃO GERAL

O videoporteiro tátil a cores Thomson é um aparelho de elevada qualidade que lhe permite visualizar e comunicar com as suas visitas e gerir o acesso à sua propriedade. Permite-lhe anunciar a presença de visitas através de uma campainha, visualizar as visitas, responder-lhes e conversar com elas e, caso o pretenda, acionar a abertura de uma fechadura elétrica ou de um portão motorizado (não fornecidos). O painel exterior incluído foi desenvolvido para resistir às intempéries e deve ser fixado de forma saliente num pilar, numa parede ou num muro de vedação. A caixa de alumínio e a resistência que esta lhe proporciona garantem um funcionamento estável e duradouro.

O painel exterior está equipado com LEDs de infravermelhos para visão noturna ligados a um sensor de luminosidade que permite obter uma imagem a preto e branco das suas visitas mesmo na escuridão total. O monitor grava um pequeno vídeo das suas visitas num cartão de memória (não fornecido) sempre que a campainha do painel exterior é premida. A utilização da tecnologia sem fios permite a montagem deste aparelho em substituição de, por exemplo, uma campainha com fios existente, sem qualquer modificação da instalação para o

existente. É possível instalar câmaras complementares (não fornecidas, ref. 512167) para utilização no interior ou exterior, como objet

de acionar a gravação de imagens sempre que seja detetado movimento no campo de visão de uma das câmaras ou mediante acionamento manual.

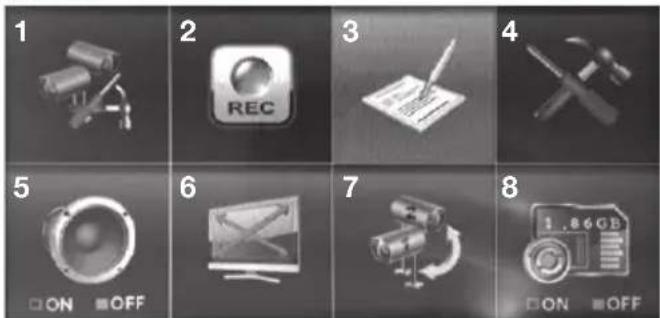

2 - MENU PRINCIPAL

Para aceder ao menu principal, prima o botão do monitor.

1 Configuração das câmaras

2 Configuração das gravações

3	Ficheiros (ordenados por data e faixa horária)
4	Configuração doSYSTEMA
5	Ativação do alarmé de detectação de movimento
6	Ampliação
7	Alternária entre as pergamas
8	Proteção contra formatação do cartão de memória

3 - CONFIGURAÇÃO DAS CÂMARAS

Este menu permite-lhe ativar ou desativar canais, emparelhar câmaras complementares (não fornecidas, ref. 512167) e ajustar a sua luminosidade.

Caso possua apenas um painel exterior, desative o canal 2 (ativo por defeito). O seu produto possui um total de 4 canais e o canal

1 é atribuído, por defeito, ao painel exterior. Assim, é possível incluir 3 câmaras complementares para implementar um sistema de videovigilância.

Depois de ativado o canal pretendido, efetue o emparelhamento premindo o botão ativo

Atenção: assim que este botão fique realçado a azul, dispõe de 30 segundos para premir o botão de emparelhamento:

• No painel exterior, localizo na tampa do compartimento da bateria
• Da câmera, localizo no cabo de alimentação (câmera não fornecida, ref. 512167)

4 - CONFIGURAÇÃO DAS GRAVAÇÕES

Nota importante: para poder efetuar a gravação de vídeos, o monitor deve estar equipado com um cartão de memória Micro SD (não fornecido). Para visualizar no seu computador os vídeos gravados no cartão de memória, a caixa fornecida inclui um software para o efeito.

Para configurar os diferentes tipos de modelos de gravação, utilize os botões seguintes:

D - Configuração

O dia é dividido em faixas horárias. Estão disponíveis 3 modos para cada faixa:

M: Ativação de gravação no seguimento de detecção de movimento, disponível com as câmeras exteriores (ref. 512167) S: Ativação de gravações durante 1 hora (durante a faixa horária). X: Ativação de gravação apenas após realização de chamada no painel exterior.

Para mudar de modo, toque na faixa horária pretendida.

Informações numa gravação:

Duração mínima: 15 s

Duração máxima: 60 s

5 - VISUALIZAÇÃO DE FICHEIROS DE VÍDEO

Para visualizar um vídeo, basta tocar no ícone do vídeo:

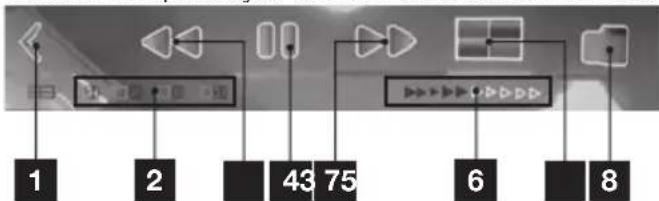

Durante a reprodução abre-se uma barra de menu:

1	Reduzir a barra de menu
2	Número do canal aparecido
3	Rebobinar
4	Reproduzir/Pausar
5	Avançar
6	Barra de progresso
7	Exibação multi-canais (de acordo com a disponibilitadé)
8	Sair do modo de reprodução/Regressar às pastas

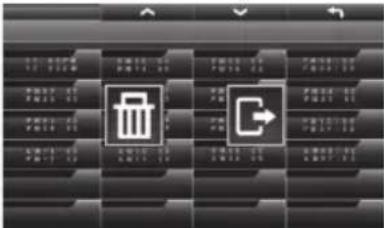

6 - ELIMINAÇÃO DE FICHEIROS DE VÍDEO

Para eliminar um vídeo, basta tocar durante 3 segundos no ícone do vídeo:

• aparecerá uma notificação:

Permite eliminar o vídeo

Permite sair do menu

7 - MENU "FORMATAÇÃO DO CARTÃO DE MEMÓRIA"

Para poder formatar o cartão de memória, o ícone deverá estar na posição ON (Ligado) no menu principal, conforme apresentado em baixo:

Depois de autorizar a formatação, ser-lhe-á apresentado o menu REC (Gravação):

Toque no ícone "Cartão de memória" (Cartão borracha)

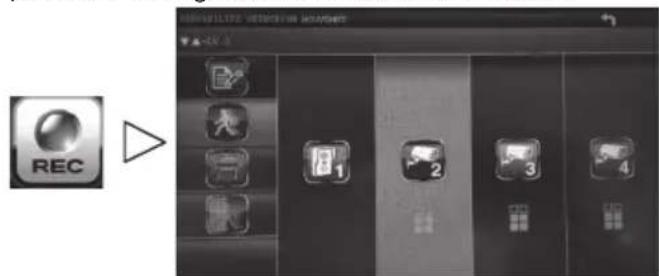

8 - ALARME DE DETEÇÃO DE MOVIMENTO

Os menus abaixo são úteis apenas se possuir uma câmara exterior. (ref. 512167)

O seu monitor emite bips curtos quando deteta movimento se:

• O ícone no canto inferior esquerdo do menu principal estiver na posição ON (Ligado).

A faixa horária é configurada em M:

O nível de sensibilidade da deteção de movimento pode ser configurado com os ícones abaixo:

LV3 = Sensibilidade elevada

LV2 = Sensibilidade média

LV1 = Sensibilidade baixa

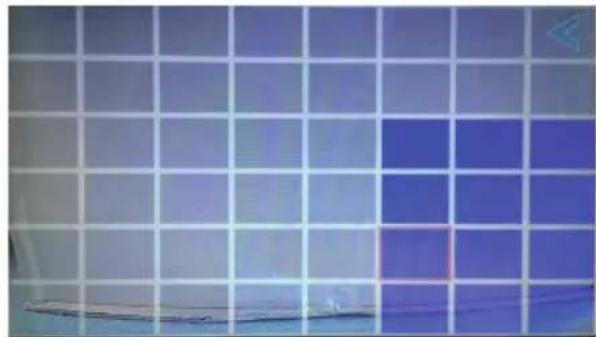

Se pretender impedir a detecção de movimento numa parte da imagem filmada, por exemplo a cama, é possível cobrir determinadas zonas:

Todos os quadrados destacados a azul não detectarão o movimento.

É possível aceder diretamente ao modo de ALTERNÂNCIA entre os diferentes canais a partir do menu principal através do botão:

D - Configuração

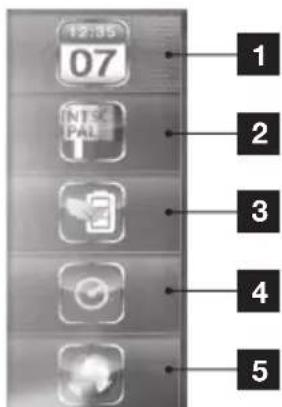

10 - MENU "PARÂMETROS DO SISTEMA" (CONFIGURAÇÃO DO SISTEMA)

1	Ajuste da data e hora
2	Campo de video
3	Economizador de energia
4	Período de inatividade
5	Idiomas

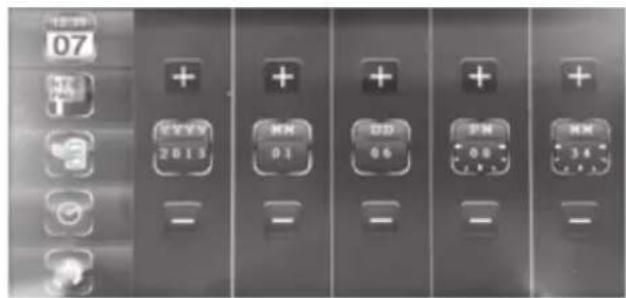

10.1 - Ajuste da data e hora

Com os botões + ou -, altere a data ou a hora.

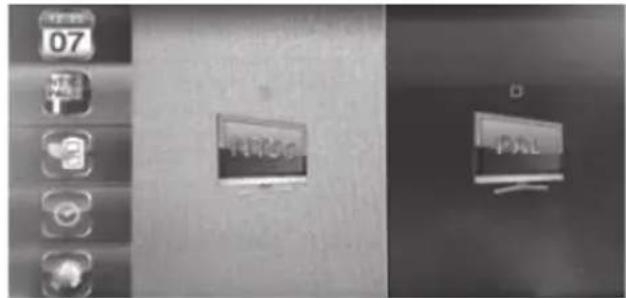

10.2 - Formato de vídeo

Permite escolher entre os formatos de vídeo PAL ou NTSC. Na Europa, recomendamos a utilização do formato de vídeo PAL.

D - Configuração

O economizador de energia permite configurar o monitor para que se desligue ao fim de 5 ou 10 minutos.

1	5 Minutes
2	10 Minutes
3	Nunca

10.4 - Período de inatividade

Ao fim de 2 horas de inatividade, o monitor entra em "hibernação" e aparece um destes quatro ícones:

1	Exibicao em modo QUAD ao fim de 2 min.
2	Exibicao da imagem filmada pelo poinel exterior ao fim de 2 min.
3	Alternancia dos canais ativados com um intervalo de 5 s.
4	Alternancia dos canais ativados com um intervalo de 10 s.

Nota: Para ativar ou desativar os diferentes canais:

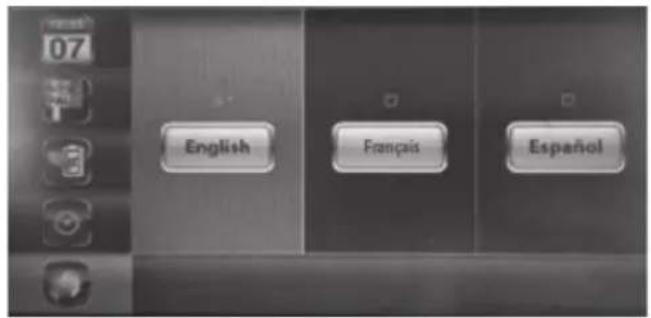

10.5 - Idiomas

Estão disponíveis 3 idiomas no monitor:

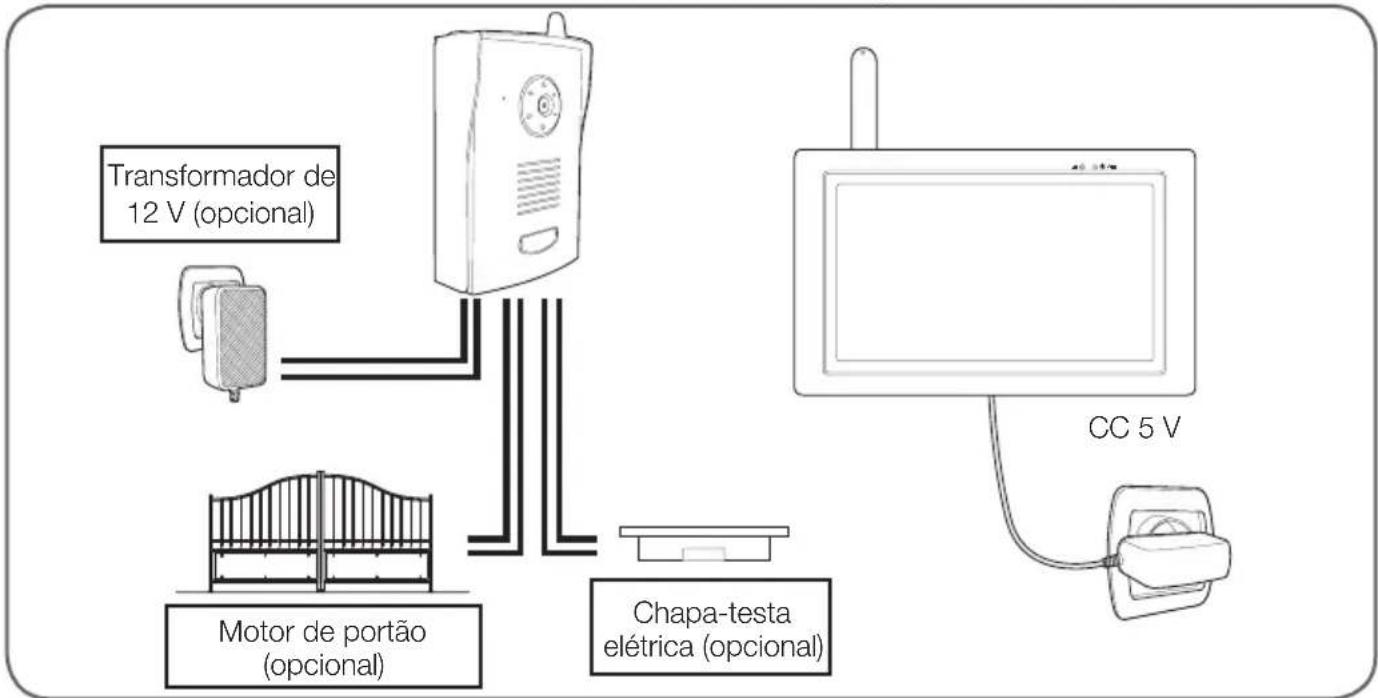

1 - PRINCÍPIO DE FUNCIONAMENTO

O painel exterior pode ser alimentado com 6 pilhas LR06 ou com o transformador de corrente de 12 V fornecido e permite-lhe:

• Controlar a abertura de uma fechadura elétrica (não fornecida). Dispor do modo de espera, em que podem ser visualizadas imagens sem que seja tocada a campainha.

Um toque na placa para o nome do painel exterior faz soar 3 vezes a campainha do monitor. - Após os 3 toques, poderá falar com as suas visitas através do botão.

Atenção:

Para que as suas visitas o ouçam, deve manter o botão premido. Deverá soltar o botão para que possa ouvir a resposta das suas visitas.

• Solte este botão para ouvir a resposta das suas visitas.
• Caso o painel exterior seja alimentado por pilhas, a conversação será automaticamente interrompida ao fim de 60 segundos.

2 - SÍMBOLOS APRESENTADOS NO ECRÃ

1	Luz indicatora da qualidade do sinal: em função da distência entre o pailen exterior e o monitor.
2	Indicador de bateria Do monitor, na parte inferior do ecran Do pailen exterior, na parte superior do ecran
1	modo de ecran inteiro.
	modo QUAD: são exibidos todos os ecras ativos.
	chio de ALTERNANÇIA: O monitor apareça alternamente todos os ecras ativos.
2x	Ampliação x2

E - UTILIZAÇÃO

Luz indicatora do volume sonoro.

Indicador de gravacao de video.

3 - BOTÕES E FUNÇÕES

Toque no botão

para fazer aparecer os ícones abaixo:

	Toque para Mudar de canal. Aqui apenas o canal 1 está disponível.
	Toque neste botão para falr e solte-o para ouvir a responça das suas visitas.
	Permite a abertura da chapa-testa eletrica; disponível apenas se o pailen exterior for alimentado com o transformador de corrente de 12 V (fornecido).
	Permite a abertura do porto ligado ao contacto de chave do pailen exterior. Disponível com a alimentação do pailen exterior efetuada com pilhas e com transformador de corrente.
	Permite reduzir ouacularo ou volume da comunicação.
	Permite gravar um video ou interromper uma gravação em coisa.
	Cargo de apareçao: Permite mudar de canal e exibir os 4 canais simultaneamente.
	Permite aceder ao menu principal.

f - Perguntas Frequentes

Se o seu problema não estiver registado abaixo, contacte o nosso serviço técnico.

Sintomas Causas possíveis Solutações
O Sistema não liga	O transformador não está ligado à rede elétrica/o transformador não está ligado ao monitor (DC IN no lado direito do monitor).	Certificque-se de que todos os cabos de alimentação está devidamente ligados.
	A bateria do monitor não está devidamente carregada.	Ligue o transformador de corrente ao monitor.
Cartão de memória não detetado (mensagem "SD ERR" (Erro no cartão SD))	Cartão de memória não detetado e/ou com defeito.	• Certificque-se de que o cartão está devidamente inserido e formatado • Substitua o cartão • Certificque-se de que o cartão é compatível
Não é POSSível realizar comunicações de audio/video	Alimentação não ligada	Verifique as liações do monitor e do pailen exterior
	Emparelhamento não efetuado	Emparelhamento do pailen exterior com o monitor.
	Demasiada distência, interferências ou muitos obstáculos entre a-camera e o monitor.	Reposicao e/ou aproxime o pailen exterior do monitor.
Data e hora incorretas nas gravações ou na visualização em direto	Data e hora não acertadas.	Acerte a hora
	Data e hora apagadas antes o monitor ter estado desligado durante um período prolongado.
Não é efetuada nenhuma gravação quando a campanha do pailen exterior é tocada	Cartão de memória não presente no monitor.	• Certificque-se de que o cartão está devidamente inserido e formatado • Substitua o cartão
Não é efetuada nenhuma gravação quando é detetado movimento numa-camera complementar (ref. 512167)	Gravações desativadas.	Em M, defina as gravações para a faixa horária correta Δ △ △ △ △ △ △
	Sensibilidade mal configura.	Ative/corrja a configuração da sensibilitidade da detectão de movimento
	Cartão de memória não presente no monitor.	• Certificque-se de que o cartão está devidamente inserido e formatado • Substitua o cartão

f - Perguntas Frequentes

Sintomas Causas possíveis Solutções
Alarmé involuntário aquando da detecção de movimento	O alarmé está ativado no monitor.	Abra o menu principal e aceda ao icone do alarmé através dos botões táteis seguentes: Este icone deve estar definido para OFF (desligado).
Não é possível controlar a chapa-testa elétrica nem/ou o portão	O pailen exterior está a ser alimentado por pilhas.	Modifique a instalação e utilize o transformador de 12 V/1A fornecido.
	A chapa-testa ou o controlo do portão não está devidamente ligados.	Verifique a cablagem.
A chapa-testa elétrica nunca abre a porta	A chapa-testa ela trica instalada não corresponde às espécificações deste manual (12 V/1A max.)	• Substitua a cablagem • Substitua os cabos • Substitua o Modelo da chapa-testa
O ecra não exibe a imagem do pailen exterior quando é ligado	O pailen exterior está a ser alimentado por pilhas	Modifique a instalação e utilize o transformador de corrente de 12 V/1A fornecido

g - Perguntas Frequentes

1 - CÂMARA A CORES SEM FIOS 512167

Caso tenha adquirido unidades complementares (até um total de 3) para alargar a capacidade de vigilância do produto, todas as unidades têm que ser emparelhadas da mesma forma que o painel exterior:

Este menu permite-lhe ativar ou desativar os canais, emparelhar câmaras complementares (não fornecidas ref. 512167) e ajustar a sua luminosidade.

O seu produto possui um total de 4 canais e o canal 1 é atribuído, por defeito, ao painel exterior.

Assim, é possível incluir 3 câmaras complementares para implementar um sistema de videovigilância.

Depois de ativado o canal pretendido, efetue o

emparelhamento premindo o botão

Atenção: assim que este botão fique realçado a azul, dispõe de 30 segundos para premir o botão de emparelhamento, localizado no cabo de alimentação.

h - Informações Técnicas e Legais

1 - CARACTERÍSTICAS GERAIS

Monitor
Ecrã	Dimensões 7 polegadas
	Resolução 480 x 272
Modos de gravamento	Armazenamento Cartão	de memória Micro SD com capacidade até 32
	Tensão de alimentação	230 V ca 50 Hz - 5 V cc 1A
	Consumo	800 mA (máx.)
	Bateria	3,7 V/1800 mA Li-Ion
	Temperatura de funcaoamento	0 a + 40 °C
	Dimensões	C: 200 mm/A: 122 mm/E: 26mm

Painel exterior
Tipo de sensor	CMoS
Dimensoes do sensor	¼"
Ângulo de visão	H: 86°/V: 60°
Número de LED IV	5
Alcance da visão noturna	50 cm a 1 m
Alimentação	6 pilhas LR6 (não fornecidas) ou transformador de 12 V/1A fornecido
Utilização	interior/exterior
Índice de proteção	IP44
Temperatura de funcaoamento	-10 °C a +50 °C
Dimensoes	A: 154 mm/C: 107 mm/E: 60mm

• Instalação de um painel exterior (fornecido) e de até 3 câmaras sem fios (não fornecidas).
• Exibição em direto da imagem de uma das 4 câmaras ou das 4 câmaras em simultâneo.
• Controlo de uma fechadura elétrica e/ou de um portão motorizado a partir do monitor.
• Possibilidade de gravação num cartão Micro SD (não fornecido).
• Gravação de vídeo antes de a campainha do painel exterior ser tocada e antes de deteções de movimento.
• Visualização das gravações de vídeo no monitor ou num computador.
• Arquivos das gravações por data.
• Possibilidade de receber som aquando da deteção de movimento.

h - INFORMAÇÕES TÉCNICAS E LEGAIS

Painel exterior

• Utilização no exterior: sim
• Suporte de fixação: na parede
• Pala de proteção contra encandeamento: sim
• Microfone integrado: não
• Visão noturna: sim, entre 5 a 8 metros
• Índice de proteção: IP55
• Alimentação: 9 V através de 6 pilhas LR6 (não fornecidas) ou transformador de 12 V cc/1A fornecido

3 - GARANTIA

• Este produto tem uma garantia de 2 anos que abrange peças e mão-de-obra, a partir da data de compra. É imperativo que guarde um comprovativo de compra durante todo o período de garantia.
• A garantia não cobre danos causados por negligência, choques e acidentes.
• Nenhum dos elementos deste produto pode ser aberto ou reparado por pessoas estranhas à Empresa AVIDSEN.
• Qualquer intervenção no aparelho anulará a garantia.
• Os elementos considerados consumíveis, como as pilhas, não são abrangidos pela garantia.

4 - ASSISTÊNCIA E CONSELHOS

• Apesar de todo o cuidado empregue na criação dos nossos produtos e na redação deste manual, caso tenha dificuldades durante a instalação do seu produto ou tenha questões, é aconselhável contactar os nossos especialistas, que estão à sua disposição para o aconselhar.
• Caso verifique algum problema de funcionamento durante a instalação ou nos primeiros dias de uso, é imperativo que entre em contacto connosco na presença da sua instalação para que um dos nossos

técnicos faça um diagnóstico da origem do problema, que dever-se-á, provavelmente, a um ajuste não adaptado ou a uma instalação sem conformidade. Se o problema for do produto, o técnico fornecer-lhe-á um número de dossiê para voltar à loja. Sem o número do dossiê, a loja pode recusar-se a fazer a troca do seu produto.

TEL: [phone]

(preço de chamada local)

De segunda a sexta-feira entre as 9h-13h e 14h-18h.

anos,

5 - DEVOLUÇÃO DO PRODUTO - SPV

Este, apesar do cuidado dispensado na criação e fabrico do seu produto, caso seja necessário proceder à sua devolução ao nosso serviço de pós-venda, é possível consultar antecipadamente as intervenções no nosso site da Internet no seguinte endereço: http://sav.avidsen.com

6 - DECLARAÇÃO DE CONFORMIDADE

Conforme a diretiva R&TTE

A AVIDSEN declara que o equipamento abaixo indicado: Video-porteiro sem fios ref. 512166 Apresenta conformidade com a diretiva 1999/5/CE e que a sua conformidade foi avaliada de acordo com as normas em vigor:

EN301489-1V1.9.2 EN301489-17V2.1.1 EN301328V1.7.1 EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011

Em Chambray-les-Tours, a 06/06/2015

Alexandre Chaverot, presidente

THOMSON é uma marca da TECHNICOLOR S.A. realizada sob licença por:

Avidsen France S.A.S - 32, rue Augustin Fresnel

37170 Chambray-les-Tours - França

THOMSON

8 - ALARME NA SEQUÊNCIA DA DETECÇÃO DE UM MOVIMENTO

1 - PRINCÍPIO DE FUNCIONAMENTO
