MANUAL DE UTILIZADOR FD 51 ICE Ariston Thermo

Como utilizá-lo O forno com múltiplas funções reúne num único aparelho as vantagens dos fornos tradicionais de convecção natural: “estáticos” e as vantagens dos fornos modernos de convecção forçada: “ventilados”. É um aparelho extremamente versátil que permite escolher de maneira fácil e segura entre as três modalidades de cozedura. A selecção das diferentes funções oferta é obtida ao accionar os manípulos de selecção “B” e do termostato “C” situados no painel. Atenção! Ao acender pela primeira vez, é aconselhável fazer funcionar o forno vazio durante cerca de meia hora com o termóstato no máximo e logo após abrir a porta do forno e ventilar o local. O cheiro emanado é devido à evaporação de substâncias utilizadas para proteger o forno durante o tempo que decorrer entre a produção e a instalação do aparelho. Atenção: Utilize a primeira prateleira de baixo somente no caso de coser usando o espeto rotatório (se houver). Para as demais coseduras, nunca utilize a primeira prateleira de baixo e nunca apoie objectos no fundo do forno enquanto estiver a coser, porque poderá causar danos ao esmalte do forno. Coloque sempre os recipientes de cosedura (formas, películas de alumínio etc. etc.) na grade fornecida com o aparelho apropriadamente colocada nos carris do forno. Forno Estático Posição do manípulo do termostato “C” : Entre 60°C e Máx. Acendem-se os dois elementos aquecedores inferior e superior externo. O calor é distribuído uniformemente de baixo para cima. O forno estático é aconselhado na preparação de pratos a base de carnes de bezerro ou vitelo que precisam ser cozidos lentamente com cons-tante

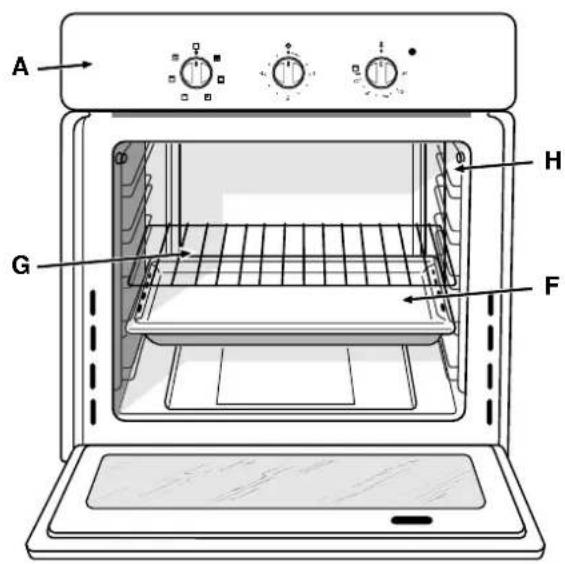

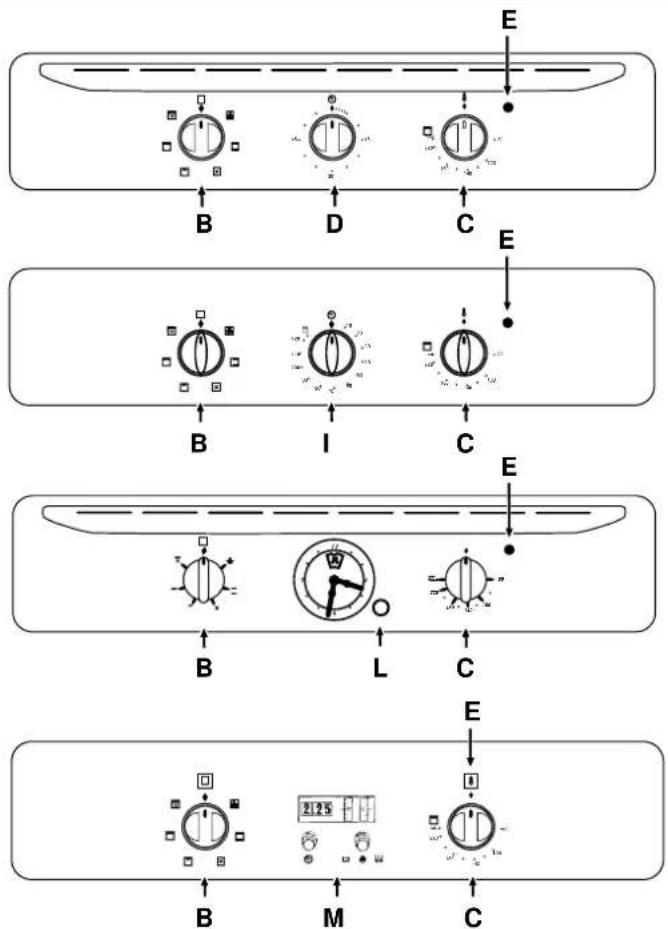

A. Painel de comandos B. Manípulo de selecção funções de cozedura C. Manípulo do termostato para cozedura D. Manípulo do conta minutos (presente só em alguns modelos) E. Indicador luminoso de funcionamento do forno (pre- sente só em alguns modelos) - Se estiver aceso indi- ca fase de aquecimento até atingir a temperatura estabelecida. F. Pingadeira ou plano de cozedura G. Grelha prateleira do forno H. Canaletas para deslizamento de pingadeiras e grelhas

I. O manípulo do conta minutos para o final da

cozedura (presente só em alguns modelos) L. Manípulo contaminutos rústico (presente só em alguns modelos) M. Programador electro-mecânico de Início/Final de cozedura (presente só em alguns modelos)

E35 adicionação de líquidos. Continua a ser o melhor sistema para cozer biscoitos secos, além das frutas em geral. Ao preparar alimentos no forno estático utili-zar somente uma pingadeira ou uma grelha de cada vez, senão obterá uma má distribuição da temperatu-ra. Se a cozedura precisar de mais calor de baixo ou de cima, utilizar as prateleiras superiores ou inferiores. Forno Ventilado Posição do manípulo do termostato “C” : Entre 60°C e Máx. Acendem-se os elementos aquecedores e entra em função a ventoinha. Como o calor é constante e uniforme no forno inteiro, o ar coze e assa o alimento de maneira uniforme em todos os pontos. Pode-se cozer contemporaneamente mesmo diferentes pratos, que tenham temperaturas de preparação similares. É possível utilizar até 2 prateleiras no máximo contemporaneamente se seguir os conselhos apresentados no parágrafo “Cozedura contemporânea em diversas prateleiras”. Óptimos resultados são obtidos com pratos que precisam ser gratinados ou cozidos bastante tempo. Nos assados de carne a melhor distribuição do calor permite utilizar temperaturas mais baixas que redu-zem a dispersão dos líquidos, desta forma mantêm-se mais mórbidos e reduz- se a queda de peso. O forno ventilado é especialmente apreciado para cozer peixe que posa ser cozido com pouquíssima adicionação de temperos, desta maneira o aspecto e o sabor mantêm- se inalterados. A função ventilada também pode ser utilizada para descongelar carne branca ou vermelha, peixe, pão; regular a temperatura entre 80° e 100°C. Para descongelar alimentos mais delicados pode-se regular em 60°C ou utilizar somente a circulação de ar frio, para isto regular o manípulo do ter- mostato em 0°C. Grelha Posição do manípulo do termostato “C” : Máx. Acende-se o elemento aquecedor central da grelha. A cozedura é realizada pela irradiação térmica unidirecional de cima para baixo, de uma resistência eléctrica incande- scente. A temperatura muito alta e directa da grelha permite assar imediatamente a superfície das carnes, deste modo dificulta-se a saída dos líquidos e as carnes mantêm-se mais tenras. Grelha Dupla Posição do manípulo do termostato “C” : Máx. Acendem-se ambos os elementos aquecedores da grelha. Uma grelha maior que as normais e com um projecto total- mente novo : o rendimento da cozedura aumentou de 50%. A grelha dupla elimina as zonas angulares de ausência de calor. Grelha Dupla Ventilada Posição do manípulo do termostato “C” : Entre 60° C e 200°

Acendem-se ambos os elementos aquecedores da grelha e a ventoinha põe-se a girar. Une-se à irradiação térmica unidirezional a circulação forçada do ar dentro do forno. Isto impede que se queime a superfície dos alimentos e desta maneira o poder de penetração do calor aumenta. O manípulo do conta minutos para o final da cozedura (I) Alguns modelos são dotados de programador para o final da cozedura. Para utilizá-lo girar o manípulo “I” quase uma volta completa no sentido anti-horário, para dar corda à campainha; em seguida girar no sentido contrário e colocar o sinal de referência fixa do painel na posição em coincidência com o número correspondente aos minutos desejados; ao final do tempo programado, além do aviso da campainha, o forno apaga-se automaticamente. Atenção : para utilizar o forno na modalidade manual, portanto sem o programador de final de cozedura, é preciso colocar o sinal de referência fixa do painel na posição com o símbolo . Quando o forno estiver apagado o programador de final da cozedura pode ser utilizado como um conta minutos normal. A luz do forno Para acendê-la girar o manípulo “B” até o símbolo . Ilumina o forno e permanece acesa enquanto funcionar qualquer dos elementos eléctricos aquecedores do forno. O conta minutos (D) Para utilizar o conta minutos é preciso dar corda à campainha, fazendo girar o manípulo “D” uma volta no sentido horário ; em seguida girar no sentido contrário para regular o tempo desejado, fazendo coincidir o número correspondente aos minutos estabelecidos com a referência fixa do painel. A ventilação forçada Para obter uma redução das temperaturas externas, alguns modelos são equipados com uma ventoinha de arrefecimento que entra em função ao girar-se o manípulo de selecção dos programas “B”. Durante a cozedura a ventoinha permanece sempre a funcionar e um jacto de ar sai entre o painel e a porta do forno. Ao terminar a cozedura é aconselhável colocar o manípulo do termóstato na posição "•",para manter o programa estabelecido por alguns minutos, de maneira que o forno possa arrefecer-se rapidamente. Em todos os modelos não dotados com esta possibilidade é possível instalar um jogo complementar (cod. 053414), dirigir- se ao Centro de Assistência Técnica Merloni mais próximo. 3° vidro Para obter uma ulterior diminuição de temperatura na porta do forno e um menor consumo de energia, existe um jogo complementar de protecção. Este jogo deve ser montado em caso de presença de crianças pequenas. Para instalar o jogo do 3° vidro (cod. 053413), dirigir-se ao Centro de Assistência Técnica Merloni Electrodomésticos.36

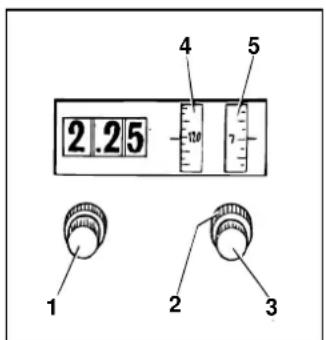

Programador electro-mecânico de Início/Final de cozedura O programador de cozedura A figura ilustra os comandos do programador; os botões 1, 2 e 3 permitem todas as regulações necessárias. Botão 1 Se girado no sentido horário, permite a correcção da hora do relógio digital (na altura da instalação, por causa de cortes de corren- te, para adiantar ou atrasar etc.). Botão 2 Se girado no sentido horário predispõe: – a duração do tempo de cozedura (210 minutos no máx.); – a interrupção do sinal acústico (posição ); – o funcionamento manual do forno (posição ). Os sinais acima mencionados aparecem no mostrador

Botão 3 Se premido e girado no sentido horário ou anti-horário programa no mostrador 5 a hora do início da cozedura. Quando regular o relógio é necessário verificar que a hora indicada no próprio relógio esteja sincronizada com a hora indicada no mostrador 5. Funcionamento manual do forno O forno pode ser utilizado normalmente, ou seja, sem nenhuma programação. Neste caso se deverá girar o botão 2 do programador no sentido horário até que o símbolo coincida com o indicador do mostrador 4. Funcionamento semi-automático do forno Início de cozedura normal, final de cozedura programa- do: predispor os pratos a serem cozidos; girar no sentido horário o botão 2 e regular no mostrador 4 os minutos previstos para o final da cozedura; girar o botão do forno até o valor de temperatura desejado. Verificar que a hora indicada no próprio relógio esteja sincronizada com a hora indicada no mostrador 5. Funcionamento automático do forno Predispor os pratos a serem cozidos; girar o botão 2 no sentido horário e regular no mostrador quadrante 4 a duração do tempo de cozedura; premer e girar no sentido horário o botão 3 regulando no mostrador 5 a hora do início de cozedura; girar o botão do forno até o valor de temperatura deseja- do. No final da cozedura, no mostrador 4 o número “0” coincidirá com o indicador; esta posição indicará que o forno não está mais a funcionar. Um sinal acústico avisa- rá que a cozedura terminou. Para interromper o sinal acústico, girar o botão 2 no sentido horário até que o símbolo coincida com o indicador do mostrador 4. Exemplo de posicionamento do programador com funci- onamento automático do forno. Horário do final de cozedura: 19:00 horas. Tempo de duração da cozedura: 2 horas. Predispor os pratos a serem cozidos; girar o botão 2 no sentido horário para regular no mostrador 4 a duração da cozedura (ou seja 2 horas); premer e girar no sentido horário o botão 3 para regular no mostrador 5 as 5 horas correspondentes às 17:00; girar o botão de comando do forno até ao valor de temperatura desejado. Depois destas operações o programador fará que o forno funcione automaticamente das 17:00 às 19:00 horas. Contador de minutos O programador pode desempenhar a função de contador de minutos somente se não estiverem programadas co- zeduras automáticas e o forno não estivar a funcionar. Para o contador de minutos funcionar, girar o botão 2 no sentido horário até a regulação do mostrador 4 do tempo Relógio com conta minutos rústico Como colocar novamente a hora corrente O forno deve estar ligado na electricidade. Puxar e girar o manípulo no sentido anti-horário até estabelecer a hora exacta. Atenção: O relógio funciona com electricidade, portanto em caso de falta de corrente, ficará parado durante todo o período de corte eléctrico. Ao voltar a corrente é necessário repetir a operação e acertar o relógio. Função conta minutos No funcionamento do conta minutos estabelece-se um tempo a partir do qual começa uma contagem decrescen- te. Esta função não controla o acendimento e o apagamento do forno, emite somente um alarme acústico quando o tempo terminar. Como programar o conta minutos Girar o manípulo no sentido anti-horário até que o indicador coincida com o tempo desejado (escala inter- na), visível através do mostrador do próprio indicador. A contagem do tempo começa imediatamente. Para interromper o som ou para utilizar somente a função relógio, colocar o índice no símbolo

Como mantê-lo em forma Antes de efectuar qualquer operação de limpeza ou de manutenção, desligar o aparelho da corrente eléctrica. Para que o forno dure muito é indispensável limpá-lo fre- quentemente, lembrando-se que :

• Os painéis que se limpam automaticamente (se houverem), e as partes esmaltadas, devem ser lavados com água morna, sem utilizar pós abrasivos e substâncias corrosivas.

• O interior do forno deve ser limpo de preferência após a utilização, enquanto ainda estiver morno, utilizar água e sabão, enxaguar e enxugar com cuidado.

• O aço inoxidável pode manchar-se se permanecer muito tempo em contacto com água com muito calcário ou com detergentes agressivos (que contêm fósforo). É aconselhável enxaguar com água abundante e enxugar após a limpeza. É também oportuno enxugar a água que por acaso se derramar;

• nunca forrar o fundo do forno com papel alumínio porque o aumento de calor provocado atrapalha a cozedura e também estraga esmalte. Substituição da lâmpada do vão do forno

• Interromper a alimentação ao forno mediante o interruptor omnipolar que liga o forno à instalação eléctrica ou desligar a ficha, se acessível;

• Desatarraxar a tampa de vidro do bocal da lâmpada;

• Desatarraxar a lâmpada e substitui-la com uma resi- stente a altas temperaturas (300°C) com as seguintes características : - Tensão 230/240 V - Potência 25W - Conexão E14

• Montar novamente a tampa de vidro e ligar de novo o forno à corrente eléctrica. Conselhos práticos para a cozedura Pré-aquecimento Caso for preciso aquecer previamente o forno, como geralmente todas às vezes que for cozer alimentos fermentados, é possível utilizar a função “ventilada” que permite atingir a temperatura desejada em pouco tem- po e com consumos reduzidos. Depois de colocar no forno, pode-se passar para a função de cozedura mais indicada. Cozedura contemporânea em diversas prateleiras Se precisar cozer em duas prateleiras, utilizar somente a função “ventilada” que é a única que permite esta possibilidade.

• O forno é dotado de 5 prateleiras. Na cozedura ventilada utilizar duas das três prateleiras centrais, a primeira embaixo e a última encima são atingidas directamente pelo ar quente que poderia causar que os alimentos mais delicados se queimem;

prateleira de baixo para cima, inserir a 2

prateleira para os alimentos que precisam de mais calor. Por exemplo, no caso de assar carne contemporaneamente com outros alimentos, in- serir a carne para assar na 2

prateleira, deixar a 4

para pratos mais delicados;

• Na cozedura contemporânea de pratos que têm tempos e temperaturas de cozedura diferentes, programar uma temperatura intermediária entre as duas, colocar no for- no o prato mais delicado na 4

prateleira e retirar do forno em primeiro lugar o alimento com tempo de cozedura mais curto;

• Utilizar a pingadeira na prateleira de baixo e a grelha na de cima;

• Na cozedura de pastéis em duas prateleiras, utilizar a 3

porque recebe calor demais. desejado. O tempo máximo programável é 210 minutos. Para interromper o sinal acústico, girar o botão 2 no sentido horário até que o símbolo coincida com o indicador do mostrador 4. Cozeduras programadas As cozeduras programadas não apresentam diferenças em relação às cozeduras normais. O programador pode comandar o tempo de cozedura previamente escolhido enquanto estiver ausente ou ocupado com outros trabalhos; portanto, para cozeduras totalmente automáticas devem ser preferidos pratos que não precisam de cuidados especiais. A programação de tem- po superior a 12 horas deve sempre referir-se às 12 primeiras horas do dia (por exemplo para as 20:00 horas serve o 8 e assim por diante); portanto é possível programar as cozeduras com antecedência de 12 horas. Importante Para utilizar o forno manualmente, (sem programação), é necessário:

1. Na altura da regulação do relógio certificar-se que a

hora indicada pelo próprio relógio esteja sincronizada com a hora indicada no mostrador “5”.

2. Girar no sentido horário o botão “2” do programador

até que o símbolo coincida com o indicador do mostrador “4”.38 Utilização da grelha O forno com múltiplas funções coloca a disposição 3 diferentes possibilidades de grelhar. Utilizar a posição “grelha” para pequenas porções, o consumo nesta posição geralmente é de somente 1.200 W, mas permite grelhar perfeitamente pequenas porções, tais come sandes quentes, salsichas etc. ... Colocar o alimento no centro da grelha, porque estará acesa somente a parte central da resistência superior, o alimento nos cantos não será cozido. A posição “grelha dupla” permite grelhar em toda a extensão da grelha, utilizar esta modalidade quando houver alimentos distribuídos uniformemente e desejar-se dourá- los uniformemente. A posição “grelha dupla ventilada” é utilíssima para grelhar rapidamente, o calor emitido pela grelha se distribui permitindo contemporaneamente dourar a superfície e cozer a parte inferior. Pode-se utilizá-la também na parte final da cozedura dos alimentos que precisem ser dourados na superfície, por exemplo é ideal para dourar a massa preparado no forno, no final da cozedura. Importante: efectuar a cozedura com a grelha com a porta do forno fechada, assim obtém-se juntamente a melhores resultados, uma sensível economia de energia (cerca de 10%). Para as posições de funcionamento da grelha é aconselhado colocar o manípulo do termostato no máximo porque esta é a condição de rendimento ideal da grelha, que se baseia na irradiação com raios infravermelhos. Apesar disto, se for preciso, é possível regular a cozedura na grelha para temperaturas inferiores à máxima, regular simplesmente o manípulo do termostato para a temperatu- ra desejada. Ao utilizar as funções grill coloque a grelha nas últimas prateleiras a partir de baixo (veja tabela de cozedura) e depois, para recolher a gordura e evitar fumos, coloque uma pingadeira na primeira prateleira a partir de baixo. Cozer doces Para cozer doces, colocá-los sempre com o forno já quente, aguardar o final do pré-aquecimento, indicado quando o indicador luminoso vermelho “E” apagar-se. Não abrir a porta durante a cozedura para evitar que o doce abaixe. As massas batidas não devem ser fluidas demais, para não prolongar excessivamente os tempos de cozedura. Em geral : Bolo muito seco A próxima vez aumentar a temperatura de 10°C e reduzir o tempo de cozedura O bolo abaixou-se Utilizar menos líquido ou abaixar a temperatura de 10°C. Bolo escuro por cima Colocá-lo a uma altura inferior, seleccionar uma temperatura mais baixa e deixá-lo cozer mais tempo. Boa cozedura por fora mas mole por dentro Utilizar menos líquido, reduzir a temperatura, aumentar o tempo de cozedura. O bolo não se desprende da forma Espalhar um pouco de farinha de rosca ou trigo para untar bem a forma. Cozi em várias prateleiras mas os alimentos não foram cozidos de maneira uniforme. Seleccionar uma temperatura inferior. Alimentos colocados juntos em prateleiras diferentes não precisam ser retirados do forno ao mesmo tempo. Cozer pizas Para cozer bem a piza, utilizar a modalidade “ventilada”:

• Aquecer previamente o forno pelo menos 10 minutos.

• Utilizar uma forma de alumínio ligeiro sobre a prateleira fornecida. Utilizar a pingadeira prolonga o tempo para cozer e dificilmente obtém-se uma piza crocante.

• Não abrir frequentemente o forno durante a cozedura.

• No caso de pizas muito guarnecidas (tipo caprichosa ou quatro estações) é aconselhável colocar o queijo moz- zarella na metade da cozedura.

• Para cozer pizas em duas prateleiras, utilizar a 2

com uma temperatura de 220°C e colocar no forno após o aquecer previamente pelo menos 10 minutos. Em geral a 4

prateleira pode demorar um pouco mais para cozer, portanto retirar primeiro a piza da 2

prateleira, deixar a outra mais alguns minutos. Cozedura do peixe e da carne A carne deve pesar pelo menos 1 kg, para evitar que se seque demais. Para as carnes brancas, as aves e o peixe utilizar temperaturas baixas (150°C- 175°C). Para as carnes vermelhas que devem ser bem cozidas por fora e conservar o suco por dentro, é melhor começar com uma temperatura alta (entre 200°C e 220°C) durante um breve período e em seguida diminuí-la. Em geral, quanto maior for o pedaço de carne, a temperatura deverá ser mais baixa e o tempo de cozedura mais longo. Colocar o pedaço de carne no meio da grelha e colocar a pingadeira embaixo da grelha para recolher a gordura. Colocar a grelha de modo que o alimento fique no centro do forno. Se desejar mais calor por baixo utilizar as prateleiras mais baixas. Para obter assados saborosos (especialmente patos e caça), cobrir a carne com fatias de gordura ou toucinho e posicionar na parte superior.39 Posição do manípulo de selecção Alimento a ser cozido Peso (Kg.) Posição das prateleiras começando de baixo Tempo de pré- aquecimento (em minutos) Posição do manípulo do termostato Tempo de cozedura (em minutos) 1 Estático Costeletas de porco Assado de vitelo Pato Merengues Biscoitos 0,5 0,5 0,5

30-35 60-75 15-20 2 Ventilado Piza ( em diversas prateleiras) Lasanha Talharins ao forno Cordeiro Frango Cavala (peixe) Dentão (peixe) Bolo de chocolate

55-60 40-45 Nota: os tempos de cozedura são indicativos e podem variar conforme o gosto cada um. A segurança é um bom hábito

• Este aparelho foi concebido para uma utilização não profissional em habitações e as suas características não devem ser modificadas.

• Estas instruções são válidas somente para os países de de- stino cujos símbolos constam no manual e na placa de identificação.

• A segurança eléctrica deste aparelho é garantida somente quando o mesmo for correctamente ligado a um eficiente si- stema de conexão à terra, conforme as normas de segurança em vigor. Trata-se de uma fonte de perigo, portanto evitar que crianças ou deficientes tenham contacto com : - os comandos e o aparelho em geral; - as embalagens (sacos de plástico, poliestirol, pregos etc.); - o aparelho durante e logo após o funcionamento do forno e da grelha por causa do superaquecimento; - o aparelho inutilizado (neste caso, as partes perigosas devem ser eliminadas). As seguintes operações devem ser evitadas : - tocar o aparelho com partes do corpo húmidas; - a utilização com os pés descalços; - puxar o aparelho ou o cabo de alimentação para desligá-lo da tomada; - as operações impróprias ou perigosas; - obstruir as aberturas de ventilação ou de escoamento de calor; - que os cabos de alimentação de pequenos aparelhos electrodomésticos toquem partes quentes do aparelho; - a exposição aos elementos atmosféricos (chuva, sol); - utilizar o forno para guardar coisas; - os líquidos inflamáveis nas proximidades; - o emprego de adaptadores, fichas múltiplas e/ou extensões; - as tentativas de instalação ou consertos sem a intervenção Para garantir a eficiência e a segurança deste electrodoméstico:

• dirija-se exclusivamente a centros de assistência técnica autorizados

• solicite sempre a utilização de peças originais40 de um técnico qualificado. É absolutamente necessário recorrer a pessoal qualificado nos seguintes casos : - instalação (conforme as instruções do fabricador); - quando houver dúvidas sobre o funcionamento; - substituição da ficha em caso de incompatibilidade do aparelho com a tomada. É necessário recorrer aos centros de assistência técnica autorizados pelo fabricador nos casos seguintes : - dúvida sobre o bom estado do aparelho após ser retirado da embalagem; - dano ou substituição do cabo de alimentação; - em caso de avaria ou mau funcionamento, pedir peças sobresselentes originais. É oportuno efectuar as seguintes operações : - cozer somente alimentos, evitar outras operações; - verificar o bom estado do aparelho após retirá-lo da embalagem; - desligar o aparelho da rede de alimentação eléctrica em caso mau funcionamento e antes de qualquer operação de limpeza ou manutenção; - quando inutilizado, desligar o aparelho da rede eléctrica e fechar a válvula do gás (se for dotado); - utilizar luvas de forno para inserir e tirar recipientes; - segurar sempre a barra puxadora da porta pela parte central porque as extremidades podem estar quentes devido a eventuais fugas de ar; - controlar sempre que os manípulos estejam na posição “•”/”o” quando o aparelho não estiver a ser utilizado; - cortar o cabo de alimentação depois de desligá-lo da rede eléctrica quando decidir não utilizar mais o aparelho.

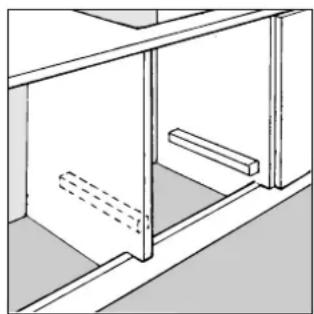

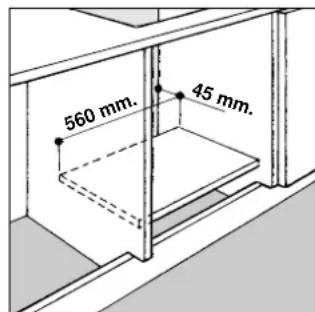

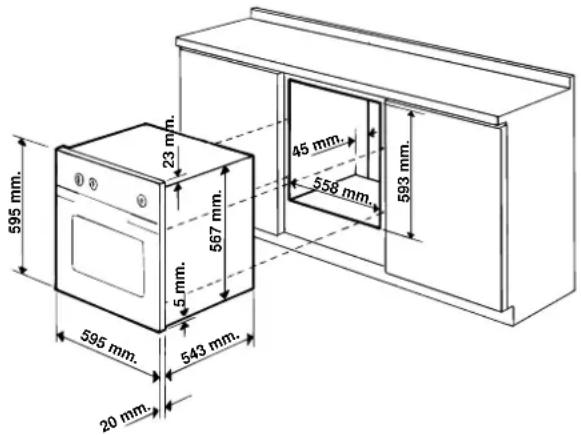

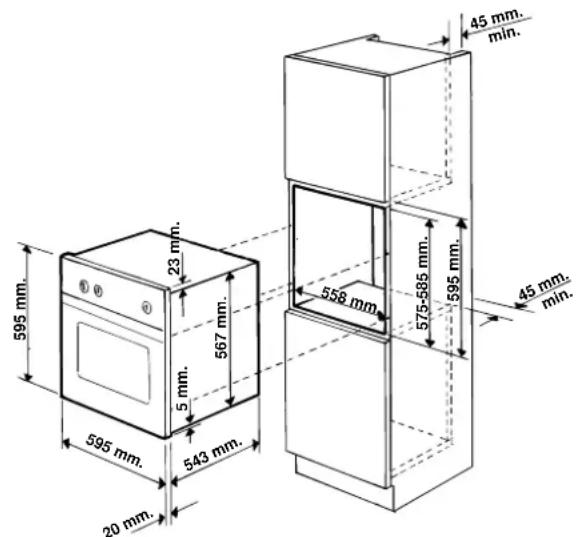

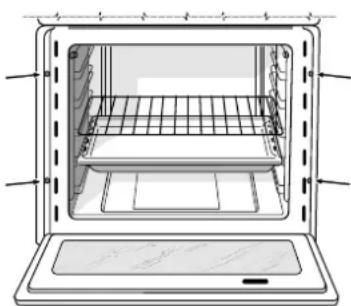

• O fabricador não pode ser responsabilizado por eventuais danos provocados por uma errada instalação ou uma utilização imprópria, errada ou não razoável. Instalação Importante: qualquer operação de regulação, manutenção etc., deve ser efectuada com o forno desligado da corrente eléctrica. Instalação dos fornos de encaixe Para garantir um bom funcionamento do aparelho de encaixe, é necessário que o móvel tenha características adequadas. Na seguinte figura estão indicadas as dimensões do vão do móvel para inserir sob uma mesa ou numa coluna. 595 mm. 595 mm. 20 mm.543 mm.5 mm.567 mm.23 mm.593 mm. 45 mm. 558 mm.595 mm.595 mm. 20 mm. 543 mm. 5 mm.567 mm.23 mm.575-585 mm. 558 mm. 595 mm. 45 mm. min. 45 mm. min. Para assegurar uma boa ventilação, é necessário elimi- nar a parede posterior do vão, o forno deverá ser instalado de modo que se apoie sobre duas ripas de madeira. Se houver um plano contínuo de apoio, a abertura deste deve ser pelo menos de 45 por 560 mm. 560 mm. 45 mm. Para fixar o forno ao móvel, abrir a porta do forno e fixá- lo mediante 4 parafusos para madeira nos 4 furos situados na moldura perimétrica. Os painéis dos móveis contíguos ao forno devem ser de material resistente ao calor. Especialmente no caso de móveis de compostos de madeira, as colas devem resistir à temperatura de 100° C. Em conformidade com as normas de segurança, quando o aparelho estiver encaixado não deverá existir a possibilidade de eventuais contactos com as peças eléctricas.41 Todas as peças que garantem a protecção devem ser fixadas de modo a serem retiradas somente com o auxílio de uma ferramenta. Ligação eléctrica Os fornos equipados com cabo de alimentação tripolar estão predispostos para funcionar com a tensão de cor- rente alternada e a frequência de alimentação indicadas na placa de características (situada no aparelho) e no manual de instruções. O condutor da ligação à terra é o cabo de cor verde-amarela. Montagem do cabo de alimentação Abertura da bateria de bornes:

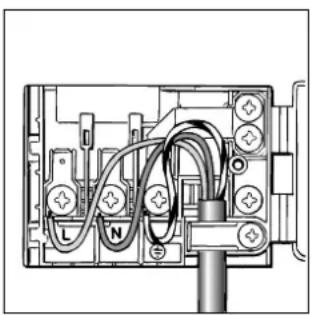

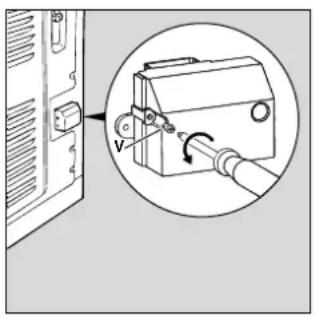

• Puxar e abrir a tampa do terminal de bornes. Para a instalação do cabo efectuar as operações seguintes:

• desatarraxar o parafuso do passa fios e os três parafusos dos contactos L-N-

• fixar os fios por baixo das cabeças dos parafusos respeitando as cores: Azul (N) Castanho (L) Amarelo-Verde

• fixar o cabo de alimentação no passa fios apropriado, fechar a tampa e fixar com o parafuso "V". Ligação do cabo de alimentação à rede O aparelho deve ser ligado directamente à rede interpondo entre o aparelho e a rede um interruptor omnipolar com abertura mínima entre os contactos de 3 mm. dimensionado para a tensão e conforme as normas em vigor ( a conexão à de terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de modo a não alcançar em ponto algum uma temperatura superior à ambiente de 50°C. Antes de efectuar a ligação assegurar-se que:

• a válvula limidora e a instalação doméstica possam suportar a tensão do aparelho (veja placa de características);

• a instalação de alimentação esteja equipada com uma conexão à terra eficaz conforme as normas e as disposições da lei;

• a tomada ou o interruptor omnipolar possam ser alcançados facilmente com o forno instalado. Atenção: não utilizar reduções, adaptadores ou derivadores que podem provocar aquecimentos ou queimaduras. Caracteristicas Técnicas Dimensões úteis do forno: largura 40 cm. profundidade 39 cm. altura 34 cm. Volume útil do forno eléctrico: 53 litros Consumos: para atingir 200°C : kWh 0,45 para manter 200°C durante 1 hora : kWh 0,7 consumo total : kWh 1,15 Tensão e frequência de alimentação : 230V / 50 - 60 Hz / 2.100W Este equipamento é conforme as seguintes normas comunitárias: - 73/23/CEE de 19.02.73 (baixa tensão) e modificações sucessivas; - 89/336/CEE de 03/05/89 (compatibilidade electromagnética) e modificações sucessivas; - 93/68/CEE de 22/07/93 e modificações sucessivas.42 Wij danken u dat u een Ariston product heeft gekozen, veilig en gemakkelijk in het gebruik. Om het fornuis te leren kennen moet het langdurig en zo goed mogelijk gebruikt worden. Wij verzoeken u deze gebruiksaanwijzing te lezen. Dank u. Van dichtbij gezien
