MODE D'EMPLOI FD 51 ICE Ariston Thermo

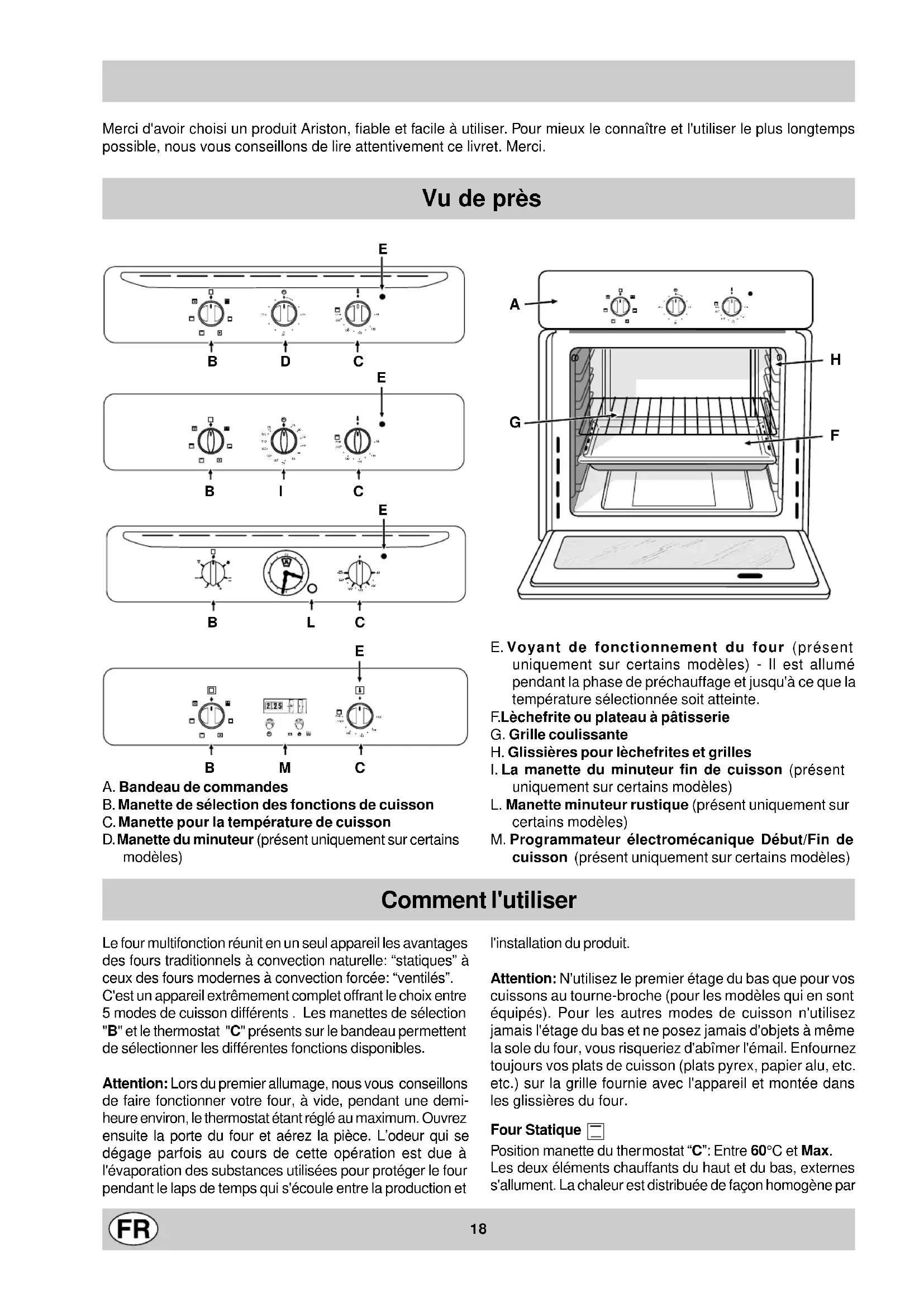

Comment l'utiliser Le four multifonction réunit en un seul appareil les avantages des fours traditionnels à convection naturelle: “statiques” à ceux des fours modernes à convection forcée: “ventilés”. C'est un appareil extrêmement complet offrant le choix entre 5 modes de cuisson différents . Les manettes de sélection "B" et le thermostat "C" présents sur le bandeau permettent de sélectionner les différentes fonctions disponibles. Attention: Lors du premier allumage, nous vous conseillons de faire fonctionner votre four, à vide, pendant une demi- heure environ, le thermostat étant réglé au maximum. Ouvrez ensuite la porte du four et aérez la pièce. L’odeur qui se dégage parfois au cours de cette opération est due à l'évaporation des substances utilisées pour protéger le four pendant le laps de temps qui s'écoule entre la production et l'installation du produit. Attention: N'utilisez le premier étage du bas que pour vos cuissons au tourne-broche (pour les modèles qui en sont équipés). Pour les autres modes de cuisson n'utilisez jamais l'étage du bas et ne posez jamais d'objets à même la sole du four, vous risqueriez d'abîmer l'émail. Enfournez toujours vos plats de cuisson (plats pyrex, papier alu, etc. etc.) sur la grille fournie avec l'appareil et montée dans les glissières du four. Four Statique Position manette du thermostat “C”: Entre 60°C et Max. Les deux éléments chauffants du haut et du bas, externes s'allument. La chaleur est distribuée de façon homogène par

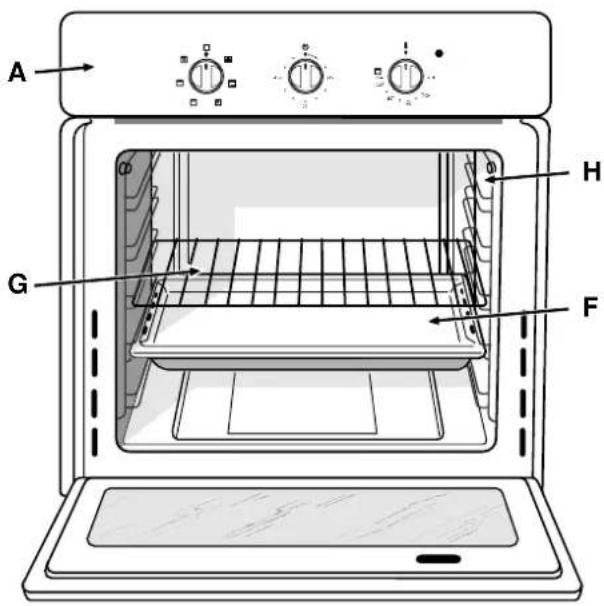

E. Voyant de fonctionnement du four (présent uniquement sur certains modèles) - Il est allumé pendant la phase de préchauffage et jusqu'à ce que la température sélectionnée soit atteinte. F. Lèchefrite ou plateau à pâtisserie G. Grille coulissante H. Glissières pour lèchefrites et grilles

I. La manette du minuteur fin de cuisson (présent

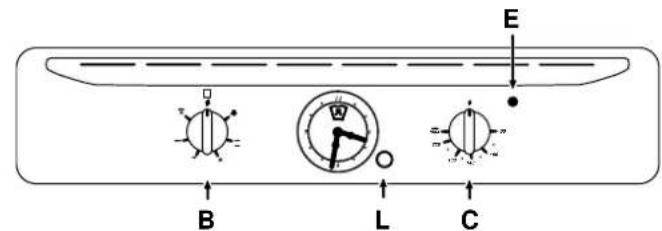

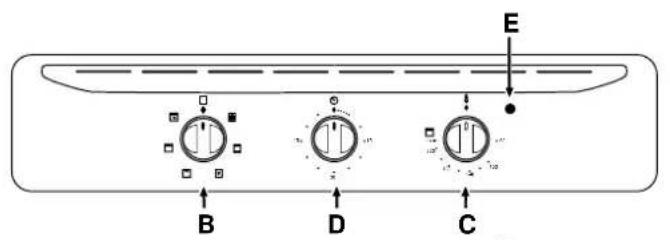

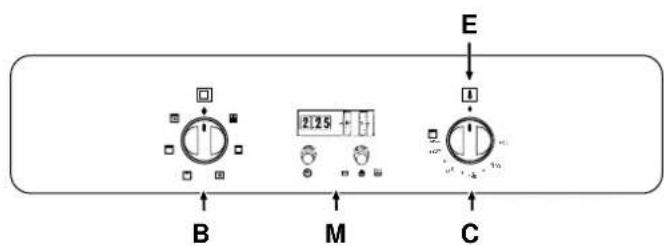

uniquement sur certains modèles) L. Manette minuteur rustique (présent uniquement sur certains modèles) M. Programmateur électromécanique Début/Fin de cuisson (présent uniquement sur certains modèles) A. Bandeau de commandes B. Manette de sélection des fonctions de cuisson C. Manette pour la température de cuisson D. Manette du minuteur (présent uniquement sur certains modèles)

E19 le bas et par le haut. La fonction statique est conseillée lors de la préparation de plats de viande de boeuf ou de veau devant être constamment arrosée de jus et cuite lentement. C'est l'idéal pour la cuisson des biscuits secs et des fruits en général. Lorsque vous cuisez au four statique, n'utilisez qu'une seule lèche-fritte ou grille à la fois, vous risqueriez autrement d'avoir une mauvaise distribution de la température. Si la cuisson exige plus de chaleur par le bas ou par le haut, utilisez les gradins d'enfournement du haut ou du bas. Four ventilé Position manette du thermostat “C”: Entre 60°C et Max. Les éléments chauffants s'allument et le ventilateur se met en marche. La chaleur étant constante et homogène dans tout le four, l'air cuit et dore uniformément les aliments en tous points. Vous pouvez cuire en même temps des plats différents à condition qu'ils cuisent à la même température. Vous pouvez cuire en même temps sur 2 niveaux maximum en suivant les conseils du paragraphe “Cuisson simultanée sur plusieurs étages”. Vous obtiendrez d'excellents résultats avec des plats devant être gratinés et à la cuisson assez longue. Pour les rôtis de viande, la chaleur mieux distribuée permet d'utiliser les températures les plus basses, les viandes gardent ainsi tout leur jus, elles sont plus tendres et perdent moins de poids. La chaleur brassée est particulièrment appréciée lors de la cuisson de poissons car ils n'ont besoin que de très peu de condiment, leur aspect et leur saveur demeurent ainsi inaltérés. Vous pouvez aussi utiliser cette fonction pour décongeler de la viande rouge ou blanche, du poisson, du pain, il suffit de régler la température sur 80°-100°C. Pour décongeler des aliments plus délicats, vous pouvez choisir 60°C ou n'utiliser que la circulation d'air froid en amenant la manette du thermostat sur 0°C. Gril Position de la manette du thermostat “C”: Max. L'élément chauffant central du gril s'allume. La cuisson est obtenue par irradiation thermique unidirectionnelle du haut vers le bas d'une résistance électrique incandescente. La température assez élevée et directe du gril permet de dorer immédiatement les viandes en surface, ce qui empêche au jus de s'échapper et rend la viande plus tendre. Double Gril Position manette du thermostat "C”: Max. Les deux éléments du gril s'allument en même temps. Un gril plus grand qu'à l'accoutumée au design tout nouveau: son rendement de cuisson est augmenté de 50%. Le double gril élimine les zones d'angle privées de chaleur. Double Gril ventilé Position manette du thermostat "C” Entre 60°C et 200°C. Les deux éléments chauffants du gril s'allument et le ventilateur commence à tourner. Il unit à l'irradiation thermique unidirectionnelle la circulation forcée de l'air à l'intérieur du four. Ceci empêche que les aliments ne brûlent en surface et augmente la pénétration de la chaleur. La manette du minuteur fin de cuisson (I) Certains modèles sont équipés d'un programmateur fin de cuisson. Pour s'en servir, il faut remonter la sonnerie en faisant faire un tour presque complet à la manette "I" dans le sens contraire des aiguilles d'une montre ; puis, en tournant dans le sens inverse , programmer le temps désiré en amenant en face du repère fixe du bandeau le numéro correspondant aux minutes désirées, une fois le temps écoulé, la sonnerie retentit et le four s'éteint automatiquement.. Attention: pour utiliser le four sans se servir du programmateur de fin de cuisson, il faut amener en face du repère fixe du bandeau le symbole . Quand le four est éteint, le programmateur fin de cuisson peut être utilisé comme un simple minuteur. L'éclairage du four Pour éclairer votre four tournez la manette “B” jusqu'au symbole . La lumière du four s'allume et reste allumée dès que l'on branche une résistance quelconque à l'intérieur du four. Le minuteur (D) Pour utiliser votre minuteur, vous devez remonter la sonnerie en faisant faire à la manette "D" un tour presque complet dans les sens des aiguilles d'une montre ; puis, en tournant dans le sens inverse , sélectionnez le temps désiré en amenant en face du repère fixe situé sur le bandeau le chiffre correspondant aux minutes préfixées. La ventilation forcée Pour obtenir un abaissement des températures extérieures, certains modèles sont équipés d'un ventilateur de refroidissement que l'on met en marche en tournant la ma- nette de sélection des programmes “B”. Le ventilateur demeure branché pendant toute la durée de la cuisson, vous pouvez en effet sentir un souffle d'air passer entre le bandeau et la porte du four. En fin de cuisson, nous conseillons de garder le programme sélectionné pendant quelques minutes encore en positionnant la manette du thermostat sur "•", pour obtenir un refroidissement du four rapide. Vous pouvez installer sur tous les modèles dépourvus de cette fonction, un kit supplémentaire (code 0053414) disponible auprès du Service Après-vente Merloni Elettro- domestici le plus proche de chez vous. 3° vitre Pour obtenir un abaissement supplémentaire de la température de la porte du four et une plus faible consommation d'énergie, un kit de protection supplémentaire est disponible. Ce kit devrait toujours être installé quand il y a de jeunes enfants. Pour installer le kit troisième vitre (code 053413) adressez-vous au Service Après-vente Merloni Elet- trodomestici le plus proche de votre domicile.20 Programmateur électromécanique Début/Fin de cuisson Le programmateur de cuisson La figure illustre les commandes du pro- grammateur; les manettes 1, 2 et 3 per- mettent d’opérer tous les réglages nécessaires. Manette 1 Tournée dans le sens des aiguilles d’une montre, elle permet de corriger l’heure sur la montre digitale (lors de l’installa- tion, en cas de panne de courant, si elle avance ou si elle retarde etc.). Manette 2 Tournée dans le sens des aiguilles d’une montre, elle permet de sélectionner: – la durée du temps de cuisson ( 210 minutes max.); – l’interruption du signal acoustique (position ); – le fonctionnement manuel du four (position ). Les indications sus indiquées apparaîtront dans le cadran

Manette 3 Poussée et tournée dans le sens des aiguilles d’une montre ou dans le sens inverse elle fera apparaître dans le cadran 5 l’heure de départ de la cuisson. Lors du réglage de la montre il faut vérifier si l’heure indiquée par la montre correspond bien à l’heure indiquée dans le cadran 5. Fonctionnement manuel du four Le four peut être utilisé normalement, autrement dit sans programmation. Dans ce cas il faudra tourner la manette 2 du programmateur dans le sens des aiguilles d’une montre jusqu’à ce que le symbole soit bien en face du repère du cadran 4. Fonctionnement semi-automatique du four Départ de cuisson normal fin de cuisson programmée: enfournez les aliments à cuire; tournez la manette 2 dans le sens des aiguilles d’une montre et programmez dans le cadran 4 les minutes supposées nécessaires jusqu’à la fin de la cuisson; tournez la manette du four jusqu’à la valeur de température désirée. Veillez à ce que l’heure indiquée par la montre corresponde bien à l’heure indiquée dans le cadran 5. Fonctionnement automatique du four Enfournez les aliments à cuire; tournez la manette 2 dans le sens des aiguilles d’une montre en programmant dans le cadran 4 la durée du temps de cuisson; appuyez et tournez la manette 3 dans le sens des aiguilles d’une montre en programmant dans le cadran 5 l’heure de départ de la cuisson; tournez la manette du four jusqu’à la valeur de température désirée. En fin de cuisson, dans le cadran 4 le “0” se trouvera en face du repère; cette position indique que le four est éteint. Un signal acoustique avertit que la cuisson est terminée. Pour faire cesser le signal acoustique, tournez la manette 2 dans le sens des aiguilles d’une montre jusqu’à ce que le symbole soit bien en face du repère du cadran 4. Exemple d’emploi du programmateur avec fonctionnement automatique du four. Heure de fin de cuisson: 19,00 h. Durée de cuisson: 2 heures Enfournez les aliments à cuire, tournez la manette 2 dans le sens des aiguilles d’une montre en sélectionnant sur le cadran 4 la durée de cuisson (soit 2 heures); appuyez et tournez la manette 3 dans le sens des aiguilles d’une montre en sélectionnant dans le cadran 5, le chiffre 5 correspondant à 17,00 heures; tournez la manette de commande du four jusqu’à la valeur de température désirée.

Horloge Rustique avec minuteur Comment la remettre à l’heure Le four doit être connecté à la ligne électrique Tirez et tournez dans le sens contraire des aiguilles d’une montre la manette jusqu’à ce que vous ayez remis l’heure exacte. N.B.: L’horloge est électrique, donc, en cas de coupure de courant, elle s’arrêtera pendant toute la durée de la panne. Après quoi, il faudra répéter l’opération de remise à l’heure. Fonction minuteur Le minuteur permet de régler un temps à partir duquel commence un compte à rebours. Cette fonction ne contrôle pas la mise en marche ou l’arrêt du four, elle n’émet qu’une alarme acoustique lorsque le temps est échu. Comment régler le minuteur Tournez dans le sens contraire des aiguilles d’une montre la manette jusqu’à ce que le repère soit placé sur le temps désiré (Couronne intérieure), visible à travers la «fenêtre» du repère. Le compte à rebours commencera immédiatement. Pour interrompre la sonnerie, ou pour utiliser uniquement la fonction horloge placez le repère en face du symbole

Comment le garder en forme Avant toute opération de nettoyage ou d'entretien coupez l'alimentation électrique de l'appareil. Pour prolonger la durée de vie de votre appareil, nettoyez-le fréquemment, en n'oubliant pas que:

• les panneaux autonettoyants (si votre appareil en est équipé) ainsi que les parties émaillées doivent être lavés à l'eau tiède en évitant toute utilisation de poudres abrasives ou de produits corrosifs;

• l’intérieur du four doit être nettoyé, après toute utilisation, quand il est encore tiède avec de l'eau chaude et du détergent, en rinçant et en essuyant ensuite soigneusement;

• des taches peuvent se former sur l'acier inox si ce dernier reste trop longtemps au contact d'une eau fortement calcaire ou de détergents agressifs (contenant du phosphore). Il est conseillé de rincer abondamment et d'essuyer après le nettoyage. Il vaut également mieux essuyer tout débordement d'eau;

• n'habillez jamais le fond de votre four avec du papier alu, car l'accumulation de chaleur qui s'en suivrait compromettrait non seulement la cuisson mais endommagerait aussi l'émail. Remplacement de la lampe à l'intérieur du four

• Coupez l'alimentation du four à l'aide de l'interrupteur omnipolaire reliant le four à l'installation électrique ou bien débranchez la fiche, si elle est accessible;

• Dévissez le couvercle en verre de la douille;

• Dévissez la lampe et remplacez-la par une autre résistant aux températures élevées (300°C) et ayant les caractéristiques suivantes: - Tension 230/240 V - Puissance 25W - Culot E14

• Remontez le couvercle en verre et rebranchez le four. Conseils pratiques pour la cuisson Préchauffage Quand il faut préchauffer le four, en gros chaque fois que vous devez enfourner des pâtes levées, vous pouvez utiliser la fonction “ventilé” qui permet d'atteindre la température désirée trés rapidement tout en réduisant la consommation d'énergie. Une fois que vous avez enfourné, vous pouvez passer à la fonction de cuisson la plus indiquée. Cuisson simultanée sur plusieurs étages Si vous devez cuire sur deux niveaux, n'utilisez que la fonction “ventilé” , c'est la seule qui vous permet de le faire.

• Le four a 5 étages. Lors de la cuisson par chaleur brassée utilisez deux des trois étages du milieu, évitez le premier en bas et le dernier en haut, ils sont directement frappés par l'air chaud qui pourrait brûler les aliments délicats;

• Utilisez normalement le 2° et le 4° niveau en partant du bas, en plaçant sur le 2° les aliments exigeant le plus de chaleur. C'est le cas, par exemple, de la cuisson simultanée de rôtis de viande et d'autres plats, mettez le rôti au niveau 2, laissez le 4° pour les mets plus délicats;

• Lors de la cuisson simultanée de plats ayant des temps et des températures de cuisson différents, choisissez une température intermédiaire, enfournez l'aliment le plus délicat au 4° niveau et sortez d'abord le plat ayant un temps de cuisson plus court;

• Utilisez la lèche-frite à l'étage du bas et la grille à l'étage du haut;

• Pour la cuisson de la pâtisserie sur deux étages, utilisez le 3° et le 4°, n'utilisez pas le 2° qui reçoit trop de chaleur. Après quoi, le programmateur fera fonctionner auto- matiquement le four de 17 à 19 heures. Minuteur Le programmateur peut servir aussi de minuteur à condition qu’aucune cuisson automatique ne soit programmée et à condition que le four ne soit pas allumé. Pour le fonctionnement du minuteur, tournez la manette 2 dans le sens des aiguilles d’une montre jusqu’à ce que vous ayez sélectionné dans le cadran 4 le temps prévu. Le temps maximum pouvant être programmé est de 210 minutes. Pour faire cesser le signal acoustique, tournez la manette 2 dans le sens des aiguilles d’une montre jusqu’à ce que le symbole soit bien en face du repère du cadran 4. Cuissons programmées Les cuissons programmées ne diffèrent en rien des cuissons normales. Le programmateur peut commander la durée de cuisson choisie si vous êtes absents ou occupés à d’autres travaux; il vaut par conséquent mieux choisir, pour des cuissons entièrement automatiques, des plats qui n’ont pas besoin d’être particulièrement suivis. La programmation d’une durée dépassant 12 heures doit toujours se référer aux 12 premières heures de la journée (par exemple 20 h. doivent être considérées comme 8 heures et ainsi de suite); les cuissons peuvent par conséquent être programmées jusqu’à 12 heures à l’avan- ce. Important En cas d’utilisation du four manuellement, (sans programmation), il faut:

1. Vérifier au moment du réglage de la montre que l’heure

indiquée par la montre corresponde bien à l’heure indiquée par le cadran “5”.

2. Tournez la manette “2” du programmateur dans le sens

des aiguilles d’une montre jusqu’à ce que le symbole soit bien en face du repère du cadran “4”.22 Utilisation du gril Le four multifonction vous offre 3 façons de griller. Utilisez la position “gril” pour de petites pièces, la consommation n'est dans ce cas que de 1200 W, mais vous obtenez un résultat parfait pour de petites pièces comme des croque-monsieur, des saucisses de Strasbourg etc... Placez votre plat au milieu de la grille, car seule la partie centrale de la résistance du haut est branchée, les aliments placés dans les coins ne sont pas cuits. La position “double gril” permet de griller sur toute la surface de la grille, cette fonction est utile quand les aliments sont bien disposés uniformément et quand l'on désire qu'ils soient bien dorés. La position “double gril ventilé” est extrêmement utile pour des grillades rapides, la chaleur produite par le gril bien distribuée permet de dorer en surface et de cuire en dessous aussi. Vous pouvez vous en servir pour parfaire la cuisson d'aliments ayant besoin de dorer en surface, c'est l'idéal par exemple pour dorer vos gratins de pâtes en fin de cuisson. Important: lors de la cuisson au gril, la porte du four doit être fermée, vous obtiendrez ainsi de meilleurs résultats et ferez des économies d'énergie (10% environ). Le fonctionnement du gril qui se base sur l'irradiation de rayons infrarouges est meilleur si l'on positionne la manette du thermostat sur la position maximum. Ceci n'empêche que, l'on puisse, au besoin, régler le thermostat du gril sur des températures inférieures au maximum en réglant tout simplement la manette du thermostat sur la température désirée. Lorsque vous utilisez le gril, placez la grille sur les gradins du haut (voir tableau cuisson), pour recueillir la graisse qui s’écoule et éviter ainsi toute formation de fumée, placez une lèchefrite sur le premier gradin du bas. Cuisson de la pâtisserie Enfournez toujours vos gâteaux à four chaud, attendez que l'extinction du voyant rouge “E” vous signale que le préchauffage est terminé. N'ouvrez pas la porte en cours de cuisson, votre gâteau risquerait de s'affaisser. Les pâtes molles ne doivent pas être trop fluides, pour ne pas trop prolonger les temps de cuisson. En général: Pâtisserie trop sèche La prochaine fois programmez une température de 10°C supérieure et réduisez le temps de cuisson. Le gâteau s'affaisse Utilisez moins de liquide ou baissez la température de 10°C. Gâteau foncé sur le dessus Enfournez-le à un niveau plus bas, choisissez une température plus basse et prolongez la cuisson Bonne cuisson extérieure, mais intérieur collant Utilisez moins de liquide, abaissez la température, augmentez le temps de cuisson. Le gâteau ne se détache pas du moule Beurrez bien le moule et saupoudrez-le de panure ou de farine. J'ai cuit sur plusieurs niveaux mais ils ne sont pas tous au même degré de cuisson Choisissez une température plus basse. Des niveaux enfournés simultanément ne doivent pas obligatoirement être sortis ensemble. Cuisson de la pizza Pour une bonne cuisson de la pizza utilisez la fonction “ventilé”:

• Préchauffez le four pendant au moins 10 minutes

• Utilisez un plat en aluminium léger, posez-le sur la grille du four. Si vous utilisez la lèche-frite vous prolongerez le temps de cuisson et vous obtiendrez difficilement une pizza croustillante.

• N'ouvrez pas souvent le four pendant la cuisson

• Si vos pizzas sont bien garnies ("capricciosa", "quattro stagioni") ne mettez la mozzarelle qu'à mi-cuisson.

• Lorsque vous cuisez vos pizzas sur deux étages, servez- vous du 2° et du 4° à une température de 220°C et enfournez après avoir préchauffé pendant au moins 10 minutes. Généralement le 4° étage a une cuisson un peu plus lente, sortez par conséquent d'abord la pizza du 2° étage, laissez l'autre au four quelques minutes de plus. Cuisson du poisson et de la viande La viande doit peser au moins 1 Kg. pour éviter qu'elle ne se dessèche trop. Pour les viandes blanches, les volailles et le poisson, utilisez des températures basses (150°C-175°C). Pour les viandes rouges que l'on désire bien cuites à l'extérieur mais juteuses à l'intérieur, il vaut mieux commencer par une température élevée (200°C-220°C) pendant un bref laps de temps et l'abaisser ensuite. En général, plus le rôti est gros, plus la température doit être basse et la durée de la cuisson prolongée. Posez la viande au centre de la grille et placez la lèchefrite sous la grille pour recevoir la graisse qui s'écoule. Enfournez la grille de manière à ce que la pièce à cuire se trouve au centre du four. Si vous désirez plus de chaleur par le bas, utilisez les gradins les plus bas. Pour obtenir des rôtis plus savoureux (c'est le cas notamment pour le canard et le gibier) bardez votre viande et placez-la dans le haut du four.23 La sécurité une bonne habitude

• Cet appareil a été conçu pour un usage non professionnel, à domicile, et ses caractéristiques ne peuvent être modifiées.

• Les instructions fournies ne sont applicables qu'aux pays dont les symboles sont reportés dans la notice et sur la plaquette d'immatriculation....

• La sécurité de cet appareil n'est garantie que si ce dernier a été correctement raccordé à une installation de mise à la terre efficace conforme aux normes de sécurité. Ce dernier pouvant représenter un danger, évitez que des enfants ou des incapables aient accés: - aux commandes et à l'appareil en général; - aux emballages (sachets, polystyrène, clous etc.); - à l'appareil, pendant et tout de suite après l'utilisation du four et du gril, à cause de la surchauffe; - à l'appareil inutilisé (dans ce cas il faut rendre inoffensives les parties pouvant s'avérer dangereuses)... Evitez: - de toucher l'appareil avec des parties du corps humides; - de l'utiliser pieds nus; - de tirer sur l'appareil ou sur le cordon d'alimentation pour le débrancher de la prise de courant; - toute opération inappropriée et dangereuse; - de boucher les fentes d'aération ou de déperdition de la chaleur; - que le cordon d'alimentation de petits électroménagers touchent à des parties chaudes de l'appareil; - l'exposition aux agents atmosphériques (pluie, soleil); - d'utiliser le four comme rangement; - d'utiliser des liquides inflammables à proximité; - d'utiliser des adaptateurs, des prises multiples et/ou des rallonges; - toute tentative d'installation ou de réparation sans l'intervention de personnel qualifié. Faites toujours appel à des techniciens qualifiés dans les cas suivants: - installation (conforme aux instructions du fabricant); - quand vous avez des doutes sur son fonctionnement; - remplacement de la prise en cas d'incompatibilité avec la Position manette sélection Aliments à cuire Poids (Kg) Position de cuisson étages à partir du bas Temps de réchauffement (min.) Position manette thermostat Temps de cuisson (min.) 1 Statique Plates côtes de Porc Rôti de veau Canard Meringues Biscuits 0,5 0,5 0,5

30-35 60-75 15-20 2 Ventilé Pizza Lasagnes Tagliatelles au four Agneau Poulet Maquereaux Denté Gâteau au chocolat

20-25 5 Four à Gratiner Poulet au gril Sèches farcies 1,5 1,5

55-60 40-45 Note: les temps de cuisson sont purement indicatifs et peuvent varier en fonction des goûts de l’utilisateur. Pour garantir l'efficacité et la sécurité de ce produit:

• adressez-vous exclusivement aus Centres d'assistance technique agréés

• demander toujours l'utilisation de pièces détachées originales.24 fiche de l'appareil. Faites appel aux centres de service après-vente agréés par le fabricant dans les cas suivants: - en cas de doute sur le bon état de l'appareil lors de son déballage; - endommagement ou remplacement du cordon d'alimentation; - en cas de panne ou de mauvais fonctionnement, exigez des pièces détachées d'origine. Effectuez les opérations suivantes: - évitez toute opération autre que la cuisson ; - vérifiez le bon état de l'appareil lors de son déballage; débranchez l'appareil de la prise de courant en cas de mauvais fonctionnement et avant toute opération de nettoyage ou d'entretien; - quand il est inutilisé, débranchez l'appareil de la prise et fermez le robinet du gaz (s'il y en a un de prévu); - utilisez des gants de protection pour enfourner ou sortir des plats du four; - saisissez toujours la poignée de la porte au centre car ses extrémités pourraient être plus chaudes à cause de l'air chaud qui peut s'en échapper; - veillez à ce que les manettes soient toujours sur la position “•”/”o” quand l'appareil est inutilisé; - coupez le cordon d'alimentation après l'avoir débranché de la prise quand vous décidez de ne plus utiliser votre appareil.

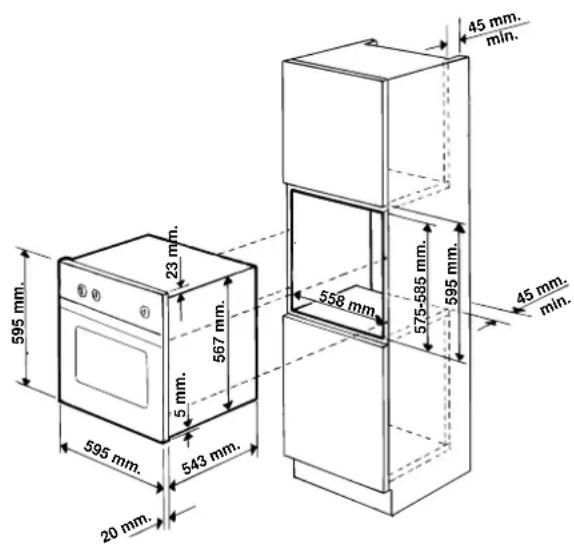

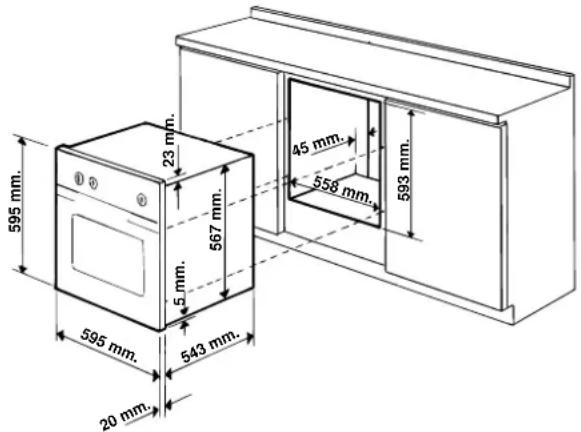

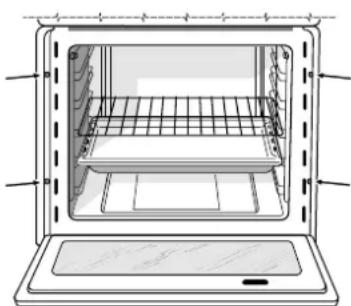

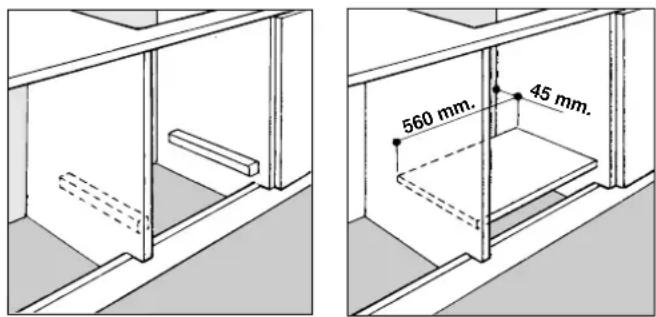

• Le fabricant décline toute responsabilité en cas de dommages dûs à: une mauvaise installation, à des usages impropres, incorrects et déraisonnables. Installation Important: débranchez le four avant de procéder à toute opération de réglage, d'entretien etc. Installation des fours à encastrer Pour garantir un bon fonctionnement d'un appareil à encastrer, il faut que le meuble ait certaines caractéristiques bien précises. Dans la figure ci dessous vous trouverez les dimensions de la niche à l'intérieur du meuble pour installation sous plan ou en colonne. 595 mm. 595 mm.20 mm.543 mm. 5 mm. 567 mm. 23 mm. 593 mm. 45 mm.558 mm. 595 mm. 595 mm. 20 mm. 543 mm. 5 mm. 567 mm. 23 mm. 575-585 mm. 558 mm. 595 mm. 45 mm. min. 45 mm. min. Pour garantir une bonne aération il faut éliminer la paroi arrière de la niche, il vaut mieux installer le four de manière à ce qu'il repose sur deux cales en bois; s'il y a par contre un plan d'appui continu, ce dernier doit avoir une ouvertu- re d'au moins 45 x 560 mm. 560 mm. 45 mm. Pour fixer le four au meuble ouvrez la porte du four et fixez le four à l'aide des 4 vis à bois dans les 4 trous situés sur le pourtour. Les panneaux des meubles adjacents doivent être fabriqués dans un matériau résistant à la chaleur . Dans le cas notamment de meubles en bois plaqué, il faut que les colles résistent à une température de 100 °C. Conformément aux normes de sécurité, il faut qu' après avoir encastré l'appareil il n'y ait plus aucun contact possible avec les parties électrifiées. Toutes les parties qui servent de protection doivent être fixées de manière à ne pouvoir être enlevées qu'avec l'aide d'un outil.25 Raccordement électrique Les fours munis d'un cordon d'alimentation tripolaire, sont prévus pour un fonctionnement à courant alternatif à la tension et à la fréquence d'alimentation indiquées sur la plaquette des caractéristiques (placée sur l'appareil) et dans le livret d'instructions. Le conducteur de terre du câble est jaune-vert. Montage du cordon d'alimentation Ouverture du bornier:

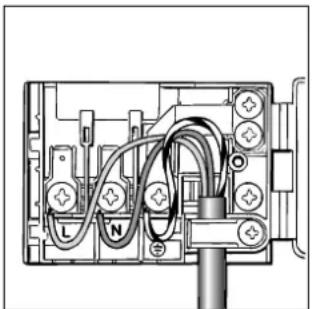

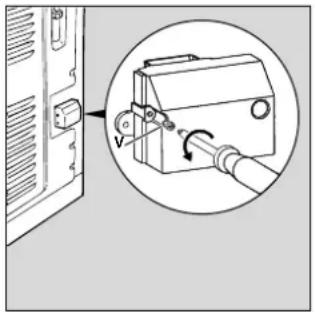

• Tirez et ouvrez le couvercle du bornier. Pour monter le cordon d'alimentation, procédez comme suit:

• dévissez la vis du serre-câble de même que les trois vis des contacts L-N-

• fixez les petits câbles sous les têtes de vis en respectant les couleurs : Bleu (N) Marron (L) Jaune-Vert

• fixez le câble d'alimentation dans le serre-câble correspondant, fermez le couvercle et fixez-le à l'aide de la vis "V" Raccordement du cordon d'alimentation au réseau L’appareil doit être raccordé directement au réseau en intercalant entre l'appareil et le réseau un interrupteur omnipolaire ayant une ouverture d'au moins 3 mm entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l’interrupteur). Le cordon d'alimentation doit être positionné de manière à ce qu'il n'atteigne en aucun point une température dépassant de 50°C la température ambiante. Avant de procéder au raccordement, vérifiez que:

• la soupape réductrice et l’installation de la maison puissent supporter la charge de l'appareil (voir plaquette des caractéristiques);

• l’installation d'alimentation soit dotée d'un raccordement à la terre efficace conformément aux normes et aux dispositions prévues par la loi;

• la prise ou l'interrupteur omnipolaire soient facilement accessibles une fois que le four a été installé. N.B: n'utilisez ni réducteurs, ni adaptateurs, ni dérivations, ils pourraient provoquer des surchauffes ou des brûlures. Caractéristiques techniques Dimensions utiles du four: largeur cm. 40 profondeur cm. 39 hauteur cm. 34 Volume utile du four électrique: litres 53 Consommations: pour atteindre 200°C: kWh 0,45 pour garder 200°C: kWh 0,7 consommation totale: kWh 1,15 Tension et fréquence d'alimentation: 230V / 50 - 60 Hz / 2100W Cet appareil est conforme aux Directives Communautaires suivantes: - 73/23/CEE du 19/02/73 (Basse Tension) et modifications successives; - 89/336/CEE du 03/05/89 (Compatibilité électromagnétique) et modifications successives; - 93/68/CEE du 22/07/93 et modifications successives.26 Le agradecemos por haber elegido un producto Ariston, seguro y verdaderamente fácil de usar. Para conocerlo, utilizarlo lo mejor posible y por mucho tiempo, le aconsejamos leer este manual. Gracias. Visto de cerca
