MANUAL DE UTILIZADOR FD 88 C Ariston Thermo

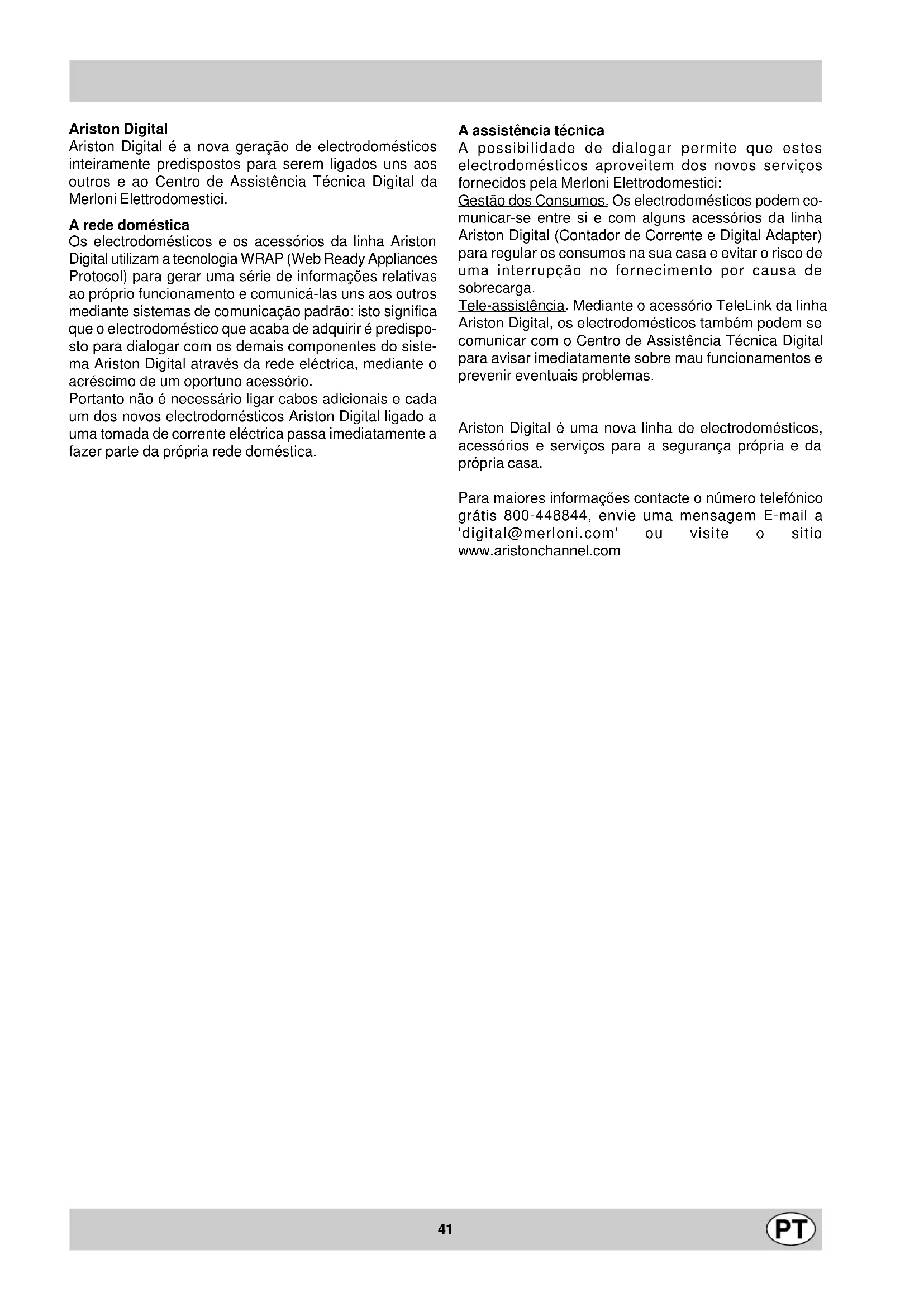

Ariston Digital é a nova geração de electrodomésticos inteiramente predispostos para serem ligados uns aos outros e ao Centro de Assistência Técnica Digital da Merloni Elettrodomestici.

A rede doméstica

Os electrodomésticos e os acessórios da linha Ariston Digital utilizam a tecnologia WRAP (Web Ready Appliances Protocol) para gerar uma série de informações relativas ao próprio funcionamento e comunicá-las uns aos outros mediante sistemas de comunicação padrão: isto significa que o electrodoméstico que acaba de adquirir é predisposto para dialogar com os demais componentes do sistema Ariston Digital através da rede eléctrica, mediante o acréscimo de um oportuno acessório.

Portanto não é necessário ligar cabos adicionais e cada um dos novos electrodomésticos Ariston Digital ligado a uma tomada de corrente eléctrica passa imediatamente a fazer parte da própria rede doméstica.

A assistência técnica

A possibilidade de dialogar permite que estes electrodomésticos aproveitem dos novos serviços fornecidos pela Merloni Elettrodomestici:

Gestão dos Consumos. Os electrodomésticos podem comunicar-se entre si e com alguns acessórios da linha Ariston Digital (Contador de Corrente e Digital Adapter) para regular os consumos na sua casa e evitar o risco de uma interrupção no fornecimento por causa de sobrecarga.

Tele-assistência. Mediante o acessório TeleLink da linha Ariston Digital, os electrodomésticos também podem se comunicar com o Centro de Assistência Técnica Digital para avisar imediatamente sobre mau funcionamentos e prevenir eventuais problemas.

Ariston Digital é uma nova linha de electrodomésticos, acessórios e serviços para a segurança própria e da própria casa.

Para maiores informações contacte o número telefónico grátis 800-448844, envie uma mensagem E-mail a '[e-mail]' ou visite o sitio www.aristonchannel.com

Agradecemos a sua escolha de um produto Ariston, seguro e realmente fácil de utilizar. Para conhecê-lo e utilizá-lo da melhor maneira e durante mais tempo, aconselhamos que leia este manual. Obrigado.

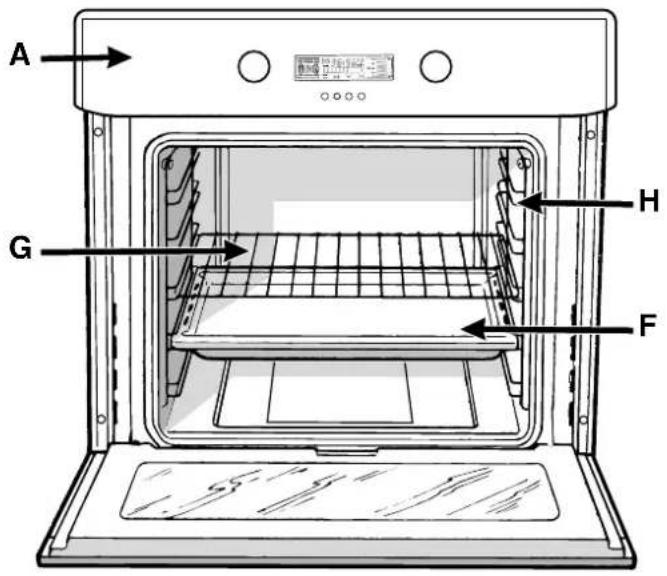

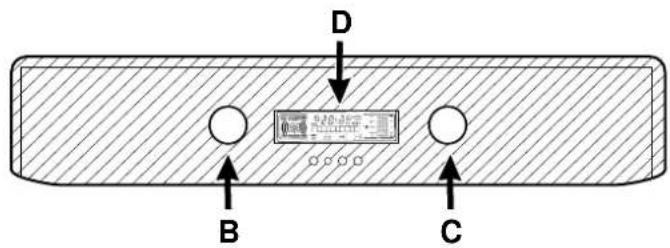

Visto de perto

A G H F

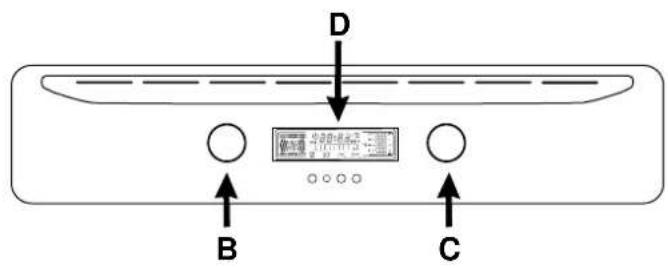

D B C

A. Painel de comandos
B. Selector das funções de cozedura
C. Selector para a temperatura de cozedura
D. Ecrã electrónico - Visualiza as funções seleccionadas, a hora actual e possibilita a programação de qualquer função de cozedura ao programar a duração e a hora de final de cozedura.
F.Bandeja pingadeira ou plano de cozedura
G. Grelha prateleira do forno
H. Carris de deslizamento para bandejas pingadeiras e grades

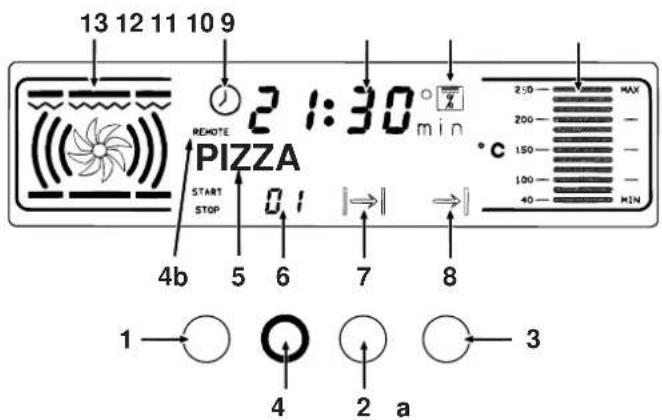

D B C

13 12 11 10 9 2 1:30 ° min 2:0 — MAX 200 — — 150 — — 100 — — 40 — MIN REMOTE PIZZA START STOP 0.1 4b 5 6 7 8 1 —○ —○ —○ —○ 3 4 2 a

1. Início - pausa - paragem da cozedura / luz do forno - programação do idioma
2. Programação duração cozedura / relógio
3. Programação final cozedura / luminosidade ecrã / bloqueio teclado
   4a. Receptor controlo remoto (somente assistência técnica)
   4b. Luz piloto controlo remoto (somente assistência técnica)
4. Descrição função
5. Número função
6. Duração cozedura
7. Final cozedura
8. Escala graduada das temperaturas
9. Porcentagem de energia para funções grill
10. Hora ou temperatura
11. Mostrador do relógio
12. Elementos eléctricos ligados

Como utilizar

Características gerais

Este forno reúne num único aparelho as vantagens dos tradicionais fornos de convecção natural ("estáticos") às dos modernos fornos de convecção forçada ("ventilados").

Trata-se de um aparelho extremamente versátil que possibilita escolher de modo fácil e seguro entre 7 diferentes métodos de cozedura. A selecção das diversas funções proporcionadas é realizada mediante os botões de selecção

"B" e de regulação da temperatura "C" existentes no painel.

O relógio

Com o aparelho desligado o ecrã visualiza a hora actual.

Para acertá-la prima a tecla "2" e gire o selector "C".

Atenção: este aparelho é equipado com um sistema de diagnose que possibilita detectar eventuais mau funcionamentos. O utilizador será informado mediante mensagens do tipo "F nn" (nn=número composto de 2 algarismos). Nestes casos é necessária a intervenção da assistência técnica porque o forno não vai funcionar.

Programação do idioma

Com o aparelho desligado mantenha premida alguns segundos a tecla "1". No ecrã aparecerão em sequência os vários idiomas disponíveis. Prima novamente a tecla "1" para seleccionar o idioma desejado.

Programação da luminosidade do ecrã

Com o aparelho desligado prima a tecla "3". Gire o selector "C" na direcção horário/antiorária para aumentar/diminuir a luminosidade do ecrã. Depois de poucos segundos do final da programação, o forno passa novamente a aguardar comandos.

Bloqueio / Desbloqueio do teclado

Esta opção possibilita desactivar as funções das teclas e dos botões. É aconselhável utilizá-la principalmente se houver crianças. Para activar o bloqueio, mantenha premida alguns segundos a tecla "3". No ecrã aparecerá a escrita "LOCKED". Para restabelecer as normais funções dos comandos do aparelho é suficiente manter premida novamente alguns segundos a tecla "3". No ecrã aparecerá a escrita "UNLOCKED".

Utilização do forno

Se for girado o selector "B", o ecrã visualizará a descrição da função seleccionada e em vez da hora actual, será indicada a temperatura padrão proposta que poderá ser alterada a vontade, girando o selector "C". Para iniciar a cozer é suficiente premir a tecla "1". Mas se não for premida, desliga-se automaticamente depois de 10 minutos a partir da última operação efectuada mediante os comandos frontais.

É possível interromper a cozedura momentaneamente se premir a tecla "1" (no ecrã aparecerá a escrita "PAUSA"). A cozedura vai reiniciar automaticamente depois de 30 segundos a partir da última operação efectuada mediante os comandos frontais, ou se for premida novamente a tecla "1". Para interromper definitivamente a cozedura, mantenha premida alguns segundos a tecla "1" ou gire na direcção antiorário o selector "B" até aparecer no ecrã a escrita "OFF".

Atenção: A primeira vez que acendê-lo, é aconselhável deixar o forno a funcionar vazio aproximadamente meia hora na temperatura máxima, abra em seguida a porta do forno e ventile o local. O odor que às vezes é observado durante esta operação é consequência da evaporação das substâncias utilizadas para proteger o forno durante o intervalo de tempo entre a produção e a instalação do aparelho.

Descrições das funções

As funções são seleccionadas mediante o selector "B".

1. Forno Estático

Posição do selector de temperatura "C": Entre 50°C e 250°C. São utilizados os dois elementos aquecedores inferior e superior externo com consequente distribuição uniforme do calor por baixo e por cima. O funcionamento estático é aconselhado na preparação de pratos a base de carnes de bezerro ou vitela que precisam ser cozidas lentamente, eventualmente deitando-lhes líquidos. Este continua a ser o melhor sistema para a cozedura de biscoitos secos, além das frutas em geral.

O forno estático deve ser utilizado para cozeduras de um único prato, a fim de manter homogénea a distribuição de calor. Se a cozedura precisar de mais calor por baixo ou por cima, utilize respectivamente as prateleiras superiores ou inferiores.

2. Forno para Pizza

Posição do selector de temperatura "C": Entre 50°C e 250°C. Activam-se os elementos aquecedores inferior e circular, e entra em função a ventoinha. Esta combinação possibilita um rápido aquecimento do forno, graças à notável potência fornecida (2.800-2.900 W), com um forte fornecimento de calor em prevalência por baixo.

O funcionamento como forno para pizza é especialmente indicado para alimentos que precisarem de uma alta quantidade de calor, por exemplo pizza e assados de tamanho grande. Utilize uma única bandeja pingadeira ou grade de cada vez, se for utilizada mais de uma será necessário trocá-las de lugar na metade da cozedura.

3. Forno Ventilado

Posição do selector da temperatura "C": Entre 50°C e 250°C. Activam-se os elementos aquecedores inferior, circular e superior externo. O calor é constante e uniforme no inteiro forno, o ar coze e cora os alimentos de modo uniforme em todos os pontos. É possível cozer simultaneamente até mesmo pratos diferentes, desde que as temperaturas de cozedura sejam similares. É possível utilizar até 3 prateleiras simultaneamente, se forem seguidas as advertências apresentadas no parágrafo "Cozedura simultânea em várias prateleiras".

Óptimos resultados são conseguidos com os pratos que precisarem ser gratinados e de cozedura prolongada. Para os assados de carne a melhor distribuição do calor possibilita a utilização de temperaturas mais baixas que reduzem a dispersão dos humores que, desta maneira, mantêm-se mais macios e sofrem menos redução de peso.

O modo ventilado é especialmente apreciado para a cozedura de peixes que possam ser cozidos com pouquíssimos temperos acrescentados e, desta maneira, mantêm inalterados o aspecto e o sabor.

O funcionamento ventilada também pode ser utilizado para descongelar carne branca ou vermelha, peixe, pão, com programação de uma temperatura de 80°-100°C. Para descongelar alimentos mais delicados é possível programar para 60°C.

4. Forno para Doce

Posição do selector de temperatura "C": Entre 50°C e 250°C. Coloca-se em rotação a ventoinha e obtém-se uma combinação dos elementos aquecedores superiores e o inferior, para garantir uma cozedura delicada com calor proveniente em prevalência por baixo.

Este funcionamento é indicado para a cozedura de pratos delicados, especialmente doces que precisam de levedura.

5. Grill

Posição do selector "C": Entre 40% e 100%.

Activa-se o elemento aquecedor central do grill. A cozedura é produzida pela irradiação térmica unidirecional de cima para baixo de uma resistência eléctrica incandescente. A temperatura muito alta e directa do grill possibilita corar imediatamente a superfície dos alimentos que, como obstruem a saída dos líquidos, mantém o interior mais macio.

6. Duplo Grill

Posição do selector "C": Entre 40% e 100%.

Activam-se ambos os elementos aquecedores do grill. É um grill maior do que os de costume e com um projecto inteiramente novo que possibilita aumentar o rendimento de cozedura e obter uma acção do grill uniforme em toda a superfície.

7. Duplo Grill Ventilado

Posição do selector de temperatura "C": Entre 100°C e 250°C.

Activam-se ambos os elementos aquecedores do grill e coloca-se em rotação a ventoinha. Une a irradiação térmica unidirecional com a circulação forçada do ar no interior do forno. Deste modo impede-se a queimadura da superfície dos alimentos ao aumentar-se o poder de penetração do calor.

Luz do forno

Com o aparelho desligado, prima o botão "1" para acendêla. Para apagá-la, prima novamente o mesmo botão. Ilumina o forno e permanece acesa durante toda a cozedura. Sem cozedura, apaga-se automaticamente depois de 10 minutos a partir da última operação efectuada mediante os comandos frontais.

Ventilação forçada

A fim de obter uma redução das temperaturas externas, o aparelho é equipado com uma ventoinha de arrefecimento. Durante a cozedura a ventoinha está sempre a funcionar e um fluxo de ar sai dentre a parte frontal e a porta.

No final da cozedura a ventoinha continua a funcionar alguns minutos para possibilitar um rápido arrefecimento do forno. Se houver um plano de cozedura acima do forno, a ventoinha de arrefecimento poderá activar-se automaticamente para proteger os componentes electrónicos mesmo com o forno desligado.

Observação: Se houver interrupção da electricidade, o forno guarda na memória, durante um determinado tempo, o estado da cozedura que, desta maneira, poderá continuar quando for restabelecida a alimentação eléctrica, no ponto em que tiver sido interrompida.

Advertência

Não apoie recipientes no fundo do forno porque a cozedura não será uniforme e o fundo saliente não constitui um plano de apoio estável.

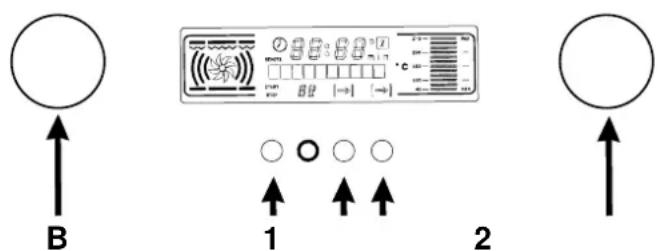

Programação da cozedura

B 1 2

Para poder programar uma cozedura é suficiente realizar as operações descritas a seguir:

• seleccione o programa de cozedura mediante o selector "B" e gire o selector "C" para seleccionar a temperatura.
• para programar a duração prima a tecla "2". Será visualizada no ecrã a duração padrão de cozedura, gire o selector "C" para alterar esta programação até visualizar no ecrã o tempo desejado. O tempo estabelecido não inclui o necessário para o pré-aquecimento.
• para programar a hora de final de cozedura, prima a tecla "3". erá visualizada a hora de final de cozedura obtida da soma da hora actual, mais a duração da cozedura anteriormente programada e o tempo de pré-aquecimento, automaticamente calculada pelo aparelho em base à função pedida. Gire o selector "C" até visualizar no ecrã a hora em que desejar que o prato esteja pronto.
• prima a tecla "1" para activar a programação.

No final da programações no ecrã passará a hora, desde o início do pré-aquecimento até o final da cozedura, esta última pode ser modificada até aparecer o nome da função e a temperatura programada. No caso de erros nos dados programados é possível corrigi-los mediante a repetição das operações acima descritas.

Depois de ter activado a programação, para modificar os parâmetros, é necessário manter premida alguns segundos a tecla "1". Neste caso serão visualizados os dados anteriormente programados, que podem ser modificados mediante a repetição das operações acima descritas.

Para anular uma cozedura já programada

Para cancelar qualquer programação efectuada, gire o selector "B" na direcção antiorária até aparecer no ecrã a escrita "OFF".

Como mantê-lo em forma

Antes de cada operação, desligue o aparelho da alimentação eléctrica.

Para uma longa duração do forno é indispensável realizar frequentemente uma cuidadosa limpeza geral, lembre-se que:

• os componentes esmaltados e os painéis de limpeza automática (se houver) precisam ser lavados com água morna, sem emprego de pós abrasivos nem substâncias corrosivas que poderão estragá-los;
• o interior do forno precisa ser limpado, preferivelmente depois da utilização, enquanto ainda estiver morno, com água quente e detergente, em seguida enxagúe e enxugue cuidadosamente;
• o aço inoxidável pode manchar-se se permanecer muito tempo em contacto com água fortemente calcária ou com detergentes agressivos (que contêm fósforo). É aconselhável enxaguar com água abundante e enxugar logo após a limpeza. Também é oportuno enxugar a água que eventualmente vazar.

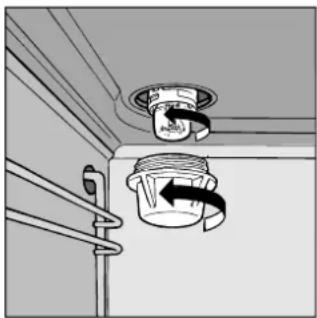

Troca da lâmpada no vão do forno

• Interrompa a alimentação eléctrica ao forno mediante o interruptor omnipolar utilizado para a ligação do forno ao sistema eléctrico, ou tire a ficha da tomada, se for acessível;
• Desenrosque a tampa de vidro do bocal da lâmpada;
• Desenrosque a lâmpada e troque-a por outra resistente a alta temperatura (300°C) com as seguintes características:
• Tensão 230/240 V
• Potência 25W
• Bocal E14
• Monte novamente a tampa de vidro e restabeleça a alimentação eléctrica ao forno.

Conselhos práticos para a cozedura

Aquecimento prévio

Com excepção das funções "5. Grelha =" e "6. Grelha

Dupla ", para as quais não é necessário aquecimento prévio, esta fase é efectuada automaticamente pelo aparelho, que regula a duração da mesma, em função da temperatura escolhida pelo utilizador. No visor é mostrado o tempo que deve passar antes de começar a fase de cozedura.

Cozedura simultânea em várias prateleiras

Se for preciso cozer em 2 prateleiras, utilize somente a

função "3. Ventilado 📄" que é a única que permite esta possibilidade.

Utilize a 2a, a 3a e a 4a prateleira a partir de baixo, a 1a está exposta directamente ao ar quente que poderá causar queimaduras nos alimentos mais delicados.

Se desejar utilizar 3 prateleiras simultaneamente, pode ser necessário trocar a 3a com a 4a na metade da cozedura.

Utilização do grill

Este forno proporciona 3 diferentes possibilidades de utilização do grill.

Utilize a função "5. Grill para pequenas porções (tostas, chouriços etc. ...): o consumo nesta posição é de apenas 1.200 W.

O alimento precisa ser colocado no centro da grelha, porque estará activa somente a parte central da resistência superior.

A função "6. Duplo Grill" possibilita grelhar em toda superfície da grelha. Utilize esta função quando o alimen-

to estiver distribuído uniformemente e desejar corá-lo de maneira uniforme.

A função "7. Duplo Grill Ventilado" é utilíssima para grelhar rapidamente. O alimento é corado na superfície juntamente com uma cozedura na parte inferior; é ideal, por exemplo para corar massas no forno.

Importante: efectue a cozedura no grill com a porta do forno fechada; desta maneira obterá; além de melhores resultados, uma sensível economia de energia (aproximadamente 10%). Os melhores resultados das funções do grill são obtidos se regular o selector "C" na posição 100%. Entretanto, se for necessário, é possível regular o termostato para a cozedura no grill para temperaturas inferiores à máxima, simplesmente mediante a regulação do selector "C" na porcentagem de energia desejada.

Na utilização das funções grill coloque a grelha nas prateleiras mais altas (veja a tabela de cozedura) em seguida, para a colecta da gordura e para evitar a formação de fumo, coloque uma bandeja pingadeira na prateleira mais embaixo.

Cozedura de doces

Para evitar que os doces abaixoem, não abra a porta durante a cozedura.

As massas batidas não devem estar excessivamente fluidas, para não prolongar excessivamente os tempos de cozedura. Em geral:

Bolo muito seco

A próxima vez aumentar a temperatura de 10°C e reduzir o tempo de cozedura

O bolo abaixou-se

Bolo escuro por cima

Colocá-lo a uma altura inferior, seleccionar uma temperatura mais baixa e deixá-lo cozer mais tempo.

Boa cozedura por fora mas mole por dentro

Utilizar menos líquido, reduzir a temperatura, aumentar o tempo de cozedura.

O bolo não se desprende da forma

Espalhar um pouco de farinha de rosca ou trigo para untar bem a forma.

Cozi em várias prateleiras mas os alimentos não foram cozidos de maneira uniforme.

Seleccionar uma temperatura inferior. Alimentos colocados juntos em prateleiras diferentes não precisam ser retirados do forno ao mesmo tempo.

Cozedura de pizza

Para uma boa cozedura de pizzas utilize a função "2. For-

no para Pizza

• Utilize uma forma de alumínio leve, apoie-a na grade do forno. Se utilizar a bandeja pingadeira aumentará os tempos de cozedura e dificilmente será obtida uma pizza crocante.
• Não abra frequentemente o forno durante a cozedura.
• No caso de pizzas com muita cobertura (capricciosa, quatro estações) é aconselhável colocar o queijo mozzarella na metade da cozedura.
• No caso de cozedura simultânea em várias prateleiras (até 3) é preferível utilizar a função "3. Forno Ventilado

por que com a função "2. Forno para Pizza

cozerá mais a prateleira mais embaixo.

Cozedura de peixe e de carne

A carne deve pesar pelo menos 1 Kg. para evitar que se seque demais. Para carnes brancas, aves e pescado utilize temperaturas baixas (150°C - 175°C). Para carnes vermelhas que desejar bem cozidas por fora e conservar no interior o sumo, é bom começar com uma temperatura inicial alta (200°C - 220°C) durante um breve tempo e em seguida diminui-la. Em geral, quanto maior for a assado, mais baixa precisa ser a temperatura e mais longo o tempo de cozedura. Coloque a carne a ser cozida no centro da grelha e embaixo da mesma coloque a bandeja pingadeira para recolher a gordura.

Coloque a grelha de modo que o alimento encontre-se no centro do forno. Se desejar mais calor por baixo, utilize as prateleiras mais embaixo. Para obter assados saborosos (especialmente patos e caça) coloque uma camada de banha ou toucinho na carne, de modo que esteja na parte superior.

Posição do botão selector	Alimentos a serem cozidos	Peso (Kg)	Posição de cozedura nas prateleiras a partir de baixo	Tempo de pré-aquecimento (minutos)	Posição selector termostato	Tempo de cozedura (minutos)
1 Estático	Pato	1	3	10	200	65-75
	Assado de vitela	1	3	10	200	70-75
	Assado de porco	1	3	10	200	70-80
	Biscoitos	-	3	8	160	10-15
2 Forno para Pizza	Pizza	0,5	3	10	220	15-20
	Assado de bezerro	1	3	9	200	45-55
	Frango	1	2-3	8	180	60-70
3 Ventilado	Pizza (em 2 prateleiras)	1	2-4	12	230	15-20
	Lasanhas	1,5	3	10	200	35-40
	Pastéis gratinadas	1	3	9	180	20-30
	Cordeiro	1	2	9	180	40-45
	Frango + Batatas (em 2 prateleiras)	1+0,5	2-4	10	200	60-65
	Dentão em postas	1,5	2	9	180	35-40
	Bolo de chocolate	1	3	8	160	35-40
	Massa folhada	0,6	2	10	200	18-20
	Rosbife à inglesa	1	3	13	240	20-25
	Quiche loraine	1	2	10	200	20-25
4 Forno para Doce	Torta doce	0,5	2	10	190	13-15
	Bigné	0,7	3	9	180	20-25
	Plum-cake	1,2	2	9	180	40
	Bolo	0,4	3	9	170	25-30
5 Grill	Solha	1	4	5	100 %	8
	Espetinho de luvas e camarões	1	4	5	100 %	4
	Postas de bacalhau	1	4	5	100 %	10
	Verdura na grelha	1	3-4	5	100 %	8-10
6 Duplo Grill	Bife de vitela	1	4	5	100 %	10-15
	Costela	1,5	4	5	100 %	10-20
	Hambúrguer	1	3	5	100 %	7
	Cavala	1	4	5	100 %	10-15
7 Duplo Grill Ventilado	Frango na grelha	1,5	2	9	200	55-60
	Chocas recheadas	1,5	2	9	200	35-40

Observação: os tempos de cozedura são puramente indicativos e podem variar em base aos gostos pessoais.

A segurança um bom costume

Para garantir a eficiência e a segurança deste electrodoméstico:

• dirija-se exclusivamente aos centros de assistência técnica autorizados

• solicite sempre a utilização de peças de reposição originais

• Este aparelho foi concebido para utilização não profissional nas moradas e as suas características não podem ser modificadas.

• As instruções são válidas somente para os países de destino para os quais os símbolos constam no livrete e na placa de identificação do aparelho.
• A segurança eléctrica deste aparelho é garantida somente quando o mesmo tiver sido correctamente ligado a um eficiente sistema de ligação à terra da maneira prevista pelas normas de segurança em vigor.

Por serem fontes de perigo, evite que crianças e incapazes entrem em contacto com:

• os comandos e o aparelho em geral;
• as embalagens (saquinhos, poliestirol, pregos etc.);
• o aparelho, durante e logo após o funcionamento do forno e do grill, por causa do superaquecimento;
• o aparelho inutilizado (neste é preciso tornar inócuos os componentes que poderão ser perigosos).

É preciso evitar as seguintes operações:

- tocar o aparelho com partes do corpo húmidas;

• utilizá-lo com os pés descalços;
• puxar o aparelho ou o cabo de alimentação eléctrica para tirar a ficha da tomada de corrente;
• operações impróprias e perigosas;
• tapar as aberturas de ventilação ou de escoamento do calor;
• que o cabo de alimentação de pequenos electrodomésticos entrem em contacto com partes quentes do aparelho;
• a exposição aos elementos atmosféricos (chuva, sol);
• a utilização do forno para guardar utensílios;
• a utilização de líquidos inflamáveis nas proximidades;
• o emprego de adaptadores, fichas múltiplas e/ou extensões;
• tentativas de instalação ou reparação sem a intervenção de pessoal qualificado.

É absolutamente necessário dirigir-se a pessoal qualificado nos seguintes casos:

• instalação (segundo as instruções do fabricador);
• quando houver dúvidas sobre o funcionamento;
• troca de tomada eléctrica no caso de incompatibilidade com a ficha do aparelho.

É preciso dirigir-se aos centros de assistência técnica autorizados pelo fabricador nos seguintes casos:

• no caso de dúvida sobre o bom estado do aparelho, ao tirá-lo da embalagem;
• danos ou troca do cabo de alimentação eléctrica;
• anomalia ou mau funcionamento, solicitar sempre peças de reposição originais.

É oportuno efectuar as seguintes operações:

• somente a cozedura de alimentos, evite outras operações;
• verifique o bom estado, logo após tirar da embalagem;
• desligue o aparelho da rede de alimentação eléctrica no caso de mau funcionamento e antes de quaisquer operações de limpeza ou manutenção;
• quando for inutilizado, desligue o aparelho da rede eléctrica;
• utilize luvas de forno para colocar e tirar os recipientes do forno;
• corte o cabo de alimentação eléctrica depois de tê-lo desligado da rede eléctrica, quando for decidido não mais utilizar o aparelho.
• O fabricante não poderá ser considerado responsável para eventuais danos derivantes de: errada instalação, ou utilizações impróprias, erradas e não racionais.

Instalação

Importante: quaisquer intervenções de regulação, manutenção etc. precisam ser efectuadas com o forno desligado da electricidade.

Instalação dos fornos de encaixar

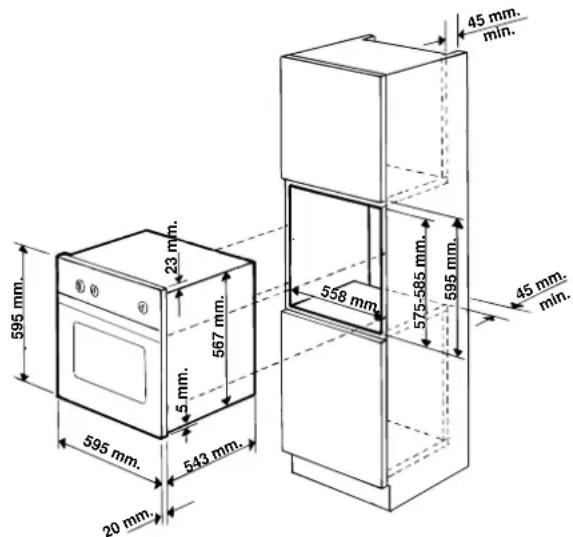

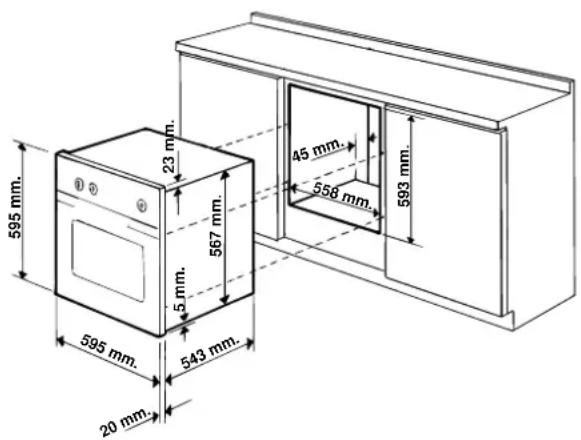

Para garantir um bom funcionamento do aparelho de encaixar é necessário que o móvel seja de características adequadas. Na figura a seguir, são apresentadas as dimensões do vão do móvel na introdução embaixo de uma mesa ou numa coluna.

595 mm. 23 mm. 567 mm. 45 mm. 558 mm. 593 mm. 595 mm. 543 mm. 20 mm.

595 mm. 23 mm. 567 mm. 5 mm. 543 mm. 20 mm. 558 mm. 575-585 mm. 595 mm. 45 mm. min. 45 mm. min.

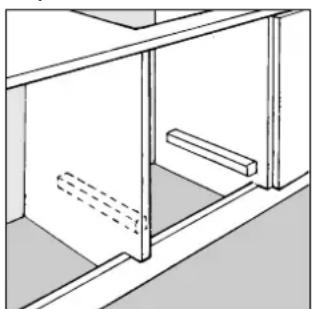

Para garantir uma boa ventilação é necessário eliminar o painel traseiro do vão, é preferível instalar o forno de modo que apoie sobre ripas de madeira; se houver um plano contínuo de apoio, o mesmo precisa possuir uma abertura de pelo menos 45 x 560 mm.

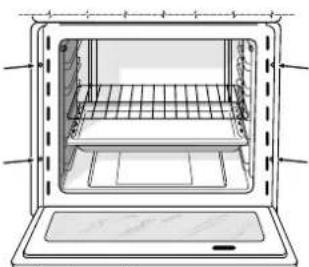

Para fixar o forno no móvel, abra a porta do forno e fixe o forno mediante 4 parafusos para madeira nos 4 furos situados na moldura do perímetro.

Os painéis dos móveis adjacentes ao forno precisam ser de material resistente ao calor. Especialmente no caso de móveis de madeira contraplacada, as colas da mesma precisam ser resistentes a temperatura de 100 °C.

Em conformidade com as normas de segurança, depois de instalar o aparelho encaixado, não deve ser possível o contacto com componentes eléctricos.

Todos os componentes de garantia da protecção precisam estar fixados de modo que não possam ser tirados sem o emprego de uma ferramenta.

Ligação eléctrica

Os fornos equipados com cabo de alimentação de três pólos são predispostos para o funcionamento com uma corrente alternada na tensão e a frequência de alimentação indicadas na placa de identificação (situada na parte inferior do painel do forno). O fio de ligação à terra do cabo distingue-se pelas cores amarelo-verde.

Montagem do cabo de alimentação

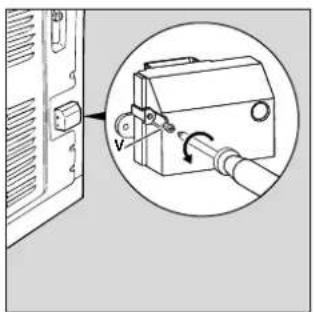

Abertura da caixa de bornes:

• Desatarraxe o parafuso "V"
• Puxe e abra a tampa da caixa de bornes.
  Para a instalação do cabo efectue as seguintes operações:

- desatarraxe o parafuso da braçadeira e os três parafusos dos contactos L-N-

- fixe os cabinhos embaixo da cabeças dos parafusos, respeite as cores: Azul (N) Marrom (L) Amarelo-Verde ≡

- fixe o cabo de alimentação na apropriada braçadeira e feche a tampa.

Ligação do cabo de alimentação à rede

Este aparelho precisa ser ligado directamente à rede, interponha entre o aparelho e a rede um interruptor omnipolar com abertura mínima entre os contactos de 3 mm. na dimensão certa para a carga e em conformidade com as normas em vigor (a ligação à terra não deve ser interrompida pelo interruptor).

O cabo de alimentação precisa ser posicionado de modo que em nenhum ponto chegue a uma temperatura 50°C superior à ambiente.

Antes de realizar a ligação, certifique-se que:

• a válvula limitadora e o sistema doméstico possam suportar a carga do aparelho (veja a placa de identificação);
• o sistema de alimentação seja equipado com uma eficaz ligação à terra em conformidade com as normas e as disposições legais;
• o acesso à ficha ou ao interruptor omnipolar seja fácil com o forno instalado.

Obs.: não utilize reduções, adaptadores nem derivações porque poderão causar superaquecimentos ou queimaduras.

Dimensões úteis do forno:

largura 39,5 cm.

profundidade 39 cm.

altura 33 cm.

Volume útil do forno:

51 litros

Tensão e frequência de alimentação:

230V / 50Hz

Potência máxima absorvida:

2950 W

Consumo máximo (ref. norma CENELEC HD 376):

	Consumo (kWh)
Para chegar a 180°C+Ta	0,5
Para manter durante 1 hora 180°C+Ta	0,9
Consumo total: 1,4 kWh

Ta = temperatura ambiente

Este equipamento é em conformidade com as seguintes Directivas Comunitárias:

- 73/23/CEE de 19/02/73 (Baixa Tensão) e sucessivas modificações;

- 89/336/CEE de 03/05/89 (Compatibilidade Electromagnética) e sucessivas modificações;

- 93/68/CEE de 22/07/93 e sucessivas modificações.

Ariston Digital
