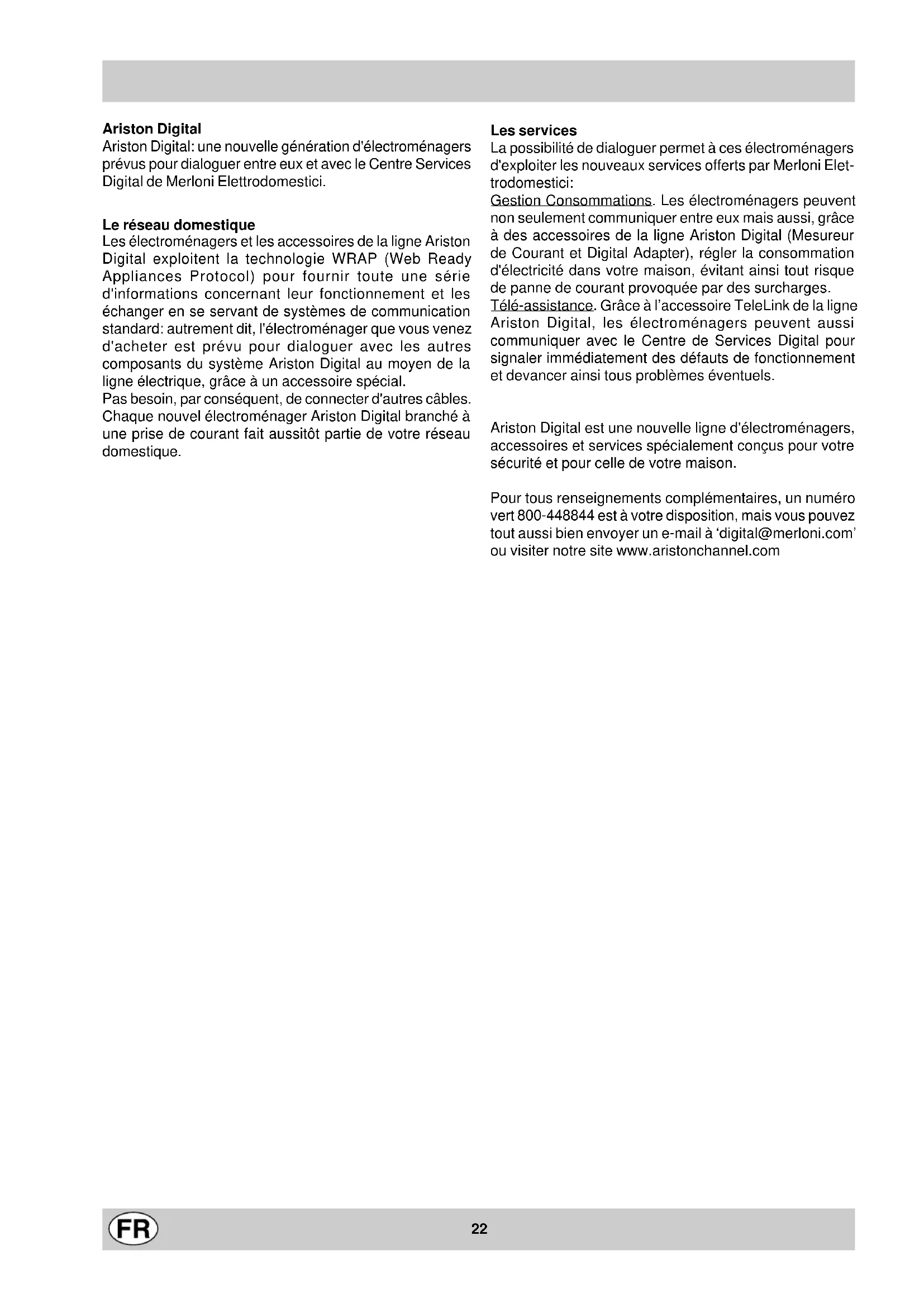

• The electrical outlet or omnipolar switch is within easy reach when the oven is installed. NB: Do not use adaptors, shunts or reducing devices as they may cause overheating and lead to fires.21 Technical Specifications Inner Dimensions of the Oven: Width - 39,5 cm Depth - 39 cm Height- 34 cm Inner Volume of the Oven: 51 Litres Voltage and Frequency of Power Supply: 230V / 50Hz Maximum power absorbed 2950 W Maximum Consumption (refers to safety standard CENELEC HD 376): Consumption (kWh) To reach a temperature of 180°C+Rt 0,5 To maintain a temperature of 180°C+Rt for an hour 0,9 Total consumption: 1,4 kWh Rt = Room temperature This appliance complies with the following European Economic Community safety regulations: - 73/23/EEC of 19/02/73 (Low Voltage) and subsequent modifications; - 89/336/EEC of 03/05/89 (Electromagnetic Compatibility) and subsequent modifications; - 93/68/EEC of 22/07/93 and subsequent modifications.22 Ariston Digital Ariston Digital: une nouvelle génération d'électroménagers prévus pour dialoguer entre eux et avec le Centre Services Digital de Merloni Elettrodomestici. Le réseau domestique Les électroménagers et les accessoires de la ligne Ariston Digital exploitent la technologie WRAP (Web Ready Appliances Protocol) pour fournir toute une série d'informations concernant leur fonctionnement et les échanger en se servant de systèmes de communication standard: autrement dit, l'électroménager que vous venez d'acheter est prévu pour dialoguer avec les autres composants du système Ariston Digital au moyen de la ligne électrique, grâce à un accessoire spécial. Pas besoin, par conséquent, de connecter d'autres câbles. Chaque nouvel électroménager Ariston Digital branché à une prise de courant fait aussitôt partie de votre réseau domestique. Les services La possibilité de dialoguer permet à ces électroménagers d'exploiter les nouveaux services offerts par Merloni Elet- trodomestici: Gestion Consommations. Les électroménagers peuvent non seulement communiquer entre eux mais aussi, grâce à des accessoires de la ligne Ariston Digital (Mesureur de Courant et Digital Adapter), régler la consommation d'électricité dans votre maison, évitant ainsi tout risque de panne de courant provoquée par des surcharges. Télé-assistance. Grâce à l’accessoire TeleLink de la ligne Ariston Digital, les électroménagers peuvent aussi communiquer avec le Centre de Services Digital pour signaler immédiatement des défauts de fonctionnement et devancer ainsi tous problèmes éventuels. Ariston Digital est une nouvelle ligne d'électroménagers, accessoires et services spécialement conçus pour votre sécurité et pour celle de votre maison. Pour tous renseignements complémentaires, un numéro vert 800-448844 est à votre disposition, mais vous pouvez tout aussi bien envoyer un e-mail à ‘digital@merloni.com’ ou visiter notre site www.aristonchannel.com23 A. Tableau de bordB. Bouton de sélection des fonctions cuissonC. Bouton température cuissonD. Affichage électronique - Il affiche les fonctionschoisies, l'heure et permet de programmer n'importequelle fonction de cuisson en sélectionnant la durée etl'heure de fin de cuisson.F. Lèchefrite ou plateau de cuissonG. Grille du fourH. Coulisses lèchefrites et grilles B C

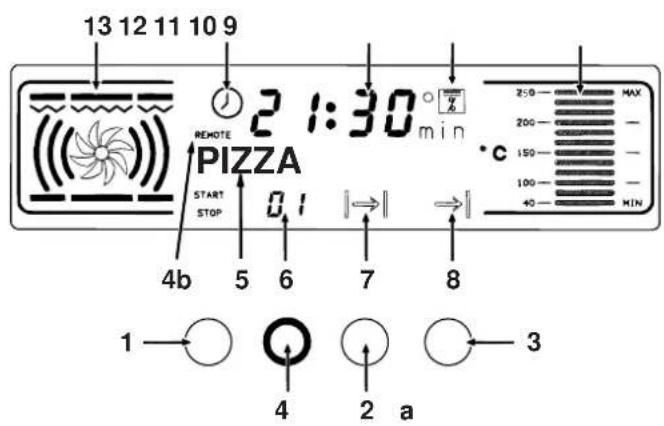

1. Démarrage - pause - arrêt cuisson / éclairage four- sélection de la langue2. Sélection durée de cuisson / horloge3. Sélection fin de cuisson / luminosité de l'écrand'affichage / verrouillage du clavier4a.Receveur télécommande (uniquement servicedépannage)4b.Voyant télécommande (uniquement servicedépannage)5. Description fonction6. Numéro fonction7. Durée cuisson8. Fin de cuisson9. Echelle graduée des températures10.Pourcentage d'énergie pour les fonctions gril11.Heure ou température12.Indicateur horloge13.Eléments électriques branchés

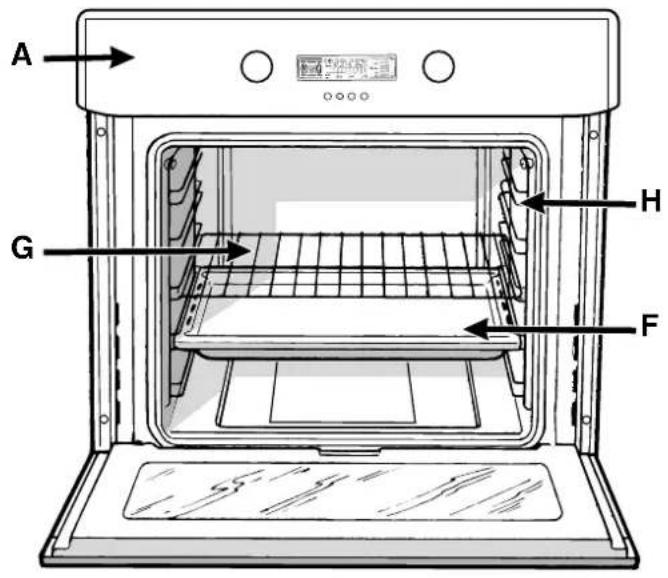

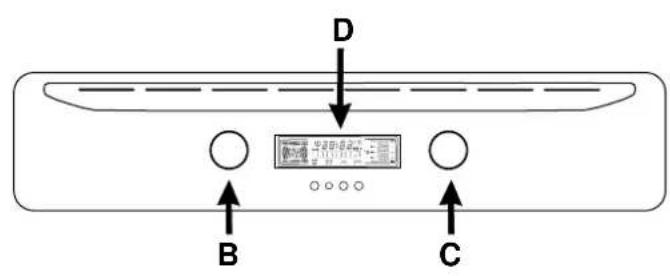

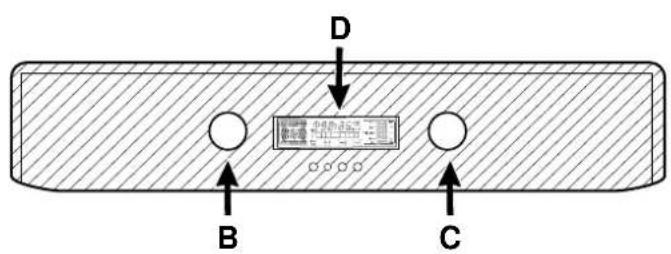

Merci d'avoir choisi un produit Ariston, fiable et facile à utiliser. Pour mieux le connaître et l'utiliser le plus longtemps possible, nous vous conseillons de lire attentivement ce livret. Merci. Vu de près B C

Comment l'utiliser Caractéristiques générales Le four réunit en un seul appareil les avantages des fours traditionnels à convection naturelle (“statiques”) à ceux des fours modernes à air pulsé (“ventilés”). Il s'agit d'un appareil extrêmement performant qui vous permet de choisir facilement et sans vous tromper parmi 7 modes de cuisson. Pour sélectionner les fonctions disponibles, utilisez le bouton de sélection "B" et le bouton de réglage de la température "C" du tableau de bord. L' horloge Quand l'appareil est éteint, l'écran affiche l'heure courante. Pour la modifier, appuyez sur la touche "2" et tournez le bouton "C". Attention: cet appareil est équipé d’un système de diagnostic permettant de détecter toute panne de fonctionnement. L’utilisateur est aussitôt averti par des messages du genre “F nn” (nn = numéro composé de 2 chiffres). Il faut alors appeler le service de dépannage car le four n’est plus en état de fonctionner. Sélection de la langue Quand l'appareil est éteint, appuyez pendant quelques secondes sur la touche "1". Les langues disponibles seront affichées l'une après l'autre dans la fenêtre. Pour sélectionner la langue désirée, appuyez encore sur la touche "1". Sélection de la luminosité de l'écran d'affichage Quand l'appareil est éteint, appuyez sur la touche "3". Tournez le bouton "C" dans le sens des aiguilles d'une montre ou en sens inverse selon que vous désirez augmenter ou diminuer la luminosité de l'écran. Quelques secondes après la sélection, le four est de nouveau en attente de commande. Verrouillage / Déverrouillage du clavier Cette opération vous permet d'exclure les fonctions des touches et des boutons. Utilisez-la surtout si vous avez des enfants. Pour verrouiller le clavier, appuyez pendant quelques secondes sur la touche "3". Vous verrez apparaître sur l'écran l'inscription "LOCKED". Pour rétablir le fonctionnement normal des commandes de l'appareil, appuyez à nouveau pendant quelques secondes sur la touche "3". L'écran affichera cette fois-ci l'inscription "UNLOCKED". Utilisation du four Tournez le bouton "B" pour afficher la description de la fonction choisie. A la place de l'heure courante l'écran affichera la température proposée que vous pourrez modifier comme bon vous semble à l'aide du bouton "C". Pour démarrer la cuisson appuyez sur la touche "1". Si cette dernière fait défaut, la cuisson s'éteint automatiquement 10 minutes après la dernière opération effectuée à l'aide des commandes du bandeau. Vous pouvez interrompre momentanément la cuisson en appuyant sur la touche "1" (l'écran affiche alors l'inscription "PAUSE"). La cuisson repart automatiquement 30 secondes après la dernière opération effectuée à l'aide des commandes du bandeau ou bien en appuyant une nouvelle fois sur la touche "1". Pour l'interrompre définitivement appuyez quelques secondes sur la touche "1" ou tournez dans le sens inverse des aiguilles d'une montre le bouton "B" jusqu'à ce que l'écran affiche l'inscription "OFF". Attention: lors de son premier allumage, faites fonctionner le four à vide pendant au moins une demi-heure à la température maximum, puis ouvrez la porte et ventilez la pièce. L'odeur qui se dégage parfois lors de cette opération dépend des produits qui sont utilisés pour protéger le four pendant l'intervalle de temps qui s'écoule entre sa fabrication et son installation. Description des fonctions Pour sélectionner les fonctions, utilisez le bouton "B".

Position bouton température “C”: entre 50°C et 250°C. L'utilisation des deux éléments chauffants, inférieur et supérieur extérieur, permet une distribution uniforme de la chaleur provenant du haut et du bas. La fonction statique est conseillée pour la préparation de plats de viande de boeuf ou de veau à cuisson lente avec ajout de liquides. C'est d'autre part la cuisson idéale pour les biscuits secs et pour les fruits en général. Pour assurer une distribution homogène de la chaleur n'enfournez qu'un plat à la fois. Enfournez, au choix, sur les gradins du haut ou du bas selon que vous désirez plus de chaleur provenant de la voûte ou de la sole.

Position bouton température “C”: entre 50°C et 250°C. Mise en marche des éléments chauffants, inférieur et circulaire ainsi que du ventilateur. Cette combinaison permet une montée en température rapide grâce à sa très grande puissance (2800-2900 W), l'apport de chaleur étant dans ce cas plus important dans le bas du four. La fonction four pizza convient tout particulièrement aux plats exigeant une grosse quantité de chaleur, tels que: pizza et gros rôtis. N'utilisez qu'une lèchefrite ou qu'une grille à la fois. Sinon, pensez à les changer de place à mi-cuisson.

Position bouton température “C”: entre 50°C et 250°C. Mise en marche des éléments chauffants, inférieur, circulaire et supérieur extérieur. La chaleur est constante et bien distribuée à l'intérieur du four, l'air cuit et dore de façon uni- forme et en tous points. Vous pouvez enfourner plusieurs plats en même temps à condition que leurs températures de cuisson le permettent. Pour cuire simultanément sur 3 niveaux, suivez les conseils fournis dans le paragraphe “Cuisson simultanée sur plusieurs niveaux”. Vous réussirez parfaitement tous les plats gratinés qui exigent une cuisson prolongée. Le choix de températures plus basses, possible grâce à une meilleure distribution de la chaleur, vous permettra d'obtenir des rôtis de viande plus juteux et tendres à souhait avec une moindre perte de poids. Cette fonction qui permet de cuisiner avec peu de condiment, convient aussi à merveille à la cuisson du poisson, dont l'aspect et le goût demeurent inaltérés. Cette fonction, réglée à une température comprise entre 80° et 100° sert aussi à décongeler la viande, rouge ou blanche, le poisson et le pain. Pour décongeler des aliments plus délicats, sélectionnez une température de 60°C.

Position bouton température “C”: entre 50°C et 250°C. Mise en marche du ventilateur, des éléments chauffants supérieurs et de l'élément inférieur pour obtenir une cuisson25 délicate , avec chaleur provenant principalement de la sole. Cette fonction est particulièrment indiquée pour la cuisson de mets délicats comme, par exemple, les gâteaux levés.

Position bouton “C”: entre 40% et 100%. Branchement de l'élément central du gril. La cuisson est obtenue par irradiation thermique unidirectionnelle du haut vers le bas d'une résistance électrique incandescente. La température élevée et directe du gril permet de rissoler immédiatement la surface des aliments qui gardant tout leur jus, sont tendres à souhait.

Position bouton “C”: entre 40% et 100%. Branchement des deux éléments chauffants du gril. Un gril, plus grand que d'habitude, au dessin novateur et au rendement plus élevé qui couvre toute la surface et dore uniformément.

7. Double Gril Ventilé

Position bouton température “C”: entre 100°C et 250°C. Mise en marche des deux éléments chauffants du gril et du ventilateur. Il unit à l'irradiation thermique unidirectionnelle la circulation forcée de l'air à l'intérieur du four. Plus de risques de brûler vos aliments en surface et plus grande pénétration de la chaleur. Eclairage du four Pour l'allumer, quand l'appareil est éteint, utilisez la touche "1". Pour l'éteindre, appuyez sur la même touche. La lumière reste allumée à l'intérieur du four pendant toute la durée de la cuisson. Si cette touche n'est pas présente, la lumière s'éteint automatiquement 10 minutes après la dernière opération effectuée à l'aide des commandes du bandeau. Ventilation forcée Pour réduire la température à l'extérieur du four, l'appareil est équipé d'un système de refroidissement. Un ventilateur, qui fonctionne pendant toute la durée de la cuisson, envoie de l'air à l'extérieur par une fente située entre le bandeau et la porte. Le ventilateur continue à tourner quelques minutes après l'arrêt du four pour accélérer son refroidissement. Si une table de cuisson est installée au-dessus du four, il arrive que le système de refroidissement se mette en mar- che automatiquement pour protéger les composants électroniques même si l'appareil est éteint. Remarque: En cas de panne de courant, le four mémorise le stade de cuisson. Cette dernière pourra ainsi repartir, dès retour de l'électricité, de son point d'interruption. Attention Ne posez pas de récipients à même la sole du four, sa for- me bombée n'offre pas d'appui stable et vous n'obtiendriez pas de cuisson uniforme. Comment programmer la cuisson B123 C

L'afficheur sert à la fois d'horloge et de programmateur. Programmateur Pour programmer une cuisson, procédez comme suit:

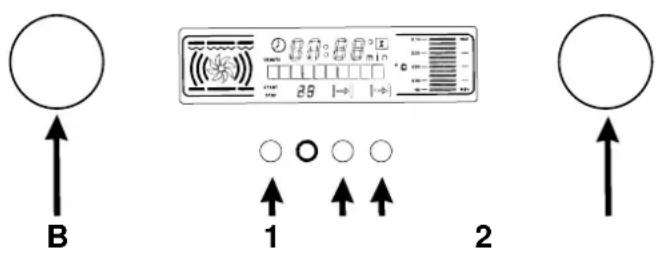

• sélectionnez le programme de cuisson à l'aide du bouton "B" et la température à l'aide du bouton "C".

• sélectionnez la durée à l'aide de la touche "2". Celle-ci sera affichée et vous pourrez la modifier en tournant le bouton "C" jusqu'à affichage du temps désiré. La durée sélectionnée ne comprend pas la durée du préchauffage.

• sélectionnez l'heure de fin de cuisson en appuyant sur la touche "3". Vous obtiendrez l'affichage de l'heure de fin de cuisson, obtenue en additionnant à l'heure courante la durée de cuisson sélectionnée et la durée de préchauffage calculée automatiquement par l'appareil selon la fonction sélectionnée. Tournez le bouton "C" jusqu'à affichage de l'heure de fin de cuisson désirée.

• programmez en appuyant sur la touche "1". Dès que les sélections sont terminées, l'écran affiche à la suite, l'heure de démarrage du préchauffage et l'heure de fin de cuisson que vous pouvez modifier tant que vous ne voyez pas réapparaître le nom de la fonction et la température sélectionnée. Pour corriger des erreurs commises lors de la sélection, refaites les opérations susmentionnées. Pour modifier les sélections effectuées, alors que la programmation a déjà été lancée, appuyez pendant quelques secondes sur la touche "1". Dans ce cas, vous aurez l'affichage des données sélectionnées précédemment que vous pourrez modifier à leur tour en refaisant les opérations décrites plus haut. Pour annuler une cuisson déjà programmée Pour annuler toute programmation déjà effectuée, tournez le bouton "B" dans le sens inverse des aiguilles d'une montre jusqu'à affichage de l'inscription "OFF".26 Comment le garder en forme Avant toute opération de nettoyage ou d'entretien coupez l'alimentation électrique de l'appareil. Pour prolonger la durée de vie de votre appareil, nettoyez- le fréquemment, en n'oubliant pas que:

• les panneaux autonettoyants (si votre appareil en est équipé) ainsi que les parties émaillées doivent être lavés à l'eau tiède en évitant toute utilisation de poudres abrasives ou de produits corrosifs;

• l’intérieur du four doit être nettoyé, après toute utilisation, quand il est encore tiède avec de l'eau chaude et du détergent, en rinçant et en essuyant ensuite soigneusement;

• des taches peuvent se former sur l'acier inox si ce dernier reste trop longtemps au contact d'une eau fortement calcaire ou de détergents agressifs (contenant du phosphore). Il est conseillé de rincer abondamment et d'essuyer après le nettoyage. Il vaut également mieux essuyer tout débordement d'eau; Remplacement de la lampe à l'intérieur du four

• Coupez l'alimentation du four à l'aide de l'interrupteur omnipolaire reliant le four à l'installation électrique ou bien débranchez la fiche, si elle est accessible;

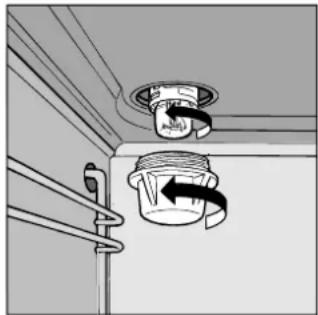

• Dévissez le couvercle en verre de la douille;

• Dévissez la lampe et remplacez-la par une autre résistant aux températures élevées (300°C) et ayant les caractéristiques suivantes: - Tension 230/240 V - Puissance 25W - Culot E14

• Remontez le couvercle en verre et rebranchez le four. Conseils utiles pour la cuisson Préchauffage A part les fonctions “5. Gril ” et “6. Double Gril ” qui n’exigent pas de préchauffage, cette phase est effectuée automatiquement par l’appareil qui programme la durée en fonction de la température choisie par l’utilisateur. L’affichage visualise le temps qui doit s’écouler avant le démarrage de la phase de cuisson. Cuisson simultanée sur plusieurs niveaux Seule la fonction “3. Ventilé ” vous permet de cuire sur 2 niveaux. Enfournez sur le 2ème,le 3ème et le 4ème gradin en partant du bas, le 1er est déconseillé car l'air chaud qui le frappe directement pourrait brûler vos mets délicats. Si vous voulez cuire sur 3 niveaux en même temps, il est conseillé d'intervertir le plat du 3ème niveau avec celui du 4ème à mi-cuisson. Utilisation du gril Le four vous offre 3 modes de griller. Utilisez la fonction “5. Gril ” pour de petites pièces (toasts, saucisses de Strasbourg etc...): la consommation n'est dans ce cas que de 1200 W. Placez votre plat au milieu de la grille car seule la partie centrale de la résistance du haut est branchée. La fonction “6. Double Gril ” vous permet d'utiliser toute la surface de la grille. Conseillée quand les aliments sont disposés uniformément et quand vous désirez qu'ils soient tous bien dorés. La fonction “7. Double Gril Ventilé ” est extrêmement utile pour des grillades rapides. Vous pourrez dorer en surface tout en obtenant une cuisson par le bas, c'est l'idéal par exemple pour dorer vos gratins de pâtes. Important: lors de la cuisson au gril, la porte du four doit rester fermée, vous obtiendrez de meilleurs résultats tout en faisant des économies d'énergie (10% environ). Pour un fonctionnement optimal du gril, nous vous conseillons de placer le bouton "C" en position 100%. Ceci ne vous empêche pas, au besoin, de vous servir du thermostat pour régler la cuisson au gril sur des températures plus basses, il suffit pour cela de placer le bouton "C" sur le pourcentage d'énergie désiré. Lorsque vous cuisinez en fonction gril, placez la grille sur les derniers gradins en partant du bas (voir tableau de cuisson) et placez une lèchefrite sur le gradin le plus bas pour recevoir la graisse et éviter la formation de fumée. Cuisson de la pâtisserie Pour éviter que vos gâteaux ne s'affaissent, n'ouvrez pas la porte durant la cuisson. Les pâtes molles ne doivent pas être trop fluides pour ne pas trop prolonger les temps de cuisson. En général: Pâtisserie trop sèche La prochaine fois programmez une température de 10°C supérieure et réduisez le temps de cuisson. Le gâteau s'affaisse Utilisez moins de liquide ou baissez la température de 10°C. Gâteau foncé sur le dessus Enfournez-le à un niveau plus bas, choisissez une température plus basse et prolongez la cuisson Bonne cuisson extérieure, mais intérieur collant Utilisez moins de liquide, abaissez la température, augmentez le temps de cuisson.27 Le gâteau ne se détache pas du moule Beurrez bien le moule et saupoudrez-le de panure ou de farine. J'ai cuit sur plusieurs niveaux mais ils ne sont pas tous au même degré de cuisson Choisissez une température plus basse. Des niveaux enfournés simultanément ne doivent pas obligatoirement être sortis ensemble. Cuisson de la pizza Pour bien réussir vos pizzas utilisez la fonction "2. Four Pizza ”:

• Utilisez un plat en aluminium léger que vous poserez sur la grille du four. En utilisant la lèchefrite, vous prolongerez le temps de cuisson et obtiendrez difficilement une pizza croustillante.

• N'ouvrez pas souvent le four pendant la cuisson.

• Si vos pizzas sont bien garnies ("capricciosa", "quat- tro stagioni") n'ajoutez la mozzarelle qu'à mi-cuisson.

• Si vous enfournez simultanément plusieurs pizzas (sur 3 niveaux) choisissez de préférence la fonction "3. Four Ventilé " car la fonction "2. Four Pizza " ferait cuire davantage la pizza placée sur le 1er niveau du bas. Cuisson du poisson et de la viande Votre morceau de viande doit peser au moins 1 Kg pour éviter de trop sécher. Pour les viandes blanches, les volailles et le poisson, choisissez des températures plus basses (150°C-175°C). Pour rissoler les viandes rouges à l'extérieur et les garder tendres et juteuses à l'intérieur, sélectionnez au départ une température élevée (200°C-220°C) que vous baisserez ensuite au bout de quelques minutes. En général, plus votre rôti est gros, plus la température que vous devrez sélectionner sera basse et le temps de cuisson prolongé. Placez la viande au milieu de la grille et glissez en-dessous la lèchefrite pour recueillir le jus de cuisson. Enfournez la grille de manière à ce que la viande se trouve au centre du four. Si vous désirez obtenir plus de chaleur en-dessous, choisissez les gradins les plus bas. Pour obtenir des rôtis savoureux, (canard et gibier notamment) bardez votre viande de lard ou de petit salé et enfournez- la dans la partie haute du four.28

• Cet appareil a été conçu pour un usage non professionnel, à domicile, et ses caractéristiques ne peuvent être modifiées.

• Les instructions fournies ne sont applicables qu'aux pays dont les symboles sont reportés dans la notice et sur la plaquette d'immatriculation....

• La sécurité de cet appareil n'est garantie que si ce dernier a été correctement raccordé à une installation de mise à la terre efficace conforme aux normes de sécurité. Ce dernier pouvant représenter un danger, évitez que des enfants ou des incapables aient accés: - aux commandes et à l'appareil en général; - aux emballages (sachets, polystyrène, clous etc.); - à l'appareil, pendant et tout de suite après l'utilisation du four et du gril, à cause de la surchauffe; - à l'appareil inutilisé (dans ce cas il faut rendre inoffensives les parties pouvant s'avérer dangereuses)... Evitez: - de toucher l'appareil avec des parties du corps humides; - de l'utiliser pieds nus; - de tirer sur l'appareil ou sur le cordon d'alimentation pour le débrancher de la prise de courant; - toute opération inappropriée et dangereuse; Position manette sélection Aliment à cuire Poids (Kg) Position cuisson étages à partir du bas Temps de préchauffage (minutes) Position manette thermostat Temps de cuisson (minutes) 1 Statique Canard Rôti de boeuf Rôti de porc Biscuits

15-20 45-55 60-70 3 Ventilé Pizza (sur 2 niveaux) Lasagnes Gratin de pâtes Agneau Poulet+Pommes de terre (sur 2 niveaux) Denté en portions Gâteau au chocolat Pâte feuilletée Roast-beef à la mode anglaise Quiche lorraine

15-20 35-40 20-30 40-45 60-65 35-40 35-40 18-20 20-25 20-25 4 Four pâtisserie Tartes Choux Plum-cake Génoise 0,5 0,7 1,2 0,4

25-30 5 Gril Soles et petites seiches Brochettes de calmars et crevettes Tranches de cabillaud Légumes grillés

10-15 7 Double gril ventilé Poulet grillé Seiches farcies 1,5 1,5

55-60 35-40 Note: les temps de cuisson sont purement indicatifs et peuvent varier en fonction des goûts de l’utilisateur. La sécurité une bonne habitude Pour garantir l'efficacité et la sécurité de ce produit:

• adressez-vous exclusivement aus Centres d'assistance technique agréés

• demander toujours l'utilisation de pièces détachées originales.29 - de boucher les fentes d'aération ou de déperdition de la chaleur; - que le cordon d'alimentation de petits électroménagers touchent à des parties chaudes de l'appareil; - l'exposition aux agents atmosphériques (pluie, soleil); - d'utiliser le four comme rangement; - d'utiliser des liquides inflammables à proximité; - d'utiliser des adaptateurs, des prises multiples et/ou des rallonges; - toute tentative d'installation ou de réparation sans l'intervention de personnel qualifié. Faites toujours appel à des techniciens qualifiés dans les cas suivants: - installation (conforme aux instructions du fabricant); - quand vous avez des doutes sur son fonctionnement; - remplacement de la prise en cas d'incompatibilité avec la fiche de l'appareil. Faites appel aux centres de service après-vente agréés par le fabricant dans les cas suivants: - en cas de doute sur le bon état de l'appareil lors de son déballage; - endommagement ou remplacement du cordon d'alimentation; - en cas de panne ou de mauvais fonctionnement, exigez des pièces détachées d'origine. Effectuez les opérations suivantes: - évitez toute opération autre que la cuisson ; - vérifiez le bon état de l'appareil lors de son déballage; débranchez l'appareil de la prise de courant en cas de mauvais fonctionnement et avant toute opération de nettoyage ou d'entretien; - quand il est inutilisé, débranchez l'appareil de la prise et fermez le robinet du gaz (s'il y en a un de prévu); - utilisez des gants de protection pour enfourner ou sortir des plats du four; - coupez le cordon d'alimentation après l'avoir débranché de la prise quand vous décidez de ne plus utiliser votre appareil.

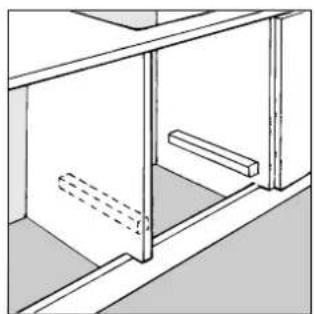

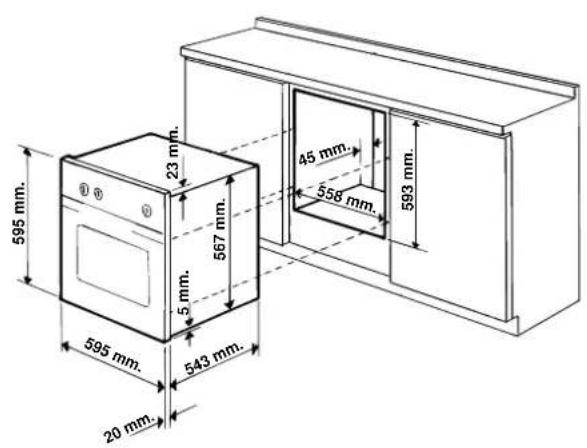

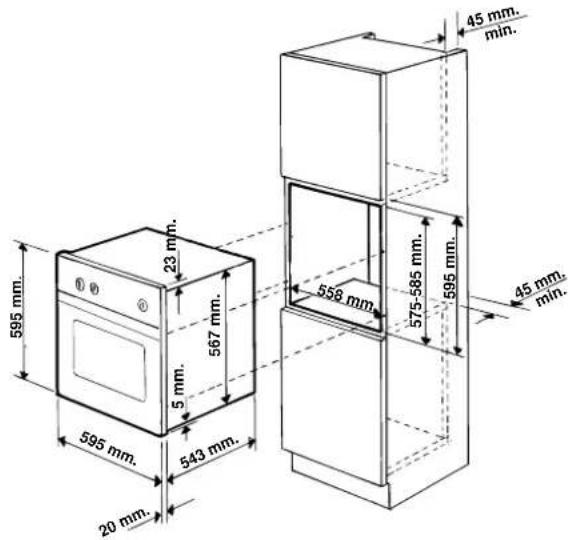

• Le fabricant décline toute responsabilité en cas de dommages dûs à: une mauvaise installation, à des usages impropres, incorrects et déraisonnables. Installation Important: débranchez le four avant de procéder à toute opération de réglage, d'entretien etc. Installation des fours à encastrer Pour garantir un bon fonctionnement d'un appareil à encastrer, il faut que le meuble ait certaines caractéristiques bien précises. Dans la figure ci dessous vous trouverez les dimensions de la niche à l'intérieur du meuble pour installation sous plan ou en colonne. 595 mm.595 mm.20 mm.543 mm.5 mm.567 mm.23 mm.593 mm. 45 mm. 558 mm. 595 mm.595 mm.20 mm.543 mm.5 mm.567 mm.23 mm.575-585 mm. 558 mm. 595 mm.45 mm. min. 45 mm. min. Pour garantir une bonne aération il faut éliminer la paroi arrière de la niche, il vaut mieux installer le four de manière à ce qu'il repose sur deux cales en bois; s'il y a par contre un plan d'appui continu, ce dernier doit avoir une ouvertu- re d'au moins 45 x 560 mm. 560 mm. 45 mm. Pour fixer le four au meuble ouvrez la porte du four et fixez le four à l'aide des 4 vis à bois dans les 4 trous situés sur le pourtour. Les panneaux des meubles adjacents doivent être fabriqués dans un matériau résistant à la chaleur . Dans30 le cas notamment de meubles en bois plaqué, il faut que les colles résistent à une température de 100 °C. Conformément aux normes de sécurité, il faut qu' après avoir encastré l'appareil il n'y ait plus aucun contact possible avec les parties électrifiées. Toutes les parties qui servent de protection doivent être fixées de manière à ne pouvoir être enlevées qu'avec l'aide d'un outil. Raccordement électrique Les fours munis d'un cordon d'alimentation tripolaire, sont prévus pour un fonctionnement à courant alternatif à la tension et à la fréquence d'alimentation indiquées sur la plaquette des caractéristiques (placée sur l'appareil) et dans le livret d'instructions. Le conducteur de terre du câble est jaune-vert. Montage du cordon d'alimentation Ouverture du bornier:

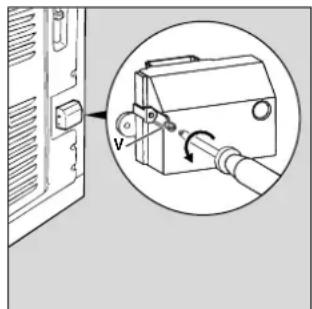

• Tirez et ouvrez le couvercle du bornier. Pour monter le cordon d'alimentation, procédez comme suit:

• dévissez la vis du serre-câble de même que les trois vis des contacts L-N-

• fixez les petits câbles sous les têtes de vis en respectant les couleurs : Bleu (N) Marron (L) Jaune-Vert

• fixez le câble d'alimentation dans le serre-câble correspondant, fermez le couvercle et fixez-le à l'aide de la vis "V" Raccordement du cordon d'alimentation au réseau L’appareil doit être raccordé directement au réseau en intercalant entre l'appareil et le réseau un interrupteur omnipolaire ayant une ouverture d'au moins 3 mm entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l’interrupteur). Le cordon d'alimentation doit être positionné de manière à ce qu'il n'atteigne en aucun point une température dépassant de 50°C la température ambiante. Avant de procéder au raccordement, vérifiez que:

• la soupape réductrice et l’installation de la maison puissent supporter la charge de l'appareil (voir plaquette des caractéristiques);

• l’installation d'alimentation soit dotée d'un raccordement à la terre efficace conformément aux normes et aux dispositions prévues par la loi;
