AL 2204 CV - Carregador de pilhas BOSCH - Manual de utilização gratuito

Marca	Bosch
Modelo	AL 2204 CV
Tipo de produto	Carregador de baterias para baterias de íon de lítio
Tensão de entrada	230 V (220 V possível)
Tensão de carga	14,4 – 21,6 V (determinação automática)
Corrente de carga	430 mA
Faixa de temperatura de carga admissível	0 °C a 45 °C
Número de células de bateria recarregável	4 a 6
Tempo de carga (para capacidade 1,5 Ah)	Aproximadamente 207 min
Tempo de carga (para capacidade 2,0 Ah)	Aproximadamente 290 min
Peso (segundo EPTA 01/2003)	0,7 kg
Classe de proteção	II (dupla isolação)
Dimensões (C x L x A)	Aproximadamente 150 x 80 x 50 mm (estimativa)
Alimentação	Rede 230 V CA
Exibição do estado de carga	LED (piscando = carregando, fixo = carregado / pronto)
Compatibilidade de baterias	Baterias de íon de lítio Bosch (14,4 V – 21,6 V)
Segurança	Proteção contra umidade, desligamento automático, proteção de temperatura
Manutenção e limpeza	Limpar regularmente; não usar solventes; não imergir
Peças de reposição	Disponíveis através do Serviço Pós-Venda Bosch (peças originais)
Serviço Pós-Venda	França: 0811 360122; Bélgica: [phone]; Suíça: [phone]
Uso previsto	Recarga de baterias de íon de lítio Bosch em ambiente seco
Garantia	Conforme as disposições legais; contatar o SAV

Perguntas frequentes - AL 2204 CV BOSCH

Que tipo de bateria posso carregar com o Bosch AL 2204 CV?

Este carregador foi projetado exclusivamente para baterias de íon de lítio Bosch com tensão de 14,4 V a 21,6 V. Não utilize outros tipos de baterias.

Como saber se a carga está concluída?

O LED acende permanentemente quando a bateria está totalmente carregada. Durante a carga, o LED pisca.

O que fazer se o LED não acender?

Verifique primeiro se a ficha está corretamente ligada. Se o problema persistir, teste a tomada. Se nada funcionar, o carregador pode estar com defeito e deve ser reparado por uma assistência técnica autorizada Bosch.

Posso carregar uma bateria muito quente ou muito fria?

Não, a carga só é possível se a temperatura da bateria estiver entre 0 °C e 45 °C. Se estiver fora desta faixa, o LED permanece aceso fixo e a carga não inicia.

O carregador pode ficar ligado sem bateria?

Sim, o carregador pode ficar ligado permanentemente. O LED fixo indica que está pronto para uso. Isso consome muito pouca energia.

Como limpar o carregador?

Desligue sempre o carregador antes da limpeza. Use um pano seco para remover o pó. Nunca use água ou produtos químicos.

O que fazer se a bateria não carregar nada?

Certifique-se de que a bateria está montada corretamente (empurre-a totalmente para a frente e depois para baixo). Verifique também se os contatos estão limpos; se necessário, insira e remova a bateria várias vezes. Se o problema persistir, a bateria pode estar com defeito.

Posso usar o carregador ao ar livre?

O carregador foi projetado para uso interno. Não o exponha à chuva ou umidade para evitar risco de choque elétrico.

Qual é a vida útil típica de uma bateria?

A vida útil depende do uso. Se após a recarga a autonomia diminuir significativamente, a bateria está gasta e deve ser substituída. O carregador em si não possui peças consumíveis.

Onde posso encontrar peças de reposição ou reparar o carregador?

Entre em contato com o Serviço Pós-Venda Bosch pelos contatos indicados no manual. Para a França: 0811 360122. Você também pode encomendar peças online em www.bosch-pt.fr.

MANUAL DE UTILIZADOR AL 2204 CV BOSCH

Português....Página 14

Italiano....Pagina 16

Calle San Eugênio, 40

Ñuñoa - Santiago

Buzón Postal 7750000

Tel.: [phone]

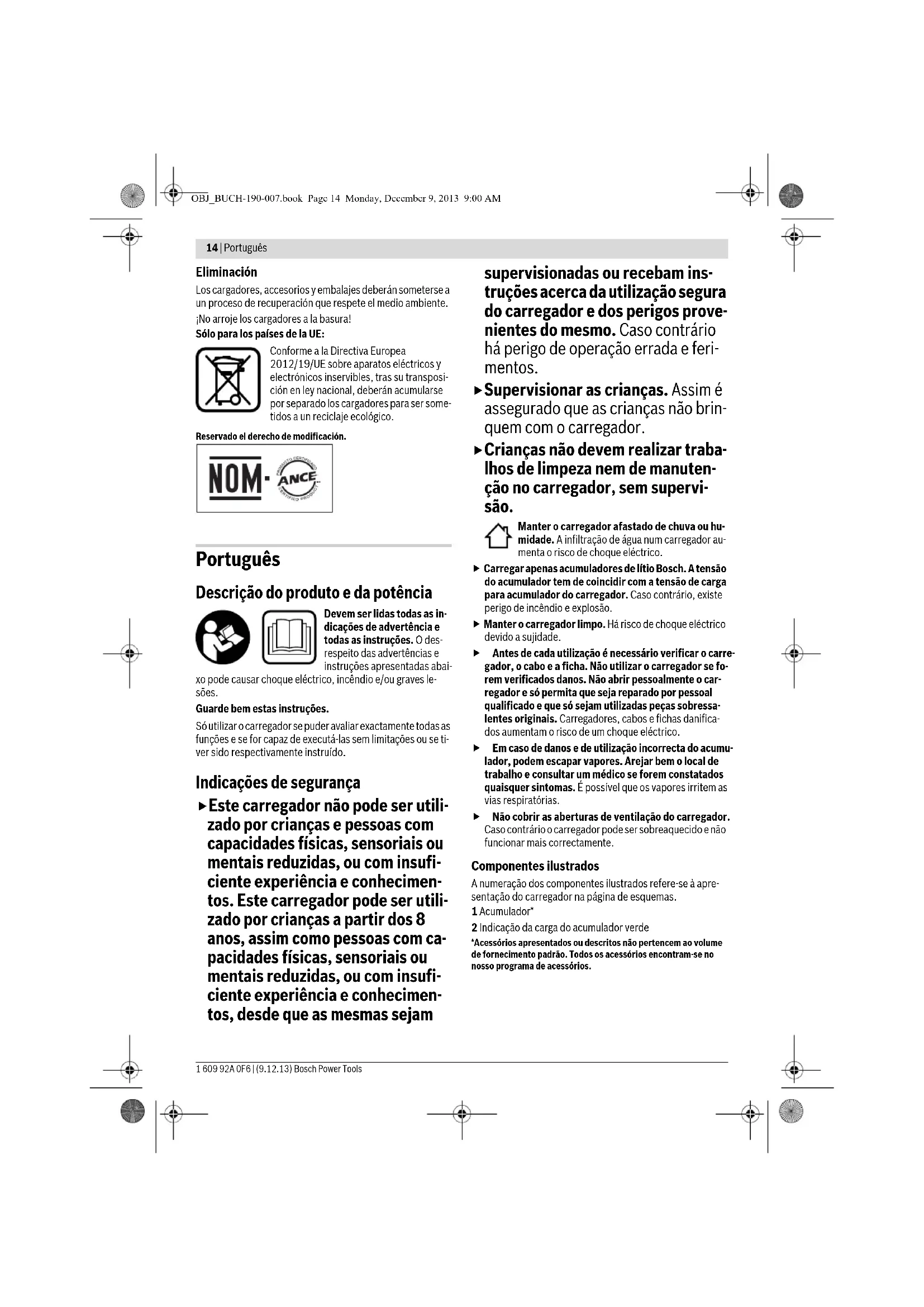

14 | Português

Eliminación

Descrição do produto e da potência

Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abai-

xo pode causar choque eléctrico, incêndio e/ou graves lesões.

Guarde bem estas instruções.

Só utilizar o carregador se puder avaliar exactamente todas as funções e se for capaz de executá-las sem limitações ou se tiver sido respectivamente instruído.

Indicações de segurança

Este carregador não pode ser utilizado por crianças e pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com insuficiente experiência e conhecimentos. Este carregador pode ser utilizado por crianças a partir dos 8 anos, assim como pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com insuficiente experiência e conhecimentos, desde que as mesmas sejam

supervisionadas ou recebam instruções acerca da utilização segura do carregador e dos perigos provenientes do mesmo. Caso contrário há perigo de operação errada e ferimentos.

▶Supervisionar as crianças. Assim é assegurado que as crianças não brinquem com o carregador.
▶ Crianças não devem realizar trabalhos de limpeza nem de manutenção no carregador, sem supervisão.

Manter o carregador afastado de chuva ou humidade. A infiltração de água num carregador aumenta o risco de choque eléctrico.

Carregar apenas acumuladores de lítio Bosch. A tensão do acumulador tem de coincidir com a tensão de carga para acumulador do carregador. Caso contrário, existe perigo de incêndio e explosão.
- Manter o carregador limpo. Há risco de choque eléctrico devido a sujidade.
Antes de cada utilização é necessário verificar o carregador, o cabo e a ficha. Não utilizar o carregador se forem verificados danos. Não abrir pessoalmente o carregador e só permita que seja reparado por pessoal qualificado e que só sejam utilizadas peças sobressalentes originais. Carregadores, cabos e fichas danificados aumentam o risco de um choque eléctrico.
Em caso de danos e de utilização incorrecta do acumulador, podem escapar vapores. Arejar bem o local de trabalho e consultar um médico se forem constatados quaisquer sintomas. É possível que os vapores iritem as vias respiratórias.
- Não cobrir as aberturas de ventilação do carregador. Caso contrário o carregador pode ser sobreaquecido e não funcionar mais correctamente.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação do carregador na página de esquemas.

1 Acumulador*
2 Indicação da carga do acumulador verde
* Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios.

Português | 15

Dados técnicos

Carregador AL 2204 CV AL 2215 CV
No do produto		2 607 225 2..	2 607 225 4..
Tensão e carga do acumulador (reconhecimento automático da tensão)	V-14,4 -21,6	14,4 - 21,6
Corrente de carga	mA 430 1500
Faixa de temperatura de carga admissível	°C 0 -45 0 -45
Tempo de carga com capacidade do acumulador, aprox.		100 %	100 %
- 1,0 Ah	min 150	45
- 1,3 Ah	min 180	55
- 1,5 Ah	min 207	63
- 2,0 Ah	min 290	85
Número de elementos do acumulador		4 - 6	4 - 6
Peso conforme EPTA-Procedure 01/2003	kg	0,7	0,4
Classe de protecção		☐ / II	☐ / II

Observar o número de produto na placa de características do seu carregador. A designação comercial de carregadores individuais pode variar.

Funcionamento

Colocação em funcionamento

▶ Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a chapa de identificação do carregador. Carregadores marcados para 230 V também podem ser operados com 220 V.

Processo de carga

O processo de carga começa assim que introduzir a ficha de rede do carregador na tomada e o acumulador 1 ou a ferramenta eléctrica com o acumulador introduzido 1 seja colocada sobre o carregador. Durante o processo de carga não é possível ligar a ferramenta eléctrica.

Colocar o acumulador 1 no acumulador, como indicado na figura, primeiro com o lado da frente (①) e em seguida premir o lado posterior do acumulador 1 (②). Retirar o acumulador em sequência invertida.

Com o processo de carga inteligente, o estado de carga do acumulador é reconhecido automaticamente e o acumulador é carregado de acordo com a temperatura e com a tensão do acumulador, com a corrente de carga ideal.

Desta forma o acumulador é poupado e permanece completamente carregado, mesmo durante a arrecadação no carregador.

Nota: O processo de carga só pode ser realizado se a temperatura do acumulador estiver dentro da faixa de temperatura de carga admissível, veja trecho "Dados técnicos".

Significado dos elementos de indicação

Luz intermitente de indicação da carga do acumulador 2

O processo de carga é sinalizado pelo Pis-car da indicação de carga do acumulador 2.

Luz permanente de indicação da carga do acumulador 2

A Luz permanente da indicação de carga do acumulador 2 sinaliza que o acumulador está completamente carregado ou que a temperatura do acu-

mulador está além da faixa de temperatura de carga admissível e, portanto, não pode ser carregado. O acumulador será carregado logo que a faixa de temperatura admissível for alcançada.

Quando o acumulador não está introduzido, a Luz permanente da indicação de carga do acumulador 2 sinaliza que a ficha de rede está introduzida na tomada e que o carregador está pronto para funcionar.

Avaria - Causas e acções correctivas

Causa	Solução
A indicação de carga do acumulador 2 está permanente-mente ligadaNenhum processo de carga possível
O acumulador não foi (correctamente) colocado	Colocar o acumulador correc-tamente no carregador
Contactos do acumulador sujos	Limpar os contactos do acu-mulador, p. ex. colocando e retirando repetidamente o acumulador, se necessário substituir o acumulador
Acumulador com defeito	Substituir o acumulador
A indicação de carga do acumulador 2 não se ilumina
A ficha de rede do carregador não está (correctamente) introduzida	Introduzir a ficha de rede (totalmente) na tomada
Tomada, cabo de rede ou car-regador com defeito	Controlar a tensão de rede,se necessário, permitir que o carregador seja controlado por uma oficina de serviço autorizada para ferramentas eléctricas Bosch

16 | Italiano

Indicações de trabalho

No caso de contínuos e repetidos ciclos de carga, sem interrupção, é possível que o carregador se esquente. Isto no entanto não tem importância e não apresenta qualquer defeito técnico do carregador.

Um período de funcionamento reduzido após o carregamento, indica que o acumulador está gasto e que deve ser substituido.

Manutenção e serviço

Serviço pós-venda e consultoria de aplicação

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em:

www.bosch-pt.com

A nossa equipa de consultoria de aplicação Bosch esclarecem com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.

Para todas as questões e encomendas de peças sobressalentas é imprescindível indicar o número de produto de

Avenida Infante D. Henrique

Lotes 2E - 3E

1800 Lisboa

Para efectuar o seu pedido online de peças entre na página www.ferramentasbosch.com.

Tel.: [phone]

Fax: [phone]

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: [phone]

www.bosch.com.br/contacto

Eliminação

Carregadores, acessórios e embalagens devem ser dispostos para reciclagem da matéria prima de forma ecológica.

Não deitar carregadores no lixo doméstico!

Apenas países da União Europeia:

De acordo com a directiva européia 2012/19/UE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações nas leis nacionais, os carregadores que não servem mais para a utilização, devem ser enviados separadamente a uma reciclagem ecológica.

Sob reserva de alterações.

Italiano

Ideal Eletronik Bobinaj
