AL 2204 CV - Chargeur de piles BOSCH - Notice d'utilisation et mode d'emploi gratuit

Marque	Bosch
Modèle	AL 2204 CV
Type de produit	Chargeur de piles pour accus Lithium-Ion
Tension d'entrée	230 V (220 V possible)
Tension de charge	14,4 – 21,6 V (détermination automatique)
Courant de charge	430 mA
Plage de température de charge admissible	0 °C à 45 °C
Nombre de cellules de batterie rechargeable	4 à 6
Temps de charge (pour capacité 1,5 Ah)	Environ 207 min
Temps de charge (pour capacité 2,0 Ah)	Environ 290 min
Poids (selon EPTA 01/2003)	0,7 kg
Classe de protection	II (double isolation)
Dimensions (L x l x h)	Environ 150 x 80 x 50 mm (estimation)
Alimentation	Secteur 230 V AC
Affichage de l'état de charge	Voyant LED (clignotant = charge, fixe = chargé / prêt)
Compatibilité accus	Accus Lithium-Ion Bosch (14,4 V – 21,6 V)
Sécurité	Protection contre l'humidité, arrêt automatique, protection de température
Entretien et nettoyage	Nettoyer régulièrement ; ne pas utiliser de solvants ; ne pas immerger
Pièces de rechange	Disponibles via Service Après-Vente Bosch (pièces d'origine)
Service Après-Vente	France : 0811 360122 ; Belgique : [phone] ; Suisse : [phone]
Utilisation prévue	Recharge d'accus Lithium-Ion Bosch dans un environnement sec
Garantie	Conforme aux dispositions légales ; contacter le SAV

FOIRE AUX QUESTIONS - AL 2204 CV BOSCH

Quel type d'accu puis-je charger avec le Bosch AL 2204 CV ?

Ce chargeur est conçu exclusivement pour les accus Lithium-Ion Bosch d'une tension de 14,4 V à 21,6 V. N'utilisez pas d'autres types d'accus.

Comment savoir si la charge est terminée ?

Le voyant LED s'allume en permanence lorsque l'accu est complètement chargé. Pendant la charge, le voyant clignote.

Que faire si le voyant ne s'allume pas ?

Vérifiez d'abord que la fiche est correctement branchée. Si le problème persiste, testez la prise de courant. Si rien ne fonctionne, le chargeur pourrait être défectueux et doit être réparé par un service après-vente agréé Bosch.

Puis-je charger un accu trop chaud ou trop froid ?

Non, la charge n'est possible que si la température de l'accu se situe entre 0 °C et 45 °C. Si elle est en dehors de cette plage, le voyant reste allumé fixe et la charge ne démarre pas.

Le chargeur peut-il rester branché sans accu ?

Oui, le chargeur peut rester branché en permanence. Le voyant fixe indique qu'il est prêt à l'emploi. Cela ne consomme que très peu d'énergie.

Comment nettoyer le chargeur ?

Débranchez toujours le chargeur avant le nettoyage. Utilisez un chiffon sec pour enlever la poussière. N'utilisez jamais d'eau ni de produits chimiques.

Que faire si l'accu ne se charge pas du tout ?

Assurez-vous que l'accu est correctement monté (poussez-le à fond vers l'avant puis vers le bas). Vérifiez également que les contacts sont propres ; si nécessaire, insérez et retirez l'accu plusieurs fois. Si le problème persiste, l'accu est peut-être défectueux.

Puis-je utiliser le chargeur à l'extérieur ?

Le chargeur est conçu pour une utilisation en intérieur. Ne l'exposez pas à la pluie ou à l'humidité pour éviter tout risque de choc électrique.

Quelle est la durée de vie typique d'un accu ?

La durée de vie dépend de l'utilisation. Si après recharge l'autonomie diminue fortement, l'accu est usagé et doit être remplacé. Le chargeur lui-même n'a pas de pièces consommables.

Où puis-je trouver des pièces de rechange ou faire réparer le chargeur ?

Contactez le Service Après-Vente Bosch aux coordonnées indiquées dans la notice. Pour la France : 0811 360122. Vous pouvez aussi commander des pièces en ligne sur www.bosch-pt.fr.

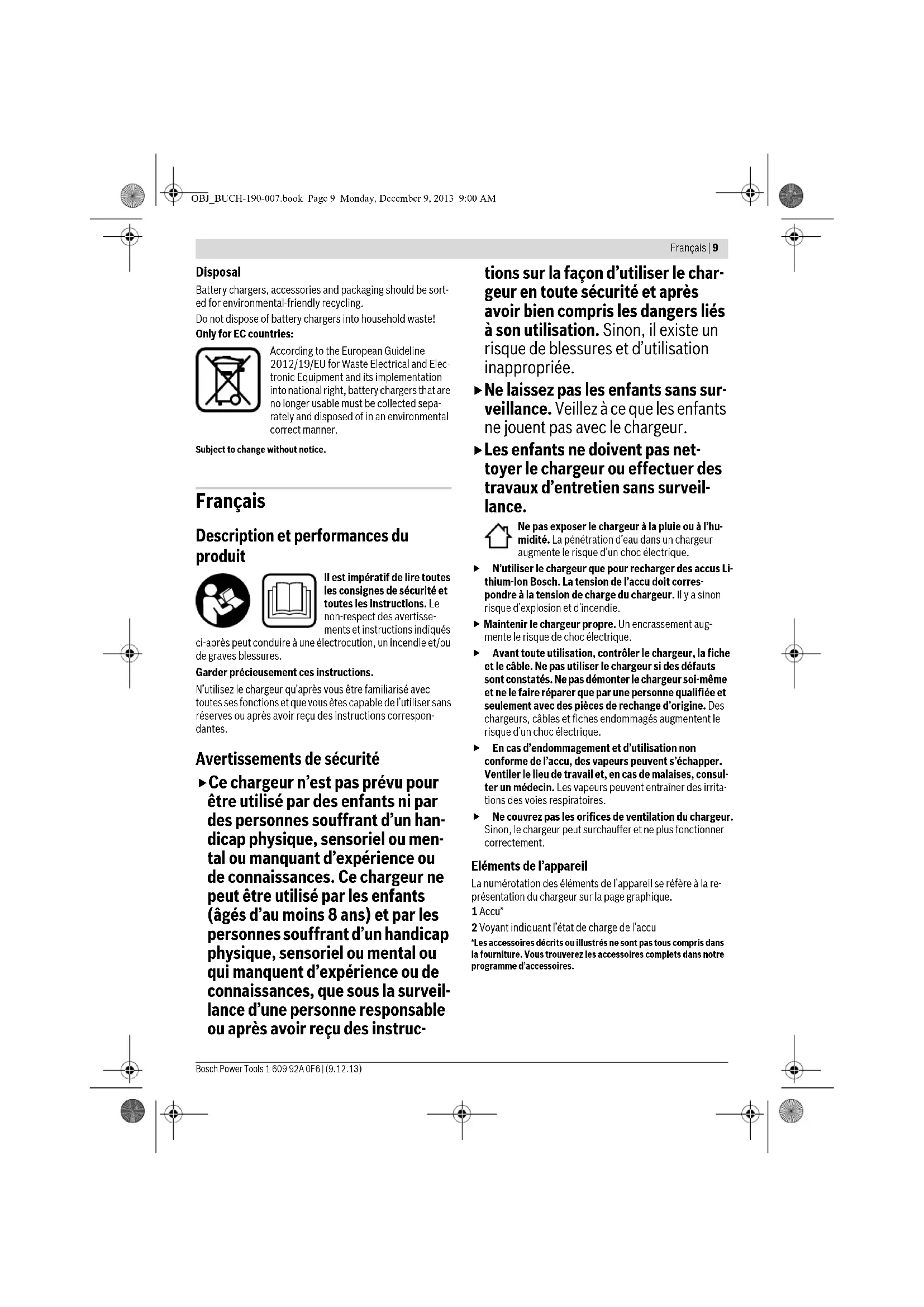

MODE D'EMPLOI AL 2204 CV BOSCH

Description et performances du produit

Il est impératif de lire toutes les consignes de sécurité et toutes les instructions. Le non-respect des avertissements et instructions indiqués

ci-après peut conduire à une électrocution, un incendie et/ou de graves blessures.

Garder précieusement ces instructions.

N'utilisez le chargeur qu'après vous être familiarisé avec toutes ses fonctions et que vous êtes capable de l'utiliser sans réserves ou après avoir reçu des instructions correspondantes.

Avertissements de sécurité

- Ce chargeur n'est pas prévu pour être utilisé par des enfants ni par des personnes souffrant d'un handicap physique, sensoriel ou mental ou manquant d'expérience ou de connaissances. Ce chargeur ne peut être utilisé par les enfants (âgés d'au moins 8 ans) et par les personnes souffrant d'un handicap physique, sensoriel ou mental ou qui manquent d'expérience ou de connaissances, que sous la surveillance d'une personne responsable ou après avoir reçu des instruc-

tions sur la façon d'utiliser le chargeur en toute sécurité et après avoir bien compris les dangers liés à son utilisation. Sinon, il existe un risque de blessures et d'utilisation inappropriée.

▶ Ne laissez pas les enfants sans surveillance. Veillez à ce que les enfants ne jouent pas avec le chargeur.
Les enfants ne doivent pas nettoyer le chargeur ou effectuer des travaux d'entretien sans surveillance.

Ne pas exposer le chargeur à la pluie ou à l'humidité. La pénétration d'eau dans un chargeur augmente le risque d'un choc électrique.

N'utiliser le chargeur que pour recharger des accus Lithium-Ion Bosch. La tension de l'accu doit correspondre à la tension de charge du chargeur. Il y a sinon risque d'explosion et d'incendie.
- Maintenir le chargeur propre. Un encrassement augmente le risque de choc électrique.
Avant toute utilisation, contrôler le chargeur, la fiche et le câble. Ne pas utiliser le chargeur si des défauts sont constatés. Ne pas démonter le chargeur soi-même et ne le faire réparer que par une personne qualifiée et seulement avec des pièces de rechange d'origine. Des chargeurs, câbles et fiches endommagés augmentent le risque d'un choc électrique.
En cas d'endommagement et d'utilisation non conforme de l'accu, des vapeurs peuvent s'échapper. Ventiler le lieu de travail et, en cas de malaises, consulter un médecin. Les vapeurs peuvent entraîner des irritations des voies respiratoires.
▶ Ne couvrez pas les orifices de ventilation du chargeur. Sinon, le chargeur peut surchauffer et ne plus fonctionner correctement.

Eléments de l'appareil

La numérotation des éléments de l'appareil se réfère à la représentation du chargeur sur la page graphique.

1 Accu*
2 Voyant indiquant l'état de charge de l'accu
*Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture. Vous trouverez les accessoires complets dans notre programme d'accessoires.

10 | Français

Caractéristiques techniques

Chargeur AL 2204 CV AL 2215 CV
N° d'article	2 607 225 2.. 2 607 225 4..
Tension de charge de l'accu (détermination automatique de la tension)	V-14,4 -21,6 14,4 - 21,6
Courant de charge	mA 430 1500
Plage de température de charge admissible	°C 0 -45 0 -45
Temps de charge pour capacité de l'accu, env.	100 % 100 %
- 1,0 Ah	min 150	45
- 1,3 Ah	min 180	55
- 1,5 Ah	min 207	63
- 2,0 Ah	min 290	85
Nombre cellules de batteries rechargeables	4 - 6	4 - 6
Poids suivant EPTA-Procedure 01/2003	kg	0,7
Classe de protection	☐ / II	☐ / II
Attention au numéro d'article se trouvant sur la plaque signalétique du chargeur. Les désignations commerciales des différents chargeurs peuvent varier.

Mise en marche

Mise en service

Tenez compte de la tension du réseau ! La tension de la source de courant doit correspondre aux indications se trouvant sur la plaque signalétique du chargeur. Les chargeurs marqués 230 V peuvent également fonctionner sous 220 V.

Processus de charge

Le processus de charge commence dès que la fiche de secteur du chargeur est branchée sur la prise de courant et que l'accu 1 ou l'outil électroportatif avec l'accu 1 est placé sur le chargeur. Pendant le processus de charge, il n'est pas possible de mettre l'outil électroportatif en marche.

D'abord placer l'accu 1, à l'avant sur le chargeur (1), comme indiqué sur la figure, et ensuite pousser l'accu 1 à l'arrière vers le bas (2). Pour enlever l'accu, procéder dans l'ordre inverse. Le processus intelligent de charge permet de déterminer automatiquement l'état de charge de l'accu et de charger ce dernier avec le courant de charge optimal en fonction de sa température et de sa tension.

Grâce à cela, l'accu est ménagé et reste toujours complètement chargé lorsqu'il est stocké dans le chargeur.

Note : Le processus de charge n'est possible que si la température de l'accu se situe dans la plage de température de charge admissible, voir chapitre « Caractéristiques techniques ».

Signification des éléments d'affichage

Voyant indiquant l'état de charge de l'accu 2 clignote

Le processus de charge est signalé par cli- gnotement du voyant indiquant l'état de charge de l'accu 2.

Voyant indiquant l'état de charge de l'accu allumé en permanence 2

La lumière permanente du voyant indiquant l'état de charge de l'accu 2 signale que l'accu est complètement chargé ou que la température de l'ac-

cu se trouve en dehors de la plage de température de charge admissible et que celui-ci ne peut donc pas être chargé. Dès que la plage de température admissible est atteinte, l'accu est chargé.

Quand le voyant indiquant l'état de charge de l'accu 2 est allumé en permanence sans qu'un accu soit introduit, ceci signifie que la fiche de secteur est connectée dans la prise et que le chargeur est prêt à être mis en service.

Défaut – Causes et remèdes

Cause	Remède
Le voyant indiquant l’état de charge de l’accu 2 est constamment allumé
Aucun processus de charge possible
L’accu n’a pas été (correctement) monté	Monter l’accu correctement sur le chargeur
Contacts de l’accu encrassés	Nettoyer les contacts ; p.ex. en mettant et en retirant l’accu à plusieurs reprises, le cas échéant, remplacer l’accu

Accu défectueux Remplacer l'accu

Le voyant indiquant l'état de charge de l'accu 2 n'est pas allumé
La fiche de secteur du chargeur n'est pas (correctement) branchée	Brancher la fiche (complètement) sur la prise de courant
Prise de courant, câble de secteur ou chargeur défectueux	Vérifier la tension du secteur, le cas échéant, faire contrôler le chargeur par une station de Service Après-Vente agréée pour outillage Bosch

Español | 11

Instructions d'utilisation

Des cycles de charge continus ou successifs et sans interruption peuvent entraîner un réchauffement du chargeur. Ceci est sans importance et ne doit pas être interprété comme un défaut technique du chargeur.

Si l'autonomie de l'accu diminue considérablement après les recharges effectuées, cela signifie que l'accu est usagé et qu'il doit être remplacé.

Entretien et Service Après-Vente

Service Après-Vente et Assistance

Notre Service Après-Vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous :

www.bosch-pt.com

Les conseillers techniques et assistants Bosch sont à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires.

Pour toute demande de renseignement ou commande de pièces de rechange, nous préciser impérativement le numéro d'article à dix chiffres du chargeur indiqué sur la plaque signalétique.

France

Passez votre commande de pièces détachées directement en ligne sur notre site www.bosch-pt.fr.

Vous êtes un utilisateur, contactez :

Le Service Clientèle Bosch Outillage Electroportatif

Tel.: [phone]

(coût d'une communication locale)

Fax : [phone]

E-Mail: [e-mail]

Vous êtes un revendeur, contactez :

Service Après-Vente Electroportatif

126, rue de Stalingrad

93705 DRANCY Cédex

Tel. : [phone]

Fax : [phone]

E-Mail : [e-mail]

Belgique, Luxembourg

Tel.:[phone]

Fax: [phone]

E-Mail : [e-mail]

Suisse

Tel. : [phone]

Fax : [phone]

E-Mail: [e-mail]

Elimination des déchets

Les chargeurs ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.

Ne jetez pas les chargeurs avec les ordures ménagères !

Seulement pour les pays de l'Union Européenne :

Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques et la mise en vigueur conformément aux législa- tions nationales, les chargeurs dont on ne peut plus se servir doivent être isolés et suivre une voie de recyclage appropriée.

Sous réserve de modifications.
