AL 2204 CV - Зарядний пристрій для батарейок BOSCH - Безкоштовний посібник користувача

Бренд	Bosch
Модель	AL 2204 CV
Тип продукту	Зарядний пристрій для літій-іонних акумуляторів
Вхідна напруга	230 В (можливо 220 В)
Напруга заряджання	14,4 – 21,6 В (автоматичне визначення)
Струм заряджання	430 мА
Допустимий діапазон температур заряджання	0 °C до 45 °C
Кількість елементів акумулятора	4 до 6
Час заряджання (для ємності 1,5 А·год)	Приблизно 207 хв
Час заряджання (для ємності 2,0 А·год)	Приблизно 290 хв
Вага (згідно EPTA 01/2003)	0,7 кг
Клас захисту	II (подвійна ізоляція)
Розміри (Д x Ш x В)	Приблизно 150 x 80 x 50 мм (оцінка)
Живлення	Мережа 230 В змінного струму
Індикація стану заряду	Світлодіод (мигає = заряджається, постійний = заряджено / готово)
Сумісність акумуляторів	Літій-іонні акумулятори Bosch (14,4 В – 21,6 В)
Безпека	Захист від вологи, автоматичне вимкнення, температурний захист
Обслуговування та чищення	Регулярно очищайте; не використовуйте розчинники; не занурюйте
Запчастини	Доступні через післяпродажне обслуговування Bosch (оригінальні деталі)
Післяпродажне обслуговування	Франція: 0811 360122; Бельгія: [phone]; Швейцарія: [phone]
Призначення	Заряджання літій-іонних акумуляторів Bosch у сухому середовищі
Гарантія	Відповідно до законодавства; звертайтеся до служби підтримки

Часті запитання - AL 2204 CV BOSCH

Який тип акумулятора можна заряджати за допомогою Bosch AL 2204 CV?

Цей зарядний пристрій призначений виключно для літій-іонних акумуляторів Bosch напругою від 14,4 В до 21,6 В. Не використовуйте інші типи акумуляторів.

Як дізнатися, чи зарядка завершена?

Світлодіодний індикатор світиться постійно, коли акумулятор повністю заряджений. Під час заряджання індикатор мигає.

Що робити, якщо індикатор не світиться?

Спочатку перевірте, чи правильно підключено вилку. Якщо проблема не зникає, перевірте розетку. Якщо нічого не допомагає, зарядний пристрій може бути несправним і його слід відремонтувати в авторизованому сервісному центрі Bosch.

Чи можна заряджати занадто гарячий або холодний акумулятор?

Ні, заряджання можливе лише за умови, що температура акумулятора знаходиться між 0 °C та 45 °C. Якщо вона виходить за цей діапазон, індикатор світиться постійно, а заряджання не починається.

Чи можна залишити зарядний пристрій увімкненим без акумулятора?

Так, зарядний пристрій можна постійно тримати увімкненим. Постійне світло індикатора означає готовність до роботи. Це споживає дуже мало енергії.

Як чистити зарядний пристрій?

Перед чищенням завжди відключайте зарядний пристрій. Використовуйте суху ганчірку для видалення пилу. Ніколи не використовуйте воду або хімікати.

Що робити, якщо акумулятор взагалі не заряджається?

Переконайтеся, що акумулятор встановлено правильно (натисніть його до упору вперед, а потім вниз). Також перевірте чистоту контактів; за потреби вставте та вийміть акумулятор кілька разів. Якщо проблема не зникає, акумулятор, можливо, несправний.

Чи можна використовувати зарядний пристрій на вулиці?

Зарядний пристрій призначений для використання в приміщенні. Не піддавайте його впливу дощу або вологи, щоб уникнути ризику ураження електричним струмом.

Який типовий термін служби акумулятора?

Термін служби залежить від використання. Якщо після заряджання автономність значно зменшується, акумулятор зношений і його потрібно замінити. Сам зарядний пристрій не має витратних матеріалів.

Де можна знайти запчастини або відремонтувати зарядний пристрій?

Звертайтеся до післяпродажного обслуговування Bosch за контактами, вказаними в інструкції. Для Франції: 0811 360122. Також можна замовити деталі онлайн на www.bosch-pt.fr.

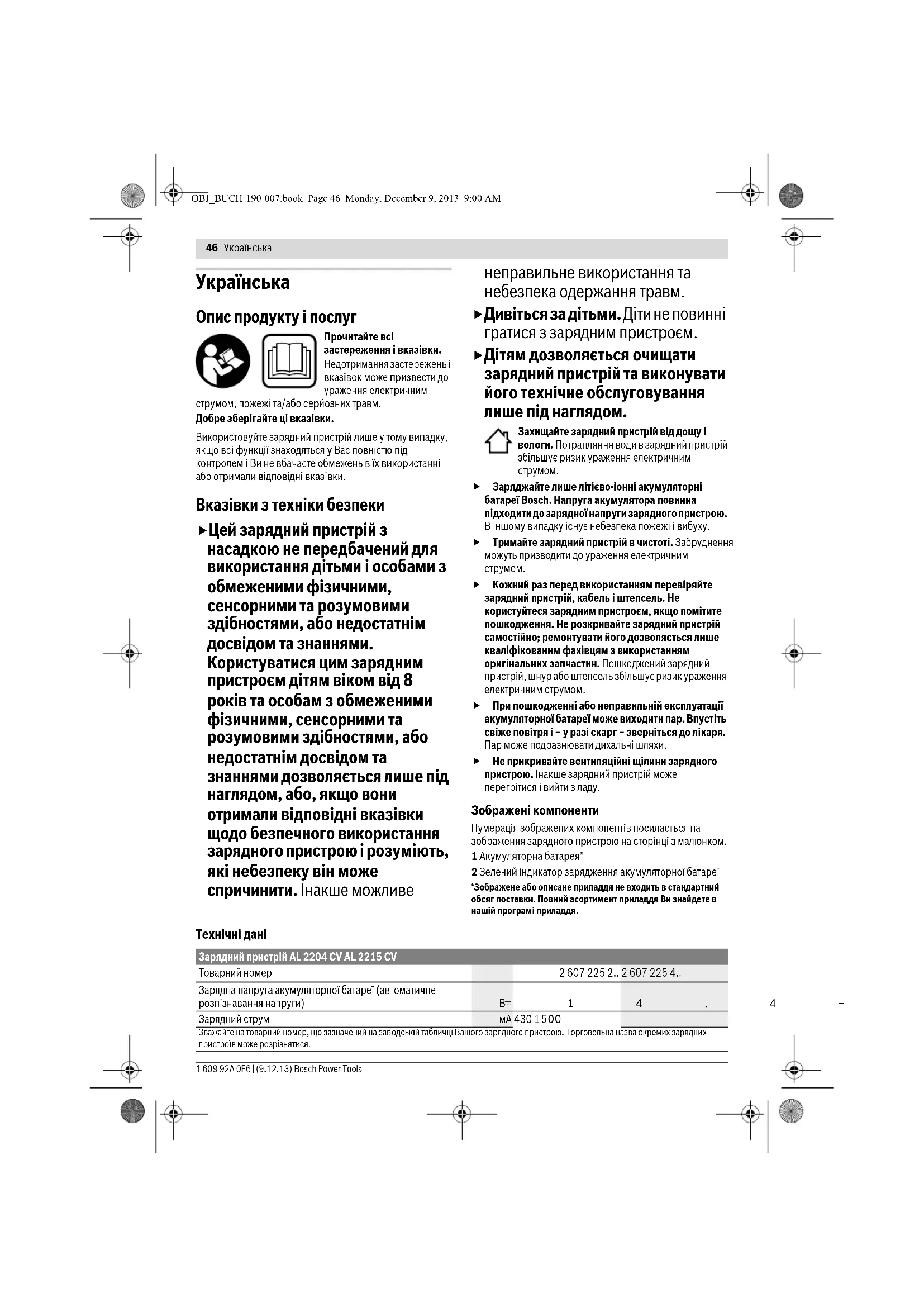

ПОСІБНИК КОРИСТУВАЧА AL 2204 CV BOSCH

Українська. Сторінка 46

Казакша. Бет 48

Română....Pagina 51

Опис продукту і послуг

Прочитайте всі застереження і вказівки. Недотримання застережень і вказівок може призвести до ураження електричним

струмом, пожежі та/або серйозних травм.

Добре зберігайте ці вказівки.

Використовуйте зарядний пристрій лише у тому випадку, якщо всі функції знаходяться у Вас повністю під контролем і Ви не вбачаєте обмежень в їх використанні або отримали відповідні вказівки.

Вказівки з техніки безпеки

►Цей зарядний пристрій з насадкою не передбачений для використання дітьми і особами з обмеженими фізичними, сенсорними та розумовими здібностями, або недостатнім досвідом та знаннями. Користуватися цим зарядним пристроєм дітям віком від 8 років та особам з обмеженими фізичними, сенсорними та розумовими здібностями, або недостатнім досвідом та знаннями дозволяється лише під наглядом, або, якщо вони отримали відповідні вказівки щодо безпечного використання зарядного пристрою і розуміють, які небезпеку він може спричинити. Інакше можливе

неправильне використання та небезпека одержання травм.

▶Дивіться за дітьми. Діти не повинні гратися з зарядним пристроєм.
▶Дітям дозволяється очищати зарядний пристрій та виконувати його технічне обслуговування лише під наглядом.

Захищайте зарядний пристрій від дощу і вологи. Потрапляння води в зарядний пристрій збільшує ризик ураження електричним струмом.

Заряджайте лише літієво-іонні акумуляторні батареї Bosch. Напруга акумулятора повинна підходити до зарядної напруги зарядного пристрою. В іншому випадку існус небезпека пожежі і вибуху.
- Тримайте зарядний пристрій в чистоті. Забруднення можуть призводити до ураження електричним струмом.
Кожний раз перед використанням перевіряйте зарядний пристрій, кабель і штепсель. Не користуйтеся зарядним пристроєм, якщо помітите пошкодження. Не розкривайте зарядний пристрій самостійно; ремонтувати його дозволяється лише кваліфікованим фахівцям з використанням оригінальних запчастин. Пошкоджений зарядний пристрій, шнур або штепсель збільшує ризик ураження електричним струмом.
▶ При пошкодженні або неправильній експлуатації акумуляторної батареї може виходити пар. Впустіть свіже повітря і – у разі скарг – зверніться до лікаря. Пар може подразнювати дихальні шляхи.
▶ Не прикривайте вентиляційні щілини зарядного пристрою. Інакше зарядний пристрій може перегрітися і вийти з ладу.

Зображені компоненти

Нумерація зображених компонентів посилається на зображення зарядного пристрою на сторінці з малюнком.

1 Акумуляторна батарея*
2 Зелений індикатор зарядження акумуляторної батареї *Зображене або описане приладя не входить в стандартний обсяг поставки. Повний асортимент приладя Ви знайдете в нашій програмі приладя.

Технічні дані

Зарядний пристрій AL 2204 CV AL 2215 CV
Товарний номер		2 607 225 2..	2 607 225 4..
Зарядна напруга акумуляторної батареї (автоматичне розпізнавання напруги)	В=	1	4
Зарядний струм	МА 430 1500
Зважайте на товарний номер, що зазначений на заводській табличці Вашого зарядного пристрою. Торговельна назва окремих зарядних пристроїв може розрізнятися.

1609 92A OF6 | (9.12.13) Bosch Power Tools

Українська | 47

Зарядний пристрій AL 2204 CV AL 2215 CV

Допустимий температурний діапазон заряджання °C 0-45 0-45
Тривалість заряджання при ємності акумулятора, бл.	100 % 100 %
- 1 , 0 А г о д .	хвил. 150 45
- 1 , 3 А г о д .	хвил. 180 55
- 1 , 5 А г о д .	хвил. 207 63
- 2 , 0 А г о д .	хвил. 290 85
Кількість акумуляторних елементів	4-6 4-6
Вага відповідно до EPTA-Procedure 01/2003	кг 0,7 0,4
Клас захисту	☐ / II / II ☐
Зважайте на товарний номер, що зазначений на заводській табличці Вашого зарядного пристрою. Торговельна назва окремих зарядних пристроїв може розрізнятися.

Робота

Початок роботи

Зважайте на напругу в мережі! Напруга джерела живлення має відповідати даним на заводській табличці зарядного пристрою. Зарядні пристрої, розраховані на 230 В, можуть працювати також і від 220 В.

Заряджання

Процес заряджання починається, коли мережний штепсель зарядного пристрою буде встроямлений в розетку і акумулятор 1 або електроприлад з встроямленим акумулятором 1 буде встановлений на зарядний пристрій. Протягом заряджання не можна вмикати електроприлад.

Спочатку встановіть акумулятор 1, як зображено на малюнку, спереду на зарядний пристрій (①) і потім натисніть ззаду на акумулятор 1 (②). Щоб вийняти акумулятор, дійте у зворотному порядку.

Завдяки інтелектуальній системі заряджання ступінь зарядженості акумуляторної батареї автоматично розпізнається та заряджання здійснюється оптимальним струмом в залежності від температури та напруги акумулятора.

Це зберігає акумуляторну батарею, і – при її збереженні у зарядному пристрої – вона завжди буде повністю заряджена.

Вказівка: Процес заряджання можливий лише в тому випадку, якщо температура акумуляторної батареї знаходиться в межах допустимого температурного діапазону заряджання, див. розділ «Технічні дані».

Функції індикаторів

Мигання індикатора зарядження акумуляторної батареї 2

Процес заряджання сигналізується миганням індикатора зарядження акумуляторної батареї 2.

Постійне свічення індикатора зарядження акумуляторної батареї 2

Постійне свічення індикатора зарядження акумуляторної батареї 2 сигналізує, що акумуляторна батарея повністю заряджена або що

температура акумуляторної батареї знаходиться поза межами допустимого температурного діапазону заряджання і тому зарядження не можливе. Тільки-но буде досягнутий допустимий температурний діапазон зарядження, акумуляторна батарея почне заряджатися.

Якщо акумуляторна батарея не встромлена, постійне свічення світлодіодного індикатора 2 свідчить про те, що штепсель встroomлений у розетку і зарядний пристрій готовий до роботи.

Неполадки – причини і усунення

Причина Що робити
Індикатор зарядження акумуляторної батареї 2 світиться постійно
Заряджання не здійснюється

Акумуляторнабатарея не (повністю)встановлена назарядний пристрій	Правильно встановітьакумуляторну батарею назарядний пристрій
Забруднилисяконтактиакумуляторноїбатареї	Прочистіть контакти (наприклад,декілька разів встромивши тавийнявши акумулятор), принеобхідності замінітьакумуляторну батарею
Акумуляторнабатарея несправна	Поміняйте акумуляторну батарею

Індикатор зарядження акумуляторної батареї 2 не світиться

Не (повністю) встро-лений штепсель зарядного пристрою	(Добре) встроміть штепсель у розетку
Несправна розетка, кабель живлення або зарядний пристрій	Перевірте напругу в мережі та за необхідністю перевірте зарядний пристрій в сервісній майстерні для електроприладів Bosch

48|Қазақша

Вказівки щодо роботи

При постійних циклах заряджання або таких, що безперервно повторюються один за одним декілька разів, зарядний пристрій може нагрітися. Однак це не є небезпечним і не свідчить про технічну несправність зарядного пристрою.

Занадто коротка тривалість роботи після заряджання свідчить про те, що акумулятор вичерпав себе і його треба поміняти.

Технічне обслуговування і сервіс

Сервіс та надання консультацій щодо використання продукції

Сервісна майстерня відповість на запитання стосовно ремонту і технічного обслуговування Вашого виробу. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com

Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя до неї.

При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на заводській табличці зарядного пристрою.

Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров'я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

Україна

ТОВ «Роберт Бош»

Сервісний центр електроінструментів

вул. Крайня, 1, 02660, Київ-60

Україна

Тел.: [phone] (багатоканальний)

E-Mail: [e-mail]

Офіційний сайт: www.bosch-powertools.com.ua

Адреса Регіональних гарантійних сервісних майстерень зазначена в Національному гарантійному талоні.

Утилізація

Зарядні пристрої, приладдя і упаковку треба здавати на екологічно чисту повторну переробку.

Не викидайте зарядні пристрої в побутове сміття!

Лише для країн ЄС:

Відповідно до європейської директиви 2002/96/EG про відпрацьовані електро- і електронні прилади і її перетворення в національному законодавстві вимірювальні прилади, що вийшли з вживання, повинні здаватися окремо і

утилізуватися екологічно чистим способом.

Можливі зміни.
