| Марка | Bosch |
| Модель | AL 2204 CV |
| Тип продукта | Зарядное устройство для литий-ионных аккумуляторов |
| Входное напряжение | 230 В (возможно 220 В) |
| Напряжение заряда | 14,4 – 21,6 В (автоматическое определение) |
| Зарядный ток | 430 мА |
| Допустимый диапазон температур заряда | от 0 °C до 45 °C |
| Количество аккумуляторных элементов | 4 – 6 |
| Время заряда (для емкости 1,5 А·ч) | Около 207 мин |
| Время заряда (для емкости 2,0 А·ч) | Около 290 мин |
| Вес (согласно EPTA 01/2003) | 0,7 кг |
| Класс защиты | II (двойная изоляция) |
| Размеры (Д x Ш x В) | Около 150 x 80 x 50 мм (оценка) |
| Питание | Сеть 230 В переменного тока |
| Индикация состояния заряда | Светодиод (мигает = зарядка, горит постоянно = заряжено / готово) |
| Совместимость аккумуляторов | Литий-ионные аккумуляторы Bosch (14,4 В – 21,6 В) |
| Безопасность | Защита от влаги, автоматическое отключение, защита от перегрева |
| Техническое обслуживание и чистка | Регулярно чистить; не использовать растворители; не погружать в воду |
| Запасные части | Доступны через послепродажное обслуживание Bosch (оригинальные детали) |
| Послепродажное обслуживание | Франция: 0811 360122; Бельгия: +32 2 588 0589; Швейцария: +41 44 8471512 |
| Назначение | Зарядка литий-ионных аккумуляторов Bosch в сухом помещении |
| Гарантия | В соответствии с законодательством; обратитесь в сервисную службу |
Часто задаваемые вопросы - AL 2204 CV BOSCH
Вопросы пользователей о AL 2204 CV BOSCH
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего Зарядное устройство для батареек в формате PDF бесплатно! Найдите своё руководство AL 2204 CV - BOSCH и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. AL 2204 CV бренда BOSCH.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ AL 2204 CV BOSCH
по Оригинальное руководство
по эксплуатации
ик Оригинальна инструкция з
експлуатаці
kk пайдалану нускаупының,
тупнускасы

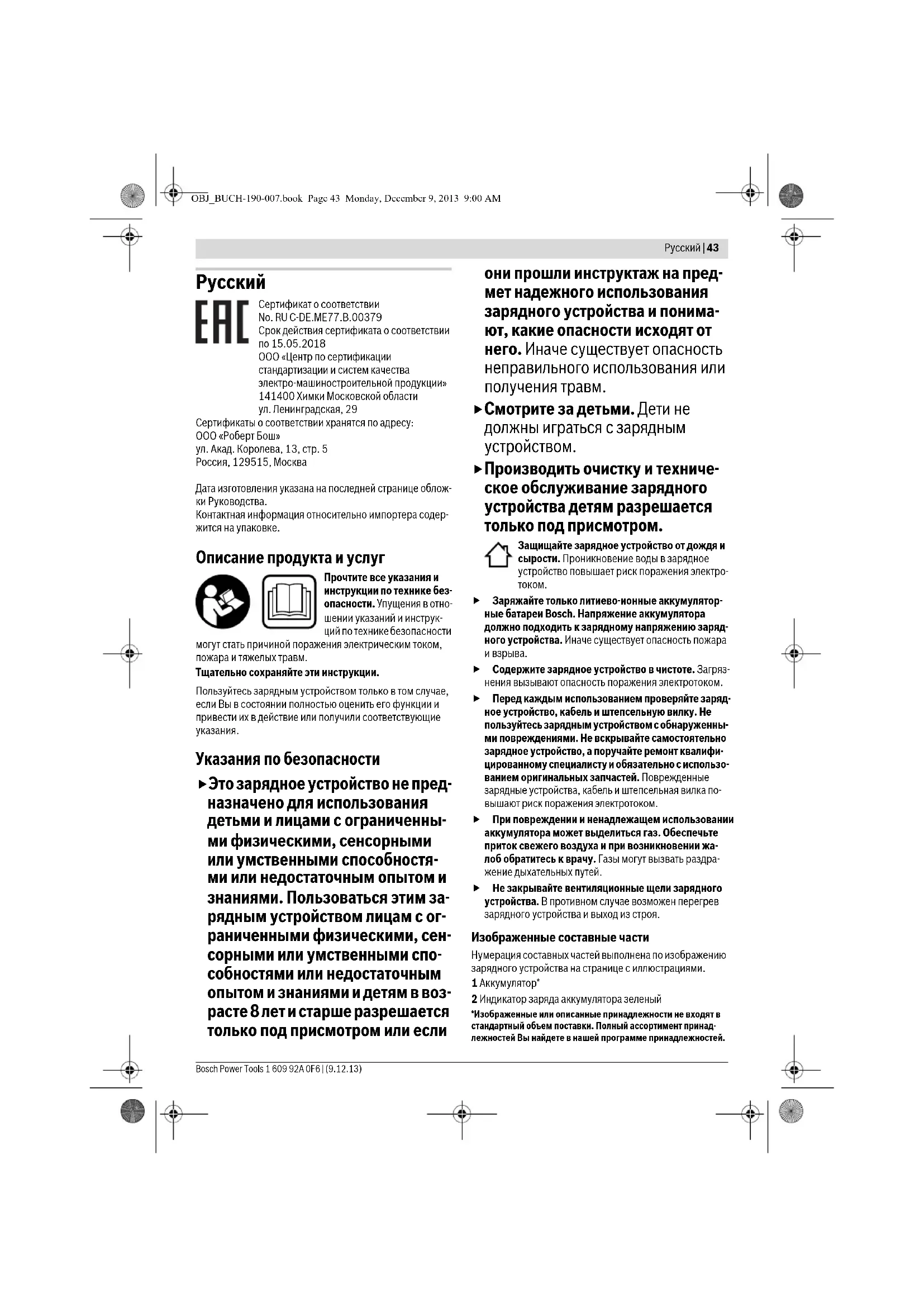

Русский......Страница 43
19400 Koprwπi - Αθήνα
Tel.: 210 5701270
Fax: 210 5701283
www.bosch.com
www.bosch-pt.gr
ABZ Service A.E.
Tel.: 210 5701380
Fax: 210 5701607
Απόσυροη
Сертификат о соответствии
Срок действия сертификата о соответствии по 15.05.2018
ООО «Центр по сертификации
стандартизации и систем качества
электро-машиностроительной продукции»
141400 Химки Московской области
ул. Ленинградская, 29
Сертификаты о соответствии хранятся по адресу:
000 «Роберт Бош»
ул. Акад. Королева, 13, стр. 5
Россия, 129515, Москва
Дата изготовления указана на последней странице обложки Руководства.
Контактная информация относительно импортера содержится на упаковке.
Описание продукта и услуг
Прочтите все указания и инструкции по технике безопасности. Упущения в отношении указаний и инструкций по технике безопасности
могут стать причиной поражения электрическим током, пожара и тяжелых травм.
Тщательно сохраняйте эти инструкции.
Пользуйтесь зарядным устройством только в том случае, если Вы в состоянии полностью оценить его функции и привести их в действие или получили соответствующие указания.
Указания по безопасности
- Это зарядное устройство не предназначено для использования детьми и лицами с ограниченными физическими, сенсорными или умственными способностями или недостаточным опытом и знаниями. Пользоваться этим зарядным устройством лицам с ограниченными физическими, сенсорными или умственными способностями или недостаточным опытом и знаниями и детям в возрасте 8 лет и старше разрешается только под присмотром или если
они прошли инструктаж на предмет надежного использования зарядного устройства и понимают, какие опасности исходят от него. Иначе существует опасность неправильного использования или получения травм.
▶ Смотрите за детьми. Дети не должны играться с зарядным устройством.
▶ Производить очистку и техническое обслуживание зарядного устройства детям разрешается только под присмотром.
Защищайте зарядное устройство от дождя и сырости. Проникновение воды в зарядное устройство повышает риск поражения электротоком.
Заряжайте только литиево-ионные аккумуляторные батареи Bosch. Напряжение аккумулятора должно подходить к зарядному напряжению зарядного устройства. Иначе существует опасность пожара и взрыва.
Содержите зарядное устройство в чистоте. Загрязнения вызывают опасность поражения электротоком.
▶ Перед каждым использованием проверяйте зарядное устройство, кабель и штепсельную вилку. Не пользуйтесь зарядным устройством с обнаруженными повреждениями. Не вскрывайте самостоятельно зарядное устройство, а поручайте ремонт квалифицированному специалисту и обязательно с использованием оригинальных запчастей. Поврежденные зарядные устройства, кабель и штепсельная вилка повышают риск поражения электротоком.
При повреждении и ненадлежащем использовании аккумулятора может выделиться газ. Обеспечьте приток свежего воздуха и при возникновении жалоб обратитесь к врачу. Газы могут вызвать раздражение дыхательных путей.
▶ Не закрывайте вентиляционные щели зарядного устройства. В противном случае возможен перегрев зарядного устройства и выход из строя.
Изображенные составные части
Нумерация составных частей выполнена по изображению зарядного устройства на странице с иллюстрациями.
1 Аккумулятор*
2 Индикатор заряда аккумулятора зеленый
*Изображенные или описанные принадлежности не входят в стандартный объем поставки. Полный ассортимент принадлежностей Вы найдете в нашей программе принадлежностей.
44 | Русский
Технические данные
| Зарядное устройство AL 2204 CV AL 2215 CV | |||
| Товарный No | 2 607 225 2.. 2 607 225 4.. | ||
| Зарядное напряжение аккумулятора (автоматический контроль напряжения) | B= 1 | 4 | , |
| Зарядный ток | МА 430 1500 | ||
| Допустимый диапазон температуры при зарядке | °C 0-45 0-45 | ||
| Время зарядки при емкости аккумулятора, ок. | 100% | 100% | |
| - 1,0 А-ч | мин 150 | 45 | |
| - 1,3 А-ч | мин 180 | 55 | |
| - 1,5 А-ч | мин 207 | 63 | |
| - 2,0 А-ч | мин 290 | 85 | |
| Число элементов аккумулятора | 4-6 | 4-6 | |
| Вес согласно EPTA-Procedure 01/2003 | кг | 0,7 | 0,4 |
| Класс защиты | ☐ / II | ☐ / II | |
| Пожалуйста, учитывайте товарный номер на заводской табличке Вашего зарядного устройства. Торговые названия отдельных зарядных устройств могут различаться. | |||
Работа с инструментом
Включение электроинструмента
▶ Учитывайте напряжение сети! Напряжение источника тока должно соответствовать данным на заводской табличке зарядного устройства. Зарядные устройства на 230 В могут работать также и при напряжении 220 В.
Процесс зарядки
Процесс зарядки начинается сразу после включения вилки шнура зарядного устройства в штепсельную розетку и установки аккумулятора 1 или электроинструмента с вставленным аккумулятором 1 на зарядное устройство. Во время зарядки электроинструмент не может быть включен.
Поставьте аккумулятор 1 согласно рисунку сначала спереди на зарядное устройство (①) и затем нажмите на аккумулятор 1 сзади до упора (②). Снимайте аккумулятор с зарядного устройства в обратной последовательности.
Благодаря интеллигентной процедуре зарядки зарядное устройство автоматически распознает степень заряда аккумулятора и производит зарядку оптимальным током в зависимости от температуры и напряжения аккумулятора. Это щадит аккумулятор, при хранении в зарядном устройстве аккумулятор благодаря этому всегда полностью заряжен.
Указание: Зарядка возможна только при температуре аккумулятора в пределах диапазона зарядки, см. раздел «Технические данные».
Значение элементов индикатора
Мигание индикатора заряда аккумулятора 2
Индикатор заряда аккумулятора 2 сигна- лизирует процесс зарядки миганием.
Непрерывный свет индикатора заряда аккумулятора 2
Непрерывный свет индикатора за- ряда аккумулятора 2 указывает на полностью заряженное состояние аккумулятора или на прерывание
процесса зарядки при выходе температуры аккумулятора за пределы допустимого диапазона. Зарядка аккумулятора продолжается, как только температура будет в допустимом диапазоне.
Без аккумулятора непрерывный свет индикатора заряда 2 означает, что вилка шнура вставлена в штепсельную розетку и зарядное устройство находится в рабочем состоянии.
Неисправность – Причины и устранение
| Причина | Устранение |
| Индикатор зарядки аккумулятора 2 светится непрерывно | |
| Аккумулятор не заряжается | |
| Аккумулятор вставлен не полностью | Правильно вставить аккумулятор в зарядное устройство |
| Загрязнены контакты аккумулятора | Очистите контакты, напр., несколько раз подряд вынув и вставив аккумулятор в зарядное гнездо, при необходимости замените аккумулятор |
| Аккумулятор неисправный | Заменить аккумулятор |
Русский|45
Причина Устранение
Индикатор зарядки 2 не светится
| Вилка сети зарядного устройства вставлена не-полностью в розетку | Правильно вставить вилку в штепсельную розетку |
| Неисправность штепсель-ной розетки, кабеля питания или зарядного устройства | Проверить напряжение се-ти, при надобности сдать зарядное устройство в авто-ризованную мастерскую электроинструментов фир-мы Bosch |
Указания по применению
При непрерывных или многократно повторяемых циклах зарядки без перерыва зарядное устройство может нагреться. Это, однако, не должно вызывать опасений и не свидетельствует о технической неисправности электроинструмента.
Значительное сокращение продолжительности работы после заряда свидетельствует о старении аккумулятора и указывает на необходимость его замены.
Техобслуживание и сервис
Сервис и консультирование на предмет использования продукции
Сервисная мастерская ответит на все Ваши вопросы по ремонту и обслуживанию Вашего продукта и по запчастям. Монтажные чертежи и информацию по запчастям Вы найдете также по адресу:
www.bosch-pt.com
Коллектив сотрудников Bosch, предоставляющий кон- сультации на предмет использования продукции, с удо- вольствием ответит на все Ваши вопросы относительного нашей продукции и ее принадлежностей.
Пожалуйста, при всех запросах и заказе запчастей обязательно указывайте 10-значный товарный номер по заводской табличке зарядного устройства.
Для региона: Россия, Беларусь, Казахстан
Гарантийное обслуживание и ремонт электро- инструмента, с соблюдением требований и норм изготов- ителя производятся на территории всех стран только в фирменных или авторизованных сервисных центрах «Ро- bert Бош».
ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной продукции опасно в эксплуатации, может привести к ущербу для Вашего здоровья. Изготовление и распространение контрафактной продукции преследуется по Закону в административном и уголовном порядке.
Россия
000 «Роберт Бош»
Сервисный центр по обслуживанию электроинструмента ул. Академика Королева, стр. 13/5
129515, Москва
Россия
Тел.: 8 800 100 8007
E-Mail: pt-service.ru@bosch.com
Полную информацию о расположении сервисных центров Вы можете получить на официальном сайте
www.bosch-pt.ru либо по телефону справочно-сервисной службы Bosch 8-800-100-8007 (звонок бесплатный).
Беларусь
ИП «Роберт Бош» ООО
Сервисный центр по обслуживанию электроинструмента
ул. Тимирязева, 65А-020
220035, г. Минск
Беларусь
Тел.: +375 (17) 254 78 71
Тел.: +375 (17) 254 79 15/16
Факс: +375 (17) 254 78 75
E-Mail: pt-service.by@bosch.com
Официальный сайт: www.bosch-pt.by
Казахстан
ТОО «Роберт Бош»
Сервисный центр по обслуживанию электроинструмента
г. Алматы
Казахстан
050050
пр. Райымбека 169/1
уг. ул. Коммунальная
Тел.: +7 (727) 232 37 07
Факс: +7 (727) 233 07 87
E-Mail: info.powertools.ka@bosch.com
Официальный сайт: www.bosch.kz; www.bosch-pt.kz
Утилизация
Отслужившие свой срок зарядные устройства, принадлежности и упаковку следует сдавать на экологически чистую рециркуляцию отходов.
Не выбрасывайте зарядные устройства в коммунальный мусор!
Только для стран-членовEC:
Согласно Европейской Директиве 2012/19/EU о старых электрических и электронных инструментах и приборах и ее претворению в национальное право, отслужившие свой срок зарядные устройства должны собираться отдельно
и быть переданы на эколически чистую рециркуляцию от- ходов.
Возможны изменения.
