MANUAL DE UTILIZADOR AGB 655/DP - INSTRUCTION FOR USE WHIRLPOOL

1 Advertências para a segurança e para o uso 2 Características técnicas 3 Instalação e posicionamento 4 instruções para o instalador 5 Antes da entrada em funcionamento 6 Instruções para o utente modelos mecánicos 7 Manutenção e limpeza (utente) 8 Problemas e anomalias (utente)

Agradecemos-lhe por ter escolhido o nosso produto. Aconselhamos de lêr atentamente todas as instruções contidas no manual para conhecer as condições mais idóneas para uma correcta utilização da máquina de lavar loiça.

INSTRUÇÕES TÉCNICAS: Estão destinadas ao pessoal qualificado que deve efectuar a instalação, a entrada em funcionamento, o controle, e eventuais intervenções de assistência.

INSTRUÇÕES PARA O UTENTE: Indicam os conselhos para o uso, a descrição dos comandos e as correctas operações de limpeza e manutenção da máquina de lavar loiça.

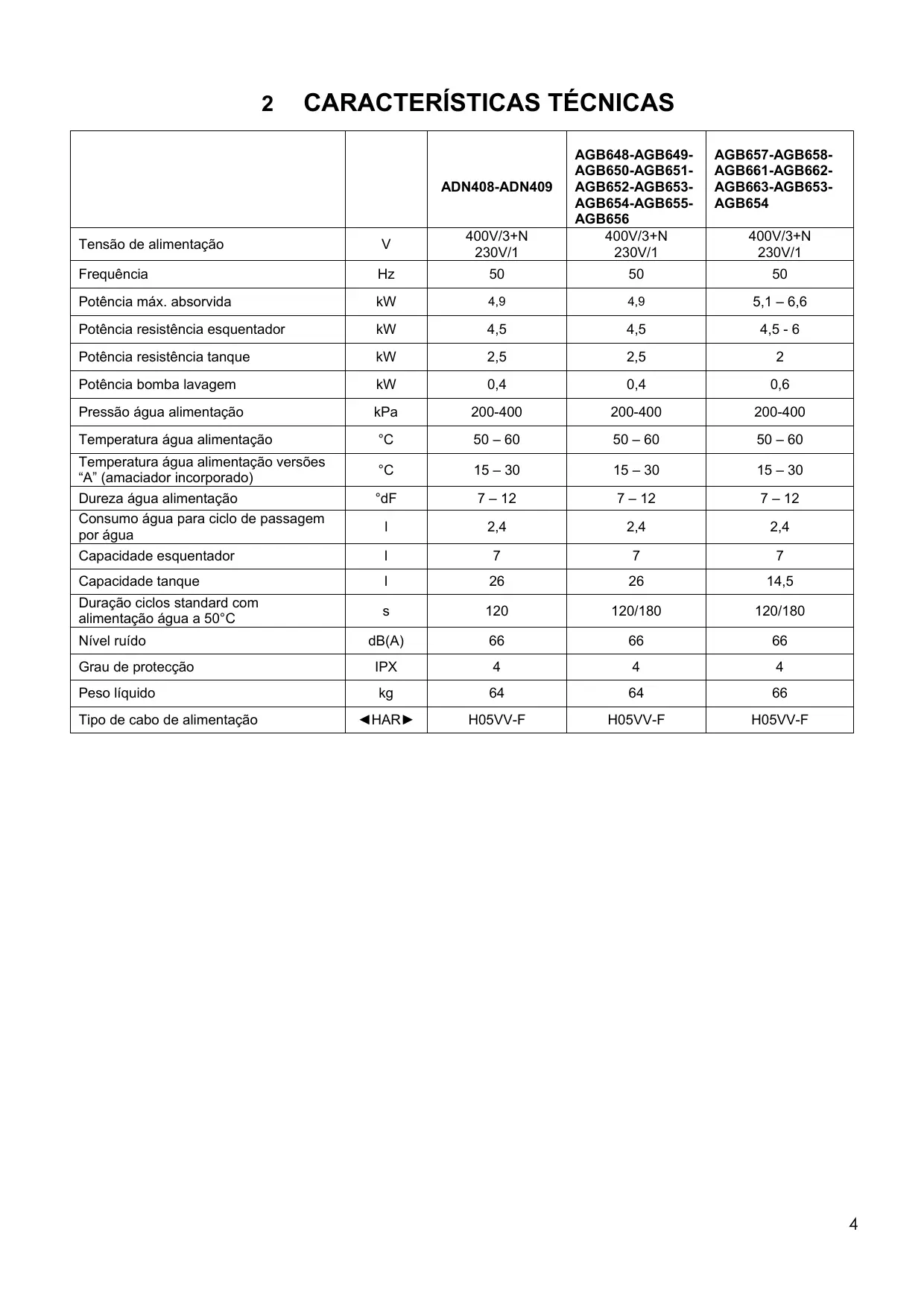

CARACTERÍSTICAS TÉCNICAS Tensão de alimentação

Potência máx. absorvida

Potência resistência esquentador

Potência resistência tanque

Potência bomba lavagem

Pressão água alimentação

Capacidade esquentador

Duração ciclos standard com alimentação água a 50°C

Temperatura água alimentação Temperatura água alimentação versões “A” (amaciador incorporado) Dureza água alimentação Consumo água para ciclo de passagem por água

Tipo de cabo de alimentação

AGB657-AGB658AGB661-AGB662AGB663-AGB653AGB654 400V/3+N 230V/1

3 INSTALAÇÃO E POSICIONAMENTO INSTALAÇÃO E POSICIONAMENTO Levar a máquina de lavar loiça para o local de instalação, remover a embalagem, verificar a integridade da mesma e dos seus componentes, no caso de danos estes devem ser notificados por escrito ao transportador. Os elementos de embalagem (sacos de plástico, polistireno expansivo, pregos, etc.) não devem ser deixados ao alcance de crianças ou de animais domésticos, porque são potenciais fontes de perigo. Todos os materiais utilizados para a embalagem são compatíveis com o ambiente. Os mesmos podem ser conservados sem perigo, ou ser desmantelados num apropriado centro de destruição de resíduos. Os componentes em material plástico sujeitos a eventual desmantelamento com reciclagem são marcados da seguinte forma: PE polieteno: película externa embalagem, saco instruções, sacos de protecção. PP polipropeno: arco de ferro. PS polistireno expansivo: angulares de protecção, cobertura embalagem.. Os componentes em madeira e cartão podem ser destruídos respeitando as normas em vigôr. Ao inutilizar o produto evitar o desperdício no ambiente; o desmantelamento deve efectuar-se respeitando as normas em vigôr. Todas as peças metálicas são de aço inoxidável e desmontáveis. As peças em plástico estão marcadas com o símbolo do relativo material. POSICIONAMENTO: Atenção: a instalação interna e os locais onde são instaladas as máquina por comunidades, devem responder ás normas em vigôr. O construtor declina qualquer responsabilidade por danos directos ou indirectos a pessoas ou a coisas derivantes da não observância das ditas normativas. Antes de instalar verificar se nas proximidades não existem ou estejam adequadamente protegidos, objectos e materiais que poderão ser danificados pelo vapor da água ou por salpicos de soluções de lavagem. Posicionar a máquina de lavar loiça no ponto desejado e retirar a película protectora. Nivelar a máquina (com a ajuda de um nível de bolha de ar) nos quatro pés regulados de modo a garantir a estabilidade; qualquer outra solução deve ser aprovada pelo construtor.

4 INSTRUÇÕES PARA O INSTALADOR LIGAÇÃO HIDRÁULICA E DESCARGA: Os tubos hidráulicos e o cabo de alimentação eléctrica saem da zona posterior. Ligar o tubo de alimentação hídrica a uma tomada com boca roscada ¾” gas. Para a ligação á rede hídrica utilizar sómente tubos novos; tubos velhos ou usados não devem ser utilizados. A pressão dinámica de alimentação deve ser compreendida entre 2 e 4 bar, se fôr superior é necessário instalar um redutor de pressão. É indispensável instalar uma torneira geral na tubagem de chegada de água de alimentação; a torneira deverá ser acessível á instalação terminada, não instalar a torneira atrás da máquina de lavar loiça. A duração dos cliclos declarada refere-se á alimentação com água quente 50°C. No caso de alimentação com água fria a duração poderá aumentar em relação á temperatura da água de entrada, sendo a máquina de lavar loiça equipada com passagem por água a temperatura e pressão constantes. DESCARGA: Cada máquina de lavar loiça já está equipada com tubo de ligação á descarga; este deverá ser previsto para o pavimento, com tubo sifão. Atenção: assegurar-se que os tubos de alimentação e descarga não estejam dobrados, obstruídos ou esmagados após a instalação.

A ligação eléctrica da máquina de lavar loiça e da eventual aparelhagem suplementar deve ser efectuada por pessoal autorizado e qualificado, com respeito com as normas em vigôr; observar também as disposições técnicas de ligação. A potência total instalada está alistada na placa de dados técnicos da máquina. Juntamente com a máquina não devem ser protegidos outros aparelhos. O utente deve providenciar á instalação, conforme as normas em vigôr, de um interruptor geral na linha de alimentação eléctrica e de um interruptor diferencial compatível com as características da máquina. Tais interruptores devem ser instalados perto da máquina, devem ser fácilmente acessíveis após a instalação e garantir a desligação completa da rede eléctrica em condições de categoria de sobretensão III. Atenção!!! A máquina não tem tensão sómente quando o interruptor geral estiver desactivado. -

Ligar o aparelho ao sistema equipotencial de uso. O borne para a ligação está posto na zona posterior inferior da máquina. O condutor de protecção (PE) é de côr amarelo-verde, o condutor neutro (N) é de côr azul e os condutores de fase (L1, L2, L3) são de côr preto, cinza e castanho.

ANTES DA ENTRADA EM FUNCIONAMENTO (Instalador)

PRIMEIRA ENTRADA EM FUNCIONAMENTO O sistema eléctrico de protecção deve ser sujeito a um teste funcional antes da entrada em funcionamento. A instalação deve ser efectuada e/ou verificada pelo revendedor autorizado que se ocupará da primiera entrada em funcionamento e das instruções relativas ao funcionamento da máquina de lavar loiça. PREPARAÇÃO PARA O USO Importante: O doseador abrilhantante está sempre presente, o doseador detergente sómente para laguns modelos. Se ambos os doseadores estiverem presentes posicionar os recipientes externos de detergente e abrilhantante e inserir-lhes os respectivos tubos de imersão postos por trás da máquina. Tubo vermelho: detergente tubo trasparente: abrilhantante Antes de introduzir os tubos nos recipientes aplicar nas extremidades o peso (necessário para mantêr a imersão no fundo do recipeinte) e o filtro conforme indicado na figura. Para a regulação usar os parafusos de regulação indicadas na figura, recomenda-se de fazer efectuar a regulação ao pessoal da sociedade fornecedora dos produtos de detergentes. Se o doseador detergente não foi pré-montado, é possível instalár-lo sucessivamente pedino o KIT relativo. Em alternativa é possível adaptar um doseador externo efectuando a ligação eléctrica com um cabo 2x0,5 mm tipo H05 RN-F, inserido através da passagem indicada no esquema CARACTERÍSTICAS TÉCNICAS e ligada conforme o esquema eléctrico em dotação com a máquina de lavar loiça. O doseador deve ser 230V/50 Hz com potência máxima absorvida de 15 W. Ligar ao doseador detergente externo á máquina através do tubo vermelho supracitado.

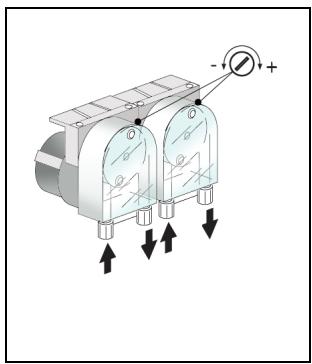

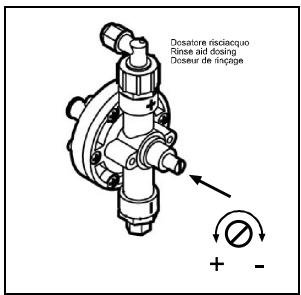

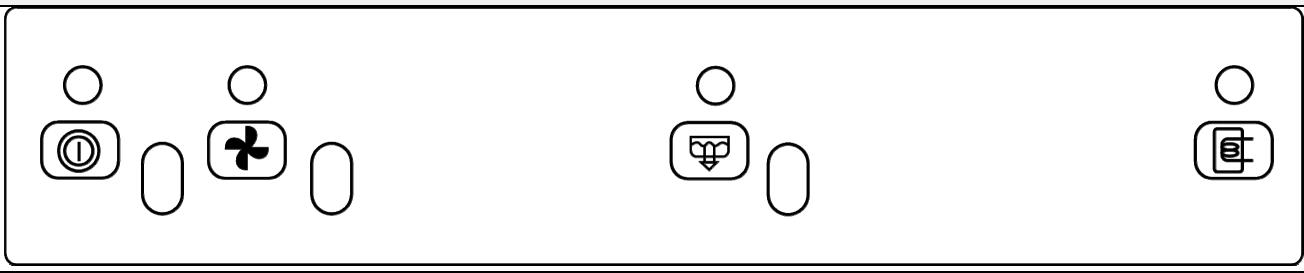

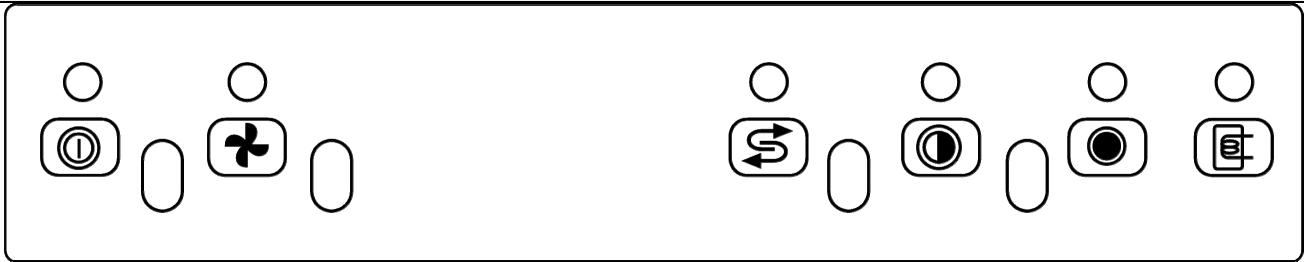

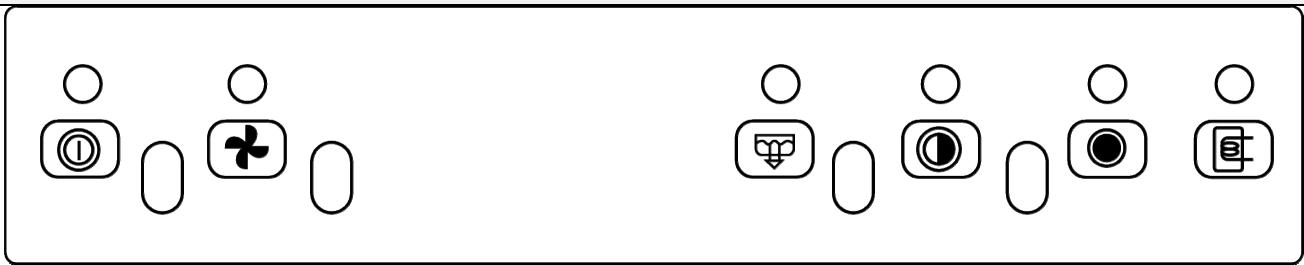

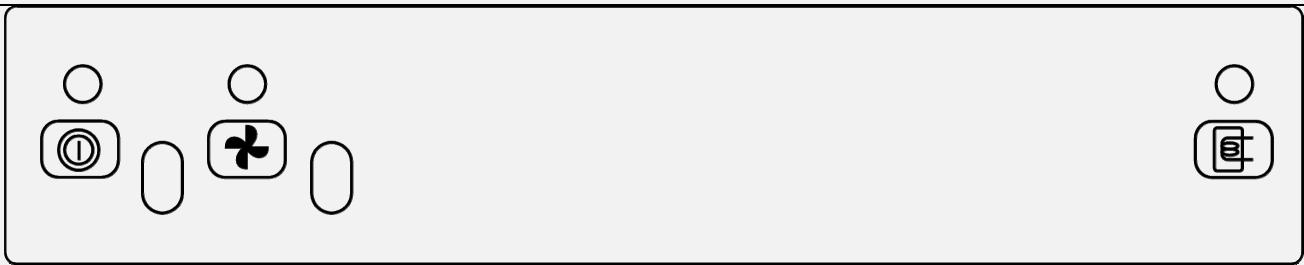

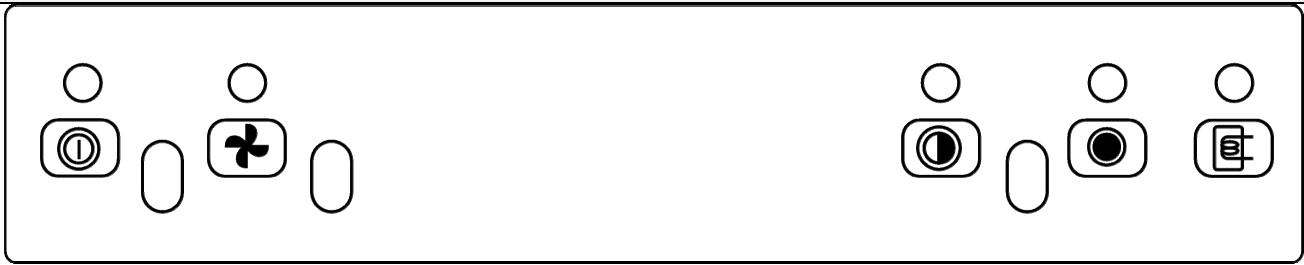

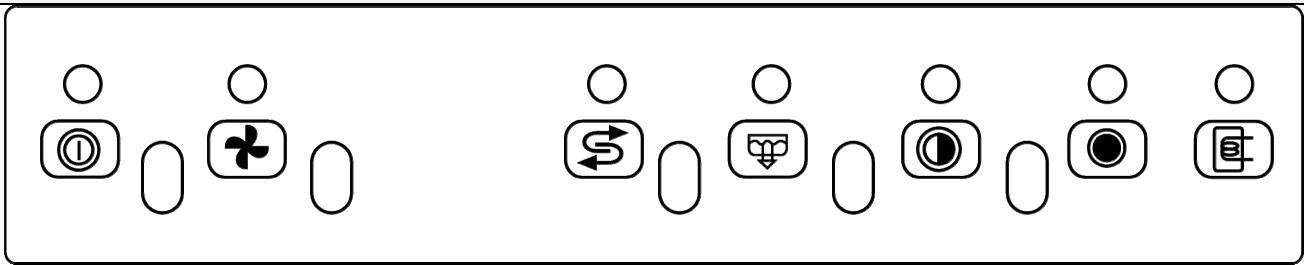

Símbolo botão on/off

Lâmpadas de sinalização funções

Símbolo botão ciclo lavagem Símbolo botão regeneração

Símbolo botão bomba descarga Símbolo lâmpada de sinalização esquentador passagem por água

Use unicamente detergentes e abrilhantadores para máquinas de lavar louça industriais. Não utilize detergentes previstos para a lavagem à mão. Aconselhamos a utilização de produtos especificamente estudados para esta máquina de lavar louça. Durante o abastecimento dos depósitos preste atenção a não trocar os produtos, o que pode provocar maus funcionamentos e danos à máquina de lavar louça. Não misture detergentes diversos, o dispositivo doseador pode-se danificar. Os detergentes para máquinas industriais podem provocar graves irritações. Respeite atentamente as instruções do produtor de detergente descritos na embalagem. Abra a torneira de rede da água (utilização)

Verifique: O nível de detergente e abrilhantador nas embalagens

Active o interruptor geral (utilização), no visor, aparece "OFF". A posição correcta dos filtros, a rotação dos braços, a ausência de corpos estranhos na máquina de lavar louça.

(*) A duração ciclos acima indicada refere-se a ligação trifásica, com alimentação com água quente a 50º C. Em caso de alimentação com água fria a duração dos ciclos pode aumentar em relação à temperatura da água em entrada.

Carregamento da louça

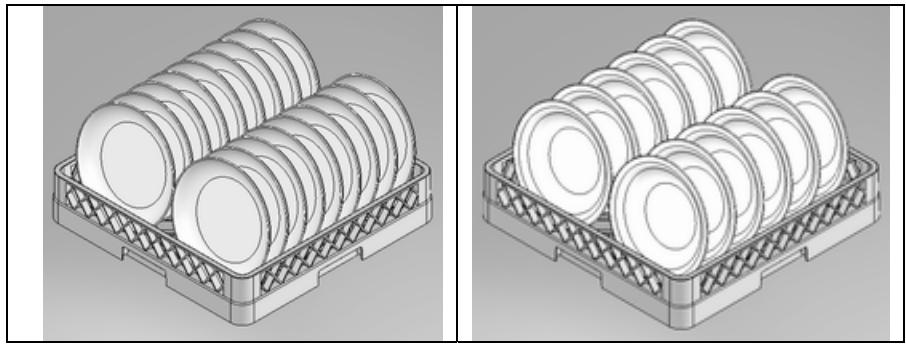

Pratos O cesto pode conter 12 pratos fundos ou 18 pratos planos. Retire os resíduos sólidos dos pratos (ossos, cascas, caroços, etc.); deixe preventivamente de molho em água fria os pratos com resíduos secos de queijo, ovo... etc.

Copos Posicione os copos virados para baixo. Talheres Utilize o cesto/s apropriados. Disponha os talheres ao contrário de preferência com a pega virada para baixo, tomando atenção a não se ferir com as pontas dos garfos e as lâminas das facas.

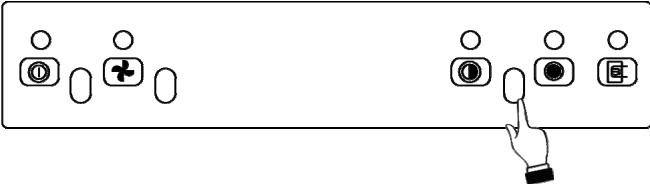

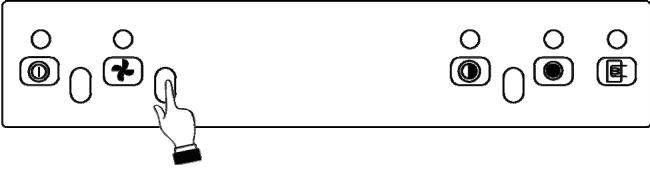

Primeira utilização diária (tanque e esquentador vazios) modelos mecanicos

O painel visualizado no manual e a gráfica poderão mostrar funções não presentes na vossa máquina.

Acçõe e o que sucede Accionar o interruptor de parede, abrir a porta inserir o tubo ladrão, fechar a porta: , a lâmpada de Pressionar o botão on/off sinalização acende-se, carregamento de água no esquentador e no tanque. Ao carregar o esquentador e o tacque a lâmpada de sinalização esquentador acende-se.

Seleccione o programa desejado: Ciclo breve o Ciclo medio

Esperar que a lâmpada de sinalização esquentador se apague. Para ligar o ciclo de lavagem pressionar o botão ciclo

Ciclo em curso, a lâmpada de sinalização ciclo acendese. Se abrir a porta durante o ciclo o programa pára, quando é fechada novamente o programa zera-se; para ligar novamente pressionar o botão do ciclo

Quando o programa termina a lâmpada de sinalização ciclo apaga-se e acender-se-á a lâmpada de sinalização esquentador

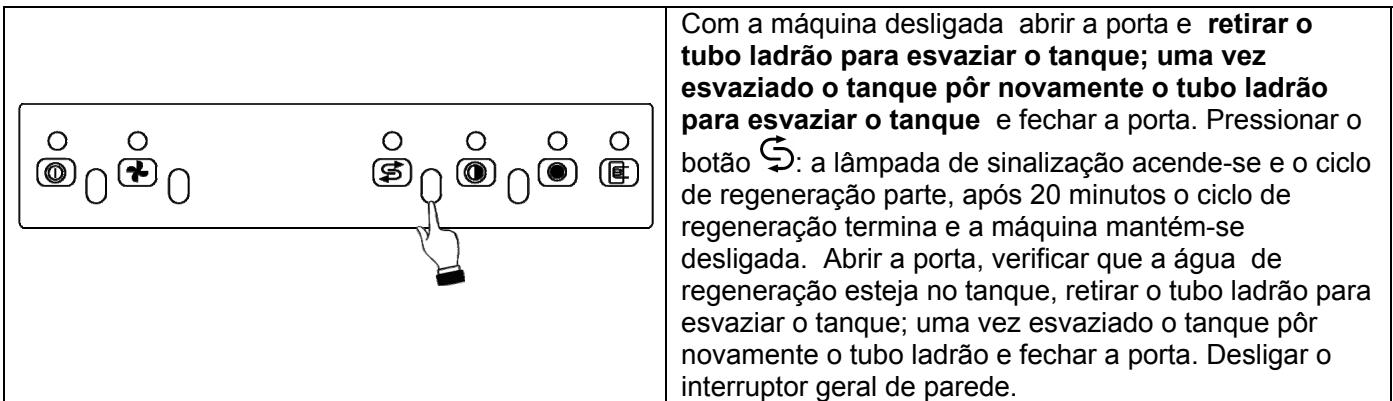

Passagem por água fria manual (sómente para os modelos provistos) Com a máquina desligada abrir a porta e retirar o tubo ladrão para esvaziar o tanque; uma vez esvaziado o tanque pôr novamente o tubo ladrão para esvaziar o tanque e fechar a porta. Pressionar o

: a lâmpada de sinalização acende-se e o ciclo botão de regeneração parte, após 20 minutos o ciclo de regeneração termina e a máquina mantém-se desligada. Abrir a porta, verificar que a água de regeneração esteja no tanque, retirar o tubo ladrão para esvaziar o tanque; uma vez esvaziado o tanque pôr novamente o tubo ladrão e fechar a porta. Desligar o interruptor geral de parede. Durante a execução do ciclo de regeneração não é possível efectuar qualquer operação, deve ser efectuada com o tanque vazio. Refornecimento de sal regenerante (para modelos provistos de amaciador de água) Efectuar o refornecimento de sal quando não existe água no tanque para evitar que a água da lavagem entre no dispositivo amaciador de água; extrair sempre a ficha de alimentação da tomada de rede antes de efectuar a operação. Recordar-se de pôr novamente a ficha de alimentação na tomada após ter efectuado a operação. Atenção: usar sómente sal específico, não utilizar sal alimentar. O reservatório de sal tem uma capacidade de cerca de 1 kg de sal em grão. O reservatório está situado no fundo do tanque. Após ter extraido o cesto desapertar a tampa e verter o sal utilizando um funil em dotação. Antes de apertar novamente a tampa remover os eventuais resíduos de sal nas proximidades da abertura.

Scarico totale a fine giornata Descarga total no fim do dia (modelos com a bomba de descarga) Desligar a máquina pressionando o botão on/off , abrir a porta e retirar o tubo ladrão, mantendo pressionado o botão bomba de descarga até ao completo esvaziamento do tanque. Para fazer tornar a máquina novamente operativa portanto é necessário pôr novamente o tubo ladrão no tanque fechar a porta e pressionar o botão on/off , ou no caso de fim de serviço, desligar o interruptor geral da parede. Descarga total no fim do dia (modelos sem a bomba de descarga) Desligar a máquina pressionando o botão on/off , abrir a porta e retirar o tubo ladrão, e esperar o completo esvaziamento do tanque. Pôr novamente o tubo ladrão e fechar a porta. Desligar o interruptor geral da parede.

Não desligar a máquina com água no tacque, efectuar sempre a descarga. No fim do serviço, após ter efectuado a descarga final e a eventual regeneração desligar a máquina pressionando o interruptor , desligar o interruptor da parede e fechar a torneira de intercepção da água. Não deixar on/off a máquina inactiva acesa e inutilizada por períodos de tempo mais ao menos longos.

7 MANUTENÇÃO E LIMPEZA Mesmo que não seja requerida uma particular manutenção programada aconselhamos de fazer controlar a máquina de lavar loiça a um técnico especializado duas vezes por ano. N.B: danos intencionais ou derivantes do descuido, da negligência, da inobservância das prescrições, instruções e normas ou de ligações erradas, não devem ser da responsabilidade do construtor.

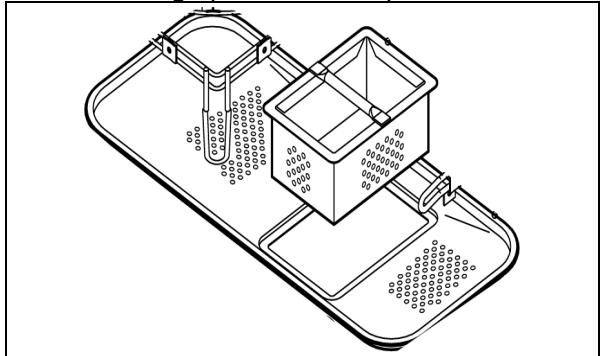

A máquina responde ao grau de protecção IPX4, mas é proibido utilizar jactos de água directos para a limpeza. LIMPEZA DO FILTRO DURANTE O DIA Aconselha-se, no caso de utilização particularmente gravosa, efectuar em cada 30-40 ciclos a limpeza do filtro, mantendo a máquina em condições operativas; para fazer isso efectuar a “descarga parcial do tanque”. Remover os filtros (é suficiente elevár-los da sua sede conforme indicado na figura), tendo atenção que os resíduos pesados não caiam no poço por baixo dos filtros, limpár-los dos resíduos e enxaguar os mesmos abundantemente, inserindo-os de novo correctamente; não utilizar objectos pontiagudos ou cortantes. Limpar eventuais incrustações de calcário para evitar acumulações; - Limpar com cuidade e frequentemente as superfícies com um pano húmido; usar detergentes neutros, não abrasivos, que não contenham substâncias á base de cloro, produtos que corroem e danificam o aço inóx. Não utilizar os produtos elencados nem para limpar o pavimento por baixo da máquina ou nas proximidades, para evitar que o vapor ou gotas possam produzir danos ás superfícies em aço.

Controles periódicos

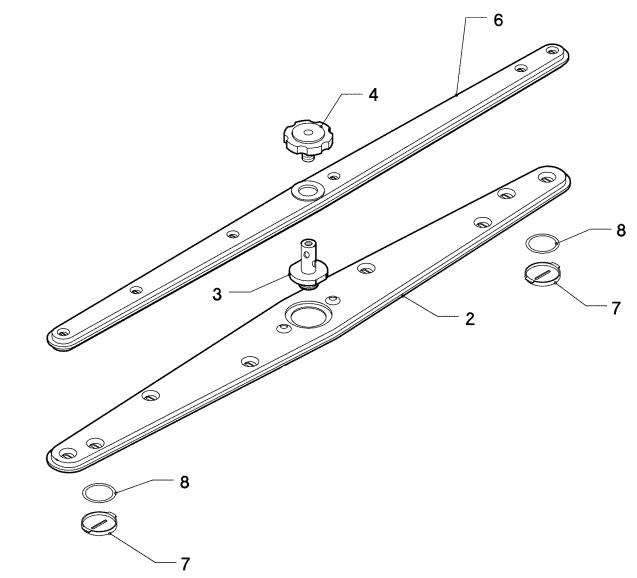

Desmontar os aspersores (inferior e superior 2-4), desapertando o parafuso central (4); desapertar a tampa das duas extremidades dos aspersores de lavagem (7). Limpar os orifícios e os injectores por baixo de um jacto de água corrente limpa, não usar apetrechos que podem provocar danos. Montar novamente os aspersores com cuidado.

Limpar externamente a máquina com um pano húmido e sabão neutro enxaguando e secando attentamente.

Se se prevê a não utilização da máquina por um período de tempo muito longo, é necessério efectuar o esvaziamento do dispositivo fornecimento de detergente e abrilhantente para evitar cristalizações e danos nas bombas: Retirar os tubos de imersão dos recipientes do detergente e abrilhantante e imergir-los num recipiente que contém água limpa, efectuar alguns ciclos de lavagem, efectuar a descarga completa.

Finalmente desligar o interruptor geral, fechar a torneira de entrada de água, os tubos de imersão do detergente e abrilhantante devem ser novamente inseridos nos recipeintes no momento da entrada em funcionamento, prestando atenção para não inverter os mesmos ( tubo vermelho rosso = detergente; tubo transparente = abrilhantante). Não deixar a máquina inactiva acesa por períodos de tempo mais ou menos longos.

8 PROBLEMAS E ANOMALIAS (UTENTE)

PROBLEMA POSSÍVEL CAUSA POSSÍVEL SOLUÇÃO A LUZ DE SINALIZAÇÃO DE LINHA NÃO SE ACENDE Falta tensão de rede

Verificar ligações á rede eléctrica.

O PROGRAMA DE LAVAGEM NÃO ARRANCA O enchimento da máquina ainda não terminou.

Esperar que a lâmpada de sinalização esquentador se acenda.

Orifícios dos aspersores de lavagem entupidos ou incrustados

Desmontar e limpar os aspersores (10.2 Controles periódicos)

Detergente ou abrilhantante insuficiente ou não adequado

Verificar o tipo e quantidade de detergente.

Pratos /copos mal posicionados

Dispôr adequadamente os pratos/copos.

Baixa temperatura de lalagem

Verificar a temperatura visualizada no display, se fôr inferior aos 50° contactar a Assistência.

Ciclo programado inadequado

Aumentar a duração do ciclo de lavagem, em particular se estiver muito sujo ou parcialmente ressequido

PASSAGEM POR ÁGUA INSUFICIENTE Injectores aspersores entupidos Esquentador incrustado de calcário

Verificar a limpeza dos injectores e se o amaciador eventualmente montado funciona correctamente.

COPOS E TALHERES MANCHADOS Abrilhantante inadequado ou não fornecido correctamente. Dureza da água superior a 12°dF ou muitos sais espalhados

Verificar o recipeinte abrilhantante e se fôr adequado ao tipo de água da rede. Se o problema permaner contactar a assistência.

PRESENÇA DE ÁGUA NO TANQUE APÓS A DESCARGA Tubo de descarga mal posizionado ou parcialmente obstruido

Verificar se o tubo e a descarga da máquina não estejam obstruidos e que a descarga não esteja posicionada muito no alto; vêr esquema de ligação.

OS RESULTADOS DE LAVAGEM NÃO SÃO SATISFATÓRIOS
