MANUALE UTENTE AGB 655/DP - INSTRUCTION FOR USE WHIRLPOOL

AGB 649/WP AGB 650/DP AGB 651/DP AGB 652/DP AGB 653/DP AGB 654/DP AGB 655/DP AGB 657/WP AGB 661/WP AGB 662/DP ADN 409

1 Avvertenze per la sicurezza e l’uso 2 Caratteristiche tecniche 3 Installazione e posizionamento 4 istruzioni per l’installatore 5 Prima messa in funzione per l’ installatore 6 Istruzioni per l’utente modelli meccanici 7 Manutenzione e pulizia (utente) 8 Problemi ed anomalie (utente) Vi ringraziamo per la scelta del prodotto. Consigliamo di leggere attentamente tutte le istruzioni contenute nel manuale per conoscere le condizioni più idonee per un corretto utilizzo della lavastoviglie.

ISTRUZIONI TECNICHE: Sono destinate al personale qualificato che deve eseguire l’installazione, la messa in servizio, il collaudo, ed eventuali interventi di assistenza.

ISTRUZIONI PER L’UTENTE: Indicano i consigli d’uso, la descrizione dei comandi e le corrette operazioni di pulizia e manutenzione della lavastoviglie.

Tensione di alimentazione

Potenza max. assorbita

Potenza resistenza boiler

Potenza resistenza vasca

Potenza pompa lavaggio

Pressione acqua alimentazione

Consumo acqua per ciclo di risciacquo

Durata cicli standard con alimentazione acqua a 50°C

H05VV-F H05VV-F H05VV-F Temperatura acqua alimentazione Temperatura acqua alimentazione versioni “A” (addolcitore incorporato) Durezza acqua alimentazione

Tipo di cavo di alimentazione

3 INSTALLAZIONE E POSIZIONAMENTO INSTALLAZIONE E POSIZIONAMENTO Portare la lavastoviglie sul luogo di installazione, rimuovere l’imballo, verificare l’integrità dell’apparecchio e dei componenti, in caso di danni questi devono essere notificati per iscritto al trasportatore. Gli elementi di imballaggio (sacchetti di plastica, polistirolo espanso, chiodi, ecc.) non devono essere lasciati alla portata di bambini ed animali domestici, in quanto potenziali fonti di pericolo. Tutti i materiali utilizzati per l’imballo sono compatibili con l’ambiente. Essi possono essere conservati senza pericolo, o essere smaltiti presso un apposito centro di smaltimento rifiuti. I componenti in materiale plastico soggetti ad eventuale smaltimento con riciclaggio sono contrassegnati nei seguenti modi: PE polietilene: pellicola esterna imballo, sacchetto istruzioni, sacchetti di protezione. PP polipropilene: reggette. PS polistirolo espanso: angolari di protezione, coperchio imballo. I componenti in legno e cartone possono essere smaltiti rispettando le norme vigenti. Alla dismissione del prodotto evitare di disperderlo nell’ambiente; lo smantellamento deve avvenire nel rispetto delle norme vigenti. Tutte le parti metalliche sono in acciaio inossidabile e smontabili. Le parti in plastica sono contrassegnate con il simbolo del relativo materiale. POSIZIONAMENTO: Attenzione: l’impianto interno ed i locali in cui vengono installate apparecchiature per comunità, devono rispondere alle normative vigenti. Il costruttore declina ogni responsabilità per danni diretti o indiretti a persone o cose derivanti dal mancato rispetto di dette normative. Prima dell’installazione verificare che nelle adiacenze non vi siano o siano adeguatamente protetti, oggetti e materiali che potrebbero essere danneggiati dal vapore acqueo o da schizzi di soluzione di lavaggio. Posizionare la lavastoviglie nel punto desiderato e togliere la pellicola protettiva. Livellare la lavastoviglie (aiutandosi con una livella) sui quattro piedini regolati in modo da garantirne la stabilità; ogni altra soluzione deve essere approvata dal costruttore.

4 ISTRUZIONI PER L’INSTALLATORE ALLACCIAMENTO IDRAULICO E SCARICO: I tubi idraulici ed il cavo di alimentazione elettrica fuoriescono dalla zona posteriore. Allacciare il tubo di alimentazione idrica ad una presa con bocca filettata ¾” gas. Per il collegamento alla rete idrica utilizzare solamente tubi nuovi; tubi vecchi o usati non devono essere utilizzati. La pressione dinamica di alimentazione dovrà essere compresa tra 2 e 4 bar, se superiore è necessario installare un riduttore di pressione. E’ indispensabile installare un rubinetto generale sulla tubazione di arrivo acqua di alimentazione; il rubinetto dovrà essere accessibile ad installazione terminata, non installare il rubinetto dietro la lavastoviglie. La durata cicli dichiarata è riferita ad alimentazione con acqua calda 50°C. In caso di alimentazione ad acqua fredda la durata potrebbe aumentare in relazione alla temperatura dell’acqua in ingresso, essendo la lavastoviglie dotata di risciacquo a temperatura e pressione costanti. SCARICO: Ogni lavastoviglie è già dotata di tubo per il collegamento allo scarico; questo sarà da prevedersi a pavimento, con piletta a sifoide. Attenzione: accertarsi che i tubi di alimentazione e scarico non siano piegati, strozzati o schiacciati dopo l’installazione.

Allacciamento elettrico

Il collegamento elettrico della lavastoviglie ed eventuali apparecchi supplementari va affidato a personale autorizzato e qualificato, nel rispetto delle norme vigenti; osservare inoltre le disposizioni tecniche di allacciamento. La potenza totale installata è riportata sulla targhetta dati tecnici dell’apparecchio. Insieme alla lavastoviglie non devono essere protetti altri apparecchi. L’esercente dovrà provvedere all’installazione, secondo le norme vigenti, di un interruttore generale sulla linea di alimentazione elettrica e di un interruttore differenziale compatibile con le caratteristiche della macchina. Tali interruttori devono essere installati vicino alla lavastoviglie, essere facilmente accessibili dopo l’installazione e garantire la disconnessione completa della rete elettrica nelle condizioni della categoria di sovratensione III. Attenzione!!! La lavastoviglie è priva di tensione solamente quando l’interruttore generale è disinserito. Collegare l’apparecchio al sistema equipotenziale utenza. Il morsetto per il collegamento è posto nella zona posteriore inferiore della macchina. Il conduttore di protezione (PE) è di colore giallo-verde, il conduttore neutro (N) di colore blu e i conduttori di fase (L1, L2, L3) di colore nero, grigio e marrone.

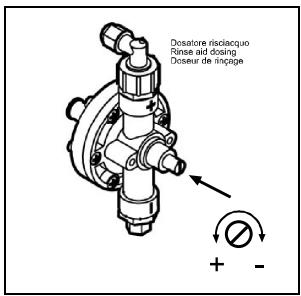

5 PRIMA MESSA IN FUNZIONE ( Installatore ) PRIMA MESSA IN FUNZIONE Il sistema elettrico di protezione deve essere sottoposto ad un test funzionale prima della messa in esercizio. L’installazione deve essere eseguita e/o verificata dal rivenditore autorizzato che si occuperà della prima messa in funzione e delle istruzioni relative al funzionamento della lavastoviglie. PREPARAZIONE ALL’USO Importante: Il dosatore brillantante è sempre presente, il dosatore detersivo solamente su alcuni modelli. Se entrambi i dosatori sono presenti posizionare i contenitori esterni di detergente e brillantante ed inserirvi i rispettivi tubi di pescaggio posti sul retro della macchina. Tubo rosso: detergente tubo trasparente: brillantante Prima di introdurre i tubi nei contenitori applicare alle estremità il peso (necessario a mantenere il pescaggio sul fondo del contenitore) ed il filtro come indicato in figura. Per la regolazione agire sulle viti di regolazione indicate in figura, si raccomanda di fare eseguire la regolazione dal personale delle società fornitrici di prodotti di detergenti. Se il dosatore detergente non è premontato, è possibile installarlo successivamente ordinando il KIT relativo. In alternativa è possibile collegare un dosatore esterno eseguendone il collegamento elettrico con un cavo 2x0,5 mm tipo H05 RN-F, inserito attraverso il passaggio indicato nello schema CARATTERISTICHE TECNICHE e collegato come da schema elettrico in dotazione alla lavastoviglie. Il dosatore deve essere 230V/50 Hz con potenza massima assorbita di 15 W. Collegare al dosatore detergente esterno alla lavastoviglie attraverso il tubo rosso sopraccitato.

Simbolo pulsante on/off

Lampade spia funzioni

Simbolo pulsante ciclo lavaggio Simbolo pulsante rigenerazione

Simbolo pulsante pompa scarico Simbolo lampada spia boiler risciacquo

Usare solamente detergenti e brillantanti per lavastoviglie industriali. Non utilizzare detergenti previsti per il lavaggio a mano. Consigliamo l’utilizzo di prodotti appositamente studiati per questa lavastoviglie. Durante il rabbocco dei serbatoi fare attenzione a non scambiare i prodotti, questo potrebbe provocare malfunzionamenti e danni alla lavastoviglie. Non mescolare detergenti diversi, si danneggerebbe il dispositivo dosatore. I detergenti per lavastoviglie industriali possono provocare gravi irritazioni. Rispettare attentamente le istruzioni del produttore di detersivo riportate sulla confezione. Aprire il rubinetto di rete dell’acqua (utenza).

Verificare: Il livello di detergente e brillantante nei contenitori.

Il corretto posizionamento dei filtri, la rotazione degli irroratori, l’assenza di corpi estranei nella lavastoviglie.

Inserire l’interruttore generale (utenza), sul display compare “OFF”.

Scelta del programma

PROGRAMMA TIPOLOGIA DI SPORCO DURATA (*)

Bicchieri, tazzine, Piatti poco sporchi

Breve circa 120 secondi

Posate e piatti molto sporchi

Media circa 180 secondi

(*) La durata cicli sopraindicata si riferisce ad allacciamento trifase, con alimentazione ad acqua calda a 50°C. In caso di alimentazione ad acqua fredda la durata cicli potrebbe aumentare in relazione alla temperatura dell’acqua in ingresso.

Carico delle stoviglie

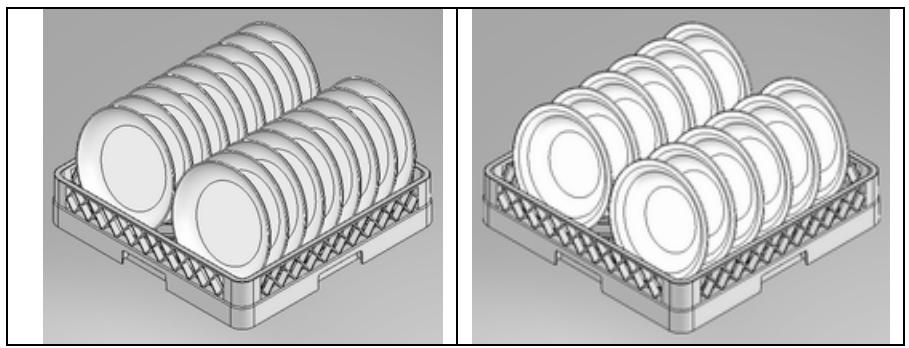

Piatti Il cesto può contenere 12 piatti fondi o 18 piatti piani. Asportare dai piatti i residui solidi (ossa, bucce, noccioli, ecc.); lasciare preventivamente in ammollo in acqua fredda piatti con residui secchi di formaggio, uovo……ecc.

Bicchieri Posizionare i bicchieri rivolti verso il basso.

Posate Utilizzare l’apposito/i cestino. Disporre le posate alla rinfusa preferibilmente con il manico rivolto verso il basso, facendo attenzione a non ferirsi con i rebbi delle forchette e le lame dei coltelli.

Primo utilizzo giornaliero (vasca e boiler vuoti)

Il pannello visualizzato nel manuale e la grafica potrebbero mostrare funzioni non presenti nella vostra macchina.

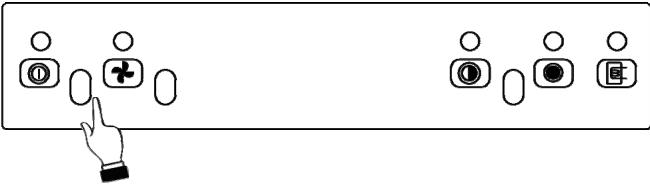

Azioni e cosa accade Azionare l’interruttore a muro, aprire la porta inserire il troppo pieno, chiudere la porta: Premere il pulsante , si accendono la lampada spia di linea, la lampada spia del ciclo e se presente la lampada spia della pompa scarico; caricamento acqua in boiler ed in vasca. A caricamento boiler e vasca ultimati si accende la lampada spia boiler e si spegne la lampada spia pompa scarico ( se presente ).

Caricare il cestello

Selezionare il programma desiderato ( solo nei modelli con selettore cicli ) premendo: Ciclo breve oppure Ciclo medio

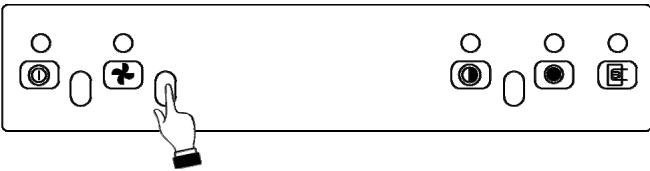

Attendere che la lampada spia boiler Per avviare il ciclo di lavaggio premere

Ciclo in corso, la lampada spia ciclo si accende. Se si apre la porta durante il ciclo il programma si arresta, quando viene richiusa il programma si azzera; per riavviare premere nuovamente il pulsante del ciclo

A programma terminato la lampada spia ciclo si spegne e si accenderà la lampada spia boiler

Scaricare il cestello

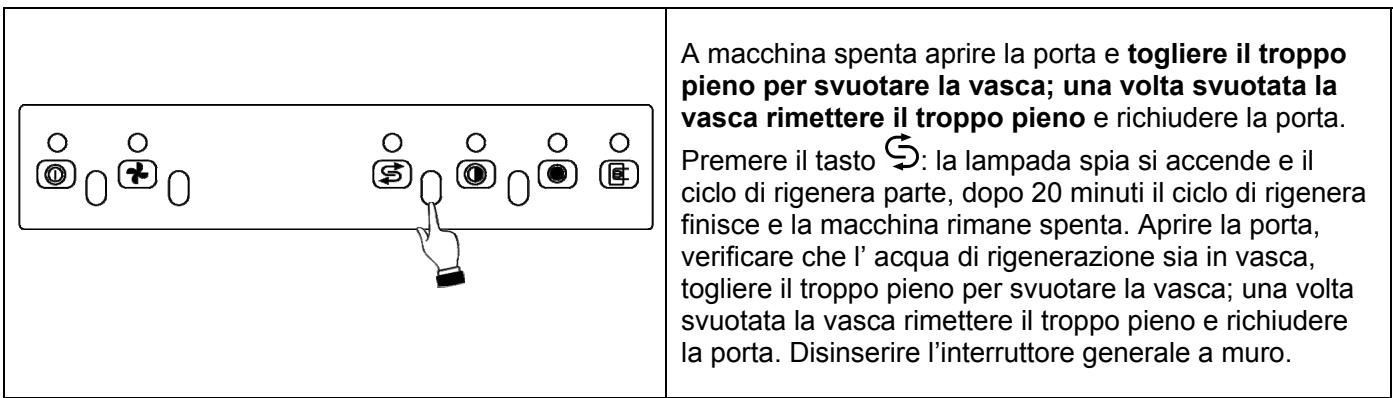

Ciclo resine (solo per modelli provvisti di addolcitore acqua) A macchina spenta aprire la porta e togliere il troppo pieno per svuotare la vasca; una volta svuotata la vasca rimettere il troppo pieno e richiudere la porta. : la lampada spia si accende e il Premere il tasto ciclo di rigenera parte, dopo 20 minuti il ciclo di rigenera finisce e la macchina rimane spenta. Aprire la porta, verificare che l’ acqua di rigenerazione sia in vasca, togliere il troppo pieno per svuotare la vasca; una volta svuotata la vasca rimettere il troppo pieno e richiudere la porta. Disinserire l’interruttore generale a muro.

Durante l’esecuzione del ciclo di rigenera non sarà possibile eseguire nessuna operazione, va effettuato sempre a vasca vuota. Rifornimento sale rigenerante (per modelli provvisti di addolcitore dell’acqua) Eseguire il rifornimento sale quando non è presente acqua in vasca per evitare che acqua di lavaggio entri nel dispositivo addolcitore acqua; estrarre sempre la spina di alimentazione dalla presa di rete prima di eseguire l’operazione. Ricordarsi di rimettere la spina di alimentazione nella presa dopo aver effettuato l’operazione. Attenzione: usare solamente sale specifico, non utilizzare sale alimentare. Il serbatoio del sale ha una capacità di circa 1 kg di sale in grani. Il serbatoio è situato sul fondo della vasca. Dopo avere estratto il cestello svitare il tappo e versare il sale utilizzando l’imbuto in dotazione. Prima di avvitare nuovamente il tappo rimuovere gli eventuali residui di sale in prossimità dell’apertura.

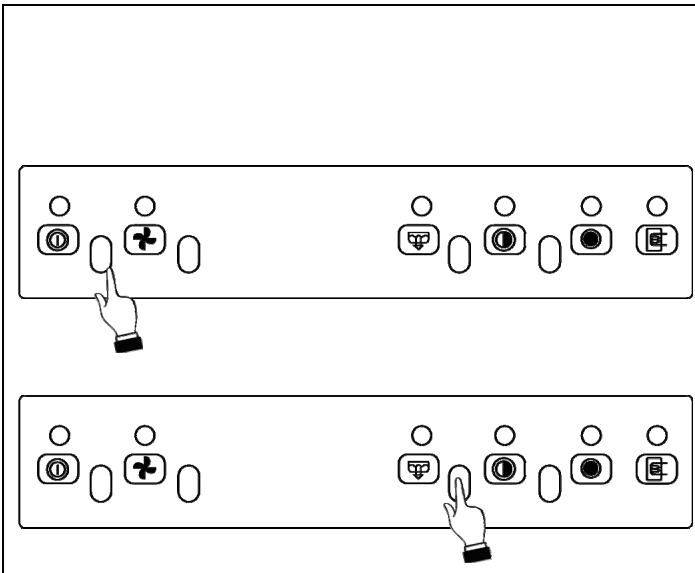

Scarico totale a fine giornata Scarico totale a fine giornata (modelli con pompa scarico) , aprire Spegnere la macchina premendo il tasto la porta togliere il troppo pieno, tenere premuto il pulsante pompa scarico sino al completo svuotamento della vasca. Per rendere nuovamente operativa la macchina è quindi necessario rimettere il troppo pieno in vasca chiudere la porta e premere il tasto on/off , oppure nel caso di fine servizio, disinserire l’interruttore generale a muro. Scarico totale a fine giornata (modelli senza pompa scarico) , aprire Spegnere la macchina premendo il tasto la porta togliere il troppo pieno, ed attendere il completo svuotamento della vasca. Rimettere il troppo pieno e richiudere la porta. Disinserire l’interruttore generale a muro.

Non spegnere la lavastoviglie con acqua in vasca, eseguire sempre lo scarico. A fine servizio, dopo aver effettuato lo scarico finale e l’eventuale rigenerazione spegnere la macchina premendo l’interruttore , disinserire l’interruttore a muro e chiudere il rubinetto d’intercettazione acqua. Non lasciare l' apparecchio inattivo acceso ed inutilizzato per periodi di tempo più o meno lunghi.

7 MANUTENZIONE E PULIZIA Nonostante non sia richiesta una particolare manutenzione programmata consigliamo di fare controllare la lavastoviglie da un tecnico specializzato due volte l’anno. N.B: danneggiamenti intenzionali o derivanti da incuria, negligenza, dal mancato rispetto delle prescrizioni, istruzioni e norme o da collegamenti errati, non sono da ritenersi responsabilità del costruttore.

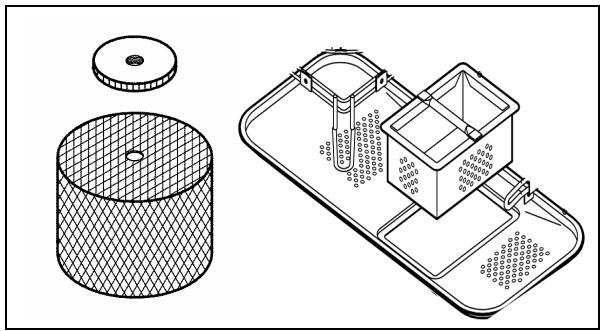

La lavastoviglie risponde al grado di protezione IPX4, ma è vietato utilizzare getti d’acqua diretti per la pulizia. PULIZIA DEL FILTRO DURANTE LA GIORNATA E’ consigliato, in caso di utilizzo particolarmente gravoso, effettuare ogni 30-40 cicli la pulizia del filtro, mantenendo la macchina in condizioni operative; per fare questo eseguire lo “scarico parziale vasca”. Rimuovere i filtri (è sufficiente sollevarli dalla loro sede come indicato in figura), facendo attenzione che residui grossolani non cadano nel pozzetto sotto i filtri, pulirli dai residui e risciacquarli abbondantemente, reinserendoli poi correttamente; non intervenire con oggetti appuntiti o taglienti. Pulire eventuali incrostazioni di calcare per evitare accumuli; - Pulire accuratamente e frequentemente le superfici con uno straccio umido; utilizzare detergenti neutri, non abrasivi, non contenenti sostanze a base di cloro, prodotti che corrodono e danneggiano l’acciaio inox. Non utilizzare i prodotti sopra elencati nemmeno per pulire il pavimento sotto la lavastoviglie o nelle vicinanze, per evitare che vapori o gocce possano produrre danni alle superfici in acciaio.

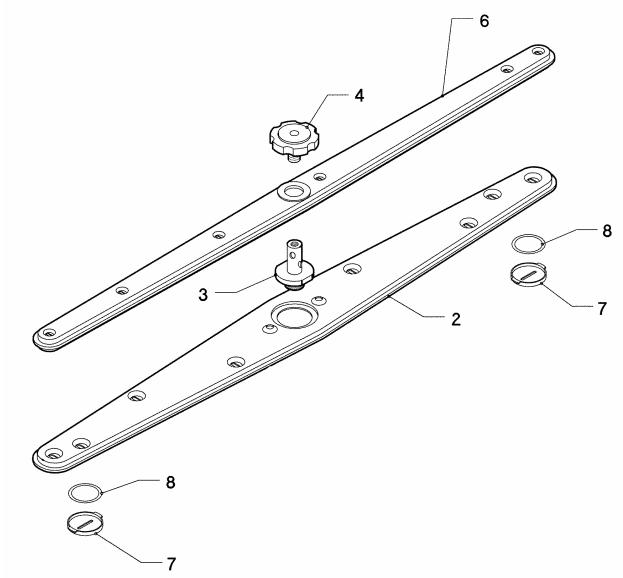

Smontare gli irroratori (inferiore e superiore 2-4), svitando la vite centrale (4); svitare i tappi alle due estremità degli irroratori di lavaggio (7). Pulire i fori e gli ugelli sotto un getto d’acqua corrente pulita, non intervenire con attrezzi che potrebbero provocare danni. Rimontare gli irroratori con cura.

Pulire esternamente la macchina con un panno umido e sapone neutro risciacquando ed asciugando attentamente.

Se si prevede di non utilizzare la lavastoviglie per un periodo di tempo piuttosto lungo, è necessario eseguire lo svuotamento del dispositivo erogazione di detergente e brillantante per evitare cristallizzazioni e danni alle pompe: Togliere i tubi di pescaggio dai contenitori del detergente e brillantante ed immergerli in un contenitore contenente di acqua pulita, eseguire alcuni cicli di lavaggio, eseguire scarico completo. Infine disinserire l’interruttore generale, chiudere il rubinetto d’entrata acqua, I tubi di pescaggio detergente e brillantante andranno nuovamente inseriti nei contenitori al momento della messa in funzione, facendo attenzione a non invertirli (tubo rosso = detergente; tubo trasparente = brillantante). Non lasciare l' apparecchio inattivo acceso ed inutilizzato per periodi di tempo più o meno lunghi.

8 PROBLEMI ED ANOMALIE (UTENTE)

PROBLEMA POSSIBILE CAUSA POSSIBILE RIMEDIO NON SI ACCENDE LA SPIA DI LINEA Manca tensione di rete

Verificare connessione alla rete elettrica.

IL PROGRAMMA DI LAVAGGIO NON SI AVVIA Il riempimento della lavastoviglie non è ancora terminato.

Attendere che la lampada spia boiler si accenda.

Fori di lavaggio degli irroratori intasati o incrostati

Smontare e pulire irroratori (7.2 Controlli periodici)

Detergente o brillantante insufficiente o non adeguato

Verificare tipo e quantità di detergente.

Piatti /bicchieri mal posizionati

Disporre adeguatamente piatti/bicchieri.

Bassa temperatura di lavaggio

Verificare temperatura visualizzata sul display, se inferiore ai 50° chiamare Assistenza.

Ciclo impostato inadeguato

Aumentare durata ciclo di lavaggio, in particolare se molto sporco o parzialmente essiccato.

RISCIACQUO INSUFFICIENTE Ugelli irroratori intasati Boiler incrostato di calcare

Verificare pulizia ugelli e se l’addolcitore eventualmente montato funziona correttamente.

BICCHIERI E POSATE MACCHIATI Brillantante inadeguato o non erogato correttamente. Durezza acqua superiore a 12°dF o molti sali disciolti

Verificare contenitore brillantante e se adeguato al tipo di acqua di rete. Se il problema permane contattare assistenza.

PRESENZA DI ACQUA IN VASCA DOPO LO SCARICO Tubo di scarico mal posizionato o parzialmente ostruito.

Verificare che il tubo e lo scarico della lavastoviglie non siano ostruiti e che lo scarico non sia posizionato troppo in alto; vedi schema di collegamento.

RISULTATI DI LAVAGGIO SCADENTI
