MODE D'EMPLOI AGB 655/DP - INSTRUCTION FOR USE WHIRLPOOL

1 Avertissements concernant la sécurité et l’utilisation 2 Caractéristiques techniques 3 Installation et mise en place 4 Instructions pour l’installateur 5 Première mise en service pour l’ installateur 6 Instructions pour l’utilisateur modèles mécaniques 7 Entretien et nettoyage (utilisateur) 8 Problèmes et anomalies (utilisateur) Nous vous remercions d’avoir choisi l’un de nos produits. Nous vous conseillons de lire attentivement toutes les instructions contenues dans la présente notice afin de connaître les conditions les plus appropriées pour une utilisation correcte du lave-vaisselle.

INSTRUCTIONS TECHNIQUES :

Elles sont destinées au personnel qualifié qui doit effectuer l’installation, la mise en service, le contrôle définitif ainsi que les éventuelles interventions d’assistance.

INSTRUCTIONS POUR L’UTILISATEUR :

Elles reportent les conseils d’utilisation, la description des commandes et les opérations correctes de nettoyage et d’entretien du lave-vaisselle.

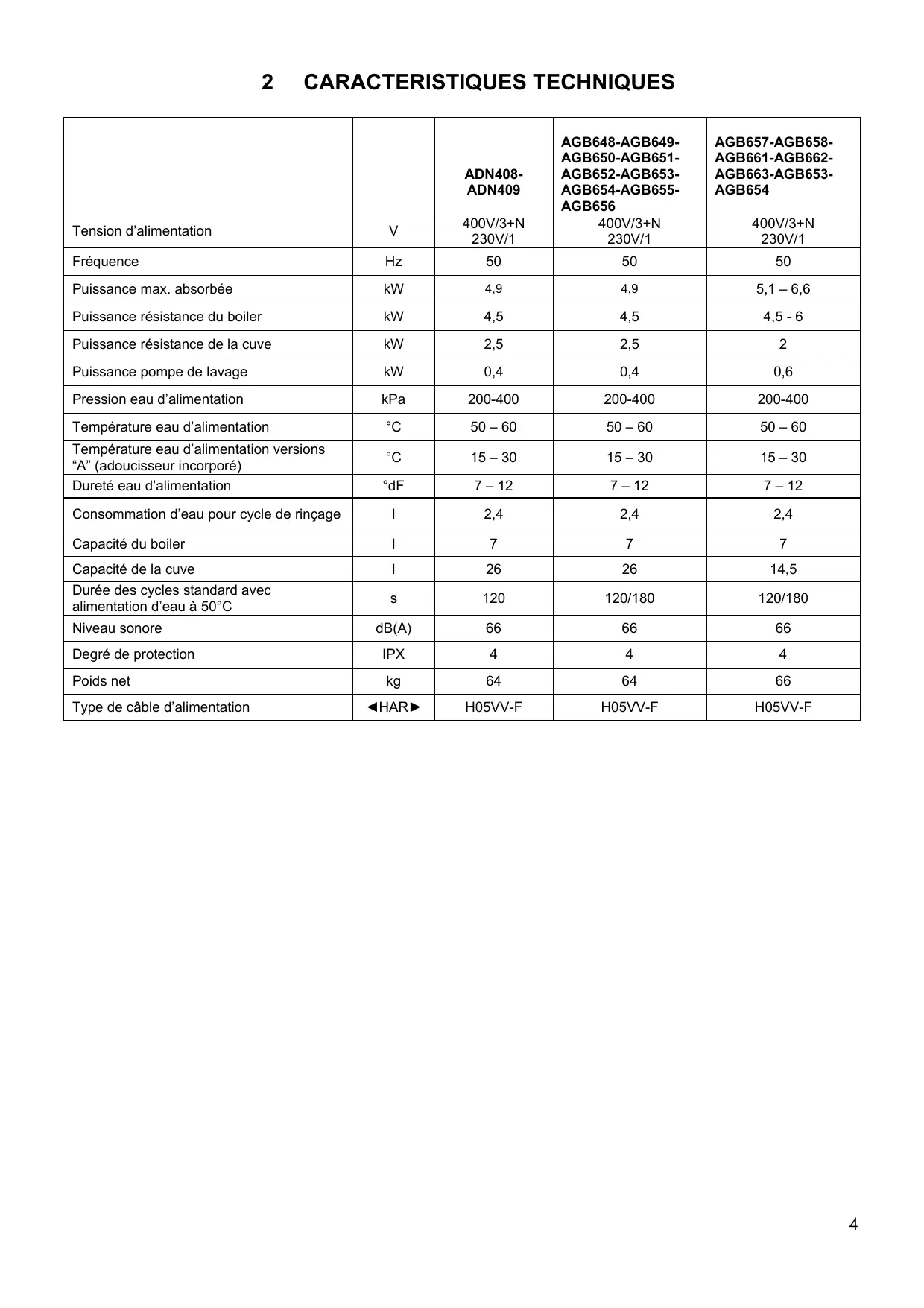

Puissance max. absorbée

Puissance résistance du boiler

Puissance résistance de la cuve

Puissance pompe de lavage

Pression eau d’alimentation

Consommation d’eau pour cycle de rinçage

Durée des cycles standard avec alimentation d’eau à 50°C

H05VV-F H05VV-F H05VV-F Température eau d’alimentation

Température eau d’alimentation versions “A” (adoucisseur incorporé) Dureté eau d’alimentation

Type de câble d’alimentation

3 INSTALLATION ET MISE EN PLACE INSTALLATION ET MISE EN PLACE Transporter le lave-vaisselle sur le lieu d’installation, enlever l’emballage, vérifier l’intégralité de l’appareil et de ses composants. En cas de dommages, ceux-ci doivent être notifiés par écrit au transporteur.

Les éléments d’emballage (sachets en plastiques, mousse de polystyrène, clous, etc.) ne doivent pas être laissés à la portée des enfants ni des animaux domestiques car ils représentent des sources potentielles de danger. Tous les matériaux utilisés pour l’emballage sont compatibles avec l’environnement. Ils peuvent être conservés sans danger ou être éliminés dans un centre spécialisé de collecte des déchets. Les éléments en plastique sujets à un éventuel recyclage sont regroupés de la façon suivante : PE polyéthylène : pellicule extérieure emballage, sachet notice d’emploi, sachets de protection. PP polypropylène : feuillards. PS mousse de polystyrène : coins de protection, couvercle emballage. Les éléments en bois et en carton doivent être éliminés conformément aux normes en vigueur. En cas d’élimination du produit, éviter de le jeter dans la nature ; la démolition doit avoir lieu conformément aux normes en vigueur. Toutes les parties métalliques sont en acier inoxydable et démontables. Les parties en plastique reportent le symbole du matériau correspondant. MISE EN PLACE : Attention : L’installation interne ainsi que les locaux dans lesquels sont installés les appareils pour les collectivités doivent être conformes aux normes en vigueur. Le constructeur décline toute responsabilité relative aux dommages directs ou indirects aux personnes ou aux choses dérivant du non respect desdites normes. Avant l’installation vérifier l'absence à proximité de l’appareil ou la protection adéquate d’objets ou de matériels susceptibles d’être endommagés par la vapeur d'eau ou par des éclaboussures de produit de lavage. Positionner le lave-vaisselle à l’endroit souhaité et enlever la pellicule de protection. Mettre à niveau le lave-vaisselle (à l’aide d’un niveau) sur les quatre pieds réglés de manière à garantir sa stabilité ; toute autre solution doit être approuvée par le constructeur.

4 INSTRUCTIONS POUR L’INSTALLATEUR RACCORDEMENT HYDRAULIQUE ET EVACUATION :

Les tuyaux hydrauliques et le câble d’alimentation électrique sortent à l’arrière de l’appareil. Raccorder le tuyau d’alimentation d’eau à une prise à orifice fileté ¾” gaz. Pour le raccordement au réseau d’amenée d'eau, utiliser exclusivement des tuyaux neufs ; ne pas utiliser de vieux tuyaux ou des tuyaux ayant déjà servi. La pression dynamique d’alimentation devra être comprise entre 2 et 4 bars, si elle est supérieure il faut installer une réducteur de pression. Il faut absolument installer un robinet général sur la conduite d’amenée d’eau d’alimentation ; le robinet devra être accessible une fois que l’installation est terminée, ne pas installer le robinet derrière le lave-vaisselle. La durée des cycles déclarée se réfère à une alimentation à l’eau chaude à 50°C. En cas d’alimentation à l’eau froide, la durée pourrait augmenter en fonction de la température de l’eau en entrée, le lave-vaisselle prévoyant un rinçage à température et à pression constantes. EVACUATION : Tout lave-vaisselle est muni d’un tuyau pour le raccordement à l’évacuation ; celui-ci devra être prévu au sol, avec une bonde siphoïde. Attention: s’assurer que les tuyaux d’alimentation et d’évacuation ne sont pas pliés, étranglés ou écrasés après l’installation.

Branchement électrique

Le branchement électrique du lave-vaisselle et des éventuels appareils supplémentaires doit être confié à un personnel autorisé et qualifié, conformément aux normes en vigueur ; respecter

également les dispositions techniques de branchement. La puissance totale installée est reportée sur la plaquette des données techniques de l’appareil. Il est interdit de protéger d’autres appareils en même temps que le lave-vaisselle Le revendeur devra veiller à l’installation, conformément aux normes en vigueur, d’un interrupteur général sur la ligne d’alimentation électrique et d’un disjoncteur différentiel compatible avec les caractéristiques de l’appareil. Ces interrupteurs doivent être installés à proximité du lave-vaisselle, être facilement accessibles après l’installation et garantir la déconnexion complète du réseau électrique dans les conditions de la catégorie de surtension III. SI LE CABLE D’ALIMENTATION EST ENDOMMAGE IL DOIT ETRE REMPLACE PAR LE FABRICANT, SON SERVICE APRES VENTE OU DES PERSONNES DE QUALIFICATION SIMILAIR AFIN D’ EVITER UN DANGER Attention !!! Le lave-vaisselle est hors tension uniquement lorsque l’interrupteur général est fermé. -

Brancher l’appareil au système équipotentiel. La borne de branchement est placée en bas à l’arrière de l’appareil.

Le conducteur de protection (PE) est de couleur jaune-verte, le conducteur neutre (N) de couleur bleue et les conducteurs de phase (L1, L2, L3) de couleur noire, grise et marron.

5 PREMIERE MISE EN SERVICE ( Installateur )

PREMIERE MISE EN SERVICE Le système électrique de protection doit être soumis à un test fonctionnel avant toute mise en service. L’installation doit être exécutée et/ou vérifiée par le revendeur agréé qui veillera à la première mise en service et à fournir les instructions relatives au fonctionnement du lave-vaisselle. PREPARATION A L’UTILISATION Important : Le doseur du produit de rinçage est toujours présent, le doseur du produit de lavage n’est présent que sur certains modèles. Si les deux doseurs sont présents, placer les bacs extérieurs du produit de lavage et du produit de rinçage puis y introduire les tuyaux respectifs de tirant situés à l’arrière de l’appareil. Tuyau rouge : produit de lavage Tuyau transparent : produit de rinçage Avant d’introduire les tuyaux dans les bacs, appliquer aux extrémités le poids (nécessaire pour maintenir le tirant d’eau au fond du bac) et le filtre comme l’illustre la figure. Pour le réglage, agir sur les vis de réglage indiquées dans la figure. Il est recommandé de faire exécuter cette opération par le personnel du fournisseur des produits de lavage. Si le doseur du produit de lavage n’est pas pré-monté, il est possible de l’installer dans un second temps en commandant le KIT correspondant. Il est également possible de raccorder un doseur extérieur en exécutant le branchement électrique à l’aide d’un câble 2x0,5 mm type H05 RN-F, inséré à travers le passage indiqué dans le schéma CARACTÉRISTIQUES TECHNIQUES et branché comme l’illustre le schéma électrique fourni avec le lave-vaisselle. Le doseur doit être de 230V/50 Hz avec une puissance maximum absorbée de 15 W. Raccorder le doseur du produit de lavage extérieur au lave-vaisselle à travers le tuyau rouge cité ci-dessus.

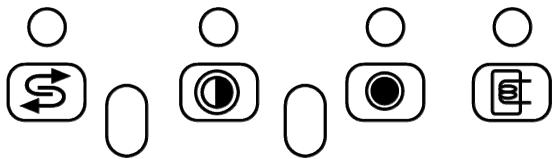

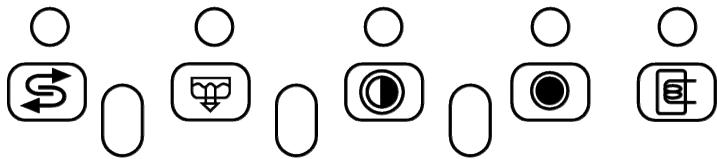

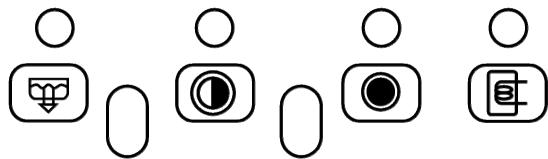

Symbole bouton marche/arrêt

Symbole bouton cycle de lavage Symbole bouton régénération

Symbole bouton pompe d’évacuation Symbole témoin boiler rinçage

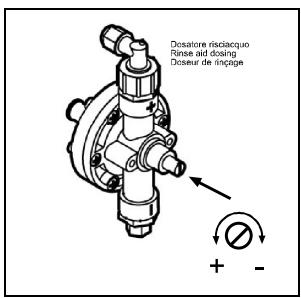

Utiliser exclusivement des produits de lavage et de rinçage pour lave-vaisselle industriels. Ne pas utiliser de produits vaisselle prévus pour le lavage à la main. Il est conseillé d’utiliser des produits spécialement conçus pour ce lave-vaisselle.

Pendant l’appoint des réservoirs, faire attention de ne pas échanger les produits car ceci pourrait entraîner de mauvais fonctionnements et des dommages au lave-vaisselle. Ne pas mélanger de produits de lavage différents car ceci endommagerait le dispositif de dosage. Les produits de lavage pour lave-vaisselle industriels peuvent causer de graves irritations. Respecter attentivement les instructions du fabricant du produit de lavage reportées sur l’emballage. Vérifier : Ouvrir le robinet du réseau d’eau (réseau).

Le niveau du produit de lavage et du produit de rinçage dans les bacs.

Le positionnement correct des filtres, la rotation des arroseurs, l’absence de corps étrangers dans le lave-vaisselle.

Enclencher l’interrupteur général

(réseau), sur l’afficheur apparaît “OFF”.

Chargement de la vaisselle

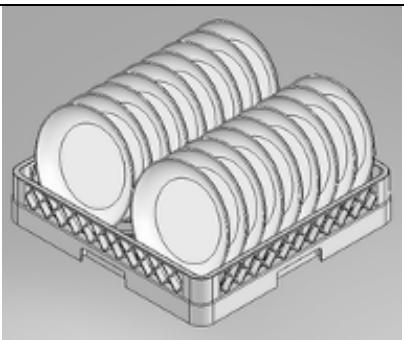

ASSIETTES Le panier peut contenir 12 assiettes creuses ou 18 assiettes plates.

Nettoyer les assiettes des résidus solides (os, épluchures, noyaux, etc.); laisser tremper au préalable dans l’eau froide les assiettes présentant des résidus secs de fromage, œuf,…etc.

CHARGEMENT DES VERRES Eliminer des verres tout résidu solide éventuel (écorces, noyaux, etc.).

Placer les verres tournés vers le bas.

COUVERTS Utiliser le panier prévu à cet effet. Disposer les couverts pêle-mêle de préférence avec le manche tourné vers le bas, en faisant attention de ne pas se blesser avec les dents des fourchettes et les lames des couteaux.

Première utilisation journalière (cuve et boiler vides)

Le panneau et les symboles présentés dans cette notice pourraient se référer à des fonctions non présentes dans votre appareil.

Actions et résultats

Enclencher l’interrupteur mural, ouvrir la porte, introduire le trop-plein, fermer la porte : appuyer sur le bouton de marche/arrêt , le témoin s’allume : chargement de l’eau dans le boiler et dans la cuve. une fois que les chargements du boiler et de la cuve sont terminés, le témoin boiler

Sélectionner le programme souhaité en appuyant sur :

Attendre que la lampe du boiler

Pour démarrer le cycle de lavage appuyer sur

Cycle en cours, le témoin du cycle s’allume. Si la porte est ouverte pendant le cycle le programme s’arrête, dès qu’elle est refermée le programme se réinitialise. Pour redémarrer, appuyer de nouveau sur le bouton du cycle

Une fois que le programme est terminé, le témoin du cycle s’éteint et le témoin du boiler

Décharger le panier.

Cycle résines (pour modèles équipés d’un adoucisseur d’eau)

Lorsque l’appareil est à l’arrêt, ouvrir la porte et enlever le trop-plein pour vider la cuve ; une fois que celle-ci est vide remettre le trop-plein et refermer la porte.

Presser la touche : le témoin s’allume et le cycle de régénération démarre, au bout de 20 minutes le cycle de régénération se termine et l’appareil reste arrêté. Ouvrir la porte, vérifier si l’eau de régénération est dans la cuve, enlever le trop-plein pour vider la cuve ; une fois que celle-ci est vide remettre le trop-plein et refermer la porte. Fermer l’interrupteur général mural.

Pendant l’exécution du cycle de régénération, il ne sera possible d'exécuter aucune opération. Il doit toujours être effectué lorsque la cuve est vide.

Ajout de sel régénérant (pour modèles équipés d’un adoucisseur d’eau) Effectuer l’ajout de sel quand la cuve est vide pour éviter que de l’eau de lavage n’entre dans le dispositif adoucisseur d’eau ; débrancher toujours la fiche d’alimentation de la prise de secteur avant d’exécuter cette opération. Rebrancher la fiche d’alimentation dans la prise une fois que l’opération est terminée. Attention : utiliser exclusivement du sel spécifique, ne pas utiliser de sel alimentaire. Le réservoir du sel a une capacité de 1 kg de sel en grains environ. Le réservoir est situé au fond de la cuve. Après avoir enlevé le panier, dévisser le bouchon et verser le sel à l’aide de l’entonnoir fourni avec l’appareil. Avant de visser de nouveau le bouchon, éliminer les éventuels résidus de sel à proximité de l’ouverture.

Evacuation totale en fin de journée

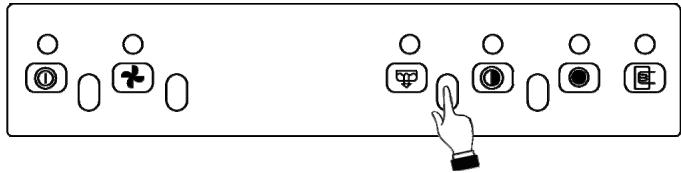

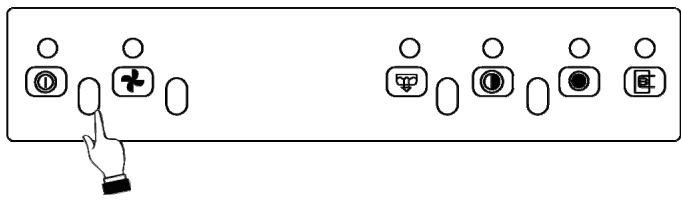

Évacuation totale en fin de journée (modèles avec pompe d’évacuation) Arrêter l’appareil en appuyant sur le bouton marche/arrêt

, ouvrir la porte, enlever le trop-

plein, appuyer sur le bouton pompe d’évacuation jusqu’à ce que la cuve soit complètement vidée.

Pour remettre l’appareil en marche il faut donc replacer le trop-plein dans la cuve, fermer la porte et presser le bouton marche/arrêt , ou en cas de fin de service, fermer l’interrupteur général mural. Évacuation totale en fin de journée (modèles sans pompe d’évacuation) Arrêter l’appareil en appuyant sur le bouton marche/arrêt , ouvrir la porte, enlever le tropplein, appuyer sur le bouton pompe d’évacuation. Remettre le trop-plein et refermer la porte. Fermer l’interrupteur général mural.

Ne pas arrêter le lave-vaisselle lorsque de l’eau est dans la cuve, exécuter toujours l’évacuation au préalable. En fin de service, après avoir effectué l’évacuation finale et l’éventuelle régénération, arrêter

, fermer l’interrupteur mural et fermer le l’appareil en appuyant sur le bouton marche/arrêt robinet de barrage de l’eau. Ne pas laisser l'appareil sous tension inactif et inutilisé pendant des périodes de temps plus ou moins longues.

7 ENTRETIEN ET NETTOYAGE Même si le lave-vaisselle ne nécessite aucun entretien programmé particulier, il est conseillé de le faire contrôler deux fois par an par un technicien spécialisé.

N.B: Le fabricant décline toute responsabilité relative à des endommagements intentionnels ou dus à l’incurie, à la négligence, au non respect des prescriptions, des instructions et des normes ou à des raccordements incorrects.

Le lave-vaisselle répond au degré de protection IPX4, mais il est interdit d’utiliser des jets d’eau directs pour le nettoyage.

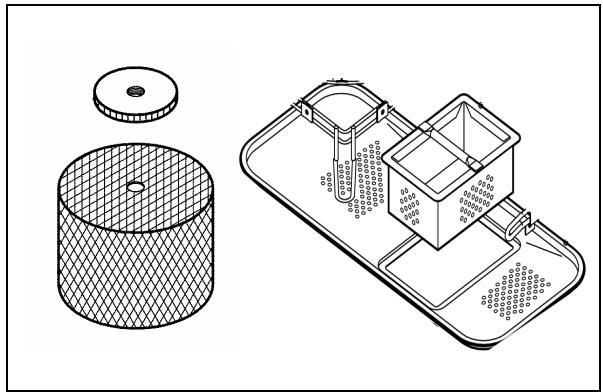

NETTOYAGE DU FILTRE PENDANT LA JOURNEE En cas d'utilisation particulièrement intense, il est conseillé d’effectuer le nettoyage du filtre tous les 30-40 cycles pour maintenir le bon fonctionnement de l’appareil. Pour cette opération, exécuter l’“évacuation partielle de la cuve”. Enlever les filtres (il suffit de les soulever de leur logement comme l’illustre la figure), en évitant de faire tomber des résidus grossiers dans le puits sous les filtres, nettoyer ces derniers des résidus et les rincer abondamment. Les replacer correctement. Pour cette opération ne pas utiliser d’objets pointus ou coupants. Nettoyer les éventuelles incrustations de calcaire pour éviter toute accumulation ; - Nettoyer soigneusement et fréquemment les surfaces à l’aide d’un chiffon humide. Utiliser des produits de nettoyage neutres, non abrasifs, dépourvus de substances à base de chlore, corrosives ou endommageant l’acier inox. Ne pas utiliser non plus les produits reportés ci-dessus pour nettoyer le sol sous le lave-vaisselle ou à proximité de celui-ci pour éviter que des vapeurs ou des gouttes ne puissent endommager les surfaces en acier.

Contrôles périodiques

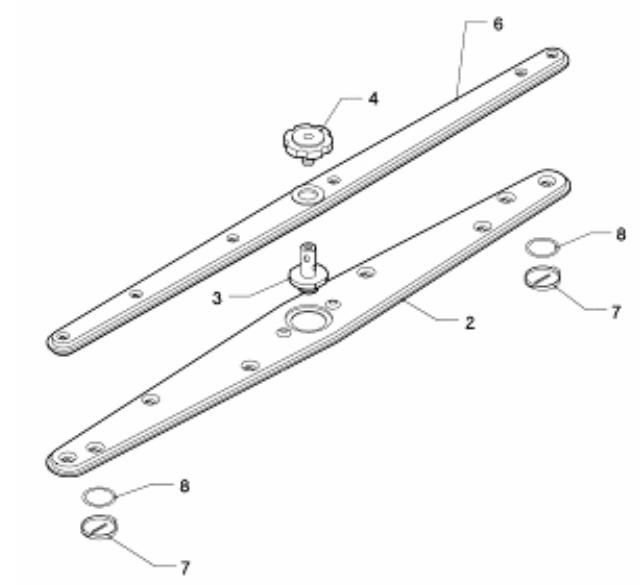

Démonter les arroseurs (inférieur et supérieur 2-4) en dévissant la vis centrale (4) ; dévisser les bouchons aux deux extrémités des arroseurs de lavage (7).

Nettoyer les trous et les gicleurs sous un jet d’eau courante propre, pour cette opération ne pas utiliser d’outils susceptibles de causer des dommages. Remonter soigneusement les arroseurs.

Nettoyer l’extérieur de l’appareil à l’aide d’un chiffon humide et de savon neutre puis rincer soigneusement et sécher.

Non utilisation prolongée

S’il est prévu de ne pas utiliser le lave-vaisselle pendant une période de temps plutôt longue, il faut effectuer la vidange du dispositif de distribution du produit de lavage et du produit de rinçage pour éviter toute cristallisation et tout dommage aux pompes : enlever les tuyaux de tirant des bacs des produits de lavage et de rinçage puis les plonger dans un récipient contenant de l’eau propre, exécuter quelques cycles de lavage, effectuer l’évacuation complète.

Enfin, fermer l’interrupteur général, fermer le robinet d’amenée d’eau. Les tuyaux de tirant des produits de lavage et de rinçage devront être réinsérés dans les bacs au moment de la mise en service, en prenant soin de ne pas les inverser (tuyau rouge = produit de lavage ; tuyau transparent = produit de rinçage). Ne pas laisser l'appareil sous tension inactif et inutilisé pendant des périodes de temps plus ou moins longues.

Absence de tension de réseau

Vérifier le branchement au réseau

Le remplissage du lave-vaisselle n’est pas encore terminé.

Attendre que le témoin du boiler s’allume.

Trous de lavage des arroseurs bouchés ou incrustés

Démonter et nettoyer les arroseurs

(10.2 Contrôles périodiques)

Produit de lavage ou produit de rinçage insuffisant ou non approprié

Vérifier le type et la quantité du produit de lavage.

Assiettes/verres mal rangés

Disposer les assiettes/verres de manière adéquate.

Basse température de lavage

Vérifier la température affichée, si elle est inférieure à 50° contacter le service après-vente.

Cycle sélectionné inadéquat

Augmenter la durée du cycle de lavage, notamment si la vaisselle est très sale ou sèche.

RINÇAGE INSUFFISANT Gicleurs des arroseurs bouchés

Boiler incrusté de calcaire

Vérifier la propreté des gicleurs et si l’adoucisseur éventuellement monté fonctionne correctement.

VERRES ET COUVERTS TACHES Produit de rinçage inadéquat et mal distribué.

Dureté de l’eau supérieure à 12°dF ou beaucoup de sels dissous

Vérifier si le bac du produit de rinçage correspond au type d’eau du réseau.

Si le problème persiste, contacter le service après-vente.

Tuyau d’évacuation mal positionné ou partiellement bouché

Vérifier si le tuyau et l’évacuation du lave-vaisselle ne sont pas obstrués et si le tuyau d’évacuation n’est pas positionné trop haut ; voir schéma de raccordement.
