MANUAL DE UTILIZADOR ACM 810 LX WHIRLPOOL

PORTUGUÊS Instalação Página 2 Instruções de utilização Página 48

antes de utilizarla.

A SUA SEGURANÇA E A DE TERCEIROS É MUITO IMPORTANTE Este manual e o próprio aparelho possuem mensagens importantes relativas à segurança, que deve ler e respeitar sempre.

Todas as mensagens relativas à segurança especificam o potencial perigo a que se referem e indicam a forma de

reduzir o risco de lesões, danos e choques eléctricos provenientes de uma utilização incorrecta do aparelho. Tenha

em atenção as instruções seguintes:

- Deve desligar o aparelho da rede eléctrica antes de efectuar qualquer intervenção de instalação.

- A instalação e a manutenção devem ser efectuadas por um técnico especializado, de acordo com as instruções

do fabricante e respeitando as normas locais em vigor em matéria de segurança. Não repare nem substitua

nenhuma peça do aparelho a não ser que especificamente indicado no manual de utilização.

- A ligação do aparelho à terra é obrigatória.

- O cabo de alimentação deverá ter um comprimento suficiente para permitir a ligação do aparelho, encastrado

no móvel, à rede eléctrica.

- Para que a instalação esteja em conformidade com as normas de segurança actuais, deverá utilizar um disjuntor

multipolar com uma distância mínima entre os contactos de 3 mm.

- Não utilize tomadas múltiplas nem extensões.

- Não puxe o cabo de alimentação do aparelho.

- Após a instalação do aparelho, os componentes eléctricos devem estar inacessíveis ao utilizador.

- O aparelho destina-se apenas a uso doméstico para a cozedura de alimentos. Estão proibidos outros tipos de

utilização (por ex.: aquecer divisões). O fabricante declina toda e qualquer responsabilidade por uma utilização

inadequada ou por uma regulação errada dos comandos.

- O aparelho e os componentes acessíveis ficam quentes durante o funcionamento. Seja cuidadoso e evite tocar

nos elementos de aquecimento. Mantenha as crianças com idade inferior a 8 anos afastadas do aparelho a

menos que estejam vigiadas em permanência.

- As partes acessíveis ficam muito quentes durante o funcionamento. Mantenha as crianças afastadas e vigiadas

para que não brinquem com o aparelho.

- Durante e após a utilização, não toque nas resistências do aparelho. Evite o contacto com panos ou outros

materiais inflamáveis até que todos os componentes do aparelho arrefeçam suficientemente.

- Não coloque materiais inflamáveis no aparelho ou perto dele.

- As gorduras e óleos aquecidos incendeiam-se facilmente. Vigie a cozedura dos alimentos ricos em gordura e óleo.

- Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com

capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e de conhecimentos, caso

sejam supervisionados ou se receberem instruções relativas à utilização segura do aparelho e compreendam os

perigos envolvidos. As crianças não devem brincar com o aparelho. Os procedimentos de limpeza e de

manutenção não devem ser realizados por crianças sem supervisão.

- Não coloque na zona de cozedura objectos metálicos, como utensílios de cozinha (facas, garfos, colheres,

tampas, etc.), pois podem ficar quentes.

- É obrigatória a instalação de um painel de separação, não fornecido com o equipamento, no compartimento por

- Se a superfície partir, desligue o aparelho para evitar a ocorrência de eventuais choques eléctricos.

INSTRUÇÕES DE SEGURANÇA IMPORTANTES Este é o símbolo de perigo, relativo à segurança, que alerta para potenciais riscos para o operador ou para terceiros.

Todas as mensagens relativas à segurança são precedidas do símbolo de perigo e dos termos seguintes:

PERIGO Indica uma situação perigosa que, se não for evitada, provoca lesões graves.

AVISO Indica uma situação perigosa que, se não for evitada, pode provocar lesões

PORTUGUÊS Instalação Página 2 Instruções de utilização PáginaPT49

- O aparelho não deve ser activado através de um temporizador externo ou de um sistema de comando à

- A cozedura com gordura ou óleo numa placa sem vigilância é perigosa e poderá resultar em incêndio. NUNCA tente

apagar um incêndio com água; desligue o aparelho e tape a chama com uma tampa ou um cobertor anti-fogo.

Perigo de incêndio: não guarde objectos nas superfícies de cozedura.

- Não utilize produtos de limpeza a vapor.

- Não coloque objectos metálicos tais como facas, garfos, colheres e tampas sobre a superfície da placa pois

poderão ficar quentes.

- Após a utilização, desligue o elemento de aquecimento da placa no respectivo comando e não confie no

detector de panelas.PT50

Eliminação da embalagem

O material da embalagem é 100% reciclável, conforme confirmado pelo símbolo de reciclagem ( ). Os diversos materiais da embalagem não devem ser abandonados

no meio ambiente, mas sim eliminados em conformidade com as normas estabelecidas pelas autoridades locais.

Eliminação do produto

Este aparelho está classificado de acordo com a Directiva Europeia 2002/96/EC sobre Resíduos de equipamento eléctrico e electrónico (REEE).

Ao assegurar a eliminação correcta deste produto, estamos a proteger o ambiente e a saúde humana contra riscos potencialmente negativos.

O símbolo no produto, ou na documentação que acompanha o produto, indica que este produto não deve ser tratado como resíduo doméstico, devendo ser

entregue num centro de recolha que proceda à reciclagem de equipamentos eléctricos e electrónicos.

Para obter melhores resultados, recomendamos que:

• Use panelas e frigideiras com um diâmetro de base igual ao da zona de cozedura.

• Utilize apenas panelas e frigideiras com fundo plano.

• Se possível, mantenha as panelas tapadas durante a cozedura.

• A utilização da panela de pressão reduz significativamente o consumo de energia e o tempo de cozedura.

• Coloque a panela no centro da zona de cozedura desenhada na placa.

- Este forno, que se destina a entrar em contacto com produtos alimentares, está em conformidade com a norma ( ) n.º 1935/2004 e foi concebido, fabricado e

comercializado em conformidade com os requisitos de segurança da directiva de “Baixa tensão” 2006/95/CE (a qual substitui a directiva 73/2/ 3/CEE e

subsequentes emendas), os requisitos de protecção da directiva “EMC” 2004/108/CE.

Para verificar se o recipiente é adequado à placa de indução, utilize um ímã: as panelas que não são magneticamente identificáveis não são adequadas.

- Certifique-se de que o fundo das panelas não está áspero, pois poderia riscar a superfície da placa. Verifique a loiça.

- Não apoie os tachos e as frigideiras quentes na superfície do painel de comando da placa. Pode provocar danos.

CONSELHOS PARA A PROTECÇÃO DO AMBIENTE DECLARAÇÃO DE CONFORMIDADE ANTES DA UTILIZAÇÃO IMPORTANTE: se as panelas não tiverem as dimensões correctas, as zonas de cozedura não se acendem. Utilize apenas panelas que possuam o símbolo

de “SISTEMA DE INDUÇÃO” (Figura ao lado). Antes de ligar a placa, coloque a panela na zona de cozedura pretendida.

Depois de desembalar o produto, verifique se sofreu danos durante o transporte e, em caso de problemas, contacte o seu revendedor ou o Serviço Pós-venda.

Para as dimensões do móvel de embutir e instruções de instalação, consulte as imagens na página 2.

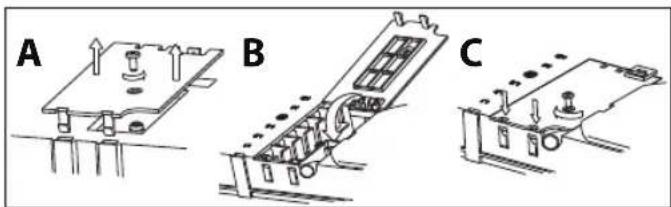

PREPARAÇÃO DO MÓVEL DE EMBUTIR Ligação ao painel de terminais

Para a ligação eléctrica, utilize um cabo de tipo H05RR-F como indicado na tabela em baixo.

- Mantenha ou remova os jumpers entre os parafusos da régua de terminais L1-L2 e N1-N2, de acordo com o esquema de ligações (consulte a figura).

- Se o cabo for fornecido, consulte as instruções de ligação fornecidas com o cabo.

- Verifique se os seis parafusos da régua de terminais estão apertados após a ligação dos cabos.

Exemplo de jumper presente (esquerda) ou removido (direita). Consulte o esquema de ligações para mais informações (os jumpers podem estar entre L1-L2 e entre N1-N2).

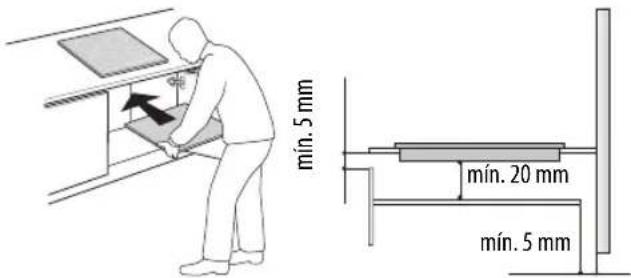

- Instale um painel de separação

por baixo da placa de cozedura.

- A parte inferior do produto não

deve ficar acessível após a

- Para instalar um forno por baixo

da placa, não coloque o painel de

• A distância entre a parte inferior do aparelho e o painel de separação deve respeitar as dimensões indicadas na figura.

• Para um correcto funcionamento do produto, não tape a abertura mínima entre a bancada de trabalho e o lado superior da placa do móvel (mín. 5 mm).

• Em caso de instalação de um forno debaixo da placa, certifique-se de que ele está equipado com um sistema de arrefecimento.

• Não instalar a placa por cima do lava-louça ou da máquina de lavar, para que os circuitos electrónicos não entrem em contacto com vapor ou humidade, o que os pode danificar.

• No caso de instalação com fios, contactar o Serviço Pós-venda e solicitar a montagem do kit de parafusos 4801 211 00112.

• Para remover a placa, utilize uma chave de fendas (não fornecida) e mexa nas molas periféricas na parte inferior do produto.

LIGAÇÃO À REDE ELÉCTRICA AVISO

- Desligue o aparelho da rede eléctrica.

- O aparelho deverá ser instalado por um técnico qualificado, com conhecimento das normas de

segurança e de instalação em vigor.

- O fabricante rejeita qualquer responsabilidade por danos a pessoas, animais ou bens materiais no caso de incumprimento das directivas

fornecidas neste capítulo.

- O cabo de alimentação deverá ter um comprimento suficiente para permitir a remoção da placa de fogão do tampo.

- Certifique-se de que a tensão indicada na chapa de características situada no fundo do aparelho corresponde à da habitação na qual vai ser instalado.

Condutores Quantidade x dimensões

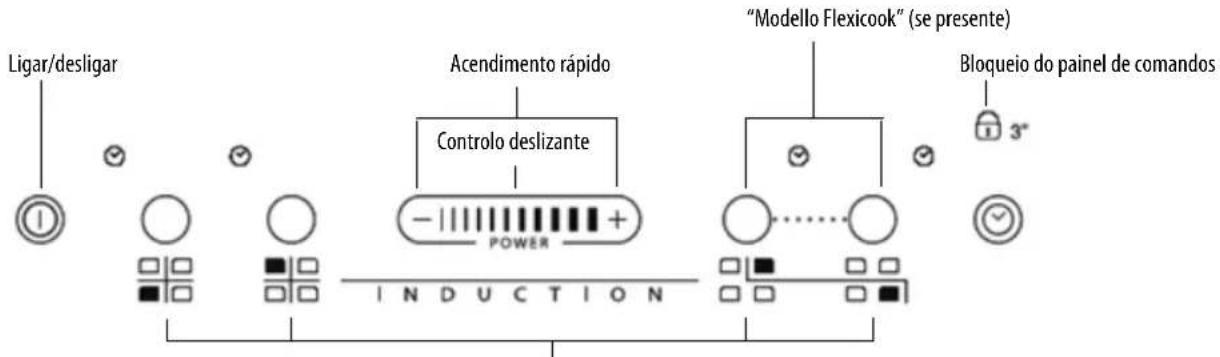

Descrição do painel de comandos

Ligar/desligar a placa

Para ligar a placa, prima durante cerca de 2 segundos a tecla até que os visores das zonas de cozedura se acendam. Para desligar, toque na mesma tecla até que os

visores se apaguem Todas as zonas de cozedura são desactivadas.

Se a placa já tiver sido utilizada, o indicador de calor residual “H” permanece activo até que as zonas de cozedura arrefeçam.

Se 10 segundos depois de ligar a placa, não for seleccionada nenhuma função, a placa desactiva-se automaticamente.

Activação e regulação das zonas de cozedura

Após acender a placa, activar a zona desejada premindo a tecla circular correspondente e colocar a panela na zona escolhida. Graças ao controlo deslizante é possível

seleccionar a potência desejada, desde um nível mínimo de 0 a um máximo de 9 ou booster “P”, quando disponível.

Para aumentar o nível da potência, deslize o dedo pelo controlo deslizante da esquerda para a direita e, para diminuir, deslize o dedo no sentido oposto. Em alternativa,

utilize as teclas de acesso rápido “+” e “-”.

Desactivação das zonas de cozedura

Para desligar a zona de cozedura, prima a tecla correspondente por mais de 3 segundos.

A zona de cozedura desliga-se e, se a zona estiver ainda quente, a letra “H” surge no visor da zona.

Bloqueio do painel de comandos

A função bloqueia os comandos para evitar a activação acidental da placa. Para activar o bloqueio do painel de comandos, ligue a placa e prima a tecla Timer durante três segundos;

um sinal sonoro e um indicador luminoso perto do símbolo da chave assinalam a activação. O painel de comandos fica bloqueado, à excepção da função de desactivação. Para

desactivar o bloqueio dos comandos, repita o procedimento de activação. O ponto luminoso apaga-se e a placa fica novamente activa.

A presença de água, líquido derramado das panelas ou objectos de qualquer espécie pousados sobre a tecla por baixo do símbolo podem provocar a activação ou

desactivação involuntária da função de bloqueio do painel de comandos.

Temporizador (Timer)

O temporizador pode ser utilizado para programar o tempo de cozedura por um máximo de 99 minutos (1 hora e 39 minutos) para todas as zonas de

Seleccione a zona de cozedura a utilizar com o temporizador e prima Timer; um sinal sonoro avisa que a função foi activada (consulte a figura). O visor

exibe “00” e a indicação LED acende-se. Diminua e aumente o valor do temporizador com as teclas “+” e “-” e o controlo deslizante. Após decorrido

o tempo programado, é emitido um sinal sonoro e a zona de cozedura desliga-se automaticamente. Para desactivar o temporizador, prima a tecla

Timer por 3 segundos.

Repita os pontos acima para programar o temporizador numa zona diferente. O visor do temporizador exibe sempre o temporizador da zona

seleccionada ou o temporizador mais breve.

Para modificar o desactivar o temporizador, prima o botão de selecção da zona de cozedura do temporizador em questão.

INSTRUÇÕES DE UTILIZAÇÃO Bloqueio do painel de comandosComandos de regulação das zonas de cozedura e respectivo visorLigar/desligar“Modello Flexicook” (se presente)Acendimento rápidoControlo deslizante

Indicador de potênciaIndicação da zona de cozedura seleccionadaPosicionamento da zona de cozeduraFuncionamento do controlo deslizanteAumentar o nível de potênciaDiminuir o nível de potênciaPT53

Avisos do painel de comandos

Indicador de calor residual.

A placa está equipada com um indicador de calor residual para cada zona de cozedura. Este indicador mostra quais são as zonas de cozedura ainda com

temperatura elevada.

Se aparecer no visor, a zona de cozedura ainda está quente. Se a zona apresentar esta indicação, é possível, por exemplo, manter alimentos quentes ou

Quando a zona de cozedura fica fria, o visor apaga-se.

Indicador de tacho não adequado ou ausente.

Se a panela não for compatível com a sua placa de indução, estiver mal colocada ou não tiver as dimensões adequadas, a indicação de “panela ausente”

aparece no visor (figura ao lado). Se, no espaço de 60 segundos, não for detectada nenhuma panela, a placa desliga-se.

Função fervura rápida (Booster)

Função existente apenas em algumas zonas de cozedura que permite aproveitar ao máximo a potência da placa (por exemplo, para ferver rapidamente a água). Para

activar a função, prima a tecla “+” até o visor exibir “P”. Após 10 minutos de utilização da função Booster, o aparelho programa automaticamente a zona para o nível 9.

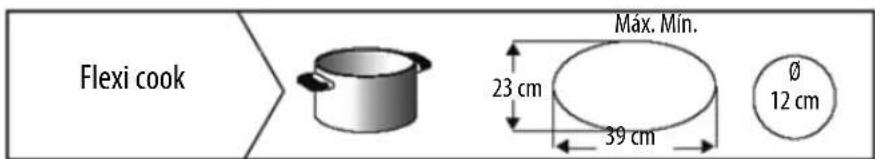

Se presente, esta função permite usar a zona de cozedura como duas zonas separadas ou como uma zona única grande.

É ideal para frigideiras ovais, rectangulares e alongadas (com uma dimensão máxima da base de 38x23 cm) ou para diversas frigideiras padrão ao mesmo tempo. Para

activar a função “Flexi cook”, ligue a placa e prima simultaneamente as 2 teclas de selecção das superfícies como na imagem abaixo: as duas superfícies de cozedura

apresentam o nível “5”; ambos os pontos situados junto ao dígito do nível acendem, para indicar que a função “Flexi cook” está activa.

Para alterar o nível de potência (de 1 a 9, no máximo), prima as teclas -/+ ou deslize o dedo horizontalmente no controlo deslizante. Para desactivar a função “Flexi

cook”, prima simultaneamente as 2 teclas de selecção das superfícies. Para desligar as superfícies de cozedura instantaneamente, prima uma das teclas de selecção da

superfície por 3 segundos.

A indicação de “tacho ausente” aparece no visor da superfície que não consegue detectar qualquer tacho (devido à ausência de um tacho, a um tacho mal

posicionado ou a um tacho inadequado para a placa de indução). Esta indicação permanece activa durante 60 segundos: durante este período de tempo, poderá

adicionar ou deslocar os tachos dentro da zona “flexi cook”, conforme preferir.

Decorridos 60 segundos, se não for colocado qualquer tacho sobre a superfície, o sistema interrompe a “procura” de tachos nessa superfície e o símbolo permanece

visível no visor para lembrar ao utilizador que a mesma está desactivada.

Para voltar a activar a função “Flexi cook”, prima uma das 2 teclas

A função “Flexi cook” consegue igualmente detectar a deslocação de um tacho de uma superfície para outra, dentro da zona “flexi cook”, mantendo o mesmo nível de

potência da superfície onde o tacho estava originalmente situado (ver o exemplo na figura seguinte: se o tacho for deslocado do queimador frontal para o queimador

traseiro, o nível de potência será apresentado no visor correspondente à superfície onde o tacho está situado).

É igualmente possível utilizar a zona “Flexi cook” como duas superfícies de cozedura independentes, utilizando o respectivo botão da superfície individual. Coloque o

tacho no centro da superfície individual e ajuste o nível de potência com o teclado de toque.

Importante: certifique-se de que coloca os tachos centrados na superfície de cozedura de forma a tapar o logótipo existente no centro da superfície de

cozedura individual.

Se utilizar um tacho grande ou uma frigideira oval, rectangular e alongada, certifique-se de que os coloca centrados na superfície de cozedura, de forma a tapar ambos

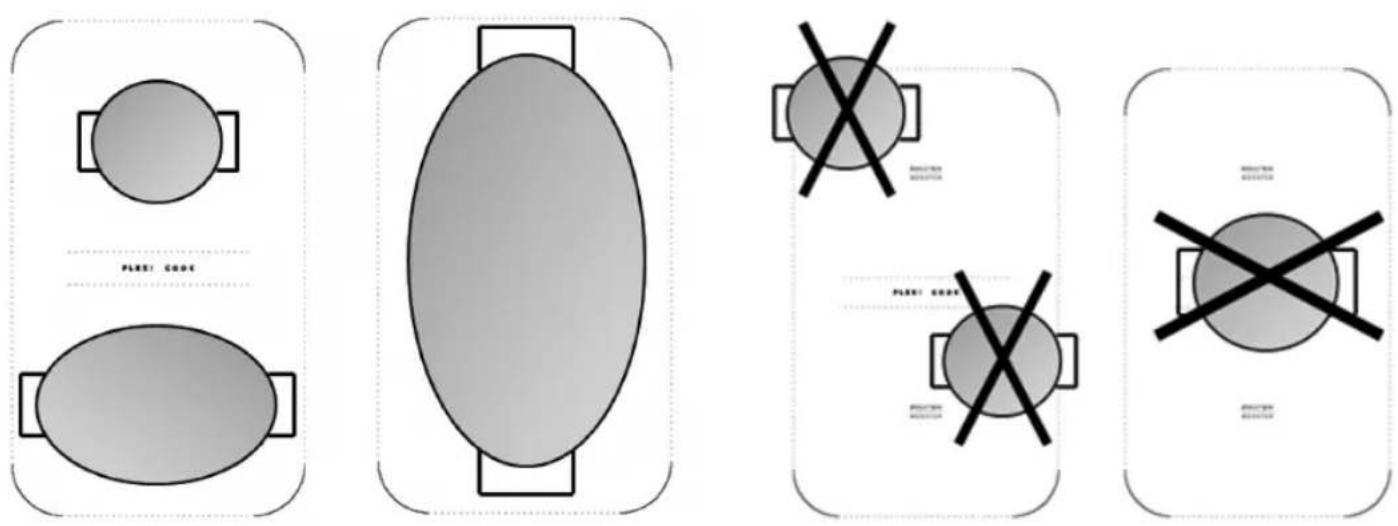

Exemplo de um bom posicionamento do tacho e de um mau posicionamento do tacho:

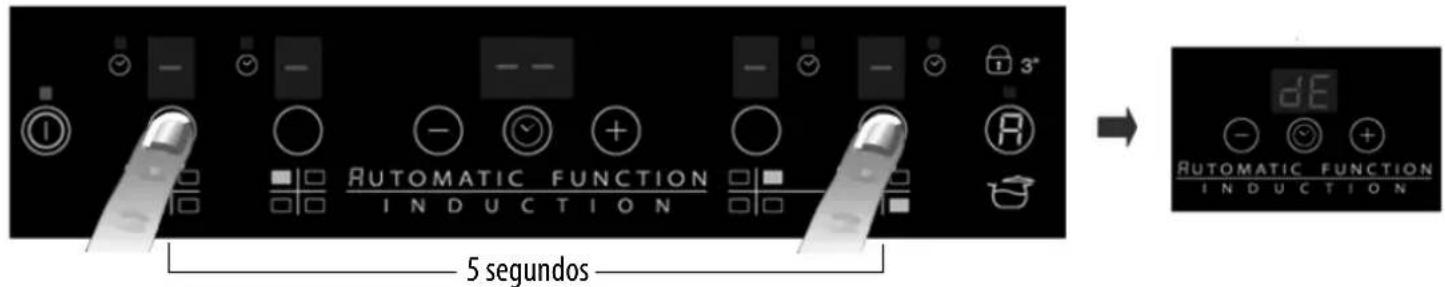

Esta placa possui o modo demo que permite interagir com o painel de comandos sem activar as zonas correspondentes. A activação e desactivação devem ser realizadas em 60

segundos, após ligar o produto à rede eléctrica da habitação.

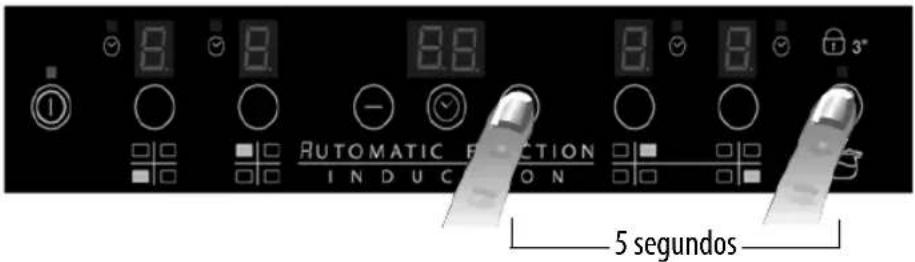

Para activar o modo demo, premir simultaneamente por 5 segundos as duas teclas de selecção da zona mais exteriores: dE” é exibido no visor central. Neste momento, será então

possível explorar as funções do painel de comandos; a função de bloqueio e desbloqueio está activada também no modo demo.

Para desactivar o modo demo, repita o procedimento, recordando-se de que é necessário primeiro desligar a placa da rede e voltar a ligá-la, e realizar o procedimento em 60

segundos após a ligação.

Activar/desactivar o sinal sonoro

Depois de ligar a placa, mantenha a tecla “+” e a tecla de selecção situada mais à direita premidos em simultâneo durante um mínimo de cinco segundos (“bloqueio

IMPORTANTE: não utilize esponjas abrasivas ou palha-de-aço. A sua utilização, com o tempo, pode danificar o vidro.

• Após cada utilização, deixe arrefecer a placa e limpe-a para retirar as incrustações e manchas provocadas pelos resíduos de alimentos.

• O açúcar e os alimentos com elevado teor de açúcar danificam a placa de cozedura e devem ser removidos imediatamente.

• O sal, o açúcar e a areia podem riscar a superfície do vidro.

• Utilize um pano húmido, papel absorvente de cozinha ou produtos de limpeza específicos para placas (siga as indicações do fabricante).

• Leia e siga as instruções da secção “Instruções de utilização”.

• Certifique-se de que não existem interrupções no fornecimento de corrente eléctrica.

• Seque bem a superfície da placa depois de a limpar.

• Se, ao ligar a placa, o visor mostrar códigos alfanuméricos, proceda de acordo com a seguinte tabela.

• Se não conseguir desligar a placa depois de a utilizar, desligue-a da rede eléctrica.

As placas de indução podem emitir assobios ou estalidos durante o funcionamento normal, causados pelas panelas devido às características do fundo (por exemplo,

diferentes estratos de material do qual é composto, fundo não plano) Estes ruídos variam de acordo com o recipiente utilizado e a quantidade de alimentos e não são

indicadores de nenhuma avaria.

Além disso, a placa de indução possui um sistema de arrefecimento interior para manter os componentes electrónicos a uma temperatura controlada. Por este motivo,

durante o funcionamento e também alguns minutos após a desactivação da placa, será possível ouvir o ruído do ventilador. Esta condição é normal e indispensável ao

funcionamento correcto do produto.

Antes de contactar o Serviço Pós-Venda

1. Tente solucionar o problema consultando o “Guia de resolução de problemas”.

2. Desligue e volte a ligar a placa para verificar se o problema foi resolvido.

Se após efectuar as verificações, o problema persistir, contacte o Serviço Pós-Venda mais próximo.

• uma breve descrição do problema;

• o tipo e o modelo exacto da placa;

• o número de serviço (número após a palavra Service na chapa de características) situado por baixo do aparelho (na placa metálica).

• o seu endereço completo;

• o seu número de telefone.

Se for necessário efectuar alguma reparação, contacte um Serviço Pós-Venda autorizado (terá a garantia da utilização de peças sobresselentes originais e de uma

reparação correcta). As peças de substituição estão disponíveis por 10 anos.

- Nunca utilize máquinas de limpeza a vapor.

- Antes de proceder às operações de limpeza, certifique-se de que as zonas de cozedura estão desligadas e

que a indicação de calor residual (“H”) desapareceu.

GUIA PARA RESOLUÇÃO DE AVARIAS CÓDIGO DE ERRO DESCRIÇÃO CAUSAS POSSÍVEIS SOLUÇÃO C81, C82

A zona de comandos desliga-se

devido a temperatura demasiado

A temperatura interna das peças

electrónicas é demasiado elevada.

Aguarde até que a placa arrefeça

antes de a utilizar de novo.

A ligação da placa não possui a

O sensor detecta uma tensão diferente

Desligue a placa da rede e

verifique a ligação.

F12, F21, F25, F36, F37, F40, F47, F56, F58, F60 Contacte o serviço de assistência e comunique o código de erro

RUÍDO GERADO PELA PLACA SERVIÇO PÓS-VENDAPT56

No caso de preparações rápidas e que requerem uma perfeita distribuição do calor (por exemplo, panquecas) na zona dupla de 28 cm de diâmetro (se presente),

recomenda-se utilizar acessórios não superiores a 24 cm de diâmetro. Para tipos de cozedura delicadas (por exemplo, derreter chocolate ou manteiga), recomenda-se

utilizar as zonas únicas de diâmetro inferior.

TABELA DE POTÊNCIAS Nível de potência Tipo de cozedura Utilização do nível

(a indicação junta a experiência e os hábitos de cozedura)

Boost Aquecer rapidamente

Ideal para aumentar rapidamente a temperatura dos alimentos até uma fervura rápida, no caso da

água, ou aquecer rapidamente os líquidos de cozedura

Ideal para tostar, iniciar uma cozedura, fritar produtos congelados, ferver rapidamente

Ideal para fritar lentamente, manter fervuras vivas, cozer e grelhar (por um curto período de tempo, 5-

lentamente - grelhar

Ideal para fritar lentamente, manter fervuras ligeiras, cozer e grelhar (por um período de tempo médio,

10-20 minutos), pré-aquecer os acessórios

Ideal para cozeduras prolongadas (arroz, molhos, assados, peixe) na presença de líquidos de

acompanhamento (por ex. água, vinho, caldo, leite), envolver massa

Ideal para cozeduras prolongadas (volumes inferiores a 1 litro: arroz, molhos, assados, peixe) na

presença de líquidos de acompanhamento (por ex. água, vinho, caldo, leite)

manter quente - envolver

Ideal para amolecer a manteiga, derreter delicadamente o chocolate, descongelar produtos de

pequenas dimensões e manter quentes alimentos acabados de cozinhar (ex.: molhos, sopas)

Ideal para manter quentes alimentos acabados de cozinhar, envolver risottos e manter a temperatura

dos pratos de servir (com o acessório adequado à indução)

Placa na posição de espera ou desligada (possível presença de calor residual do final da cozedura,
