ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ACM 810 LX WHIRLPOOL

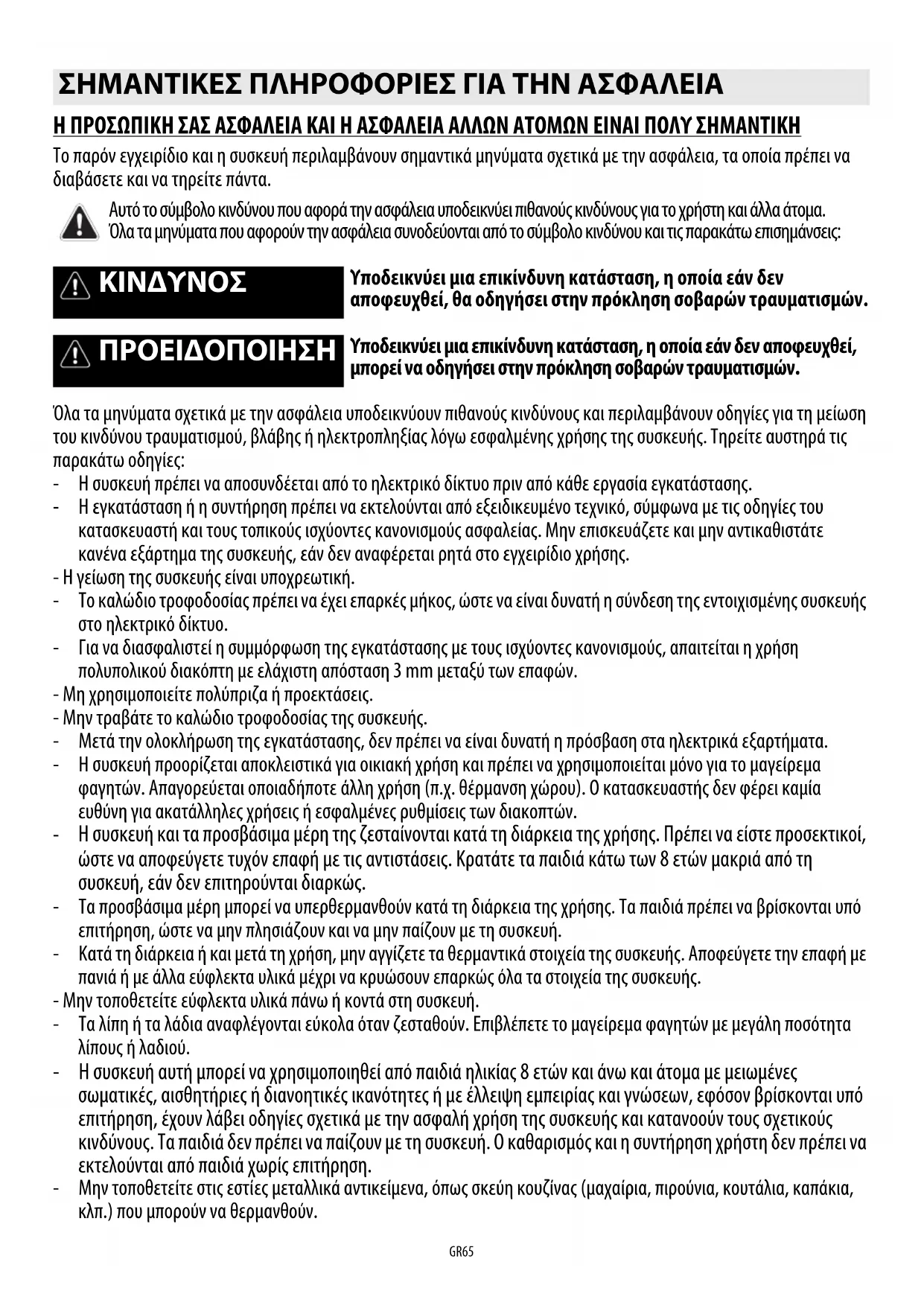

ΣΗΜΑΝΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ

Η ΠΡΟΣΩΠΙΚΗ ΣΑΣ ΑΣΦΑΛΕΙΑ ΚΑΙ Η ΑΣΦΑΛΕΙΑ ΑΛΛΩΝ ΑΤΟΜΩΝ ΕΙΝΑΙ ΠΟΛΥ ΣΗΜΑΝΤΙΚΗ

Το παρόν εγχειρίδιο και η συσκευή περιλαμβάνουν σημαντικά μηνύματα σχετικά με την ασφάλεια, τα οποία πρέπει να διαβάσετε και να τηρείτε πάντα.

Αυτό το σύμβολο κινδύνου που αφορά την ασφάλεια υποδεικνύει πιθανούς κινδύνους για το χρήστη και άλλα άτομα.

Όλα τα μηνύματα που αφορούν την ασφάλεια συνοδεύονται από το σύμβολο κινδύνου και τις παρακάτω επισημάνσεις:

ΚΙΝΔΥΝΟΣ

Υποδεικνύει μια επικίνδυνη κατάσταση, η οποία εάν δεν αποφευχθεί, θα οδηγήσει στην πρόκληση σοβαρών τραυματισμών.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Υποδεικνύει μια επικίνδυνη κατάσταση, η οποία εάν δεν αποφευχθεί, μπορεί να οδηγήσει στην πρόκληση σοβαρών τραυματισμών.

Όλα τα μηνύματα σχετικά με την ασφάλεια υποδεικνύουν πιθανούς κινδύνους και περιλαμβάνουν οδηγίες για τη μείωση του κινδύνου τραυματισμού, βλάβης ή ηλεκτροπληξίας λόγω εσφαλμένης χρήσης της συσκευής. Τηρείτε αυστηρά τις παρακάτω οδηγίες:

- Η συσκευή πρέπει να αποσυνδέεται από το ηλεκτρικό δίκτυο πριν από κάθε εργασία εγκατάστασης.

- Η εγκατάσταση ή η συντήρηση πρέπει να εκτελούνται από εξειδικευμένο τεχνικό, σύμφωνα με τις οδηγίες του κατασκευαστή και τους τοπικούς ισχύοντες κανονισμούς ασφαλείας. Μην επισκευάζετε και μην αντικαθιστάτε κανένα εξάρτημα της συσκευής, εάν δεν αναφέρεται ρητά στο εγχειρίδιο χρήσης.

- Η γείωση της συσκευής είναι υποχρεωτική.

- Το καλώδιο τροφοδοσίας πρέπει να έχει επαρκές μήκος, ώστε να είναι δυνατή η σύνδεση της εντοιχισμένης συσκευής στο ηλεκτρικό δίκτυο.

- Για να διασφαλιστεί η συμμόρφωση της εγκατάστασης με τους ισχύοντες κανονισμούς, απαιτείται η χρήση πολυπολικού διακόπτη με ελάχιστη απόσταση 3 mm μεταξύ των επαφών.

- Μη χρησιμοποιείτε πολύπριζα ή προεκτάσεις.

- Μην τραβάτε το καλώδιο τροφοδοσίας της συσκευής.

- Μετά την ολοκλήρωση της εγκατάστασης, δεν πρέπει να είναι δυνατή η πρόσβαση στα ηλεκτρικά εξαρτήματα.

- Η συσκευή προορίζεται αποκλειστικά για οικιακή χρήση και πρέπει να χρησιμοποιείται μόνο για το μαγείρεμα φαγητών. Απαγορεύεται οποιαδήποτε άλλη χρήση (π.χ. θέρμανση χώρου). Ο κατασκευαστής δεν φέρει καμία ευθύνη για ακατάλληλες χρήσεις ή εσφαλμένες ρυθμίσεις των διακοπτών.

- Η συσκευή και τα προσβάσιμα μέρη της ζεσταίνονται κατά τη διάρκεια της χρήσης. Πρέπει να είστε προσεκτικοί, ώστε να αποφεύγετε τυχόν επαφή με τις αντιστάσεις. Κρατάτε τα παιδιά κάτω των 8 ετών μακριά από τη συσκευή, εάν δεν επιτηρούνται διαρκώς.

- Τα προσβάσιμα μέρη μπορεί να υπερθερμανθούν κατά τη διάρκεια της χρήσης. Τα παιδιά πρέπει να βρίσκονται υπό επιτήρηση, ώστε να μην πλησιάζουν και να μην παίζουν με τη συσκευή.

- Κατά τη διάρκεια ή και μετά τη χρήση, μην αγγίζετε τα θερμαντικά στοιχεία της συσκευής. Αποφεύγετε την επαφή με πανιά ή με άλλα εύφλεκτα υλικά μέχρι να κρυώσουν επαρκώς όλα τα στοιχεία της συσκευής.

- Μην τοποθετείτε εύφλεκτα υλικά πάνω ή κοντά στη συσκευή.

- Τα λίπη ή τα λάδια αναφλέγονται εύκολα όταν ζεσταθούν. Επιβλέπετε το μαγείρεμα φαγητών με μεγάλη ποσότητα λίπους ή λαδιού.

- Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 8 ετών και άνω και άτομα με μειωμένες σωματικές, αισθητήριες ή διανοητικές ικανότητες ή με έλλειψη εμπειρίας και γνώσεων, εφόσον βρίσκονται υπό επιτήρηση, έχουν λάβει οδηγίες σχετικά με την ασφαλή χρήση της συσκευής και κατανοούν τους σχετικούς κινδύνους. Τα παιδιά δεν πρέπει να παιζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση χρήστη δεν πρέπει να εκτελούνται από παιδιά χωρίς επιτήρηση.

- Μην τοποθετείτε στις εστίες μεταλλικά αντικείμενα, όπως σκεύη κουζίνας (μαχαίρια, πιρούνια, κουτάλια, καπάκια, κλπ.) που μπορούν να θερμανθούν.

• Στο χώρο κάτω από τη συσκευή πρέπει να τοποθετηθεί υποχρεωτικά ένα διαχωριστικό πλαίσιο (δεν παρέχεται με τη συσκευή).
• Εάν εμφανιστούν ρωγμές στην επιφάνεια, απενεργοποιήστε τη συσκευή, ώστε να αποφευχθεί τυχόν ηλεκτροπληξία.
• Η συσκευή δεν προορίζεται για λειτουργία μέσω της χρήσης εξωτερικού χρονοδιακόπτη ή ξεχωριστού συστήματος τηλεχειρισμού.
• Το μαγείρεμα φαγητών σε μια μονάδα εστιών με λίπος και λάδι χωρίς παρακολούθηση μπορεί να είναι επικίνδυνο και ενδέχεται να προκληθεί φωτιά. Μην επιχειρήσετε ΠΟΤΕ να σβήσετε μια φωτιά με νερό. Αντίθετα, πρέπει να απενεργοποιήσετε τη συσκευή και, στη συνέχεια, να καλύψετε τη φωτιά, π.χ. με καπάκι ή πυρίμαχη κουβέρτα. Κίνδυνος φωτιάς: μην αποθηκεύετε αντικείμενα πάνω στις επιφάνειες μαγειρέματος.
• Μη χρησιμοποιείτε συσκευές καθαρισμού με ατμό.
• Μεταλλικά αντικείμενα, όπως μαχαίρια, πιρούνια, κουτάλια και καπάκια, δεν πρέπει να τοποθετούνται πάνω στην επιφάνεια της μονάδας εστιών, καθώς μπορεί να ζεσταθούν.
• Μετά τη χρήση, απενεργοποιήστε την αντίσταση της μονάδας εστιών χρησιμοποιώντας το σχετικό διακόπτη και μη βασίζεστε στον ανιχνευτή σκεύους

ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΤΗΝ ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

Απόρριψη συσκευασίας

Τα υλικά συσκευασίας είναι 100% ανακυκλώσιμα και επισημαίνονται με το σύμβολο της ανακύκλωσης ( ). Τα διάφορα υλικά συσκευασίας δεν πρέπει να απορρίπτονται στο περιβάλλον, αλλά σύμφωνα με τους κανονισμούς που καθορίζονται από τις τοπικές αρχές.

Απόρριψη προϊόντος

Αυτή η συσκευή φέρει σήμανση σύμφωνα με την ευρωπαϊκή οδηγία 2002/96/ΕΚ σχετικά με τα απόβλητα ειδών ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ΑΗΝΕ). Με τη σωστή απόρριψη του προϊόντος αυτού, ο χρήστης συμβάλλει στην αποφυγή πιθανών αρνητικών επιπώσεων για το περιβάλλον και την ανθρώπινη υγεία.

Το σύμβολο πάνω στο προϊόν ή στα συνοδευτικά έγγραφα υποδεικνύει ότι το προϊόν αυτό δεν πρέπει να υποβάλλεται σε επεξεργασία όπως τα οικιακά απόβλητα, αλλά να παραδίδεται σε κατάλληλα σημεία συλλογής για την ανακύκλωση ηλεκτρικού και ηλεκτρονικού εξοπλισμού.

Εξοικονόμηση ενέργειας

Για να επιτευχθούν άριστα αποτελέσματα:

• Χρησιμοποιείτε σκεύη με διάμετρο βάσης ίση με εκείνη των εστιών.
• Χρησιμοποιείτε μόνο σκεύη με επίπεδη βάση.
• Εάν είναι δυνατό, σκεπάζετε τα σκεύη με το καπάκι κατά το μαγείρεμα.

• Η χρήση χύτρας ταχύτητας μειώνει ακόμη περισσότερο την κατανάλωση ενέργειας και το χρόνο μαγειρέματος.

- Τοποθετείτε τα σκεύη στο κέντρο της εστίας που είναι σχεδιασμένη στην επιφάνεια της μονάδας.

ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ (Ε

Η συσκευή αυτή προορίζεται για επαφή με τρόφιμα, συμμορφώνεται με τον κανονισμό (⊂ €) αρ.1935/2004 και έχει σχεδιαστεί, κατασκευαστεί και διατεθεί στην αγορά σύμφωνα με τις απαιτήσεις ασφαλείας της οδηγίας 2006/95/ΕΚ για τη «Χαμηλή τάση» (που αντικαθιστά την οδηγία 73/23/ΕΟΚ και μετέπειτα τροποποιήσεις), καθώς και με τις απαιτήσεις προστασίας της οδηγίας 2004/108/ΕΚ για την «Ηλεκτρομαγνητική συμβατότητα».

ΠΡΙΝ ΑΠΟ ΤΗ ΧΡΗΣΗ

ΣΗΜΑΝΤΙΚΟ: εάν τα σκεύη δεν έχουν το σωστό μέγεθος, οι εστίες δεν ανάβουν. Χρησιμοποιείτε μόνο σκεύη με το σύμβολο «ΕΠΑΓΩΓΙΚΟ ΣΥΣΤΗΜΑ» (Διπλανή εικόνα). Πριν ανάψετε τη μονάδα εστιών, τοποθετήστε το σκεύος στην επιθυμητή εστία.

ΣΚΕΥΗ ΠΑΛΑΙΟΥ ΤΥΠΟΥ

OXIOK

Για να βεβαιωθείτε ότι το σκεύος είναι κατάλληλο για επαγωγικές εστίες, χρησιμοποιήστε ένα μαγνήτη: τα σκεύη δεν είναι κατάλληλα, εάν δεν έλκονται από το μαγνήτη.

• Βεβαιωθείτε ότι η βάση των σκευών είναι λεία, καθώς μπορούν να προκληθούν εκδορές στην επιφάνεια της μονάδας εστιών. Ελέγχετε τα σκεύη.
• Μην ακουμπάτε ποτέ ζεστές κατσαρόλες και τηγάνια στον πίνακα διακοπτών της μονάδας. Μπορεί να προκληθεί ζημιά.

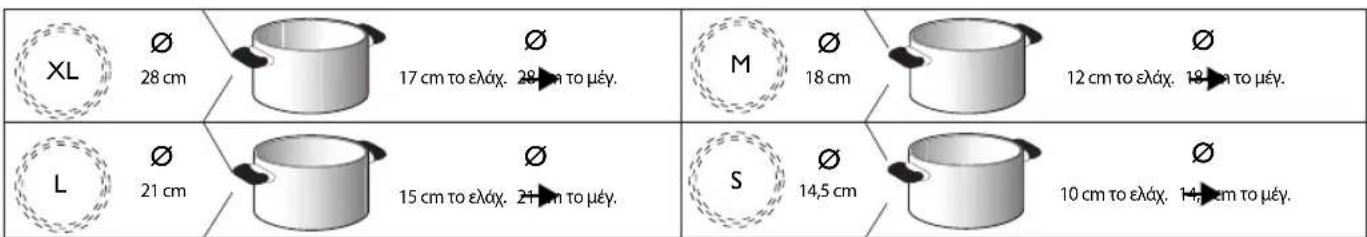

ΣΥΝΙΣΤΩΜΕΝΕΣ ΔΙΑΜΕΤΡΟΙ ΒΑΣΗΣ ΣΚΕΥΩΝ

XL Ø 28 cm Ø 17 cm to ελάχ. 28 cm to μέγ. M Ø 18 cm Ø 12 cm to ελάχ. 18 cm to μέγ. L Ø 21 cm Ø 15 cm to ελάχ. 21 cm to μέγ. S Ø 14,5 cm Ø 10 cm to ελάχ. 14 cm to μέγ.

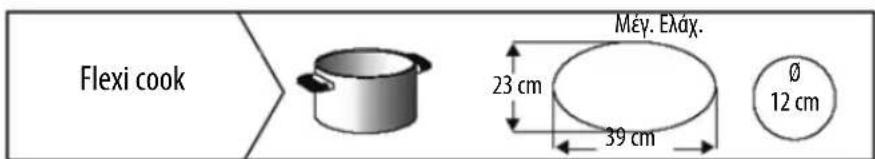

Flexi cook 23 cm Méy. Éláx. 39 cm Ø 12 cm

ΕΓΚΑΤΑΣΤΑΣΗ

Μετά την αφαίρεση της συσκευασίας του προϊόντος, βεβαιωθείτε ότι δεν έχει υποστεί ζημιά κατά τη μεταφορά. Σε περίπτωση προβλημάτων, επικοινωνήστε με το κατάστημα αγοράς ή με την υπηρεσία τεχνικής υποστήριξης.

Για τις διαστάσεις του επίπλου εντοιχισμού και τις οδηγίες εγκατάστασης, ανατρέξτε στις εικόνες της σελίδας 2.

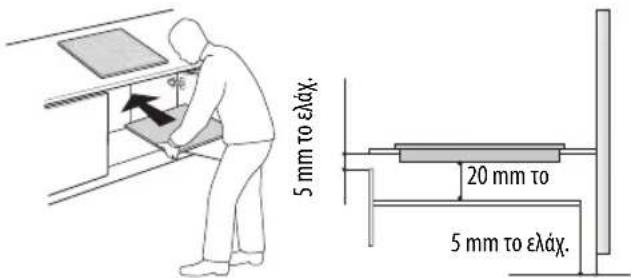

ΠΡΟΕΤΟΙΜΑΣΙΑ ΤΟΥ ΕΠΙΠΛΟΥ ΓΙΑ ΕΝΤΟΙΧΙΣΜΟ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Τοποθετήστε ένα διαχωριστικό πλαίσιο κάτω από τη μονάδα εστιών.
• Δεν πρέπει να είναι δυνατή η πρόσβαση στο κάτω μέρος του προϊόντος μετά την εγκατάσταση.
• Εάν εγκατασταθεί φούρνος στο κάτω μέρος της μονάδας, μην τοποθετήσετε το διαχωριστικό πλαίσιο.

• Η απόσταση ανάμεσα στο κάτω μέρος της συσκευής και το διαχωριστικό πλαίσιο πρέπει να αντιστοιχεί στις διαστάσεις που αναφέρονται στο σχήμα.
• Για να διασφαλιστεί η σωστή λειπουργία του προϊόντος, μη φράζετε το ελάχιστο άνοιγμα ανάμεσα στην επιφάνεια εργασίας και την πάνω πλευρά της μονάδας (5 mm το ελάχ.).
Εάν εγκατασταθεί φούρνος κάτω από τον πάγκο, βεβαιωθείτε ότι ο φούρνος διαθέτει σύστημα ψύξης.
- Αποφεύγετε την εγκατάσταση της μονάδας εστιών πάνω από πλυντήριο πιάτων ή ρούχων, ώστε τα ηλεκτρονικά κυκλώματα να μην έρχονται σε επαφή με υδρατμούς και υγρασία και να μην υποστούν βλάβη.
• Σε περίπτωση χωνευτής εγκατάστασης, απευθυνθείτε στην υπηρεσία τεχνικής υποστήριξης για την τοποθέτηση του κιτ βιδών 4801 211 00112.
• Για να αφαιρέσετε τη μονάδα εστιών, ξεβιδώστε με ένα κατσαβίδι (δεν παρέχεται) τα περιμετρικά ελατήρια στο κάτω μέρος του προϊόντος.

ΣΥΝΔΕΣΗ ΣΤΟ ΗΛΕΚΤΡΙΚΟ ΔΙΚΤΥΟ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Αποσυνδέστε τη συσκευή από το ηλεκτρικό δίκτυο.
• Η εγκατάσταση πρέπει να γίνει από εξειδικευμένο προσωπικό που γνωρίζει τους ισχύοντες κανονισμούς εγκατάστασης και ασφάλειας.

Ο κατασκευαστής δεν φέρει καμία ευθύνη για τραυματισμούς σε ανθρώπους ή ζώα ή για υλικές ζημιές σε περίπτωση μη τήρησης των οδηγιών του παρόντος κεφαλαιου.
- Το καλώδιο τροφοδοσίας πρέπει να έχει επαρκές μήκος, ώστε να είναι δυνατή η αφαίρεση της μονάδας εστιών από την επιφάνεια εργασίας.
- Βεβαιωθείτε ότι η τάση που αναγράφεται στην πινακίδα τεχνικών στοιχείων στο πίσω μέρος της συσκευής είναι ίδια με εκείνη του ηλεκτρικού δικτύου στο χώρο εγκατάστασης.

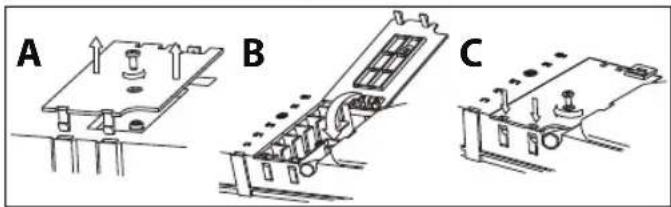

Σύνδεση στον πίνακα ακροδεκτών

Για την ηλεκτρική σύνδεση, χρησιμοποιήστε ένα καλώδιο τύπου Η05RR-F όπως αναφέρεται στον παρακάτω πίνακα.

Αγωγοί Ποσότητα x διαστάσεις
230 V ~ +	3 × 4 mm^2
230-240 V ~ +	3 × 4 mm^2 (μόνο για την Αυστραλία)
230 V 3 ~ +	4 × 1,5 mm^2
400 V 3N ~ +	5 × 1,5 mm^2
400 V 2N ~ +	4 × 1,5 mm^2

230-240 V \~ (μόνο για την Αυστραλία)

230 V \~ (μόνο για το Ηνωμένο Βασίλειο)

230 V 3 \~ (μόνο για το Βέλγιο) 400V 2N \~ (μόνο για την Ολλανδία)

Σημαντικό:

• Τοποθετήστε ή αφαιρέστε τις μεταλλικές γέφυρες ανάμεσα στις βίδες του πίνακα ακροδεκτών L1-L2 και N1-N2 σύμφωνα με το διάγραμμα συνδέσεων (βλ. εικόνα).
• Εάν το καλώδιο παρέχεται, ανατρέξτε στις οδηγίες σύνδεσης στη συσκευασία του καλωδίου.
• Βεβαιωθείτε ότι και οι έξι βίδες του πίνακα ακροδεκτών είναι σφιγμένες μετά τη σύνδεση των καλωδίων.
  Παράδειγμα γέφυρας που έχει τοποθετηθεί (αριστερά) ή αφαιρεθεί (δεξιά). Ανατρέξτε στο διάγραμμα συνδέσεων για λεπτομέρειες (οι γέφυρες μπορούν να τοποθετηθούν ανάμεσα στα L1-L2 και N1-N2).

N̅ N1 N2 N̅ N1 N2

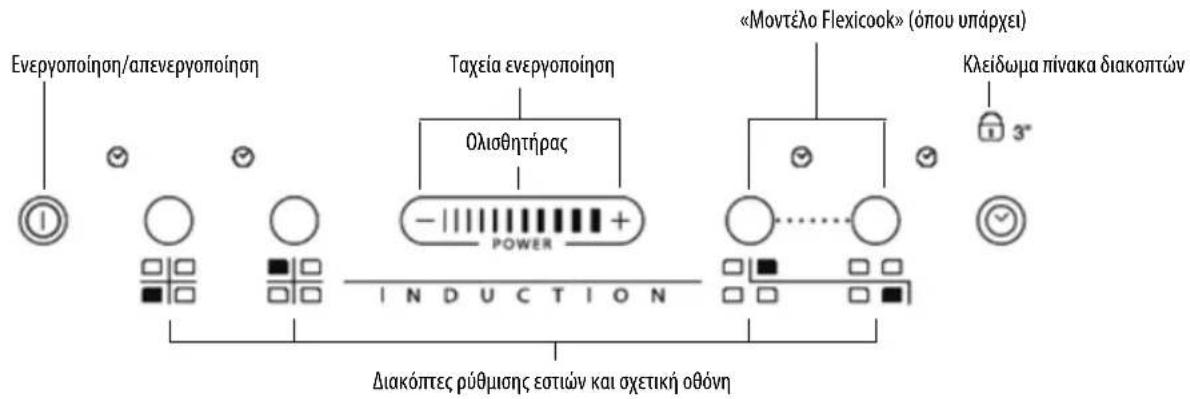

Περιγραφή πίνακα διακοπτών

Πίνακας διακοπτών

Ενεργοποίηση/απενεργοποίηση Ταχεία ενεργοποίηση Ολισθητήρας «Μοντέλο Flexicook» (όπου υπάρχει) Κλείδωμα πίνακα διακοπτών IND U C T I O N Διακόπτες ρύθμισης εστιών και σχετική οθόνη

Ενεργοποίηση/απενεργοποίηση μονάδας εστιών

Για να ενεργοποιήσετε τη μονάδα εστιών, πατήστε για 2 δευτερόλεπτα περίπου το πλήκτρο ① μέχρι να ανάψουν οι ενδείξεις στις εστίες. Για να την απενεργοποιήσετε, πατήστε το ίδιο πλήκτρο μέχρι να σβήσουν οι ενδείξεις. Όλες οι εστίες θα απενεργοποιηθούν.

Εάν οι εστίες έχουν ήδη χρησιμοποιηθεί, η ένδειξη υπολειπόμενης θερμότητας «Η» παραμένει ενεργοποιημένη μέχρι να κρυώσουν οι εστίες.

Εάν εντός 10 δευτερολέπτων από την ενεργοποίηση της μονάδας εστιών δεν επιλεγεί καμία λειτουργία, η μονάδα απενεργοποιείται αυτόματα.

Ενεργοποίηση και ρύθμιση εστιών

5. — Οθόνη ένδειξης ισχύος — Ένδειξη επιλεγμένης εστίας ○ — θέση εστίας

Λειτουργία ολισθητήρα

Αύξηση του επιπέδου ισχύος

Μείωση του επιπέδου ισχύος

Μετά την ενεργοποίηση της μονάδας εστιών, ενεργοποιήστε την επιθυμητή εστία πατώντας το αντίστοιχο κυκλικό πλήκτρο και τοποθετήστε το σκεύος στην επιλεγμένη εστία. Χάρη στον ολισθητήρα, μπορείτε να επιλέξετε την επιθυμητή ισχύ, η οποία κυμαίνεται από το ελάχιστο επίπεδο 0 έως το μέγιστο επίπεδο 9 ή booster «Ρ» όπου διατίθεται.

Για να αυξήσετε το επίπεδο ισχύος, πρέπει να μετακινήσετε το δάκτυλό σας πάνω στον ολισθητήρα πολλές φορές από τα αριστερά προς τα δεξιά, ενώ για να το μειώσετε, πρέπει να μετακινήσετε το δάκτυλό σας προς την αντίθετη κατεύθυνση. Εναλλακτικά, μπορείτε να χρησιμοποιήσετε τα πλήκτρα ταχείας πρόσβασης «+» και «-».

Απενεργοποίηση εστιών

Για να απενεργοποιήσετε την εστία, πατήστε το αντίστοιχο πλήκτρο για περισσότερο από 3 δευτ.

Η εστία σβήνει και, εάν είναι ακόμη ζεστή, στην οθόνη της εστίας εμφανίζεται η ένδειξη «Η».

Κλείδωμα πίνακα διακοπτών

Με τη λειτουργία αυτή, κλειδώνουν οι διακόπες, ώστε να αποφεύγεται η ακούσια ενεργοποίηση της μονάδας εστιών. Για να ενεργοποίησετε τη λειτουργία κλειδώματος του πίνακα διακοπών, ενεργοποίηστε τη μονάδα εστιών και πατήστε το πλήκτρο χρονοδιακόπη για 3 δευτερόλεπτα. Ένα ηχητικό σήμα και μια ενδεικτική λυχνία κοντά στο σύμβολο λουκέτου υποδεικνύουν την ενεργοποίηση. Ο πίνακας διακοπών είναι κλειδωμένος, εκτός από το πλήκτρο απενεργοποίησης. Για να απενεργοποίησετε τη λειτουργία κλειδώματος των διακοπών, επαναλάβετε τη διαδικασία ενεργοποίησης. Η φωτεινή κουκκίδα σβήνει και η μονάδα εστιών είναι και πάλι ενεργή.

Η λειτουργία κλειδώματος του πίνακα διακοπτών μπορεί να ενεργοποιηθεί ή να απενεργοποιηθεί ακούσια σε περίπτωση ύπαρξης νερού, υπερχείλισης υγρού από τα σκεύη ή τοποθέτησης αντικειμένων πάνω στο πλήκτρο κάτω από το σύμβολο.

Χρονοδιακόπτης

Ο χρονοδιακόπτης μπορεί να χρησιμοποιηθεί για τη ρύθμιση της διάρκειας μαγειρέματος για 99 λεπτά (1 ώρα και 39 λεπτά) το μέγιστο για όλες τις εστίες. Επιλέξτε την εστία που θα χρησιμοποιηθεί με το χρονοδιακόπτη, πατήστε το πλήκτρο χρονοδιακόπτη και ένα ηχητικό σήμα θα επισημάνει την ενεργοποίηση της λειτουργίας (βλ. εικόνα). Στην οθόνη εμφανίζεται η ένδειξη «00» και ανάβει η ενδεικτική λυχνία LED. Μπορείτε να μειώσετε και να αυξήσετε την τιμή του χρονοδιακόπτη κρατώντας πατημένα τα πλήκτρα «+» και «-» της λειτουργίας ολισθητήρα. Όταν λήξει ο ρυθμισμένος χρόνος, εκπέμπεται ένα ηχητικό σήμα και η εστία απενεργοποιείται αυτόματα. Για να απενεργοποιήσετε το χρονοδιακόπτη, κρατήστε πατημένο το πλήκτρο χρονοδιακόπτη τουλάχιστον για 3 δευτερόλεπτα.

Για να ρυθμίσετε το χρονοδιακόπτη για μια άλλη εστία, επαναλάβετε τα παραπάνω βήματα. Στην οθόνη του χρονοδιακόπτη εμφανίζεται πάντα ο

χρονοδιακόπτης για την επιλεγμένη εστία ή το πιο σύντομο χρονικό διάστημα του χρονοδιακόπτη.

Για να τροποποιήσετε ή να απενεργοποιήσετε το χρονοδιακόπτη, πατήστε το πλήκτρο επιλογής της εστίας για το συγκεκριμένο χρονοδιακόπτη.

Προειδοποιητικές ενδείξεις πίνακα διακοπτών

'Ενδειξη υπολειπόμενης θερμότητας.

Η μονάδα εστιών διαθέτει ένδειξη υπολειπόμενης θερμότητας για κάθε εστία. Η ένδειξη αυτή επισημαίνει τις εστίες που έχουν ακόμη υψηλή θερμοκρασία. Εάν στην οθόνη εμφανιστεί η ένδειξη Η, η εστία είναι ακόμη ζεστή. Για παράδειγμα, εάν στην εστία εμφανίζεται αυτή η ένδειξη, μπορείτε να διατηρήσετε ζεστό ένα φαγητό ή να λιώσετε βούτυρο. Όταν η εστία κρυώσει, η ένδειξη σβήνει.

'Ενδειξη ακατάλληλου σκεύους ή απουσίας σκεύους.

Εάν το σκεύος δεν είναι συμβατό με την επαγωγική μονάδα εστιών, δεν έχει τοποθετηθεί σωστά ή δεν έχει τις κατάλληλες διαστάσεις, στην οθόνη εμφανίζεται το σύμβολο «μη τοποθετημένου σκεύους» (διπλανή εικόνα). Εάν εντός 60 δευτερολέπτων δεν ανιχνευτεί κανένα σκεύος, η μονάδα εστιών απενεργοποιείται.

Λειτουργία ταχυβραστήρα (Booster)

Η λειτουργία αυτή είναι διαθέσιμη σε ορισμένες μόνο εστίες και παρέχει τη δυνατότητα αξιοποίησης στο μέγιστο της ισχύος της εστίας (π.χ. για γρήγορο βράσιμο του νερού). Για να ενεργοποιήσετε τη λειτουργία, πατήστε το πλήκτρο «+» μέχρι να εμφανιστεί στην οθόνη η ένδειξη «Ρ». Μετά από 10 λεπτά χρήσης της λειτουργίας booster, η συσκευή επιλέγει αυτόματα το επίπεδο 9 για την εστία.

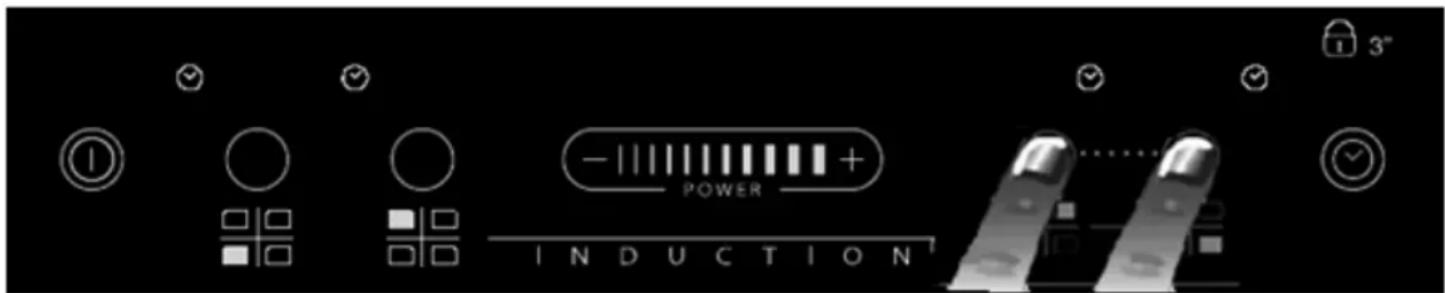

Flexi cook

Η λειτουργία αυτή, όπου υπάρχει, παρέχει τη δυνατότητα χρήσης της εστίας ως δύο ξεχωριστές εστίες ως μία ενιαία, εξαιρετικά μεγάλη εστία.

Είναι ιδανική για οβάλ, ορθογώνια και μεγάλου μήκους σκεύη (με μέγιστες διαστάσεις βάσης 38x23 cm) ή για περισσότερα από ένα τυπικά σκεύη ταυτόχρονα. Για να ενεργοποιήσετε τη λειτουργία flexicook, ενεργοποιήστε τη μονάδα εστιών και πατήστε ταυτόχρονα τα 2 κουμπιά επιλογής των εστιών όπως φαίνεται στην παρακάτω εικόνα: στις οθόνες των δύο εστιών μαγειρέματος εμφανίζεται το επίπεδο «5». Και οι δύο κουκκίδες δίπλα στον αριθμό επιπέδου είναι αναμμένες και υποδεικνύουν ότη η λειτουργία Flexi cook είναι ενεργοποιημένη.

3" POWER INDUCTION

Για να αλλάξετε το επίπεδο ισχύος (από 1 έως 9 το μέγ.), πατήστε τα πλήκτρα -/+ ή μετακινήστε το δάκτυλό σας οριζόντια πάνω στον ολισθητήρα. Για να απενεργοποιήσετε τη λειτουργία Flexi cook, πατήστε ταυτόχρονα τα 2 κουμπιά επιλογής των εστιών. Για να απενεργοποιήσετε άμεσα τις εστίες, κρατήστε πατημένο ένα από τα κουμπιά επιλογής εστιών για 3 δευτερόλεπτα.

i θα εμφανιστεί το μήνυμα «πο ροτ» (απουσία σκεύους) ∪ στην οθόνη της εστίας που δεν μπορεί ανιχνεύσει σκεύος (λόγω απουσίας σκεύους ή εσφαλμένης τοποθέτησης του σκεύους ή ακατάλληλου σκεύους για μονάδα επαγωγικών εστιών). Το μήνυμα αυτό παραμένει ενεργό για 60 δευτερόλεπτα: στο διάστημα αυτό, μπορείτε να προσθέσετε ή να μετακινήσετε σκεύη εντός της επιφάνειας flexicook όπως απαιτείται.

Μετά από 60 δευτερόλεπτα, εάν δεν τοποθετηθεί σκεύος στην εστία, διακόπτεται η «αναζήτηση» σκευών από το σύστημα στη συγκεκριμένη εστία και το σύμβολο παραμένει ορατό στην οθόνη ως υπενθύμιση της απενεργοποίησης της εστίας.

Για να ενεργοποιήσετε ξανά τη λειτουργία Flexicook, πατήστε ένα από τα 2 κουμπιά ○……○

Η λειτουργία Flexi cook μπορεί επίσης να ανιχνεύσει τη μετακίνηση ενός σκεύους από τη μία εστία στην άλλη εντός της επιφάνειας flexi cook διατηρώντας το ίδιο επίπεδο ισχύος της εστίας στην οποία τοποθετήθηκε αρχικά το σκεύος (ανατρέξτε στο παράδειγμα στην παρακάτω εικόνα: εάν το σκεύος μετακινηθεί από την μπροστινή εστία στην πίσω εστία, το επίπεδο ισχύος εμφανίζεται στην οθόνη που αντιστοιχεί στην εστία στην οποία τοποθετήθηκε το σκεύος).

Επίσης, μπορείτε να χρησιμοποιήστε την επιφάνεια Flexi cook ως δύο ανεξάρτητες εστίες μαγειρέματος χρησιμοποιώντας το αντίστοιχο κουμπί της μεμονωμένης εστίας. Τοποθετήστε το σκεύος στο κέντρο της μεμονωμένης εστίας και ρυθμίστε το επίπεδο ισχύος με την οθόνη αφής.

i Σημαντικό: τοποθετείτε τα σκεύη στο κέντρο της εστίας μαγειρέματος καλύπτοντας το λογότυπο INDUCTION ROOSTER που υπάρχει στο κέντρο της μεμονωμένης εστίας μαγειρέματος.

Στην περίπτωση μεγάλων, οβάλ, ορθογώνιων και μεγάλου μήκους σκευών, τοποθετείτε τα σκεύη τοποθετημένα στην εστία μαγειρέματος καλύπτοντας και τα δύο λογότυπα

INDUCTION BOOSTER

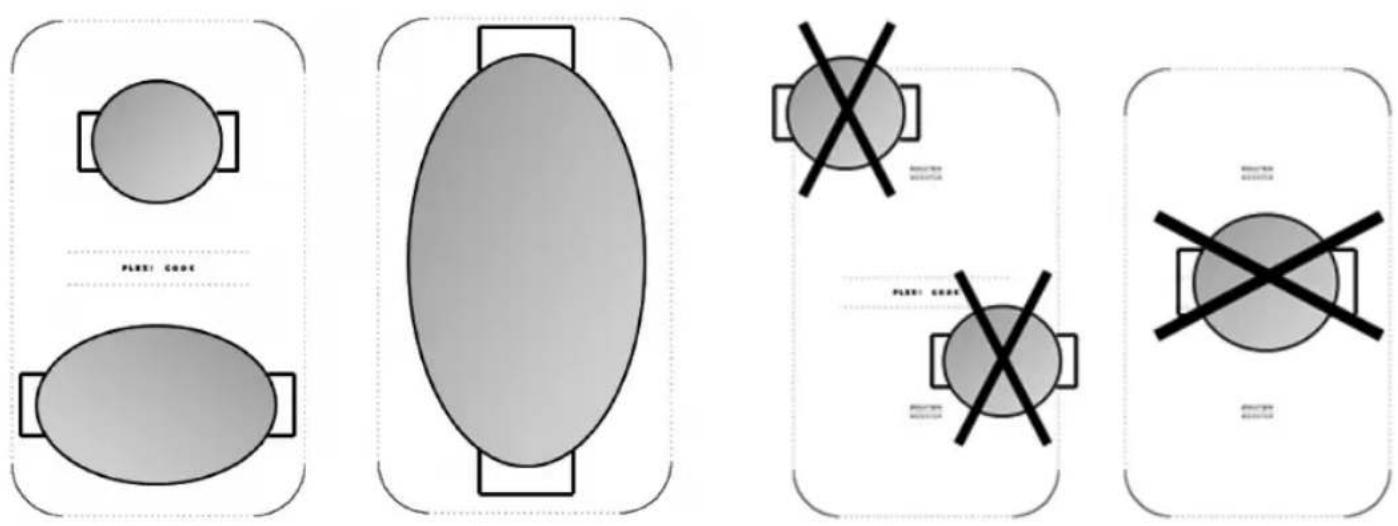

Παραδείγματα σωστής και εσφαλμένης τοποθέτησης σκεύους:

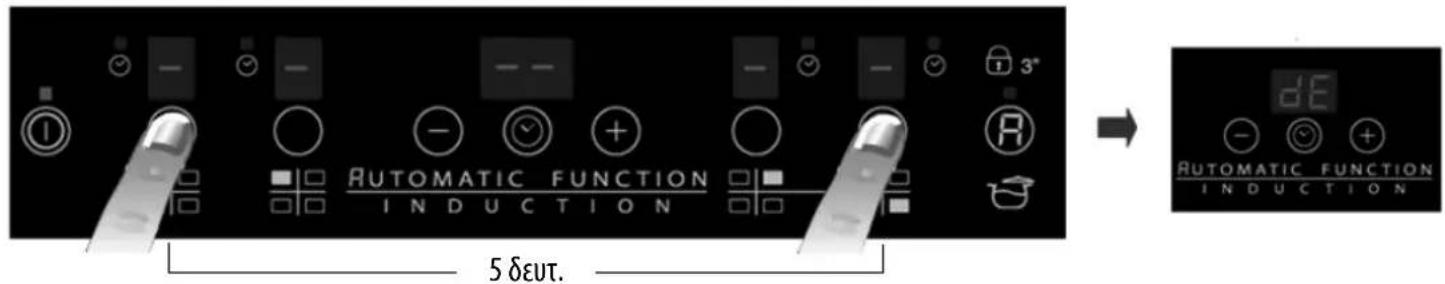

Λειτουργία Demo

Αυτή η μονάδα εστιών διαθέτει μια λειτουργία demo που παρέχει τη δυνατότητα επικοινωνίας με τον πίνακα διακοπτών χωρίς να ενεργοποιηθούν οι σχετικές εστίες. Η διαδικασία ενεργοποίησης και απενεργοποίησης πρέπει να εκτελεστεί εντός 60 δευτερολέπτων από τη στιγμή σύνδεσης του προϊόντος στο οικιακό ηλεκτρικό δίκτυο.

Για να ενεργοποιήσετε τη λειτουργία demo, πατήστε ταυτόχρονα για 5 δευτερόλεπα τα δύο ακριανά πλήκτρα επιλογής εστίας: στην κεντρική οθόνη εμφανίζεται η ένδειξη «dΕ». Στη συνέχεια, μπορείτε να περιηγηθείτε στις λειτουργίες του πίνακα διακοπτών. Η λειτουργία κλειδώματος και ξεκλειδώματος διατίθεται ακόμη και στη λειτουργία Demo.

Για να απενεργοποιήσετε τη λειτουργία Demo, επαναλάβετε τη διαδικασία λαμβάνοντας υπόψη ότι πρέπει πρώτα να αποσυνδέσετε τη μονάδα εστιών από το δίκτυο και, στη συνέχεια, να τη συνδέσετε ξανά και να εκτελέσετε τη διαδικασία εντός 60 δευτερολέπτων από τη σύνδεση.

3° AUTOMATIC FUNCTION INDUCTION 5 δευτ. AUTOMATIC FUNCTION INDUCTION

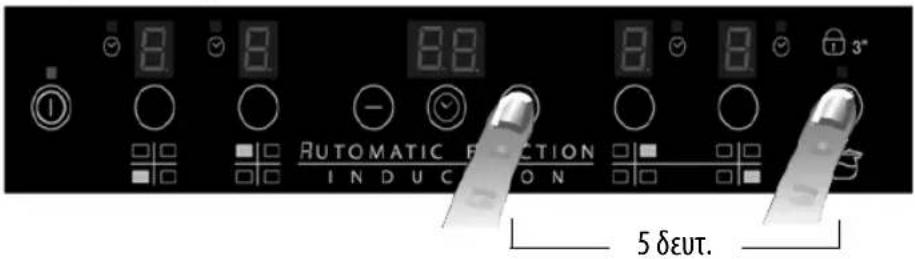

Ενεργοποίηση/απενεργοποίηση ηχητικού σήματος

Μετά την ενεργοποίηση της μονάδας εστιών, κρατήστε πατημένο το κουμπί «+» και το τέρμα ακριανό κουμπί επιλογής στα δεξιά για τουλάχιστον πέντε δευτερόλεπτα («κλείδωμα πίνακα ελέγχου»).

8 8 8.8 8 8 3" AUTOMATIC FUNCTION INDUCION 5 δευτ.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Μη χρησιμοποιείτε συσκευές καθαρισμού με ατμό.
• Πριν από τον καθαρισμό, βεβαιωθείτε ότι οι εστίες είναι απενεργοποιημένες και ότι η ένδειξη υπολειπόμενης θερμότητας («Η») δεν εμφανίζεται πλέον.

ΣΗΜΑΝΤΙΚΟ: μη χρησιμοποιείτε λειαντικά ή συρμάτινα σφουγγάρια. Με την πάροδο του χρόνου, μπορεί να προκληθεί ζημιά στη γυάλινη επιφάνεια.

• Μετά από κάθε χρήση, αφήστε τη μονάδα να κρυώσει και καθαρίστε την, ώστε να απομακρυνθούν υπολείμματα τροφίμων και κηλίδες.
Η ζάχαρη ή τα φαγητά με υψηλή περιεκτικότητα σε σάκχαρα προκαλούν φθορά στη μονάδα εστιών και πρέπει να καθαρίζονται αμέσως.
• Το αλάτι, η ζάχαρη και η άμμος μπορεί να χαράξουν τη γυάλινη επιφάνεια.
• Χρησιμοποιείτε μαλακό πανί, απορροφητικό χαρτί κουζίνας ή ειδικά προϊόντα για τον καθαρισμό της μονάδας (ακολουθείτε τις οδηγίες του κατασκευαστή).

ΟΔΗΓΟΣ ΕΝΤΟΠΙΣΜΟΥ ΒΛΑΒΩΝ

• Διαβάστε και ακολουθήστε τις οδηγίες της ενότητας «Οδηγίες χρήσης».
• Βεβαιωθείτε ότι δεν υπάρχουν διακοπές στην ηλεκτρική σύνδεση.
• Σκουπίστε καλά την επιφάνεια της μονάδας εστιών μετά τον καθαρισμό.
• Εάν μετά την ενεργοποίηση της μονάδας εστιών στην οθόνη εμφανίζονται αλφαριθμητικοί κωδικοί, ακολουθήστε τις οδηγίες του παρακάτω πίνακα.
• Εάν δεν μπορείτε να απενεργοποιήσετε τη μονάδα εστιών μετά τη χρήση της, αποσυνδέστε την από το ηλεκτρικό δίκτυο.

ΚΩΔΙΚΟΣ ΣΦΑΛΜΑΤΟΣ ΠΕΡΙΓΡΑΦΗ ΠΙΘΑΝΕΣ ΑΙΤΙΕΣ ΛΥΣΗ
C81, C82	Η περιοχή των διακοπτών απενεργοποιείται λόγω υπερβολικά υψηλής θερμοκρασίας	Υπερβολικά υψηλή εσωτερική θερμοκρασία στα ηλεκτρονικά εξαρτήματα	Περιμένετε να κρυώσει η μονάδα εστιών πριν την χρησιμοποιήσετε ξανά
F42 ή F43	Εσφαλμένη τάση τροφοδοσίας της μονάδας εστιών	Ο αισθητήρας ανιχνεύει διαφορετική τάση από την τάση σύνδεσης	Αποσυνδέστε τη μονάδα εστιών από το δίκτυο και ελέγξτε τη σύνδεση
F12, F21, F25, F36, F37, F40, F47, F56, F58, F60	Επικοινωνήστε με την τεχνική υποστήριξη και αναφέρετε τον κωδικό σφάλματος

ΘΟΡΥΒΟΣ ΠΟΥ ΠΡΟΕΡΧΕΤΑΙ ΑΠΟ ΤΗ ΜΟΝΑΔΑ ΕΣΤΙΩΝ

Κατά την κανονική λειτουργία των επαγωγικών μονάδων εστιών μπορεί να ακουστεί ένα σφύριγμα ή ένα τρίξιμο που προέρχεται από τα σκεύη λόγω των χαρακτηριστικών κατασκευής της βάσης τους (για παράδειγμα, διάφορες στρώσεις υλικών κατασκευής, μη επίπεδη βάση). Οι θόρυβοι αυτοί διαφέρουν ανάλογα με το σκεύος που χρησιμοποιείται και την ποσότητα φαγητού που περιέχει. Δεν πρόκειται για βλάβη της μονάδας εστιών.

Επίσης, η επαγωγική μονάδα εστιών διαθέτει εσωτερικό σύστημα φύξης για διατήρηση των ηλεκτρονικών εξαρτημάτων σε ελεγχόμενη θερμοκρασία. Για το λόγο αυτό, κατά τη διάρκεια της λειτουργίας, καθώς και λίγα λεπτά μετά την απενεργοποίηση της μονάδας εστιών ενδέχεται να ακουστεί ο ανεμιστήρας. Αυτό είναι απόλυτα φυσιολογικό και απαραίτητο για τη σωστή λειτουργία του προϊόντος.

TEXNIKH YΠΟΣΤΗΡΙΞΗ

Πριν επικοινωνήσετε με την τεχνική υποστήριξη

1. Βεβαιωθείτε ότι δεν μπορείτε να λύσετε μόνοι σας το πρόβλημα σύμφωνα με τις οδηγίες της ενότητας «Οδηγός εντοπισμού βλαβών».
2. Απενεργοποιήστε και ενεργοποιήστε ξανά τη συσκευή για να βεβαιωθείτε ότι το πρόβλημα έχει λυθεί.

Εάν η βλάβη παραμένει μετά τους παραπάνω ελέγχους, επικοινωνήστε με το πλησιέστερο τμήμα τεχνικής υποστήριξης.

Δηλώστε:

• Μια σύντομη περιγραφή της βλάβης.
  • Τον τύπο και το μοντέλο του προϊόντος.
  • Τον αριθμό σέρβις (ο αριθμός μετά τη λέξη Service στην πινακίδα τεχνικών στοιχείων), κάτω από τη συσκευή (στο μεταλλικό πλαίσιο).
  • Την πλήρη διεύθυνσή σας.
  • Τον αριθμό τηλεφώνου σας.

SERVICE

0000 000 00000

Εάν πρέπει να εκτελεστεί επισκευή, απευθυνθείτε σε ένα εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης (για να διασφαλιστεί η χρήση γνήσιων ανταλλακτικών και η ωστή επισκευή). Τα ανταλλακτικά είναι διαθέσιμα για 10 χρόνια.

ΠΙΝΑΚΑΣ ΡΥΘΜΙΣΕΩΝ ΙΣΧΥΟΣ

Επίπεδο ισχύος Τρόπος μαγειρέματος Χρήση επιπέδου ισχύος(βάσει της εμπειρίας και του τρόπου μαγειρέματος)
Μέγ. ισχύς	Boost Γρήγορο ζέσταμα	Ιδανική ρύθμιση για ζέσταμα φαγητών, βράσιμο νερού ή για ζέσταμα ζωμών σε σύντομο χρονικό διάστημα
	8-9 Τηγάνισμα - βράσιμο	Ιδανική ρύθμιση για ρόδισμα, έναρξη του μαγειρέματος, τηγάνισμα κατεψυγμένων προϊόντων και γρήγορο βράσιμο
Υψηλή ισχύς	7-8	Ρόδισμα - τηγάνισμα - βράσιμο - ψήσιμο	Ιδανική ρύθμιση για τηγάνισμα, διατήρηση έντονου βρασμού, μαγείρεμα και ψήσιμο (για σύντομο διάστημα 5-10 λεπτών)
	6-7	Ρόδισμα - μαγείρεμα - σιγοβράσιμο - τηγάνισμα - ψήσιμο	Ιδανική ρύθμιση για τηγάνισμα, διατήρηση χαμηλού βρασμού, μαγείρεμα και ψήσιμο (για μέτριο διάστημα 10-20 λεπτών), ζέσταμα σκευών
Μέτρια ισχύς	4-5	Μαγείρεμα - σιγοβράσιμο - τηγάνισμα - ψήσιμο	Ιδανική ρύθμιση για σιγοβράσιμο, διατήρηση πολύ χαμηλού βρασμού, μαγείρεμα (για μεγάλο διάστημα), ανακάτεμα ζυμαρικών
	3-4	Μαγείρεμα - αργό βράσιμο - πήξιμο - ανακάτεμα	Ιδανική ρύθμιση για μαγείρεμα μεγάλης διάρκειας (ρύζι, σάλτσες, ψητά, ψάρια) με υγρά (π.χ. νερό, κρασί, ζωμός, γάλα), ανακάτεμα ζυμαρικών
	2-3		Ιδανική ρύθμιση για μαγείρεμα μεγάλης διάρκειας (με όγκο μικρότερο του λίτρου: ρύζι, σάλτσες, ψητά, ψάρια) με υγρά (π.χ. νερό, κρασί, ζωμός, γάλα)
Χαμηλή ισχύς	1-2	Λιώσιμο - ξεπάγωμα - διατήρηση θερμοκρασίας φαγητών - ανακάτεμα	Ιδανική ρύθμιση για λιώσιμο βουτύρου και σοκολάτας, ξεπάγωμα προϊόντων μικρού μεγέθους και διατήρηση της θερμοκρασίας των φαγητών που μόλις μαγειρέψατε (π.χ. σάλτσες, σούπες, μινεστρόνε)
	1		Ιδανική ρύθμιση για διατήρηση της θερμοκρασίας των φαγητών που μόλις μαγειρέψατε, ανακάτεμα ρίζότο και ζέσταμα σκευών σερβιρίσματος (με ειδικό εξάρτημα για επαγωγικές εστίες)
ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ	Μηδενική ισχύς	Επιφάνεια στήριξης	Η μονάδα εστιών βρίσκεται σε κατάσταση αναμονής ή είναι απενεργοποιημένη (μπορεί να υπάρχει υπολειπόμενη θερμότητα στο τέλος του μαγειρέματος που υποδεικνύεται από την ένδειξη Η)

ΣΗΜΕΙΩΣΗ:

Για σύντομες διαδικασίες μαγειρέματος στις οποίες απαιτείται άριστη κατανομή της θερμότητας (για παράδειγμα, τηγανίτες) στη διπλή εστία διαμέτρου 28 cm (όπου υπάρχει), συνιστάται να χρησιμοποιείτε σκεύη διαμέτρου έως 24 cm. Για διαδικασίες μαγειρέματος για τις οποίες απαιτείται ιδιαίτερη προσοχή (για παράδειγμα, λιώσιμο σοκολάτας ή βουτύρου), συνιστάται να χρησιμοποιείτε τις μονές εστίες μικρότερης διαμέτρου.
