INSTRUKCJA OBSŁUGI ACM 810 LX WHIRLPOOL

POLSKI Instalacja Strona 2 Instrukcja obsługi Strona 107

Ø 17 cm min. 28 cm maks.

Ø 15 cm min. 21 cm maks.

Ø 12 cm min. 18 cm maks.

Ø 10 cm min. 14,5 cm maks.

Ø 17 cm min. 28 cm maks.

Ø 15 cm min. 21 cm maks.

Ø 12 cm min. 18 cm maks.

Ø 10 cm min. 14,5 cm maks.

Keittotaso valmiustilassa tai sammutettu (mahdollinen jälkilämpö, jonka ilmaisee H)PL107

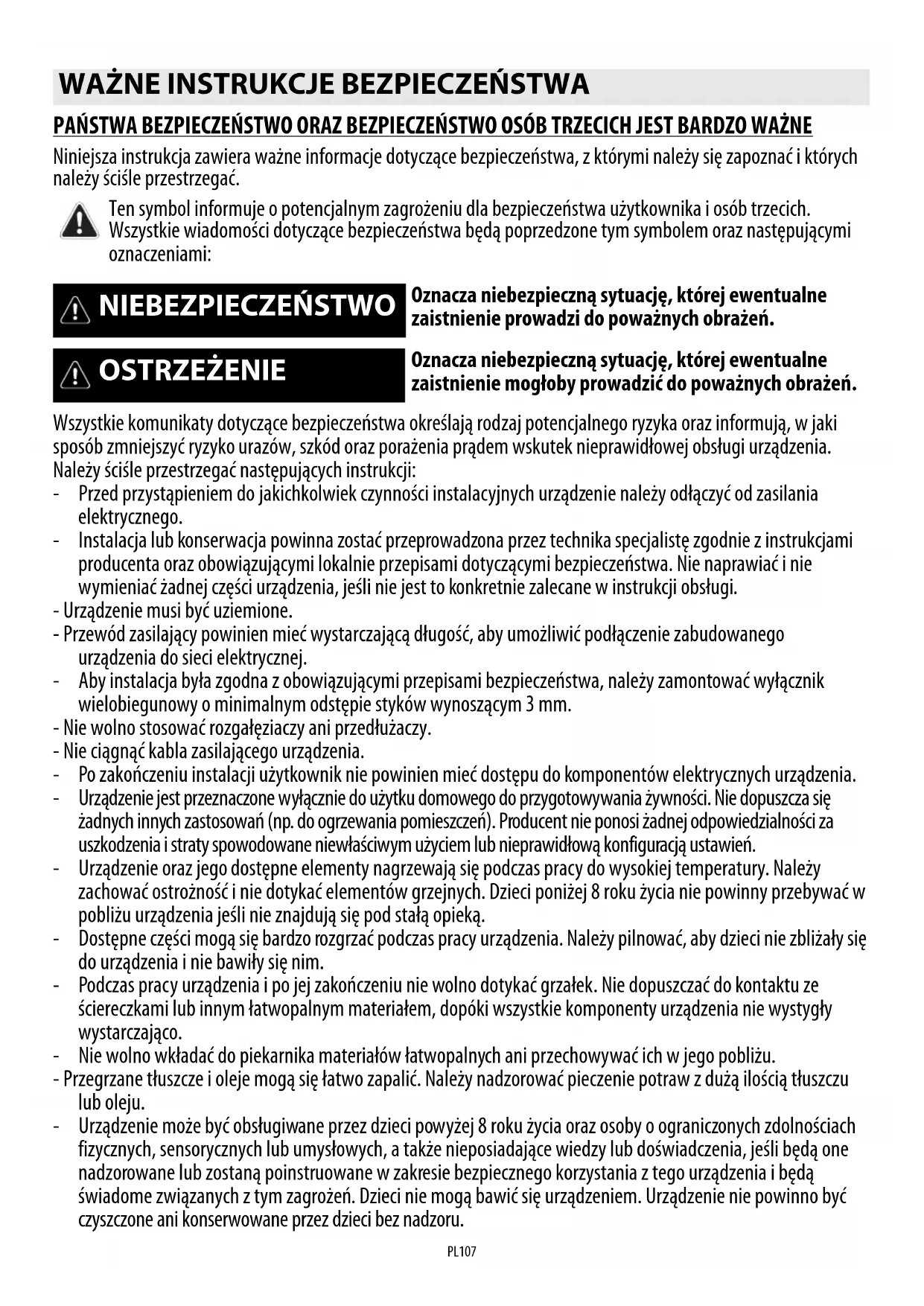

PAŃSTWA BEZPIECZEŃSTWO ORAZ BEZPIECZEŃSTWO OSÓB TRZECICH JEST BARDZO WAŻNE Niniejsza instrukcja zawiera ważne informacje dotyczące bezpieczeństwa, z którymi należy się zapoznać i których

należy ściśle przestrzegać.

Wszystkie komunikaty dotyczące bezpieczeństwa określają rodzaj potencjalnego ryzyka oraz informują, w jaki

sposób zmniejszyć ryzyko urazów, szkód oraz porażenia prądem wskutek nieprawidłowej obsługi urządzenia.

Należy ściśle przestrzegać następujących instrukcji:

- Przed przystąpieniem do jakichkolwiek czynności instalacyjnych urządzenie należy odłączyć od zasilania

- Instalacja lub konserwacja powinna zostać przeprowadzona przez technika specjalistę zgodnie z instrukcjami

producenta oraz obowiązującymi lokalnie przepisami dotyczącymi bezpieczeństwa. Nie naprawiać i nie

wymieniać żadnej części urządzenia, jeśli nie jest to konkretnie zalecane w instrukcji obsługi.

- Urządzenie musi być uziemione.

- Przewód zasilający powinien mieć wystarczającą długość, aby umożliwić podłączenie zabudowanego

urządzenia do sieci elektrycznej.

- Aby instalacja była zgodna z obowiązującymi przepisami bezpieczeństwa, należy zamontować wyłącznik

wielobiegunowy o minimalnym odstępie styków wynoszącym 3 mm.

- Nie wolno stosować rozgałęziaczy ani przedłużaczy.

- Nie ciągnąć kabla zasilającego urządzenia.

- Po zakończeniu instalacji użytkownik nie powinien mieć dostępu do komponentów elektrycznych urządzenia.

- Urządzenie jest przeznaczone wyłącznie do użytku domowego do przygotowywania żywności. Nie dopuszcza się

żadnych innych zastosowań (np. do ogrzewania pomieszczeń). Producent nie ponosi żadnej odpowiedzialności za

uszkodzenia i straty spowodowane niewłaściwym użyciem lub nieprawidłową konfiguracją ustawień.

- Urządzenie oraz jego dostępne elementy nagrzewają się podczas pracy do wysokiej temperatury. Należy

zachować ostrożność i nie dotykać elementów grzejnych. Dzieci poniżej 8 roku życia nie powinny przebywać w

pobliżu urządzenia jeśli nie znajdują się pod stałą opieką.

- Dostępne części mogą się bardzo rozgrzać podczas pracy urządzenia. Należy pilnować, aby dzieci nie zbliżały się

do urządzenia i nie bawiły się nim.

- Podczas pracy urządzenia i po jej zakończeniu nie wolno dotykać grzałek. Nie dopuszczać do kontaktu ze

ściereczkami lub innym łatwopalnym materiałem, dopóki wszystkie komponenty urządzenia nie wystygły

- Nie wolno wkładać do piekarnika materiałów łatwopalnych ani przechowywać ich w jego pobliżu.

- Przegrzane tłuszcze i oleje mogą się łatwo zapalić. Należy nadzorować pieczenie potraw z dużą ilością tłuszczu

- Urządzenie może być obsługiwane przez dzieci powyżej 8 roku życia oraz osoby o ograniczonych zdolnościach

fizycznych, sensorycznych lub umysłowych, a także nieposiadające wiedzy lub doświadczenia, jeśli będą one

nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z tego urządzenia i będą

świadome związanych z tym zagrożeń. Dzieci nie mogą bawić się urządzeniem. Urządzenie nie powinno być

czyszczone ani konserwowane przez dzieci bez nadzoru.

WAŻNE INSTRUKCJE BEZPIECZEŃSTWA Ten symbol informuje o potencjalnym zagrożeniu dla bezpieczeństwa użytkownika i osób trzecich.

Wszystkie wiadomości dotyczące bezpieczeństwa będą poprzedzone tym symbolem oraz następującymi

NIEBEZPIECZEŃSTWO Oznacza niebezpieczną sytuację, której ewentualne

zaistnienie prowadzi do poważnych obrażeń.

OSTRZEŻENIE Oznacza niebezpieczną sytuację, której ewentualne

zaistnienie mogłoby prowadzić do poważnych obrażeń.

POLSKI Instalacja Strona 2 Instrukcja obsługi StronaPL108

- Nie kłaść na polu grzejnym przedmiotów metalowych, np. przyrządów kuchennych (noży, widelców, łyżek,…),

pokrywek ani innych podobnych, ponieważ mogą się one rozgrzać do wysokiej temperatury.

- We wnęce pod urządzeniem należy zainstalować panel oddzielający, który nie został dostarczony w komplecie.

- Jeśli na powierzchni pojawią się pęknięcia, należy wyłączyć urządzenie, aby uniknąć ryzyka porażenia prądem

- Urządzenia nie można włączać przy pomocy zewnętrznego timera ani oddzielnego systemu zdalnego sterowania.

- Pozostawienie urządzenia bez nadzoru podczas przyrządzania potraw z użyciem oleju i tłuszczu może

spowodować zagrożenie oraz może prowadzić do pożaru. Pożaru NIGDY nie wolno gasić wodą! Należy wyłączyć

urządzenie i przykryć ogień np. pokrywką lub kocem gaśniczym.

Ryzyko pożaru: nie przechowywać żadnych rzeczy na powierzchniach gotowania.

- Nie stosować urządzeń czyszczących parą!

- Na powierzchni płyty nie wolno kłaść sztućców ani pokrywek do garnków, gdyż mogą się one rozgrzać do

wysokiej temperatury.

- Po zakończeniu używania płyty należy wyłączyć pole grzejne za pomocą pokrętła a nie polegać na układzie

wykrywania obecności naczynia.PL109

Utylizacja opakowania

Materiał z opakowania w 100% nadaje się do recyklingu i jest oznaczony symbolem ( ). Części opakowania nie należy wyrzucać, lecz utylizować zgodnie z przepisami

określonymi przez lokalne władze.

Utylizacja urządzenia

Niniejsze urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE (WEEE) oraz polską ustawą o zużytym sprzęcie elektrycznym i elektronicznym.

Zapewniając prawidłowe złomowanie niniejszego urządzenia przyczynią się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na

środowisko i zdrowie ludzi.

Symbol na urządzeniu lub w dokumentacji do niego dołączonej oznacza, że urządzenia nie wolno traktować podobnie jak zwykłe odpady domowe. Należy oddać

je do punktu zajmującego się utylizacją i recyklingiem urządzeń elektrycznych i elektronicznych.

Oszczędzanie energii

Aby uzyskać najlepsze wyniki pracy urządzenia, należy:

• Używać garnków i patelni, których średnica dna jest równa średnicy pola grzejnego.

• Stosować tylko garnki i patelnie o płaskim dnie.

• Jeśli to możliwe, garnki powinny być nakryte w czasie gotowania.

• Dzięki naczyniom ciśnieniowym można zmniejszyć zużycie energii i skrócić długość gotowania.

• Naczynia należy stawiać na środku pola grzejnego oznaczonego na płycie.

- Niniejsze urządzenie jest przeznaczone do kontaktów z artykułami spożywczymi i spełnia wymagania określone w Rozporządzeniu ( ) Nr 1935/2004. Zostało

ono zaprojektowane, wyprodukowane i wprowadzone na rynek zgodnie z wymogami bezpieczeństwa określonymi w Dyrektywie 2006/95/WE w sprawie

niskiego napięcia (która zastąpiła Dyrektywę 73/2 3/EWG z późniejszymi zmianami) oraz w Dyrektywie 2004/108/WE w sprawie kompatybilności

elektromagnetycznej.

Aby sprawdzić, czy naczynie nadaje się do stosowania na indukcyjnych płytach kuchennych, posłużyć się magnesem: garnki się nadają, jeśli reaguje na nie magnes.

- Sprawdzić, czy spód naczynia nie jest chropowaty, aby nie doszło do porysowania powierzchni płyty kuchennej. Sprawdzić naczynia.

- Nie opierać gorących garnków i patelni o powierzchnię panelu sterowania. Może to prowadzić do jego uszkodzenia.

PORADY DOTYCZĄCE OCHRONY ŚRODOWISKA DEKLARACJA ZGODNOŚCI PRZED ROZPOCZĘCIEM PRACY WAŻNE: Jeśli naczynia nie mają prawidłowych rozmiarów, pola grzejne nie włączą się. Stosować wyłącznie naczynia opatrzone napisem „INDUCTION SYSTEM” (Rysunek obok). Naczynie należy postawić na żądane pole grzejne przed włączeniem płyty kuchennej.

ISTNIEJĄCE NACZYNIA ZALECANE ŚREDNICE DNA NACZYŃ

Po rozpakowaniu urządzenia należy sprawdzić, czy nie zostało ono uszkodzone w czasie transportu. W razie problemów skontaktować się ze sprzedawcą lub

autoryzowanym serwisem.

Wymiary do zabudowy oraz instrukcja instalacji patrz rysunki na stronie 2.

PRZYGOTOWANIE MEBLA DO ZABUDOWY Przyłączenie do płytki zaciskowej

Do podłączenia elektrycznego należy użyć przewodu typu HO5RR-F, jak pokazano w poniższej tabeli.

- Zachować lub zdjąć metalowe mostki między śrubami skrzynki zaciskowej L1-L2 i N1-N2 zgodnie ze schematem połączeń (patrz rysunek).

- Jeśli w komplecie dostarczono przewód, należy przestrzegać instrukcji podłączenia do niego dołączonej.

- Upewnić się, że wszystkie sześć śrub skrzynki zaciskowej zostało dokręconych po podłączeniu przewodów.

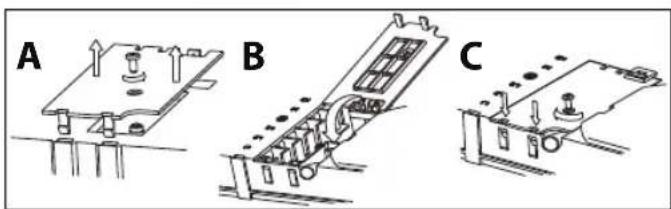

Przykład mostka obecnego (po lewej stronie) i zdjętego (po prawej stronie). Sprawdzić szczegóły na schemacie połączeń (mostki mogą być pomiędzy L1-L2 i pomiędzy N1-N2).

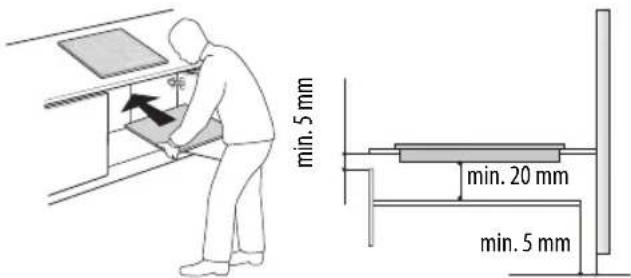

INSTALACJA OSTRZEŻENIE

- Zainstalować panel oddzielający

- Po zainstalowaniu dolna część

urządzenia nie powinna być już

- W razie instalacji piekarnika pod

płytą nie instalować panelu

• Odległość między spodem urządzenia a panelem oddzielającym powinna być zgodna z wymiarami podanymi na rysunku.

• Aby zagwarantować prawidłową pracę urządzenia, nie wolno blokować minimalnego otworu między blatem a górną częścią blatu mebla (min. 5 mm).

• Jeśli pod płytą kuchenną jest instalowany piekarnik, sprawdzić, czy posiada on system chłodzenia.

• Nie instalować płyty kuchennej na zmywarkach bądź pralkach, aby zapobiec kontaktowi obwodów elektronicznych z parą lub wilgocią, która może je uszkodzić.

• W przypadku montażu płyty równo z blatem skontaktować się z serwisem w celu montażu zestawu śrub 4801 211 00112.

• Aby zdjąć płytę, należy zwolnić śrubokrętem (nie jest dostarczony w komplecie) sprężyny znajdujące się w dolnej części urządzenia.

PODŁĄCZENIE ELEKTRYCZNE OSTRZEŻENIE

- Odłączyć urządzenie od zasilania elektrycznego.

- Urządzenie powinno być zainstalowane przez wykwalifikowanego technika, znającego

obowiązujące przepisy w zakresie bezpieczeństwa i właściwego instalowania.

- Producent nie będzie ponosił żadnej odpowiedzialności za obrażenia cielesne osób lub zwierząt, ani za szkody materialne wynikłe w związku z

nieprzestrzeganiem zaleceń podanych w niniejszym rozdziale.

- Długość przewodu zasilającego powinna umożliwiać wyjęcie płyty kuchennej z blatu.

- Napięcie podane na tabliczce znamionowej znajdującej się na dnie urządzenia musi odpowiadać napięciu w Państwa mieszkaniu.

Przewody Liczba x rozmiar

230-240 V ~ (tylko Australia)

230 V ~ (tylko Wlk. Brytania)

400 V 2N ~ 230 V 3 ~ (tylko Belgia) 400 V 2N ~ (tylko Holandia)

230 V230 V230 V230 V230 V230 V230 V230 V230 V230 V230 V CBAPL111

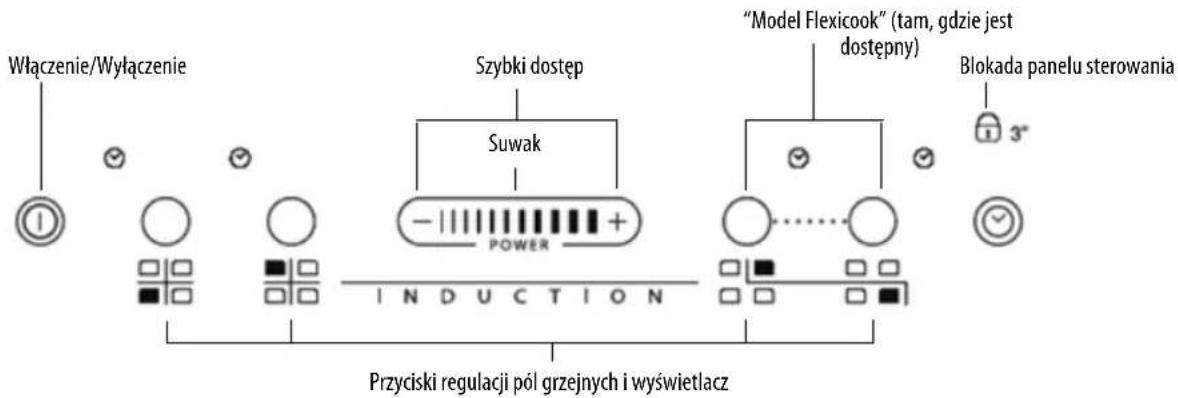

Opis panelu sterowania

Włączenie/wyłączenie płyty kuchennej

Aby włączyć płytę, wcisnąć przycisk na ok. 2 sekundy i przytrzymać, dopóki nie zapalą się wyświetlacze pól grzewczych. Aby wyłączyć płytę, dotknąć tego samego

przyciski i przytrzymać do czasu wyłączenia wyświetlaczy. Wszystkie pola grzejne zostaną wyłączone.

Gdy płyta już pracowała, wskaźnik ciepła resztkowego “H” świeci, dopóki płyta kuchenna nie wystygnie.

Jeśli w ciągu 10 sekund od włączenia płyty kuchennej nie wybierze się żadnej funkcji, płyta wyłączy się automatycznie.

Włączenie i regulacja pól grzejnych

Po włączeniu płyty należy włączyć żądane pole grzejne, naciskając w tym celu odpowiedni okrągły przycisk i umieszczając na polu naczynie. Dzięki suwakowi można

ustawić żądany poziom mocy w zakresie od minimum 0 do maksimum 9 lub poziomu booster “P” tam, gdzie jest on dostępny.

W celu zwiększenia poziomu mocy należy przejechać palcem po suwaku kilka razy od lewej do prawej, natomiast w celu jego zmniejszenia należy przejechać palcem

po suwaku w odwrotnym kierunku. Innym rozwiązaniem jest użycie przycisków szybkiego dostępu “+” i “-”.

Wyłączenie pola grzejnego

W celu wyłączenia pola grzejnego należy nacisnąć odpowiedni przycisk i przytrzymać go przez ponad 3 sekundy.

Pole grzejne wyłączy się; jeżeli pole grzejne jest jeszcze nagrzane, na odpowiadającym mu wyświetlaczu pojawi się litera “H”.

Blokada panelu sterowania

Funkcja blokuje przyciski, aby nie dopuścić do przypadkowego włączenia płyty kuchennej. Aby włączyć blokadę panelu sterowania, należy włączyć płytę kuchenną i nacisnąć na 3

sekundy przycisk timera; sygnał dźwiękowy oraz wskaźnik świetlny w pobliżu symbolu kłódki informują o włączeniu funkcji. Panel sterowania jest zablokowany za wyjątkiem

funkcji wyłączania. Aby wyłączyć blokadę, należy wykonać tę samą procedurę, co przy włączaniu. Wyłączy się wskaźnik świetlny i płyta będzie ponownie aktywna.

Obecność wody, płynu, jaki wydostał się z naczynia na płycie, a także innych przedmiotów na przycisku pod symbolem może być powodem przypadkowego i

niepożądanego włączenia się lub wyłączenia blokady panelu sterowania.

Timer może służyć do ustawiania czasu gotowania dla wszystkich pól grzejnych do maksymalnie 99 minut (1 godzina i 39 minut).

Wybrać pole grzejne, dla którego chce się ustawić czas gotowania przy pomocy timera, po czym nacisnąć timer; rozlegnie się sygnał dźwiękowy

informujący o uruchomieniu funkcji (patrz ilustracja). Na wyświetlaczu pojawi się symbol “00” i włączy się kontrolka LED. W celu zmniejszenia lub

zwiększenia wartości timera należy trzymać wciśnięte przyciski “+” i “-” funkcji suwaka. Po upływie ustawionego czasu rozlega się sygnał

dźwiękowy, a pole grzejne samoczynnie się wyłącza. W celu wyłączenia timera należy trzymać przycisk timera wciśnięty przez co najmniej 3 sekundy.

Aby ustawić timer dla innego pola, należy powtórzyć powyższe punkty. Na wyświetlaczu timera widnieją zawsze informacje dotyczące timera

ustawionego dla wybranego pola lub timera z najkrótszym ustawionym czasem.

W celu modyfikacji lub wyłączenia timera należy nacisnąć przycisk wyboru pola grzejnego dla danego timera.

INSTRUKCJA OBSŁUGI Blokada panelu sterowaniaPrzyciski regulacji pól grzejnych i wyświetlaczWłączenie/Wyłączenie“Model Flexicook” (tam, gdzie jest dostępny)Szybki dostępSuwak

Wyświetlacz wskaźnika mocyWskazanie wybranego pola grzejnegoPołożenie pola grzejnegoDziałanie suwakaZwiększanie poziomu mocyZmniejszanie poziomu mocyPL112

Informacje dotyczące panelu sterowania

Wskaźniki ciepła resztkowego.

Płyta jest wyposażona we wskaźnik ciepła resztkowego dla każdego pola grzejnego. Wskaźnik taki sygnalizuje, które pola grzejne mają jeszcze wysoką

Jeśli na wyświetlaczu pojawia się , pole grzejne jest nadal gorące. Jeśli przy danym polu świeci się ten symbol, pole można jeszcze wykorzystać aby, na

przykład, roztopić masło lub utrzymać temperaturę potrawy.

Po wystygnięciu pola grzejnego wyświetlacz gaśnie.

Wskaźnik nieprawidłowego naczynia lub braku naczynia.

Jeśli naczynie nie jest przystosowane do pracy z płytą indukcyjną, jest nieprawidłowo ustawione lub ma niewłaściwe wymiary, na wyświetlaczu pojawia

się komunikat „Brak naczynia” (patrz rysunek obok). Jeśli w ciągu 60 sekund nie zostanie wykryte żadne naczynie, płyta kuchenna się wyłączy.

Funkcja szybkiego gotowania (Booster)

Funkcja jest dostępna jedynie dla określonych pól grzejnych. Pozwala ona na wykorzystanie maksymalnej mocy płyty (np. w celu szybkiego doprowadzenia wody do

wrzenia). Aby włączyć tę funkcję, naciskać przycisk „+” aż do pojawienia się na wyświetlaczu „P”. Po 10 minutach działania funkcji booster urządzenie automatycznie

ustawia dla danego pola poziom 9.

Tam, gdzie funkcja ta jest dostępna, umożliwia ona korzystanie z pola grzejnego jak z dwóch oddzielnych pól lub jak z jednego pola o bardzo dużej powierzchni.

Doskonale sprawdza się w przypadku naczyń o owalnym, prostokątnym i wydłużonym kształcie (o wymiarach podstawy wynoszących maksymalnie 38 x 23 cm) lub

równoczesnego korzystania z więcej niż jednego standardowego naczynia. W celu uruchomienia funkcji flexicook należy włączyć płytę kuchenną i nacisnąć

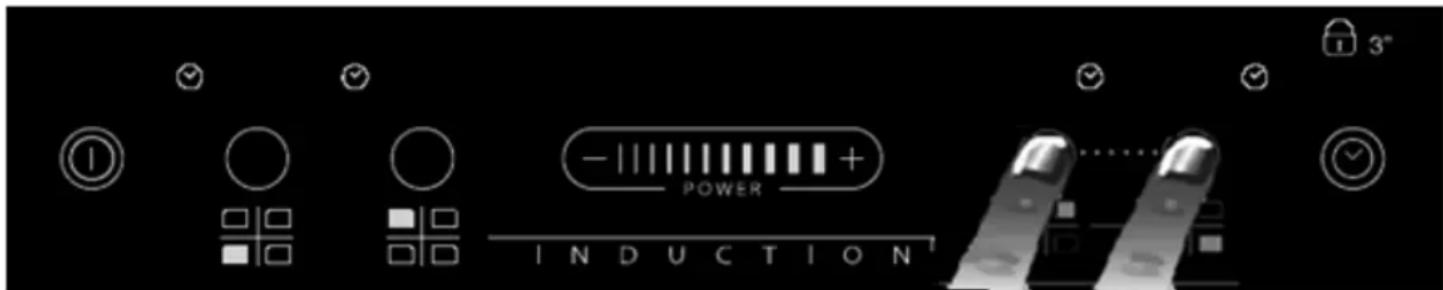

równocześnie przyciski dla obu pól grzejnych, tak jak pokazano na poniższej ilustracji: wskazany zostanie poziom “5”; obie kropki obok numeru poziomu będą

podświetlone, sygnalizując włączenie funkcji Flexi cook.

W celu zmiany poziomu mocy (od 1 do maks. 9) należy nacisnąć przyciski -/+ lub przesunąć poziomo palcem po suwaku. W celu wyłączenia funkcji Flexi cook należy

równocześnie nacisnąć przyciski obu pól grzejnych. W celu natychmiastowego wyłączenia pól należy przytrzymać przycisk wyboru pola przez 3 sekundy.

Jeżeli pole grzejne nie wykryje żadnego naczynia, na jego wyświetlaczu pojawi się komunikat “Brak naczynia” (z powodu braku naczynia, umieszczenia

go w niewłaściwej pozycji lub użycia naczynia nieprzeznaczonego do płyt indukcyjnych). Komunikat pozostanie aktywny przez 60 sekund: w tym czasie można

dodawać lub przesuwać naczynia w obrębie pola “flexicook” zgodnie z własnymi preferencjami.

Po upływie 60 sekund, jeżeli na polu grzejnym nie zostanie umieszczone żadne naczynie, system zakończy “poszukiwanie” naczynia na danym polu, symbol

pozostanie widoczny na wyświetlaczu, przypominając, że pole grzejne jest wyłączone.

W celu ponownego włączenia funkcji Flexicook należy nacisnąć jeden z 2 przycisków.

Funkcja Flexi cook może również wykryć przemieszczenie naczynia z jednego pola na drugie w obrębie obszaru flexi cook, zachowując ten sam poziom mocy ustawiony

na polu grzejnym, na którym początkowo umieszczono naczynie (patrz przykład na poniższej ilustracji: jeżeli naczynie zostanie przesunięte z pola przedniego na tylne,

na wyświetlaczu wskazywany będzie poziom mocy odpowiadający polu grzejnemu, na którym umieszczono naczynie).

Istnieje również możliwość korzystania z obszaru Flexi cook jak z dwóch niezależnych pól grzejnych - w tym celu należy użyć przycisku odpowiadającego danemu polu.

Umieścić naczynie na środku pojedynczego pola grzejnego i ustawić poziom mocy za pomocą suwaka na ekranie dotykowym.

Ważne: upewnić się, że naczynia są umieszczone na środku pola grzejnego w taki sposób, aby zakrywały logo znajdujące się na środku danego pola

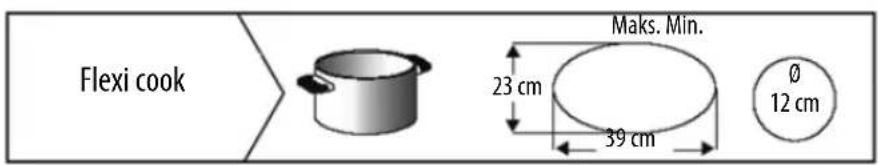

W przypadku dużych garnków, owalnych, prostokątnych i wydłużonych patelni należy się upewnić, że naczynia są umieszczone na środku pola grzejnego i zakrywają

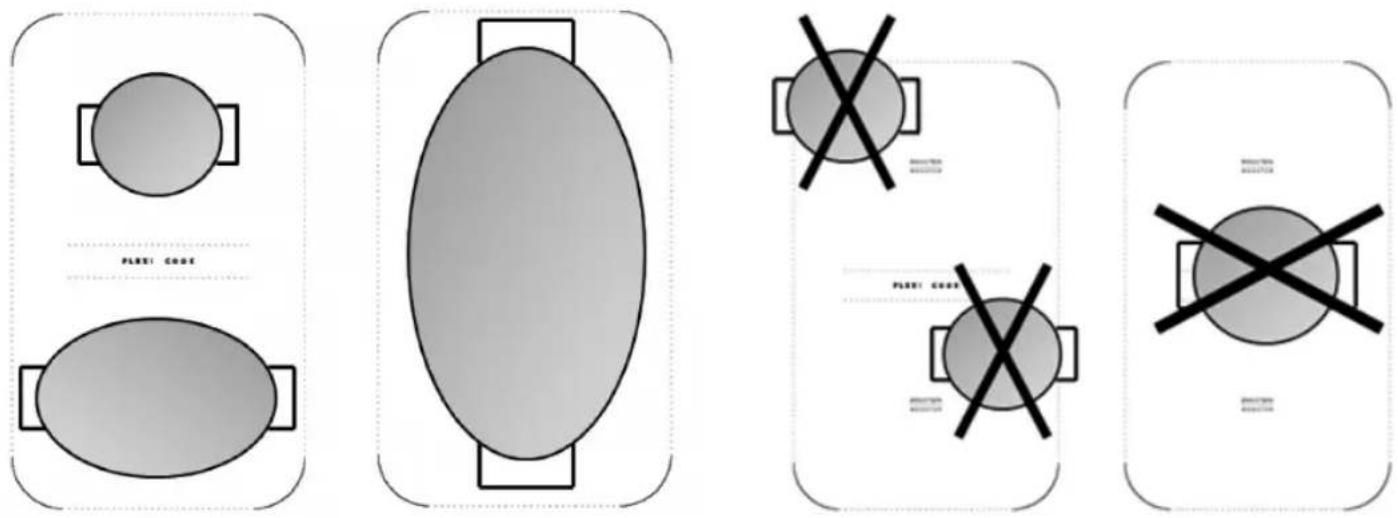

Przykłady prawidłowego i nieprawidłowego rozmieszczenia naczyń:

Niniejsza płyta kuchenna posiada tryb demo, dzięki któremu istnieje możliwość sprawdzenia działania panela sterującego bez włączania pól grzejnych. Procedura włączania i

wyłączania powinna zostać przeprowadzona w ciągu 60 sekund od momentu podłączenia produktu do sieci elektrycznej w mieszkaniu.

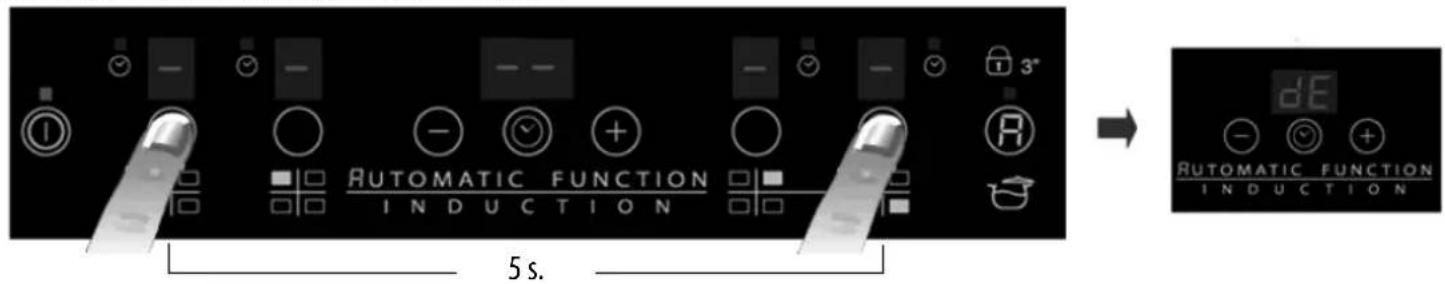

Aby włączyć tryb demo, jednocześnie nacisnąć i przytrzymać przez 5 sekund dwa skrajne przyciski wyboru pola: na wyświetlaczu środkowym pojawia się komunikat „dE”. Teraz

można zapoznać się z działaniem panelu sterowania. Funkcja blokady i odblokowania przycisków jest aktywna również w trybie demo.

Aby wyłączyć tryb demo, należy powtórzyć tę procedurę. Pamiętać, że konieczne jest najpierw odłączenie płyty od zasilania, a następnie ponowne jej podłączenie i

przeprowadzenie całej procedury w ciągu 60 sekund od podłączenia.

Włączenie / wyłączenie sygnału dźwiękowego

Po włączeniu płyty kuchennej należy równocześnie nacisnąć i przytrzymać przez co najmniej 5 sekundy przycisk “+” oraz przycisk wyboru znajdujący się najdalej po

prawej stronie (“blokada panelu sterowania”).

WAŻNE: nie stosować gąbek ani myjek ściernych. Jeśli będą stosowane, mogą z czasem uszkodzić szkło.

• Po każdym użyciu odczekać, aż płyta ostygnie, a następnie wyczyścić ją, aby zapobiec powstawaniu osadów i plam z resztek jedzenia.

• Cukier lub artykuły o dużej zawartości cukru uszkadzają płytę kuchenną i należy je natychmiast usuwać.

• Sól, cukier i piasek mogą zarysować szklaną powierzchnię.

• Stosować miękkie ściereczki, ręczniki papierowe lub specjalne produkty do czyszczenia płyt (przestrzegać wskazówek producenta).

• Proszę uważnie przeczytać i wykonać instrukcje podane w rozdziale „Instrukcja obsługi”.

• Sprawdzić, czy nie doszło do przerw w zasilaniu elektrycznym.

• Dobrze wytrzeć powierzchnię płyty po jej umyciu.

• Jeśli po włączeniu płyty na wyświetlaczu pojawiają się kody alfanumeryczne, należy postępować zgodnie z instrukcjami podanymi w poniższej tabeli.

• Jeśli po zakończeniu pracy nie można wyłączyć płyty kuchennej, należy ją odłączyć od zasilania elektrycznego.

Indukcyjne płyty kuchenne mogą wydawać odgłosy syczenia lub trzaskania podczas normalnego działania. Są one powodowane przez garnki w związku z

charakterystyką budowy ich spodów (np. różne warstwy materiału z których dno jest zbudowane, nierówne dno). Odgłosy te zmieniają się w zależności od rodzaju

naczynia oraz ilości zawartej w nich potrawy. Nie sygnalizują jednak żadnej awarii.

Ponadto, indukcyjna płyta kuchenna jest wyposażona w wewnętrzny system chłodzenia, którego zadaniem jest utrzymywanie kontrolowanej temperatury

komponentów elektronicznych. W związku z tym podczas działania płyty oraz przez kilka minut po jej wyłączeniu słyszalny może być hałas wentylatora. Zjawisko to

jest zupełnie normalne oraz konieczne do zapewnienia prawidłowej pracy urządzenia.

Przed skontaktowaniem się z serwisem technicznym

1. Sprawdzić, czy nie można samodzielnie rozwiązać problemu zgodnie z punktami opisanymi w „Instrukcji wyszukiwania usterek”.

2. Wyłączyć i ponownie włączyć urządzenie, aby sprawdzić, czy usterka nie ustąpiła.

Jeśli po przeprowadzeniu powyższych kontroli usterka nie znikła, należy skontaktować się z najbliższym autoryzowanym serwisem technicznym.

• krótki opis usterki;

• typ i dokładny model płyty grzejnej;

• numer serwisowy (numer po słowie SERVICE na tabliczce znamionowej) znajdujący się pod urządzeniem (na metalowej płytce).

• Państwa dokładny adres;

Jeżeli konieczne jest dokonanie naprawy, prosimy o kontakt z autoryzowanym Serwisem Technicznym (zapewnia to użycie oryginalnych części zamiennych oraz

prawidłowe wykonanie naprawy). Części zamienne są dostępne przez 10 lat.

CZYSZCZENIE OSTRZEŻENIE

- Unikać stosowania czyścików parowych.

- Przed przystąpieniem do czyszczenia należy upewnić się, czy wszystkie pola grzejne są wyłączone oraz

czy nie świeci się wskaźnik ciepła resztkowego („H”).

INSTRUKCJA WYSZUKIWANIA USTEREK KOD BŁĘDU OPIS PRAWDOPODOBNA PRZYCZYNA USUNIĘCIE BŁĘDU C81, C82

Panel sterowania wyłącza się w

związku ze zbyt wysoką

Temperatura wewnętrzna części

elektronicznych jest zbyt wysoka

Odczekać, aż płyta się ochłodzi i

dopiero wtedy włączyć ją

Nieprawidłowe napięcie

doprowadzane do płyty kuchennej

Czujnik wykrywa napięcie inne niż

Odłączyć płytę od sieci zasilającej i

sprawdzić podłączenie

F12, F21, F25, F36, F37, F40, F47, F56, F58, F60 Skontaktować się z lokalnym autoryzowanym serwisem i podać kod błędu

HAŁAS GENEROWANY PRZEZ PŁYTĘ KUCHENNĄ

SERWIS TECHNICZNYPL115

W razie krótkiego gotowania, które wymaga jednakże idealnego rozłożenia ciepła (np. naleśniki) na podwójnym polu o średnicy 28 cm (w zależności od modelu),

zaleca się stosowanie naczyń, których średnica nie przekracza 24 cm. Do potraw wymagających delikatnej obróbki cieplnej (na przykład topienie czekolady czy masła)

zaleca się używanie pojedynczych pól grzewczych o mniejszej średnicy.

TABELA MOCY Poziom mocy Rodzaj gotowania Użycie poziomu

(wskazanie należy skorygować wg własnego doświadczenia oraz nawyków gotowania)

Boost Szybkie podgrzewanie

Idealne do podniesienia temperatury potrawy w krótkim czasie, szybkiego zagotowania wody lub

8-9 Smażenie - gotowanie

Do przyrumieniania, rozpoczynania gotowania, smażenia mrożonych produktów, szybkiego gotowania

podsmażanie - gotowanie -

Idealne do podsmażania, gotowania na wolnym ogniu, gotowania lub grillowania (krótkie gotowanie,

Przyrumienianie - gotowanie -

duszenie - podsmażanie -

Idealne do podsmażania, gotowania na wolnym ogniu, gotowania lub grillowania (średniej długości

gotowanie, 10-20 minut), podgrzewania akcesoriów

Gotowanie - duszenie -

podsmażanie - grillowanie

Idealne do duszenia, delikatnego gotowania na wolnym ogniu, gotowania (długi czas gotowania).

Gotowanie makaronu al dente

Gotowanie - utrzymywanie na

ogniu - zagęszczanie -

Idealne do długiego gotowania (ryż, sosy, pieczenie, ryby) z dodatkiem płynów (np. wody, wina, bulionu,

mleka), gotowania makaronu al dente

Idealne do długiego gotowania (poniżej jednego litra objętości: ryż, sosy, pieczenie, ryby) z dodatkiem

płynów (np. wody, wina, bulionu, mleka)

Roztapianie - rozmrażanie -

utrzymywanie w cieple -

Idealne do zmiękczania masła, delikatnego roztapiania czekolady, rozmrażania małych artykułów

spożywczych oraz utrzymywania w cieple świeżo ugotowanych potraw (np. sosy, zupy)

Idealne do utrzymywania w cieple świeżo ugotowanych potraw, gotowania risotto oraz utrzymywania

temperatury talerzy, na których będą podawane dania (z wykorzystaniem specjalnych akcesoriów do płyt

OFF Moc zero Powierzchnia podparcia

Płyta kuchenna w położeniu czuwania lub wyłączona (możliwa obecność ciepła resztkowego pozostałego

po zakończeniu gotowania, sygnalizowana przez symbol H)CZ116

VAŠE BEZPEČNOST I BEZPEČNOST DALŠÍCH OSOB JE VELMI DŮLEŽITÁ
