РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ACM 810 LX WHIRLPOOL

8-800-100-57-31BG151 ВАШАТА БЕЗОПАСНОСТ И БЕЗОПАСНОСТТА НА ДРУГИТЕ Е ОТ ГОЛЯМО ЗНАЧЕНИЕ

В това ръководство за употреба на уреда е представена важна информация за безопасността, която трябва да се

прочете и да се съблюдава винаги.

Всички съобщения, касаещи безопасността, описват потенциалната опасност, за която се отнасят, и указват как

да се намалят рисковете от наранявания, повреди и токови удари вследствие на неправилно използване на

уреда. Придържайте се внимателно към следните инструкции:

- Уредът трябва да бъде изключен от електрическата мрежа преди извършване на каквито и да било работи

- Инсталирането и поддръжката трябва да се извършват от квалифициран техник, в съответствие с

инструкциите на производителя и при спазване на действащата местна нормативна уредба за безопасно

използване. Не поправяйте и не заменяйте части от уреда, ако това не е изрично посочено в ръководството

- Заземяването на уреда е задължително.

- Захранващият кабел трябва да бъде достатъчно дълъг, за да позволява свързването на уред, вграден в

шкаф, с електрическата мрежа.

- За да се гарантира, че инсталацията отговаря на действащите стандарти за безопасност, трябва да се

постави многополюсен прекъсвач с минимално разстояние 3 мм между контактите.

- Не използвайте разклонители и удължители.

-Не дърпайте захранващия кабел на уреда.

- След приключване на инсталирането, електрическите компоненти вече не трябва да са достъпни за потребителя.

-Уредът е предназначен единствено за използване като домакински уред за готвене на храна. Не е позволена

никаква друга употреба (напр. за отопление). Производителят не носи никаква отговорност за щети,

предизвикани от неправилна употреба или от погрешно зададени команди за управление.

- Уредът и неговите достъпни части, могат да се нагорещят по време на употреба. Трябва да се внимава и да

се избягва докосването на нагревателите. Деца, под 8-годишна възраст, трябва да се пазят далеч от уреда,

ако не се наблюдават непрекъснато.

-Достъпните части могат да се нагорещят по време на употреба. Децата трябва да бъдат винаги на

разстояние и под надзор, за да не си играят с уреда.

- По време на употреба и след това не се допирайте до нагорещени части на уреда. Не допускайте контакт на

дрехи или други запалими материи с уреда, преди всички негови компоненти да са достатъчно изстинали.

- Не поставяйте запалителни материали върху уреда или в близост до него.

- Прегретите мазнини и олио могат лесно да се възпламенят. Не оставяйте без наблюдение готвенето на

храни с използване на мазнина и олио.

- Този уред може да се използва от деца на възраст от 8 години и по-големи, както и от лица с намалени

физически, сензорни и умствени способности или такива, които нямат опит и познания, ако те се

наблюдават или са получили инструкции за използването на уреда по безопасен начин и са разбрали

опасностите произтичащи от този уред. Деца не трябва да играят с уреда. Операции по почистването и

поддръжката на този уред, не трябва да се извършват от деца, освен ако те не са наблюдавани.

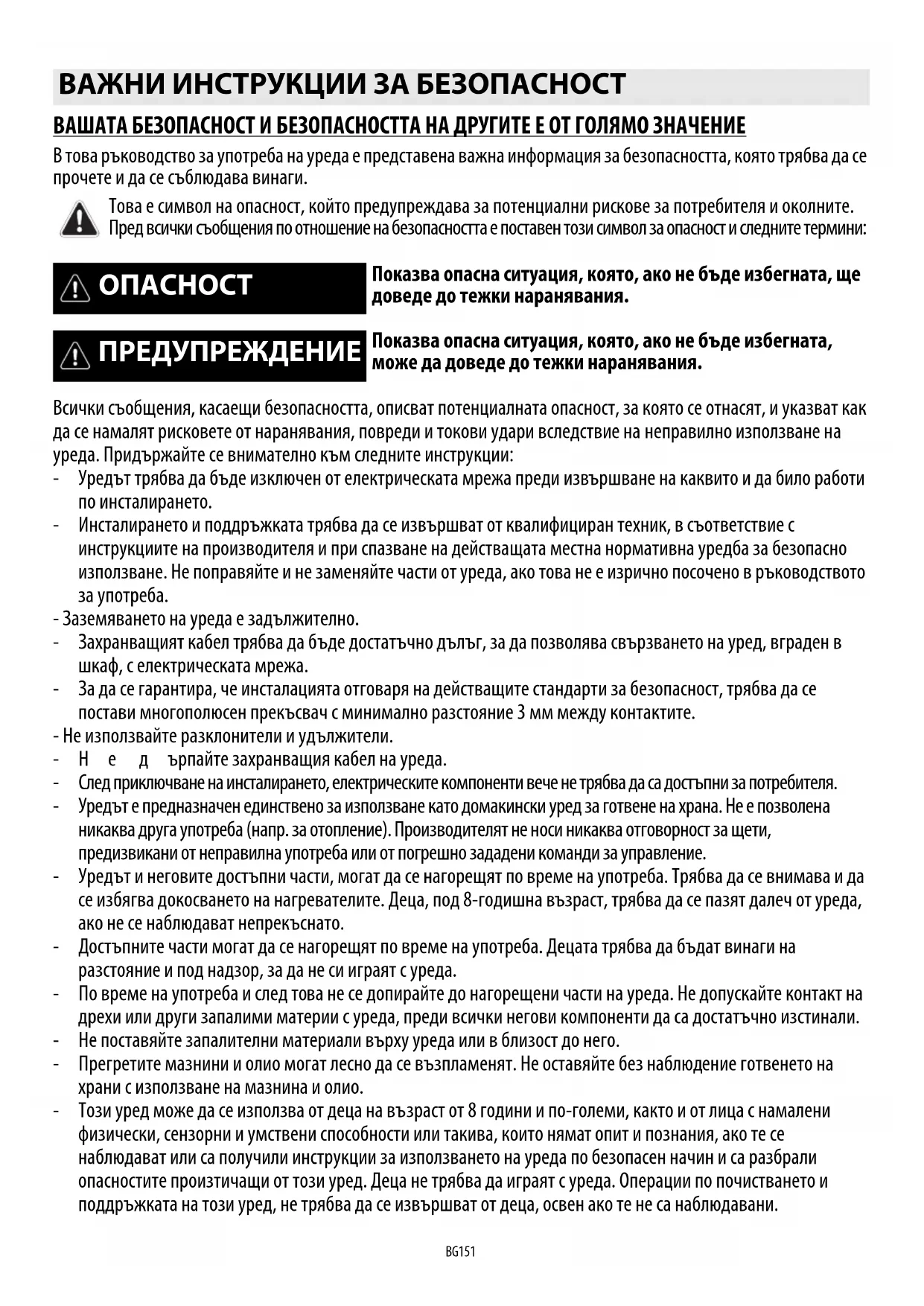

ВАЖНИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ

Това е символ на опасност, който предупреждава за потенциални рискове за потребителя и околните.

Пред всички съобщения по отношение на безопасността е поставен този символ за опасност и следните термини:

Показва опасна ситуация, която, ако не бъде избегната, ще

доведе до тежки наранявания.

Показва опасна ситуация, която, ако не бъде избегната,

може да доведе до тежки наранявания.

БЪЛГАРСКИ Инсталиране Страница 2Инструкции за употреба СтраницаBG152

-Не поставяйте върху зоната за готвене метални предмети, например кухненски прибори (ножове, вилици,

лъжици, капаци и др.), защото рискувате да се опарите.

-Задължително е в отделението под уреда да се постави разделителен панел (не е включен в доставката на уреда).

- Ако повърхността е напукана, изключете уреда, за да избегнете риска от токов удар.

- Уредът не е предназначен да работи с външен таймер или с отделна система за дистанционно управление.

- Готвенето на плочата без наблюдение, на храни с използване на мазнина или олио, може да се окаже опасно

и да доведе до пожар. НИКОГА не гасете пожара с вода; изключете уреда и след това покрийте пламъка,

например с капак или противопожарно покривало.

Опасност от пожар: не съхранявайте предмети по повърхностите предназначени за готвене.

- Не използвайте парни машини за чистене.

- Не поставяйте метални предмети като ножове, вилици, лъжици или капаци върху повърхностите на

плочата, защото може да се нагорещят.

- След употреба, изключвайте плочата за готвене, посредством нейният регулатор и не разчитайте на

детектора за съдове.BG153

Изхвърляне на опаковъчните материали

Кашонът на опаковката може да се рециклира 100%, както се потвърждава от символа за рециклиране ( ). Различните опаковъчни материали не трябва

да се изхвърлят в околната среда, а да се предават в съответствие с всички разпоредби на местните органи.

Този уред е маркиран в съответствие с Европейска директива 2002/96/ЕО “Отпадъци от електрическо и електронно оборудване” (WEEE).

Като гарантира, че този уред е изхвърлен по правилен начин, потребителят допринася за предотвратяване на потенциални опасни последствия за околната

среда и човешкото здраве.

Символът върху уреда или придружаващата го документация показва, че този уред не трябва да се третира като битов отпадък, а да бъде предаден в

съответния пункт за събиране и рециклиране на електрическо и електронно оборудване.

Икономия на електроенергия

За да постигнете най-добри резултати, се препоръчва и следното:

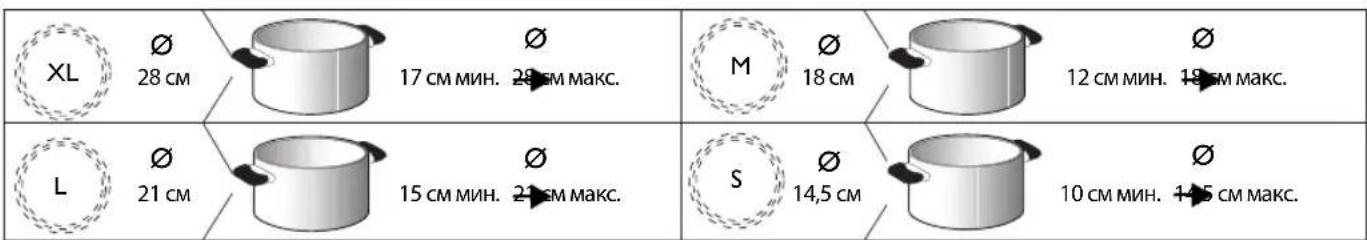

• Използвайте тенджери, чийто диаметър на дъното е равен на диаметъра на зоната за готвене.

• Използвайте само тенджери и тигани с плоско дъно.

• Ако е възможно, по време на готвенето поставяйте капак върху съда за готвене.

• Използването на тенджера под налягане ви позволява още повече да пестите енергия и време.

• Поставяйте съда в центъра на зоната за готвене, означена върху плочата.

- Този уред, предназначен за контакт с хранителни продукти, съответства на нормативната уредба ( ) № 1935/2004 и е проектиран, конструиран и

пуснат за продажба в съответствие с изискванията за безопасност на директивата “Ниско напрежение” 2006/95/ЕО (която замества 73/23/ЕИО и

последващите изменения и допълнения), както и изискванията за защита на директива “EMC” 2004/108/ЕО.

За да се уверите, че съдът е подходящ за индукционна зона за готвене, използвайте магнит: съдовете не са подходящи, ако не могат да се привличат с

-Уверете се, че дъната на съдовете не са грапави, защото могат да надраскат повърхността на зоната за готвене. Проверявайте ястията.

- Никога не поставяйте горещи тенджери и тигани върху командното табло на плочата. Може да настъпят повреди.

СЪВЕТИ ЗА ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА

ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ

ВАЖНО: Ако съдовете не са с подходящи размери, зоните за готвене не се включват. Използвайте само съдове, които носят символа

“ИНДУКЦИОННА СИСТЕМА” (фигурата встрани). Преди да включите плочата за готвене, поставете съда върху желаната зона за готвене.

След като разопаковате уреда, проверете дали няма настъпили повреди по време на транспортирането и в случай на проблеми се обърнете към търговеца

или Сервиза за поддръжка.

Относно размерите за вграждане и инструкциите за инсталиране, вижте фигурите на страница 2.

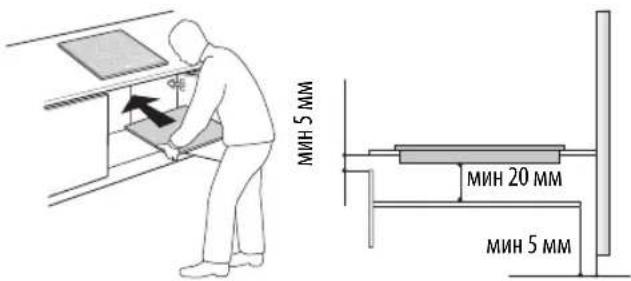

ПОДГОТОВКА НА ШКАФА ЗА ВГРАЖДАНЕ

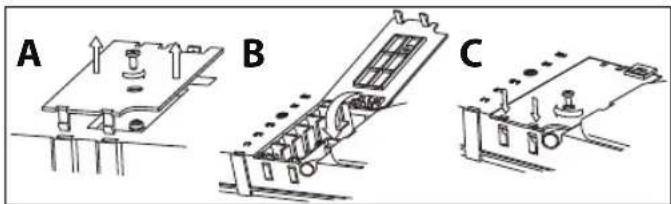

Свързване към клемореда

За свързване към електрическата мрежа използвайте кабел тип H05RR-F, както е посочено в таблицата по-долу.

- Запазете или свалете металните мостчета между винтовете на клемореда L1-L2 и N1, N2 в съответствие със схемата на свързване (вж. фигурата).

- Ако в доставката има кабел, консултирайте инструкциите за свързване, приложени към кабела.

- Уверете се, че и шестте винта на клемореда са затегнати след свързването на кабелите.

Пример за налично мостче (вляво) или свалено мостче (вдясно). Вижте схемата на свързване, за подробности (мостчетата могат да бъдат между L1-L2,

както и между N1-N2).

трябва да са достъпни след

- В случай че под плочата е

предвидено да се инсталира

фурна, не поставяйте между

тях разделителен панел.

• Разстоянието между долната повърхност на уреда и разделителния панел трябва да бъде в съответствие с размерите, дадени на фигурата.

• За правилна работа на уреда трябва да предвидите минимално свободно пространство между работния плот и горната повърхност на плота на

• В случай на инсталиране на фурна под плота проверете дали фурната е оборудвана с охладителна система.

• Не инсталирайте плочата за готвене близо до съдомиялна или перална машина, за да може електронните схеми да не влизат в контакт с пара или влага, което

• В случай на проблеми с инсталирането (нестабилност) се обадете на сервиза за поддръжка, за да изискате комплект монтажни винтове 4801 211 00112.

• За сваляне на плочата за готвене, използвайте отверка (не е включена в доставката) и развийте периметралните пружини, които се намират в

долната част на продукта.

СВЪРЗВАНЕ КЪМ ЕЛЕКТРИЧЕСКАТА МРЕЖА

- Изключете уреда от електрическата мрежа.

-Уредът трябва да се инсталира от квалифициран техник, който е напълно запознат с

действащите разпоредби за безопасност и инсталиране.

- Производителят не поема никаква отговорност за евентуални наранявания на хора или животни или за причиняване на имуществени щети в

резултат на неспазване на упътванията, изложени в тази глава.

- Захранващият кабел трябва да бъде достатъчно дълъг, за да позволи изваждането на плочата за готвене от работния плот.

- Проверете дали напрежението, показано на табелката с данни, поставена на дъното на уреда, съвпада с напрежението във вашия дом.

Проводници Брой x размер

Включване/Изключване на плочата за готвене

За да включите плочата за готвене, натиснете за около 2 секунди бутона , докато светне дисплеят на зоните за готвене. За да изключите, натиснете

същият бутон, до изгасването на дисплея. Всички зони за готвене се изключват.

Ако плочата вече е била използвана, индикаторът за остатъчна топлина “H” остава включен до охлаждането на зоните за готвене.

Ако в рамките на 10 секунди след включването на плочата за готвене не бъде избрана функция, тя се изключва автоматично.

Активиране и регулиране на зоните на готвене

След като сте включили плочата, активирайте желаната зона за готвене, като натиснете съответния кръгъл бутон и поставете тенджерата върху избраната

зона. Благодарение на команда “Slider”, е възможно да изберете желаната мощност, която може да бъде от минимално ниво 0 до максимално ниво 9 или

“booster” (усилвател) “P”, където е предвиден.

За да увеличите нивото на мощността, е необходимо да преместите пръста си няколко пъти отляво надясно върху “Slider”, а за да намалите нивото на

мощността, преместете пръста си в обратна посока. Като алтернатива, е възможно да използвате бутоните за бърз достъп “+” e “-”.

Изключване на зоните за готвене

За да изключите зоната за готвене, натиснете съответния бутон за повече от 3 секунди.

Зоната за готвене се изключва и, ако зоната е все още топла, буквата “H” се показва на дисплея на зоната.

Блокиране на командното табло

Тази функция блокира командите, за да се предотврати случайно включване на плочата за готвене. За да активирате функцията за блокиране на командното табло,

включете плочата за готвене и натиснете бутона “Таймер” (Timer) за 3 секунди; звуков сигнал и светлинен индикатор близко до символа на катинарчето сигнализират,

че е извършено активиране на функцията. Командното табло се блокира, с изключение на функцията за изключване. За да дезактивирате функцията за блокиране на

командното табло, повторете процедурата за активиране. Светещата точка изгасва и плочата за готвене е отново активирана.

Наличието на вода, разлята течност от съдовете или предмети от всякакъв вид, поставени върху бутона под символа, могат да предизвикат нежелателно

активиране или дезактивиране на функцията за блокиране на командното табло.

Таймерът може да се използва за настройване на времето за готвене, за максимален период от време 99 минути (1 час и 39 минути), за

всички зони за готвене.

Изберете зоната за готвене, която да се използва с таймера и натиснете таймера, звуков сигнал уведомява за функционирането (вж.

фигура). На дисплея се показва “00” и светва светодиод. Стойността на таймера може да се увеличи или намали, като се задържат

натиснати бутоните “+” e “-” на функцията “Slider”. След изтичане на настроеното време, прозвучава звуков сигнал и зоната за готвене се

изключва автоматично. За да дезактивирате таймера, задръжте натиснат бутона “Таймер” (Timer) поне за 3 секунди.

За да настройте таймера за друга зона, повторете точките описани тук по-горе. Дисплеят на таймера показва винаги таймера на избраната

зона или таймерът с най-кратко времетраене.

За да модифицирате или дезактивирате таймера, натиснете бутона за избиране на зоната за готвене за въпросния таймер.

ИНСТРУКЦИИ ЗА УПОТРЕБА

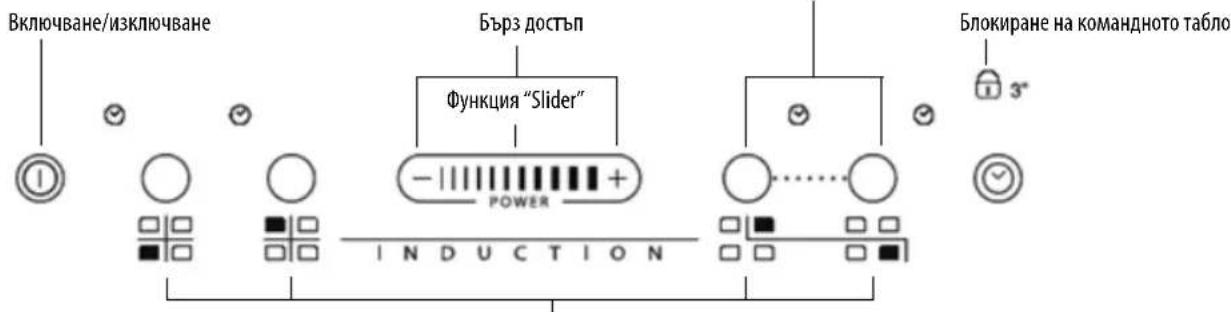

Блокиране на командното табло Команди за регулиране на зони за готвене и съответен дисплей Включване/изключване “Модел Flexicook” (Гъвкаво готвене), (където е предвидено) Бърз достъпФункция “Slider”

Дисплей на индикатора за мощностИндикатор на избраната зона за готвенеРазположение на зона на готвенеФункциониране на “Slider”Увеличаване на нивото на мощносттаНамаляване на нивото на мощносттаBG156

Съобщения на командното табло

Индикатор за остатъчна топлина.

Плочата е снабдена с индикатор за остатъчна топлина за всяка от зоните на готвене. Този индикатор показва дали все още има зони на готвене с

Ако дисплеят показва , зоната на готвене все още е гореща. Ако индикаторът за остатъчна топлина на дадена зона на готвене свети, тази зона

може да бъде използвана например за поддържане на ястие топло или за разтопяване на масло.

При охлаждането на зоната за готвене, дисплеят изгасва.

Индикатор за неподходяща или отсъстваща тенджера.

Когато тенджерата не е съвместима с Вашата индукционната плоча, или е поставена неправилно, или не е с подходящ размер, на дисплея се

появява индикация “няма тенджера” (фигурата отстрани). Ако в рамките на 60 секунди не бъде открита никаква тенджера, плочата за готвене

Функция за бързо завиране (Booster) (усилвател)

Тази функция е налична само за някои зони за готвене; тя позволява да се използва максимално мощността на плочата (например за бързо кипване на

вода). За да активирате функцията, натиснете бутона “+”, докато на дисплея се покаже “P”. След 10 минутно използване на функцията Вooster (усилвател),

уредът настройва автоматично зоната на ниво 9.

Функция “Flexi cook”

Където има такава функция, тя позволява зоната за готвене да се използва, като две отделни зони или, като една единствена голяма зона.

Тя е идеална за овални, правоъгълни и удължени съдове (с максимални размери на осовата 38x23 см) или, за повече от един стандартен тиган или

стандартна тенджера, които могат да се използват по едно и също време. За да активирате функцията “Flexi cook”, включете плочата за готвене и натиснете

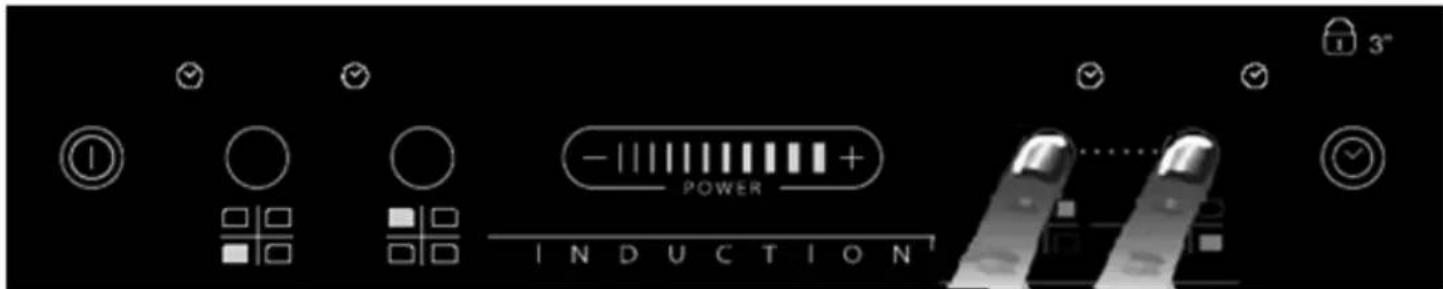

едновременно двата бутона за избор на зони за готвене, както е показано на фигурата по-долу: дисплеите на двете зони за готвене показват ниво “5”; и

двете точки до цифрата на нивото светят, което показва, че функцията “Flexi cook” е активирана.

За промяна на нивото на мощност ( от 1 до максимално ниво на мощност 9), натиснете бутоните -/+ или, преместете пръста си хоризонтално върху slider.

За да дезактивирате функцията “Flexi cook”, натиснете едновременно двата бутона за избор на зони. За да изключите незабавно зоните за готвене, задръжте

натиснат един от бутоните за избор на зона, в продължение на 3 секунди.

Съобщението “няма съд” , ще се появи на дисплея на зоната, която не е в състояние да открие съд (защото липсва съд или е поставен неправилно

или, не е подходящ за индукционната плоча). Съобщението остава активно в продължение на 60 секунди: през това време Вие може да прибавите или

плъзнете съдове в границите на зоната за гъвкаво готвене, според Вашето предпочитание.

След 60 секунди, ако не се постави съд върху зоната за готвене, системата спира “търсенето” на съдове върху тази зона, символът остава видим на

дисплея, за да припомня, че зоната е изключена.

За да активирате отново функцията “Flexi cook”, натиснете един от двата бутона.

Функцията “Flexi cook” е в състояние също да открие, кога съд се премества от една зона на друга, в границите на зоната за гъвкаво готвене, поддържайки

същото ниво на мощност, като това на зоната, където съдът е бил поставен първоначално (вижте примера на фигурата по-долу: ако съд

предният нагревател върху задният нагревател, нивото на мощността ще бъде показано на дисплея отговарящ на зоната, където е поставен съда).

Възможно е също зоната за гъвкаво готвене да работи като две независими зони за готвене, използвайки съответния бутон на единичната зона. Поставете

съда в центъра на единичната зона и регулирайте нивото на мощността със сензорната клавиатура.

Важно: уверете се, че поставяте съдовете в центъра на зоната за готвене така, че да покривате логото поставено в центъра на единичната зона

В случай на голям съд, овални, правоъгълни и удължени съдове, се уверете, че сте поставили съдовете в центъра на зоната за готвене, покривайки и двете

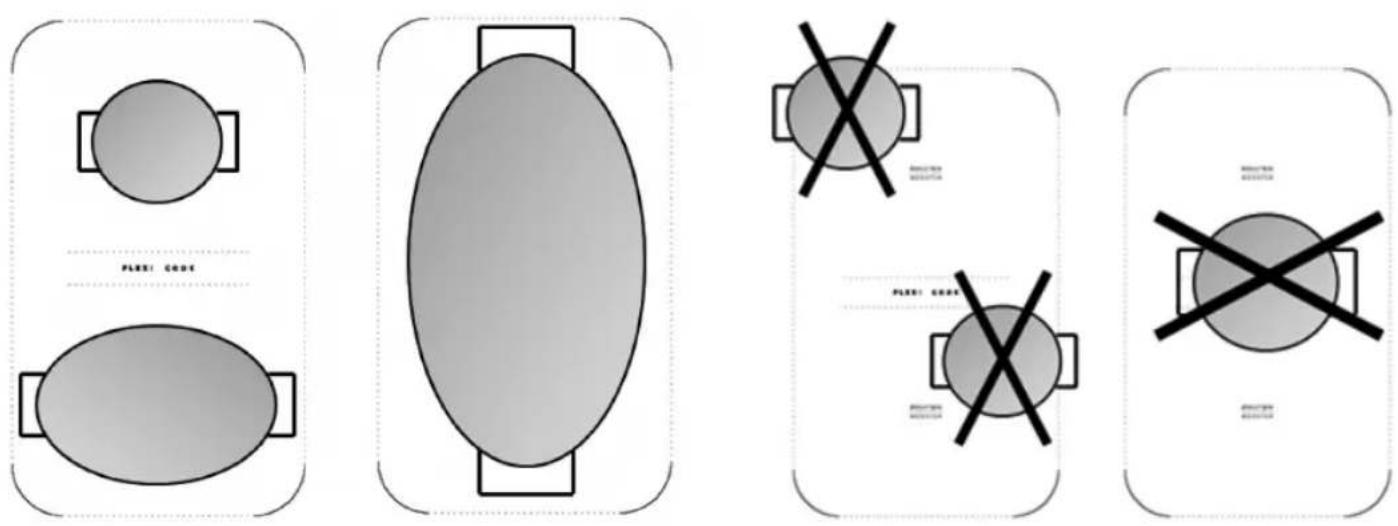

Пример за правилно и неправилно поставяне на съд:

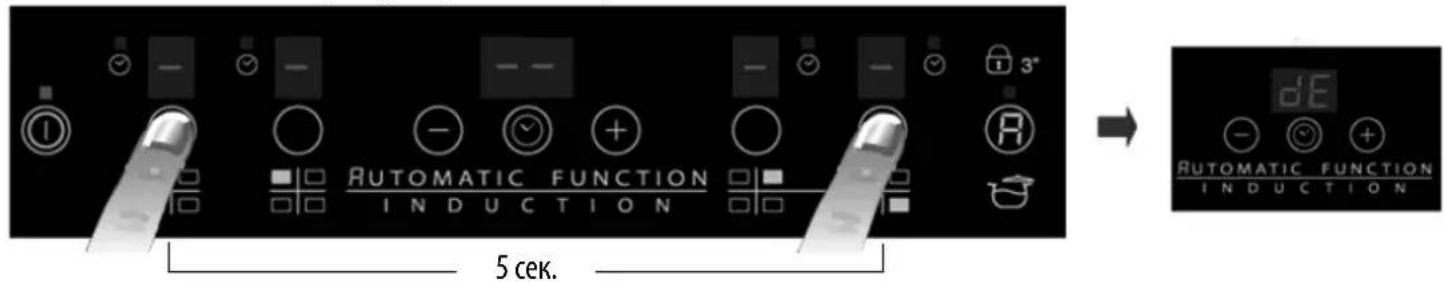

Тази плоча за готвене е снабдена с режим Demo, който предлага възможността да се интегрира с командното табло, без да се активират съответните зони на готвене.

Процедурата за активиране и дезактивиране трябва да се извърши в рамките на 60 секунди, от момента в който, уредът се захрани от електрическата мрежа на дома.

За да включите режима Demo, натиснете едновременно в продължение на 5 секунди двата бутона за избор на най-външната зона: “dE” се визуализира на централния

дисплей. Сега е възможно да се разучи функционалността на командното табло, функцията Lock (блокиране) и Unlock (деблокиране) е активна и в режим Demo.

За да изключите режим Demo, повторете процедурата, като не забравяйте, че първо е необходимо да изключите плочата за готвене от електрическата мрежа и след

това да я включите и да изпълните процедурата в рамките на 60 секунди от включването.

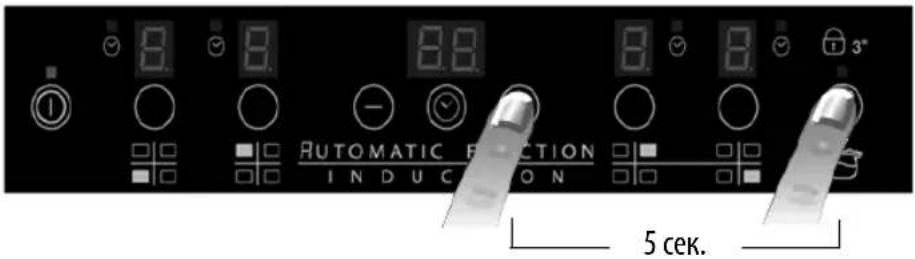

Активирне/дезактивиране на звуков сигнал

След включване на плочата за готвене, задръжте натиснати едновременно поне за пет секунди бутона “+” и бутона за най-външен избор отдясно

(“блокиране на командното табло”).

ВАЖНО: Не използвайте абразивни гъби и кърпички. С течение на времето употребата на такива може да разруши стъклото.

• След всяка употреба оставяйте плочата да изстине и я почиствайте, за да отстраните нагара и петната, предизвикани от остатъци от храна.

• Захар или продукти с високо съдържание на захар повреждат плочата за готвене и трябва да се отстраняват незабавно.

• Сол, захар и пясък могат да надраскат повърхността на стъклото.

• Използвате влажна кърпа, абсорбираща кухненска хартия или препарати, предназначени за почистване на стъклокерамични плочи (съблюдавайте

указанията на производителя).

• Прочетете и следвайте инструкциите в раздел “Инструкции за употреба”.

• Проверете да няма спиране на тока.

• Подсушавайте добре повърхността на плочата след почистването й.

• Ако след включване на плочата за готвене на дисплея е показан буквено-цифров код, постъпете в съответствие със следващата таблица.

• Ако не сте в състояние да изключите плочата за готвене след употреба, незабавно я изключете от електрозахранващата мрежа.

Индукционните плочи за готвене могат да произведат свистене или пращене, по време на нормална работа; тези последните произлизат от самите

тенджери, което се дължи на характеристиките на дъното (дъното е изградено от слоеве от различен материал, дъното не е плоско). Този шум се променя

в зависимост от използвания и съд и количеството храна, което се съдържа в съда и следователно, не сигнализира никаква повреда.

Освен това, индукционната плоча за готвене е снабдена със система за вътрешно охлаждане, за поддържане на електронните компоненти при

контролирана температура; поради тази причина, по време на функционирането и в продължение на няколко минути след изключването на плочата за

готвене, може да се чуе шум на вентилатор. Това състояние е абсолютно нормално и необходимо за правилното функциониране на продукта.

Преди да се обадите в Сервиза за поддръжка:

1. Проверете дали не е възможно да разрешите проблема сами на база на пунктовете, описани в глава “Отстраняване на неизправности”.

2. Изключете и включете отново уреда, за да проверите дали проблемът не е отпаднал.

Ако след горните проверки неизправността все още не е отстранена, се обърнете към най-близкия Сервиз за поддръжка.

• кратко описание на неизправността;

• точния тип и модел на продукта;

• сервизният номер (т. е. номерът след думата Service на табелката с данни), поставен под уреда (на металната табелка).

• телефонния си номер.

Когато е необходим ремонт, се обърнете към упълномощен Сервиз за техническа поддръжка (това е гаранция, че ще бъдат използвани оригинални

резервни части и, че ще бъде извършен правилен ремонт). Резервни части се доставят в разстояние на 10 години.

- Не използвайте уреди за почистване с пара.

- Преди да пристъпите към почистване, уверете се, че зоните за готвене са изключени и не

свети индикатор за остатъчна топлина (“H”).

ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

Зоната за управление се

изключва поради твърде висока

Вътрешната температура на

електронните части е твърде висока

Изчакайте плочата да се охлади,

преди да я използвате отново

Плочата не е свързана към

необходимото напрежение

Сензорът установява напрежение,

различно от това на свързване

Изключете плочата от мрежата

и проверете свързването

F12, F21, F25, F36, F37, F40, F47, F56, F58, F60 Свържете се със Сервиза за поддръжка и посочете кода на грешката.

ШУМ ПРОИЗВЕДЕН ОТ ПЛОЧАТА ЗА ГОТВЕНЕ

СЕРВИЗ ЗА ПОДДРЪЖКАBG159

В случай на приготвяния на ястия с кратка продължителност на готвене, които се нуждаят от перфектно разпределение на топлината (например

палачинки), върху двойна зона с диаметър 28 см (където има такава), се препоръчва да се използват съдове с диаметър не по-голям от 24 см.

За деликатен тип готвене (напр. разтопяване на шоколад или масло), се препоръчва използването на единични зони с по-малък диаметър.

ТАБЛИЦА НА МОЩНОСТИТЕ

Ниво на мощност Начин на готвене Използвано ниво

(индикация за подпомагане на формирането на опит и навици за готвене)

Ниво Ускорено загряване

Идеално за бързо повишаване на температурата на храната до кипване (за вода или бързо

затопляне на готвените течности)

8-9 Пържене – кипене

Идеално за запичане, начало на готвенето, пържене на замразени продукти, бързо кипване

Запичане – запържване –

Идеално за запържване, поддържане на кипене, готвене и печене (за кратка продължителност,

задушаване – запържване -

Идеално за запържване, поддържане на леко кипене, готвене и печене (за средна

продължителност, 10-20 минути), предварително загряване на съдове

Готвене – задушаване –

Идеално за задушаване, поддържане на къкрене, готвене (за голяма продължителност).

Размесване на макаронени изделия

сгъстяване - готвене с

Идеално за продължително готвене (ориз, сосове, печено, риба) с наличие на течности (напр.

вода, вино, бульон, мляко), готвене с разбъркване на макарони

Идеално за продължително готвене (обеми до един литър: ориз, сосове, печено, риба) с

Топене – размразяване -

поддържане на топло –

готвене с разбъркване

Идеално за омекотяване на масло, леко разтапяне на шоколад, размразяване на продукти с

малки размери и поддържане на топло на прясно сготвени храни (напр. сосове, супи, яхнии).

Идеално за поддържане на топло на прясно сготвени храни, за добавяне на ориз и поддържане

на температурата на ястия (с подбрани индукционни аксесоари)

Повърхност за поставяне

Плочата за готвене е в положение готовност или изключено (с възможно наличие на остатъчна

топлина след завършване на готвенето, което се указва с “H”)RO160

SIGURANŢA DV. ŞI A CELORLALTE PERSOANE ESTE FOARTE IMPORTANTĂ
