MANUAL DE UTILIZADOR CA18350 CONSTRUCTA

MINIMO Ø RECIPIENTE MASSIMO Ø RECIPIENTE

salida de gas de los - Limpie las ranuras de salidaEn caso de llamar a nuestro Servicio Técnico, sírvase indicar: E - NR FD Estas indicaciones figuran en la placa de características de su aparato. Situada en la parte inferior de su placa de cocción. Condiciones de garantía Las condiciones de garantía aplicables a este aparato son las establecidas por la representación de nuestra empresa en el país donde se haya efectuado la compra. Si se desea, el vendedor al que se le haya comprado el aparato estará en todo momento dispuesto a facilitar detalles al respecto. En cualquier caso, para hacer uso de la garantía habrá que presentar el comprobante de compra. Reservado el derecho de modificaciones. 60Caro/a Cliente/a: Queremos agradecer e dar-lhe os parabéns pela sua escolha. Este prático aparelho, moderno e funcional, está fabricado com materiais de primeira qualidade, que foram submetidos a um severo Controlo de Qualidade durante todo o processo de fabrico, e meticulosamente ensaiados, a fim de poder satisfazer todas as suas exigências para Pedimos-lhe portanto que leia e respeite estas simples instruções, a fim de poder garantir uns resultados insuperáveis já desde a sua primeira utilização. Contém informação importante, não só para o seu uso, mas também para a sua segurança e manutenção. Durante o seu transporte, os nossos produtos necessitam de uma embalagem protectora eficaz. A este respeito, limitamo-nos ao mínimo imprescindível e toda a embalagem é completamente reciclável. Você, tal como nós também, pode contribuir para a conservação do ambiente, depositando-a no contentor de reciclagem adequado mais perto de sua casa. Não deve deitar o óleo usado pelo lava-loiças, porque este tem um grande impacto negativo no ambiente. Meta-o num recipiente fechado e entregue-o num ponto de recolha ou, se este não existir, no seu caixote do lixo (deste modo, acabará numa lixeira controlada, o que, apesar de não ser a melhor solução, evitará a poluição das águas). Os seus filhos e você irão agradecer este gesto. Antes de deitar fora um aparelho velho, inutilize-o. De seguida, entregue- o a um centro de recolha de materiais recicláveis. A sua Câmara Municipal poderá dar-lhe informação sobre a localização de um centro destas características.

Se o símbolo aparece na placa de características do seu aparelho, siga as seguintes instruçoes: 4*45&." %& 3&$0-)" & 7"-03*;"A=0 %04 &26*1".&/504 uma perfeita cozedura.CONTEÚDO Diâmetros dos recipientes aconselhados Conselhos para cozinhar Cozinhar Limpeza e conservação Situações anómalas

Avisos de segurança Assim apresenta-se a sua nova placa de cozedura Queimadores de gás Advertências de uso Condições de garantianeste aparelho de um modo eficaz e seguro. De acordo com a normativa vigente, a instalação e transformação de gás pode ser apenas realizada por um técnico autorizado oficialmente. Antes de instalar a sua nova placa de cozedura, verifique que as medidas estão correctas. As seguintes instruções são válidas somente para os países cujo símbolo aparece no aparelho; é necessário recorrer às instruções técnicas para a adaptação do mesmo às condições de utilização do país. É indispensável que o lugar onde está instalado o aparelho disponha do arejamento regulamentar em perfeito estado de uso. Não permita que o aparelho esteja exposto a fortes correntes de ar, porque os queimadores poderiam apagar-se. Este aparelho sai da fábrica regulado para o gás que se indica na placa de características. Se for necessário efectuar uma mudança do tipo de gás, avise o nosso serviço de assistência técnica. Não manipule o interior do aparelho. Se for necessário, avise o nosso serviço de assistência técnica. Guarde bem as instruções de uso e montagem, a fim de poder entregá-las em conjunto com o aparelho, no caso de ele mudar de dono. Se a sua placa de cozedura possuir um painel de vidro, não aplique forças excessivas sobre ele. No caso da sua placa de cozedura apresentar o vidro descolado, avise imediatamente o serviço de assistência técnica, para que possam proceder à sua reparação ou substituição. Não ponha em serviço um aparelho danificado. As superfícies dos aparelhos de aquecimento e cozedura aquecem durante o funcionamento. Por isso, aja com precaução. Mantenha as crianças sempre afastadas destes aparelhos.

Avisos de segurança Leia atentamente este manual de uso para cozinharUse o aparelho unicamente para a preparação de comida, nunca como aquecimento. As gorduras ou os óleos excessivamente quentes podem inflamar-se com facilidade. Por isso, a preparação de comida com gorduras ou óleos, como por exemplo, as batatas fritas, deve ser sempre vigiada. Nunca deite água, se a gordura ou o óleo estiverem a arder. PERIGO DE QUEIMADURAS! Tape o recipiente para sufocar o fogo e desligue a zona de cozedura. Em caso de avaria, corte a alimentação de gás e de electricidade do aparelho. Para a sua reparação, avise o nosso serviço de assistência técnica. Não coloque recipientes deformados que tenham um comportamento instável sobre as placas e os queimadores, a fim de evitar que possam virar-se de forma acidental. Se uma torneira ficar presa ou engatada, não a force. Avise imediatamente o serviço técnico oficial, para que procedam à sua reparação ou substituição. Os gráficos representados neste livro de instruções são orientativos.

SE AS DISPOSIÇÕES EM QUESTÃO NÃO FOREM CUMPRIDAS, O FABRICANTE REJEITA TODO O TIPO DE RESPONSABILIDADE. Não use máquinas que limpam a vapor na placa de cozedura há risco de choque eléctrico.

Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) cujas capacidades físicas, sensoriais ou mentais sejam reduzidas, ou que não possuam experiência ou conhecimentos, excepto se tiverem supervisão ou instruções relativas ao uso do aparelho disponibilizadas por uma pessoa responsável pela sua segurança.

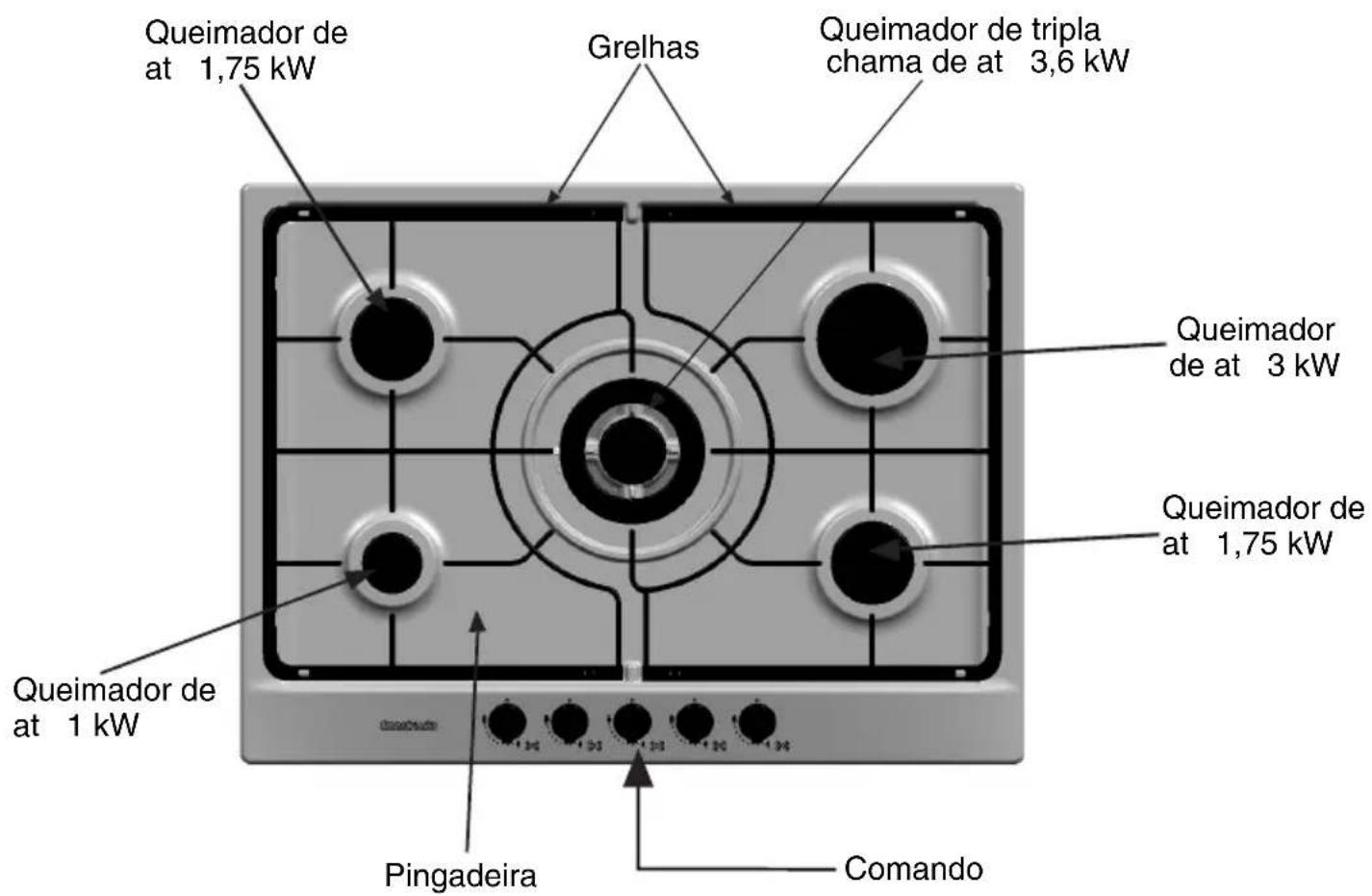

Não deixe o aparelho a funcionar sem vigilância.Assim apresenta-se a sua nova placa de cozedura:

Queimador de Grelhas Queimador de tripla chama de até 3,6 kW Queimador de até 3 kW Queimador de Comando Pingadeira Queimador de até 1 kW até 1,75 kW até 1,75 kWQueimadores de gás Cada comando de accionamento tem assinalado o Para acender um queimador, prima o comando do queimador escolhido e vire-o para o lado esquerdo, até à posição de ignição. Mantenha-o no máximo durante alguns segundos até o queimador se acender e solte- o, regulando depois a posição desejada. Se o queimador não se acender, repita a operação. Se a sua placa de cozedura não possuir nenhum tipo de ignição automática, aproxime algum tipo de chama (isqueiro, fósforos, etc.) ao queimador. Se as velas estiverem sujas, a ignição será defeituosa; mantenha a máxima limpeza. Efectue este trabalho com uma escova pequena, tendo em conta que a vela não deve sofrer impactos violentos. Se o seu fogão tiver queimadores que dispõem de válvulas de segurança, que impedem a saída de gás no caso dos queimadores se apagarem de forma acidental, proceda à ignição do mesmo modo, mas mantendo o comando premido até a ignição ter lugar, e continue a premir durante alguns segundos com a chama já acesa. Se a ignição não se produzir, repita a operação, mas desta vez mantenha o comando premido durante 10 segundos, aproximadamente. Para apagar, vire o comando para o lado direito até à A sua moderna e funcional placa de cozedura, dispõe de uns comandos progressivos que lhe permitem encontrar entre a chama máxima e a mínima, a regulação necessária. Consoante o modelo, a sua placa de cozedura pode dispor de um queimador de chama tripla, muito prático e cómodo para cozinhar com frigideiras grandes (tipo O uso do aparelho a gás produz calor e humidade no lugar onde está instalado. Deve certificar um bom arejamento da cozinha: mantenha abertos os orifícios de arejamento natural, ou instale um dispositivo de arejamento mecânico (extractor de fumos).

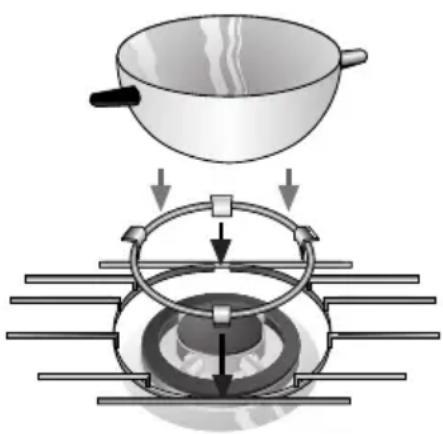

posição . asiáticos), etc. Fig.1 queimador que controla. (Fig. 1) "paelha"), com um wok chinês (todos os tipos de pratosO uso contínuo do seu aparelho pode exigir um arejamento adicional, como por exemplo a abertura de uma janela (sem provocar correntes de ar), ou o aumento da potência do arejamento mecânico, se existir. Diâmetro dos recipientes (cm) aconselhados Consoante o modelo: QUEIMADOR MÍNIMO Ø RECIPIENTE MÁXIMO Ø RECIPIENTE Rápido: 22 cm 26 cm Semi-rápido: 12 cm 20 cm Auxiliar: 10 cm 12 cm Dependendo do modelo, a sua placa de cozedura pode incluir um suplemento de grelha imprescindível, no queimador de chama tripla para recipientes com um diâmetro maior de 26 cm, grelhas para assar, caçarolas de barro e em todo o tipo de recipientes côncavos (Wok da marca dispõe desta grelha suplementar, com o código Grelha para cafeteira: Dependendo do modelo, a sua placa de cozedura pode incluir um suplemento de grelha para cafeteira, exclusivamente para o queimador auxiliar, a ser usado com recipientes que tenham um diâmetro inferior a 10 cm. Em caso contrário, o serviço técnico da marca dispõe desta grelhas para cafeteira suplementar, com o código 184200. O fabricante declina qualquer responsabilidade derivada da não utilização ou da utilização incorrecta destas grelhas adicionais. Grelha suplementar

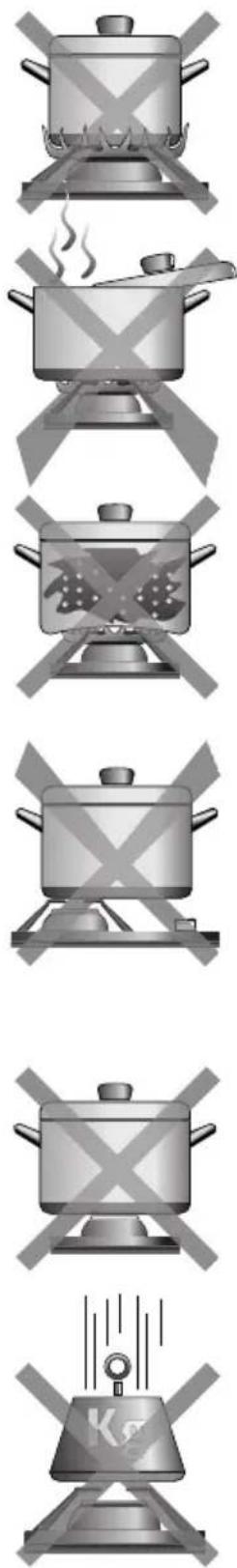

Chama tripla: >22 cm 484138 // 363300. ocorrendo sempre que há pó no meio ambiente, quando há um derrame de líquidos, etc. A produção de uma chama de cor laranja é normal, Fig.2 chinês, etc.) (Fig 2). Em caso contrário, o serviço técnico68 Estes conselhos são orientativos. Muito forte Forte Médio Lento verduras. Semi-rápido Batatas ao vapor, verduras Tornar a aquecer e manter: pratos frescas, sopas, massas. cozinhados e fazer estofados delicados. Auxiliar Cozer: guisados, arroz doce, Descongelar e cozer Fazer/ fundir: leguminosas,frutas, chocolate, produtos gelatina congelados. Conselhos para cozinhar: Tornar a aquecer e manter quentes: Rápido Escalopes, bifes, omeletes, Arroz, molho branco, Cozedura ao Chama tripla Ferver, cozer, assar, dourar, fritos. carne guisada. vapor: peixe caramelo. lentamente: manteiga, paelhas, comida asiática pratos preparados, pratos (wok). cozinhados.Advertências de uso no que respeita a cozedura: Não use recipientes pequenos em queimadores grandes. A chama não deve tocar os laterais do recipiente. Não cozinhe sem tampa ou com esta deslocada, desperdiça-se parte da . energia. Não use recipientes com fundos irregulares; prolongam o tempo de cozinhado e aumentam o consumo de energia. Não coloque o recipiente deslocado sobre o queimador, porque poderia virar-se. Não use recipientes de grande diâmetro nos queimadores situados perto dos comandos e que, depois de centrados no queimador, possam chegar a tocá-lo ou aproximar-se tanto que elevem a temperatura nessa zona e possam causar danos. Use sempre recipientes apropriados para cada queimador; deste modo, evitará um consumo excessivo de gás e sujar os recipientes. Ponha sempre a tampa. Use somente tachos, frigideiras e caçarolas de fundo plano e grosso. Coloque o recipiente bem centrado sobre o queimador.

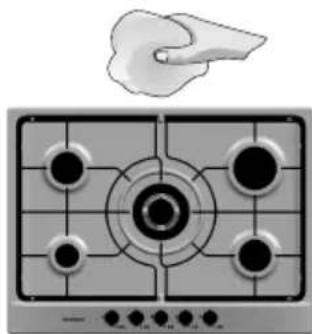

Não coloque os recipientes directamente sobre o queimador. Coloque o recipiente sobre a grelha. Não use pesos excessivos nem dê pancadas na placa de cozedura com objectos pesados. Maneje os recipientes com cuidado sobre a placa de cozedura. Advertências de uso no que respeita a cozedura: Advertências de uso no que respeita a cozedura: Advertências de uso no que respeita a cozedura: Advertências de uso no que respeita a cozedura: Advertências de uso no que respeita a cozedura: Advertências de uso no que respeita a cozedura: 69Limpeza e conservação: Se o uso prolongado tiver eliminado o revestimento das placas eléctricas, deite-lhes umas gotas de óleo ou de algum dos produtos de manutenção disponíveis no mercado. Por causa das altas temperaturas que deve aguentar a tampa do aro do seu queimador de chama tripla , bem como as zonas de aço inoxidável, como: os aros das placas, as pingadeiras, o contorno dos queimadores, etc., com o tempo elas chegam a descolar-se. Trata-se de um fenómeno NORMAL. Limpe-as depois de cada uso com um produto próprio para aço inoxidável. Depois de limpar as grelhas, seque-as completamente antes de tornar a cozinhar com elas. A presença de gotas de água ou zonas húmidas durante o começo da cozedura pode provocar eventuais pontos de deterioração do esmalte. Se as grelhas da sua placa de cozedura dispuserem de umas buchas de borracha, tenha cuidado quando as limpar, porque poderiam soltar-se e deixar a grelha desprotegida, o que por sua vez poderia dar azo a riscos na placa de cozedura. Os limpadores para aço inonidavel não derem ser utilizados nas zonas aoredor dos comandos. As indicações ( serigrafias) podem apagarse.

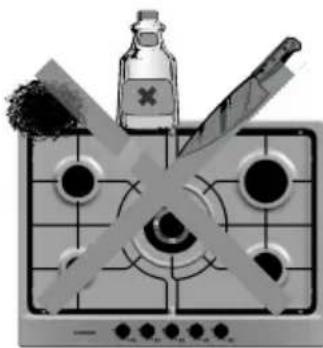

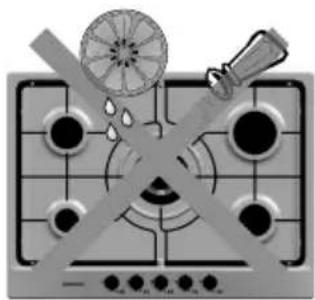

Limpeza e conservação: Se o uso prolongado tiver eliminado o revestimento das placas eléctricas, deite-lhes umas gotas de óleo ou de algum dos produtos de manutenção disponíveis no mercado. Por causa das altas temperaturas que deve aguentar a tampa do aro do seu queimador de chama tripla , bem como as zonas de aço inoxidável, como: os aros das placas, as pingadeiras, o contorno dos queimadores, etc., com o tempo elas chegam a descolar-se. Trata-se de um fenómeno NORMAL. Limpe-as depois de cada uso com um produto próprio para aço inoxidável. Depois de limpar as grelhas, seque-as completamente antes de tornar a cozinhar com elas. A presença de gotas de água ou zonas húmidas durante o começo da cozedura pode provocar eventuais pontos de deterioração do esmalte. Se as grelhas da sua placa de cozedura dispuserem de umas buchas de borracha, tenha cuidado quando as limpar, porque poderiam soltar-se e deixar a grelha desprotegida, o que por sua vez poderia dar azo a riscos na placa de cozedura. Os limpadores para aço inonidavel não derem ser utilizados nas zonas aoredor dos comandos. As indicações ( serigrafias) podem apagarse. Nunca use produtos abrasivos, objectos afiados, esfregões de aço, facas, etc. para remover os restos de comida endurecidos da placa de cozedura, das grelhas, dos queimadores ou das placas eléctricas. Se a sua placa de cozedura possuir um painel de vidro ou de alumínio, não use uma facha, um raspador ou similar para limpar a união com o metal. Não use máquinas que limpam a vapor na placa de cozedura, poderia danificá-la. Não deixe líquidos ácidos (sumos de limão, vinagre, etc.) sobre a placa de cozedura. Evite na medida do possível o contacto de sal com a superfície da placa eléctrica. Quando o aparelho estiver frio, use uma esponja, água e sabão. Remova imediatamente todo o líquido entornado, deste modo, evitará esforços desnecessários. Para manter os queimadores e as grelhas limpos, estes devem ser limpos cada certo tempo submergindo-os em água com sabão e esfregando-os com uma escova não metálica, a fim dos orifícios e das ranhuras ficarem completamente livres e proporcionarem uma chama correcta. Seque as tampas dos queimadores e das grelhas sempre que elas se tenham molhado. Depois da limpeza e da secagem dos queimadores, certifique que as tampas estão bem colocadas sobre o difusor da chama do queimador. Limpeza e conservação: Se o uso prolongado tiver eliminado o revestimento das placas eléctricas, deite-lhes umas gotas de óleo ou de algum dos produtos de manutenção disponíveis no mercado. Por causa das altas temperaturas que deve aguentar a tampa do aro do seu queimador de chama tripla , bem como as zonas de aço inoxidável, como: os aros das placas, as pingadeiras, o contorno dos queimadores, etc., com o tempo elas chegam a descolar-se. Trata-se de um fenómeno NORMAL. Limpe-as depois de cada uso com um produto próprio para aço inoxidável. Depois de limpar as grelhas, seque-as completamente antes de tornar a cozinhar com elas. A presença de gotas de água ou zonas húmidas durante o começo da cozedura pode provocar eventuais pontos de deterioração do esmalte. Se as grelhas da sua placa de cozedura dispuserem de umas buchas de borracha, tenha cuidado quando as limpar, porque poderiam soltar-se e deixar a grelha desprotegida, o que por sua vez poderia dar azo a riscos na placa de cozedura. Os limpadores para aço inonidavel não derem ser utilizados nas zonas aoredor dos comandos. As indicações ( serigrafias) podem apagarse. 70Situações anómalas Nem sempre é necessário avisar o serviço de assistência técnica. Em muitos casos, você próprio pode resolver o problema. A seguinte tabela contém alguns conselhos. Nota importante: Só o pessoal autorizado do nosso Serviço Técnico pode efectuar trabalhos no sistema de funcionamento do gás e eléctrico. O que acontece... Causa provável Solução - Depois do queimador estar aceso, mantenha o comando premido durante alguns segundos mais. - Limpe as ranhuras de saída do gás dos queimadores. ...se a ignição eléctrica não funciona? ...se a chama dos queimadores não for uniforme? ...se o fluxo de gás não parece normal, ou não sair gás? ...se houver cheiro a gás no recinto da cozinha? ... se não funcionam as seguranças dos diferentes queimadores? - Fusível defeituoso. - O disjuntor ou um diferencial da instalação pode ter saltado. - Pode haver resíduos de alimentos ou de limpeza entre a vela e os queimadores. - Os queimadores estão molhados. - As tampas do queimador estão mal colocadas. - As diversas partes do queimador foram mal colocadas. - As ranhuras de saída do gás dos queimadores estão sujas. - A passagem de gás está fechada por causa de torneiras intermédias. - Se o gás for proveniente de uma bilha, é possível que esta esteja vazia. - Alguma torneira está aberta. - Possível fuga no acoplamento à bilha. - Controle o fusível na caixa geral dos fusíveis e substitua-o se estiver avariado. - Verifique na caixa geral de entrada se saltou o disjunto ou um dos diferenciais. - O espaço entre a vela e os queimadores deve ser limpo com muito cuidado. - Seque cuidadosamente as tampas do queimador e as velas. - Verifique que as tampas foram bem colocadas. - Coloque as várias peças diferentes na ordem correcta. - Limpe as ranhuras de saída do gás dos queimadores. - Abra as eventuais torneiras intermédias. - Substitua a bilha por outra cheia. - Proceda à sua verificação. - Certifique que o acoplamento está em boas condições. - Não se manteve o comando suficientemente premido. - As ranhuras de saída do gás dos queimadores estão sujas. ..se o funcionamento eléctrico geral está avariado?
