Producttype	Gasfornuis
Merk	Constructa
Model	CA18350
Categorie	Gasfornuis / Gaskookplaat
Installatietype	Inbouw of vrijstaand (afhankelijk van model)
Voeding	Gas (type aanpasbaar per land)
Aantal branders	5 branders (waaronder een drievoudige vlam)
Vermogens branders	1 x 3,6 kW (snel), 1 x 3 kW (halfsnel), 2 x 1,75 kW (hulp), 1 x 1 kW (drievoudige vlam)
Drievoudige vlam brander	Ja, geschikt voor wok, paella en grote pannen
Ontsteking	Elektrisch automatisch (bougies)
Veiligheid	Veiligheidskleppen tegen uitdoven op alle branders
Extra rooster (grote diameters)	Optioneel verkrijgbaar (code 484138 / 363300)
Koffiezetrooster (kleine diameters)	Optioneel verkrijgbaar (code 184200)
Aanbevolen pan diameters	Drievoudige vlam: >22 cm; Snel: 22-26 cm; Halfsnel: 12-20 cm; Hulp: 10-12 cm
Materiaal van de plaat	Glas en roestvrij staal (afhankelijk van model)
Reiniging	Zeepwater en niet-schurende spons; geen stoomreiniger gebruiken
Onderhoud branders	Reinig de deksels en diffusors met een niet-metalen borstel
Veiligheidsinstructies	Niet onbeheerd achterlaten; niet als verwarming gebruiken; geen water op hete olie gieten
Installatie en gasconversie	Voorbehouden aan een erkende technicus
Reserveonderdelen	Extra rooster (ref. 484138/363300); Koffiezetrooster (ref. 184200)

Veelgestelde vragen - CA18350 CONSTRUCTA

Hoe steek ik een brander aan op het Constructa CA18350 gasfornuis?

Druk op de knop van de gekozen brander en draai deze naar links tot de ontstekingsstand. Houd deze enkele seconden ingedrukt zodat de brander ontsteekt. Werkt de automatische ontsteking niet, breng dan een vlam (aansteker, lucifer) bij de brander. Houd bij branders met veiligheidsklep de knop ongeveer 10 seconden ingedrukt na ontsteking.

Wat te doen als de elektrische ontsteking niet werkt?

Controleer of de bougies niet vuil of nat zijn. Reinig voorzichtig de ruimte tussen de bougie en de brander met een kleine borstel. Zorg ervoor dat de branderdeksels correct geplaatst en droog zijn.

Hoe reinig ik de branders en roosters?

Laat het apparaat afkoelen, reinig vervolgens de branders en roosters met een spons, zeepwater en een niet-metalen borstel. Droog volledig voordat u ze terugplaatst. Gebruik nooit schurende middelen of staalwol.

Kan ik een grote pan gebruiken op de drievoudige vlam brander?

Ja, de drievoudige vlam brander accepteert pannen met een diameter groter dan 22 cm. Gebruik voor pannen groter dan 26 cm het extra rooster (ref. 484138/363300) voor optimale stabiliteit.

Hoe converteer ik het fornuis voor een ander gastype?

De gasconversie mag uitsluitend door een erkende technicus worden uitgevoerd. Neem contact op met de technische dienst van Constructa om het apparaat aan te passen aan de gebruiksomstandigheden in uw land.

Wat te doen als er een gaslucht in de keuken is?

Controleer of er geen kraan open staat. Zorg ervoor dat de aansluiting op de gasfles correct is. Als de geur aanhoudt, sluit dan de gastoevoer en neem contact op met de technische dienst.

Hoe doof ik een brander?

Draai de knop van de brander naar rechts tot de stopstand (gesloten markering).

Wat zijn de aanbevolen pandoorsneden voor elke brander?

Voor de drievoudige vlam: >22 cm. Snel: 22-26 cm. Halfsnel: 12-20 cm. Hulp: 10-12 cm. Gebruik altijd pannen met een vlakke bodem en centreer ze op de brander.

Wat te doen als de vlam van de branders niet gelijkmatig is?

Controleer of de verschillende onderdelen van de brander (deksel, diffusor) correct zijn geplaatst. Reinig de gasuitlaatgleuven met een niet-metalen borstel om resten te verwijderen.

Hoe verkrijg ik het koffiezetrooster voor kleine pannen?

Het koffiezetrooster (ref. 184200) is verkrijgbaar via de technische dienst van Constructa. Het is ontworpen voor de hulpbrander met pannen met een diameter kleiner dan 10 cm.

GEBRUIKSAANWIJZING CA18350 CONSTRUCTA

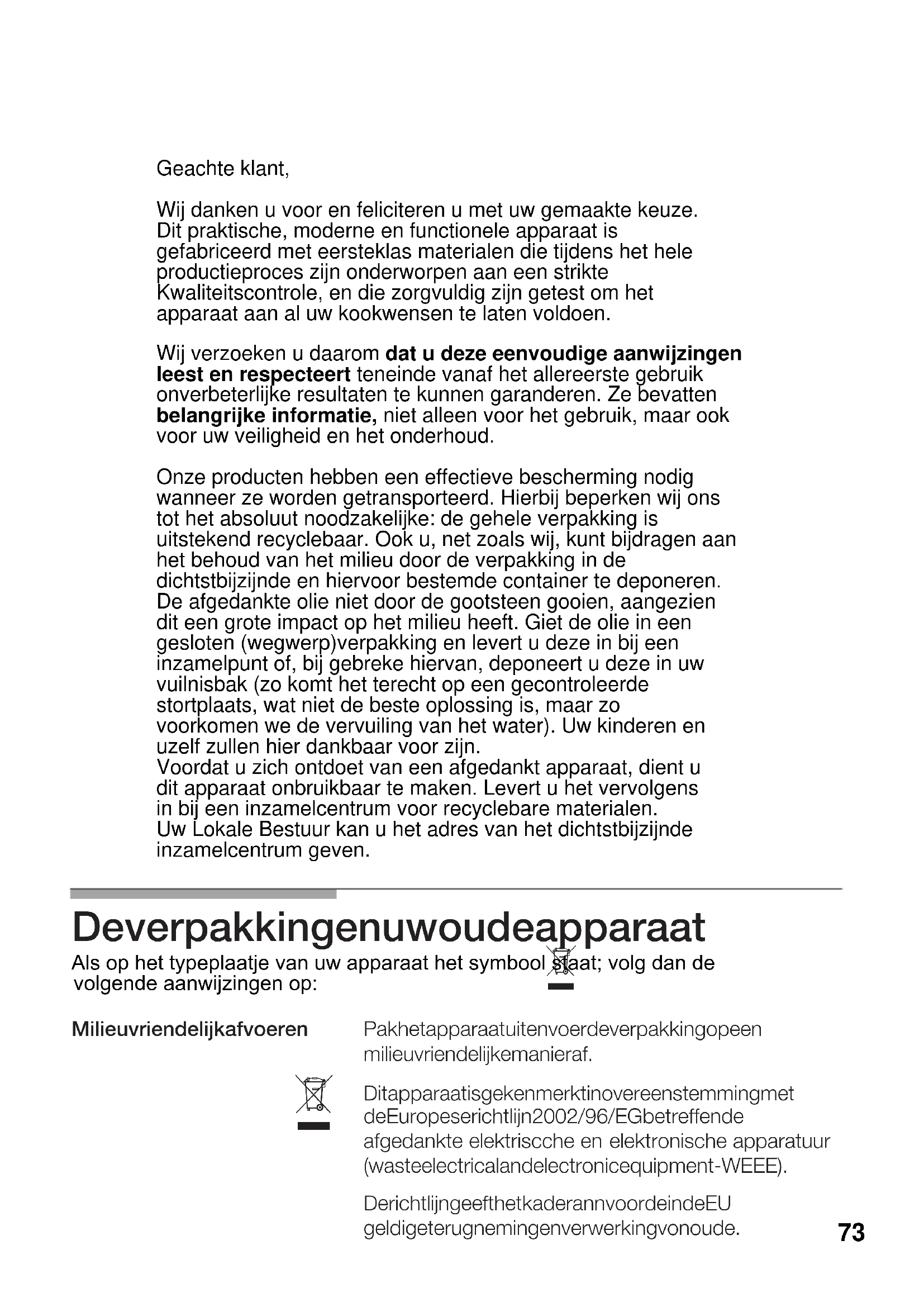

Wij danken u voor en feliciteren u met uw gemaakte keuze. Dit praktische, moderne en functionele apparaat is gefabriceerd met eersteklas materialen die tijdens het hele productieproces zijn onderworpen aan een strikte Kwaliteitscontrole, en die zorgvuldig zijn getest om het apparaat aan al uw kookwensen te laten voldoen.

Wij verzoeken u daarom dat u deze eenvoudige aanwijzingen leest en respecteert teneinde vanaf het allereerste gebruik onverbeterlijke resultaten te kunnen garanderen. Ze bevatten belangrijke informatie, niet alleen voor het gebruik, maar ook voor uw veiligheid en het onderhoud.

Onze producten hebben een effectieve bescherming nodig wanneer ze worden getransporteerd. Hierbij beperken wij ons tot het absoluut noodzakelijke: de gehele verpakking is uitstekend recyclebaar. Ook u, net zoals wij, kunt bijdragen aan het behoud van het milieu door de verpakking in de dichtstbijzijnde en hiervoor bestemde container te deponeren. De afgedankte olie niet door de gootsteen gooien, aangezien dit een grote impact op het milieu heeft. Giet de olie in een gesloten (wegwerp)verpakking en levert u deze in bij een inzamelpunt of, bij gebreke hiervan, deponeert u deze in uw vuilnisbak (zo komt het terecht op een gecontroleerde stortplaats, wat niet de beste oplossing is, maar zo voorkomen we de vervuiling van het water). Uw kinderen en uzelf zullen hier dankbaar voor zijn.

Voordat u zich ontdoet van een afgedankt apparaat, dient u dit apparaat onbruikbaar te maken. Levert u het vervolgens in bij een inzamelcentrum voor recyclebare materialen. Uw Lokale Bestuur kan u het adres van het dichtstbijzijnde inzamelcentrum geven.

Deverpakkingenuwoudeapparaat

Als op het typeplaatje van uw apparaat het symbool staat; volg dan de volgende aanwijzingen op:

Milieuvriendelijkafvoeren

Pakhetapparaatuitenvoerdeverpakkingopeen milieuvriendelijkemanieraf.

Ditapparaatisgekenmerktinovereenstemmingmet deEuropeserichtlijn2002/96/EGbetreffende afgedankte elektriscche en elektronische apparatuur (wasteelectricalandelectronicequipment-WEEE).

DerichtlijngeefthetkaderannvoordeindeEU geldigeterugnemingenverwerkingvonoude.

INHOUD

Veiligheidsvoorschriften 75

Zo ziet uw nieuwe kookplaat eruit 77

Gasbranders 78

Aanbevolen diameters pannen 79

Kooktips 80

Gebruiksvoorschriften 81

Wat betreft het koken 81

Reiniging en onderhoud 82

Garantievoorwaarden 84

Veiligheidsvoorschriften

☐ Leest u deze gebruiksaanwijzing aandachtig, teneinde op effectieve en veilige wijze op dit apparaat te koken.
☐ Conform het geldende normenstelsel, mogen de installatie en het ombouwen voor een andere gassoort uitsluitend worden uitgevoerd door een daartoe bevoegd technicus.
- Controleer alvorens uw nieuwe kookplaat te installeren of de maten de juiste zijn.
De volgende aanwijzingen gelden alleen voor de landen waarvan het symbool op het apparaat staat is het vereist om een beroep te doen op de technische voorschriften voor de aanpassing van het apparaat aan de gebruiksvoorwaarden van het land.
☐ Het is noodzakelijk dat de ruimte waarin het apparaat wordt geïnstalleerd beschikt over de voorgeschreven ventilatie, welke in perfecte staat van onderhoud dient te verkeren.
☐ Zorg ervoor dat het apparaat geen last heeft van sterke luchtstromingen, aangezien de branders hierdoor zouden kunnen uitgaan.
Bij het verlaten van de fabriek is dit apparaat afgesteld op de gassoort die staat vermeld op de gegevensplaat. Als een verandering nodig zou zijn, belt u dan naar de technische hulpdienst.
Niets aan de instellingen veranderen. Belt u indien nodig onze technische dienst.
Indien uw kookplaat is uitgerust met een glasplaat, oefen hier dan geen buitensporige druk op uit. In het geval dat het glas van uw kookplaat loszit, belt u dan direct naar de technische dienst. Opdat wordt overgegaan tot reparatie of vervanging daarvan.
☐ De gebruiks- en montageaanwijzing goed bewaren, zodat u deze samen met het apparaat kunt overhandigen aan een eventuele nieuwe eigenaar.
□ Een beschadigd apparaat niet in werking stellen.

☐ De oppervlakken van verwarmings- en kookapparatuur worden warm tijdens de werking. Gaat u voorzichtig te werk. Houdt u kinderen te allen tijde uit de buurt.

- Gebruikt u het apparaat uitsluitend voor de bereiding van maaltijden, nooit als verwarming.

Oververhitte vetten of oliën kunnen gemakkelijk ontvlammen. Daarom dient de bereiding van maaltijden met vetten of oliën, zoals bijvoorbeeld patat, altijd onder toezicht te gebeuren.

☐ Nooit water op brandend vet of brandende olie gieten in verband met GEVAAR voor brandwonden! Dekt u de pan af om het vuur te smoren en schakelt u de kookzone uit.

In geval van een storing, onderbreekt u de elektrische voeding en de gastoevoer naar het apparaat. Voor reparatie belt u naar onze technische dienst.

Plaats geen vervormde pannen die onstabiel zijn op de kookplaten en branders, teneinde te voorkomen dat ze per ongeluk om vallen.

Als een kraan vastzit, forceert u deze dan niet. Belt technische dienst voor reparatie of vervanging van de kraan.

- Gebruik geen stoomreinigers om de kookplaat te reinigen, aangezien er risico op elektrocutie bestaat.

☐ Dit apparaat is niet bestemd om te worden gebruikt door personen (met inbegrip van kinderen) waarvan de fysieke, sensoriële of mentale capaciteiten beperkt zijn of die onvoldoende ervaring of kennis hebben, behalve wanneer deze toezicht of instructies zouden hebben gehad inzake het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.

☐ Zorg ervoor dat er tijdens het gebruik van het apparaat altijd toezicht is.

☐ De in deze gebruiksaanwijzing afgebeelde grafieken dienen ter oriëntatie.

INDIEN DE BETREFFENDE BEPALINGEN NIET IN ACHT GENOMEN WORDEN, WIJST DE FABRIKANT ELKE VERANTWOORDELIJKHEID AF.

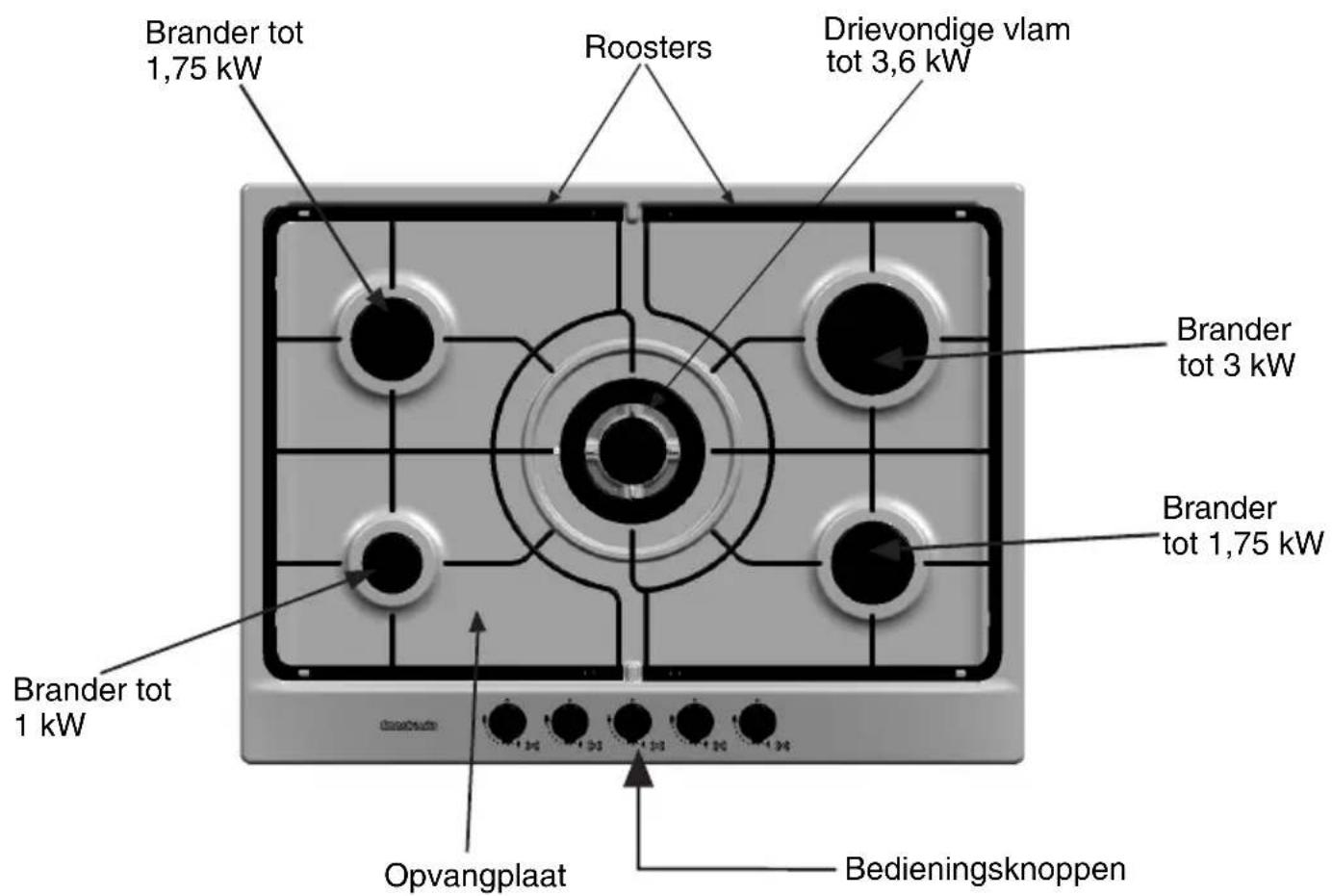

Zo ziet uw nieuwe kookplaat eruit:

Brander tot 1,75 kW Roosters Drievondige vlam tot 3,6 kW Brander tot 3 kW Brander tot 1,75 kW Brander tot 1 kW Opvangplaat Bedieningsknoppen

Gasbranders

Afb. 1

Bij elke bedieningsknop staat aangegeven bij welke brander knop hoort.(Afb. 1).

Om een brander aan te steken, de knop van de gekozen brander indrukken en naar links draaien, tot de ontstekingsstand, en de knop enkele seconden op het maximum vasthouden totdat de brander aanspringt; de knop vervolgens loslaten en in de gewenste stand zetten. Indien de ontsteking niet plaatsvindt de handeling herhalen.

Als uw kookplaat geen automatische ontsteking heeft, een vlam (aansteker, lucifers, enz.) bij de brander houden. Als de bougies vuil zijn, zal de ontsteking gebrekkig verlopen; houdt u ze zo schoon mogelijk. Hiervoor een klein borsteltje gebruiken ,rekening houdend met het feit dat de bougies geen ruwe behandeling verdragen. Als uw kookplaat branders heeft die zijn uitgerust met een beveiliging, welke het ontsnappen van gas verhinderen in het geval de branders per ongeluk uitgaan, op dezelfde wijze overgaan tot de ontsteking. De knop ingedrukt houden totdat de ontsteking plaatsvindt, en deze nog enkele seconden ingedrukt houden nadat de vlam al is aangesprongen. Indien de ontsteking niet plaatsvindt, de handeling herhalen, waarbij u de knop dit keer zo'n 10 seconden ingedrukt houdt.

OM een brander uit te doen, de knop naar rechts draaien tot de ●stand.

Uw moderne en functionele kookplaat beschikt over "progressieve kranen", welke u in staat stellen om tussen de maximale en de minimale vlam de iniste stand te vinden.

Al naar gelang het model, kan uw kookplaat zijn uitgerust met een brander met een drievoudije vlam, zeer praktisch en makkelijk voor het koken met een wok (voor allerlei Aziatische gerechten), enz.

Het gebruik van de kookplaat veroorzaakt warmte en vocht in de ruimte waar het is geïnstalleerd. U dient zich te verzekeren van een goede ventilatie van de keuken: de natuurlijke ventilatie openhouden en een mechanische ventilatie-inrichting installeren (afzuigkap).

Langdurig gebruik van de kookplaat kan extra ventilatie vereisen, bijvoorbeeld het openen van een raam (zonder luchtstromingen te veroorzaken), ofwel het vergroten van het vermogen van de mechanische ventilatie.

Een oranjekleurige vlam is normaal en kan voorkomen wanneer er stof in de lucht aanwezig is, vloeistof gemorst is, enz.

Aanbevolen diameters pannen (cm)

Al naar gelang het model:

BRANDER	MINIMUM ∅ PAN	MAXIMUM ∅ PAN
Drievoudige vlam:		>22 cm
Snelbrander: 22 cm 26 cm
Halfsnelbrander: 12 cm 20 cm
Hulpbrander:	10 cm 12 cm

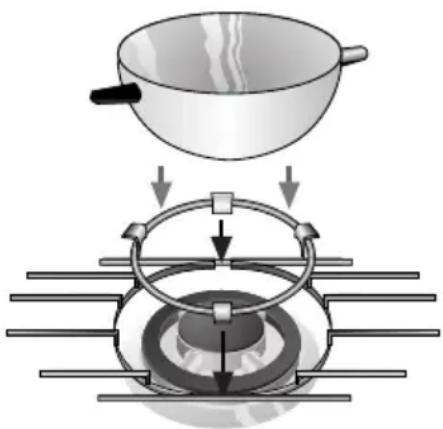

Aanvullende pannendrager:

Afb. 2

Al naar gelang het model, kan uw kookplaat zijn uitgerust met een aanvullende pannendrager, bij de brander met de drievoudige vlam, voor pannen met een diameter groter dan 26 cm, braadsleden, römertopfen en allerhande holronde pannen (Chinese wok, enz.) (Afb. 2).

Indien dit niet zo zou zijn, beschikt de technische dienst van het merk over deze aanvullende pannendrager met de code 484138 // 363300.

Koffiepercolatordrager: Al naar gelang het model, kan uw kookplaat zijn uitgerust met een aanvullende koffiepercolatordrager, uitsluitend voor de hulpbrander voor pannen met een diameter kleiner dan 10 cm. Indien dit niet zo zou zijn, beschikt de technische dienst van het merk over deze koffiepercolatordragers met de code 184200.

De fabrikant wijst elke verantwoordelijkheid af indien u deze aanvullende pannen- en

koffiepercolatordragers niet of niet correct gebruikt.

Kooktips:
Deze tips dienen ter oriëntatie.

	Zeer hoog	Hoog □ Middelhoog □ Laag
Driedubbele □ Koken, braden, aanbraden,□ Opwarmen en warm houden: □ vlam	paella's, aziatische gerechten□ kant-en-klaar maaltijden, □ (Wok).□ voorgekookte, maaltijden.□
Snelbrander	Schnitzel, biefstuk, tortilla,□ Rijst,□ Stomen: vis,□ gefrituurde gerechten.□ bechamelsaus,□ groenten.□ragout.□
Halfsnelbrander□ Gestoomde aardappels, verse□ Opwarmen en warm houden: □ groenten, maaltijdsoepen, □ voorgekookte maaltijden en bereiden□ pasta's.□ van verfijnde stoofgerechten.
Hulpbrander□	Koken: stoofgerechten, □ rijst met melk, karamel.□ langzaam koken:□ boter, peulvruchten, fruit, ingevroren□ producten.		Maken/smelten: □□□chocolade, □□gelatine. □□

Gebruiksvoorschriften wat betreft het koken:

NEE□JA

Gebruikt u geen kleine pannen op grote branders. De vlam mag de zijkanten van de pan niet raken.

Gebruikt u altijd passende pannen bij iedere brander; zo voorkomt u buitensporig gasverbruik en vlekken op de pannen.

Kookt u niet zonder deksel of met een deels aangebrachte deksel: een deel van de energie gaat zo verloren.

Gebruikt u altijd de deksel.

Gebruikt u geen pannen met onregelmatige bodems: deze bodems verlengen de kooktijd en vergroten het energieverbruik.

Gebruikt u uitsluitend pannen, koekepannen en kookpotten met een platte en dikke bodem.

Plaatst u de pan niet gedeeltelijk op de brander: de pan zou dan kunnen kantelen. Gebruikt u op de branders dichtbij de knoppen geen pannen met een grote diameter, die eenmaal midden op de brander geplaatst deze knoppen kunnen aanraken of er zo dichtbij komen, dat de temperatuur in die zone oploopt en er schade kan optreden.

Plaatst u de pan goed midden op de brander.

Plaatst u de pannen niet direct op de brander.

Plaatst u de pan op de pannendrager.

Hanteert u geen buitensporige gewichten en beschadigt u de kookplaat niet met zware voorwerpen.

Beweegt u de pannen met beleid over de kookplaat.

Wat betreft het schoonmaken en onderhouden:

NEE

JA

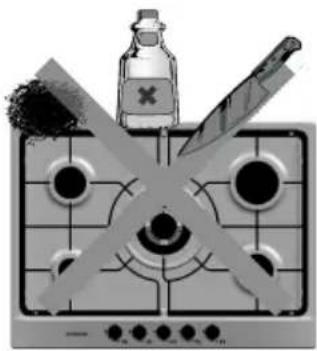

Gebruikt u nooit bijtende middelen, schuurmiddelen, snijdende voorwerpen, pannensponzen, messen, enz. om aangekoekte etensresten te verwijderen van de kookplaat, de pannendragers, branders of de elektrische kookplaten. Als uw kookplaat is uitgerust met een paneel van glas of aluminium, gebruikt u dan geen mes, metaalspons of iets dergelijks om de verbinding met het metaal schoon te maken.

Gebruikt u voor de kookplaat geen machines die reinigen op basis van stoom; dit zou de kookplaat kunnen beschadigen.

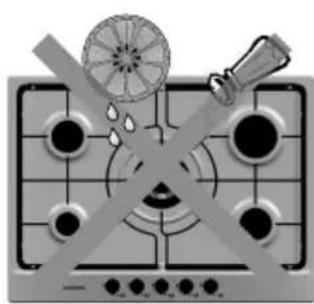

Laat u geen zure vloeistoffen (citroensap, azijn, enz.) achter op de kookplaat.

Voorkomt u zo veel mogelijk het contact van zout met het oppervlak van de elektrische kookplaat.

Gebruikt u, wanneer het apparaat eenmaal koud is, een spons, water en zeep. Neemt u al de overgelopen vloeistof direct op, zo bespaart u zich onnodige inspanningen.

Om de branders en de pannendragers schoon te houden, moet u deze regelmatig reinigen door ze in zeepsop te leggen en ze schoon te wrijven met een niet-metalen borsteltje; een en ander teneinde de gaatjes en gleufjes volledig vrij te houden voor het correct branden van de vlam. Droogt u de deksels van de branders en de pannendragers steeds als deze nat zijn geworden.

Na het schoonmaken en drogen van de branders, dient u zich ervan te verzekeren dat de branderdeksels goed zijn aangebracht op de vlamverdeler van de brander.

Als door aanhoudend gebruik de deklaag van de elektrische kookplaten is verwijderd, besprenkelt u deze dan met enkele druppels olie of met een ander onderhoudsproduct dat hiervoor op de markt is.

Als gevolg van de hoge temperaturen die moeten worden getrotseerd door de deksel van de ring van uw brander met de driedubbele vlam en de zones van roestvrij staal zoals: de ringen

van de kookplaten, vetdruipplaten, contouren van de branders, enz. verkleuren deze in de loop der tijd, wat NORMAAL is. Maakt u deze onderdelen na elk gebruik schoon met een product dat geschikt is voor roestvrij staal.

Na het afwassen van de pannendragers moet u deze volledig drogen alvorens er weer mee te koken. De aanwezigheid van druppels water of vochtige zones bij aanvang van het koken kan mogelijk zorgen voor beschadigingen van het email.

Als de pannendragers van uw kookplaat beschikken over rubberen noppen, weest u dan voorzichtig wanneer u deze schoonmaakt: de noppen zouden kunnen loslaten waardoor de pannendragers geen bescherming meer hebben en krassen veroorzaken op de kookplaat.

In de zone rondom de bechenngsknoppen dient geen schoonmaakmiddle voor noesturij staal te worden gebruikt. De indicaties ( serigrafie) kunnen daardoor worden vitgeveegd.

Abnormale situaties

Het is niet altijd nodig om de technische dienst te bellen. In veel gevallen zult u het euvel zelf kunnen verhelpen. De volgende tabel bevat enkele adviezen.

NB:

Alleen daartoe bevoegd personeel van onze Technische Dienst mag werkzaamheden verrichten aan het gas- en elektrotechnische gedeelte van het systeem.

Wat te doen...	Vermoedelijke oorzaak	Oplossing
... indien de algemene elektrische werking defect is?	- Defecte zekering.- De automatische inrichting of een differentiaalbeveiliging is mogelijk in werking getreden.	- De zekering controleren in de meterkast en vervangen indien hij is doorgeslagen.-Nagaan of de automatische inrichting of een differentiaalbeveiliging in werking is getreden.
... indien de elektrische ontsteking niet werkt?	- Er kan sprake zijn van schoonmaak- of voedselresten tussen de bougie en de branders.- De branders zijn nat.- De branderdeksels zijn verkeerd aangebracht.	- De ruimte tussen de bougie en de branders moet grondig worden gereinigd.- De branderdeksels en de bougies zorgvuldig drogen.- Controleren of de deksels goed zijn aangebracht.
... indien de vlam van de branders niet uniform is?	- De verschillende onderdelen van de brander zijn onjuist geplaatst.- De gleufjes van de gasbranders zijn vuil.	- Plaatst u de verschillende onderdelen op de juiste wijze.- Reinigt u de gleufjes van de gasbranders.
... indien de gasstroom niet normaal lijkt, of er helemaal geen gas uit de gleufjes komt?	- De gastoevoer is afgesloten door tussenliggende kranen.- Als het gas afkomstig is uit een gasfles, dan kan deze leeg zijn.	- De mogelijk tussenliggende kranen opendraaien.- De lege gasfles vervangen door een volle.
... indien het in de keuken naar gas ruikt?	- Er staat een kraan open.- Een mogelijk lek in de koppeling met de gasfles.	- Controleren of dit zo is.- Nagaan of de koppeling degelijk is.
... indien de beveiligingen van de verschillende branders niet werken?	- U heeft de knop niet voldoende ingedrukt gehouden.- De gleufjes van de gasbranders zijn vuil.	- Wanneer de brander eenmaal is aangestoken, houdt u de knop enkele seconden extra ingedrukt.- Reinigt u de gleufjes van de gasbranders.

In het geval u onze Technische Dienst belt, gelieve aan te geven:

E-NR

FD

Deze aanduidingen staan op de typesplaat van uw kookplaat, welke zich bevindt aan de onderzijde van uw kookplaat.

Garantievoorwaarden

De garantievoorwaarden van toepassing op dit apparaat zijn de voorwaarden zoals die zijn bepaald door de vertegenwoordiging van ons bedrijf in het land van aankoop. Indien gewenst, zal de verkoper bij wie u het apparaat heeft gekocht te allen tijde bereid zijn u de desbetreffende details te verschaffen.

Om gebruik te maken van de garantie, dient u in ieder geval de aankoopbon te overleggen.

Recht op wijzigingen voorbehouden.
