Tipo de produto	Fogão a gás
Marca	Constructa
Modelo	CM17450
Queimadores	4 queimadores a gás: chama tripla, rápido, semi-rápido, auxiliar
Acendimento	Elétrico com velas
Alimentação	Gás (adaptável conforme placa de identificação)
Funções principais	Reacendimento automático, desligamento automático após 6h, torneiras progressivas
Segurança	Proteção contra superaquecimento, corte de gás em caso de extinção de chama
Diâmetros de recipientes recomendados	Chama tripla: 22-26 cm, Rápido: 22-26 cm, Semi-rápido: 12-20 cm, Auxiliar: 10-12 cm
Grelhas adicionais	Grelha complementar (ref. 363300/484138) para wok, grelha para cafeteira (ref. 184200)
Materiais	Aço inoxidável, esmalte, vidro (conforme modelo)
Manutenção e limpeza	Limpeza com esponja e água com sabão; não usar limpador a vapor
Peças de reposição e reparabilidade	Serviço pós-venda oficial; peças disponíveis: grelhas, velas, etc.
Garantia	Conforme condições do país, mediante apresentação do comprovante de compra
Informações gerais	Manual de utilização e instruções disponíveis em vários idiomas

Perguntas frequentes - CM17450 CONSTRUCTA

O que fazer se um queimador não acender?

Verifique se as velas estão limpas e secas. Limpe o espaço entre a vela e o queimador. Certifique-se de que as tampas dos queimadores estão corretamente posicionadas. Se o acendimento ainda não funcionar, verifique o fusível ou o disjuntor.

Por que a chama dos queimadores não é uniforme?

As diferentes partes do queimador podem estar mal montadas. Verifique se todas as peças estão corretamente colocadas. As ranhuras de saída de gás podem estar obstruídas; limpe-as com uma escova não metálica.

O que fazer em caso de superaquecimento da mesa de cozimento?

A segurança contra superaquecimento desliga todos os queimadores e os indicadores piscam. Coloque todos os botões na posição de desligamento (●). Aguarde o aparelho esfriar (cerca de 30 minutos) antes de reutilizá-lo.

Como limpar os queimadores?

Deixe o aparelho esfriar. Desmonte os queimadores e deixe-os de molho em água com sabão. Esfregue com uma escova não metálica para desobstruir os orifícios. Seque cuidadosamente antes de remontar.

O que fazer se sentir cheiro de gás?

Verifique se nenhuma torneira está aberta. Se o gás vier de uma botija, verifique a conexão. Em caso de vazamento, feche o fornecimento de gás e ventile o ambiente. Não use aparelhos elétricos e chame o serviço técnico.

Como usar a grelha complementar para wok?

Coloque a grelha complementar (ref. 363300/484138) sobre o queimador de chama tripla para recipientes com diâmetro superior a 26 cm, grelhas, panelas de barro ou woks. Certifique-se de que está bem centralizada.

O que fazer em caso de derramamento de líquido sobre o queimador?

O sistema de segurança corta o fornecimento de gás e um sinal sonoro soa. Gire o botão para a posição de desligamento (●). O sinal parará. Limpe o queimador após o resfriamento para evitar que os orifícios entupam.

Por que o aparelho desliga automaticamente após 6 horas?

É uma função de segurança integrada para evitar uso prolongado ininterrupto. Para religar, gire todos os botões para a posição de desligamento (●) e use normalmente.

Como economizar energia durante o cozimento?

Use recipientes adequados ao tamanho do queimador. Cubra sempre as panelas. Use fundos planos e grossos. Evite derramar líquidos. Cozinhe com a chama ajustada ao mínimo necessário.

O que fazer se um sinal sonoro soar sem motivo aparente?

Se um queimador apagar, o sinal indica que a segurança foi ativada. Coloque o botão na posição de desligamento. Se todos os queimadores apagarem e um sinal soar, pode haver superaquecimento ou defeito geral. Feche todos os botões, aguarde 30 minutos. Se o sinal persistir, contate o serviço técnico.

MANUAL DE UTILIZADOR CM17450 CONSTRUCTA

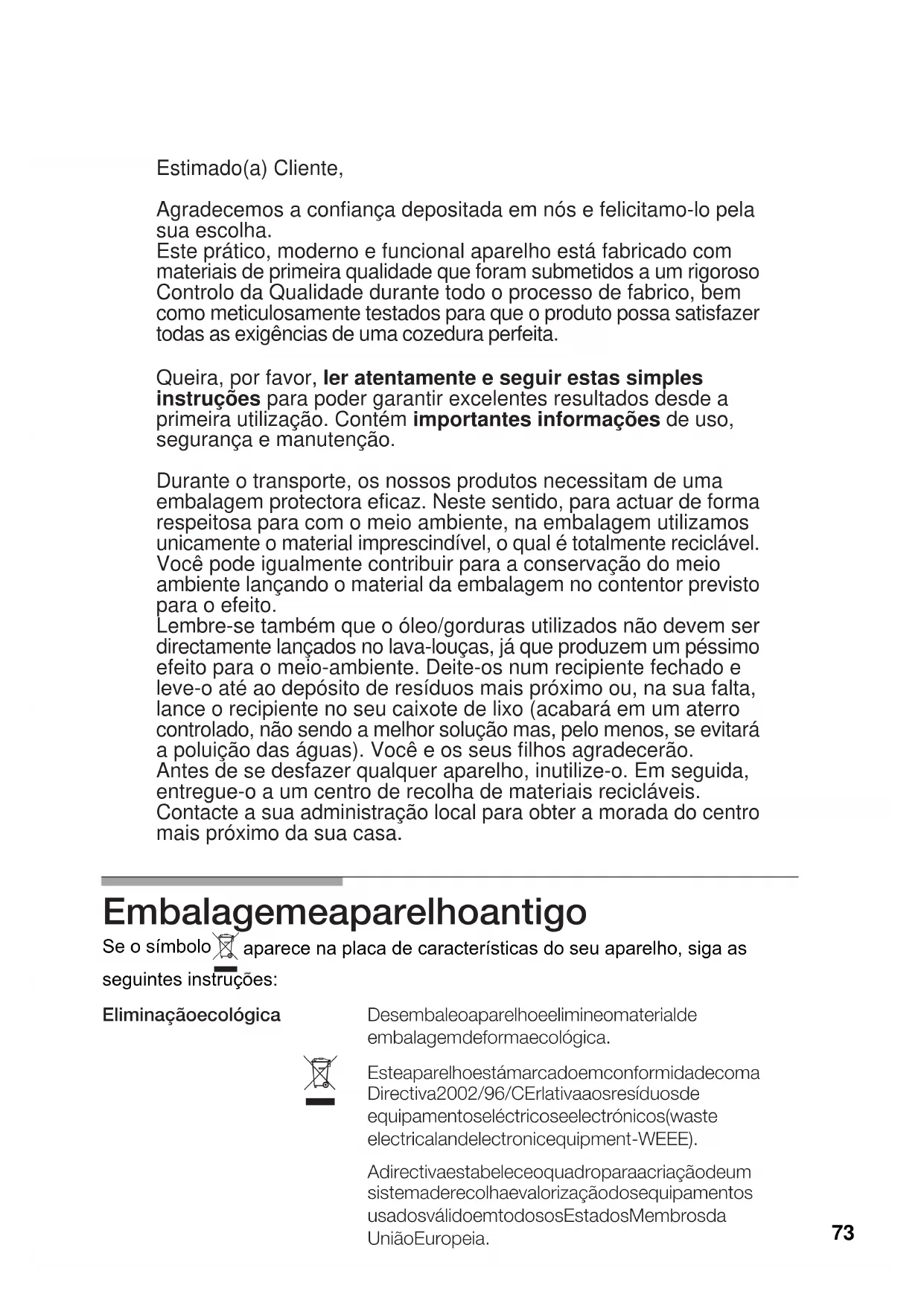

Agradecemos a confiança depositada em nos e felicitamo-lo pela sua escolha.

Este pratico, moderno e funcional aparecido está fabricado com materiais de primarya qualida que foram submetidos a um rigoroso Controlo da Qualidade durante todo o processo de fabricio, bem como meticulosamente testados para que o produto possa satisfazer todas as exigências de uma cozedura perfeita.

Queira, por favor, ler atentamente e seguir estas simples instruções para poder garantir excellentes resultados desde a primaireutilização.Contém importantes informações de uso,segurarce manutenção.

Durante o transporte, os)nossos produits necessitam de uma embalagem protectora eficaz. Neste sentido, para actuar de forma respeitosa para com o meio ambiente, na embalagem utilizemos unicamente o material imprescindivel, o qual é totalmente reciclavel. Você pode igualmente contribuir para a conservacao do meio ambiente lançando o material da embalagem no contentor previsto para o efeito.

Lembre-se también que o oleo/gorduras realizados não devem ser directamente lançados no lava-louças, ja que produzem um pessoimo efeito para o meio-ambiente. Deite-os num recipiente fechado e leve-o até ao deposito de resíduos mais proxies ou, na sua falta, lance o recipiente no seu caixote de lixo (acabará em um aterro controlado, não sendo a melhor solução mas,leo menos, se evitará a poluição das águas).Você e os seu filhos agradeceração.

Antes de se desfazer qualquer aparelho, inutilize-o. Em seguida, entrega-o a um centro de recolha de materiais reciclaveis.

Contacte a sua administracao local para obter a morada do centro mais proximo da sua casa.

Embalagemeaparelhoantigo

Se o*simbolo 品 aparece na plac de caracteristicas do seu aparelho, siga as seguentes instruções:

Eliminaçãoecológica

Desembaleoaparelhoeelimineomaterialde embalagemdeformaecologica.

Esteaparelhoestámarcadoemconformidadecoma Directa2002/96/CElativaaosresiduosde equipamentoeletricoseelectrnicos(waste electricalandlectronicequipment-WEEE).

Adreactivaestabeleceoquadroparaacriaodeum系統aderecolhaevalorizacaoodosequipamentosusadosv建立健全vosEstadosMembrosdaUniaoEuropaia.

CONTEUDO

Conselhos de seguranca 75

Assim é a sua nova plac de cozinhoar 77

Queimadores a gas 78

Dispositivo de proteção contra sobreaquecimento 79

Diametros recomendados para recipientes 79

Conselhos de cozedura 80

Adverténcias de uso 81

Acerca da cozedura 81

Acerca da limpeza e conservacao 82

Situações anormais 83

Condições de garantia 84

Conselhos de segurarça

Leia atentamente este manual de'utilização para cozinhar com este aparecido de forma efetiva e segura.
Segundo a legisção em vigor, a instalação e a alteração do tipo de gas so pode ser realizada por um técnico autorizado legalmente.
□ Antes de instalar a sua nova placac de cozinhar, verifique se as medidas sao as correctas.
As instruções seguem aspenas são validas para os Paísesçuosimboloaparece noaparelho,sendo necessárioverificar as instruções Tecnicas para poder adapta-loascondiçõesdeutilizaçãode cada País.
É indispensable que a localização de instalação do aparecido tenha a ventilação regulamente em perfeito estado de uso.
- Não permita que o aparecido soit submetido a fortés corrientes de ar, não que se poderiam apagar os queimadores.
- Este aparecido sai da fabrica configurado para o tipo de gás que se indica na placá de característica. Se for necessário realizar qualquer alteração, queira, por favor, contactar onoxo的服务o de assistência técnica.
- Não Manipule o interior do aparelho. Se necessário, contacte o meu服务于assistência Tecnica.
Guarde estas instruções de utilização e montagem para poder entrega-las com o aparecido, se o mesmo for transferido para outras propietário.
Se sua placacdecozinharestadequipadacomumpail devidro,naoexercaforcasexcessivassobreomeso. Se ovidro da sua placacdecozinhar se descolar,contacte imeditamenteoservico deassistencia Tecnica,para realizarareparacaoou substituiacao do mesmo
- Jamalais coloque o aparelho em functiOnamento se este estiver danificado.
As superficies de aparehos de aquecadores e de cozedura aquecem durante o functiamento, portanto, actue com cuidado. Mantenha sempre as crianças afastadas do aparelho.

• Utilize o aparecido unicolemente para a preparacao de alimentos, nunca o utilize como elemento de aquecimento.
  As gorduras e oleos excessively aquecidos podem inflamar-se fácilmente. Por isto, a preparacao de alimentos com gorduras e oleos, sobretudo as frituras, devem ser vigiadas de perto.
• Jamais deite agua se a gordura ou o oleo estiverem a arder. PERIGO! de queimaduras. Neste caso, cubra o recipiente para apagar o fogo e desluge o aparelho.
  Em caso de avaria, corte o fornecimento de gás e eletrico do aparelho. Para qualquer reparação do aparelho, contacte onoxo的服务de assistência Tecnica.
• Não ponha recipientes deformados e, portanto, com desnivelamento na base, sobreplaces e queimadores, paraxitarque, acidentalmente, se entornem.
  Se uma torneira ficar presa, não a force. Contacte imeditamente o的服务o专业技术o oficial, para proceedar a reparacao ou substituicao.
• Não useiras que limpam a vapor na placadecozedura ha risco deCHOque elctrico.
  Os graficos representados neste manual de instruções são a titulo meramente indicativo.

SE AS DISPOSICOES EM QUESTão não FOREM CUMPRIDAS, O FABRICANTE REJEITATodo O TIPO DE RESPONSABILIDADE.

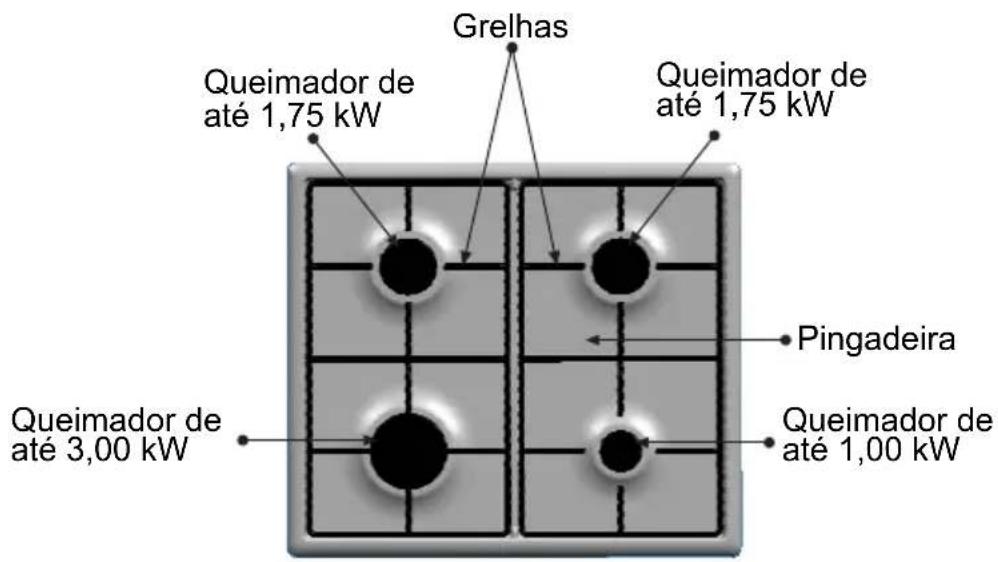

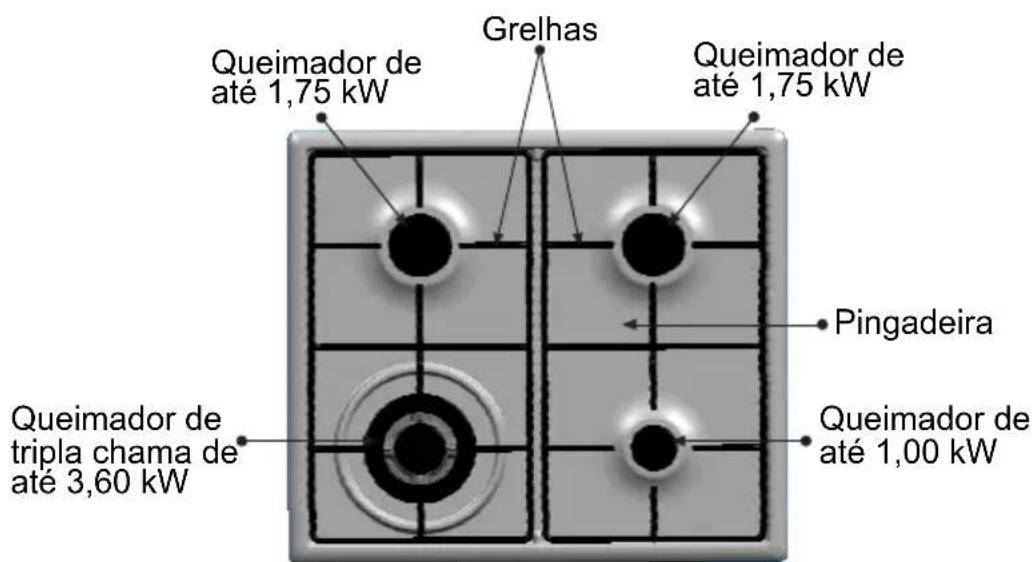

Assim é a sua nova plac de cozinhoar

Queimadores a gás

Fig. 1

Cada botão de acontecimientoadora o queimador que controla. Fig. 1.

Para acender um queimador, pressionar o interruptor do queimador selecionado e roda-lo para a esquerda, até a posicao de ignicao, mantendo-o no maior durante algunos segundos até que o queimador se acenda e solte-o, regulando(before na posicao desejada. Se não se produz o acendimento, repita a operacao.

Se as bugias estiverem susas, o acendimento sera defeituioso. Portanto, mantenha a maior limpeza. Para isto, utilize uma很小a escova. Tenha em conta que a bugia não deve sofrer impactos violentes.

Se o queimador se apagar durante o functimento (por ex., devido a uma corrente de ar), o aparecido acende este queimador automaticamente de novo. Se não for possível recender o queimador (por ex., por se encontrar comida arrufada no queimador), a alimentação de gas para este queimador é interrompida se produzira um sinal acústico. Rodar o Manipulo de regulação para ● verificar se é possível eliminar a causa do problema com o auxilio daabela da págnia 83.

Todo os queimadores está所提供的 umsystema de seguranca! Significa isto que se a chama se apagar (por ex., por ter arrufado comida), a alimentacao de gas é cortada.

Em caso de anomalidades no funciona, o Sistema de segurará indicatore sinais acústicos (ver apartado "Situações Anomalas").

Apos uma operacao de 6 horas, o aparelho desiga-se automaticamente. Rodar todos os Manipulos de para a posicao de seguida pode ligar-se de novo o aparelho. Para apagar, rode o botao para a direita ate a posicao

A sua moderna e funcional placá de cozinho está equipada com torneiras progressivas, as quando permitem encontrar, entre a chama maior e a minima, a regulação necessária.

De acordo com o modelos, a sua placá de cozinhoar pode dispor de um queimador de tripla chama, muito pratico e comdo para cozinhoar com paelheiras, wok chinês (todá a variedade de pratos asiáticos) etc.

O uso de apareiros a gás produz calor e humididade no local ond se instalam. Portanto, delve-se garantir uma boa ventilação na cozinha: manter abertas as aberturas de ventilação natural ou instalar um equipamento de ventilação mecânica, como pode ser uma campanula com exaustor.

O uso continuo do seu aparecido pode quererar ventilação adicional, por exemplo, Abrir uma janela (sem produzir但现在s de ar) oacular a potência de ventilação mecanica, se existir.

A produção de uma chama de cor laranja é normal, ocorrendo sempre que há pô no meio ambiente, quando há um derrame de liquidos, etc.

Dispositivo de proteção contra sobreaqueamento

Para proteção doSYSTEMaelectrónico,aplacadecozinhar está equipada com umdispositivo deproteçãocontra sobreaquecimento.Em caso desobreaquecimento,este desligatodos osqueimadores.

Rodar todos os Manipulos de regulacao para a posicao Esperar até que o aparelho arrefeca o suficiente e aindersacao de funcaoamento do interruptor principal se apague. O aparelho pode ser ligado normalmente.

Díamatros recomendados para recipientes (cm)

De accordo com o Modelo:

QUEIMADOR	MINIMO Ø RECIPIENTE	MÁXIMO Ø RECIPIENTE
Tripla chama 22 cm
Rápido 22 cm 26 cm
Semi-rápido 12 cm 20 cm
Auxiliar 10 cm 12 cm

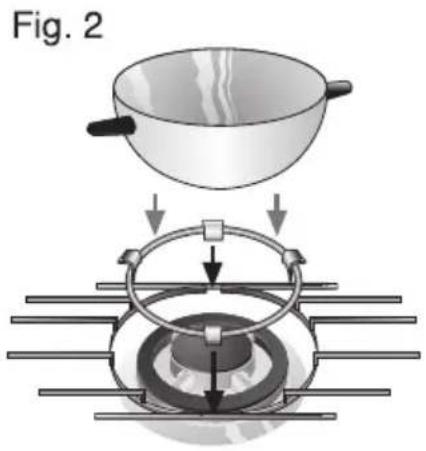

Grelhas adiconais

De acordo com o Modelo, a sua placá de cozinhar pode incluir um suplemento de grelha imprescindível, no queimador de tripla chama para recipientes de diámetro superior a: 26 cm, tabuleiros de assados, caçarolas dearro e em toda a variedade de recipientes concavos (wok chinês, etc.). Fig. 2. Caso contrário, o服务于étrico autorizzato da marca poderá fornecer a mentionada grelha adicional, cujo número é 363300/484138.

Grelha cafeteira: Deordo com o Modelo, a sua plac de cozinhoar pode estar equipada com uma grelha cafeteira adicular, de uso exclusivo no queimador auxiliar com recipientes de diametro menor de 10 cm. Para outras medidas, o servicei technique da marca disponibiliza grelhas cafeteiras sob o documento 184200. O fabricante não assume qualquer responsabilitadepela não Utilização ou Utilização Incorrecta das grelhas adiconais.

Conselhos de cozedura

Estes conselhos são a titulo meramente indicativo

	Muito forte	Forte Médio	Lento
Tripla chama	Ferver, cozer, assar, tostar, paelhas, comida asiática (wok).	Reaquecer e manter quentes: pratos preparados, pratos cozinhados.
Rápido	Escalope, bile, omeleta, frituras.	Arroz, bechamel, ensopados.	Cozedura ao vapor: peixes, hortalças.
Semi-rápido	Batatas ao vapor, hortalças frescas, guisados, massas.	Reaquecer e manter quentes: pratos cozinhados e confecionar iguarias delicadas.
Auxiliar	Cozer: refogados, arroz com leite, caramelelo.	Descongelar e cozer lentamente: Legumes, frutas, produits congelados.	Fazer/Derreter: manteiga, chocolate, gelatina.

Advertências de uso acerca da cozedura

Não

SIM

Não utilize recipientes\ pequenos em queimadores\ grandes. A chama não deve\ tocar os laterais do recipiente.

Utilize sempre recipientes apropriados para cada queimador, assim evitará um consumo excessivo de gas e manchas nos recipientes.

Não cozinho sem tampa ou com a tampa deslocada, dado que se Desperça uma boa parte da energia.

Use sometime a tampa.

Não utilize recipientes com fundos irregulares,agem que se prolonga o tempo de cozedura e aumento o consumo de energia.

Utilize apenas panelas, frigideiras e tachos com fundo plano e grosso.

Não coloque o recipiente deslocado sobre o queimador, dado que o mesmo poderia entornar. Não utilize recipients de grande diametro nos queimadores proxies os botões, dado que, uma vez centrados no queimador, poderiamentrar em contacto com os botões ou aproxarem-se tanto que a temperatura na zona se elevaria, causando danos.

Cologne o recipiente bem centrado sobre o queimador.

Nao colque os recipientes directamente sobre o queimador.

Cologne o recipiente sobre a grelha.

Não utilize pesos excessivos
nem golpei a plac de
cozinhar com objectos
pesados.

Manuseie os recipientes com cautela sobre a plac de cozinhar.

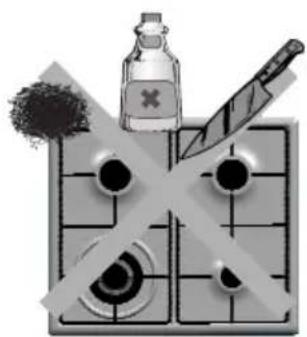

Acerca da limpeza e conservação

Não

NUNCA utilize produits abrasivos, objectos cortantes, utensilios de aço, facas, etc... para retiring restos de comida endurecidos na placá de cozinhar, grelhas, queimadores nem deplacedas electricas. Se a sua placá de cozinhar tiver um painei de vidro ou de alúnio. Não utilizes uma faca, espátula ou algo semelhante para limpar a união com o metal.

SIM

Deixe o aparelho
arrefecer e limpe-o com
uma esponja, agua e
sabão. Retire todo o
liquido derramado
immediamente,
poupando esforços
desnecessários.

Não utilize limpadores a vapor para limpar a placá de cozinho, dato que isto poderia danificá-la.

Não deixe que liquidos acidos (sumo de limão, vinagre, etc.)arem em contacto com a placac de cozinhar. Evite, dentro do possivel, o contacto de sal com a superficie da placaclectrica.

Para manter os queimadores e as grelhas limpos, devem ser limpos periodicamente, vergulhando-os em agua e sabao e limpando-os com um esfregao não metalico de forma a que os orificios e ranhuras fiquem perfeitamente livres para proporcionar uma chama correcta. Seque as tampas dos queimadores e as grelhas sempre que se molhem.

Depois da limpeza e secagem dos queimadores, verifique se as tampas está bem colocadas sobre os difusores de chama do queimador.

No caso de que o uso prolongado tenha afectado o revestimento das placas electrolyticas,unteas com umas gotas de oleo ou aplique除外o produits de manutencao disponible no mercado. Devido as altas temperatas suportadas, a tampa do aro do queimador de tripla chama e as zonas de aço inoxidavel como aros das placas, pingadeiras, contorno dos queimadores, etc., com o tempo chegam a descolorar-se. Isso é NORMAL. Limpe-os antes de cada uso com um produit especial para aço inoxidavel.

Depois de lavar as grelhas, seque-as totalmente antes de as utiliser novamente. A Presence de gotas de agua ou zonas humidas no inico da cozedura pode produzir pontos de deterioracao do esmalte.

Se as grelhas da sua plac de cozinhar está equipadas com protectores de borracha, tenha cuidado quando os limpar, dato que poderiam soltar-se e a grelha ficar desprotegida e, consequentemente, produzirem-se riscos na superficie da plac de cozinhar.

Não utilize limparador de aço inoxidavel na zona ao redor dos botões. As indicações (serigrafia) podem-se apagar.

Se a sua placá de cozinhoar possuir um pailé de alúnio por baixo dos comandos, não utilize esfregões para a limpeza do referido pailé, uma vez que com o uso poderiam ser eliminadas as indicações (serigrafía).

Situações anormais

Nem sempre é necessário contactar o服务于 assistência técnica. Em muitos casos, você meço podá solucionar o problema. Na segunteabela pormenorizam-se algumas recomendações.

Nota importante:

So o pessoal autorizo do meu Servico de Assistencia Técnica pode realizar lavoros no Sistema funcional de gas e eletrico.

O que acontece...	Possível causa Solutação
...se o Functionamento eletrico geral está avariado?	-Fusível defeituoso.-O automatístico ou um diferential disparou.	-Controlar o fusível na caixa geral de fusíveis e substitui-lo, caso esteja avariado.-Verficar na caixa geral de entrada se disparou o automatístico ou um diferential.
...se o acendimento eletrico não funciona?	-Podem existir residuos de alimentos ou de produits de limpeza entre as bugias e os queimadores.-Os queimadores está molhados.-As tampas do queimador está mal colocadas.	-O空間 entre bugia e queimador deve ser cuidadosamente limpo.-Seque cuidadosamente as tampas do queimador.-Assegure-se de que as tampas está bem colocadas.
...se a chama dos queimadores não é uniforme?	-As diferentes partes do queimador foram incorrectly colocadas.-As aberturas de saía de gás dos queimadores está sujas.	-Coloque corretoamente as发展目标as.-Limpe as aberturas de saía de gás dos queimadores.
...se o fluxo de gás não parece ser normal ou não sai gás?	-A passagem de gás está fechada devo à actuação de chaves intermedias.-Se fornecimento se realiza atraves de botija de gás, verificar se a mesma está vazia.	-Abrir as possíveis chaves intermediarias.-Substitua a botija de gás.
...sente-se cheiro a gás no recinto da cozinha?	-Alguma torneira está aberta.-Possível fuga no acoplamento da botija.	-Proceda à verificação.-Verifique se o acoplamento está montado corretoamente.
...se se apaga algoum queimador e se émite um sinai acústico?	-OSYSTEMA de segurança se ha ativado, cortando a passagem do gás.	-Coloque o botão do queimador na posicao de apagado. O sinai cesserá. Pode utilizear sua placadofcozedura normalmente.
...se se apagam todos os queimadores e se émite um sinai acústico?	-Super aquecimento da placadefcozedura.	-Coloque todos os botões na posicao de apagado. O sinai cesserá. Espere 30 min. antes de voltar a utilizear a placadefcozedura. Se o sinai não cessa, chame o Servço Técnico.
...se se apagam todos os queimadores e se émite um sinai acústico?	-Detecção de uma falha geral.	-Depois de ter passado um minuto, soar um sinai sonoro. Caso tal não aconceça contacte o服务于 de assistência técnica.

Estas indications constam na placac de carteristicado seu aparelho. Estas indicationo constam na placac de carteristicado seu aparelho na parte inferior da sua placadecozinho.

Condições de garantia

As condições de garantia vigentes para this aparelho são as estabelecidas pelo representante da)nossa Empresa no País onde se realizou a compra.

O vendedor do aparelho está à sua inteira disposicao para esclarecer qualquer duvida ou proportionar informacao pormenorizada. Em qualquer caso, para utilizes a garantiadeerveapresentar o respectivo talao de compra.

Reserva-se o direito de realizar alteracoes.
