MANUAL DE UTILIZADOR CA174651 CONSTRUCTA

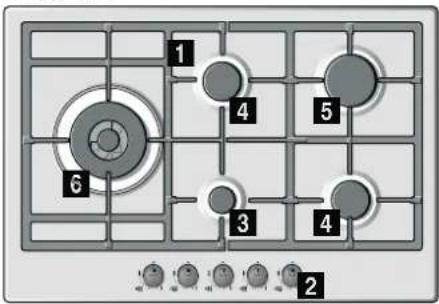

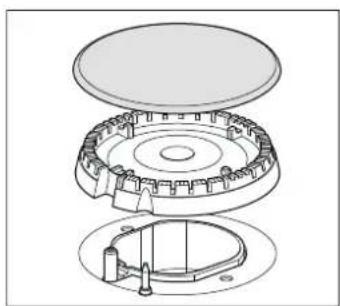

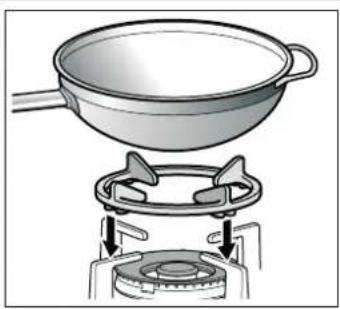

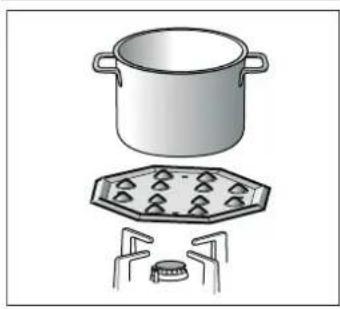

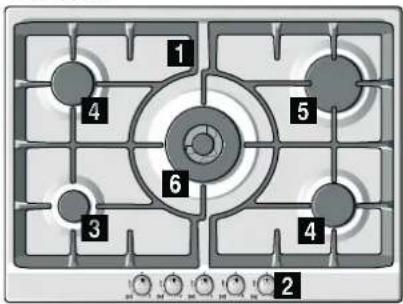

Código O fabricante não se responsabiliza caso não utilize estes acessórios ou o faça de forma inadequada. Queimadores a gás Cada comando de accionamento mostra o queimador que controla. Para um funcionamento correcto do aparelho é importante certificar-se de que as grelhas e todas as peças dos queimadores estão correctamente colocadas. Não troque as tampas dos queimadores. Grelha suplente para wok Para utilizar exclusivamente em queimadores para wok com recipientes de base côn- cava. A utilização destes recipien- tes pode causar uma certa deformação temporária na pingadeira. Tal é normal e não influencia o funciona- mento do aparelho. Grelha suplente para cafe- teira Para utilizar exclusivamente no queimador auxiliar com recipientes de diâmetro infe- rior a 12 cm. Simmer Plate Este acessório foi dese- nhado para reduzir o nível de calor na potência mínima. Colocar o acessório directa- mente sobre a grelha com as saliências para cima, nunca directamente sobre o queima- dor. Colocar o recipiente cen- trado sobre o acessório. Simmer Cap Queimador exclusivamente indicado para cozinhar na potência mínima. Para utilizá- lo, é necessário retirar o quei- mador auxiliar e substituí-lo pelo queimador Simmer Cap. 363300 Grelha suplente para wok 184200 Grelha suplente para cafeteira 648786 Simmer Plate 616229 Simmer Cap77 Acendimento manual

1. Prima o comando do queimador seleccionado e gire-o para

a esquerda até à posição desejada.

2. Aproxime qualquer tipo de isqueiro de cozinha ou chama

(isqueiro de bolso, fósforos, etc.) ao queimador. Acendimento automático Se a placa de cozedura estiver equipada com um dispositivo de acendimento automático (bugias):

1. Pressione o comando do queimador seleccionado e rode-o

para a esquerda até à posição de potência máxima. Enquanto o comando estiver premido, produzem-se faíscas em todos os queimadores. A chama acende-se.

2. Deixe de pressionar o comando.

3. Gire o comando para a posição desejada.

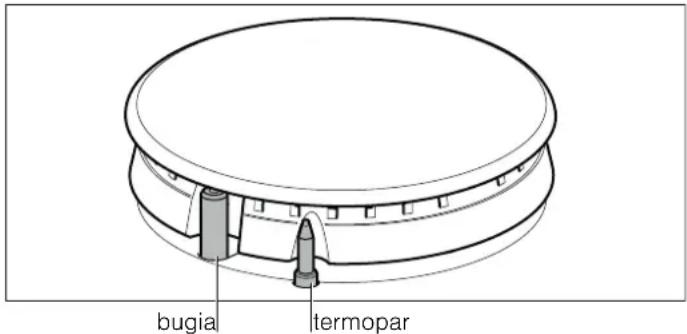

Se o queimador não se acender, rode o comando para a posição de apagado e repita os passos. Desta vez, mantenha o comando pressionado durante mais tempo (até 10 segundos). : Perigo de deflagração! Se passados 15 segundos a chama não acender, apague o queimador e abra a porta ou a janela do espaço em que se encontra. Espere, pelo menos, um minuto antes de tentar acender o queimador. Sistema de segurança Dependendo do modelo, a placa de cozedura pode dispor de um sistema de segurança (termopar), que impede a passagem de gás caso os queimadores se apaguem acidentalmente. Para garantir que este aparelho está activado:

1. Acenda o queimador normalmente.

2. Sem soltar o comando, mantenha-o firmemente pressionado

durante 4 segundos após a chama se ter acendido. Apagar um queimador Rode o comando correspondente para a direita até à posição 0. Níveis de potência Os comandos progressivos permitem regular a potência que necessita entre os níveis máximo e mínimo. Advertências Durante o funcionamento do queimador, é normal que um ligeiro silvo seja emitido. Quando utilizado inicialmente é normal que sejam libertados odores. Tal não constitui qualquer perigo nem é sinónimo de avaria. Os odores vão desaparecendo. Uma chama cor-de-laranja é normal. Deve-se à presença de partículas de pó no ar, líquidos derramados, etc. No caso de uma extinção acidental da chama do queimador, desligue o comando de accionamento do e não tente reacendê-lo durante, pelo menos, 1 minuto. Alguns segundos depois de se apagar o queimador, emitir-se-á um som (som seco). Tal não é sinónimo de avaria, significa apenas que a segurança está desactivada. Mantenha a limpeza máxima. Se as bugias estiverem sujas, a ligação será defeituosa. Limpe as bugias periodicamente utilizando uma escova não metálica pequena, lembrando-se que as bugias não devem sofrer impactos violentos. Recomendações para cozinhados Posição

Comando na posição de desligado Chama grande

• Abertura ou capacidade mínima EXJLD WHUPRSDU Queimador Muito forte - Forte Médio Lento Queimador para wok Ferver, cozer, assar, dourar, paellas, comida asiá- tica (wok) Reaquecer e manter quentes: pratos preparados, pratos cozi- nhados Queimador rápido Escalopes, bifes, tortilhas, fritos Arroz, becha- mel, guisados Cozinhar a vapor: peixes, hortaliças Queimador semi-rápido Batatas ao vapor, legu- mes frescos, guisados, massas Reaquecer pratos cozinhados e mantê-los quentes e fazer estufa- dos em lume brando Queimador auxiliar Cozer: estufa- dos, arroz- doce, cara- melo Descongelar e cozer lenta- mente: legumes, frutas, produtos congelados Fazer/derre- ter: manteiga, chocolate, gelatina78 Recipientes para cozinhados Recipientes apropriados Advertências para utilização As seguintes recomendações ajudá-lo-ão a poupar energia e a evitar danos nos recipientes: Limpeza e manutenção Limpeza Deixe o aparelho arrefecer e limpe-o com uma esponja, água e detergente. Depois de cada utilização, limpe a superfície dos respectivos elementos do queimador assim que o mesmo tiver arrefecido. Se forem deixados restos (alimentos ressequidos, gotas de gordura, etc.), por mínimos que sejam, estes irão ficar colados à superfície, sendo mais difíceis de remover. É necessário que os furos e as ranhuras estejam limpos para que a chama se forme correctamente. O movimento de alguns recipientes pode deixar restos metálicos sobre as grelhas. Limpe os queimadores e as grelhas com água e detergente e esfregue-os com uma escova não metálica. Se as grelhas tiverem bases de borracha, tenha cuidado ao limpá-las. As bases podem soltar-se e a grelha pode riscar a placa de cozedura. Seque sempre os queimadores e as grelhas completamente. Se houver água ou zonas húmidas, no início da cozedura, pode deteriorar o esmalte. Depois da limpeza e secagem dos queimadores, verifique se as tampas estão bem colocadas sobre o difusor. Atenção! ■ Não utilize máquinas de limpeza a vapor. Poderá danificar a placa de cozedura. ■ Se a placa de cozedura estiver equipada com um painel de vidro ou de alumínio, não utilize facas, espátulas nem utensílios semelhantes para limpar a união com o metal. Manutenção Limpe imediatamente, em caso de derrame de líquidos. Desta forma, evita que restos de comida se agarrem, o que dificulta a limpeza. Devido às altas temperaturas suportadas, o queimador para wok e as zonas de aço inoxidável (pingadeira, contorno dos queimadores, etc.) podem sofrer alterações na cor. Tal é normal. Depois de cada utilização, limpe estas zonas com um produto especial para aço inoxidável. É recomendada a utilização regular do produto de limpeza, disponível através do nosso Serviço de assistência técnica, com o código 464524. Atenção! Não utilize limpador de aço inoxidável na zona ao redor dos botões. As indicações (serigrafia) podem-se apagar. Não deixe que líquidos ácidos (sumo de limão, vinagre, etc.) entrem em contacto com a placa de cozedura. Queimador Diâmetro mínimo do recipiente Diâmetro máximo do recipiente Queimador para wok 22 cm Queimador rápido 22 cm 26 cm Queimador semi-rápido 14 cm 20 cm Queimador auxiliar 12 cm 16 cm Utilize recipientes de tamanho adequado a cada queimador. Não utilize recipientes pequenos em queimadores grandes. A chama não deve tocar nos lados do recipiente. Não utilize recipientes deformados que não fiquem estáveis sobre a placa de cozedura. Os recipientes poderiam virar-se. Utilize apenas recipientes de base plana e grossa. Não deve cozinhar sem tampa ou com a tampa mal colocada. Grande parte da energia é desperdiçada. Coloque o recipiente bem centrado sobre o queimador. Caso contrário, o recipiente poderá virar-se. Não coloque os recipientes grandes sobre os queimadores próximos dos comandos. Estes podem ficar danificados devido ao excesso de temperatura. Coloque os recipientes sobre as grelhas e nunca directamente sobre o queimador. Antes de utilizar, certifique-se de que as grelhas e as tampas dos queimadores estão bem colocadas . Manuseie os recipientes com cuidado sobre a placa de cozedura. Não golpeie a placa de cozedura, nem coloque pesos excessivos sobre a mesma.79 Solucionar anomalias Por vezes as anomalias detectadas podem ser facilmente solucionadas. Antes de chamar o Serviço de Assistência Técnica tenha em conta as seguintes recomendações: Serviço de assistência técnica Se solicitar o nosso Serviço de Assistência Técnica, deve indicar o número do produto (E-Nr.) e o número de fabrico (FD) do aparelho. Esta informação consta da placa de características, situada na parte inferior da placa de cozedura e na etiqueta do manual de utilização. Os dados para contacto com todos os países encontram-se no índice dos Serviços Técnicos anexo. Ordem de reparação e apoio em caso de anomalias Confie na competência do fabricante. Terá assim a garantia que a reparação é efectuada por técnicos especializados do Serviço de Assistência Técnica, equipados com peças de substituição originais para o seu electrodoméstico. Condições de garantia Se, contrariamente às nossas expectativas, o aparelho apresentar algum dano ou se não cumprir com as exigências de qualidade previstas, solicitamos que nos comunique o mais rápido possível. Para que o serviço de garantia seja válido, o aparelho não deverá ter sido manipulado, nem submetido a uma má utilização. As condições de garantia vigentes são as estabelecidas pelo representante da nossa empresa no país onde se realizou a compra. Informações pormenorizadas podem ser obtidas nos pontos de venda. É necessário apresentar o comprovativo de compra para beneficiar do serviço de garantia. Reserva-se o direito de realizar alterações. Anomalia Causa possível Solução O funcionamento eléctrico geral está avariado. Fusível defeituoso. Verificar o fusível na caixa geral de fusíveis e subs- tituir, caso esteja avariado. O interruptor termomagnético ou diferencial dis- parou. Verificar se o interruptor termomagnético ou diferen- cial disparou no quadro de distribuição de energia. O acendimento automático não funciona. Podem existir restos de alimentos ou de produtos de limpeza entre as bugias e os queimadores. Este espaço, entre a bugia e o queimador, deve estar limpo. Os queimadores estão molhados. Secar cuidadosamente as tampas dos queimadores. As tampas dos queimadores estão mal coloca- das. Certificar-se de que as tampas estão correcta- mente colocadas. O aparelho não está ligado à terra, está mal ligado ou a tomada de terra está defeituosa. Contactar o instalador eléctrico. A chama do queimador não é uniforme. As peças do queimador estão mal colocadas. Colocar correctamente as peças sobre o queima- dor correspondente. As ranhuras do queimador estão sujas. Limpar as ranhuras do queimador. O fluxo de gás não parece normal ou não sai gás. A passagem de gás está fechada por chaves intermédias. Abrir as possíveis chaves intermédias. Se o gás for fornecido por uma botija, verificar se esta não está vazia. Substituir a botija. Há um cheiro a gás na cozinha. Está uma torneira aberta. Fechar as torneiras. Acoplamento incorrecto da botija. Verificar se o acoplamento está correcto. Possível fuga de gás. Fechar a torneira geral de segurança, arejar o espaço onde se encontra e contactar imediata- mente um técnico de instalação autorizado para fazer a revisão e certificação da instalação. Voltar a utilizar o aparelho apenas quando tiver a certeza de que não existe qualquer fuga de gás na instala- ção ou no próprio aparelho. O queimador desliga-se imediatamente após soltar o comando. O comando não foi pressionado durante tempo suficiente. Depois de o queimador estar aceso, manter o comando pressionado durante mais uns segundos. As ranhuras do queimador estão sujas. Limpar as ranhuras do queimador. PT 707 500 54580 Embalagem e aparelhos utilizados Se, na placa de características do aparelho, aparecer o símbolo ), tenha em atenção as seguintes indicações. Eliminação de resíduos não poluente Retire o aparelho da embalagem e desfaça-se da mesma de forma não poluente. A embalagem do seu aparelho foi fabricada com os materiais estritamente necessários para garantir uma protecção eficaz durante o transporte. Estes materiais são totalmente recicláveis, sendo assim reduzido o impacto ambiental. Convidamo-lo a participar também na conservação do meio ambiente, cumprindo com as seguintes recomendações: ■ deposite a embalagem no contentor de reciclagem adequado, ■ antes de se desfazer de qualquer aparelho, inutilize-o. Consulte a administração local para saber o endereço do centro de recolha de materiais recicláveis mais próximo e entregue aí o seu aparelho, ■ não deite fora o óleo utilizado pelo lava-louça. Guarde-o num recipiente fechado e entregue-o num centro de recolha ou, na sua falta, deposite-o num contentor de lixo orgânico (acabará por ser depositado num aterro controlado; provavelmente não é a melhor solução, mas desta forma evitamos a contaminação da água. Este aparelho cumpre com a Directiva Europeia n.º 2002/96/ CE relativa aos aparelhos eléctricos e electrónicos, identificada como WEEE (waste electrical and electronic equipment).81 í Cuprins [ro]Instruciuni de utilizare Indicaţii referitoare la siguranţă p. 81
• Noul dvs. aparat p. 83
• Arzătoare cu gaz p. 83
• Recipiente de gătit p. 85
• Curăţare şi întreţinere p. 85
• Soluţionarea anomaliilor p. 86
• Serviciu de asistenţă tehnică p. 86
• Ambalaj şi aparate uzate Produktinfo Pe pagina noastră de internet găsii alte informaii referitoare la produse, accesorii, piese de schimb şi servicii: www.constructa.de şi la magazinul online: www.constructa-eshop.com : Indicaţii referitoare la siguranţă Citii cu atenie aceste instruciuni. Numai atunci vei putea manevra aparatul dumneavoastră în mod eficient şi sigur. Păstrai instruciunile de utilizare şi instalare şi înmânai-le împreună cu aparatul dacă acesta îşi schimbă proprietarul. Producătorul este exonerat de orice răspundere dacă nu sunt îndeplinite dispoziţiile din acest manual. Imaginile prezentate în aceste instruciuni sunt cu scop orientativ. Nu scoatei aparatul din ambalajul protector până în momentul încastrării. Dacă observai vreo daună la aparat, nu îl conectai. Luai legătura cu Serviciul nostru tehnic. Acest aparat corespunde cu clasa 3, conform normei EN 30-1-1 pentru aparate pe bază de gaz: aparat încastrat într-o mobilă. Acest aparat trebuie să fie utilizat exclusiv în locuri cu ventilaie suficientă. Toate lucrările de instalare, conectare, reglare şi adaptare la alte tipuri de gaz trebuie să fie realizate de că tre un tehnician autorizat, respectând toate normele şi legislaţia aplicabile şi dispoziţiile companiilor locale furnizoare de gaz şi energie electrică. Se va acorda o atenţie deosebită dispoziţiilor aplicabile în ceea ce priveşte ventilaţia. Este recomandat să apelaţi la Serviciul nostru tehnic pentru adaptarea la alte tipuri de gaz. Înainte de a instala noua dvs. plită de gătit, asigurai-vă că instalarea se efectuează urmând instruciunile de montare. Acest aparat iese din fabrică adaptat la tipul de gaz indicat pe plăcua cu caracteristici. Dacă este necesar să îl schimbai, consultai instruciunile de montare. Acest aparat a fost conceput doar pentru uz casnic, nefiind permisă utilizarea sa în scopuri comerciale sau profesionale. Acest aparat nu poate fi instalat pe iahturi sau rulote. Garania va fi valabilă numai dacă se respectă utilizarea pentru care a fost destinat. Utilizai aparatul numai pentru gătit, niciodată pentru încălzirea casei. Acest aparat nu este destinat exploatării cu un comutator temporizat extern sau cu o telecomand p. 86
