Produkttyp	Inbyggbar gashäll
Märke	Constructa
Modell	CA174651
Antal brännare	4 (wok, snabb, halvsnabb, hjälp)
Mått (B x D x H)	Cirka 58 x 51 x 5 cm (standarduppskattning)
Vikt	Cirka 10 kg (standarduppskattning)
Strömförsörjning	Gas (G20/G25/G30/G31 beroende på land)
Gastyp	Naturgas eller propan/butan (justerbar)
Tändning	Automatisk med tändstift (elektrisk tändning)
Säkerhet	Termoelement (gasstopp om lågan slocknar), barnsäkerhet (låsning? ej specificerat)
Ytmaterial	Rostfritt stål eller emalj (beroende på modell)
Wokbrännare	Hög effekt, kärldiameter minst 22 cm
Snabbbrännare	Kärldiameter 22-26 cm
Halvsnabb brännare	Kärldiameter 14-20 cm
Hjälpbrännare	Kärldiameter 12-16 cm
Ingående tillbehör	Wokgaller, kaffebryggargaller, Simmer Plate/Cap (beroende på version)
Rengöring	Manuell rengöring, ingen ångrengörare
Underhåll	Rengör brännarna regelbundet, använd rostfritt stålrengöring
Energiförbrukning	Ej specificerad (gas)
Installation	Inbyggbar, av auktoriserad tekniker
Garanti	Enligt köplandets villkor
Eftermarknadsservice	Telefon: B 070 222 145, FR 01 40 10 11 00, CH 0848 840 040
Reservdelar	Tillbehör tillgängliga: kod 363300 (wokgaller), 184200 (kaffebryggargaller), 648786 (Simmer Plate), 616229 (Simmer Cap), rengöringsmedel 464524
Reparerbarhet	Reparationsindex ej tillgängligt, delar finns via service

Vanliga frågor - CA174651 CONSTRUCTA

Hur tänder man en brännare på hällen Constructa CA174651?

Tryck på manöverknappen för vald brännare och vrid den åt vänster. Om din modell har automatisk tändning, håll den intryckt tills lågan tänds (gnistor uppstår). Släpp sedan knappen. Om tändning inte sker, vänta 15 sekunder och försök igen genom att hålla knappen intryckt längre (max 10 sekunder).

Vad gör jag om brännaren släcks efter att jag släppt knappen?

Det kan bero på att termoelementet inte är tillräckligt varmt. Håll knappen intryckt i 4 sekunder efter tändning. Kontrollera även att brännarens spår är rena och att locken sitter rätt.

Hur rengör jag brännare och galler?

Vänta tills apparaten svalnat. Tvätta delarna i såpvatten med en icke-metallisk borste. Torka helt innan du monterar ihop. Använd aldrig ångrengörare. För rostfria ytor, använd ett specifikt rengöringsmedel (kod 464524).

Vilka typer av kärl ska jag använda på denna häll?

Använd kärl med plan och tjock botten. Respektera diametrarna: wokbrännare min 22 cm, snabb 22-26 cm, halvsnabb 14-20 cm, hjälp 12-16 cm. Placera aldrig kärl direkt på brännaren, alltid på gallren.

Hur underhåller jag den automatiska tändningen?

Rengör regelbundet tändstiften (elektroderna) med en liten icke-metallisk borste för att avlägsna rester. Se till att utrymmet mellan tändstiftet och brännaren är rent och torrt.

Vad gör jag om jag installerar apparaten i ett dåligt ventilerat rum?

Matlagning med gas producerar värme och förbränningsgaser. Se till att det finns naturlig eller mekanisk ventilation (fläkt). Vid intensiv användning, öppna ett fönster. Placera inte apparaten i direkt drag.

Hur släcker jag en brännare på ett säkert sätt?

Vrid manöverknappen för motsvarande brännare åt höger till läge 0. Tvinga inte om knappen är blockerad; kontakta service.

Är apparaten lämplig för personer med nedsatt rörlighet?

Ja, apparaten kan användas av barn över 8 år och personer med nedsatt förmåga om de övervakas eller har fått instruktioner. Barn får inte leka med apparaten eller utföra rengöring utan tillsyn.

Hur anpassar jag hällen till en annan gastyp?

Anpassningen måste utföras av en auktoriserad tekniker. Se monteringsanvisningen. Fabriksgastypen anges på typskylten.

Var hittar jag typskylten för CA174651?

Typskylten sitter på undersidan av hällen. Den anger produktnumret (E-Nr.) och tillverkningsnumret (FD) som behövs för service.

BRUKSANVISNING CA174651 CONSTRUCTA

korrekt bruk av apparatet må du forsikre deg om

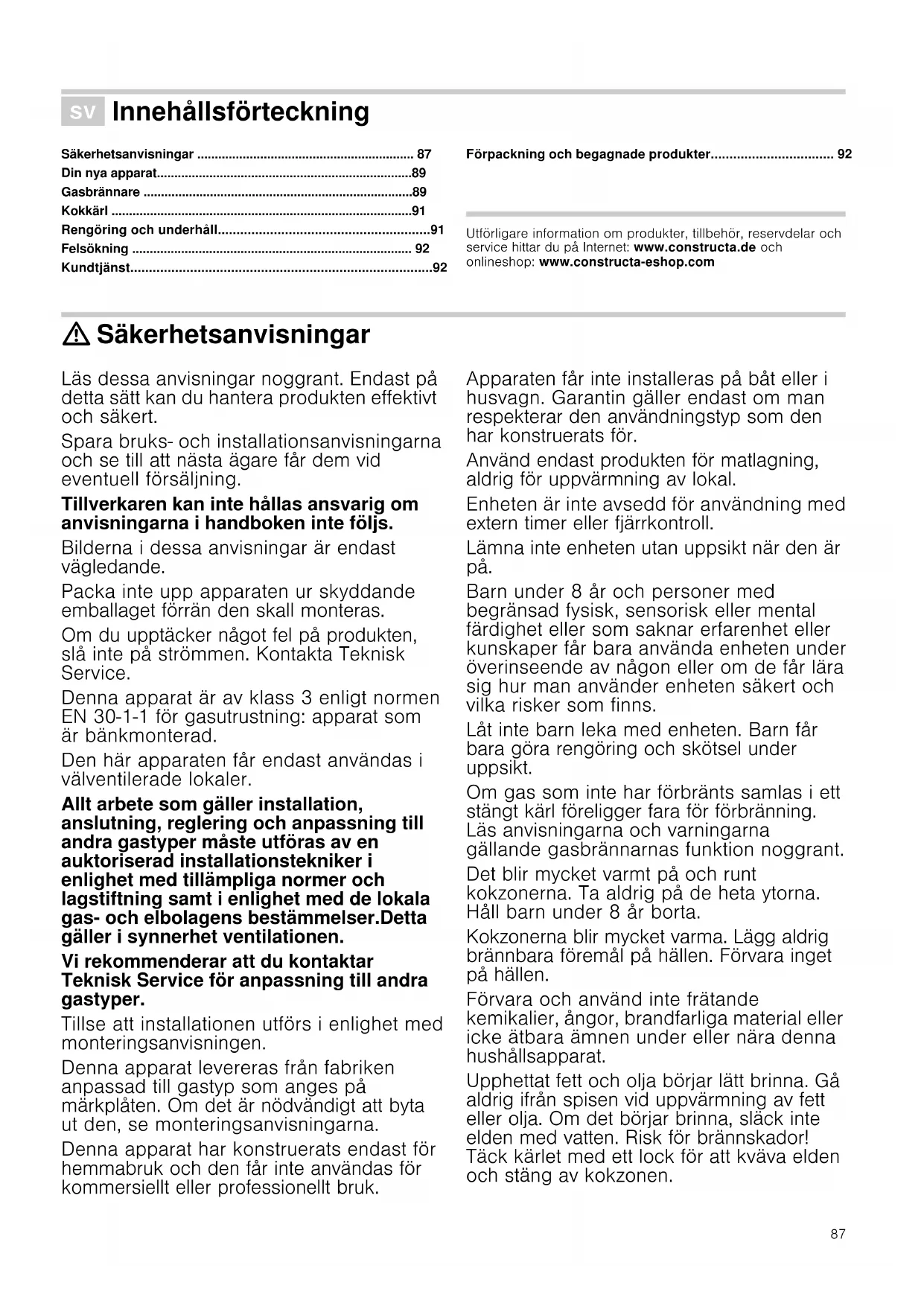

Innehållsförteckning

Rengöring och underhåll....91

Felsökning 92

Kundtjänst....92

Förpackning och begagnade produkter.... 92

Utförligare information om produkter, tillbehör, reservdelar och service hittar du på Internet: wwwConstructa.de och onlineshop: wwwConstructa-eshop.com

Läs dessa anvisningar noggrant. Endast på detta sätt kan du hantera produkten effektivt och säkert.

Spara bruks- och installationsanvisningarna och se till att nästa ägare får dem vid eventuell försäljning.

Tillverkaren kan inte hållas ansvarig om anvisningarna i handboken inte följs.

Bilderna i dessa anvisningar är endast vägledande.

Packa inte upp apparaten ur skyddande emballaget förrän den skall monteras.

Om du upptäcker något fel på produkten, slå inte på strömmen. Kontakta Teknisk Service.

Denna apparat är av klass 3 enligt normen EN 30-1-1 för gasutrustning: apparat som är bänkmonterad.

Den här apparaten får endast användas i välventilerade lokaler.

Allt arbete som gäller installation, anslutning, reglering och anpassning till andra gastyper måste utföras av en auktoriserad installationstekniker i enlighet med tillämpliga normer och lagstiftning samt i enlighet med de lokala gas- och elbolagens bestämmelser.Detta gäller i synnerhet ventilationen.

Vi rekommenderar att du kontaktar Teknisk Service för anpassning till andra gastyper.

Tillse att installationen utförs i enlighet med monteringsanvisningen.

Denna apparat levereras från fabriken anpassad till gastyp som anges på märkplåten. Om det är nödvändigt att byta ut den, se monteringsanvisningarna.

Denna apparat har konstruerats endast för hemmabruk och den får inte användas för kommersiellt eller professionellt bruk.

Apparaten får inte installeras på båt eller i husvagn. Garantin gäller endast om man respekterar den användningstyp som den har konstruerats för.

Använd endast produkten för matlagning, aldrig för uppvärmning av lokal.

Enheten är inte avsedd för användning med extern timer eller fjärrkontroll.

Lämna inte enheten utan uppsikt när den är på.

Barn under 8 år och personer med begränsad fysisk, sensorisk eller mental färdighet eller som saknar erfarenhet eller kunskaper får bara använda enheten under överinseende av någon eller om de får lära sig hur man använder enheten säkert och vilka risker som finns.

Låt inte barn leka med enheten. Barn får bara göra rengöring och skötsel under uppsikt.

Om gas som inte har förbränts samlas i ett stängt kärl föreligger fara för förbränning. Läs anvisningarna och varningarna gällande gasbrännarnas funktion noggrant.

Det blir mycket varmt på och runt kokzonerna. Ta aldrig på de heta ytorna. Håll barn under 8 år borta.

Kokzonerna blir mycket varma. Lägg aldrig brännbara föremål på hällen. Förvara inget på hällen.

Förvara och använd inte frätande kemikalier, ångor, brandfarliga material eller icke ätbara ämnen under eller nära denna hushållsapparat.

Upphettat fett och olja börjar lätt brinna. Gå aldrig ifrån spisen vid uppvärmning av fett eller olja. Om det börjar brinna, släck inte elden med vatten. Risk för brännskador! Täck kärlet med ett lock för att kväva elden och stäng av kokzonen.

Kärl med skador, av fel storlek, som överskrider spishällens kanter eller placeras fel kan orsaka allvarliga skador. Följ de råd och varningar som anges för tillagning i kokkärl.

Användning av gasspis alstrar värme, fukt och avgaser i lokalen där den installerats. Försäkra dig om att köket är väl ventilerat, särskilt medan spishällen används: låt dörrar och fönster vara öppna eller installera en mekanisk ventilationsanordning (utdragningsklocka).

Vid intensiv och långvarig användning av apparaten kan utökad eller mer effektiv ventilation behövas: öppna ett fönster eller höj effekten på den mekaniska ventilationen.

Utsätt inte apparaten för drag. Gasbrännare kan slockna.

Använd inte ångrengöringsmaskin på spishällen. ¡Varning för elchock!

Om fel uppstår ska du stänga av gas- och elförsörjningen till apparaten. Om spisen behöver repareras, kontakta Teknisk Service.

Vidrör inte produktens inre delar. Om detta måste göras, kontakta Teknisk Service.

Om det inte går att vrida ett reglage, använd inte tvång. Kontakta genast Teknisk Service för reparation eller byte.

Din nya apparat

På sidan 2 finns en översikt över apparaten samt brännarnas effekt.

Tillbehör

Följande tillbehör kan medfölja spishällen, beroende på modell. De kan även beställas av Teknisk Service.

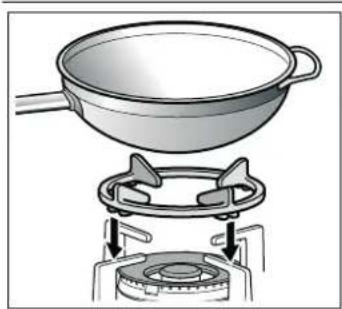

Ska endast användas med wok-brännare med kärl som har en konkav bas.

Användningen av dessa kärl kan leda till en viss tillfällig deformering. Det är normalt och påverkar inte apparatens funktion.

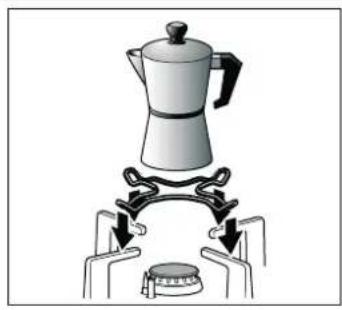

Extra galler för kaffebryggare

Endast för extrabrännaren och kokkärl med diameter mindre än 12 cm.

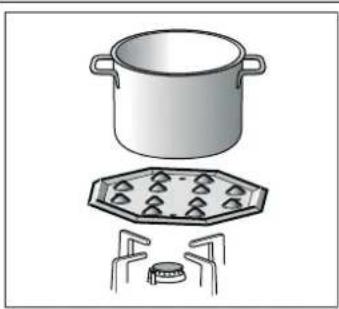

Detta tillbehör har utformats för att minska värmen för den lägsta effektnivån.

Placera tillbehöret direkt på gallret (aldrig direkt på brännaren) med upphöjningarna uppåt. Placera kokkärlet mitt på tillbehöret.

Brännare endast avsedd för matlagning på lägsta effekt. När man ska använda den måste man ta ut reservbrännaren och byta den mot Simmer Cap-brännaren.

Kod

184200 Extra galler för kaffebryggare

648786 Simmer Plate

616229 Simmer Cap

Tillverkaren avsäger sig allt ansvar om tilbehöret inte används eller om de används felaktigt.

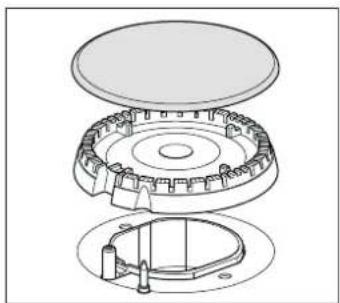

Gasbrännare

Varje reglage har en symbol som anger vilken brännare det kontrollerar.

För att apparaten skall fungera korrekt måste galler och samtliga delar i brännarna sitta på rätt plats. Byt inte plats på brännarnas lock.

1. Tryck på reglaget för vald brännare och vrid reglaget till vänster till önskat läge.
2. För en tändare eller låga (tändstickor, t.ex.) mot brännaren.

Automatisk tändning

Om spishällen är utrustad med automatisk tändning (tändelektroder).

1. Tryck på reglaget för vald brännare och vrid reglaget till vänster till lägget för högsta effekt.
   Så länge reglaget hålls intryckt alstras gnistor i samtliga brännare. Lågan tänds.

2. Sluta trycka på knappen.

3. Vrid reglaget till önskat läge.

Om lågan inte tänds, vrid reglaget till läge 0 och upprepa stegen. Håll nu reglaget intryckt under längre tid (upp till 10 sekunder).

⚠️ Fara för förbränning!

Om lågan inte har tänts efter 15 sekunder, stäng brännaren och vädra lokalen. Vänta minst 1 minut innan du försöker tända brännaren på nytt.

Säkerhetssystem

Vissa spishällar är utrustade med ett säkerhetssystem (termopar) för att förhindra gasutsläpp om en låga släcks oavsiktligt.

öppning termopar

För att garantera att denna anordning är aktiverad:

1. Tänd brännaren på normalt vis.
2. Utan att släppa manöverratten, ska du hålla den nedtryckt ordentligt i 4 sekunder efter att ha tänt lågan.

Att stänga av en brännare

Vrid reglaget åt höger till läge 0.

Effektnivåer

Med de steglösa vreden är det möjligt att ställa in önskad effekt mellan högsta och lägsta nivå.

Läge	●	Stäng vred
Stor låga		Största öppning eller högsta effekt med elektrisk tändning
Liten låga		Största öppning eller högsta effekt

Obs!

När brännaren brinner är det normalt att ett pipljud hörs.

De första gångerna man använder enheten är det normalt att man känner lukt. Det innebär ingen risk eller fel. Lukten försvinner gradvis.

En orangefärgad låga är normal. Detta beror på damm i luften, spillda vätskor etc.

Om brännaren släcks oavsiktligt, stäng reglaget och försök inte tända på nytt under minst 1 minut.

Några sekund efter att brännaren har slocknat, hörs ett ljud (kort slag). Detta är inte tecken på fel utan betyd bara att säkerhetsmekanismen har avaktiverats.

Håll rent. Om tändelektroderna är smutsiga, kommer tändningssystemet att fungera dåligt. Rengör dem regelbundet med en liten borste som inte består av metall och tänk på att tändstiften inte bör utsättas för häftiga stötar.

Tillagningsråd

Brännare Mycket kraf-tigt - Kraftigt		Medel Långsamt
Wokbrännare	Sjuda, koka, grilla, bryna, paellor, asia-tisk mat (Wok)	Värma mat och hålla maten varm: färdigrätter, kokta rätter
Snabbrännare	Schnitzel, biff, omelett, frite-rad mat	Ris, bechamel-sås, stuvning	Ångkoka: fisk, grönsaker
Halvsnabb brännare	Ångkokad potatis, färska grönsaker, drycker, pas-tarätter	Värm och håll tillagade rätter varma och laga härliga maträt-ter
Extra brännare	Koka: grytor, gröt, karamell	Tina och koka långsamt: bönor och lin-ser, frukt, frysta matvaror	Smälta: smör, choklad, gela-tin

Kokkärl

Lämpliga kokkärl

Brännare Minsta diameterför kokkärl	Största diameterför kokkärl
Wokbrännare 22 cm
Snabbrännare 22 cm 26 cm
Halvsnabb brännare 14 cm 20 cm
Extrabrännare 12 cm 16 cm

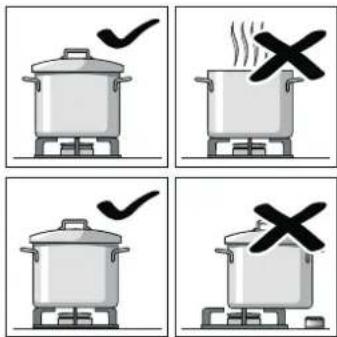

Varning

Följande råd bör följas för att spara energi och undvika skador på kokkärlen:

Använd kokkärl av lämplig storlek för varje brännare.

Använd inte små kokkärl till stora brännare. Lågan ska inte nå kastrullens sidor.

Använd aldrig deformerade kokkärl som kan stå ostadigt på spishällen. Kokkärl kan välta.

Använd enbart kärl med plan och tjock botten.

Tillaga inte utan lock eller med locket förskjutet. Annars förlorar man en del av energin.

Placera kokkärlet mitt på brännaren. I annat fall kan det välta.

Använd inte stora kokkärl på brännarna nära reglagen. De kan skadas av alltför hög värme.

Placera kokkärlet på gallret, aldrig direkt på brännaren.

Försäkra dig om att galler och brännarnas lock sitter i rätt läge innan du använder dem.

Handskas försiktigt med kokkärlen på spishällen.

Utsätt inte spishällen för slag. Placera inte heller tunga föremål på den.

Rengöring och underhåll

Rengöring

När spisen har svalnat kan den rengöras med svamp, vatten och diskmedel.

Efter varje användning ska du rengöra brännarens delar när den har kallnat. Om det finns rester kvar (mat som kokat över, fettdroppar o.s.v.) fastnar de lätt på ytan och blir svåra att ta bort vid ett senare tillfälle. Hål och spår måste vara rena för att lågan skall brinna på rätt sätt.

Vissa kärls rörelser kan efterlämna metallreser på gallren.

Rengör brännarna och gallren med en lösning av tvål och vatten och gnugga dem med en borste som inte består av metall.

Om gallerna är försedda med gummifötter, var försiktig vid rengöring. Fötterna kan lossna och gallret repa spishällen.

Torka alltid brännare och galler. Vattendroppar och fuktiga ytor vid början av matlagningen kan skada emaljen.

När brännarna har rengjorts och torkats försäkrar du dig om att locken sitter ordentligt på brännarnas spridare.

Obs!

■ Använd inte ångrengöringsapparater. De kan skada spishällen.
- Om spishällen har en glas- eller aluminiumpanel får inte knivar, skrapor eller liknande användas för att rengöra skarven mot metallen.

Underhåll

Rengör omedelbart vätskor som kokar över. Detta för att undvika att matrester fastnar, dessutom bespar man sig en massa onödiga ansträngningar.

På grund av de höga temperaturer de utsätts för, kan wokbrännaren och områdena av rostfritt stål (galler, brännarnas konturer osv.) missfärgas. Detta är normalt. Efter varje användning, ska du rengöra dessa områden med en produkt som lämpar sig till rostfritt stål.

Vi rekommenderar att du regelbundet använder den rengöringsprodukt som finns tillgänglig vid vår serviceavdelning med koden 464524.

Obs!

Rengöringsmedlet för rostfritt stål bör inte användas för området runt reglagen. De tryckta indikationerna kan försvinna.

Akta så inga frätande vätskor kommer i kontakt med spishällen (citronjuice, vinäger etc.).

Felsökning

Ibland kan fel lösas lätt. Innan du kontaktar Teknisk Service, kontrollera följande:

Fel Möjlig orsak Åtgärd

Allmänt elektriskt fel. Defekt säkring. Kontrollera i elskåpet om säkringen är trasig och byt den.
	En automatsäkring eller differentialsäkring har löst ut.	Kontrollera i elskåpet om automatsäkringen eller en differentialsäkring har löst ut.
Automatisk tändning fung-erar inte.	Det kan finnas matrester eller rester av rengörings-medel mellan tändelektroderna och brännarna.	Utrymmet mellan tändelektrod och brännare ska vara rent.
	Brännarna är fuktiga. Torka brännarens lock ordentligt.
	Brännarens lock sitter fel. Kontrollera att locken sitter rätt.
	Apparaten är inte jordad, den är dåligt ansluten eller jorduttaget är defekt.	Kontakta elinstallatören.
Brännarens låga är inte jämn.	Brännarens delar sitter fel. Placera delarna korrekt på motsvarande brännare.
	Brännarens spår är smutsiga. Rengör brännarens spår.
Gasflödet verkar onormalt, eller också kommer ingen gas alls.	Gastillförseln är stängd med föravstängningsventi-ler (mellannyckel).	Öppna eventuella föravstängningsventiler (mellan-nyckel).
	Om gasen kommer från en gasflaska, kontrollera att denna inte är tom.	Byt gasflaska.
Det luktar gas i köket. Ett ventil är öppen. Stäng ventilerna.
	Felaktig anslutning av gasflaskan. Kontrollera att anslutningen inte läcker.
	Möjligt gasläckage.	Stäng gasventilen, ventilera utrymmet och kontakta omedelbart en tekniker med behörighet för kontroll och certifiering av installationen. Använd inte appa-raten förrän du är såker på att det inte förekommer något gasläckage i installationen eller i apparaten.
Brännaren släcks omedel-bart efter det att man har släppt reglaget.	Reglaget hölls inte intryckt under tillräcklig lång tid.	När du har tänt brännaren, håll reglaget intryckt några sekunder längre.
	Brännarens spår är smutsiga. Rengör brännarens spår.

Kundtjänst

Om du kontaktar Teknisk Service, se till att du har produktnumret (E-Nr.) och tillverkningsnumret (FD) till hands. Denna information finns på produktens märkplåt som sitter under spishällen samt på en etikett i instruktionsboken.

Olika länders kontaktuppgifter hittar du i bifogad förteckning över Serviceställen.

Reparationsuppdrag och råd vid fel

S 0771 11 22 77

local rate

Lita på tillverkarens kunnande. Då vet du att det är utbildade servicetekniker som gör reparationen med originalreservdelar till din vitvara.

Garantivillkor

Om, trots våra förväntningar, apparaten skulle vara skadad eller om den inte motsvarar dina kvalitetskrav ber vi dig att meddela oss snarast möjligt. För att garantin skall gälla får apparaten inte utsättas för ingrepp eller felaktig användning.

Garantivillkoren är de som gäller hos vår representant i det land där köpet av produkten genomförts. Du kan få mer information av din lokala återförsäljare. För att garantin ska gälla måste kvitto uppvisas.

Vi förbehåller oss rätten till ändringar.

Förpackning och begagnade produkter

Om symbolen 📄 visas på apparatens märkplåt, följ nedanstående anvisningar:

Miljövänlig avfallshantering

Lämna tillbaka apparaten och lämna emballagen till en återvinningsstation.

Emballagen till din apparat är tillverkad av material som säkerställer effektivt skydd under transporten. Dessa material är helt återvinningsbara, vilket minskar miljöpåverkan. Vi föreslår att du hjälper till med att bevara miljön genom att följa följande råd:

■ Kasta emballagen i rätt återvinningskärl.

Innan du gör dig av med apparaten ska du se till att den är obrukbar. Fråga hos lokala myndigheter om närmaste uppsamlingscenter för återvinningsmaterial och lämna apparaten där.
Häll inte ut använd olja i avloppet. Spara den i slutet kärl och lämna in den på miljöanläggning eller, avsaknad av sådan, i sopkärl (för vidare transport till kontrollerad soptipp; detta är förmodligen inte den bästa lösningen men på detta sätt smutsas i varje fall inte vattnet ner).

Denna apparat uppfyller kraven i det europeiska direktivet 2002/96/CE för elektriska och elektroniska apparater som betecknas som WEEE (waste electrical and electronic equipment).
