Producttype	Inbouw gaskookplaat
Merk	Constructa
Model	CA174651
Aantal branders	4 (wok, snel, semi-snel, hulpbrander)
Afmetingen (B x D x H)	Ongeveer 58 x 51 x 5 cm (standaard schatting)
Gewicht	Ongeveer 10 kg (standaard schatting)
Voeding	Gas (G20/G25/G30/G31 afhankelijk van land)
Gastype	Natuurlijk gas of propaan/butaan (instelbaar)
Ontsteking	Automatisch met bougies (elektrische ontsteking)
Veiligheid	Thermokoppel (gasstopt als vlam uit), kinderbeveiliging (vergrendeling? niet gespecificeerd)
Oppervlaktemateriaal	Roestvrij staal of email (afhankelijk van model)
Wokbrander	Hoog vermogen, minimale pan diameter 22 cm
Snelle brander	Pan diameter 22-26 cm
Semi-snelle brander	Pan diameter 14-20 cm
Hulpbrander	Pan diameter 12-16 cm
Inbegrepen accessoires	Wokrooster, koffiezetrooster, sudderplaat/deksel (afhankelijk van versie)
Reiniging	Handmatige reiniging, geen stoomreiniger
Onderhoud	Branders regelmatig reinigen, roestvrijstalen product gebruiken
Energieverbruik	Niet gespecificeerd (gas)
Installatie	Inbouw, door erkende technicus
Garantie	Volgens voorwaarden van het aankoopland
Klantenservice	Telefonisch: B 070 222 145, FR 01 40 10 11 00, CH 0848 840 040
Reserveonderdelen	Beschikbare accessoires: code 363300 (wokrooster), 184200 (koffiezetrooster), 648786 (sudderplaat), 616229 (sudderdeksel), reinigingsproduct 464524
Repareerbaarheid	Repareerbaarheidsindex niet verstrekt, onderdelen beschikbaar via klantenservice

Veelgestelde vragen - CA174651 CONSTRUCTA

Hoe steek ik een brander aan op de Constructa CA174651 kookplaat?

Druk op de bedieningsknop van de gekozen brander en draai deze naar links. Als uw model is uitgerust met automatische ontsteking, houdt u de knop ingedrukt tot de vlam ontsteekt (er verschijnen vonken). Laat de knop vervolgens los. Als de ontsteking niet plaatsvindt, wacht dan 15 seconden en probeer het opnieuw door de knop langer ingedrukt te houden (max 10 seconden).

Wat als de brander uitgaat nadat ik de knop loslaat?

Dit kan komen doordat het thermokoppel niet heet genoeg is. Houd de knop 4 seconden na het ontsteken ingedrukt. Controleer ook of de groeven van de brander schoon zijn en de deksels goed zijn geplaatst.

Hoe reinig ik de branders en roosters?

Wacht tot het apparaat is afgekoeld. Was de onderdelen met zeepwater en een niet-metalen borstel. Droog ze volledig voordat u ze terugplaatst. Gebruik nooit een stoomreiniger. Voor roestvrijstalen oppervlakken gebruikt u een speciaal product (code 464524).

Welke soorten pannen gebruiken op deze kookplaat?

Gebruik pannen met een vlakke en dikke bodem. Houd de diameters aan: wokbrander min 22 cm, snel 22-26 cm, semi-snel 14-20 cm, hulpbrander 12-16 cm. Plaats nooit een pan direct op de brander, altijd op de roosters.

Hoe onderhoud ik de automatische ontsteking?

Reinig regelmatig de bougies (elektroden) met een kleine niet-metalen borstel om resten te verwijderen. Zorg ervoor dat de ruimte tussen de bougie en de brander schoon en droog is.

Wat als ik het apparaat installeer in een slecht geventileerde ruimte?

Koken op gas produceert warmte en verbrandingsgassen. Zorg voor natuurlijke of mechanische ventilatie (afzuigkap). Bij intensief gebruik een raam openen. Plaats het apparaat niet in een directe luchtstroom.

Hoe doof ik een brander veilig?

Draai de bijbehorende bedieningsknop naar rechts tot positie 0. Forceer niet als de knop vastzit; neem contact op met de klantenservice.

Is het apparaat geschikt voor personen met beperkte mobiliteit?

Ja, het apparaat kan worden gebruikt door kinderen ouder dan 8 jaar en personen met beperkte vermogens als ze onder toezicht staan of zijn getraind. Kinderen mogen niet met het apparaat spelen of zonder toezicht schoonmaken.

Hoe pas ik de kookplaat aan op een ander gastype?

De aanpassing moet worden uitgevoerd door een erkende technicus. Raadpleeg de montagehandleiding. Het fabrieksgastype staat op het typeplaatje.

Waar vind ik het typeplaatje van de CA174651?

Het typeplaatje bevindt zich aan de onderkant van de kookplaat. Het vermeldt het productnummer (E-Nr.) en het fabricagenummer (FD) die nodig zijn voor de klantenservice.

GEBRUIKSAANWIJZING CA174651 CONSTRUCTA

[nl] Gebruiksaanwijzing 55

[no] Bruksveiledning 61

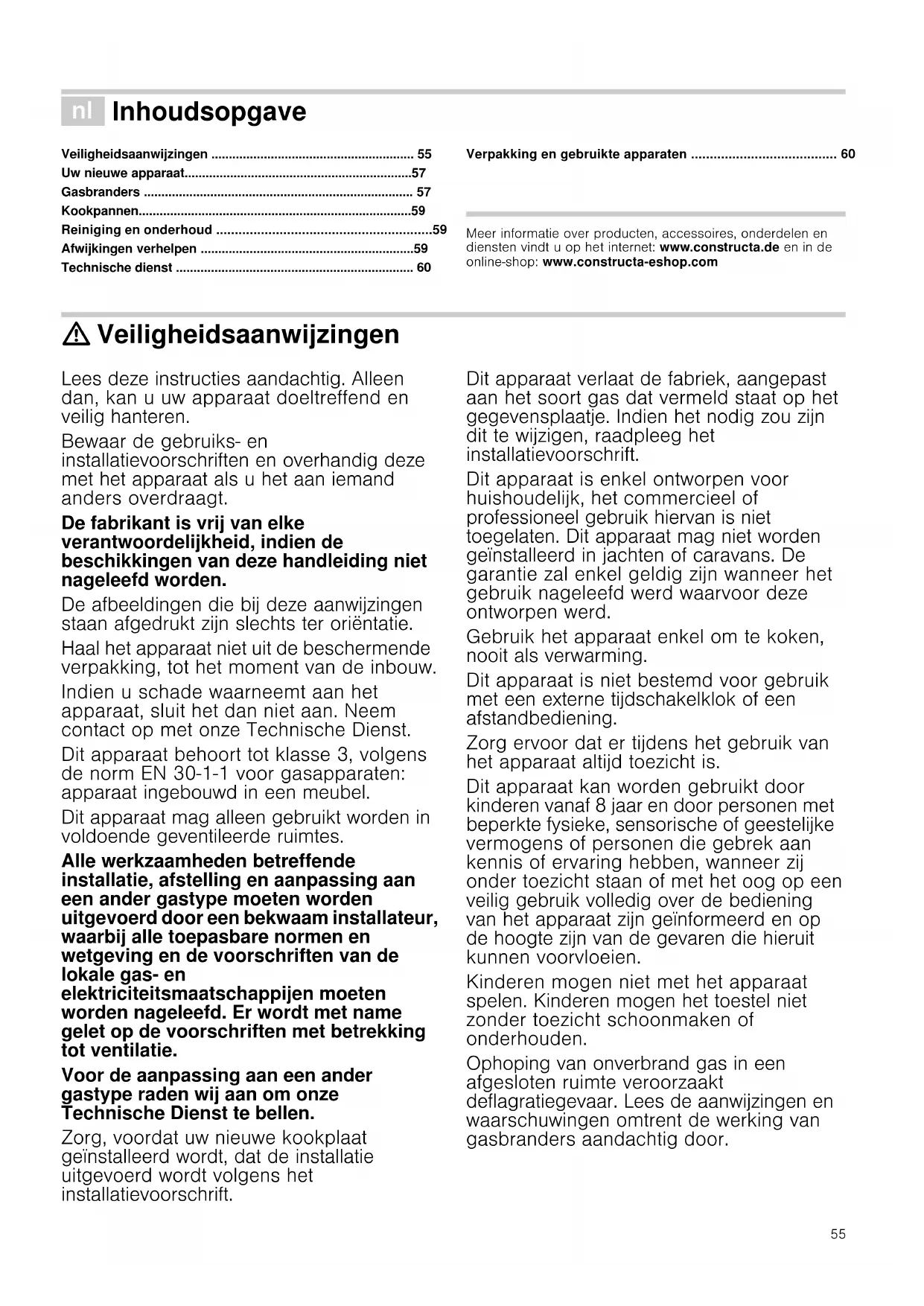

Veiligheidsaanwijzingen 55

Uw nieuwe apparaat....57

Gasbranders 57

Kookpannen....59

Reiniging en onderhoud ....59

Afwijkingen verhelpen ....59

Verpakking en gebruikte apparaten 60

Meer informatie over producten, accessoires, onderdelen en diensten vindt u op het internet: wwwConstructa.de en in de online-shop: wwwConstructa-eshop.com

Veiligheidsaanwijzingen

Lees deze instructies aandachtig. Alleen dan, kan u uw apparaat doeltreffend en veilig hanteren.

Bewaar de gebruiks- en installatievoorschriften en overhandig deze met het apparaat als u het aan iemand anders overdraagt.

De fabrikant is vrij van elke verantwoordelijkheid, indien de beschikkingen van deze handleiding niet nageleefd worden.

De afbeeldingen die bij deze aanwijzingen staan afgedrukt zijn slechts ter oriëntatie.

Haal het apparaat niet uit de beschermende verpakking, tot het moment van de inbouw.

Indien u schade waarneemt aan het apparaat, sluit het dan niet aan. Neem contact op met onze Technische Dienst.

Dit apparaat behoort tot klasse 3, volgens de norm EN 30-1-1 voor gasapparaten: apparaat ingebouwd in een meubel.

Dit apparaat mag alleen gebruikt worden in voldoende geventileerde ruimtes.

Alle werkzaamheden betreffende installatie, afstelling en aanpassing aan een ander gastype moeten worden uitgevoerd door een bekwaam installateur, waarbij alle toepasbare normen en wetgeving en de voorschriften van de lokale gas- en elektriciteitsmaatschappijen moeten worden nageleefd. Er wordt met name gelet op de voorschriften met betrekking tot ventilatie.

Voor de aanpassing aan een ander gastype raden wij aan om onze Technische Dienst te bellen.

Zorg, voordat uw nieuwe kookplaat geïnstalleerd wordt, dat de installatie uitgevoerd wordt volgens het installatievoorschrift.

Dit apparaat verlaat de fabriek, aangepast aan het soort gas dat vermeld staat op het gegevensplaatje. Indien het nodig zou zijn dit te wijzigen, raadpleeg het installatievoorschrift.

Dit apparaat is enkel ontworpen voor huishoudelijk, het commercieel of professioneel gebruik hiervan is niet toegelaten. Dit apparaat mag niet worden geïnstalleerd in jachten of caravans. De garantie zal enkel geldig zijn wanneer het gebruik nageleefd werd waarvoor deze ontworpen werd.

Gebruik het apparaat enkel om te koken, nooit als verwarming.

Dit apparaat is niet bestemd voor gebruik met een externe tijdschakelklok of een afstandbediening.

Zorg ervoor dat er tijdens het gebruik van het apparaat altijd toezicht is.

Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door personen met beperkte fysieke, sensorische of geestelijke vermogens of personen die gebrek aan kennis of ervaring hebben, wanneer zij onder toezicht staan of met het oog op een veilig gebruik volledig over de bediening van het apparaat zijn geïnformeerd en op de hoogte zijn van de gevaren die hieruit kunnen voorvloeien.

Kinderen mogen niet met het apparaat spelen. Kinderen mogen het toestel niet zonder toezicht schoonmaken of onderhouden.

Ophoping van onverbrand gas in een afgesloten ruimte veroorzaakt deflagratiegevaar. Lees de aanwijzingen en waarschuwingen omtrent de werking van gasbranders aandachtig door.

De kookzones en de omgeving ervan worden erg heet. Nooit de hete vlakken aanraken. Zorg ervoor dat kinderen onder de 8 jaar uit de buurt van het toestel blijven.

De kookzones worden erg heet. Nooit brandbare voorwerpen op de kookplaat leggen. Geen voorwerpen op de kookplaat leggen.

Sla geen corrosieve chemische producten, stoom, ontvlambare materialen noch niet- voedingsmiddelen op onder dit huishoudtoestel noch dichtbij.

Oververhit vet of olie vat gemakkelijk vlam. Ga niet weg terwijl u vet of olie verhit. Indien dit vlam vat, doof het vuur niet met water. Gevaar voor brandwonden! Doe een deksel op de pan om het vuur te doven en zet de kookzone uit.

Pannen die beschadigd zijn, een ongeschikte afmeting hebben, buiten de randen van de kookplaat uitkomen of niet goed geplaatst zijn kunnen ernstig letsel veroorzaken. Neem de tips en waarschuwingen omtrent pannen in acht.

Het gebruik van een gaskookapparaat veroorzaakt warmte, vocht en verbrandingsproducten in de ruimte waar het geïnstalleerd is. Zorg voor een goede ventilatie in de keuken, met name wanneer kookplaat aan staat: laat de natuurlijke ventilatieopeningen open of installeer een voorziening voor mechanische ventilatie (afzuigkap).

Bij intensief en langdurig gebruik van het apparaat kan extra of doeltreffendere ventilatie nodig zijn: zet een raam open of verhoog het vermogen van de mechanische ventilatie.

Stel het apparaat niet bloot aan luchtstromen. De branders zouden kunnen uitgaan.

Gebruik geen stoomreinigers op de kookplaat. Gevaar voor elektrocutie!

Snij bij storing, de stroom- en gastoevoer van het apparaat af. Telefoneer, voor de reparatie, onze Technische Dienst.

Manipuleer de binnenzijde van het apparaat niet. Telefoneer, indien nodig, onze Technische Dienst.

Indien een van de knoppen niet kan worden gedraaid, forceer deze niet. Telefoneer onmiddellijk de Technische Dienst, om over te gaan tot de reparatie of vervanging hiervan.

Uw nieuwe apparaat

Op bladzijde 2 staat een algemeen overzicht van uw apparaat en van het vermogen van de branders.

Toebehoren

Afhankelijk van het model, kan de kookplaat de onderstaande toebehoren bevatten. Deze kunnen ook worden aangeschaft bij de technische dienst.

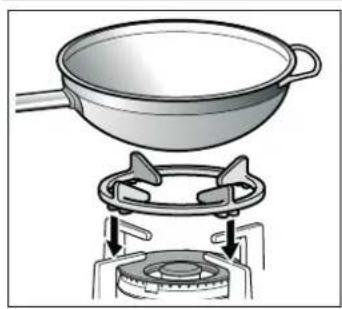

Aanvullend rooster wok

Enkel om te gebruiken voor wokbranders met pannen met holronde bodem.

Het gebruik van deze pannen kan een zekere tijdelijke vervorming in de vetpot veroorzaken. Dit is normaal en heeft geen invloed op de werking van het apparaat.

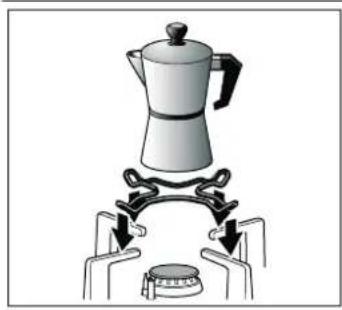

Aanvullend rooster koffiepot

Uitsluitend te gebruiken op de hulpbrander met pannen met een diameter kleiner dan 12 cm.

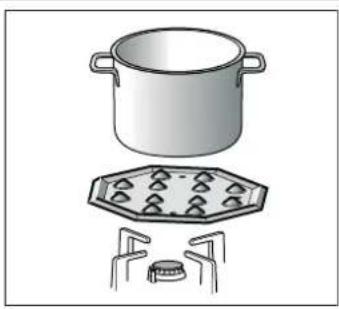

Dit toebehoren is ontworpen om het warmteniveau in het minimumvermogen te verlagen.

Plaats het toebehoren rechtstreeks op het rooster met de conussen naar boven, nooit rechtstreeks op de brander. Plaats de pan op het midden van het toebehoren.

Brander die uitsluitend bedoeld is voor het koken op de laagste stand. Voor het gebruik hiervan, moet de hulpbrander verwijderd worden en vervangen worden door de Simmer Cap brander.

Code

363300 Aanvullend rooster wok

184200 Aanvullend rooster koffiepot

648786 Simmer Plate

616229 Simmer Cap

De fabrikant neemt geen verantwoordelijkheid op zich wanneer deze toebehoren niet of verkeerd gebruikt worden.

Gasbranders

Op elke bedieningsknop staat de brander aangeduid die deze controleert.

Voor een correcte werking van het apparaat is het noodzakelijk om te controleren of de roosters en alle delen van de branders juist geplaatst zijn. Verwissel de deksels van de branders niet.

1. Druk op de knop van de gekozen brander en draai deze naar links tot de gewenste stand.
2. Breng een aansteker of vlam (aanstekers, lucifers, enz.) bij de brander.

Indien uw kookplaat beschikt over automatische vonkontsteking (bougies).

1. Druk op de knop van de gekozen brander en draai deze naar links tot de maximale vermogensstand.
   Terwijl de knop ingedrukt is, ontstaan vonken in alle branders. De vlam gaat aan.

2. Laat de knop los.

3. Draai de knop in de gewenste stand.

Indien deze niet ontvlamt, draai de knop in de uitstand en herhaal de stappen. Houd deze keer de knop langer ingedrukt (tot 10 seconden).

Deflagratiegevaar!

Indien na het verstrijken van 15 seconden de vlam niet aangaat, schakel de brander uit en open de deur of het venster van de ruimte. Wacht minstens een minuut voordat u probeert de brander aan te steken.

Veiligheidssysteem

Afhankelijk van het model, kan uw kookplaat beschikken over een veiligheidssysteem (thermokoppel), dat de gasuitlaat verhindert indien de branders per ongeluk uitgaan.

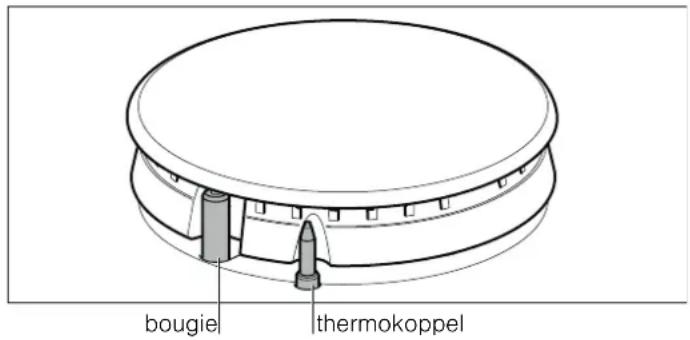

bougie thermokoppel

Om te garanderen dat deze voorziening actief zou zijn:

1. Ontsteek de brander op gewone wijze.
2. Laat de knop niet los, houd deze stevig ingedrukt gedurende 4 seconden nadat de vlam ontstoken is.

Een brander uitdoven

Draai de overeenstemmende knop naar rechts tot stand 0.

Vermogensstanden

Met de progressieve knoppen kan het vermogen geregeld worden dat u nodig heeft, tussen de maximum- en de minimumstand.

Stand	●	Knop gesloten
Grote vlam		Maximale opening of capaciteit en elektrische vonkontsteking
Kleine vlam		Minimale opening of capaciteit

Waarschuwingen

Tijdens de werking van de brander is het normaal dat u een zachte fluittoon hoort.

De eerste keren dat het apparaat gebruikt wordt is het normaal dat er geuren vrijkomen. Dit betekent geen risico noch defecte werking. Deze verdwijnen na verloop van tijd.

Een vlam met een oranje kleur is normaal. Dit komt door de aanwezigheid van stof in de omgeving, gemorste vloeistof, enz.

Mocht de vlam van de brander per ongeluk uitgaan, sluit dan de bedieningsknop van de brander en wacht ten minste 1 minuut alvorens hem weer te proberen aan te steken.

Enkele seconden nadat de brander uitgaat, klinkt er een geluid (plof). Dit is geen afwijking, dit betekent dat de veiligheid gedeactiveerd is.

Houd zo zuiver mogelijk. Indien de bougies vuil zijn, zal de ontsteking gebrekkig zijn. Reinig deze regelmatig met een kleine niet-metalen borstel, houd er rekening mee dat de bougies geen harde schokken mogen ondergaan.

Tips bij het bereiden

Brander Zeer hevig - Hevig	Middelhoog Laag
Wokbrander Aan de kook brengen, koken, braden, aanbakken, paella's, Aziatische gerechten (wok)	Opwarmen en warm houden: bereid voedsel, kant-en-klaarmaaltijden
Snelbrander Schnitzel, steak, omelet, gefrituurde gerechten	Rijst, bechamel, ragout	Stomen: vis, groenten
Halfsnelbrander Gestoomde aardappelen, verse groenten, maaltijdsoepen, pastagerechten	Opwarmen en warm houden van kant-en klaarmaaltijden en verfijnde stoofschotels bereiden
Hulpbrander Koken: stoof-schotels, rijstepap, karamel	Ontdooien en langzaam koken: peulvruchten, fruit, diepvriesproducten	Bereiden/ smelten: boter, chocolade, gelatine

Kookpannen

Geschikte pannen

Brander Minimumdiameter van de pan	Maximumdiameter van de pan
Wokbrander 22 cm
Snelbrander 22 cm 26 cm
Halfsnelbrander 14 cm 20 cm
Hulpbrander 12 cm 16 cm

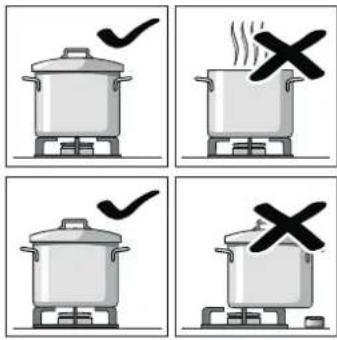

Waarschuwingen voor het gebruik

Onderstaande raadgevingen helpen u energie te besparen en schade vermijden aan de pannen:

Gebruik pannen met een geschikte maat voor elke brander.

Gebruik geen kleine pannen op grote branders. De vlam mag de zijkanten van de pan niet raken.

Gebruik geen vervormde pannen die onstabiel staan op de kookplaat. De pannen zouden kunnen kantelen.

Gebruik altijd pannen met een vlakke en dikke bodem.

Kook niet zonder deksel of met verschoven deksel. Een deel van de energie gaat verloren.

Plaats de pan op het midden van de brander. Zo niet, dan kan deze omvallen.

Plaats geen grote pannen op de branders naast de knoppen. Deze kunnen beschadigd worden wegens te hoge temperatuur.

Plaats de pannen op de roosters, nooit rechtstreeks op de brander.

Controleer voor gebruik of de roosters en de branderdeksels op de juiste wijze zijn geplaatst. Hanteer de pannen voorzichtig op de kookplaat.

Stoot niet tegen de kookplaat aan, noch plaats hierop te hoge gewichten.

Reiniging en onderhoud

Reiniging

Wanneer het apparaat koud is, reinig het met een spons, water en zeep.

Reinig na elk gebruik het oppervlak van de verschillende elementen van de brander, nadat deze is afgekoeld.

Achtergebleven resten (aangekoekt voedsel, vetdruppels, enz.), hoe weinig ook, zetten zich vast op het oppervlak en zijn later moeilijker te verwijderen. Voor een correcte vlam moeten de openingen en gleuven schoon zijn.

De beweging van sommige pannen kan metaalresten achterlaten op de roosters.

Reinig de branders en de roosters met zeepsop en wrijf erover met een niet-metalen borstel.

Indien de roosters rubber voetjes hebben, wees voorzichtig bij het reinigen hiervan. De voetjes kunnen losraken en het rooster kan de kookplaat krassen.

Droog de branders en de roosters altijd volledig. De aanwezigheid van waterdruppels of vochtige zones bij de aanvang van het koken kan het email beschadigen.

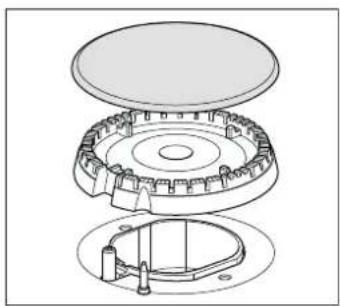

Na het reinigen en drogen van de branders, zorg dat de branderdeksels juist geplaatst zijn op de diffusor.

Attentie!

■ Gebruik geen stoomreinigers. Dit zou de kookplaat kunnen beschadigen.
- Indien de kookplaat een glazen of aluminium paneel heeft, gebruik geen mes, schraper of dergelijke om de verbinding met het metaal te reinigen.

Onderhoud

Reinig meteen gemorste vloeistof. Zo wordt vermeden dat de etensresten zouden kleven en bespaart u onnodige inspanningen.

Vanwege de hoge temperatuur kunnen de wokbrander en de roestvrij stalen zones (vetpot, omtrek van de branders, etc.) van kleur veranderen. Dit is normaal. Reinig, na elk gebruik, deze zones met een geschikt product voor roestvrij staal.

Er wordt aanbevolen regelmatig het reinigingsmiddel te gebruiken dat beschikbaar is bij onze technische dienst met code 464524.

Attentie!

Het schoonmaakmiddel voor roestvrij staal mag niet gebruikt

Afwijkingen verhelpen

In sommige gevallen kunnen de waargenomen afwijkingen gemakkelijk verholpen worden. Neem de volgende raadgevingen in acht alvorens de Technische dienst te bellen:

Afwijking Mogelijke oorzaak Oplossing

De algemene elektrische werking is defect.

Defecte zekering. Controleer in de zekeringkast of de zekering stuk is en vervang deze.

De automaat of een differentieel is gesprongen. Controleer op het schakelbord of de automaat of een differentieel is gesprongen.

Afwijking Mogelijke oorzaak Oplossing

De automatische vonkontsteking werkt niet.	Er kunnen voedingsresten of resten van reinigings- De ruimte tussen de bougie en de brander moet middelen tussen de bougies en de branders zitten. schoon zijn.
	De branders zijn nat. Maak de branderdeksels zorgvuldig droog.
	De branderdeksels zijn niet juist geplaatst. Controleer of de deksels juist geplaatst zijn.
	Het apparaat is niet geaard, niet goed aangesloten of de aardleiding is defect.	Neem contact op met de elektrische installateur.
De vlam van de brander is niet gelijkmatig.	De delen van de brander zijn niet juist geplaatst. Plaats de onderdelen op de juiste wijze op de bijbehorende brander.
	De gleuven van de brander zijn vuil. Reinig de gleuven van de brander.
De gasstroom lijkt niet normaal of er komt geen gas uit.	De gasuitlaat is gesloten met afsluitkranen. Open de mogelijke afsluitkranen.
	Indien het gas uit een gasfles komt, kijk dan of deze leeg is.	Vervang de gasfles.
Het ruikt naar gas in de keuken.	Een kraan is open. Sluit de kranen.
	De gasfles is niet goed aangesloten. Controleer of de aansluiting perfect is.
	Mogelijk gaslek. Draai de gaskraan dicht, ventileer de ruimte enwaarschuw onmiddellijk een installatietechnicus, voor controle en certificatie van de installatie.Gebruik het apparaat niet totdat zeker is gesteld dat er geen gaslek is in de installatie of het apparaat.
De brander gaat meteen uit als de knop wordt losgelaten.	De knop is niet lang genoeg ingedrukt. Houd de knop, nadat de brander ontvlamt, nog enkele seconden ingedrukt.
	De gleuven van de brander zijn vuil. Reinig de gleuven van de brander.

Technische dienst

Indien onze Technische Dienst aangevraagd wordt, dient het productnummer (E-Nr.) en het fabricagenummer (FD) van het apparaat te worden verstrekt. Deze informatie staat op het gegevensplaatje, op de onderzijde van de kookplaat en op het label van de gebruiksaanwijzing.

De contactgegevens in alle landen vindt u in de bijgesloten lijst met Servicedienstadressen.

Verzoek om reparatie en advies bij storingen

NL 088 424 4080

B 070 222 145

Vertrouw op de competentie van de producent. Zo bent u er zeker van dat de reparatie wordt uitgevoerd door geschoolde onderhoudstechnici, die beschikken over de originele onderdelen voor uw huishoudelijke apparaten.

Garantievoorwaarden

Indien het apparaat, tegen onze verwachting in, schade vertoont of niet voldoet aan de voorziene kwaliteitseisen, verzoeken we u om ons dit zo snel mogelijk te laten weten. Opdat de garantie geldig zou zijn, mag het apparaat niet gemanipuleerd noch onderworpen zijn aan een ongeschikt gebruik.

De garantievoorwaarden die van toepassing zijn, worden bepaald door de vertegenwoordiging van onze onderneming in het land waarin de aankoop uitgevoerd is. U kunt gedetailleerde informatie aanvragen op onze verkooppunten. U moet het aankoopbewijs tonen om gebruik te maken van de garantie.

Recht op wijzigingen voorbehouden.

Verpakking en gebruikte apparaten

Indien op het gegevensplaatje van het apparaat het symbool getoond wordt, houd rekening met onderstaande aanwijzingen:

Milieuvriendelijke afvalverwijdering

Pak het apparaat uit en ontdoe u van de verpakking op milieusparende wijze.

De verpakking van uw apparaat is vervaardigd uit materialen die strikt noodzakelijk zijn om een goede bescherming te garanderen tijdens het vervoer. Deze materialen zijn volledig recyclebaar, op deze wijze wordt het milieueffect verminderd. We nodigen u uit om ook bij te dragen tot het behoud van het milieu, door onderstaande raadgevingen op te volgen:

■ gooi de verpakking in de daarvoor bestemde container voor recycling,
■ maak een afgedankt apparaat onbruikbaar alvorens het weg te doen. Raadpleeg bij uw lokale overheid het adres van het

dichtstbijzijnde inzamelplaats voor recyclebaar materiaal en lever daar uw apparaat in,

■ spoel gebruikte olie niet door de gootsteen. Bewaar deze in een gesloten vat en geef deze af in een inzamelpunt of bij het ontbreken hiervan, in een vuilnisbak, (deze komt terecht op een gecontroleerde stortplaats; waarschijnlijk is dit niet de beste oplossing, maar we vermijden waterverontreiniging).

Dit apparaat voldoet aan de Europese richtlijn 2002/96/EG inzake elektrische en elektronische apparaten geïdentificeerd als WEEE (waste electrical and electronic equipment).

no

Innholdsfortegnelse

Pericol de deflagratie!
