MANUAL DE UTILIZADOR SB 120 KLIPSCH

Cabo de alimentação de CA Cabo ótico digital Cabo para conexão de 3,5 mm para RCA duplo

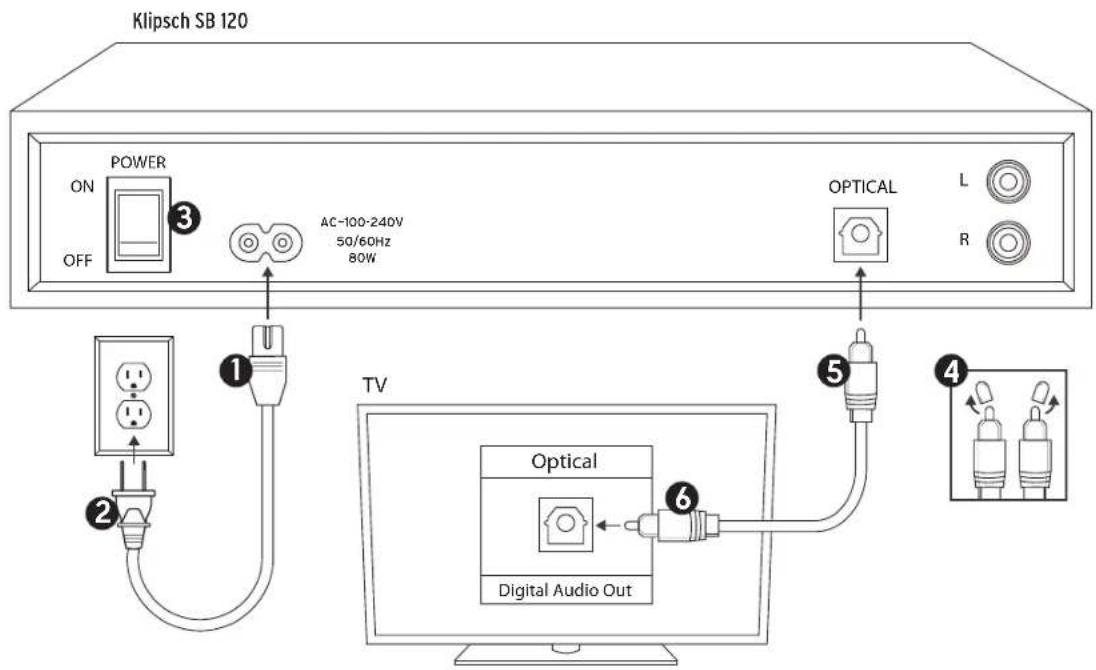

CONEXÃO ÓTICA DIGITAL

(PREFERENCIAL - SE A TV NÃO TIVER SAÍDA ÓTICA, CONSULTE A PRÓXIMA PÁGINA)

Klipsch SB 120 POWER ON OFF AC-100-240V 50/60Hz 80W OPTICAL L R TV Optical Digital Audio Out

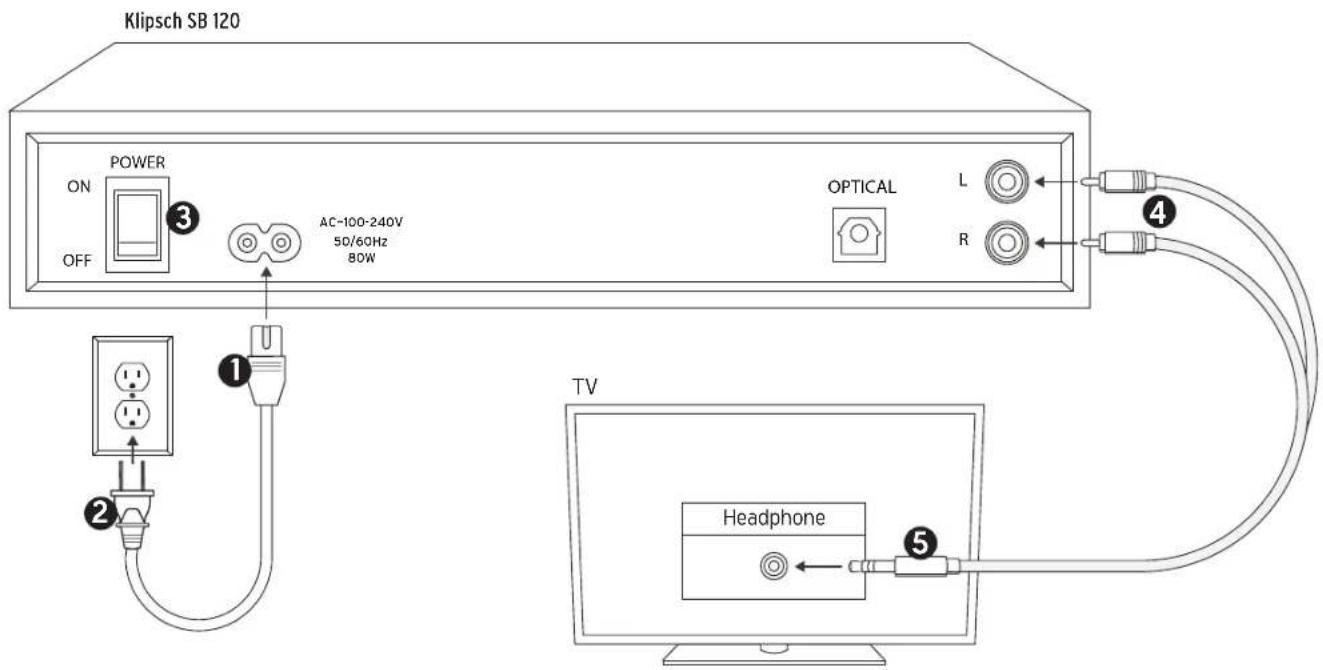

CONEXÃO ANALÓGICA DE 3,5 MM PARA RCA DUPLO

(SE A TV NÃO TIVER SAÍDA PARA FONES DE OUVIDO, CONSULTE A PRÓXIMA PÁGINA)

Klipsch SB 120 ON POWER OFF ③ AC-100-240V 50/60Hz 80W OPTICAL L R ④ ① TV Headphone ⑤

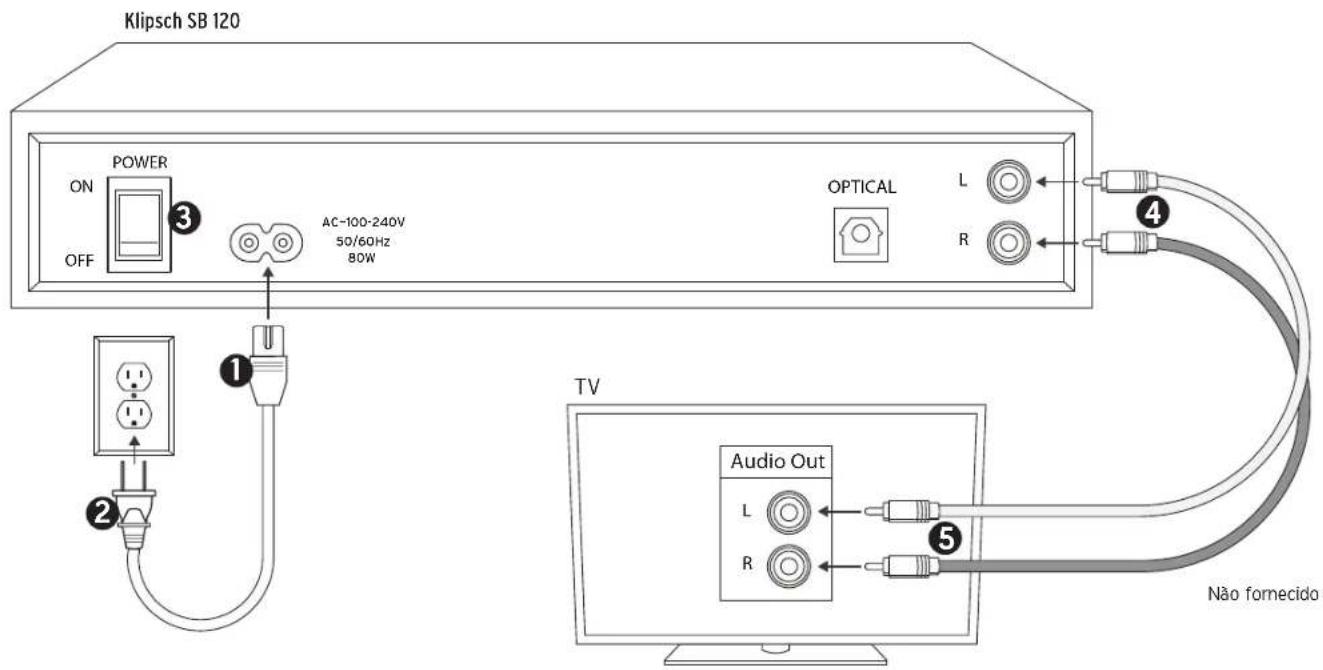

CONEXÃO ANALÓGICA DE RCA DUPLO PARA RCA DUPLO

Klipsch SB 120 POWER ON OFF AC-100-240V 50/60Hz 80W OPTICAL L R TV Audio Out L R Não fornecido

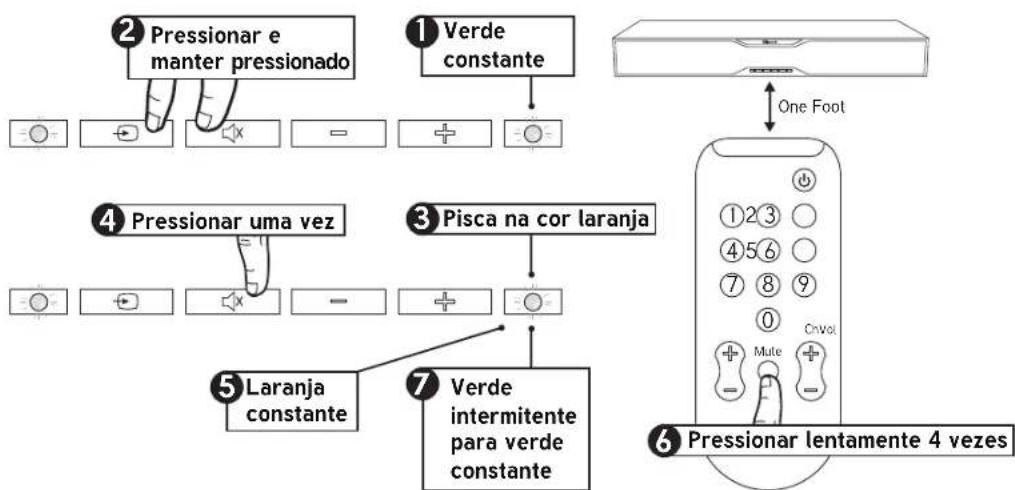

PROGRAMAÇÃO DO CONTROLE REMOTO DA TV

Para programar os botões de aumentar/diminuir o volume, repita os passos indicados e substitua as etapas 4 e 6 com o botão que deseja programar.

Se não estiver tendo sucesso em programar o controle remoto de um receptor de TV a cabo/satélite ou outro controle remoto universal, tente programar o controle remoto da TV ou do receptor de sinal a cabo.

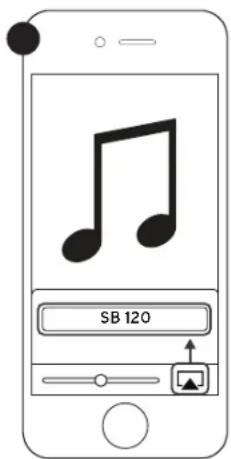

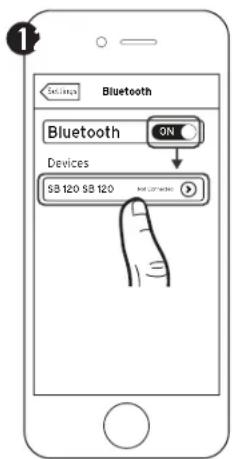

TECNOLOGIA SEM FIO BLUETOOTH®

Bluetooth Bluetooth ON Devices 8 1208 120

*Apenas para exemplo. O dispositivo pode ser diferente.

Bluetooth Bluetooth ON Devices

SB 120

É possível emparelhar um dispositivo Bluetooth a qualquer momento ativando o Bluetooth no dispositivo.

Depois que o dispositivo Bluetooth estiver emparelhado, a SB 120 mudará automaticamente para a entrada Bluetooth (LUZ AZUL CONSTANTE), o que permitirá a reprodução de músicas. Se a entrada for alterada na SB 120, a conexão Bluetooth será automaticamente encerrada.

É necessário desconectar um dispositivo Bluetooth antes de emparelhar outro. Para isso:

• Pressione e mantenha pressionado por 3 segundos o botão SOURCE no painel de controle da SB 120
• Desative o Bluetoothno dispositivo emparelhado
• Pressione o botão Bluetooth no controle remoto da Klipsch SB 120

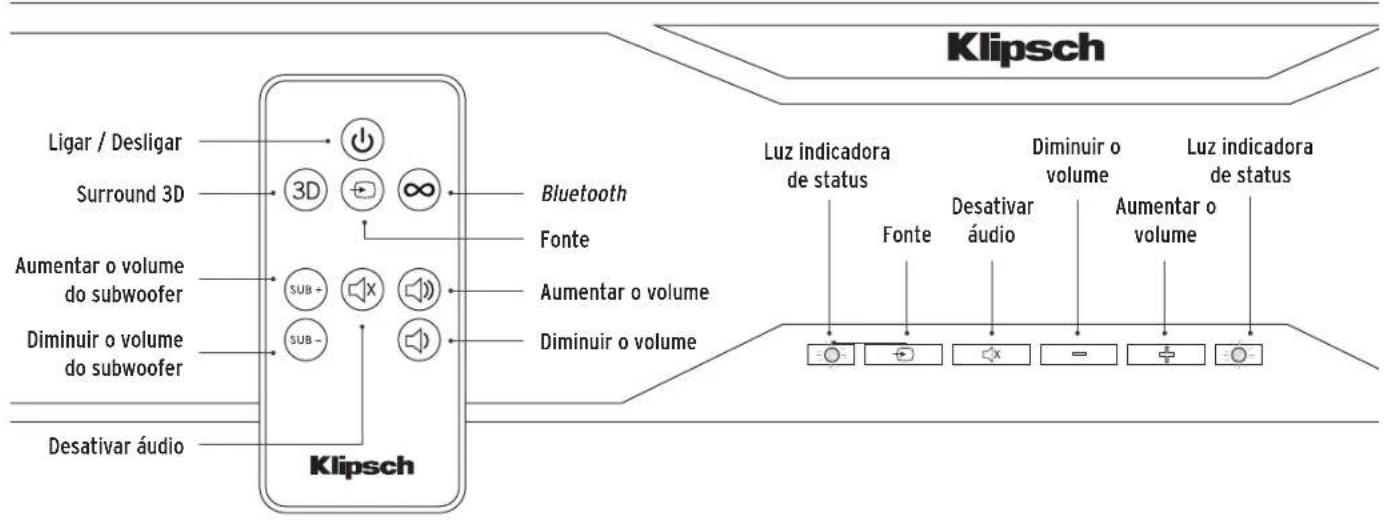

BOTÕES

Klipsch Ligar / Desligar Surround 3D Aumentar o volume do subwoofer Diminuir o volume do subwoofer Desativar áudio Klipsch Bluetooth Fonte Aumentar o volume Diminuir o volume Luz indicadora de status Fonte Desativar áudio Diminuir o volume Aumentar o volume Luz indicadora de status

LUZES INDICADORAS DE STATUS (LUZ DE STATUS DO DIREITO, SALVO INDICAÇÃO)

VERMELHO CONSTANTE	Desligado (modo de espera)	PISCA EM VERDE UMA VEZ	Surround 3D ligado
VERDE CONSTANTE	Ligado, a fonte é a entrada ótica	PISCA EM VERMELHO UMA VEZ	Surround 3D desligado
LARANJA CONSTANTE	Ligado, a fonte é a entrada analógica	PISCA RAPIDAMENTE EM AZUL	Aguardando emparelhamento com o dispositivo Bluetooth
AZUL CONSTANTE	Ligado, a fonte é o dispositivo Blue-tooth emparelhado	PISCA LENTAMENTE EM ROXO	A SB 120 está decodificando o sinal Dolby Digital
PISCA EM VERDE / LARANJA / AZUL	Botão de aumentar o volume, diminuir o volume, aumentar o volume do subwoofer ou diminuir o volume do subwoofer pressionado	BRANCA	No modo surround 3D (luz de status direita)

MODO DE ESPERA

Não é necessário desligar a SB 120, basta desligar a TV (ou o receptor de satélite/cabo) e a SB 120 entrará automaticamente no modo de espera em cerca de 10 minutos.

O modo de espera é identificado por uma luz indicadora de status vermelha no painel frontal. Quando a TV (ou o receptor de satélite/cabo) voltar a ser ligada, a SB 120 ligará automaticamente.

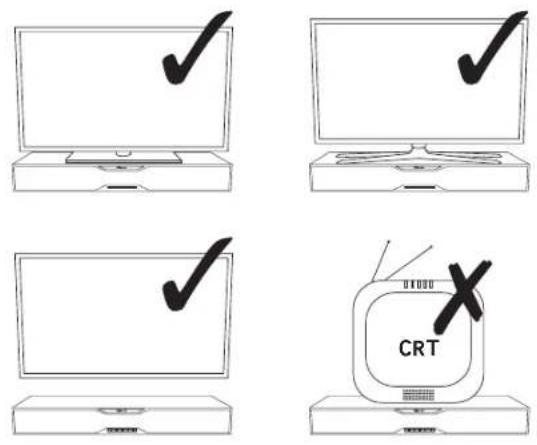

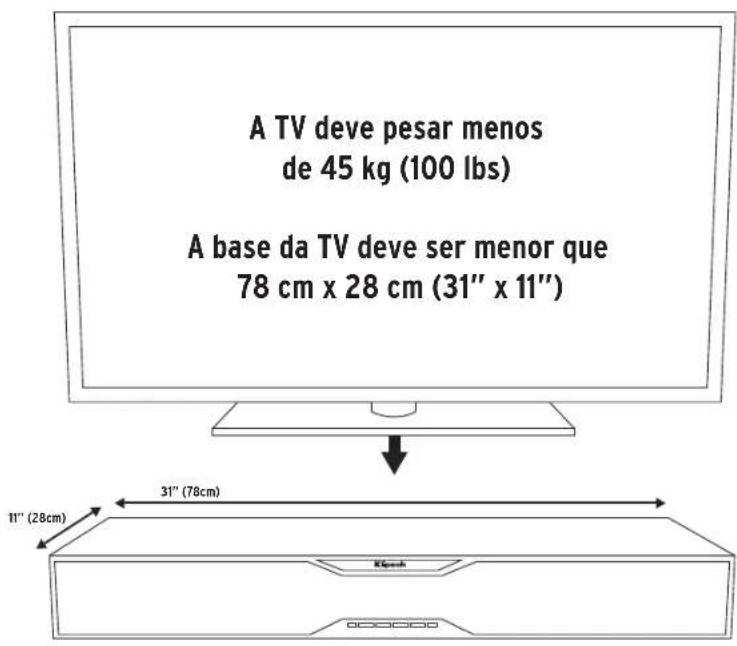

POSICIONAMENTO

A TV deve pesar menos de 45 kg (100 lbs) A base da TV deve ser menor que 78 cm x 28 cm (31" x 11") 31" (78cm) 11" (28cm)

Certifique-se de que a parte traseira da SB 120 esteja, no mínimo, a 2,5 cm de distância da parede e que haja pelo menos 2,5 cm de espaço ao redor da parte superior e das laterais da SB 120 para ventilação.

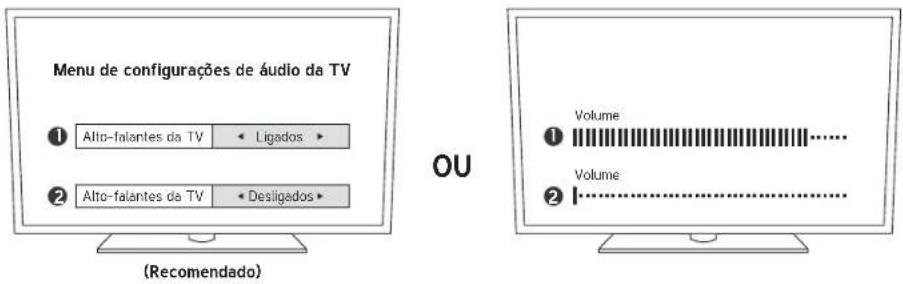

DESLIGUE OS ALTO-FALANTES DA TV

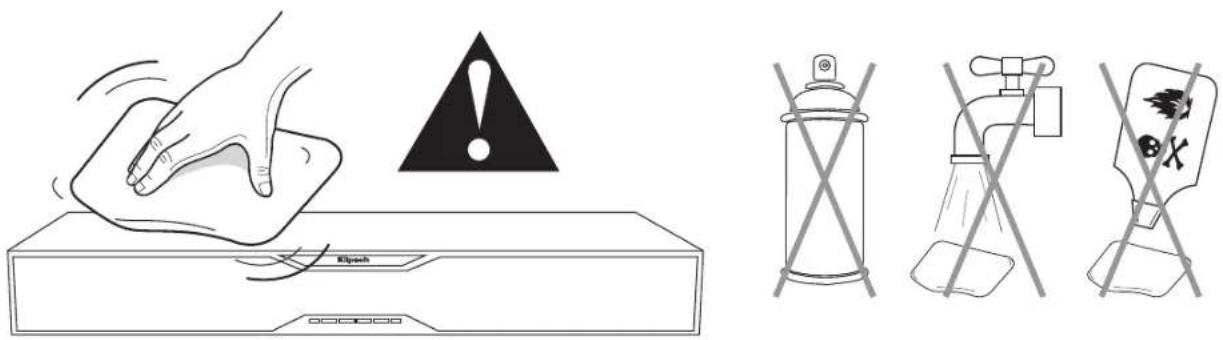

CUIDADOS E LIMPEZA

SOLUÇÃO DE PROBLEMAS

• A SB 120 não liga
- A unidade está ligada em uma tomada “energizada”?
- A chave liga/desliga no painel traseiro está ligada?

Não há som

• A unidade está ligada em uma tomada "energizada" e a chave liga/desliga no painel traseiro está ligada?
• Todos os cabos da TV/receptor de TV a cabo ou satélite estão bem conectados?
• Se o cabo ótico estiver sendo utilizado, as coberturas de plástico transparentes foram removidas das duas extremidades antes da conexão?
• 0 volume está alto?
• O modo de espera está desligado (sem luz indicadora de status VERMELHA CONSTANTE)?
• A fonte de entrada está correta?
• Desligue a chave liga/desliga do painel traseiro e, em seguida, ligue-a novamente.

Não é possível programar o controle remoto da TV/receptor de TV a cabo/receptor de TV por satélite

• Siga com atenção todas as instruções de programação do controle remoto.

• Faça com atenção a programação do controle remoto novamente, mas use o controle remoto original fornecido com a TV. Assim NÃO é necessário reprogramar o controle remoto universal/do receptor de TV a cabo/satélite.

• Programe as funções da SB 120 no controle remoto original da TV (se o original for diferente), em seguida, use o controle remoto universal sem programá-lo.

• Em alguns casos, pode ser necessário repetir a programação de uma ou outra função.
• Pode ser que a SB 120 não consiga aprender certos códigos do controle remoto.

A transmissão por Bluetooth não funciona

• O dispositivo Bluetooth está emparelhado com a SB 120?
• Aproxime o dispositivo Bluetooth da Klipsch SB 120 e certifique-se de que esteja emparelhado.
• Se a luz indicadora de status piscar na cor VERMELHA durante a tentativa de emparelhamento, reinicie o processo de emparelhamento.

Em caso de dúvidas, entre em contato com o Serviço de Atendimento ao Cliente da Energy:

Fabricado sob licença da Dolby Laboratories. Dolby e o símbolo do D duplo são marcas registradas da Dolby Laboratories.

A marca e os logotipos com a palavra Bluetooth® são marcas comerciais registradas de propriedade da BluetoothSIG, Inc. e qualquer uso de tais marcas pela Klipsch Group, Inc. é feito mediante licença.

|
