SB 120 - 高保真系统 KLIPSCH - 免费用户手册

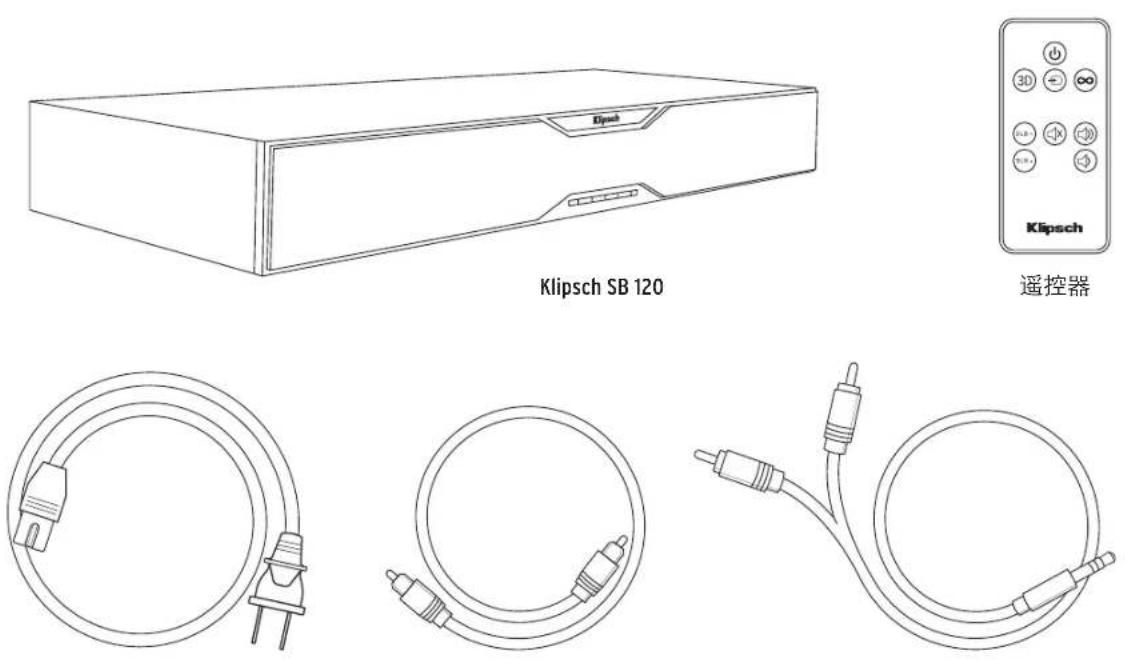

用户手册 SB 120 KLIPSCH

交流电源线 数字光纤电缆 3.5mm 转双 RCA 电缆

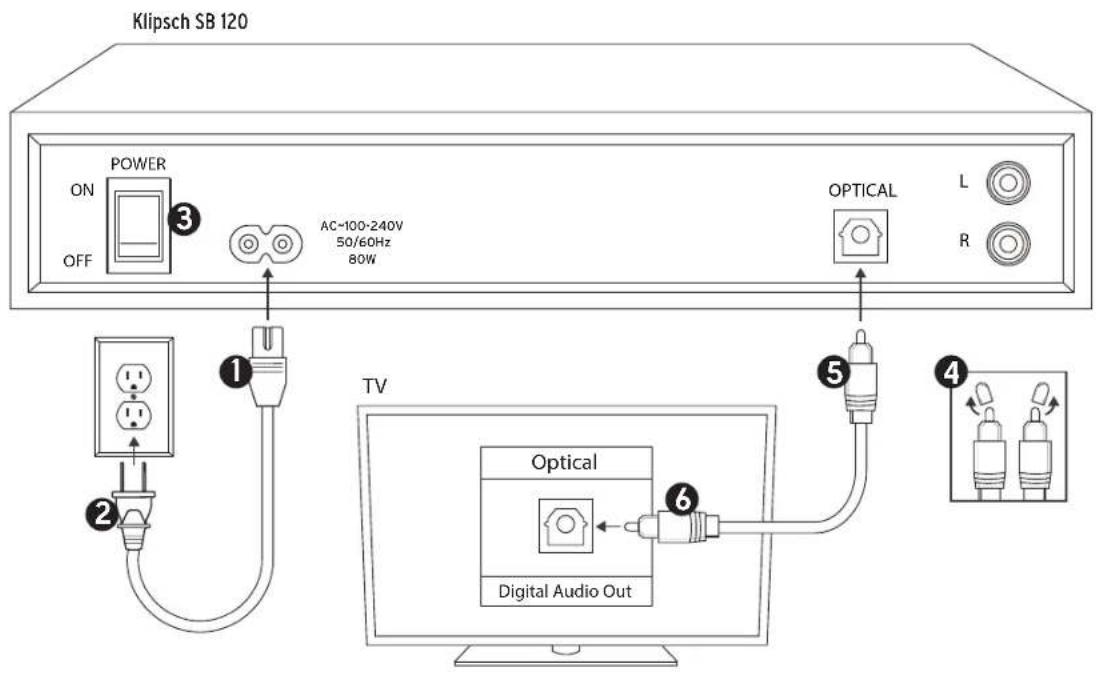

数字光纤连接（首选，如果电视机不带光纤输出端口，请参见下一页）

Klipsch SB 120 POWER ON OFF AC-100-240V 50/60Hz 80W OPTICAL L R TV Optical Digital Audio Out ① ② ③ ④ ⑤ ⑥

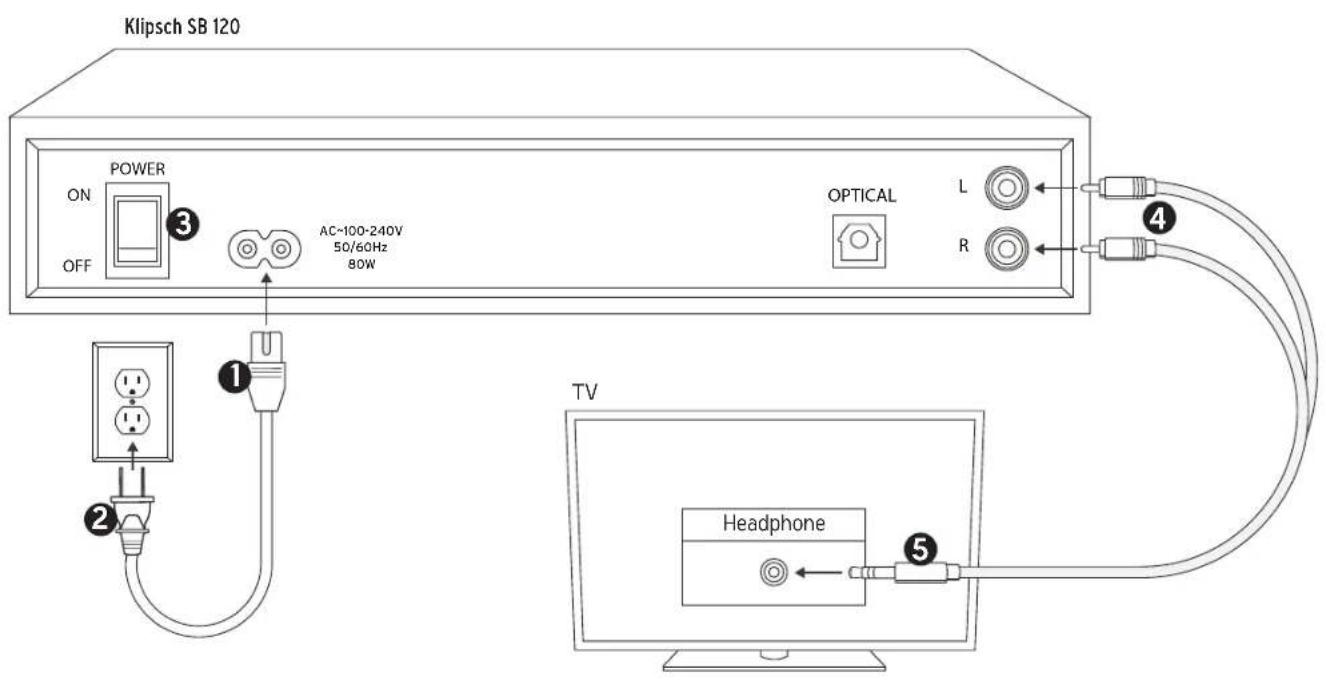

3.5MM 转双 RCA 模拟连接（如果电视机不带耳机输出端口，请参见下一页）

Klipsch SB 120 POWER ON OFF AC-100-240V 50/60Hz 80W OPTICAL L R ① ② ③ ④ TV Headphone ⑤

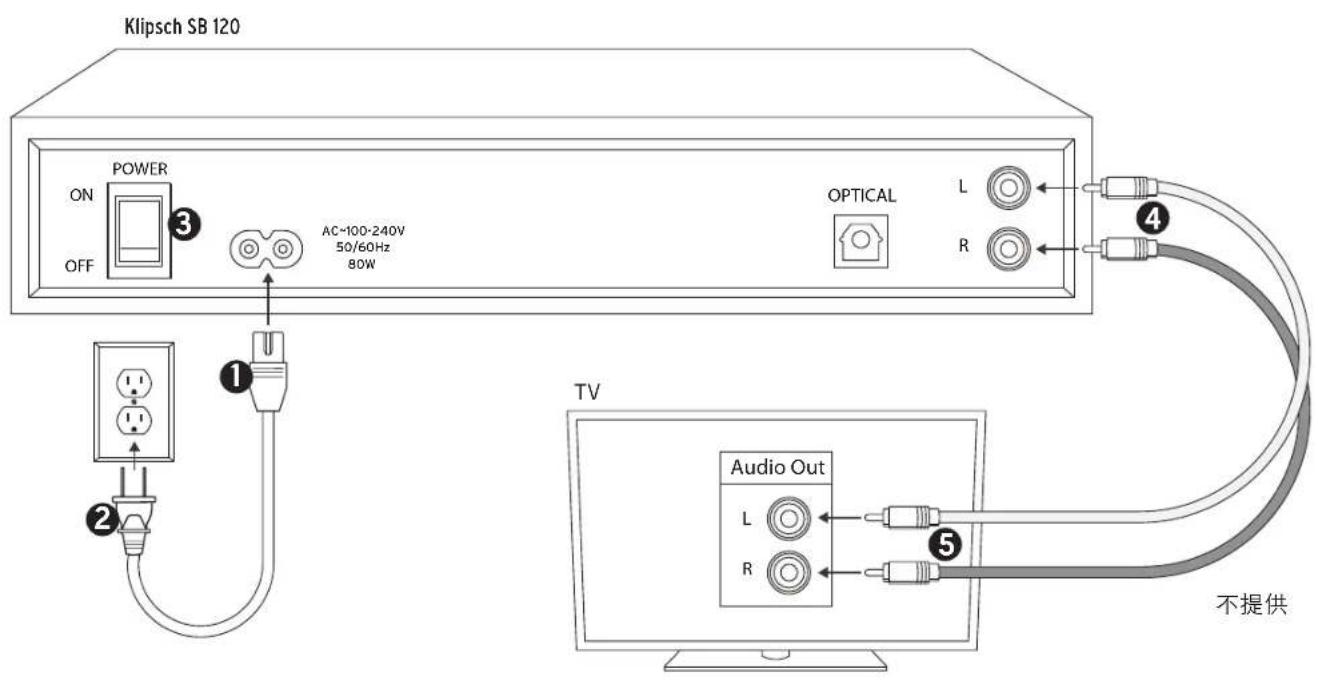

双 RCA 转双 RCA 模拟连接

Klipsch SB 120 POWER ON OFF AC-100-240V 50/60Hz 80W OPTICAL L R ① ② ③ ④ TV Audio Out L R ⑤ 不提供

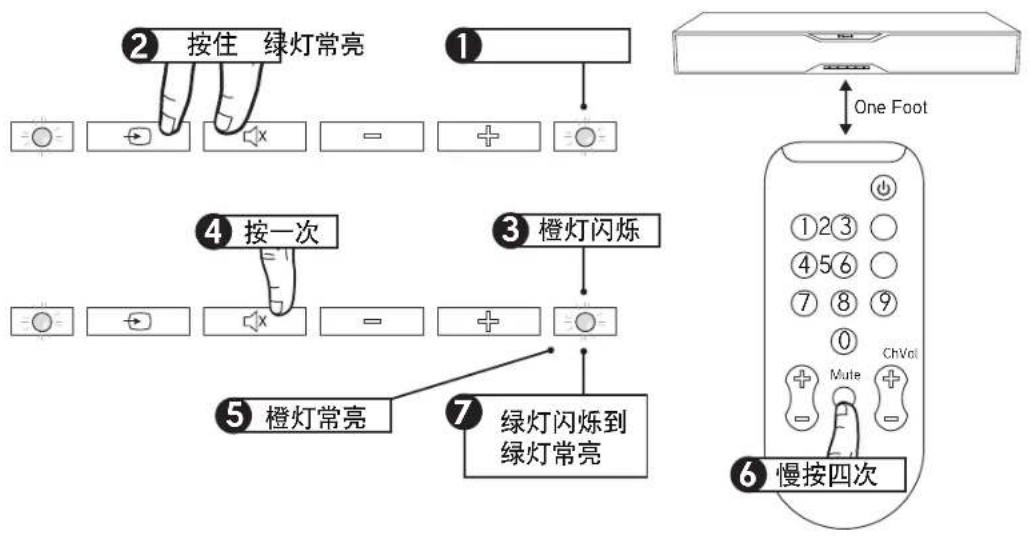

电视机遥控器编程

② 按住 绿灯常亮 ① ④ 按一次 ③ 橙灯闪烁 ⑤ 橙灯常亮 ⑦ 绿灯闪烁到绿灯常亮 One Foot ⑥ 慢按四次

要对音量增大和音量减小按钮编程，请重复以上步骤，并将第4步和第6步中按下的按钮替换为要编程的按钮。

如果对有线/卫星电视机顶盒遥控器或其它通用遥控器的编程失败，请尝试对电视遥控器或有线电视机顶盒遥控器进行编程。

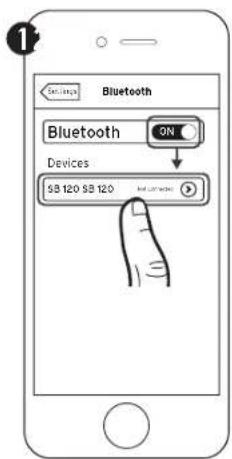

蓝牙无线技术

Bluetooth Bluetooth ON Devices SB 120 SB 120

*仅为示例。实际设备可能有所不同

Bluetooth Bluetooth ON Devices

SB 120

可随时激活蓝牙设备上的蓝牙功能与 SB120 配对。

蓝牙设备配对后，SB 120 将自动切换至蓝牙输入（蓝灯常亮），此时可向 Klipsch SB 120 发送音乐。在 Klipsch SB 120 上切换输入模式时，蓝牙连接会自动中断。

要与另一蓝牙设备配对，必须先断开当前配对的蓝牙设备。可通过以下任一方法断开蓝牙设备：

• 按住 SB 120 底座控制面板上的 “SOURCE (来源)” 按钮 3 秒钟
• 关闭已配对设备的蓝牙功能
• 按下 Klipsch SB 120 底座遥控器上的蓝牙按钮

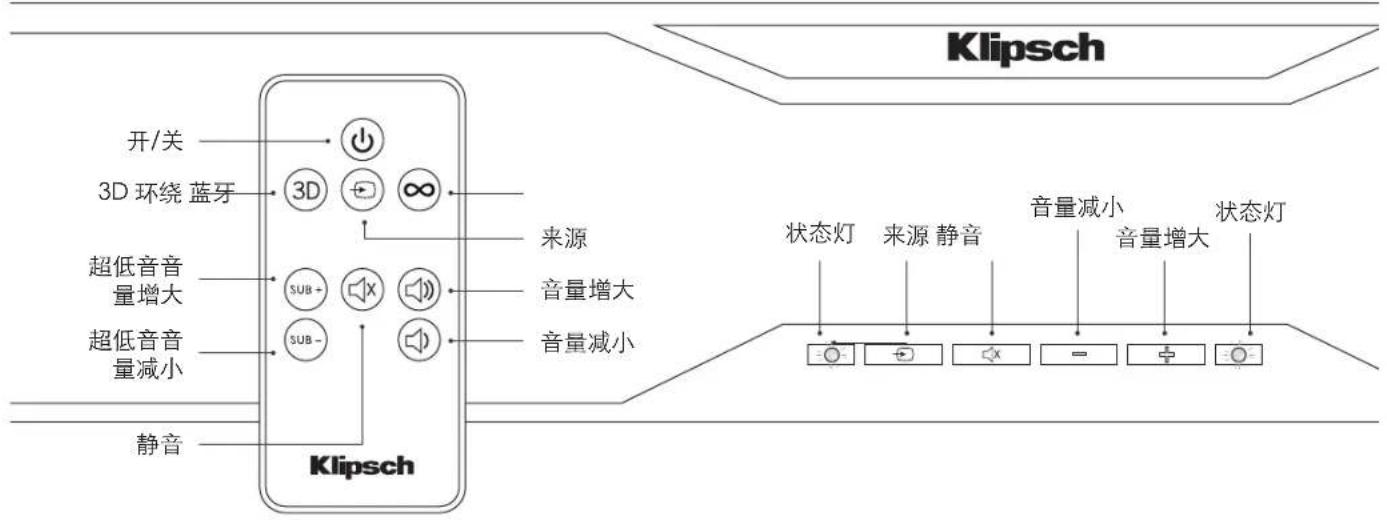

按钮

Klipsch 开/关 3D 环绕 蓝牙 超低音音量增大 超低音音量减小 静音 Klipsch 来源 音量增大 音量减小 状态灯 来源 静音 音量减小 音量增大 状态灯

状态灯（右的状态指示灯，除非）

红灯常亮 关机（待机模式） 绿灯闪烁一次 3D 环绕已开启

绿灯常亮开机，来源为光纤输入红灯闪烁一次3D环绕已关闭

橙灯常亮 开机，来源为模拟输入 蓝灯快闪 等待与蓝牙设备配对

蓝灯常亮开机，来源为配对的蓝牙设备紫灯慢闪SB120底座正在解码杜比数字音频

绿/橙/蓝灯闪烁：音量增大、音量减小或超低音音量增大/减小按钮已按下

白色（右侧状态指示灯）3D环绕模式

待机模式

无需关闭 SB 120 底座，关闭电视机（或卫星/有线电视机顶盒）约 10 分钟后，Klipsch SB 120 底座将自动进入待机模式。

前面板的红色状态灯指示待机状态。再次打开电视机（或卫星/有线电视机顶盒）时，SB120底座将再次自动启动。

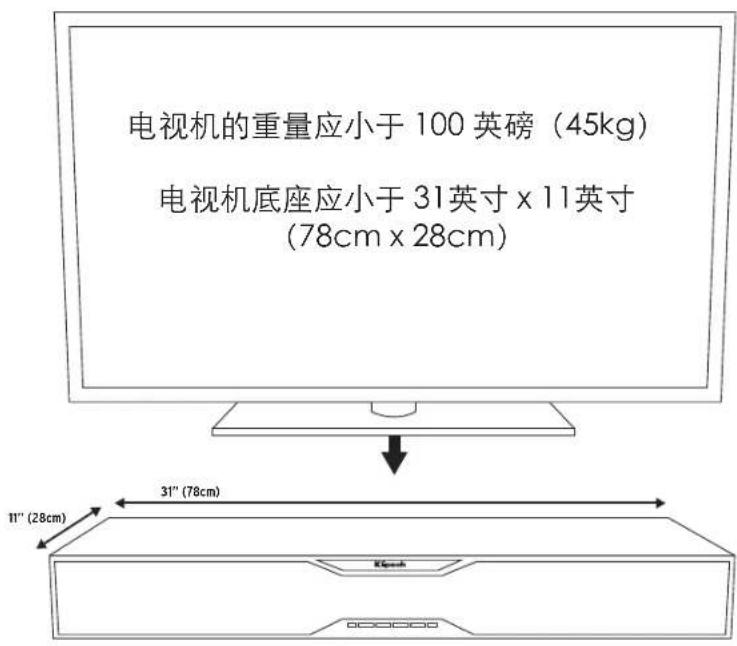

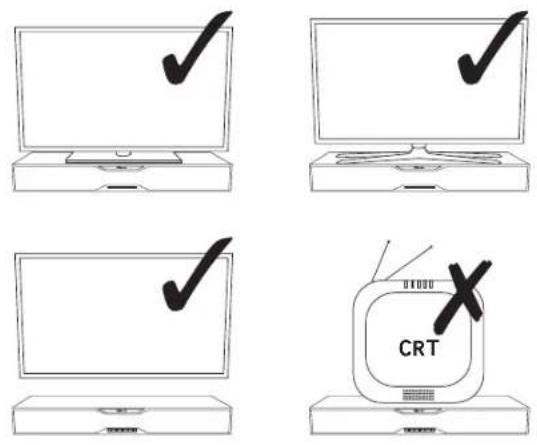

放置

电视机的重量应小于100英磅（45kg） 电视机底座应小于31英寸×11英寸 （78cm×28cm） 31″（78cm） 11″（28cm）

请确保 SB 120 底座的后部距墙至少一英寸，其顶部和侧面也应保留至少一英寸的空隙，以便通风。

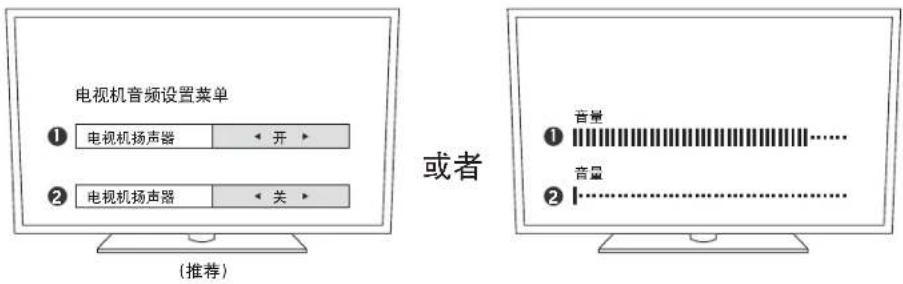

关闭电视机扬声器

电视机音频设置菜单 ① 电视机扬声器 < 开 > ② 电视机扬声器 < 关 > (推荐) 或者 ① 音量 音量 ②

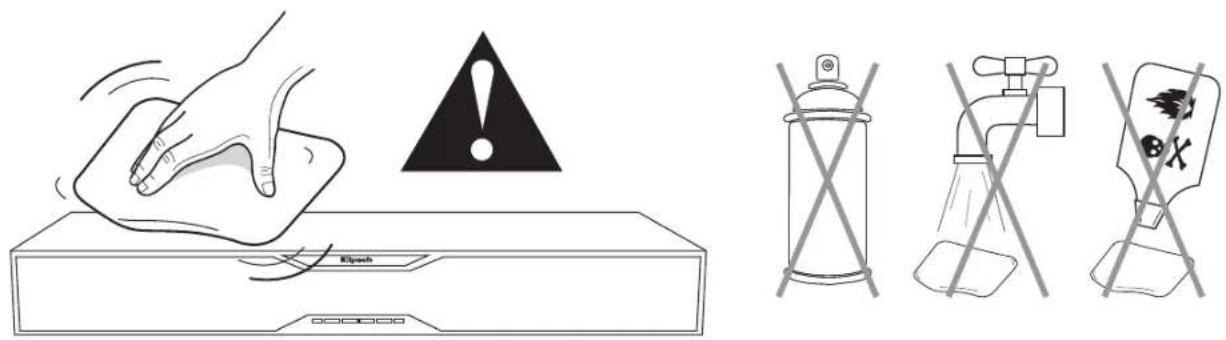

保养与清洁

• 是否连接了通电的电源插座？
• 后部的电源开关是否打开？

没有声音

• 是否连接了通电的电源插座，后部的电源开关是否打开？
• 是否电视机/有线电视机顶盒/卫星电视机顶盒的所有引出线都已插牢？
• 如果使用光纤，光纤两端的透明塑料帽在连接前是否已取下？
  · 音量是否已调高？
• 是否关闭了待机模式（状态灯不是红色常亮）？
• 输入源是否正确？
• 关闭并打开后部的电源开关。

无法对电视机/有线电视机顶盒/卫星电视机顶盒遥控器编程

• 严格遵循所有遥控器编程说明。
• 使用电视机原装的遥控器再次进行遥控编程。无需使用有线电视/卫星电视/通用遥控器再次编程。
• 对电视机原装的遥控器编程，并同步至SB120底座（如果原装遥控器为另一遥控器），再使用通用遥控器但不需要编程。
• 有些情况下，须重复对某一功能编程。
• 有些情况下，SB120底座无法学到特定的远程代码。

蓝牙流媒体功能不正常

• 蓝牙设备是否已与 SB 120 底座配对？
• 让蓝牙设备靠近 SB 120 底座，确认设备已配对。
• 如果配对时状态灯闪烁红光，请重新开始配对。

如有疑问，请联系 Energy 客户服务中心：

美国：1-866-441-8208

DOLBY DIGITAL

杜比实验室授权制造。Dolby和双D标志为杜比实验室的注册商标。

Bluetooth® 文字商标和徽标为 Bluetooth SIG, Inc. 的注册商标，Klipsch Group, Inc. 对该商标的使用均得到授权。

|
