KPT1802HLS - 高保真系统 KLIPSCH - 免费用户手册

用户手册 KPT1802HLS KLIPSCH

Klipsch（杰士）KPT-1802-HLS影院低音炮采用专利加载号角型通风音箱设计，该设计使用有源和空纸盆式18英寸驱动器，从而获得同类产品中最佳的声音输出，与霸气的 20Hz 超低音响应相得益彰，之前即使采用21英寸驱动器配置系统也无法实现此等效果。这种高性能水平无疑是大型影院及希望获得最佳声音体验之人士的理想之选。加载

号角型 18 英寸驱动器还具有失真度低、驱动器冲程短的特点，并且可对因驱动器质量较低而造成的音量较高的、高度现实的低音产生较快的驱动器响应。

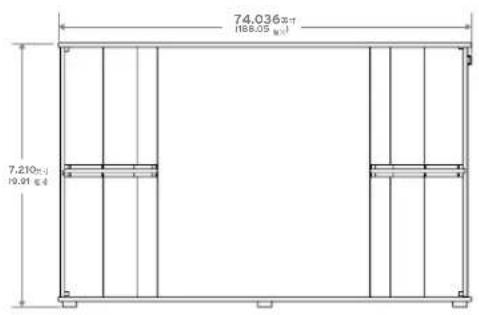

尺寸

正视图 顶视图侧视图

74.036±1 166.05 m×1 7.210±1 10.01 m×1

30.880 (78.4 m) 20.309= (51.6 m) 44.150 (112.5 m)

74,000 mm (188 mm) 13,956 mm (35.45 mm) 21,015 mm (54 mm) 52,985 mm (134.6 mm)

连接

KPT-1802-HLS 采用两点式阻挡带连接块。确保功放与低音炮之间的极性匹配。

将一只 8 放大器连接至单只 KPT-1802-HLS。将一只 6 放大器连接至两只 KPT-1802-HLS。

将一只 4 放大器连接至三只 KPT-1802-HLS。

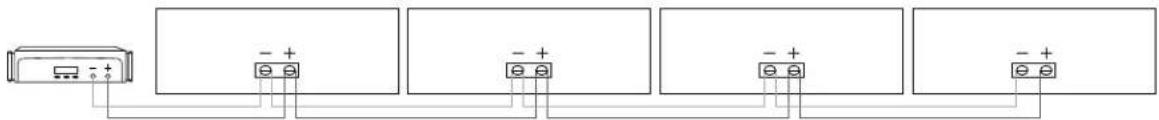

将一只 2 放大器连接至四只 KPT-1802-HLS。

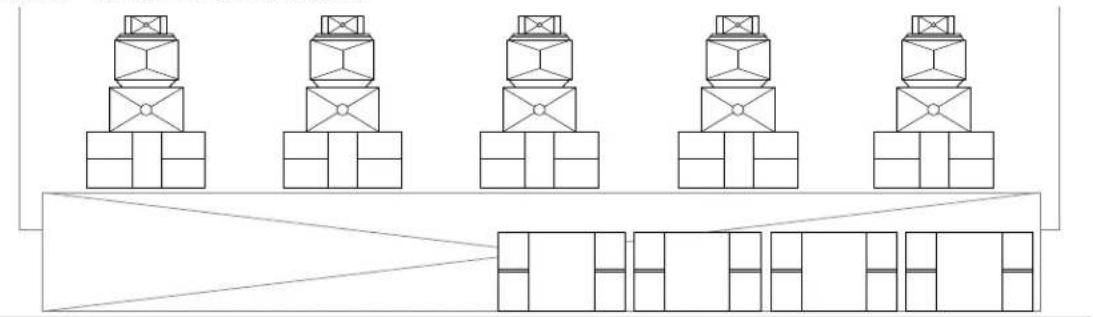

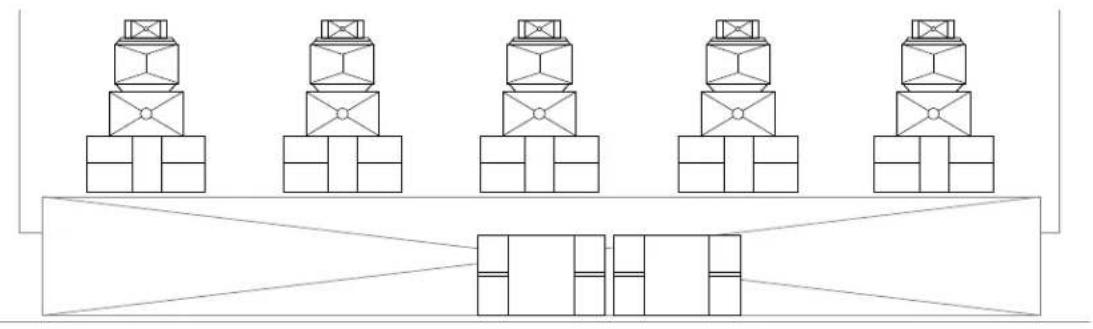

KPT-1802-HLS 精心设计，专门用于落地式幕后布置，并紧靠后壁，以实现四分之一空间加载，从而可在半空间产生额外的 6 dB 输出（除了地板，没有任何界限）。对于较大的影院，两只低音炮依次布置并且并联，因为互耦效果可获得额外的 3 dB 效率。如果多达 4 只低音炮依次布置，则

可获得额外的互耦效果。多只低音炮非对称配置可将驻波激励减少到最低程度，从而在整个影院中获得更加均匀的低音效果。

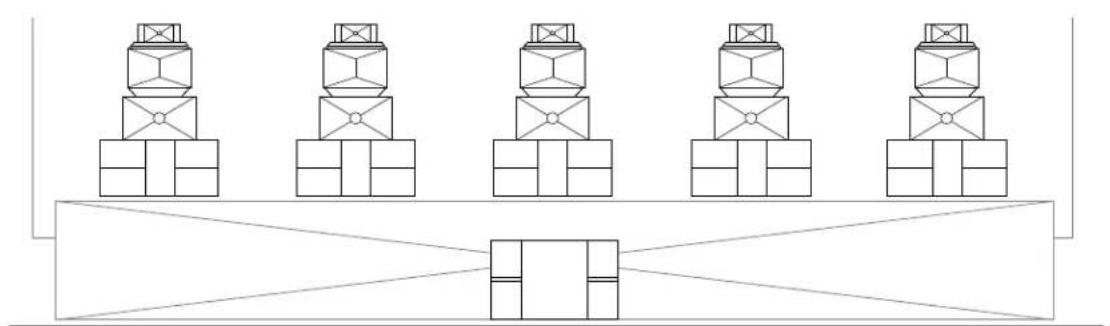

单个低音炮四分之一空间落地式/壁挂式布置

单个低音炮四分之一空间落地式/壁挂式布置

单个低音炮四分之一空间落地式/壁挂式布置

技术规格

频率响应 ^1	26Hz-240Hz +/- 3dB
频率响应 (f10) ^1	21Hz-500Hz -10dB
功率容量 ^2	1100W (67V) 26Hz-250Hz
计算的最大连续输出 ^3	130db 26Hz-250Hz
灵敏度 ^4	102 db
标称阻抗	6 欧姆 (最小值 4.5 欧姆 @100Hz)
传感器	一只 K-472 18" 低音扬声器,配备 4" 音圈
音箱 ^5	加载号角式通风系统
音箱材质	3/4" 胶合板
终端	阻挡带
尺寸	73英寸(188厘米)宽 x 48英寸(121.9厘米)高 x 31英寸(78.7厘米)深
净重	300 磅
建议的均衡器 (EQ)	PEQ f=70 Hz, Q=6, 增益 = -6 dB
装运重量	330 磅
零件号	1016560

1-3M，半空间无回声。

2-AES标准，连续粉红噪声，峰值为6dB。

3-1M时计算，在功率输入达到功率容量时分割为半空间。

4-1M的声压级(SPL)，半空间无回声，具有2.83V输入。

5-美国专利号5,898,138。

klipsch.com/pro

VOXX International Corporation 的全资子公司。
