MANUALE UTENTE KPT1802HLS KLIPSCH

Il design brevettato del subwoofer da cinema Klipsch KPT-1802-HLS si caratterizza per la cassa ventilata con caricamento a tromba in cui si impiegano driver da 46 cm (18 pollici), per offrire un suono di qualità superiore a cui si unisce una risposta ai bassi a frequenze inferiori a 20 Hz straordinaria, impossibile da ottenere anche da un sistema la cui configurazione presenti driver da 53 cm (21 pollici). L'elevato livello prestazionale è perfetto per cinema di grandi dimensioni e per chi desidera assicurare un'esperienza acustica ottimale. L'impiego di driver da 46 cm con caricamento a tromba offre anche un livello più basso di distorsione con escursione minore dei driver e risposta più veloce, quindi bassi molto naturali, senza rimbombo, grazie alla massa inferiore dei driver.

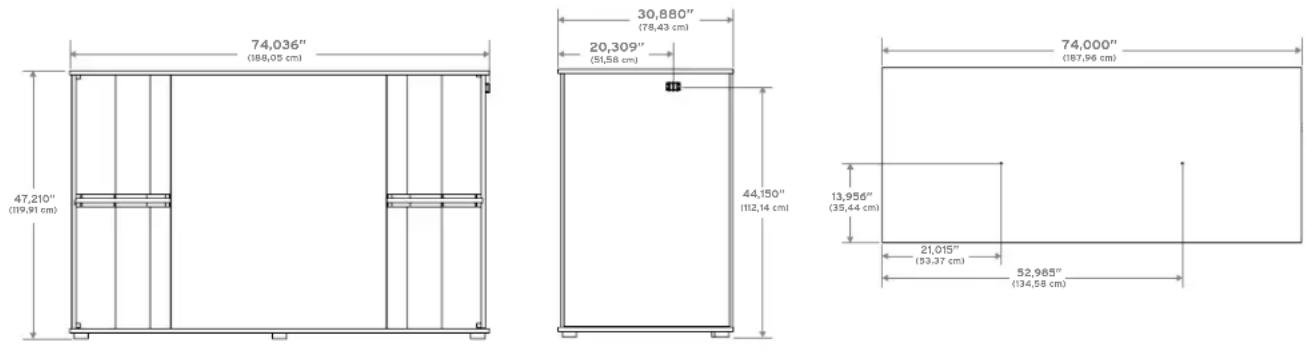

DIMENSIONI

VISTA ANTERIORE VISTA DALL'ALTOVISTA LATERALE

CONNESSIONI

II KPT-1802-HLS è dotato di una morsettiera a barriera a 2 punti. Accertarsi che la polarità dell'amplificatore corrisponda a quella dei subwoofer.

Connessione di un amplificatore da 8 Ω a un solo KPT-1802-HLS

Connessione di un amplificatore da 6 Ω a due KPT-1802-HLS

Connessione di un amplificatore da 4 Ω a tre KPT-1802-HLS

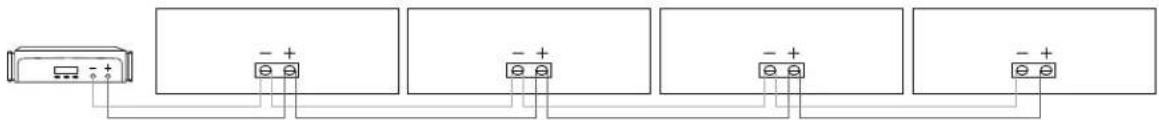

Connessione di un amplificatore da 2 Ω a quattro KPT-1802-HLS

Il KPT-1802-HLS è concepito per essere collocato dietro lo schermo, sul pavimento e contro la parete posteriore, per ottenere un carico un angolo di radiazione limitato da due pareti, con produzione di ulteriori 6 dB rispetto al carico emisferico (nessun limite oltre al pavimento). Per cinematografi più ampi, collocando due subwoofer l'uno accanto all'altro e cablati in parallelo, si aumenta l'efficienza di 3 dB grazie all'accoppiamento mutuo; si aumenta ulteriormente l'accoppiamento mutuo con più subwoofer, sino a quattro, collocati l'uno accanto all'altro. Una configurazione asimmetrica di più subwoofer riduce al minimo l'effetto dell'onda stazionaria e aumenta ancora di più i bassi nella sala.

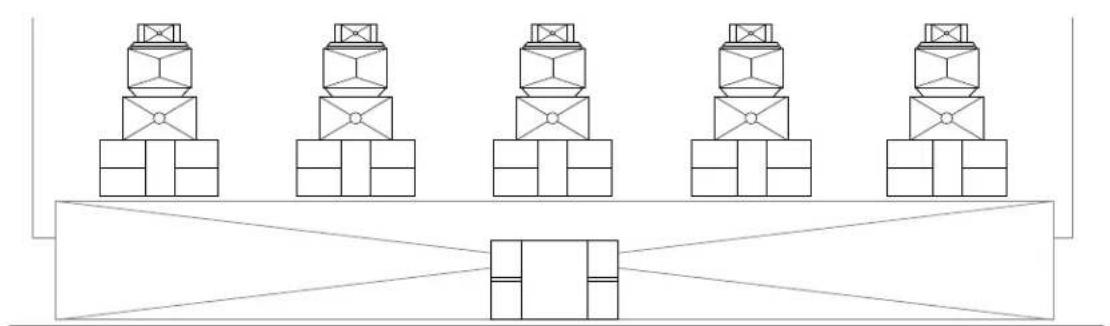

COLLOCAZIONE DI UN SOLOSUBWOOFER PRESSO LA PARETE/IL PAVIMENTO (ANGOLO DI RADIAZIONE PARI A "PI")

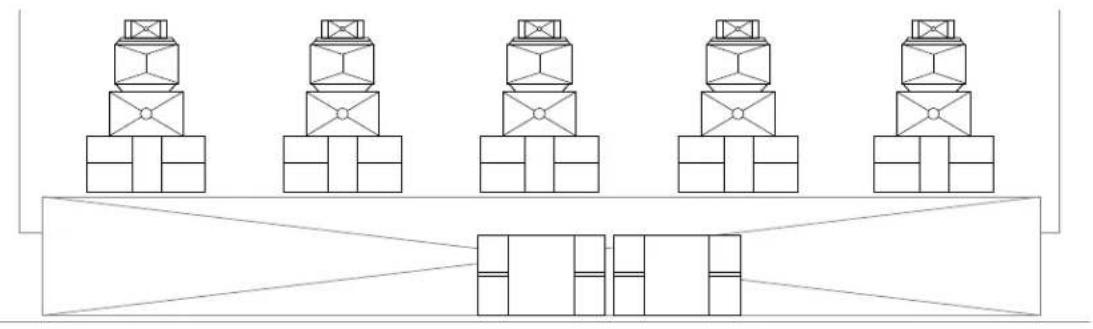

COLLOCAZIONE DI DUE SUBWOOFER PRESSO LA PARETE/IL PAVIMENTO (ANGOLO DI RADIAZIONE PARI A "PI")


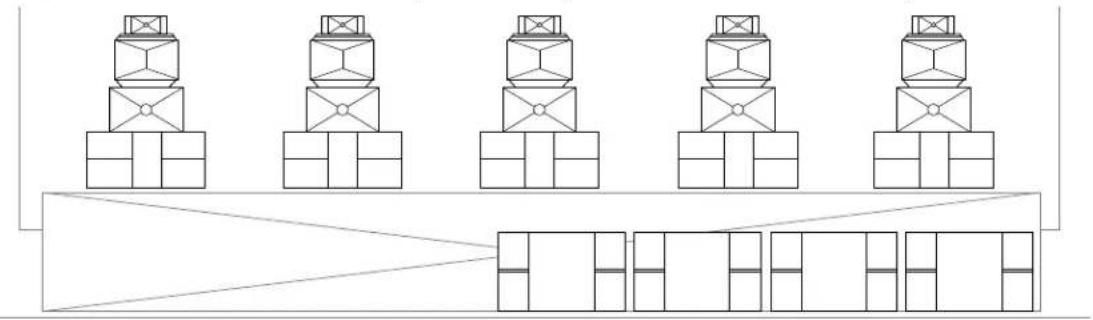

COLLOCAZIONE DI QUATTRO UBWOOFER PRESSO LA PARETE/IL PAVIMENTO (ANGOLO DI RADIAZIONE PARI A "PI")

DATI TECNICI

Risposta in frequenza ^1 26 Hz - 240 kHz +/- 3 dB
Risposta in frequenza (f10) 21 Hz - 500Hz -10dB
Potenza massima ^2 1100 W (67 V) 26 Hz - 250 Hz
Uscita continua massima calcolata ^3	130 dB 26 Hz - 250 Hz
Sensibilità ^4	102 dB
Impedenza nominale	6 ohm (4.5 ohm min a 100 Hz)
Trasduttori	Un woofer da 46 cm K-473 con bobina mobile da 10 cm
Cassa ^5	Ventilata e con caricamento a tromba
Materiale della cassa Compensato di 1,9 cm di spessore
Terminali Morsettiera a barriera
Dimensioni 188 x 121,9 x 78,7 cm) (L x A x P)
Peso netto 136 kg
EQ consigliata PEQ f = 70 Hz, Q=6, Guadagno = -6 dB
Peso di spedizione 149,6 kg
Codice 1016560

1 - A 3 m, anecocca con angolo di radiazione pari a "pi"

2 - Standard AES, rumore rosa continuo, picchi a 6 dB

3 - Calcolata a 1 m, angolo di radiazione pari a "2pi", quando la potenza applicata è quella massima

4 - SPL a 1 m, anecolica con angolo di radiazione pari a "2pi" con ingresso di 2,83 volt

5 - Brevetto USA 5,898,138

klipsch.com/pro

Un'affiliata di VOXX

International Corporation

KPT-1802-HLS
