BEDIENUNGSANLEITUNG KPT1802HLS KLIPSCH
Der Klipsch KPT-1802-HLS Kino-Subwoofer verwendet ein patentiertes Horn-Load-Bassreflexdesign mit 18-Zoll-Treibern. Dies bietet eine in seiner Klasse unübertroffene akustische Leistung, in Kombination mit einer beeindruckenden Bassleistung unter 20 Hz, die vorher selbst mit einer Konfiguration mit 21-Zoll-Treibern nicht erreicht werden konnte. Der hohe Leistungspegel ist für große Kinos ideal, sowie für alle, die die absolute akustische Erfahrung suchen. Die Verwendung von 18-Zoll-Treibern mit Horn-Loading bietet sowohl einen niedrigere Verzerrung mit weniger Treiberhub, als auch eine schnellere Reaktion, was aufgrund der geringeren Treibermasse einen präziseren, realistischeren Bass ermöglicht.

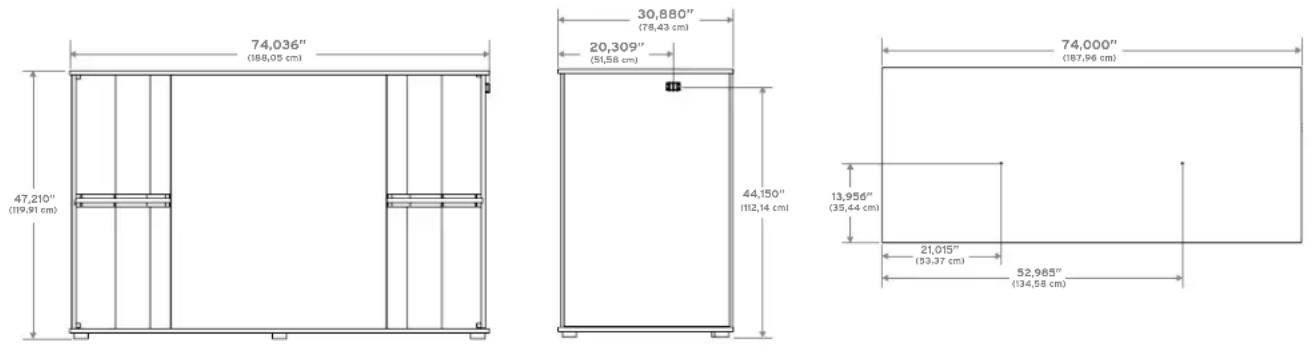

ABMESSUNGEN
ANSICHT VON VORN DRAUFSICHTSEITENANSICHT
ANSCHLÜSSE
Der KPT-1802-HLS verwendet einen Zweipunkt-Klemmanschluss. Achten Sie darauf, dass die korrekte Polung zwischen Verstärker und Subwoofer(n) eingehalten wird.
Anschluss eines 8Ω-Verstärkers an einen KPT-1802-HLS
Anschluss eines 6Ω-Verstärkers an zwei KPT-1802-HLS

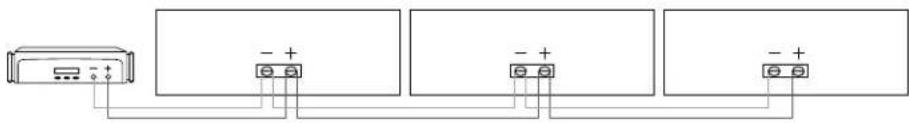

Anschluss eines 4Ω-Verstärkers an drei KPT-1802-HLS

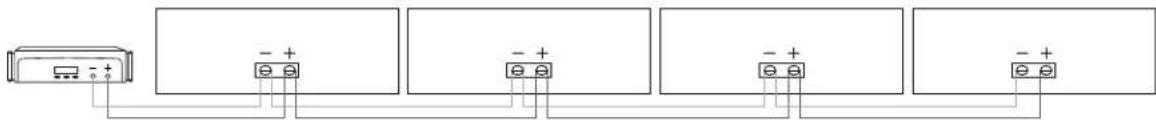

Anschluss eines 2Ω-Verstärkers an vier KPT-1802-HLS
Der KPT-1802-HLS ist für die Platzierung am Boden hinter der Leinwand und gegen die Rückwand konzipiert, bei der Aufstellung vor zwei reflektierenden Flächen (Quarter Space) erzeugt er 6 dB mehr Leistung als nur auf dem Boden (Half Space). Bei größeren Kinos können zwei nebeneinander platzierte und parallel geschaltete Subwoofer durch
die gegenseitige Kopplung weitere 3 dB hinzugewinnen. Eine weitere gegenseitige Kopplung tritt für bis zu 4 Subwoofer auf, die nebeneinander platziert werden. Eine asymmetrische Konfiguration mehrerer Subwoofer minimiert die Erzeugung stehender Wellen und bietet einen gleichmäßigeren Bass im ganzen Kino.

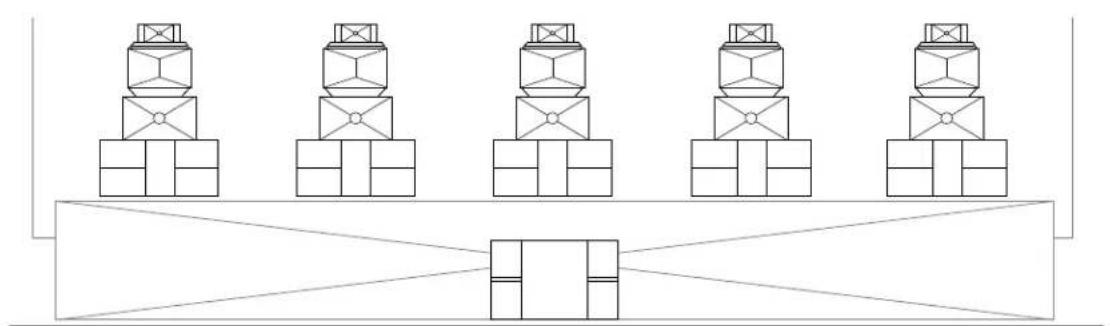

EINZELNER SUBWOOFER, PLATZIERUNG AUF BODEN UND VOR WAND (QUARTER SPACE)

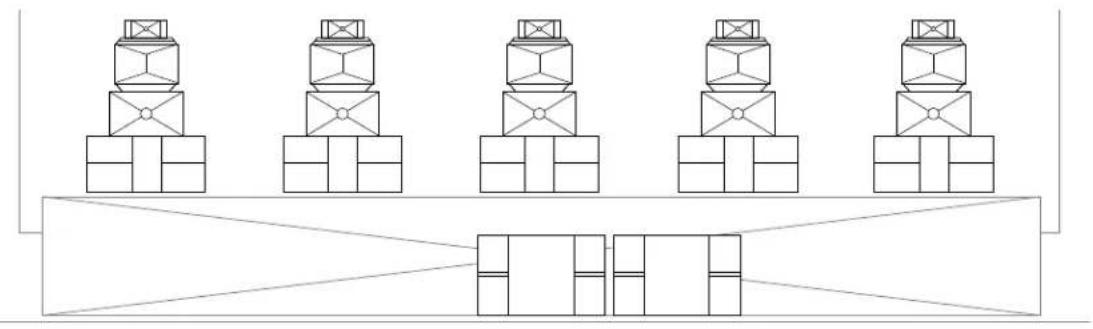

ZWEI SUBWOOFERS, PLATZIERUNG AUF BODEN UND VOR WAND (QUARTER SPACE)


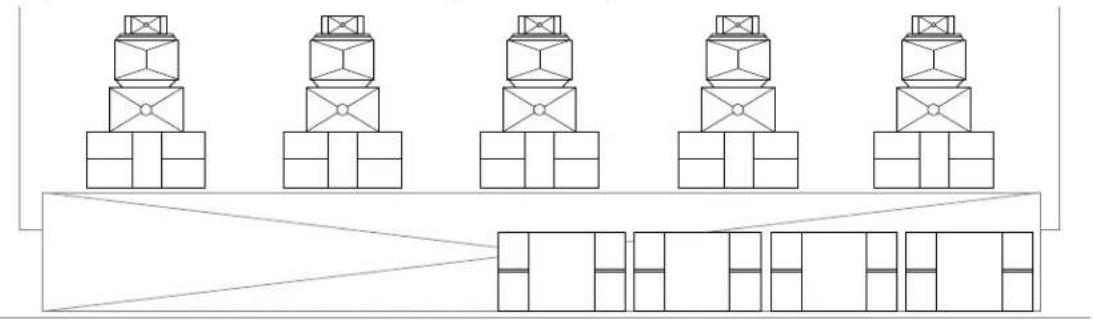

VIER SUBWOOFERS, PLATZIERUNG AUF BODEN UND VOR WAND (QUARTER SPACE)
TECHNISCHE DATEN
| Frequenzgang1 | 26 Hz - 240 Hz +/- 3 dB |
| Frequenzgang (f10)1 21 Hz - 500 Hz | 10 dB |
| Belastbarkeit2 100W (67V) 26 Hz - 250 Hz | |
| Berechnete Dauerleistung3 130 dB | 26 Hz - 250 Hz |
| Empfindlichkeit4 100 dB | |
| Nennimpedanz 6 Ohm (4.5 Ohm min. | bei 100 Hz) |
| Wandler Ein K-473 18-Zoll-Tieftöner | mit 4-Zoll-Schwingspule |
| Gehäuse5 Horn-Load-Bassreflexdesign | |
| Gehäusematerial 2 cm Sperrholz | |
| Anschlüsse Klemmanschluss | |
| Abmessungen 74" (188 cm) B x 48" | (121,9 cm) H x 31" (78,7 cm) T |
| Nettogewicht 300 lbs (136 kg) | |
| Empfohlene EQ-Einstellung PEQ f=70 Hz, Q=6, Verstärkung =-6 dB | |
| Versandgewicht 330 lbs (149,7 kg) | |
| Teilenummer 1016560 | |
1 - 3M, Half-Space reflexionsfrei
2 - AES-Norm, kontinuierliches rosa Rauschen, 6-dB-Spitzen
3 - Berechnet bei 1M, Half-Space, bei Volleistung
4 - Schalldruck bei 1M, Half-Space reflexionsfrei bei 2,83 Volt Eingabe
5 - US-Patent 5,898,138
