MANUAL DE UTILIZADOR KPT1802HLS KLIPSCH
O subwoofer de cinema KPT-1802-HLS da Klipsch utiliza um gabinete ventilado com corneta patenteado que usa controladores de 18", permitindo uma acústica líder da categoria combinada com uma resposta de baixo sub-20 Hz inalcançável até então, mesmo em sistemas com configuração de controlador de 21". Este alto nível de desempenho é perfeito para grandes cinemas e para aqueles que
desejam oferecer o máximo em termos de acústica. O uso de controladores com cornetas de 18" também permite um nível mais baixo de distorção com excursões menores e resposta mais rápida do controlador para se obter um baixo mais firme e altamente realista devido à baixa massa do controlador.

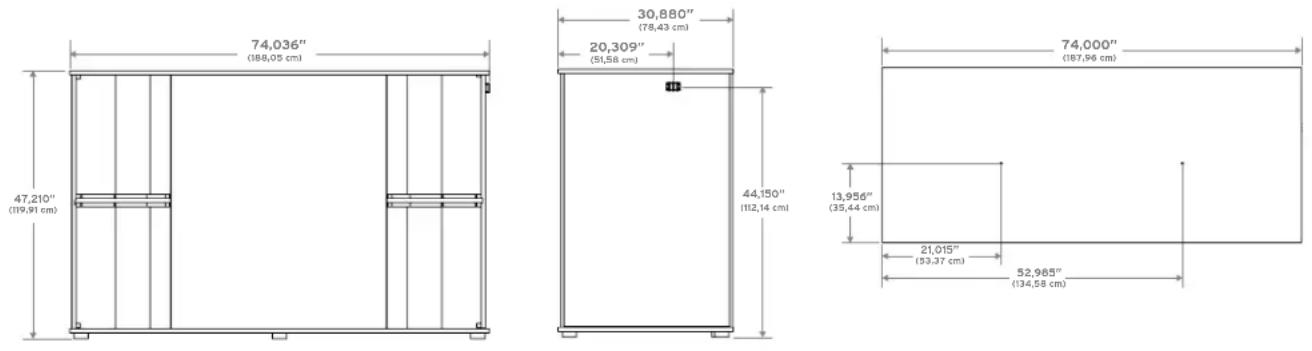

DIMENSÕES
VISTA DIANTEIRA VISTA SUPERIORVISTA LATERAL
CONEXÕES
0 KPT-1802-HLS usa um bloco de conexão de 2 pontos com isolamento. Lembre-se de fazer a correspondência de polaridade entre o amplificador e subwoofer(s).
Conexão de uma amplificador de 8Ω a um único KPT-1802-HLS
Conexão de um amplificador de 6Ω a dois KPT-1802-HLS

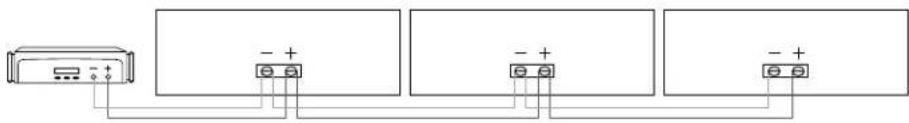

Conexão de um amplificador de 4Ω a três KPT-1802-HLS

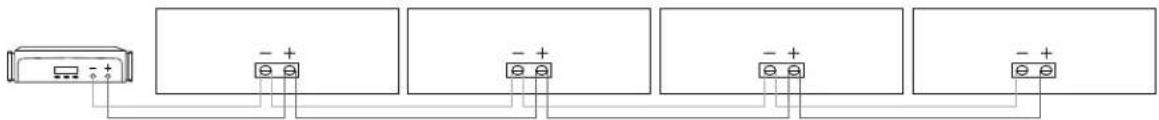

Conexão de um amplificador de 2Ω a quatro KPT-1802-HLS
O KPT-1802-HLS foi projetado para posicionamento atrás de tela, no piso e contra uma parede de fundo com carga de 1/4 de espaço gerando uma saída adicional de 6 dB quando comparado com 1/2 espaço (sem limite além do próprio piso). No caso de salas maiores, subwoofers duplos posicionados um ao lado do outro, ligados em paralelo, têm um
ganho adicional de 3 dB em eficiência devido ao acoplamento mútuo. O acoplamento mútuo adicional ocorre em até 4 subwoofers colocados um ao lado do outro. A configuração assimétrica de vários subwoofers minimiza o estímulo de onda gerando um baixo ainda mais uniforme em toda a sala.

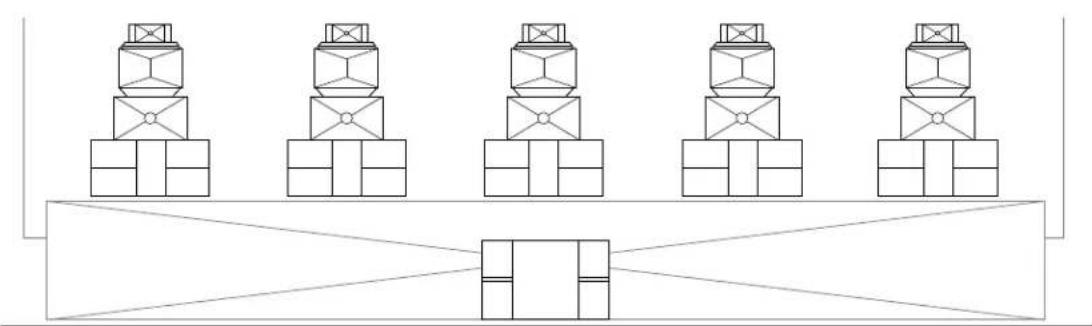

POSICIONAMENTO DE SUBWOOFER ÚNICO EM 1/4 DE ESPAÇO EM PISO/PAREDE

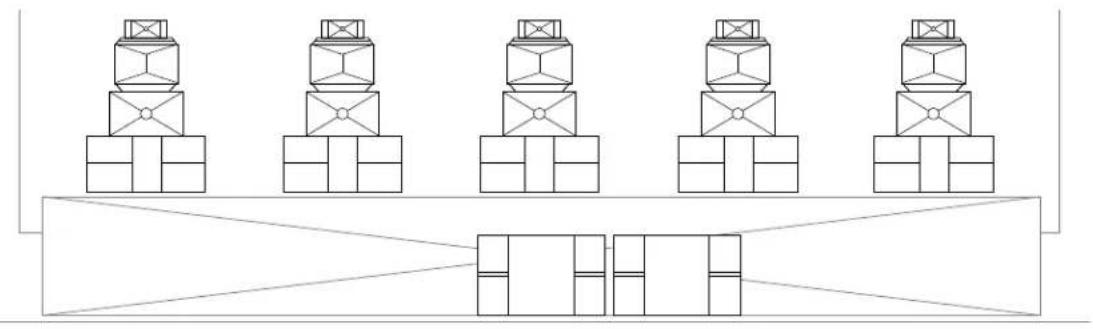

POSICIONAMENTO DE SUBWOOFERS DOIS EM 1/4 DE ESPAÇO EM PISO/PAREDE


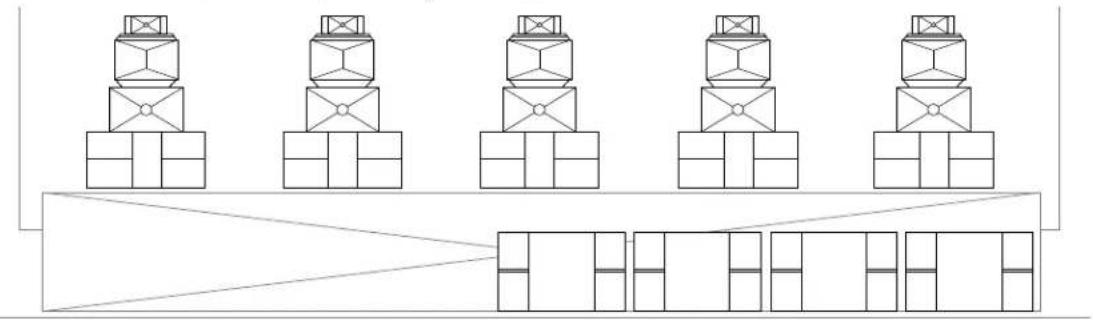

POSICIONAMENTO DE SUBWOOFERS QUATRO EM 1/4 DE ESPAÇO EM PISO/PAREDE
ESPECIFICAÇÕES
| Frequência de resposta | 26 Hz - 240 Hz +/- 3 dB |
| Frequência de resposta (f10) 21 Hz - | 500 Hz -10 dB |
| Potência admissível ^2 1100 W (67 V) 26 Hz - 250 Hz | |
| Saída contínua calculada máxima ^3 130 dB 26 Hz - 250 Hz | |
| Sensibilidade ^4 | 102 dB |
| Impedância nominal | 6 ohm (mín. 4.5 ohm a 100 Hz) |
| Transdutores | Um woofer K-473 de 18" woofer com bobina móvel de 4" |
| Caixa ^5 | Sistema ventilado com corneta |
| Material da caixa madeira compensada de 3/4" | |
| Terminais com isolamento | |
| Dimensões Larg. 74" (188 cm) x Altura 48" (121,9 cm) x Prof. 31" (78,7 cm) | |
| Peso líquido 300 lbs. (136 kg) | |
| EQ recomendado PEQ f=70 Hz, Q=6, | Ganho=-6 dB |
| Peso para transporte 330 lbs. (150 kg) | |
| Número de referência 1016560 | |
1 - 3 m, 1/2 espaço anecoico
2 - Padrão AES, ruído rosa contínuo, picos de 6 dB
3 - Calculado a 1 m, 1/2 espaço na entrada de potência máxima
4 - SPL a 1M, 1/2 espaço anecoico com entrada de 2,83 volts
5 - Patente dos EUA 5.898.138
klipsch.com/pro
Uma subsidiária integral da VOXX International Corporation
