MANUAL DE USUARIO KPT1802HLS KLIPSCH
El diseño patentado de caja ventilada cargada por trompeta con transductores de 18 plg. del subwoofer de cine KPT-1802-HLS de Klipsch permite producir una salida acústica de alta calidad combinada con una dominante respuesta de bajos por debajo de 20 Hz, lo cual hasta ahora no se podía obtener ni con un sistema configurado con transductores de 21 plg. Este nivel de alta fidelidad es perfecto para los grandes cines y para quienes deseen producir una experiencia acústica máxima. Los transductores de 18 plg. cargados por trompeta también tienen un menor nivel de distorsión con menos desplazamiento lineal y una respuesta de transductor más rápida que produce bajos altamente realistas y apretados debido a la menor masa de los transductores.

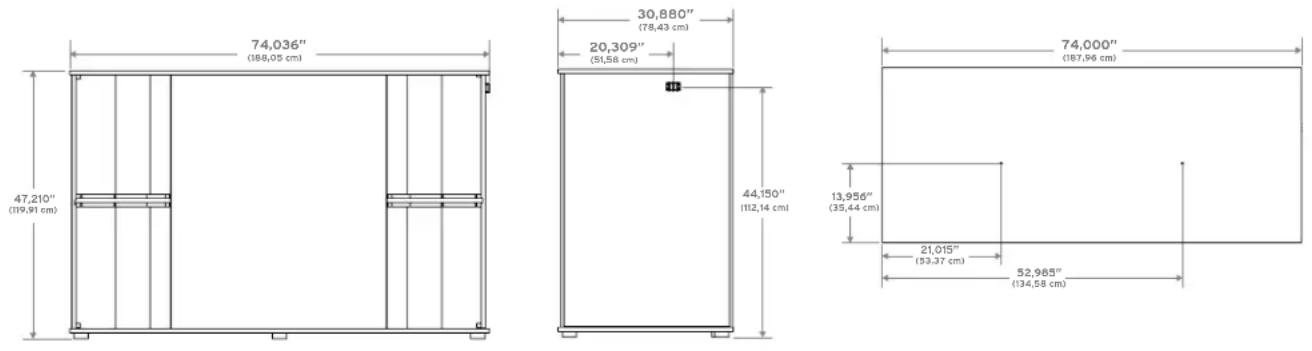

DIMENSIONES
VISTA DESDE ADELANTE VISTA DESDE ARRIBAVISTA DESDE ATRÁS
CONEXIONES
El KPT-1802-HLS tiene un bloque de conexión de banda de barrera de dos puntos. Asegúrese de que la polaridad corresponda entre el amplificador y los subwoofers.
Conexión de un amplificador con capacidad de 8Ω a un solo KPT-1802-HLS
Conexión de un amplificador con capacidad de 6Ω a dos KPT-1802-HLS
Conexión de un amplificador con capacidad de 4Ω a tres KPT-1802-HLS

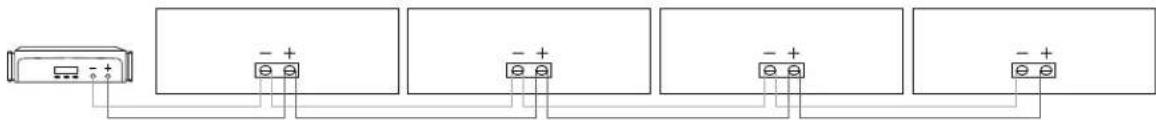

Conexión de un amplificador con capacidad de 2Ω a cuatro KPT-1802-HLS
El KPT-1802-HLS ha sido diseñado para colocarse detrás de la pantalla en el piso y contra la pared de atrás para establecer una carga de cuarto de espacio que produce una salida adicional de 6 dB en comparación con la de medio espacio (sin superficie limitadora, fuera del piso). Para los grandes cines, dos subwoofers ubicados uno junto a otro y conectados en paralelo dan una ganancia adicional de 3 dB de eficiencia debido al acoplamiento mutuo. Se produce acoplamiento mutuo adicional en hasta cuatro subwoofers ubicados uno junto a otro. La configuración asimétrica de varios subwoofers minimiza el estímulo de onda estacionaria para producir aún mayores bajos por todo el cine.

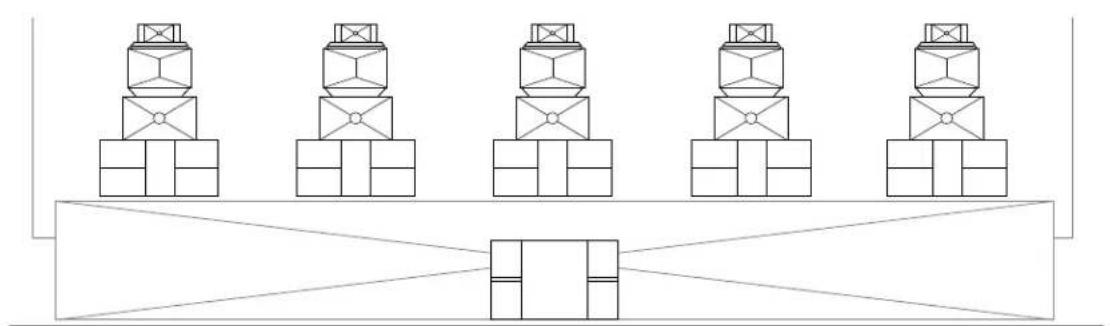

COLOCACIÓN DE CUARTO DE ESPACIO DE UN SOLO SUBWOOFER EN EL PISO Y CONTRA LA PARED

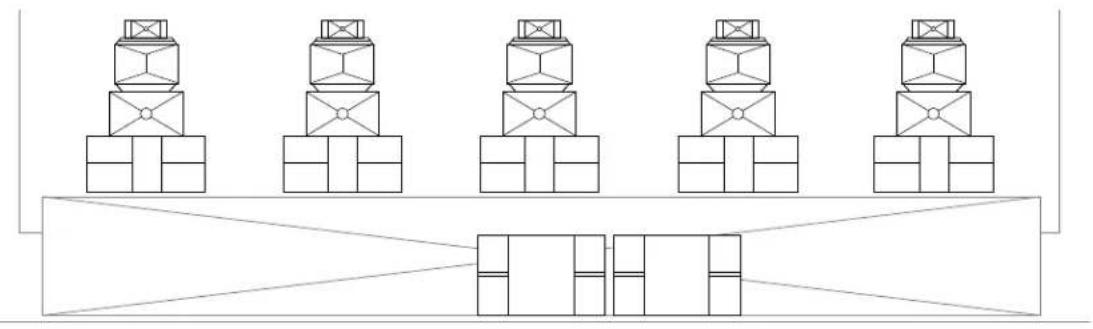

COLOCACIÓN DE CUARTO DE ESPACIO DE DOS SUBWOOFERS EN EL PISO Y CONTRA LA PARED


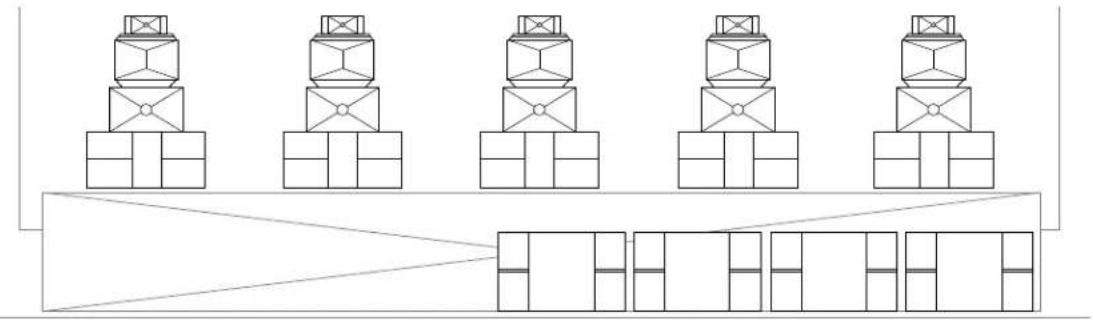

COLOCACIÓN DE CUARTO DE ESPACIO DE CUATRO SUBWOOFERS EN EL PISO Y CONTRA LA PARED
ESPECIFICACIONES
| Respuesta de frecuencias | 26 Hz a 240 Hz +/- 3 dB |
| Respuesta de frecuencias (f10) | 21 Hz a 500 Hz -10 dB |
| Procesamiento de alimentación2 | 1100 W (67 V) 26 Hz a 250 Hz |
| Salida continua máxima calculada3 | 130 dB 26 Hz a 250 Hz |
| Sensibilidad4 | 102 dB @ 2.83V |
| Impedancia nominal | 6 ohm (4.5 ohm min. a 100 Hz) |
| Transductores | Un woofer K-473 de 18 plg. con bobina de voz de 4 plg. |
| Caja5 | Sistema ventilado cargado por trompeta |
| Material de la caja Madera contraenchapada de 3/4 plg. | |
| Terminales Banda de barrera | |
| Dimensiones | 74 plg. (188 cm) de ancho x 48 plg. (121.9 cm) de alto x 31 plg.(78.7 cm) de fondo |
| Peso neto 300 lbs. | |
| Ecualización recomendada PEQ f =70 | Hz, Q =6, ganancia= -6 dB |
| Peso de envío 330 lbs. | |
| Número de pieza 1016560 | |
1 - 3 m, medio espacio sin eco
2 - Estándar AES, ruido rosado continuo, picos de 6dB
3 - Calculada a 1 m, a medio espacio con entrada a potencia máxima
4 - SPL a 1 m, a medio espacio sin eco con entrada de 2.83 voltios
5 - Patente de EE.UU. 5,898,138
klipsch.com/pro
Filial de entera propiedad de VOXX International Corporation
